| Produkttyp | Elkedjesåg |
| Märke | Hurricane |
| Modell | PS 200040 E |
| Nominell effekt | 2000 W |
| Strömförsörjning | 230 V ~ 50 Hz |
| Max. skärlängd | 40 cm |
| Nominell skärhastighet | 22 m/s |
| Oljetankens kapacitet | 85 ml |
| Vikt (utan svärd och kedja) | 3,7 kg |
| Kedjebroms | 0,1 sekund |
| Säkerhetsklass | II (dubbelisolerad) |
| Garanterad ljudeffektnivå | 106 dB(A) |
| Ljudtrycksnivå | 84 dB(A) |
| Kedja och styrskena | Montering krävs före första användning |
| Kedjesmörjning | Automatisk med oljetank (justerbar) |
| Säkerhet | Kedjebroms, startspärr, handskydd, snabbstopp |
| Medföljande tillbehör | Styrskena, kedja, kedjeskydd, spännverktyg |
| Underhåll | Slipning av kedjan, rengöring av ventilationsgaller, regelbunden spänning |
| Reservdelar tillgängliga | Styrskena (45.003.31), kedja (45.003.11), kedjehjul |
| Garanti | 6 år (enligt villkor som beskrivs i bruksanvisningen) |
Vanliga frågor - PS 200040 E Hurricane
Användarfrågor om PS 200040 E Hurricane
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Såg i PDF-format gratis! Hitta din manual PS 200040 E - Hurricane och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. PS 200040 E av märket Hurricane.

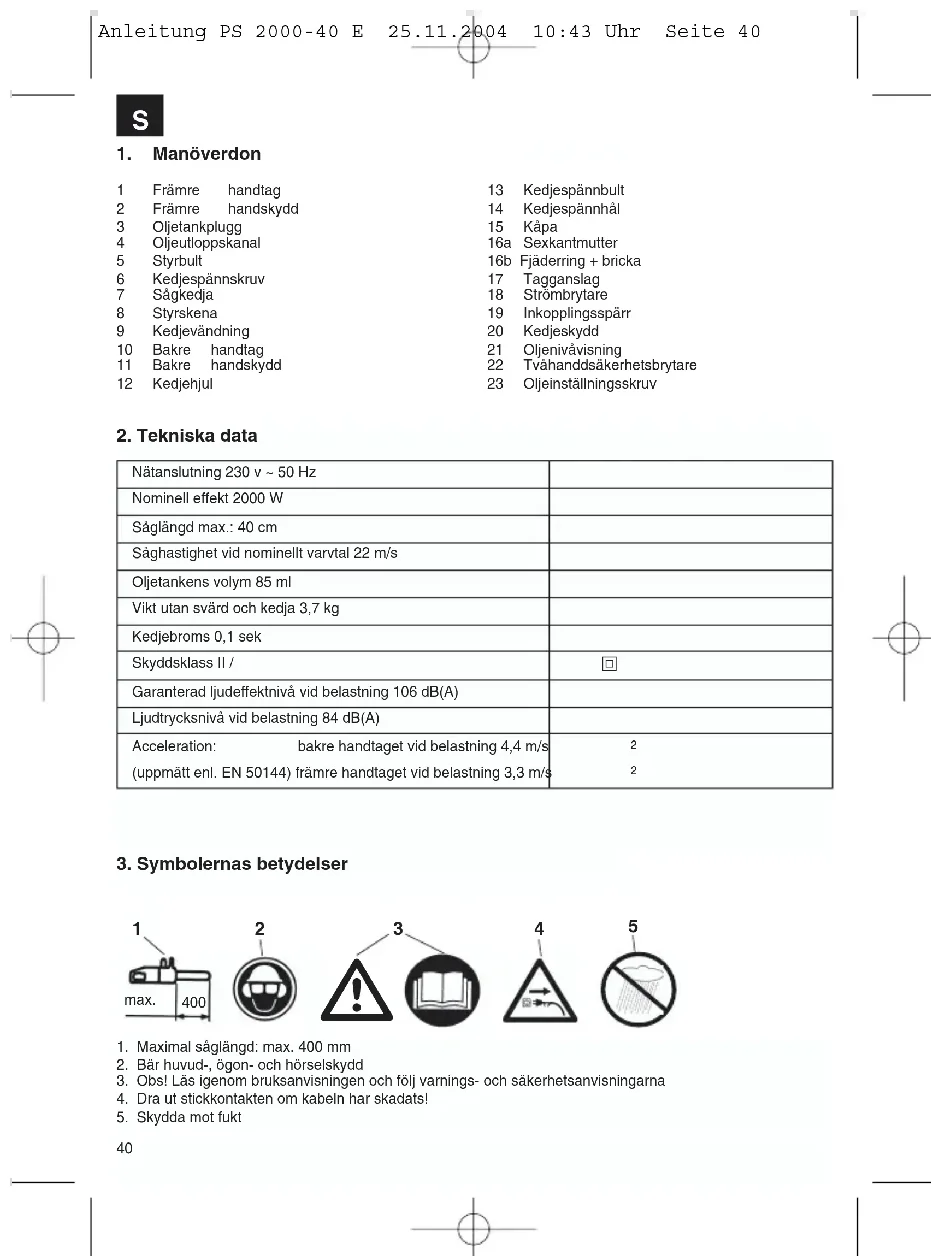

BRUKSANVISNING PS 200040 E Hurricane
Varningstriangeln markerar alla de anvisningar som är viktliga för säkerheten. Beakta alltid dessa anvisningar eftersom svåra personskador annars kan uppstå! Bilderna till texten hittar du på de främre utfällbara sidorna. Se till att dessa är utfällda när du läser igenom bruksanvisningen.
1 Främre handtag 13 Kedjespännbult
2 Främre handskydd 14 Kedjespännhål
3 Oljetankplugg 15 Kápa
4 Oljeutloppskanal 16a Sexkantmutter
5 Styrbult 16b Fjäderring + bricka
6 Kedjespännskruv 17 Tagganslag
7 Sagkedja 18 Strombrytare
8 Styrskena
9 Kedjevändning
10 Bakre handtag 21 Oljenivåvisning
11 Bakre handskydd 22 Tvahanddsäkerhelsbrytare
12 Kedjehjul 23 Oljeinställningsskruv
2. Tekniska data
| Nätanslutning 230 v ~ 50 Hz | |
| Nominell effekt 2000 W | |
| Såglängd max.: 40 cm | |
| Såghastighet vid nominellt varvtal 22 m/s | |
| Oljetankens volym 85 ml | |
| Vikt utan svärd och kedja 3,7 kg | |
| Kedjobroms 0,1 sek | |
| Skyddsklass II / | [=] |
| Garanterad ljudeffektnivå vid belastning 106 dB(A) | |
| Ljudtrycksnivå vid belastning 84 dB(A) | |
| Acceleration: bakre handtaget vid belastning 4,4 m/s (uppmätt onl. EN 50144) främre handtaget vid belastning 3,3 m/s | 22 |
3. Symbolernas betydelser
- Maximal såglängd: max. 400 mm
- Bär huvud-, ögon- och hörselskydd
- Obs! Läs igenom bruksanvisningen och följ varnings- och säkerhetsanvisningarna
- Dra ut stickkontakten om kabeln har skadats!
- Skydda mot fukt
40
S
Föll säkerhetsanvisningarna när du använder maskinen. Beakta dessa anvisningar för din egen och andra personers säkerhet innan du använder maskinen. Förvara anvisningarna på ett säkert ställe för framtida bruk. Använd den elektriska kedjesågen endast till sågning av virke (delar av trä). Alla andra användningar sker på egen risk och utgör möjligtvis en fara för användaren. Tillverkaren ansvarar ej för skador som har uppstätt pga. ej ändamålsenlig användning eller felaktig betjäning.
Säkerhetsanvisningar och olycksfallsskydd
För att undvika felaktig hantering av kedjesågen, läs ligenom den kompletta bruksanvisningen nog-
grant innan du tar maskinen i drift för första gången. Alla anvisningar om hanteringen av kedjesägen är alltid avsedda att garantera din personliga säkerhet! Låt en fackman instruera dig praktiskt!
- Slå ifrån maskinen innan du lossar på kedje-bromsen.
- Bår hörselskydd för att undvika hörselskador. En hjälm med integrerat ansiktsskydd kan rekommenderas.
- Se till att du står stadigt när du jobbar med maskinen.
- Slå ifrån maskinen innan du lågger den ifrån dig.
- Dra ut stickkontakten ur vägguttaget innan du genomför allt slags arbeten på maskinen.
- Se till att maskinens strömbrytare är frånslagen innan du ansluter stickkontakten.
- Kedjesågen får endast beljänas av en person i taget. För andra personer är det förbjudet att uppehålla sig inom kedjesågens svängningsområde. Var särskilt uppmärksam på barn och husdjur.
- Vid start måste sågen vara frigående.
- Hall fast kedjesågen med bägge händerna under arbetets gång!
- Bam och ungdomar får inte använda kedjesågen. Ungdomar över 16 år som använder maskinen i undervisningssyfte och samtidigt hålls under uppsikt är undantagna från detta förbud. Sågen får endast ges vidare (lånas ut) till personer som känner till denna typ och dess hantering. Under alla omständigheter måste bruksanvisningen samtidigt ställas till förfogande!
- Endast utvillade och friska personer, dvs. sådana som är i god fysisk kondition, får arbeta med kedjesågen. Om du blir trött av arbetet med ked-
jesågen, gör en paus i god tid. Kedjesågen får ej användas av personer som är påverkade av alkohol.
- Om maskinen ej används måste den kopplas ifrån på ett sådant sätt att ingen person kan komma till skada.
- Sätt an tagganslaget först vid varje sågning innan du börjar att såga.
● Nätkabeln ska alltid dras bakom användaren.
- Kabeln måste alltid ledas bakåt och bort från maskinen.
● Använd endast originaltillbehör.
● Maskiner som används utomhus måste
anslutas till en jordfelsbrytare.
● Förlängningskablar utomhus:
Använd endast förlängningskablar som har godkänts och märkts för användning utomhus.
- Anvand sakert underlag vid sågning av sågat virke och tunna grenar (sågbock, bild 4). Virket får ej staplas, hållas fast av en annan person eller fixeras med föttema.
● Rundträ måste säkras.
- Vid arbeten på sluttande underlag måste du alltid stå med upplörsslänten framför dig.
- Dra endast ut sågen ur virket medan sägkedjan är i rörelse.
- Om flera sågningar genomförs måste sågen kopplas ifrån mellan de olika sågningarna.
- Var försiktig vid sågning av splittrat virke. Avsågade virkesdelar kan kastas ut (risk för skador!).
- Använd inte den elektriska kedjesågen till att lyfta bort eller föra undan trästycken och andra föremål.
- Avkvistning får endast utföras av speciellt utbildad personal! Risk för skador!
- Se upp med grenar som står under spänning. Fritt hängande grenar får ej sågas lgenom underifrån.
- Genomför ingen avkvistning medan du står på stammen.
- Den elektriska kedjesågen får ej användas för skogsarbeten, dvs. fällning och avkvistning i skog. I sådant fall kan användarens nödvändiga rörelsefrihet och säkerhet inte garanteras pga. kabelförbindningen.
- Vid fällning måste du alltid stå vid sidan av det fallande trädet.
- Se upp för fallande grenar när du går tillbaka efter fällningssågningen.
- Vid arbeten på sluttande mark måste användaren av sågen stå ovanför eller vid sidan om den stam som ska bearbetas resp. det liggande trädet.
Beakta följande för att undvika rekyler:
- Använd aldrig skenans spets till att påbörja sågningar! laktta alltid skenans spets.
- Såga aldrig med skenans spets! Var försiktig när du fortsätter sågningar som du redan har påbörjat.
- Påbörja sågningen medan sågkedjan roterar.
- Skärp alltid sågkedjan på korrekt sätt.
- åga endast igenom en gren i taget. Vid avkvist-
ning måste du se till att ingen annan gren berörs. - Vid kapning måste du ta hänsyn till stammar som ligger tätt intill varandra. Använd om möjligt sågbock.
- Om nätkabeln har skadats måste den bytas ut av tillverkaren eller av dennes kundtjänst för att undvika faror.
5. Transportera kedjesågen
Vid transport av kedjesågen måste stickkontakten dras ut och kedjeskyddet skjutas över skenan och kedjan. Om flera sågningar genomförs med kedjesågen måste sågen kopplas ifrån mellan de olika sågningarna.
6. Före driftstart
Nätspänningen måste stämma överens med uppgiftema på maskinens typskylt. Kontrollera före varje sågning att kedjesågen fungerar på ett fullgott sätt samt är i driftsäkert skick enl. gällande föreskrifter. Kontrollera före sågning att kedjesmörjningen fungerar samt att oljenivån stämmer (se bild 9). Om oljan befinner sig ca. 5 mm ovanför den undre kanten (på bilden markerad med „Min“) måste du fylla på olja. När oljan står ovanför denna marking kan du arbeta säkert. Koppla in kedjesågen och håll den över ett ljust underlag. Obs! Kedjesågen får ej beröra marken; håll därför ett säkerhelsavständ på ca. 20 cm. Om du nu ser ett oljespår som blir allt mörkare, fungerar kedjesmörjningen på ett fullgott sätt. Om inget oljespår syns måste ev. oljeutloppskanalen (4), det övre kedjespannhålet eller oljekanalen rengöras eller kundtjänst kontaktas. (Läs tvungot igenom avsnitten „Fylla på kedjeoija och „Kedjesmörjning“). Kontrollera kedjespänningen och spänn åt vid behov (se avsnittet „Spänna sågkedjan“). Kontrollera kedjebromsens funktion (se även avsnittet „Lossa kedjebromsen“).
7. Montera styrskena och sågkedja
Stickkontakten får ej vara ansluten till uttaget.
- Obs! Det främre handskyddet (2) måste alltid stå i det översta (vertikala) läget.
Styrskena och sågkedja bifogas alltid i omonterat
skick. För montering, skruva först av skruv/fjäderring (16a+b) och ta bort bromskåpan (15). Kedjespännbulten (13) måste beflnna sig i styrningens mitt (5). Om nödvändigt, skruva åt kedjespännbulten med kedjespännskruven (6). För att du inte ska skadas av de skarpa kanterna på sågkedjan ska du bära skyddshandskar vid montering samt vid åtpänning och slutlig kontroll. Innan du monterar samman styrskenan och sågkedjan måste du beakta ländermas sågrikting! Rotationsriktningen är markerad med en pil på käpan (15). För att bestämma sågrikningen måste du ev. vända på sågkedjan (7). Håll styrskenan (8) vertikalt med spetsen uppåt och lägg på sågkedjan (7) med början vid skenans spets. Montera därefter samman styrskena och sågkedja på följande sätt: Lägg styrskenan med sågkedjan på styr- (5) resp. kedjespännbulten (13). Lägg sågkedjan om kedjehjulet (12), kontrollera att kedjan är riktigt monterad (se bild 1 / pos. 7). Sätt på käpan (15) och dra åt en aning med fjäderringen/skruven (16a+b).
Spänn därefter sågkedjan på avsett vis:
8. Spänna sägkedja
Före allt slags arbeten vid maskinen måste du dra ut stickkontakten ur vägguttaget!
Bär skyddshandskar!
Se till att sågkedjan (7) ligger i skenans (8) styrspår! Vrid kedjøspånnskruven (6) med en kryssmejsel i medsolsriktning tills sågkedjan är riktigt åtspånd. Tryck därefter upp styrskenan när du drar åt skruven (16a). Kontrollera kedjans spänning ännu en gång (se bild 10). Dra inte åt sågkedjan för mycket. I kallt driftillstillånd bör kedjan kunna lyftas ca. 3 mm i styrskenans mitt. Dra åt muttern (16a) ordentligt.
Vid uppvärmning töjs sägkedjan ut och kommer därmed att hänga ned. Det finns risk för att kedjan lossnar. Spänn åt vid behov. Om du spänner åt sägkedjan medan den är varm mäste du tvunget avspänna den efter att sågningsarbetena har avslutats. I annat fall uppstår höga spänningar när sägkedjan dras ihop efter avkylning. En ny sägkedja behöver ca. 5 minutors inkömingstid. Härvid är det mycket viktigt att tillräcklig kedjesmörjning kan garanteras! Kontrollera kedjespänningen efter inkörningen, spänn åt vid behov..
Rengör oljetankpluggen (3) innan du öppnar den för att förhindra att smuts tränger in i tanken. Kontrollera oljetankens innehåll under sågningsarbetena med hjälp av oljenivåvisningen (21). Stång oljetankpluggen (3) och torka ev. av olja som har runnit över.
10. Kedjesmörjning
Som skydd mot överdrivet slitage måste sågkedjan och styrskenan smörjas likformigt under drift.
Smörjningen sker automatiskt. Arbeta aldrig utan kedjesmörjning. Vid torr-roterande kedja skadas det kompletta sågningsgarnityret svårt redan efter kort tid. Därför ska kedjesmörjningen och oljenivån kontrolleras före varje sågning (bild 9).
Ta aldrig sågen i drift om oljenivån befinner sig under minimum-markerlingen (bild 9).
● Minimum - Om oljenivån visar endast 5 mm ovanför oljenivåvisningens (21) undre kant måste du fylla på olja.
● Maximum - Fyll på olja tills synglaset är fullt.
11. Kontrollera olje-automatik
Kontrollera före sågning att kedjesmörjningen fungerar samt att oljenivån stämmer. Koppla in kedjesågen och håll den över ett ljust underlag. Obs! Kedjesågen får ej beröra marken; håll därför ett säkerhetsavständ på ca. 20 cm. Om du nu ser ett oljespår som blir altt mörkare, fungerar kedjesmörjningen på ett fullgott sätt. Om Inget oljespår syns måste ev. oljeutloppskanalen (4), det övre kedjespännhälet (14) eller oljekalaien rengöras, eller kundtjänst kontaktas (bild 3). Ställa in oljeflödesmängd
Ställ in oljeflödesmångden med oljeinställningsskruven (23). Vid fuktigt och mjukt virke kan oljeflödet sänkas (vrid oljeinställningsskruven i medsolsriktning) i molsats till torrl och hårt virke, där smörjningen behöver mer olja (vrid oljeinställningsskruven i motsolsriktning).
Livslängden hos sågkedjor och styrskenor är i hög grad beroende av smörjningsoljans kvalitet.
Det är ej tillåtet att använda spillolja!
Använd endast miljövänlig kedjesmörjningsolja.
Lagra kedjesmörjningsoljan i härför avsedda behållare.
13. Styrskena
Vid vändningen samt på undersidan är styrskenan (8) utsatt för särskilt stort slitage. Vänd på styrskenan (8) varje gång du har skärpt kedjan för att undvika ensidigt slitage.
14. Kedjehjul
Påfrestningen på kedjehjulet (12) är särskilt hög. Om kraftiga slitagespår syns på tändema måste hjulet tvunget bytas ut. Ett slitet kedjehjul förkortar sågkedjans livslängd. Låt en specialaffär eller kundtjänst
byta ut kedjehjulet.
15. Kedjeskydd
Efter avslutat arbete eller inför transport måste kedjeskyddet (20) omedelbart skjutas över kedja och svärd.
16. Kedjebroms
Vid sågrekyler löser kedjebromsen ut via det främre handskyddet (2). Det främre handskyddet (2) trycks framåt av handens ovensida. Därmed ser kedjebromsen till att kedjesågen resp. motorn stannar inom 0,10 sekunder.
För att din såg ska vara driftberedd på nytt måste sågkedjans blockering lossas. Koppla först ifrån sägen. Fäll sedan tillbaka det främre handskyddet (2) till dess vertikala utgångsläge tills det snäpper in ordentligt. Därefter är sågbromsen fullt funktionsduglig på nytt.
18. Skärpa sågkedjor
Din specialaffär ser till att såkgedjan skärps snabbt och korrekt. Inom specialhandeln säljs dessutom anordningar för skärpning av kedjor (filanordningar) som du kan använda till att skärpa din sågkedja på egen hand. Beakta gällande bruksanvisning. Sköt noggrant om ditt verktyg. Se till att verktygel är vasst och rent för att kunna arbeta på ett säkert och fullgott sätt. Följ underhållsanvisningarna samt anvisningarna för byte av verktyg.
19. Driftstart
Bär alltid skyddsglasögon, hörselskydd, skyddshandskar och lämpliga arbetskläder när du använder kedjesågen!
Det är förbjudet att såga från stegar, i träd eller på liknande ostabila platser. Såga ej över axelhöjd och håll sågen med bägge händema.
Sågen får endast användas med godkänd förlängningssladd med föreskriven isoleringstjlocklek och med koppling avsedd för utomhusbrük (godkänd gummikabel) och som passar till sågens anslutning. För att koppla in sågen ska du med vänster hand hålla i det främre håndtaget (1) och med höger hand hålla i det bakre handtaget (10). Inkoppling:
S
Tryck in inkopplingsspärren (19) tillsamman med strömbrytaren (18). Kontrollera kedjebromsens funktion.
Om kedjesågen inte startar måste du lossa på kedjebromsen med det främre handskyddet (2). Läs tvunget ligenom avsnittet „Kedjebroms“ och „Lossa på kedjebroms“.
Efter att kedjesågen har startat kör den först med maximal hastighet.
Fränkoppling: Släpp strömbrytaren (18). Lägg inte undan kedjesågen förrän kedjan har stannat helt. Varje gång efter att du har använt kedjesågen: Rengör sågkedjan och styrskenan. Sätt på kedjeskyddet.
Maskinskydd
Använd inte maskinen i regn eller i fuktig omgivning.
Vid skador på förlängningskabeln måste stickkontakten omedelbart dras ut. En skadad kabel får inte längre användas.
Kontrollera din maskin med avseende på skador. Innen du använder verktyget, kontrollera att skyddsanordningarna eller ev. andra delar som har skadats i mindre män fungerar på ett fulgott och ändamålsenligt sätt. Kontrollera att de rörliga delarna fungerar korrekt. Samtliga delar måste vara rätt monterade samt uppfylla alla krav för att garantera att sågen fungerar på ett ändamålsenligt sätt. Skadade skyddsanordningar och delar måste omedelbart repareras resp. bytas ut på ett lämpligt sätt av en kundtjänstverkstad eller av ISC GmbH, såvida inte annat anges i bruksanvisningen.
Arbetsanvisningar
Sågrekyler
- Vid kapsågning måste tagganslaget sättas mot virkel som ska sågas (se bild 4).
- Före varje kapsågning måste tagganslaget såttas fast, först därefter kan virket sågas med löpande såkgedjä. Lyft upp sägen med det bakre handlaget och styr med det främre handtaget. Tagganslaget fungerar som vridpunkt. Genomför sågriørelsen genom att lätt trycka ned det främre handlaget. Dra tillbaka sägen en aning. Sätt tagganslaget längre ned och dra upp det främre handtaget på nytt (se bild 5).
- Stick- och längssågning får endast utföras av
speciellt utbildad personal (ökad risk för rekyler; se bild 6).
- Påbörja långssågningar i en så plan vinkel som möjligt. Hår måste du vara särskilt försiktig efter- som tagganslaget inte kan användas.
- Vid sågning med skenans ovanyta kan det inträf-fa allt den elektnska kedjesågen skjuts i riktning mot användaren ifall såkgedjan klåns fast. Därför ska, så längt detta är möjligt, sågning ske med skenans undersida, ellersom sågen då förs bort ilrån användaren i riktning mot virket (se bild 7 och 8).
- Vid avkvistning bör den elektriska kedjesågen om möjligt hållas emot stammen. Såga inte med skenans spets (risk för rekyler; se bild 6).
- Var uppmärksam på trädstammar som kan rulla mot dig. Rekyler!
- Rekyler kan uppstå i kedjesågen om skenans spets (särskilt den övre fjärdedelen) oavsikligt rör vid virke eller andra fasta föremål. Den elektriska kedjesågen slungas då okontrollerat och med hög energi i nktning mot användaren av sågen (risk för skador!).
Bild 6
Undvik sågolyckor och såga inte med skenans spets. Sågen kan slungas upp blixtsnabbt. Bär komplett skyddsutrustning när du arbetar med sägen.
Säkra arbetsstycket.
Använd fastspänningsanordningar för att hålla fast arbetsstycket. På så sätt kan du använda bägge händerna till att hålla maskinen.
Vid rekyler beter sig sågen på ett okontrollerbart sätt. Därigenom uppstår risk för svåra skador. Såga aldrig med för låg kedjespänning eller trubbig kedja. Om du använder en kedja som har skärpts på ett ej ändamålsenligt sätt, betyder detta att risken för rekyler har ökat. Såga aldrig ovanför axelhöjd.
20. Användningstips
Såga virke
(se bild 4 och 5)
Beakta samtliga säkerhetsanvisningar och gör på följande sätt vid sågning av virke:
Lägg trävirket stabilt. Spänn fast korta virkesdelar före sågning. Såga endast virke eller föremål av trä. Se till att du under sågningen inte kommer i kontakt med spik, sten etc. Dessa kan slungas ivåg och skada sågkedjan. Undvik att den körande sågen rör vid trådstängsel eller marken. Vid avkvistning ska
maskinen stöttas i största möjliga mån. Sågning få ej ske med skenans spets. Ge akt på trädstubbar, rötter, diken och backar.
Det finns risk för att du snavar.
Tänk på:
Kedjan i kedjesågen måste vara igáng omedelbart innan den rör vid virket!
nkoppling: Tryck in inkopplingsspärren (19) och strömbrytaren (18) samt knappen vid det främre handtaget. Sätt an det undre tagganslaget (17) mot virket. Dra upp kedjesågen med det bakre handtaget (10) och såga in i virket. Dra tillbaka kedjesågen en aning och sätt in tagganslaget (17) djupare. Var försiktig vid sågning av splittrat virke. Virkesdelar kan kastas ut (risk för skador!).
Fränkoppling: Släpp strömbrytaren eller knappen vid det främre handtaget.
Dra ut stickkontakten.
Dra endast ut kedjesågen ur virket medan sågkedjan är i rörelse. Vid sågning utan anslag finns det risk för att användaren dras framåt.
Dra ut stickkontakten.
Bild 10.1: Stammens ovansida står under spänning
Fara: Trädet slår uppåt!
Bild 10.2: Stammens undersida står under spänning
Fara: Trädet slår nedåt!
Bild 10.3: Kraftiga stammar och stark spänning
Fara: Trädet slär blixtsnabbt uppät med otrolig kraft!
Bild 10.4: Stammens sidor står under spänning
Fara: Trädet slår ut åt sidan.
Fälla träd
Beakta samtliga säkerhetsföreskrifter och gör på följande sätt vid fällning av träd:
Med kedjesågen får du endast fälla träd vars diameter är mindre än styrskenans längd! Försök aldrig att dra loss en inklämd såg medan motorn kör. Använd Istället en träkil till att lossa på sågkedjan.
Obs!
Farozon: Fallande träd kan dra med sig andra träd, därför uppgår farozonen (fällningsområdet) till den dubbla trädlängden. (Bild 11)
Varning!
Innan du börjar säga ska du ha planerat in och frilagt en reträttväg (A). Reträttvägen måste gå bakåt i motsatt riktning mot den förväntade fällriktningen (B) (bild 13).
Varning!
Innan du gör det slutgiltiga snittet, kontrollera att inga åskådare, djur eller andra hinder finns i fällriktningen.
Det är farligt att fälla träd och kan inte göras utan erfarenhet. Om du är nybörjare eller saknar erfarenhet, låt bli att fälla träd! Gå först en kurs. (Bild 12)
Fällningsriktning:
- Beräkna först fällningsriktningen med hänsyn till trädkronans tyngdpunkt samt vindriktningen. Kedjesågen måste köra omedelbart innan den rör vid virket! Koppla in kedjesågen. Såga in en skåra vid trädets fällningsriktning. Såga ett vägrätt snitt (fällningssnitt) på motstående sida mot skáran.
- Lägg an ett fällningshack - detta ger trädet styrning och riktning.
- Kontrollera fällningsriktningen: Om du måste korrigera fällningshacket, såga alltid med full bredd.
● Ropa „Träd faller
- Gör inte fällningssnittet förrän nu: Detta sätts högre än fällningshackets botten. Sätt in kilar i tid.
- Låt brottlisten vara som den år: denna fungerar som ett gångjäm. Om du kapar brottlisten, faller trädet okontrollerat.
● Vålt trädet med kilar, ej med sågning.
- Ta ett steg tillbaka när trädet faller. Ge akt på trädkronan, vänta tills den har upphört att svänga. Arbeta ej vidare under grenar som hänger kvar.
Fäll ej:
- Om du inte längre kan se enstaka detaljer inom fällningsområdet, t.ex. vld dimma, regn, snöyra eller skymning;
- Om fällningsriktningen inte längre kan garanteras pga. vind eller vindbyar. Fällningsarbeten på branta sluttningar, vid halka, på frusen mark eller vid rimfrost kan endast genomföras på ett ansvarsfullt sätt om du verkligen kan stå stadigt.
Frånkoppling: Dra ut stickkontakten.
Vid fällning måste du dessutom slå in en kil i det vägrätta snittet. Se upp för fallande grenar när du går tillbaka efter fällningssågningen.
S
Tillbehör:
Använd endast original-reservdelar
Styrskena 45.003.31
Sågkedja 45.003.11
Underhåll och rengöring
Före samtliga arbeten på maskinen måste stick- kontakten dras ut ur vägguttaget!
Se till att ventilationsöppningarna håls fria samt är rena. Endast sådana underhållsarbeton som beskri- vi i bruksanvisningen får genomföras på kedjesä- gen. Andra arbetsuppifter som sträcker sig härutöver måste utföras av kundtjänst. Den elektriska kedjesägens konstruktion får inte förändras. Därigenom kan din säkerhet äventyras. Om maski- nen trots noggranna tillverkningsprocesser och tester ändå skulle sluta att fungera måste reparation genomföras av en auktoriserad kundtjänstverkstad. Ange typbeteckning samt det niosifriga beställnings- numret vid förlrägningar och reservdelsbeställningar.
Förvaring
Förvara din kedjesåg på ett säkert ställe.
Kedjesågar som inte används bör rengöras och därefter förvaras på en plan yta i ett torrt utrymme som är oälkomligt för barn.
Felsökning
| Störning Orsak Åtgård | ||
| Motorn kõr ej Ingen ström | Kontrollera vägguttag, kabel, ledning, stickkontakt.Kabelskador: Lat kundtjänst reparera. Det är förbjudetatt reparera kablar med isolerband.Skadade brytare måste bytas ut avenkundtjänstverkstad.Kedjebroms Se punkt 16 och 17 „Kedjebroms“ samt„Lossa kedjebromsen" | |
| Kedjan roterar ej Kedjebroms | Kontrollera kedjebromsen, lossa ev. | |
| Dälig sågprestanda Kedjan | trubbig Skärp kedjanKedjan felaktigtmonterad Kontrollera att kedjan har monterats korrektKedjespänning Kontrollera kedjespänningen | |
| Sågen kõr trögt Kedjespänning Kedjan hopparf av svärdet | Kontrollera kedjespänningen | |
| Kedjan blir het (torr) Kedjesmörjning | Kontrollera oljenivånKontrollera kedjesmörjningen. | |
Använd ingel verklyg vars brylare inte kan slás till resp. slás ifrån.
Vid alla andra felaktiga funktioner måste du ta kontakt med en auktoriserad kundtjänstverkstad, vår centrala servicetjänst eller din försäljare.
FIN
1. Käyttölaitteet
Trekk alltid ut nettstøpslet för du utfører arbeider på maskinen!
Bruk vernehansker!
Pass på at sagkjeden (7) ligger i styresporet på skinnen (8)! Drei kjedestrammeskruen (6) med en krysspor-skrutrekker mot høyre, med urviseren, til sagkjeden er korrekt strammet. Deretter må styreskinnen presse oppover mens skruen (16a) strammes. Kontroller spenningen på kjeden en gang til (se figur 10). Ikke stram sagkjeden for mye. I kald driftsilstand skal det være mulig å løfte kjeden ca. 3 mm midt på styreskinnen. Stram mutteren (16a) godt.
Vi kunnar 5 år garanti på produkten som beskriva i bruksanwningen. Denna, garanti eller på produkten uppviser brider. 5-ös-gesentin gårler från och med risköverglingen eller när kunden har tagit semat produkten från sätjenen. En förutsättning för att garantin ska kunnar tas ianspräki år att produkten har underhålls enligt instruktionserna i bruksanwningen samt att produkten har anvands på åndamålsenigt samt.
Givetvis gåller fortfarande de logstadgade rättigheterna till garanti under denna 5-års-period.
Garantin gäller endast för Förbundrepubliken Tysikland eller i de länder där den regionala contraldistributonspartnom belinnor og som komplettning till de lagstadgade foreskriher som gäller i reep. land. Kontakia din kontakiperson vid den regionala kortjärsten eller vind rig till serviceadsssoen som anges medan.
GARANTIBEVIS
Tilbette sel. at vor produkt skulle være lejksbelstet, eller si 5 årsgesenti på del i vajladningen navnta produkt. Garantiperinden på 5 år begyder, när risiken går over på keber, eller när produktet overdrages til kunden.
③ Återvinning-alternativ till begäran om återsändning: Som ett alternativ till återsändning är ägaren av elutrustningen skyldig att bidrags till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Delta gåller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.
Endast för EU-länder
Kasta inte elverktyg i hushálssoporna.
Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas
110
Efternyck eller annan duplicering av dokumentation och medföländene underlag för produkter, även utdrag, är endast tillåret med utcryödigt tillstånd från ISG GmbH.
