MANUALE UTENTE PS 200040 E Hurricane

Istruzioni per l’uso Elettrosega a catena

1. Lunghezza massima di taglio: max. 400 mm

2. Portare gli occhiali protettivi, il casco protettivo e la cuffia antirumore

3. Attenzione! Leggere le istruzioni per l’uso e attenersi alle avvertenze di sicurezza

4. Se il cavo è danneggiato staccarlo dalla presa di corrente!

5. Proteggere l’utensile dall’umidità

3. Spiegazione dei simboli

2. Caratteristiche tecniche

Collegamento rete elettrica 230 V ~ 50 Hz potenza nominale: 2000 W lunghezza max. taglio: 40 cm velocità di taglio con numero giri nominale 22 m/s capienza serbatoio olio 85 ml peso senza lama + catena 3,7 kg freno della catena 0,1 sec classe di protezione II /

livello garantito di potenza sonora sotto carico 106 dB(A) livello di pressione acustica sotto carico 84 dB(A) accelerazione: impugnatura posteriore sotto carico 4,4 m/s

(accertata secondo la norma EN 50144) impugnatura anteriore sotto carico 3,3 m/s

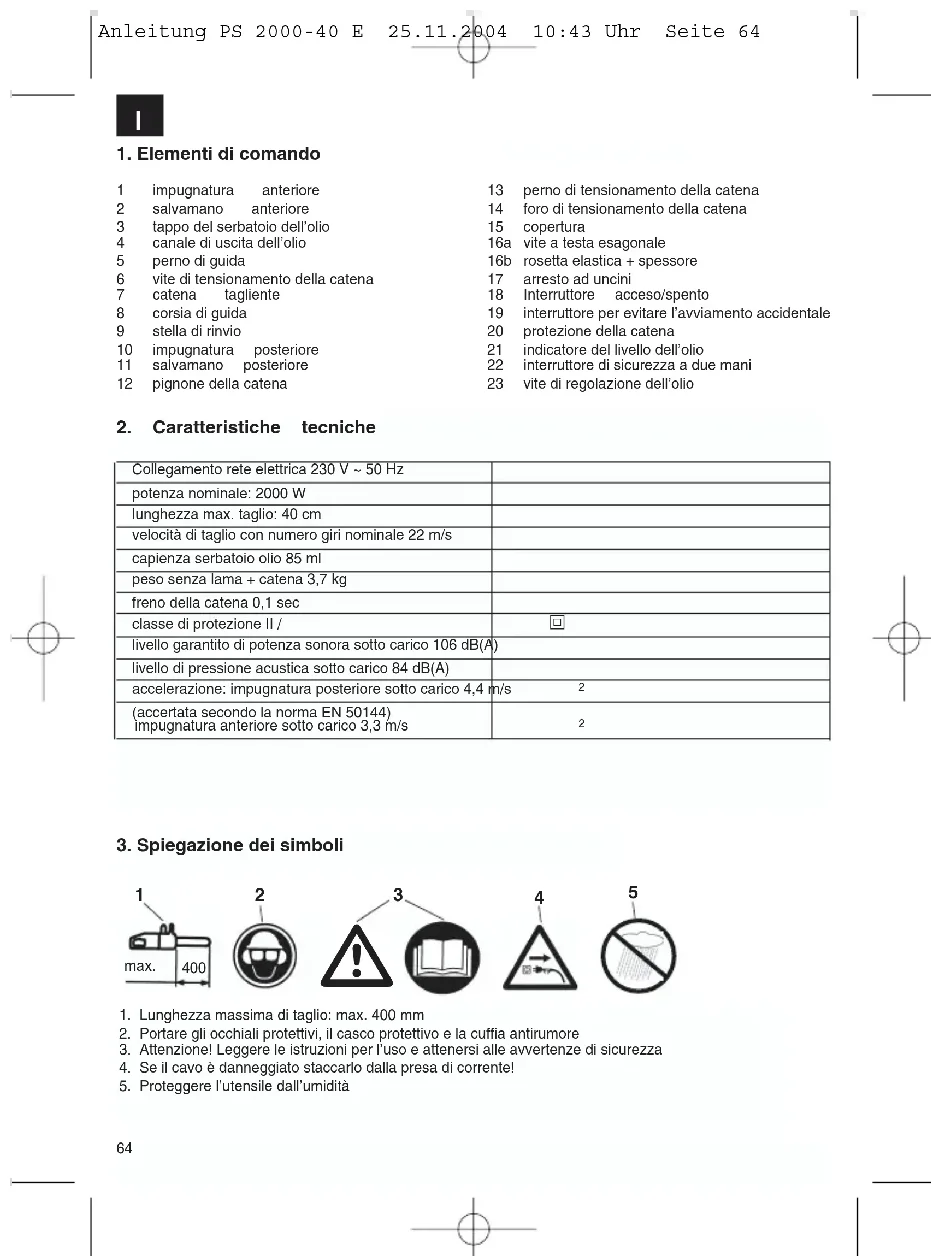

1. Elementi di comando

1 impugnatura anteriore 2 salvamano anteriore 3 tappo del serbatoio dell’olio 4 canale di uscita dell’olio 5 perno di guida 6 vite di tensionamento della catena 7 catena tagliente 8 corsia di guida 9 stella di rinvio 10 impugnatura posteriore 11 salvamano posteriore 12 pignone della catena

1. Elementi di comando

13 perno di tensionamento della catena 14 foro di tensionamento della catena 15 copertura 16a vite a testa esagonale 16b rosetta elastica + spessore 17 arresto ad uncini 18 Interruttore acceso/spento 19 interruttore per evitare l’avviamento accidentale 20 protezione della catena 21 indicatore del livello dell’olio 22 interruttore di sicurezza a due mani 23 vite di regolazione dell’olio Anleitung PS 2000-40 E 25.11.2004 10:43 Uhr Seite 644. Avvertenze di sicurezza Usando l’utensile tenete presenti le avver- tenze di sicurezza. Tenete presenti queste avvertenze per la sicurezza vostra e di terzi prima di usarlo. Conservate le avvertenze in un posto sicuro per usarle anche in un secondo momento. Usate la sega elettrica a catena solamente per tagliare il legno (pezzi in legno). Tutti gli altri impieghi avvengono a proprio rischio e possono essere pericolosi. Il costruttore non è res- ponsabile per danni che siano stati causati da un uso improprio oppure da un azio- namento sbagliato. Avvertenze di sicurezza e prote- zione antinfortuni Leggete attentamente tutte le istruzioni per l’uso prima della prima messa in esercizio per evitare di maneggiare la sega a catena in modo sbagliato. Tutte le avver- tenze su come maneggiare la sega a catena ser- vono anche per la vostra sicurezza personale! Chiedete ad un esperto di fare una dimostrazione pratica! Prima di allentare il freno della catena disinserite l’apparecchio. Per evitare danni all’udito indossate delle prote- zioni contro i rumori; sono utili i caschi con dispo- sitivo di protezione per il viso. Durante il lavoro fate attenzione ad una posizio- ne sicura. Prima di posarlo, disinserite l’apparecchio. Prima di tutti i lavori sull’apparecchio staccate la spina dalla presa di corrente. Inserite la spina nella presa di corrente solo quando l’apparecchio è disinserito. La sega a catena deve essere operata da una sola persona. Ad altre persone è vietato sostare nella zona di movimento della sega a catena. Prestate particolare attenzione a bambini e ani- mali domestici. Alla messa in moto la sega deve essere libera. Durante il lavoro tenete ferma la sega a catena con entrambe le mani! Bambini e ragazzi non devono utilizzare la sega a catena. Sono esclusi da questo divieto i ragaz- zi sopra i 16 anni che vengono istruiti sotto supervisione. Consegnate (prestate) la sega solo a persone che conoscano bene questo tipo e il suo maneggiamento. In ogni caso consegnate anche le istruzioni per l’uso! Devono lavorare con la sega a catena solo per- sone sane e riposate, dunque in buona condizio- ne fisica. Quando siete stanchi a causa del lavoro, fate per tempo una pausa. Non si deve lavorare con la sega a catena dopo l’assunzione di alcolici. Se l’apparecchio non viene momentaneamente utilizzato deve essere posato in modo tale che nessuno possa essere in pericolo. Ad ogni taglio appoggiate bene la battuta della lama prima di iniziare a segare. Il cavo va tenuto fondamentalmente dietro l’utili- zzatore. Tenete il cavo sempre dietro l’apparecchio. Utilizzate solo accessori originali. Gli apparecchi che vengono impiegati all’aperto devono essere collegati ad un inter- ruttore di sicurezza per correnti di guasto. Cavi di prolunga all’aperto: usate all’aperto solo cavi di prolunga omologati per questo e contrassegnati in modo corrispon- dente. Quando segate legname tagliato e rami sottili uti- lizzate un supporto sicuro (cavalletto, Fig. 4). Non si devono segare pezzi di legno accatastati e questi non devono essere tenuti fermi da altre persone o con i piedi. Dovete fissare i pezzi di legno di forma cilindrica. Su un pendio lavorate sempre rivolti al pendio stesso. Estraete il dispositivo di taglio dal legno solo con la catena della sega in movimento. Se vengono eseguiti più tagli dovete disinserire la sega elettrica tra uno e l’altro. Fate attenzione quando tagliate legno scheggia- to. Si possono staccare dei pezzi di legno segati (pericolo di lesioni!). La sega a catena elettrica non va usata per allontanare pezzi di legno e simili oggetti solle- vandoli o spingendoli da parte. La rimozione dei rami deve essere eseguita solo da personale istruito! Pericolo di lesioni! Fate assolutamente attenzione ai rami sotto ten- sione. Non recidete da sotto i rami sospesi. Non eseguite la rimozione dei rami stando sul tronco. La sega elettrica non deve essere impiegata per lavori forestali - cioè per abbattere alberi e rimuo- vere rami nei boschi. Il cavo non garantisce la mobilità e la sicurezza necessarie all’utilizzatore della sega in questi casi! Durante l’abbattimento state solo a lato dell’albe- ro che cade. Quando arretrate dopo il taglio di caduta badate ai rami che si cadono. Se si lavora su un pendio, l’utilizzatore della sega deve stare al di sopra o a lato del tronco su

Anleitung PS 2000-40 E 25.11.2004 10:43 Uhr Seite 65cui lavora o dell’albero steso. Se il cavo di alimentazione viene danneggiato, deve essere sostituito dal produttore stesso o dal suo rappresentante per il servizio di assistenza in modo da evitare rischi. Per evitare contraccolpi attenersi a quanto segue: Non iniziare mai a tagliare con la punta della guida! Osservare sempre la punta della guida. Non tagliare mai con la punta della guida! Attenzione nel continuare tagli già iniziati. Iniziare a tagliare con la catena già in movimen- to! Affilare sempre bene la catena. Non tagliare più rami in una volta! Nel segare via i rami fare attenzione che non se ne tocchino altri. Nel tagliare a misura fare attenzione ai tronchi vicini. Se possibile usare il cavalletto.

5. Trasporto della sega a catena

Per trasportare la sega a catena togliere la spina dalla presa di corrente e mettere la protezione della catena sulla guida e sulla catena. Se con la sega a catena si tagliano diversi pezzi, essa deve venire spenta fra l’esecuzione di un taglio ed il successivo.

6. Prima della messa in funzione

La tensione della fonte di alimentazione deve corris- pondere alle indicazioni della targhetta dell’appa- recchio. Ogni volta, prima di cominciare a lavorare, controllare che la sega a catena funzioni perfetta- mente e sia in uno stato sicuro e corrispondente alle norme. Prima di iniziare a lavorare controllare il fun- zionamento della lubrificazione della catena ed il livello dell’olio (vedi Fig. 9). Se il livello dell’olio è a circa 5 mm dal bordo inferiore (contrassegnato da „min“) si deve aggiungere olio. Al di sopra di questo livello non ci sono problemi. Accendere la sega a catena e tenerla contro uno sfondo chiaro. Attenzione: la sega a catena non deve toccare il suolo; tenere perciò una distanza di sicurezza di ca. 20 cm. Se compare una traccia di olio crescente, all- ora la lubrificazione della catena funziona in modo corretto. Se non si vede alcuna traccia d’olio, pulire eventualmente il canale di uscita dell’olio (4), il foro superiore di tensionamento della catena ed il canale dell’olio oppure rivolgersi al servizio assistenza clien- ti. (Al riguardo leggere in ogni caso anche i paragrafi „Come riempire l’olio per la catena e lubrificazione della catena“). Controllare il tensionamento della catena e, se necessario, tenderla di nuovo (vedi paragrafo „Come tendere la catena tagliente“). Controllare il funzionamento del freno della catena (vedi anche il paragrafo „Come sbloccare il freno della catena“).

7. Montaggio della corsia di guida e

della catena tagliente La spina deve essere staccata dalla presa di ali- mentazione. - Attenzione! Il salvamano anteriore (2) deve tro- varsi sempre in alto (posizione verticale). La corsia di guida e la catena tagliente non sono già montate al momento dell’acquisto. Per montarle svi- tare prima la vite/la rosetta elastica (16a + b) e togliere la copertura del freno (15). Il perno di tensio- namento della catena (13) deve trovarsi al centro della guida (5). Serrare eventualmente il perno di tensionamento della catena con la vite corrisponden- te (6). Durante le operazioni di montaggio, di tensio- ne e poi di controllo portare i guanti per proteggersi da lesioni causate dal filo tagliente. Ora, prima di montare la corsia di guida con la catena tagliente, tenere presente la direzione di taglio dei denti! La direzione di scorrimento è contrassegnata da una freccia sulla copertura (15). Girare eventualmente la catena tagliente (7) per determinare la direzione di taglio. Tenere la corsia di guida (8) in verticale con la punta verso l’alto e appoggiarvi la catena (7) comin- ciando dalla punta della guida. Montare poi la guida con la catena nel modo seguente: appoggiare la guida con la catena rispettivamente sul perno di guida (5) e sul perno di tensionamento della catena (13). Avvolgere la catena intorno al pignone (12), controllare se la catena è montata in modo corretto (vedi disegno 1/punto 7). Appoggiare la copertura (15) e serrare leggermente con la rosetta elastica/dado (16a+b). Poi tendere in modo corretto la catena tagliente.

8. Come tendere la catena tagliente

Prima di eseguire lavori alla macchina togliere la spina dalla presa di alimentazione! Portare guanti protettivi! Accertarsi che la catena tagliente (7) si trovi nella scanalatura della guida (8)! Con un cacciavite per viti ad intaglio a croce avvitare verso destra la vite per tendere la catena (6) in senso orario finché la catena non sia ben tesa. La corsia di guida deve venire poi premuta verso l’alto mentre viene serrata la vite (16a). Controllare ancora una volta che la catena sia tesa (vedi Fig.10). Non tendere troppo la catena. A freddo essa si dovrebbe poter sollevare di circa 3 mm al centro della corsia di guida. Serrare bene la vite (16a). Con il calore la catena si dilata e diventa lasca.

Anleitung PS 2000-40 E 25.11.2004 10:43 Uhr Seite 66Sussiste quindi il pericolo che la catena esca dalla sede. Eventualmente tenderla di nuovo. Se la catena viene tesa a caldo, al termine del lavoro deve venire eseguita l’operazione contraria. Altrimenti la contra- zione della catena causata dal raffreddamento pot- rebbe provocare notevoli tensioni. Una catena nuova ha bisogno di un rodaggio di ca. 5 minuti. La lubrifi- cazione della catena è molto importante in questo! Dopo il rodaggio controllare la tensione della catena ed eventualmente tenderla.

9. Come riempire l’olio per la catena

Pulire il tappo di chiusura del serbatoio dell’olio (3) prima di aprirlo per evitare che le impurità vadano nel serbatoio. Mentre la sega viene usata controllare il contenuto del serbatoio guardando l’indicatore del livello dell’olio (21). Chiudere bene il tappo del serba- toio (3) e togliere l’olio eventualmente traboccato.

10. Lubrificazione della catena

Durante le operazioni di taglio la catena tagliente e la corsia di guida devono venire lubrificate in modo omogeneo per evitare un’usura eccessiva. La lubrifi- cazione avviene in modo automatico. Non lavorare mai senza che la catena venga lubrificata. Se la catena scorre a secco si rovinano rapidamente tutti gli elementi di taglio. Controllare perciò sempre la lubrificazione della catena ed il livello dell’olio prima di cominciare a lavorare (Fig. 9). Non usare mai la sega se il livello dell’olio è inferiore al minimo. (Fig. 9) Minimo: quando il livello dell’olio è a ca. 5 mm dal bordo inferiore dell’indicatore di livello (21) bisogna aggiungere olio. Massimo: aggiungere olio finché il tubo di livello non è pieno.

11. Come controllare la lubrificazione

automatica Prima di cominciare a lavorare controllare il funzio- namento della lubrificazione della catena ed il livello dell’olio. Accendere la sega e tenerla contro uno sfondo chiaro. Attenzione: la sega a catena non deve toccare il suolo; tenere perciò una distanza di sicurezza di ca. 20 cm. Se compare una traccia di olio crescente, allora la lubrificazione della catena funziona in modo corretto. Se non si vede alcuna traccia di olio, pulire eventualmente il canale di uscita dell’olio (4), il foro superiore di tensionamento della catena (14) ed il canale dell’olio oppure rivolgersi al servizio assistenza clienti. (Fig. 3) Regolazione della portata dell’olio La regolazione della portata dell’olio avviene con la vite apposita (23). In caso di legno umido e morbido si può ridurre il flusso dell’olio (girare la vite di regola- zione dell’olio in senso orario), invece in caso di legno asciutto e duro è necessaria una maggiore quantità di olio per la lubrificazione (girare la vite di regolazione dell’olio in senso antiorario).

12. Olio per la lubrificazione della

catena La durata della catena tagliente e della corsia di guida dipende in gran misura dalla qualità dell’olio lubrificante usato. Non si deve impiegare olio usato! Impiegare solamente olio lubrificante non inquinante. Tenere l’olio solo in recipienti corrispondenti alle norme.

La corsia di guida (8) è sottoposta ad un’usura parti- colarmente intensa nella zona di rinvio e sul lato infe- riore. Per evitare l’usura su un solo lato, girare ogni volta la corsia di guida (8) dopo aver affilato la cate- na.

14. Pignone della catena

Il pignone (12) è sottoposto a sollecitazioni molto intense. Deve essere sostituito se presenta forti trac- ce di usura. Un pignone che non sia in perfette con- dizioni riduce la durata della catena. Fare sostituire il pignone da un rivenditore specializzato o dal servizio assistenza.

15. Protezione della catena

Appena finito il lavoro e per il trasporto mettere subi- to la protezione (20) sulla catena e sull’estremità allungata.

16. Freno della catena

In caso di contraccolpo viene attivato il freno della catena tramite il salvamano anteriore (2). Il salvama- no anteriore (2) viene premuto in avanti dal dorso della mano. In questo modo il freno della catena fer- merà la catena, o meglio il motore, in 0,10 sec.

17. Come sbloccare il freno della

catena Per permettere alla sega di funzionare di nuovo biso- gna allentare il blocco della catena. Per prima cosa spegnere l’utensile. Poi riportare il salvamano anteri- ore (2) nella posizione verticale originaria finché scatta in posizione. In tal modo il freno della catena è

Anleitung PS 2000-40 E 25.11.2004 10:43 Uhr Seite 67di nuovo pronto a funzionare.

18. Come affilare la catena della sega

La catena viene affilata in modo rapido e correttopresso i rivenditori specializzati. Presso i rivenditorispecializzati troverete anche gli attrezzi per affilare lecatene da sé. Seguire le corrispondenti istruzioni perl’uso.Tenere l’apparecchio con cura. Tenere l’apparecchiopulito e affilato per poter lavorare bene ed in modosicuro. Seguire le norme per la manutenzione e leavvertenze per la sostituzione degli utensili.

19. Messa in esercizio

Durante il lavoro portare sempre occhiali e guantiprotettivi, cuffie antirumore ed indumenti dalavoro robusti!È vietato lavorare su una scala, sull’albero o su unabase altrettanto instabile. Non segate al di sopradelle vostre spalle e con una mano.Usare la sega solo con una prolunga omologata econ il grado di isolamento e gli attacchi prescritti perl’uso all’aperto (cavi con rivestimento di gomma) eadatti alla spina dell’apparecchio. Per l’accensione lamano sinistra tiene l’impugnatura anteriore (1), lamano destra tiene l’impugnatura posteriore (10). Perattivarlo: premere la sicura (19) insieme all’interrutto-re di ON/OFF (18). Controllare il funzionamento delfreno della catena.Se la sega a catena non funziona, si deveallentare il freno della catena per mezzodel salvamano anteriore (2). Leggete asso-lutamente in merito il paragrafo „Frenodella catena“ e „Come sbloccare il frenodella catena“.Subito dopo l’accensione la sega comincia a fun-zionare a grande velocità.Per disattivarlo: mollare l’interruttore ON/OFF (18).Appoggiate la sega a catena, solo quando la catenasi sia fermata!Ogni volta, dopo aver usato la sega: pulire la catenadella sega e la corsia di guida. Mettere la protezionedella catena.Protezione dell’apparecchioL’apparecchio non deve essere usatosotto la pioggia o in caso di umidità.Se il cavo di prolunga si danneggia,staccate subito la spina dalla presa dicorrente. Non dovete utilizzare dinuovo un cavo danneggiato.Se la prolunga del cavo viene danneggiata, toglieresubito la spina dalla presa di alimentazione. Un cavodanneggiato non deve più venire usato.Controllare che l’apparecchio non presenti danni. -Prima di usare l’elettroutensile controllare con curache i dispositivi di protezione oppure le parti eventu-almente leggeremnte danneggiate funzionino inmodo corretto e conforme allo scopo. Controllare chele parti mobili funzionino in modo regolare. Tutte leparti devono essere montate in modo corretto e sod-disfare tutte le condizioni per garantire un funzio-namento corretto dell’apparecchio. I dispositivi e glielementi di sicurezza danneggiati devono venire sub-ito sostituiti o riparati in modo appropriato da un’offi-cina del servizio assistenza clienti o dalla ISC-GmbH, se nelle istruzioni per l’uso non viene indicatoaltrimenti.Avvertenze per l’usoContraccolpo della sega In caso di tagli trasversali dovete appoggiare labattuta della lama sul pezzo di legno da tagliare(vedi Fig. 4). Prima di ogni taglio trasversale appoggiate benela battuta della lama e poi segate penetrando nellegno con la catena in movimento. Durante taleoperazione la sega viene sollevata con l’impug-natura posteriore e guidata con quella anteriore.La battuta della lama funge da fulcro. La lamaviene appoggiata per continuare a segare eserci-tando una leggera pressione sull’impugnaturaanteriore e tirando leggermente indietro la sega.Mettete la battuta della lama più in profondità esollevate di nuovo l’impugnatura posteriore (vediFig. 5). I tagli di incisione e longitudinali devono essereeseguiti solo da personale appositamente istruito(maggior rischio di un contraccolpo; vedi Fig. 6). Eseguite tagli longitudinali ad un’inclinazione ilpiù possibile piatta. In questo caso si deve pro-cedere con una particolare attenzione poiché

Anleitung PS 2000-40 E 25.11.2004 10:43 Uhr Seite 68non si può usare la battuta della lama. La sega a catena elettrica può venir spinta in direzione dell’utilizzatore quando si taglia con il lato superiore della barra di guida, se la catena si incastra. Per questo, se possibile, si deve segare con il lato inferiore della barra di guida, poiché la sega viene allontanata dal corpo, in direzione del legno (vedi Fig. 7 e 8). Durante la rimozione dei rami la sega elettrica a catena deve appoggiare il più possibile al tronco. Non si deve quindi segare con la punta della barra di guida (pericolo di contraccolpi, vedi Fig. 6). Fate attenzione ai tronchi degli alberi che rotola- no. Contraccolpo! La catena della sega può creare un contraccolpo quando la punta della barra di guida (in particola- re il quarto superiore) tocca involontariamente il legno o altri oggetti rigidi. La sega elettrica viene così spinta in modo incontrollato e con elevata energia in direzione dell’utilizzatore (pericolo di lesioni!!). Fig. 6 Evitate incidenti con la sega se non lavora- te con la punta della barra di guida; la sega può andare di colpo verso l’alto. Quando usate la sega indossate tutti i dispositivi di protezione. Fissate bene il pezzo da lavorare. Utilizzate dispositivi di serraggio per tenere fermo il pezzo da lavorare. Ciò consente un impiego sicuro dell’apparecchio con ent- rambe le mani. Il contraccolpo provoca un comportamento incon- trollato della sega. Questo porta ad un rischio di lesioni gravi. Non segate con la catena poco tesa e consumata. Una catena non affilata in modo appropriato aumenta il rischio di contraccolpi. Non segate mai al di sopra delle spalle.

20. Suggerimenti per l’uso

Come tagliare un pezzo di legno (vedi Fig. 4 e 5) Seguire tutte le norme di sicurezza e eseguire il lavoro nel modo seguente Appoggiare il pezzo di legno in modo sicuro. Fissare bene i tronchetti piccoli prima di segarli. Segare solo legno o oggetti di legno. Nel segare fare attenzione che non vengano toccati sassi, chiodi ecc. Questi possono venire scagliati via e danneggiare la catena della sega. Evitare che la sega in movimento venga a contatto con il terreno o con recinzioni. Per segare i rami cercare di tenere l’apparecchio appoggiato. Non segare con la punta. Fare attenzione agli osta- coli come per es. ceppi, radici, infossamenti e rialzi perché si corre il pericolo di inciamparvi! Da tenere presente: la sega deve funzionare immediatamente prima di toccare il legno! Per accenderla: premere la sicura (19) e l’interruttore di acceso/spento (18) e tenere premuto l’interruttore sull’impugnatura anteriore. Appoggiare l’uncino più basso (17) al legno. Con l’impugnatura posteriore (10) tirare verso l’alto la sega e cominciare a segare il legno. Spostare un po’ indietro la sega e appoggi- are l’uncino (17) più in basso. Attenzione nel segare legno scheggiato. Si possono staccare pezzi di legno. Per spegnere: mollare l’interruttore di acceso/spento o l’interruttore sull’impugnatura anteriore. Togliere la spina dalla presa di corrente. Estraete la sega a catena dal legno solo con la catena in movimento. Chi lavora senza bat- tuta può essere tirato improvvisamente in avanti. Legno in tensione Fig. 10.1: tronco in tensione sul lato superiore Pericolo: l’albero si alza di colpo! Fig. 10.2: tronco in tensione sul lato inferiore Pericolo: l’albero si abbassa di colpo! Fig. 10.3: tronchi grossi e molta tensione Pericolo: l’albero si sposta di colpo e con grande forza! Fig. 10.4: il tronco è teso lateralmente Pericolo: l’albero si sposta di colpo verso quel lato. Come abbattere gli alberi Tenere presenti tutte le norme di sicurezza e proce- dere nel modo seguente per tagliare gli alberi. Con la sega a catena si possono tagliare solo quegli alberi il cui diametro sia inferiore alla lunghezza della corsia di guida! Non cercare mai di liberare la sega rimasta incastrata con il motore in moto. Liberarla con un cuneo di legno!

Anleitung PS 2000-40 E 25.11.2004 10:43 Uhr Seite 69 Da tenere presente: zona di pericolo: gli alberi che cadono posso- no trascinarne con sé degli altri, perciò la zona di pericolo si estende per la doppia lunghezza dell’albero. (Fig. 11) Attenzione: prima di tagliare ci si deve assicurare di non rimanere intrappolati quando l’albero cadrà (A). La via di fuga dovrebbe trovarsi dietro il lato posteriore della direzione di caduta (B) prevista (Fig. 13). Attenzione: prima di eseguire il taglio definitivo verificate che nell’area di caduta non ci siano spettatori, animali o ostacoli. Tagliare gli alberi è pericoloso ed è una tecnica che deve essere imparata. I principianti e le persone senza esercizio non devono cimentarvisi! Seguire prima un corso relativo. (Fig. 12) Direzione di caduta: Calcolare prima la direzione di caduta tenendo conto del baricentro della chioma e della direzio- ne del vento. La sega a catena deve funzionare immediatamente prima di toccare il legno. Accendere la sega. Segare una tacca dal lato di caduta dell’albero. Dalla parte opposta della tacca eseguire un taglio orizzontale. Eseguire l’intaglio di caduta: dà all’albero direzio- ne e guida. Controllare la direzione di caduta: se si deve cor- reggere l’intaglio di caduta, farlo su tutta la larg- hezza. Gridare „Attenzione, l’albero cade“. Solo ora eseguire il taglio per l’abbattimento: Viene eseguito più in alto della base dell’intaglio di caduta. Mettere per tempo i cunei. Lasciare la fascia di rottura: ha la funzione di una cerniera. Se viene tagliata l’albero cade in modo non controllato. Inserire i cunei, non segare completamente il tronco. Spostarsi quando l’albero cade. Tenere in osser- vazione la zona della chioma e aspettare che smetta di oscillare. Non continuare a lavorare sotto ai rami rimasti appesi. Non abbattere gli alberi: se non si riconoscono i particolari nella zona di caduta, come per es. in caso di nebbia, pioggia, neve od oscurità se la direzione di caduta non si può tenere con sicurezza a causa di vento o di raffiche di vento. L’abbattimento degli alberi su un pendio o su ter- reno ghiacciato, ricoperto di ghiaccio e di brina è possibile solo se si può stare veramente bene in equilibrio Per spegnere: togliere la spina dalla presa di cor- rente. Per abbattere l’albero bisogna poi inserire un cuneo nel taglio orizzontale. Spostandosi indietro dopo il taglio per abbattere l’albero fare attenzione ai rami che cadono. Accessori: Usare solamente ricambi originali corsia di guida 45.003.31 catena per sega 45.003.11 Manutenzione e pulizia Togliere sempre la spina dalla presa di corrente prima di eseguire tutti i lavori sull’apparecchio! Tenere pulite e libere le fessure di areazione. Sulla sega a catena si possono eseguire solo quei lavori di manutenzione che sono descritti nelle istruzioni per l’uso. I lavori ulteriori devono venire eseguiti dal ser- vizio assistenza clienti. Non devono venire eseguite modifiche alla sega elettrica. In tal modo ne potreb- bero derivare pericoli per la sicurezza. Se l’appa- recchio non dovesse funzionare nonostante i proce- dimenti accurati di produzione e di prova, le riparazioni devono venire eseguite da un’officina autorizzata per il servizio assistenza clienti. Se si desiderano ulteriori chiarimenti e per l’ordinazione di pezzi di ricambio indicare la denominazione del tipo ed il numero di ordinazione di 9 cifre. Deposito Tenere la sega a catena in luogo sicuro Gli utensili non usati si devono conservare puliti, su una superficie piana, in un ambiente asciutto e fuori dalla portata dei bambini.

Anleitung PS 2000-40 E 25.11.2004 10:43 Uhr Seite 70Eliminazione dei problemi Problema Causa Rimedio Il motore non funziona Manca corrente Controllare la presa, il cavo, il filo e la spina. Cavo danneggiato: farlo riparare dal servizio assistenza. È proibito riparare il cavo con il nastro isolante. Gli interruttori difettosi devono venire sostituiti dall’officina del servizio assistenza. Freno della catena Vedi punti 16 e 17 „Freni della catena“ e „Come sbloccare il freno della catena“ La catena non funziona Freno della catena Controllare il freno della catena, eventualmente sbloccarlo. Il taglio non viene Catena non affilata Affilare la catena eseguito bene Catena montata male Controllare che la catena sia ben montata. Tensione della catena Controllare il tensionamento della catena. La sega funziona male La catena esce dalla sede Tensione della catena Controllare il tensionamento della catena. La catena si riscalda Lubrificazione Controllare il livello dell’olio. (si secca) della catena Controllare la lubrificazione della catena. Non usare alcun utensile laddove l’interruttore non permetta di accenderlo/spegnerlo. Per tutti gli altri malfunzionamenti mettetevi in contatto con un’officina autorizzata del servizio assistenza, il nostro servizio centrale o il vostro rivenditore.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della ISC GmbH.
