| Vrsta izdelka | Električna verižna žaga |
| Znamka | Hurricane |
| Model | PS 200040 E |
| Nazivna moč | 2000 W |
| Napajanje | 230 V ~ 50 Hz |
| Maks. dolžina reza | 40 cm |
| Nazivna hitrost rezanja | 22 m/s |
| Zmogljivost oljnega rezervoarja | 85 ml |
| Teža (brez meča in verige) | 3,7 kg |
| Zavora verige | 0,1 sekunde |
| Varnostna kategorija | II (dvojna izolacija) |
| Zajamčena raven zvočne moči | 106 dB(A) |
| Raven zvočnega tlaka | 84 dB(A) |
| Veriga in vodilna tirnica | Montaža potrebna pred prvo uporabo |
| Mazanje verige | Samodejno z oljnim rezervoarjem (nastavljivo) |
| Varnost | Zavora verige, zaklep zagona, varovalo rok, hitra zaustavitev |
| Priloženi dodatki | Vodilna tirnica, veriga, varovalo verige, orodje za napenjanje |
| Vzdrževanje | Brušenje verige, čiščenje zračnih rež, redno napenjanje |
| Na voljo nadomestni deli | Vodilna tirnica (45.003.31), veriga (45.003.11), verižno kolo |
| Garancija | 6 let (pod pogoji, opisanimi v navodilu) |
Pogosto zastavljena vprašanja - PS 200040 E Hurricane
Vprašanja uporabnikov o PS 200040 E Hurricane
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Žaga v formatu PDF brezplačno! Poiščite svoja navodila PS 200040 E - Hurricane in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. PS 200040 E znamke Hurricane.
NAVODILA ZA UPORABO PS 200040 E Hurricane
⚠️ Opozorilni trikotnik opozarja na vsa navodila, ki so pomembna za varnost. Zmeraj upoštevajte ta navodila, ker v nasprotnem lahko pride do hudih poškodb. Slike za ponazoritev besedila se nahajajo na sprednjih straneh teh navodil. Pri branju navodil odprite strani s slikami.

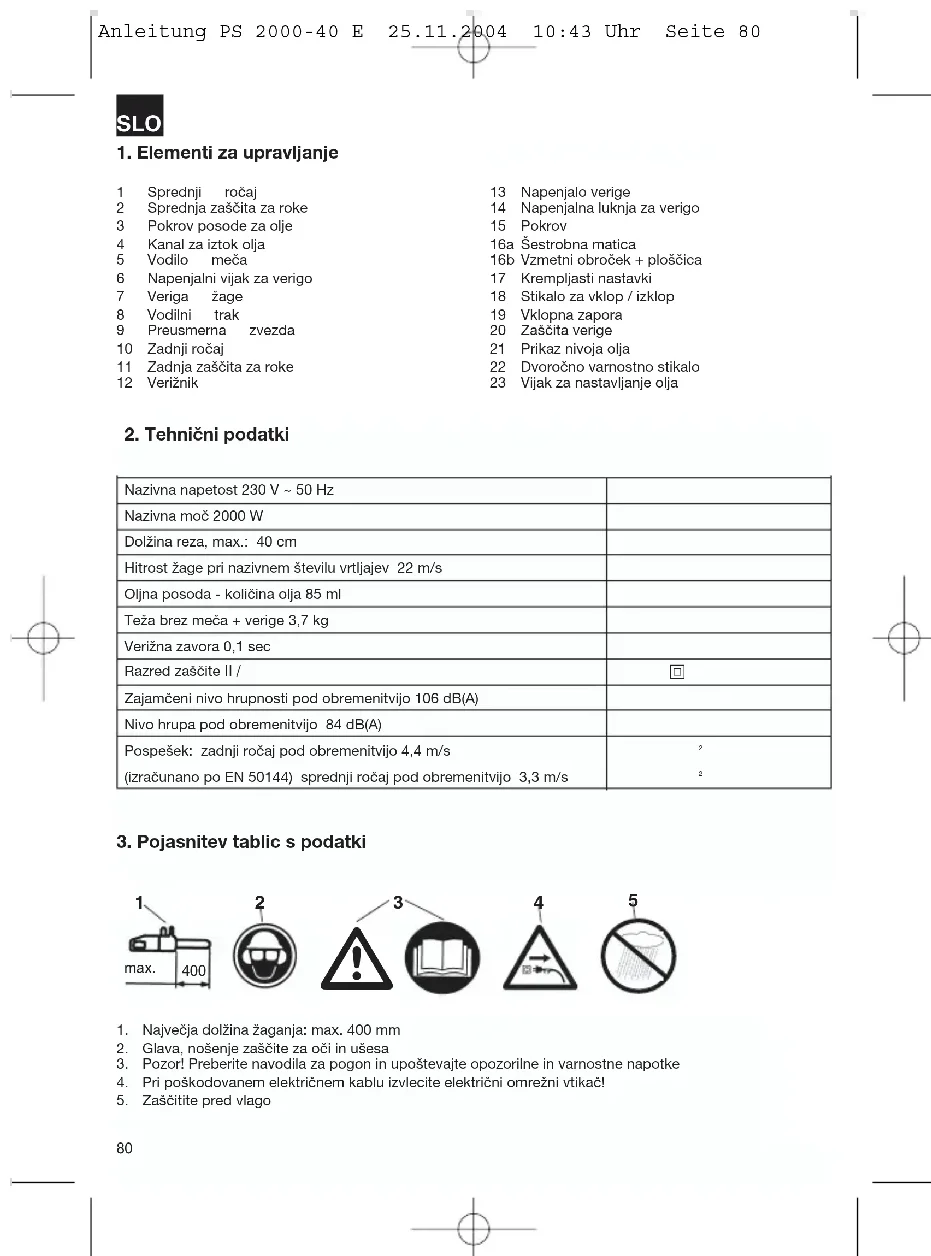

Upute za razumljevanje
1 Sprodnji ročaj
2 Sprednja zaščita za roke
3 Pokrov posode za olje
4 Kanal za iztok olja
5 Vodilo meća
6 Napenjalni vijak za verigo
7 Veriga žage
8. Vodilni trak
9 Preusmerna zvezda
10 Zadnji ročaj
11. Zadnja zaščita za roke
12 Verižnik
13 Napenjalo verige
14 Napenjalna luknja za verigo
15 Pokrov
16a Šestrobna matica
16b Vzmetni obroček + ploščica
17 Krempljasti nastavki
18 Stikalo za vklop / izklop
19 Vklopna zapora
20 Zaščita verige
21 Prikaz nivoja olja
22 Dvoročno vamostno stikalo
23 Vijak za nastavljanje olja
2. Tehnični podatki
| Nazivna napetost 230 V - 50 Hz | |
| Nazivna moč 2000 W | |
| Dolžina reza, max.: 40 cm | |
| Hitrost žage pri nazivnem številu vrtijajev 22 m/s | |
| Oljna posoda - količina olja 85 ml | |
| Teža brez meča + verige 3,7 kg | |
| Verižna zavora 0,1 sec | |
| Razred zaščite II / | ☐ |
| Zajamčeni nivo hrupnosti pod obremenitvijo 106 dB(A) | |
| Nivo hrupa pod obremenitvijo 84 dB(A) | |
| Pospešek: zadnji ročaj pod obremenitvijo 4,4 m/s(izračunano po EN 50144) sprednji ročaj pod obremenitvijo 3,3 m/s | ^2 |
3. Pojasnitev tablic s podatki
- Glava, nošenje zaščite za oči in ušesa
- Pozor! Preberite navodila za pogon in upoštevajte opozorilne in varnostne napotke
- Pri poškodovanem električnem kablu izvlecite električni omrežni vtikač!
- Zaščitite pred vlago
80
SLO
4. Varnostni napotki
Prl uporabi žage je treba upoštevati var nostne napotke. Prosimo, će zaradi Vaše lastne varno sti ter varnosti drugih oseb upoštevate te napotke pred upor abo žage. Dobro shranite te napotke za kasnejšo uporabo. Električno verižno žago uporabljajte izključno samo za žaganje lesa (lesenih delov). Vsaki drugi način uporabe žage je Vaša lastna odgovornost in lahko predstavlja nevarnost. Proizvajalec ne odgovarja za škodo, ki bi nastala zaradi nenamske uporabe ali si bega rokovanja z žago.
Varnostni napotki in zaščita pred nezgodo
Proximo, će skrbno preberete celotna navodila za uporabo pred prvim zagonom, da bi se izognili nepravilnemu rokovanju z verižno žago.
Vsi napotki za rokovanje z verižno žago služijo zmeraj tudi Vaši osebni varnosti! Zaprosite strokovnjaka za praktična navodila!
- Pred sproščanjem verižne zavore izključite stroj.
- Uporabljajte zaščito za ušesa, da preprečite poškodbe sluha; najprimernejše so čelade z zaščito za obraz.
- Pri delu pazite na varni položaj telesa.
- Izkliučite stroj preden ga odložite.
- Pred izvajanjem del na stroju potegnite vtikač iz električne vtičnice.
- Vtikač priključite v vtičnico samo tako, da bo stroj izključeni.
- Z verižno žago sme delati samo ena oseba. Drugim osebam je prepovedano zadrževanje v delovnem območju žage. Posebej pazite na otroke in domače živall.
- Pri zagonu mora biti žaga v prostem položaju.
- Pri delu držite verižno žago z obema rokama!
- Otroci in mladostniki ne smejo uporabljati verižne žage. Ta prepoved ne velja za mladostnike nad 16 let starosti, ki se šolajo pod nadzorom. Žago posojajte samo osebam, ki so v bistvenem seznanjeno s to vrsto žage in z njeno uporabo. V vsakem primeru jim predajte tudi navodila za uporabo!
-
Z verižno žago sme delati samo tisti, ki je spočit in zdrav, to pomeni v dobrem telesnem stanju. Če ste utrujeni od dela, si pravočasno vzemite odmor. Po zaužitju alkohola je prepovedano delati z verižno žago.
-
Če začasno ne uporabljate stroja, ga odstavite tako, da ne bo mogel stroj nikogar ogrožati.
- Pred vsakim rezu čvrsto nastavite krempljasti nastavek in šele potem začnite žagati.
- Električni priključni kabel morate praviloma speljati izza osebe, ki žaga.
- Kabel zmeraj speljite proč nazaj izza stroja.
- Uporabljajte samo originalni pribor.
- Stroji, ki jih uporabljate na prostem, morajo biti priključeni preko varnostnega stikala za okvarni tok.
- Kabelski podaljšek na prostm: Na prostem uporabljajte samo v ta namen dovoljene in ustrezno označene kabelske podaljške.
- Pri žaganju rezanega lesa in tankega lesa uporabljajte varno podlago (žagalni podstavek, Slika 4). Lesa ne smete zlagati enega na drugega in druge osebe ga ne smejo držati in tudi z nogo ga ne smete držati.
● Okrogli les morate zavarovati. - Pri delu na nagnjenem terenu zmeraj stojte v smeri pobočja.
- Žagalno pripravo vlecite iz lesa samo z delujočo žagalno verigo.
- Ce izvajate več rezov, morate med rezi žago izključiti.
● Previdno pri rezanju razcepljenega lesa. Žaga lahko zagrabi koščke lesa (nevarnost poškodb!). - Ne uporabljajte električne verižne žage za skobljanje ali odstranjevanje lesnega materiala in drugih predmetov.
- Odrezovanje vej sme izvajati samo šolano osebje! Nevarnost poškodb!
- Brezpogojno pazite na veje, ki so v napetem stanju. Prosto viseče veje ne odrezujte od spodaj.
- Pri odrezovanju vej ne stojte na deblu.
- Električne žage ne smete uporabljati za gozdarska dela, to pomeni za podiranje dreves in odrezovanje vej na drevesih v gozdu. V takšnem primeru zaradi kabelske povezave ni zagotovljena potrebna okretnost in varnost osebe, ki žaga!
- Pri podiranu dreves se zadržujte samo ob strani padajočega drevesa.
- Pri pomikanju nazaj po izvršenem rezu pri podiranju morate paziti na padajoče veje.
- Pri delu na pobočju se mora oseba, ki žaga, nahajati nad ali ob strani debla oz. ležećega drevesa, ki ga žaga.
- Ce se priključni kabel poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba, da ne bi prišlo do ogrožanja varnosti.
SLO
Da bi preprečili vzvratne sunke, morate upoštevati sledeče:
- Nikoli ne nastavljajte konice žaginega meča na emsto rezanja! Zmeraj opazujte konico meča.
- Nikoli ne žagajte s konico meča! Previdno pri nadaljevanju že začetih rezov.
- Žaganje začnite z delujočo žago!
● Verigo žage zmeraj pravilno naostrite.
● Na enkrat nikoli ne žagajte več vej skupaj ! Pri odrezovanju vej pazite na to, da se ne boste z žago dotikali drugih vej. - Pri prečnem odrezovanju pazite na gosto skupaj nahajajoča se debla. Po možnosti uporabljajte žagalni podstavek.
5. Transport verižne žage
Pri transportu verižne žage je treba potegniti ven omrežni vlikač in potisniti na meč žage in verigo žage zaščito za žago. Če z verižno žago izvajate več rezanj, je treba žago med posameznimi rezanji izključiti.
6. Pred zagonom žage
Napetost izvora električnega toka se mora skladati s podatki na podatkovni tipski tablici na žagi. Pred vsakim začetkom žaganja preverite brezhibno delovanje verižne žage in varno stanje žage v skladu s predpisi. Pred začetkom dela kontrolirajte delovanje mazanja vorige in stanje olja (gloj slika 9). Če se nivo olja nahaj a približno 5 mm pod spodnjim robom (na sliki označeno z „Min”), je treba doliti olje. Če se nivo olja nahaja nad to označbo, bo delo izvajano v vamem območju. Vključite verižno žago in jo držite nad čisto zelenico. Previdno - žaga se ne sme dotikati tal. Zato pazite na vamostno razdaljo od tal vsaj 20 cm. Če se pokaže povečana slad olja, potem je mazanje vorige brezhibno. Če se ne pokaže sled olja, očistite eventuelno kanal za izhod olja (4), zgormjo odprtino za napenjanje verige (14) in oljni kanal ali pa pokličite servisno službo. (V ta namen brezpogojno preberite poglavje „Dolivanje olja za mazanje verige in mazanje verige”). Preverite napetost verige in verigo po potrebi dodatno napnite (glej poglavje „Napenjanje verige žage”). Kontrolirajte delovanje verižne zavore (glej tudi poglavje „Izklop verižne zavore”).
7. Montaža vodilnega meča žage in verige žage
Omrežni vtikač se ne sme nahajati v omrežni vtičnici.
- Upoštevajte! Sprednja zaščita za roke (2) se
mora zmeraj nahajati v najbolj zgornjem (navpičnem) položaju.
Vodilni meč žage in veriga žage sta izdobavljena ločeno in nista montirana na žago. Pri montaži najprej odvjite matico (16a+b) in snemite pokrov zavornega ohlišja (15). Napenjalni sornik verige (13) se mora nahajati v sredini vodila (5). Po potrebi dodatno zategnite napenjalni somik verige z verižnim napenjalnim vijakom (6). V zavarovanje pred poškodbami zaradi ostrih rezalnih robov je potrebno pri izvajanju montaže ter napenjanja in končnega preverjanja nositi zaščitne rokavice. Preden boste sedaj montirali na vodilni meč žage verigo žage, morate paziti na smer rezanja zobcevi! Smer vrtenja verige je označena na pokrovu (15) s puščico. Za določanje smeri rezanja je treba po potrebi verigo žage obmiti (7). Vodilni meč (8) s koncem navplčno navzgor držati in verigo žage (7) namestiti, začenši pri konici meća žage. Potem montirajte verigo žage na vodilni list žage kot sledi : Vodilni list z verigo žage položite na vodilo meća (5) oz. napenjalni sornik verige (13). Verigo žage položite okrog verižnega zobnika (12), preverite, će je veriga pravilno nameščena (gloj slika 1 / poz. 7). Namestite pokrov (15) in ga rahlo zategnite z matico (16a+b). Sedaj pa morate pravilno izvršiti napenjanje verige žage:
8. Napenjanje žagalne verige
Pred izvajanjem dela na stroju potegnite električni vtikač iz električne vtičnice!
Uporabljajte zaščitne rokavice!
Pazite na to, da se bo žagalna veriga (7) nahajala v vodilnem utoru rezalnega meča (8)! Obračajte vljak za napenjanje verige (6) s pomočjo križnega izvijača v desno v smeri urinega kazalca tako, da bo žagalna veriga pravilno napeta. Potem je treba vodilni meč žoge mod zategovanjem matico (16a) pritisiniti navzgor. Ponovno preverite napetost verige (glej sliko 10). Žagalne verige ne napenjajte preveč. V hladnem stanju mora biti možno odmaknit i verigo za priblžno 3 mm na sredini vodilnega meča. Dobro zategnite matico (16a). Pri segrevanju se žagalna veriga raztegne in povesi. Obstaja nevarnost, da žagalna veriga izskoći, Po potrebi dodatno napnite verigo. Če žagalno verigo napenjate v vroćem stanju, jo morate po končanem žaganju brezpogojno odpeti. Pri ohlajanju bi v nasprotnem prišlo zaradi krčenja žagalne verige do velikih napetosti. Nova žagalna veriga potrebuje čas uvajanja pribl. 5 minut. Pri tem je zelo pomembno zadostno mazanje verige! Po končanem uvajanju preverite napetost verige in jo po dodatno napnite.
SLO
9. Dolivanje olja za mazanje verige
Pred odpiranjem pokrova očistite zapiralni pokrov posode za olje (3), da preprečite vstop umazanije v oljno posodo. Vsebino oljne posode kontrolirajte med žaganjem na prikazovalniku nivoja olja (21). Dobro zaprite oljni pokrov (3) in očistite eventuelno prelito olje.
10. Mazanje verige
V zaščito pred prekomerno obrabo se morala žagina veriga in vodilni list med uporabo enakomerno mazati. Mazanje je avtomatsko. Nikoli ne delajte brez mazanja verige. Pri suhi delujoći verigi se bo v kartkem času močno poškodovala celotna rezalna gamitura. Zato pred vsakim začetkom dela kontrollrajte mazanje verige in stanje olja (silka 9).
Žage nikoli ne začnite uporabljati, će se nivo olja nahaja pod oznako minimalne količine olja v oljni posodi (slika 9).
● Minimum - Če je nivo olja viden samo še približno 5 mm pod spodnjim robom merilnika nivoja olja (21), je treba doliti olje.
● Maximum - Dolijte olje dokler kontrolno okence ne bo polno olja.
11. Preverjanje oljne avtomatike
Pred začetkom dela preverite delovanje mazanja verige in stanje olja. Vključite verižno žago in jo držite nad svetlo površino. Providno! Verižna žaga ne sme priti v stik z zemljo, zato držite vamostno razdaljo približno 20 cm. Če se sedaj pokaže povečujuča sled olja, potem mazanje verige deluje brezhibno. Če pa se ne pokaže sled olja, očistite eventuelno umazani kanal za iztok olja (4), zgornjo odprtino napenjalca verige (14) in oljni kanal ali pa pokličite servisno službo (silika 3).
Nastavitev pretoka olja Nastavitev pretoka olja se izvrši s pomočjo vijaka za nastavitev pretoka plja (23).
Pri vlažnem in mehkojšem lesu je možno zmanjšati pretočno količino olja (vijak za nastavitev pretoka olja obračate v smeri urinega kazalca). Nasprotno pa je pri suhem in trdem lesu potrebno vočje mazanje (vijak za nastavitev pretoka olja obračate proti smeri urinega kazalca).
12. Olje za mazanje verige
Življenska doba žagine verige in vodilnih listov žage je odvisna v veliki meri od kvalitete uporabljanega mazalnega olja. Uporaba starega olja ni dovoljenal Uporabljajte samo okolju prijazna mazalna olja. Olje za mazanje verige hranite samo v predpisanih poso-
13. Vodilni list žage
Na preusmerjalnem delu ter na spodnji strani je vodilni list (8) posebej izpostavljeni veliki obrabi. Da bi preprečili enostransko obrabo žaginega vodilnega lista, je treba vodilni list žage (8) po vsakem ostrenju verige obmiti.
14. Verižni zobnik
Obrabljivost verižnega zobnika (12) je posebej velika. Če se na verižnem zobniku pokažejo zelo vidne sledi obrabljenosti, ga je treba brezpogojno zamenjati. Obrabljeni verižni zobnik bo zmanjšal življensko dobo verižne žage. Verižni zobnik naj Vam zamenjajo strokovnjaki ali servisna služba.
15. Zaščita verige
Takoj po končanem delu oziroma pri transportu žage je treba natakriti verižno zaščito (20) na verigo in meč žage.
16. Zavora verige
V primeru vzvratnega sunka žage se preko sprednje zaščite za roko (2) sproži zavora verige. Sprednja zaščita za roko (2) se s pritiskom z roko potisne naprej. Tako bo zavora verige v času 0,10 sekunde zaustavila verižno žago oziroma motor žage.
17. Izklop verižne zavore
Da bi lahko Vašo žago zopet pripravili za delo, je potrebno izklopiiti blokado žagine verige. Najprej izključite žago. Potem obrnite nazaj sprednjo zaščito za roke (2) v njeni navpični izhodni položaj dokler leta ne vskoči v svoj položaj. Tako je verižna zavora zopet funkcionalna.
18. Ostrenje žagine verige
Vašo žagino verigo bodo v delavnici hitro in pravilno naostrili. V trgovini z žagami lahko dobite tudi pribor za ostrenje verig (pile), s katerim lahko sami ostrite Vašo verigo žage. Pri tem upoštevajte odgovarjajoča navodila za uporabo takšnega pribora.
Vaše orodje skrbno negujte.
Vzdržujte Vaše orodje ostro in čisto, da boste lahko dobro in varno opravljali delo. Upoštevajte navodila za vzdrževanje in napotke za zamenjavo orodja.
SLO
19. Zagon žage
Pri delu praviloma uporabljajte zaščitna očala, zaščito za ušesa, zaščitne rokavice in trpežno delovno obleko!
Prepovedano je delati z žago na lestvah, na drevesih ali na podobnih nestabilnih mestih. Ne žagajte nad višino ramen in tudi ne samo z eno roko.
Žago uporabljatie samo z dovoljenimi kabelskimi podaljiški predpisane izolacijske stopnje in priključni- mi deli za delo na prostem (predpisani gurnijasti kabil), ki odgovarjajo vrsti vtićaka. Venižna žaga je opremljena z dvoročnim varnostnim vklapljanjem. Le-to deluje samo, čo z eno roko pritisnote stikalno tipko na sprednjem ročaju in i istočasno z drugo roko stikalo na zadnjem ročaju (10). "Vklop: Pritisnite vklopno zaporo (19) skupaj s stikalom za vklop/ izklop (18).
Preverite funkcijo verižne zavore."
Če se verižna žaga ne zažene, je potreb verižno zavoro izklopiti s pomočjo sprednj zaščite za roke (2). V ta namen obvezno pr-berite poglavji „Vaerižna zavora“ in „Izklop verižne zavore“.
Po vklopu žage začne veriga žage takoj teči z veliko hitrostjo.
Izklop: Za izklop žage je treba izkljkučiti stikalo na sprednjem ročaju (1) ali stikalo za Vklop/Izklop (18) na zadnjem ročaju.
Po vsakem končanem delu z verižno žago morate očistiti verigo žage in vodilni list. Namestite zaščito za verigo.
Zaščita stroja
Stroja ne smete uporabljati v dežju ali v vlažnem okolju.
V primeru poškodovanja kabelskega podaljška morate takoj potegniti vtikač iz električne vtičnice. Poškodovanega kabla ne smete več uporabljati.
Preverite stanje Vaše žage glede poškodb.
- Pred uporabo orodja skrbno preverite brezhibna delovanje in namensko funkcijo zaščitne opreme ali eventuelno poškodovane dele. Preverite, će je delovanje premični delov žage brezhibno. Vsi deli žage morajo biti pravilno montirani in izpolnjeni morajo biti pogoji, ki zagotavljajo brezhibno delovanje žage. Poškodovane dele zaščitne opreme in druge dele žage, ki so poškodovani, naj takoj strokovno popravijo ali zamenjao v delavnici servisne službe ali pa pri ISC-GmbH, će ni drugače navedeno v navodilih za uporabo.
Vzvratni sunki žage
- Pri odrezovanju je potrebno postaviti krempljasti nastavek na les, ki ga žagate (glej sliko 4).
- Pred vsakim vzdolžnih rezom čvrsto nastavite krempljasti nastavek in šele potem zarežite z žago v les. Žago morate pri tem vleči navzgor za zadnji ročaj in jo voditi s sprednjim ročajem. Krempljasti nastavek služi kot točka obračanja. Prestavljanje sledi z rahlim pritiskom na sprednji ročaj. Žago pri tem potegnite nekoliko nazaj. Krempljasti nastavek nastavite globe in ponovno vlecite navzgor za zadnji ročaj (glej sliko 5).
- Vbodne in vzdolžne reze sme izvajati samo posebej šolano osebje (povečana nevarnost vzvratnega sunka; glej sliko 6).
- Vzdolžne reze izvajajte pod čim bolj ravnim kotom. Pri tem morate postopati posebej previdno, ker ne morete uporabljati krempljastega nastavka.
- Če se žagalna veriga zatakne v les, lahko pride do sunka sprednjoga dela žagalnega meča v smeri osobe, ki žaga. Zato je potrebno po možnosti žagati s spodnjo stranjo žagalnega meča tako, da vlečete žago v les v smeri proč od telesa (glej sliko 7 in 8).
● Pro odrezovanju vej je potrebno po možnosti podpreti električno verižno žago na deblo. Pri tem ne smete žagati s konlco žage (nevarnost vzvratnega sunka; glej sliko 6).
- Pazite na kotaleča se drevesna debla. Vzvratni sunek!
- Do vzvratnega sunka verižne žage lahko pride, će se konica žagalnega meča (predvsem v zgomji četrlini dolžine) nepričakovano dotakne lesa ali drugih tridih predmetov. Pri tem sune električna žaga nenadzorovano z veliko energijo v smeri osebe, ki žaga (nevamost poškodbl)
SLO
Slika 6
Preprečili boste nezgode pri žaganju, će ne boste žagali s konico žage, kajti žaga lahko bliskovito sune navzgor. Pri delu z žago uporabljajte popolno zaščitno opremo.
Zavarujte Vaš obdelovanec.
Za pritrditev obdelovanca uporabljajte vpenjalne priprave za fiksiranje položaja. To bo omogočilo varno delo s strojem z obema rokama.
Vzvratni sunek povzroči nenadzorovano obnašanje žage. Pri tem pride do nevarnosti hudih poškodb. Ne žagajte z ohlapno vpeto ali topo verigo. Nepravilno naostrena veriga poveča nevarnost vzvratnih sunkov žage. Nikoli ne žagajte na višini nad rameni.
20. Namigi za uporabo
Razžagovanje lesa (glej sliko 4 in 5)
Upoštevajte vse varnostne predpise in postopajte pri razžagovanju lesa na sledeči način:
Los varno namestite. Kratke kose lesa pred žaganjem dobro pričvrstite. Žagajte samo les ali lesene predmete. Pri žaganju pazite na to, da z žago ne boste prišli v stik s kamenjem, žobili, ipd. Le-ti bi lahko poškodovali žagino vorigo. Izogijabje se stiku delujoče žage z žionimi ograjami ali zemljo. Pri odrežovanju vej je treba po možnosti žago podpreti. V tem primeru ne žagajte s konico žage. Pazite na ovire kot so n. pr. drevesni štori, korenine, jarki in kupi zemile. Nevamost izgube ravnoteža!
Upoštevajte sledeče:
Veriga žage mora biti neposredno pred stikom z lesom v gibanju! Vklop: Pritisnite vklopno zaporo (19) in stikalo za Vklop/Izklop (18) in tudi stikalno tipko na sprednjem ročaju. Nastavite spodnji krempljasti nastavek (17) na les. Verižno žago potegnite navzgor za zadnji ročaj (10) in začnite žagati. Verižno žago potegnite nekoliko nazaj in krempelj (17) nastavite nizje. Previdno pri žaganju razcepljenega lesa. Veriga žage lahko potegne za seboj lesne liveri. Izklop: Spustite stikalo za Vklop/Izklop. Potegnite električni vtikač iz vtičnice.
Verižno žago potegnite iz lesa samo pri delujoči žagalni verigi. Če žagate brez prislona, Vas lahko potegne naprej.
Napetost lesa
Slika 10.1: Deblo je napeto na zgornji stra ni Nevarnost: Deblo bo sunilo navzgor!
Slika 10.2: Deblo je napeto na spodnji strani Nevarnost: Deblo bo sunilo navzdol!
Slika 10.3: Močna debla in močna nape tost debla Nevarnost: Deblo bo sunilo bliskovito in z ogromno silo!
Slika 10.4: Deblo je napeto ob straneh Nevarnost: Deblo bo sunilo v stransko smer.
Podiranje dreves
Upoštevajte varnostne predpise in pri podiranju dreves postopajte na sledeči način:
Z verižno žago lahko podlrate samo drevesa, katerih premer debla je manjši od dolžine žaginega vodilnega lista! Nikoli ne poskušajte potegniti zataknjeno žago iz debla drevesa pri delujočem motorju žage. Zataknjeni žagin list lahko sprostite s pomočjo lesene zagozde!
Upoštevajte sledeče:
Območje nevarnosti: Padajoča drevesa lahko potegnejo za seboj še druga drevesa, zato velja območje podiranja kot nevarno območje in je treba vzeti v račun dvojno višino drevesa, ki ga podirate (Slika 11).
Pozor!
Pred rezanjem morate načrtovati območje umika (A), ki naj bo prosto. Območje umika naj se nahaja zadaj izza pričakovane smeri padanja drevesa (B) (slika 13).
Pozor!
Pred izvedbo dokončnega reza preverite, će se v območju padanja drevesa ne nahajajo gledalci, živali ali ovire.
Podiranje dreves je nevarno opravilo in se ga je treba naučiti. Če ste začetnik pri izvajanju tega dela ali pa nimate izkušenj, raje pustite takšno delo! Najprej opravite potrebno šolanje za izvajanje tega dela. (Slika 12)
SLO
Smer padanja drevesa:
- Najprej predpostavite smer padanja drevesa z upoštevanjem težišča krone drevesa in smer vetra. Verižna žaga mora teći neposredno pred stikom žage z deblom. Vključite verižno žago. V smeri padanja drevesa izžagajte izrez v deblu. Na nasprotni strani tega izreza izvršite vodoravni rez v deblo (rez za podiranje).
- Namestite zarezo podiranja, ki bo zagotovila smer podiranja.
- Preverite smer padanja. Če morate popraviti zarezo podiranja, potem zmeraj dodatno izrežite po celi širini.
● Opozorilni klic : „Pazi, drevo pada I“ - Šele sedaj izvršite rez podiranja drevesa. Rez izvršite višje od dna zareze. Pravočasno vstavite zagozdo.
- Ne odstranjujte zagozde, le-ta služi kot tečaj. Če prekinete zagozdo, se bo drevo nekontrolirano podrlo.
● Zabijajte zagozde, ne žagajte naokrog. - Ko drevo pada, stopite nazaj. Opazujte prostor padanja krone drevesa. Pričakujte območje gibanja krone drevesa pri padanju. Ne delajte naprej pod visečimi vejami krone drevesa.
Ne podirajte:
- će ne morete imeti pregleda nad posameznimi stanji v območju podiranja, n. pr. v megli, dežju, snegu ali mraku;
- če ni možno sigurno predvideti smer padanja zaradi vetra ali sunkov vetra. Dela na podiranju dreves na stmem področju, na poledenelih tleh ali zmrznjenih in razkopanih tleh izvajajte samo takrat, ko lahko zagotovite varni položaj telesa.
Izklop žage: Potegnite vtikač iz vtičnice.
Pri podiranju drevesa morate potem namestiti zagozdo v vodoravni rez. Pri pomikanju nazaj po izvedbi reza za podiranje morate paziti na padajoče veje.
Pribor:
Uporabljajte izključno originalne nadomestne dele
Vodilni list žage 45.003.31
Veriga žage 45.003.11
Vzdrževanje in čiščenje
Pred začetkom vsakega dela na stroju potegnite
vtikač iz električne omrezne vtičnice!
Prezračevalna odprtina naj je zmeraj prosta in čista.
Na verižni žagi lahko izvajate samo vzdrževalna dela,
ki so opisana v navodilih za uporabo. Na električni
86
Odprava motenj
SLO
| Motnja | Vzrok | Odprava |
| Motor se ne zažene ni električnega toka Preverite električno vtičnico, kabel, žlco, vtikač. Poškodbe na kablu: Popravilo naj izvrši servisna služba. Prepovedano je krpanje kabla z izolimim trakom. Poškodovane vti kače je treba zamenjali z novimi v servisni službi.verižna zavora Glej točko 16 in 17 „Verižna zavora“ in „Izklop verižne zavore“. | ||
| Veriga se ne obrača verižna zavora Preverite verižno zavoro, po potre bi jo izklopite. | ||
| Slab učinek žaganja veriga je topa, Preverite pravilno montažo verige veriga je napačno montirana Preverite napetost verige napetost verige | ||
| Žaga se težko vrti napetost verige Preverite napetost verige Veriga pada iz lista | ||
| Veriga se močno segreva mazanje verige Preverite stanje olja (suha) Preverite mazanje verige | ||
Ne uporabljajte električne verižne žage, će stikalo za Vklop/Izklop ne deluje.
V primeru vseh drugih motenj delovanja žage, se obrnite na pooblaščeno delavnico servisne službe, na našo centralno servisno službo ali na Vašega prodajalca žag.
HR
1. Komandni elementi
1 Prednja ručka
2 Prednji štitnik ruke
3 Poklopać spremnika za ulje
4 Kanal za dovud ulja
5. Vudeći svorniak
6 Vijak za zatezanje lanca
7 Lanac pile
8 Mač
9 Zvijezda za preusmjeravanje
10 Stražnja ručka
11 Stražnji štitnik ruke
12 Lančanik
13 Svornjak za zatezanje lanca
14 Otvor za zatezanje lanca
15 Poklopac
16a Šestorobridna matica
16b Opružni prsten + kolut
17 Pandžasti graničnik
18 Prekidač
19 Zapor prekidača
20 Korice za mač
21 Uljokaz
22 Sigurnosna sklnpka sistema za dvije ruke
23 Vijak za podešavanje količine ulja
2. Tehnički podaci
| Nazivni napon 230 V ~ 50 Hz | |
| Nazivna snaga 2000 W | |
| Duljina reza, max.: 40 cm | |
| Brzina reza pri nazivnom broju okretuja 22 m/s | |
| Kapacitet sprennika za ulje 85 ml | |
| Težina hez mača + lanca ,17 kg 3,7 kg | |
| Kočnica lanca 0,1 sec | |
| Razred zaštite II / | |
| Garantirana razina zvučne snage pod opterećenjem 106 dB(A) | |
| Razina zvučnog tlaka pod opterećenjem 84 dB(A) | |
| Uhrzanje: stražnja ručka pod opterećenjem 4,4 m/s (odredjeno pn FN 50144) prednja ručka pod opterećenjem 3,3 m/s |
3. Tumač tablice
- Maksimalna duljina reza: max. 400 mm
- Nosite zaštitnu opremu za glavu, oči i sluh
- Pažnja! Pročitajte naputak za rad i uvažite upozorenja i sigurnosne upute
- Kada je kabel oštećen, izvadite utikač iz utičnice!
- Čuvati od vlage
88
4. Sigurnosne upute
Za neprozo, ki je navodena v navodilih, dolimo 5 leti garancije v primoru, će bi bil neš protvoči pomankijv. 6 letni rok začno teći s promesom pametva ali e prevzemom neproze i strani kupca. Predpogoj za uvarivanjeje garancije je nedna prevalno uzdrživanje v všedu: z nasotili za uporabo ter namenslok predpisana upanba raške neproze.
Barnoumevno jo, da v roku teh 5 let ostanejo za Vas v veljavl Vaše zakenito pravlice glede jamstva za proizvod.
Banencijs vela za obročnje Zwerne Republko Namizje si passanzenh dačiš regionalnega glavnega procajnega partnerja kot depalnić k iskolom svatavnim zakonskim prodpisom. Prostmo, čo upčetovalo Vešo kontakstre osebo v pristojni serveni službi si na spota, navedenem nasčevu serviciu službe.
F GARANTIE
Lastnik električnega aparata je namesto vračanja aparata dolžan sodelovati pri pravilnem recikliranju v primeru odpovedi lastništvu aparata. Stari aparat se lahko v ta namen preda tudi na prevzemnim mestu, katero izvaja odstranjevanje v smislu državnega zakona o ravnanju z odpaki. To se ne nanaša na starim aparatom priloženih delov pribora in pripomočkov brez električnih sustavnih delov.
Alternative s recikliranjem u odnosu na zahtjev za povrat uredjaja:
Samo za dežele članice EU:
Ne mečite električnega orodja med hišne odpadke.
V skladu z evropsko smernico 2002/96/EG o starih električnih in elektronskih aparatih in uporabo državnih zakonov je potrebno električna orodja zbirati ločeno in odstranjevati v namen reciklaže v skladu s predpisi o varovanju okolja.
© Samo za zemlje Europske zajednice
Ponats al druga vrste razmnožovanje dokumentacija in spromjajočih dokumentov proizvocov proizvajalca, tudi v izvlčkih, je dovoljeno samo z izrechni soglesjorn firme ISO GmbH.
