BRUKSANVISNING HEKE 2240 Hurricane

6.3 Beskyteltsestanordning

Motorbremse

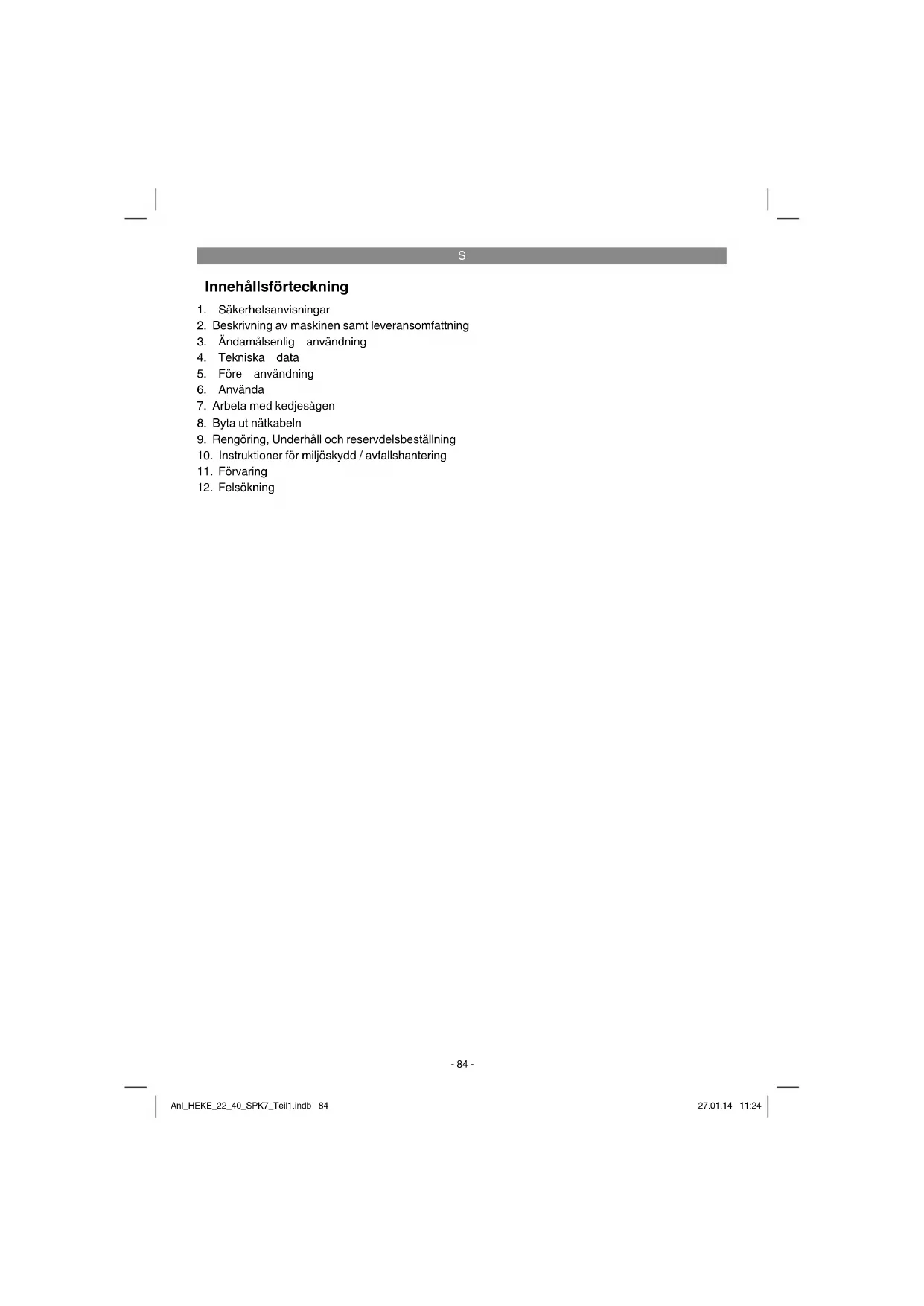

Innehállsforteckning

1. Sakerhetsanvisingar
2. Beskrivning av maskinen samt leveransomfattning
3. Åndamälsenig användning
4. Tekniska data
5. Färe användning
6. Anvanda
7. Arbeta med kedjesagen
8. Byta ut natkabeln
9. Rengöring, Underhäll och reservdelsbeställning
10. Instruktioner für miljöskydd / avfallshantering
11. Forvaring
12. Felsökning

S

Obs!

Innan maskinen kan anvandas maste särskilda sakerhetsanvisningar beaktas fort forhindra olyckor och skador. Läsoridafor noggrant igenomenna bruksanvising och dessa sakerhetsanvis- naringar. Forvara dem paett sakert stalle saatt du alltid kan hitta onskad information. Om maskinen sha overlatas till andra personer maste avenenna bruksanvising och dessa sakerhetsanvis- naringar medfolja. Vi overtar inget ansvar for olyckor erler skador som har uppstatt omenna bruksanvising ell sakerhetsanvisingarna asidosatts.

Läs alla sakerhetsanvisingar och instrukti- oner. Försummelser vid iaktagandet av sakerhetsanvisingarna och instruktionerna kan fororsaka elstöt, brand och/eller svåra skador. Forvara alla sakerhetsanvisingar och instruktioner for fremtiden.

Förklaring av symbolerna på maskinen (bild 27):

1. Läsigenom braksanvisingen
2. Använd ögonskydd
3. Anvand horselskydd
4. Utsatt inte maskinen for regn
5. Dra omedelbart ut stickkontakten ur uttaget om ledningen har skadats eller kapats
6. Maximalt saggjup

2. Beskrivning av maskinen somt leveransomfattning

2.1 Beskrivning av maskinen (bild 1-2)

1. Tagganslag
2. Främre handskydd
3. Främre handtag
4. Bakre handtag
5. Brytarsparr
6. Strömbrytare
7. Olietanklock
8. Kedjehulsskydd
9. Fästskruv für kedjehjulsskydd
10. Kedjespannskruv
11. Indikering av kedjeoljans niva

12. Kabeldragavastning

13. Nätkabel

14. Indikering for drift / overbelastning
15. Bakre handskydd
16. Svard
17. Sågkedja
18. Svardskydd

2.2 Leveransomfattning

Kontrolera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta Kontakt med värt servicecenter erler byggmarknaden dar du köpte Produkten inom fem dagar after att du köpte articeln. Tänk pa att du maste visa upp att giltigt kvitto. Beakta även garantitabelen i garantibestammelserna i slutet av bruksanviseningen.

• Oppna forpackningen och ta forsiktigt utprodukten ur forpackningen.
• Ta bort forpackningsmaterialiet samforpacknings- och transportsakringar (om forhan-den).
• Kontrollera att leveransen ar komplett.
• Kontrollera om Produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjlig på forpackningen tills garantitiden har gatt ut.

Varning!

Produkten och forpackningsmaterialiet ar ingen leksak! Barn fär inte leka med plastpäsar, folie eller smådeler! Risk for att barnsväljer delar och kvävs!

Original-bruksanvising
Sakerhetsanvisiningar

3. Ändamåsenlig användning

Kedjesågen ar avsedd for fällning av träd somt for ságning av stammar, grenar, trabalkar, brador osv. och kan användas till bada kap- och langssagning. Sagen ar inte avsedd for ságning av andramaterialän virke.

Maskinen far endast anvandas till sitt avsedda andamal. Anvandningar som stracker sig utover detta anvandningsomrade ar ej andamalsenlga. For materialskador erer persorskador som resultar av sadan anvanding ansvarar anvandaren/ operatoren sjalv. Tillverkaren patar sig inget ansvar.

S

Tänk pa att varaprodukter endast fär användas till andamalsenigt syfte och inte har konstruerats for yrkesmagg, hantverkmassig eller industriell använding. Vi ger dārfor ingen garanti omprodukten ska anvandas inom yrkesmaggica, hantverkmassiga aller industriella verksamheter erller vid liknande aktivitet.

4. Tekniska data

Natspanning: 230 V ~ 50 Hz

Nominell effekt: 2200 W

Tomgangs-varvital 7600 min

Svardlangd 400 mm

Saglangd max.: 375 mm

Saghistigvetid nominell varvital: 15,5m/s

Oljetankens volym: 300 ml

Buller och vibration

Buller- och vibrationsvarden har bestamts enigt EN 60745.

Ljudtrycksniva L. 95,3 dB(A)

Osakerhet K_pA 3 dB

Ljudeff ektniva 106,3 dB(A)

Buller kan leda till att horseln forstors.

Totala vibrationsvarden (vektorsumma i tre riktningar) har bestamts enligt EN 60745.

Handtag vid belastning

Vibrationsemissionsvärde a_b = 4,52m / s^2

Osakerhet K = 1,5m / s^2

Varning!

Vibrationsemissionsvardet som anges har matts upp med en standardiserad provningsmetod och kan variera beroende pa vilket satt som elverkygety anvika I undantagsfall kan det faktiska vardet avika fran det angivna vardet.

Vibrationsemissionsvardet som anges kan anvandas om man vill jamfora oika elverktyg.

Vibrationsemissionsvardet som anges kan även anvandas for en forsta bedomning av inverkan frän elverktyget.

Begransa upppomsten av buller och vibration till.
ett minimum!

• Anyendast intakta maskiner.
• Underhäll och rengör maskinen regelbundet.
  Anpassa ditt arbetssatt till maskinen.
  Overbelasta inte maskinen.
  Lämna in maskinen for översyn vid behov.
  Slafiran maskinen om den inte anvands.
  Bärhandscar.

5. Färe användning

Innan du ansluter maskinen mäste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data.

Dra alltid ut stickkontakten innan du gör nagra installinger pa maskinen.

Obs! Anslut inte kedjesågen till elnätet forrän den har monterats komplett och kedjespänningen har ställts in. För att undvika skador maste du alltid bärä skyddshandskar när du utfor arbeten på kedjesågen.

5.1 Montera svardet och sagkedjan

• Packa noggrant upp alla delar ur forpackningen och kontrollera att allt ar komplett (bild 2).
• Lossa på fästskruven till kedjehjulsskyddet (bild 4).
  Ta av kedjehulsskyddet (bild 5).
  Lagg in kedjan i svardets spar enligt beskrivningen i bilden (bild 6/pos. A).
  Lagg in svardet och kedjan i fasst i kedjesagen enligt beskrivningen (bild 6). Lagg kedjan runt om det drivande kugghjulet (bild 6/pos. B).
  Satt fast kedjehjulsskyddet och fäst med fästkruven (bild 7). Obs! Dra inte at fästkruven slutgiltigt forran kedjespanninger har ställts in (se punkt 5.2).

S

5.2 Spännà sāgkedjan

Obs! Dra alltid ut stickkontakten innan du kontrolerar eller staller in maskinen. For att undvika skador maste du alltid bara skyddshandskar när du utfor arbenet på kedjesagen.

• Lossa pä fästskruven till kedjehjulsskyddet med ett par varv (bild 4).
  Stall in kedjespaffeningen med kedjespanskriven (bild 8). Vrid at hoger for att hoja kedjespaffeningen, vrid at vanster for att sanka kedjespaffeningen. Sagkedjan ar korrekt spand nar den kan lyfas med ca 3-4 mm i mitten av svardet (bild 9).
• Skruva fast fästskruven till kedjehulsskyddet (bild 7).

Obs! Alla kedjelänkar maste ligga i svardets styrspar pa avsett vis.

Instruktioner for att spanna kedjan

Sågkedjan måste ha spånts korrekt for att sagen ske kunna användas sækert. Kedjespänngen stammer om kedjan kan lyfas med 3-4 mm i mitten av svärdet. Eftersom sågkedjan varms upp under sagning, vilket innebár att den blir langre, mæste du kontrollera kedjespänngen var 10:e minut och justera in spanninger vid behov. Detta gäller särskilt for nya sågkedjor. Spann av sågkedjan after att du har sāgat fardigt eftersom kedjan blir kortare nar den svalnar. På sätt kan du forbhindra att kedjan skadas.

Obs! Dra alltid ut stickkontakten innan du kontrollerar eller staller in maskinen. För att undvika skador måste du alltid bara skyddshandskar nar du utfor arbeten på kedjesagen.

Obs! Använd aldrig kedjanutan sāgkedjeolja! Kedjesägenkommen att skadas om den används utan sāgkedjeolja ull om oljenivān befi nner sig under minimum-markeringen (bild 10/pos.B)!

Obs! Beakta temperaturforhallandena: Olika omgivningstemperaturer kraver smorjmedel med mycket olika viskositet. Vid laga temperaturer behovs tunnflytande oljor (lag viskositet) for att skapa en tilracklig smorjfi lm. Om du anvanderamma slags olja under sommaren,kommen denna att bli annu mer flytande pa ground av de hogre temperaturerna.Darigenom fi nns det risk for att smorjfi Imen inte langer tacker alla avsedda ytor. Kedjan kan overhettas och skadas. Dessutom forbranner smorjoljan vilket leder till onodiga utslapp till luften.

Fylla pa oljetanken

Stall sagkedjan pa en jamm yta.
Rengör området rund omkring oljetankloket (bild 10/pos. A) och öppna sedan locket.
Fyll pa tanken pa sagkedjeolja. Se till att ingen smuts trangler in i tanken aftersom detta kan leda till att oljemunstycket tappis till.
Stangoljetankloket.

6. Anvanda

6.1 Ansluta till elnätet

• Anslut nätkabeln till en lámplig forlängnings-kabel. Kontrollera att forlängningskabeln ar tillräcklig dimensionerad for kedjesågens effekt.
  Säkra forlängningskabeln mot dragkrafter och oavsiktlig urkoppling enlgit beskrivningen i bild 12.
  Anslut forlangningskabeln till ett jordat vagguttag som installerats enligt gallande foreskrifter.

Vi rekommenderar att du anvander en kabel i signalfarg (rod ether gul)). Detta minskar risken for att den skadas av misstag av kedjesagen.

6.2 Sla pa / ifran maskinen

Slá pá maskinen

Häll fast kedjesågen med báda handerna på handtagen,enligt beskrivningen i bild 13(tummen under handtaget).
Tryck in brytarsparren (bild 1/pos. 5) och hall den sedan intryckt.
Slå på maskinen med strombrytaren. Nu kan du släppa brytarsparren.

Slå ifrån maskinen

Slapp strombrytaren (bild 1/pos. 6).

Den inbyggda bromsen ser till att den roterande sagkedjan stannar inom mycket kort tid. Dra alltid ut stickkontakten om du avbryter ditt jobb.

Obs! Bar endast sagen i det framre handtaget! Om sagen ar ansluten och du bar den endast i det bakre handtaget som ar forsett med brytarna, fi nns det risk for att du av misstag trycker in brytarsparren och strombrytaren samtidigt och kedjesagen startup.

S

Förklaring av indikering for drift / overbelastning (bild 1/pos. 14)

Grön Iysdiod:

Den grona lysdioden indikerar att maskinen ar i drift.

Röd lysdiod:

Den röda lysdioden tänds nar maskinen ar überbelastad och slocknar inte forrän maskinen slas ifrän och slas på igen.

6.3 Skyddsanordningen motorbroms

Motorbroms

Motorn brosar genast sagkedjan nár strombrytaren (bild 1/pos. 6) har slappts erer om stromforsorjningen har brutits. Därigenom kan risken for persorskador pga. en afterroterande kadja sankas markant.

Kedjbebroms

Kedjebromsen ar en skyddsmekanism som utloses av det framre handskyddet (bild 1/pos.2). Om kedjesagen slungas tillbaka pga. en rekyl, utloses kedjebromsen varefter sagkedjan stoppas inom kortare tid an 0,1 sekunder. Kontrolera regelbundet kedjebromsens Funktion. Fäll fram handskyddet (bild 1/pos.2) och forsok att sla pa kedjesagen. Sagkedjan fär inte kunna startas. Dra tillbaka det framre handskyddet (bild 1/pos.2) tills det snapper fast for att lossa pa kedjebromsen.

Obs! Sagen fär endast användas om skyddasnordningarna ár intakte. Försök inte att reparera sakerhetsrelevanta skyddsanordninger på egen hand,utan kontakta vär service eller en liknande kvalifi cerad verkstad.

Handskydd

Det främre handskyddet (fungerar samtidigt som kedjebombs) (bild 1/pos. 2) och det bakre handskyddet (bild 2/pos. 15) skyddar fi ngrarna mot skador av sagkedjan for det fall att kadjan skulle brista vid overbelastning.

7. Arbeta med kedjesagen

7.1 Forberedelser

Kontrolera nedanstäende punkter varje gang innan du anvander maskinen sa att du kan arbeta sakert:

Kedjesagens skick

Granska kedjesågen innan du börjar arbenta. Kontrollera om kapan, natkabeln, sagkedjan aller svärdet har skadats. Använd aldrig en maskin som har uppenbara skador.

Oljetak

Niván oljetanken. Kontrollera även medan du anvander maskinen at tillracklig mangd olja fi nns i tanken. Anvand aldrig sagen om olja saknas aller om oljenivan har sjunkit under minimum-markeringen (bild 10/pos. B). I annat fall fi nns det risk for att kedjesägen skadas.

En pafyllning racker i genomsnitt till 15 minuters sagning, beroende av pauser och belastning.

Sågkedja

Sågkedjans spanning, skärens skick. Ju vassare sågkedjan ar, defaulted lättare kan kedjesagen hanteras, samtidigt som den kan kontrolleras bättre. Detsamma gäller for kedjespenningen. Kontrolera även kedjespenningen var 10:e minut medan du anvander maskinen. Detta forbättrar din arbetssakerhet! Särskilt nya sågkedjor tenderar att tanjas i större man.

Kedjebroms

Kontrolera kedjebromsens Funktion enligt beskrivningarna i kapitel "Skyddsanordninger" och lossa den direfter.

Skyddskiäder

Bar tvunget passande, tatt atsittande skyddsklader som tex byxor med sagskydd, handskar och skyddsskor.

Horselskydd och skyddsglasogon

Vid fällning och arbeten i skogen maste du alltid bärä skyddshjälm med integrerat horsel- och ansiktsskydd. Detta skyddar dig mot grenar som faller ned och som slär tillbaka.

S

7.2 Forsklaring av lampliga metoder vid grundlaggande arbeten

Falla trad (bild 14-17)

Om tvãller fl er personer samtidigt sãgãr och fãl-ler trad, sa bôr avständet mellan dessa personer som sãgãr och fãlser vara minst dubbelt sa stort som hõjden pa trãdet som sca fallas (bild 14). Nâr du fãlser trad maste du se till att inga andra personer utsäts forara, att trãdet inte faller pa el- eller teleledninger samt att inga materiella skador fororsakas. Om ett tradkommen i kontakt med en elledning maste behörigt elbolag genast underrattas.

Vid sängng pa sluttningar maste anvandaren sta ovanfor tradet eftersom tradet kommer att glida erler rulla nedat after att det har fällts (bild 15). Bestam en flyktvag innan du faller tradet och se till attenna vag ar fri. Flyktvagen maste leda snett bakat fran tradets tankta fallinje, enlistg beskrivningen i bild 16 (A= farozon, B= fällrik-ting, C= fl yktzon).

Innan du fäller tradet mäste du granska tradets lutting, var större grenar fi nns samt aktuell vindriktning for att kunna bedöma tradets fallrikting Smuts, stenar, lös bark, spik, klamrar och tradmäste hallas pa tillräckligt avstand frän tradet.

Sagariktskar (bild 17)

Sága en skára (A) i rát vinkel mot tradets fällriknting. Djupet pàenna skára maste uppá till 1/3 av tradets diameter, se beskrivningen i bild 17. Sága forst det undre vagrata riktskaret (1). Därigenom kan man forhindra att sāgkedjan ell er svardet klams fast nár det andra riktskaret sagas.

Saga fällskär (bild 17)

Gör fällskäret minst 50 mm over det vagrata riktskäret. Sága fällskäret (B) parallellt till det vagrata riktskäret. Tänk på att fällskäret inte fär sāgas alltför djupt i stammen. En brytmän (D) som fungerar som ett gängjärn maste fi nnas kvar. Brytmänen skä forhindra att trädet vrids runt och faller på fel häll. Sága inte igenom brytmänen. När du sāgar fällskäret och narmar dig brytmänen skä tradet börsa falva. Om det visar sig att trädet ev. inte faller i onskad fallrikting (C) eller lutar bakat och klämmer fast sagkedjan, mestre du avbryta fällskäret och sätta in kilar av tra, plast ell er alumi-nium for att skäret skä oppnas. Därefter kan du du falla tradet.

När tradet börjar falla maste du ta ut kedjesågen ur skäret, lagga ned sagen och sedan lamna farozenen via den planerade fl yktvagen. Se upp for grenar som faller ned och se till att du inte snavar.

Avkvistning

Detta innebar att man sagar av grenar fran tradet som har fällts. Vanta med att saga av storre grenar som stottar upp den liggande tradstammen tills stammen har kapats. Saga av minde grenar underifran och upp med ett snitt enligt bild 18 (A = sagriktning vid avkvistning, B = hall tillrackligt avstand till marken, lat grenar som stottar upp stammen vara kvar). Grenar som star under spanning sha sagas underifran och upp for att forhindra att sagen klams fast.

Kapa trädstammen

Delta inebär att det fällda tradet kapas till minde. delar. Se till att du star stabilt och att din kroppsvikt ar jämnt fordelad pa bada fotter. Om mögigt ska stammen stottas upp med grenar, balkar eller. kilar. Folj de enkla instruktionerna fort underlatta sagningen.

Om tradstammen ligger emot marken med sin kompletta langd, se bild 19, maste du saga ovanifr. Var forsiktig sa att du inte sagar i marken.

Om endast trädstammens ena andere ligger emot marken, se bild 20, maste du first saga 1/3 av stammens diameter fran undersidan (A) for att undvika att stammen splittas. Gor det andra snittet ovanifran (2/3 av diametern) pa sama hojd som det forsta snittet (B) (darmed kan du undvika att sagkedjan klams fast).

Om tradstammens bāda Āndar ligger emot marken, se bild 21, maste du Först sāga 1/3 av stammens diameter fran ovensidan for att undvika att stammen splittas (A). Gör det andra snittet underifran (2/3 av diametern) på sama höjd som det Första snittet (B) (därmed kan du undvika att sagkedjan klams fast).

Vid sagning pa sluttningar maste du alltid st avonfor tradstammen enligt beskrivningen i bild 15. For att behalla kontrollen nara du sagar igenom stammen maste du reducera trycket mot slutet av sagningen, men anda fortfarande halla fast i kedjesagens handtag. Se till att sagkedjan inte ror vid marken. Efter att du har sagat fardigt, vanta tills sagkedjan har stannat helt innan du drar undan kedjesagen. Sla alltid ifran kedjesagens motor innan du garr till纳税人trad.

7.3 Rekyl

En rekyl innebär att den lopande kedjesagen plotsigt slar uppat och bakat. Orsaken ar ofta att svardets spets harkommen at virket aller att sagkedjan har klamts fast.

Vid en rekyl uppstar plotsliegt stora krafter utan forvarning. Detta innebar att kedjesagen ofter reagerar okontrollerat. Foljden kan bli allvariga personskador på användaren ellersoni ompivningen. Vid sidoriktad sagnig, sned-ller langssagnig ar risken for rekyler sarskilt stor eftersom tagganslaget inte kan sattas in. Undvik därfor i storstma moliga man sadana sagningar och var sarskilt forsiktig om sadana arbeitsuppgift ter anda inte kan undvikas!

Risken for rekyler ar sarskilt stor om du satter svardspetsen mot virket eftersom detta ger den storsta havstangseff ekten (bild 22). Satt alltid emot sagen sa plant som mojigt och nara tagganslaget (bild 23).

Obs!

Se alltid till att kedjespanningen stammer!
Anvandendastintakatiedkjesagar!
- Använd endast sāgkedjor som har slipats pā foreskrivet satt!
Sagaldrigpahjoderovanfordinaaxlar!
Saga aldrig med svardets ovankant ellerspets!
Häll alltid fast kedjesågen med báda händernal
Använd om möjlig tagganslaget som havpunkt.

Var särskilt fösiktig nar du sāgar virke som stär under mekanisk spansning! Virke som stär under spanning och som frigörns fran denna spansning nar det sāgasigenom kan under vissa omstandigheter reagera helt okontrollerat. Detta kan leda till allvarliga personskador eller dödsolyckor (bild 24-26).

Endast utbildat yrkesfolk fár utfora sádana arbeiten.

Om natkabeln tillenna produkt har skadats maste den bytas ut av tillverkaren, kundtjanst ell er av en annan person med liknande behorighet ettersom det annars fi nns risk for personskador.

9. Rengöring, Underhäll och reservdelsbeställning

Obs!

Dra alltid ut stickkontakten infor rengoring.
Doppa aldrig ned maskinen i vatten aller andra vatskor for rengoring.
Forvara kedjesagen pa en saker och torr plats utom rackhall for barn.

9.1 Rengora maskinen

• Rengör spannmeikanismen regelbundet. Blas av med tryckluft eller rengör med en borste. Använd inga verktyg till rengöringen.
  Se till att handtagen halls fria fran olja sa att du alltid kan halla fast maskinen saker.
• Rengör maskinen vid behov med en fuktig tygduk och ev. med milt diskmedel.
• Om kedjesagen inte sca användas under langre tid sca kedjeoljan tappas ut ur tanken. Lagg sāgkedjan och svardet under kort tid iett oljebad och linda sedan in i oljepapper.

9.2 Kolborstar

Vid overdrivning gnistbildning maste du lata en behörig elinstallator kontrollera kolborstarna.
Obs! Kolborstarna fär endast bytas ut av en behörig elinstallator.

9.3 Underhäll

Byta ut sagkedjan och svardet

Svardet maste bytas ut

om styrsparet i svardet har slitits ned
om brythjulet i svardet har skadats eller slitits ned

Följ instruktionerna i kapitel "Montera svard och sagkedja".

Kontrollera den automatischke kedjesmörjinngen

Kontrollera regelbundet den automatiska kedje-funktionen fort forebygga overhettning aftersom detta kan leda till skador pa svard och sagkedja. Riktasvardspetsen mot en jamn yta (brada, sagyta pa timmer) och lat kedesagen kora. Om du nu kan se ett oljespar som blir allt kraftigare ar detta ett bevis fort den automatiska kedjesmorjingen fungarar. Om inget tydligt oljespar syns, las igenom motsvvarande instruktioner i kapitel "Felsokning". Om dessa instruktioner inte ar tillracklgfor att atgarda felet, kontakta var service ell er liknande kvalifi cerad verkstad.

S

Obs! Rör inte vid ytan. Häll ettilräcklig sakerhetsavstand (ca 20 cm).

Slipa sagkedjan

Kedjesågen kan endast användas eff ektiv om sāgkedjan är vass och befi nner sig i fullgott skick. Därigenom sänks även risiken for rekyler. Vänd dig till en äterförsäljare som kan slips a sāgkedjan at dig. Forsök inte slips a sāgkedjan pa egen hand, savida du inte har lampliga verktyg och tillräcklig erfarenhet av sabana arbeten.

9.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdeler:

• Masktyp
• Maskinensartikel-nr.
• Maskinensident-nr.
  Reservdelsnummer for erforderlig reservdel Aktuella priser och ytterligare information fi nns pa www.isc-gmbh.info

10. Instruktioner for miljöskydd / avfallschantering

När maskinen skå skrotas mäste den avfallschan- teras enligt gällande foreskrifter. Kapa nätkabel for att utesluta att maskinen används av andrapersoner. Kasta inte maskinen i hushállssopornatautan lamna in den till att insamlingsställe for elskrot. Tänk på att skydda milón! Hör after med din commun som kan informera dig om adresser och öppettider. Lämna även in forpackningsmaterial och skrotade tillbehördsdelar till behöriga insamlingsställen.

11. Forvaring

Forvara Produkten och dess tillbehör på en mörk, torr och frostfri plats samt otilgängligt for barn. Den bösta forvaringstemperaturen ar mellan 5 och 30^ . Forvara elverktyget i originalforpackningen.

12. Felsökning

Obs!

Tänk pà att slá ifrán maskinen och dra ut stickkontakten innan du böjar söka after fel.

I tabellen nedan visas en del störmingssymptom samt beskrivningar for att atgärda dessa störningar om maskinen inte fungerar på rätt satt. Kontakte din serviceverkstad om du inte kan lokalisera och atgärda problemet.

Orsak Störning	Åtgärder
Kedjesågenfunge-rar inte	- Rekylbromsen har lõst ut- Ingen strömförsörjning- Vägguttaget ar defekt- Förlängningskabel ar skadad- Säkringen ar defekt	- Dra tillbaka handskyddet till ut-gängslaget- Kontrollera strömförsörjningen- Prova en annan strömkälla, byt vid behov- Kontrollera kabeln, byt ut vid behov- Byt ut säkringen
Kortaavbrott uppSTAR medan ked-jesågen kör	-Elkabelnärskadad- Extern glappkontakt- Intern glappkontakt- Strömbrytaren ar defekt	-Kontaktaenspecialverkstad-Kontaktaenspecialverkstad-Kontaktaenspecialverkstad-Kontaktaenspecialverkstad
Sågkedjan År torr -	Ingen olja i tanken- Avluftningen i oljetankloket ar till-täppt- Oljeutloppskanalen ar tilltäppt	-Fyllpåløla-Rengör oljetanklocket-Rengör oljeutloppskanalen
Kedjebromsenfun-gerar inte	-Problemmedkopplingsmekanis-men i det främre handskyddet	-Kontaktaenspecialverkstad
Kedjan/svärdetblr hett	- Ingen olja i tanken- Avluftningen i oljetankloket ar till-täppt- Oljeutloppskanalen ar tilltäppt- Kedjan År trubbig	-Fyllpåløla-Rengör oljetanklocket-Rengör oljeutloppskanalen-Slipa eller byt ut kedjan
Kedjesågenrycker, vibrarer erller sagsardälgt	- Kedjespänningen År for låg- Kedjan År trubbig- Kedjan År sliten- Sågtänderna pekar på fel hull	-Ställ linkedespenningen- Slipa eller byt ut kedjan- Byt ut kedjan-Montera saggkedjan med tänderna på rätt hull

Kasta inte elverktyg i hushaillssoporna.

Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av aller innehälter elektriska eller elektroniskaprodukter och dess tillampnning i den nationella lagstiftningen, maste forbrukade elverktyg källsorteras och lämnas in for miljovänlig atervinning.

Atervinnings-alternativ till begaran om atersandning:

Som ett alternativ till returnering ar agaren av elustrustingen skydig att bidraga till andamalsenlig avfallshantering for det fall att urustningen ske skrotas. Efter att den forbrukade urustningen har lamnats in till en avfallsstation kan den omhandertas i enlighnet med gallande nationella lagstiftning om atervinning och avfallshantering. Detta gäller inte for tilbehördsdalar och hjälpmedelutan elektriska komponenter vars syfte har varit att komplettera den forbrukade urustningen.

Eftertryck eller annan duplicering av dokumentation och medfoljande underlag forprodukterna, även utdrag, ár endast tillatet med uttryckligt tillstand frän iSC GmbH.

Med forbéhäll für tekniiska andringar.

• Produktken uppyller kraven i EN 61000-3-11 och ar unterkastad särskilda anslutningsvillkor. Detta betyder attprodukten inte fär anslutas till valfria anslutningspunkter.
• Vid bristfälliga villkor i elnätet kan maskinen orsaka temporàra spanningsvariationer.
• Produktken fär endast användas vid anslutningspunktter som a) inte överskrider en max. tillaten natimpedans Z sys på 0,25 + j0,25 Ω aller b) vars nät har en kontinuierlig strömbelastbarhet på minst 100 A für varje fas.
  I din egenskap som användare mäste du sakerstalla, vid behov i samrad med elbolaget, att anslunningspunkten)därprodukten skanvändas uppyller ett av ovan namnda villkor a)eller b).

SWE

Garantibestammelser

Firman iSC GmbH resp. byggmarknaden där du köpte Produkten garanter att ägårda brister erller byta utprodukten enligt nedanstäende oversikt, varvid lagstadgade garantiansprak inte paverkas.

Kategori Exempel Garanti
Brister i material eller konstruktion		24 mankinder
Slitagedelar* Svärd, kolborstar 6 mankinder
Förbrukningsmaterial/forbrukningsdeler*	Sågkedja Garanti endast vid omedelbardefekt (24 tim after köp / köp-datum)
Delar som saknas 5 arbetsdagar

• ingár inte tvunget i leveransomfattningen!

När det gäller slitagedelar, forbrukningsmaterial och delar som saknas garanter firman iSC GmbH resp. byggmarknaden där du köpte Produkten endast att bristerna ätgårdas resp. reservdilar skickas ut om bristerna reklameras inom 24 timmar (forbrukningsmaterial), 5 arbetsdagar (delar som saknas) resp. 6 manader (slitagedelar) after köp och köpdatum kan pāvisas med kvitto.

Vid brister i material aller konstruktion vill be dig att skicka in Produkten tillsammans med ett kompletti ifyllt produktkort. Det ar viktigt att du ger en detailjerad beskrivning av felet.

Besvara foljande fragor:

• Fungerade Produkten für stell ervar den defekt frän börgan?
• Märkte du av nagonting innanprodukten slutade att fungera (symptomerefdefekt)?
• Enligt din ösikt, vilken Funktion ar felaktig i Produkten (huvudsymptom)? Beskriv den felaktiga funktionen.

SWE

Garantibevis

Basta kund,

váraprodukter genomgár en strängkvalitetskontroll. Om denna Produkt mot formodan inte fungerpar ratt satt, beklagar vi detta och ber dig att kontakta var serviceavdelning under adressen som anges pa garantikortet,ller vanda dig till butiken dar du köpte produits.Foljande punkter galler for att du ska kunna gora ansprak pa garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantiansprak som regleras enligt lag paverkas inte avenna garanti. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna omfattar endast sādana brister iprodukten som bevisligen kan harledas till materi-al- ell tillverkningsfel. Vi avgör om sādana brister iprodukten skä atgårdas ell er omprodukten skabytas ut.

Tänk på att varaprodukter endast fär användas till ändamälsenigt syfte och inte har konstruerats for kommersiell, hantverkmüssig eller yrkesmüssig användning. Ett garantiavtal sluts dārfor ej om Produkten inom garantitiden har används inom yrkesmüssiga, hantverkmüssiga erer industriella verksamheter eller har utsatts for liknande pakänning.

3. Garantin omfattar inte:

• Skador på Produkten som kan harledas till att monteringsanvisingen missaktats eller på grund av felaktig installation, äsidosatt brupsanvising (t ex anslutning till felaktig natspanningller strömart), missaktade underhalls- och sakerhetsbestammelser, omprodukten utsats for onormala miljofaktorer eller bristfällig skötsel och unterhalb.

• Skador på produiten som kan harledas till missbruk erer ej andamalsenlig anvandning (tex overbelastning av produits eller anvanding av ej godkanda insatsverktyg erer tillbehör), främnde partiklar som har trängt in i produits (tex sand, sten aller damm, transportskador), yttre vändel erler yttre paverkan (tex skador after att produits fallit ned).

• Skador på produit eller delar av produits som kan harledas till bruksmüssigt, normalt eller for övrigt naturligt slitage.

• Garantitiden uppgar till 60 manader och galler fran datumet närprodukten koptes. Medan garantitiden fortfarande galler ska ansprak pa garanti stallas inom tvä vecor after att defekten faststalldes. Det ar inte mögigt att stalla ansprak pa garanti aftert att garantitiden har lopt ut. Garantitiden forlangs inte närprodukten repareras ell byts ut, dessutom medfor sādana arbeten inte att en ny garantitid börjar gälla for produit erer for ev. reservdelar som har monterats in. Delta galler även vid hembesök.

• Anmal den defekta Produkten på foljande webbplats for att gora ansprak på garantin: www.isc-gmbh.info. Om defekten i Produkten tacks av vara garantitjänster, fär du genast en reparerad ellery produit.

För slitage- och forbrukningsdeler som für delar som saknas hänvisar vi till begränsingarna i garantin enligt serviceinformationen som anges ienna bruksanvising.

FIN

Sisallysluettelo

S forklar foljande overensstammelse en. EU-direktiv och standarder for artikeln
