MANUALE UTENTE HEKE 2240 Hurricane

Puisance nominale: 2200 W

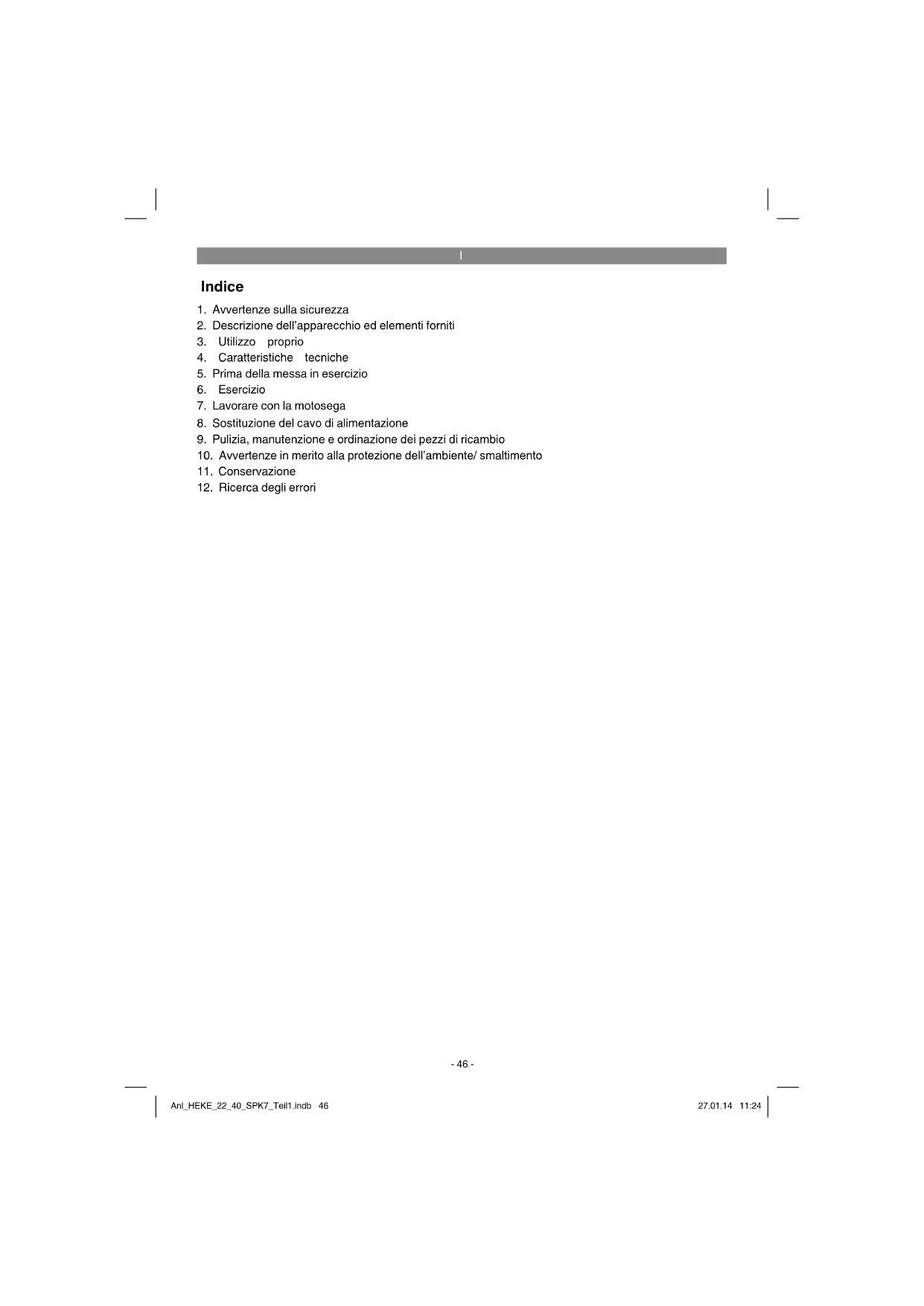

1. Avvertenze sulla sicurezza
2. Descrizione dell'apparecchio ed elementi forniti
3. Utilizzo proprio
4. Caratteristiche tecniche
5. Prima della messa in esercizio
6. Esercizio
7. Lavorare con la motosega
8. Sostituzione del cavo di alimentazione
9. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
10. Avverenze in merito alla protezione dell'ambiente/ smaltimento
11. Conservazione
12. Ricerca degli errori

Attenzione!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.

Aventimento!

Leggete tutte le avventenze di sicurezza e le instruzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avventenze e le istruzioni per eventuali necessità futur.

Spiegazione dei symboli sull'apparecchio (Fig. 27):

1. Leggete le istruzioni per l'uso.
2. Indossate occhiali protettivi
3. Portate cuff e antirumore
4. Non esponete l'apparecchio alla pioggia
5. Staccare subito la spina alla presa di corrente se il cavo è danneggiato o tagliato.
6. Prondita di tagli massima

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1-2)

1. Battuta della lama
2. Salvamano anteriore
3. Impugnatura anteriore
4. Impugnatura posteriore
5. Sicura
6. Interruftore ON/OFF
7. Coperchio del serbatoio dell'olio
8. Copertura del rocchetto per catena
9. Vite di fi ssaggio per copertura del rocchetto per catena

10. Vite tendicapeta

11. Indicazione del livello dell'olio per la catena

12. Dispositivo di eliminazione della trazione dal cavo
13. Cavo di alimentazione
14. Indicazione di esercizio/ sovraccarico
15. Salvamano posteriore
16. Braccio
17. Catena della sega
18. Protezione braccio

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di acquisito valido entro e non及其他 5 giorni lavorativi dall'acquisito o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio e anni i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio sino alla scadenza della garanzia.

Attenzione!

L'apparecchio e il materiale d'imballaggio non sono gliacattoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

• Istruzioni per l'uso originali
• Avvertenze di sicurezza

3. Utilizzo proprio

La motosega è concepita per abbattere alberi e per segare tronchi, rami, travi di legno, tavole ecc. e più essere impiegata per tagli trasversali e longitudinali. Non è adatta per tagliare materiali diversi dal legno.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esulla da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei danni e delle lesions di uomini tipo che ne resultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriiale. Non ci assumiamo una garanzia quando l'apparecchio viene usato in impresse commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Tensione di rete: 230 V ~ 50 Hz

Potenza nominale: 2200 W

Numero di giri al minimo: 7600 min

Lunghezza del braccio 400 mm

Lunghezza max. di taglio: 375 mm

Velocità di taglio a numero di giri nominale: 15,5 m/s

Capacità del serbatoio dell'olio: 300 ml

Grado di protezione: II/

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745.

Livello di pressione acustica L_pA 95,3 dB (A)

Incertezza K_pA 3 dB

Livello di potenza acustica L_yA 106,3 dB (A)

1. Incertezza Kwa 3 dB

Portate cuffi e antirumore.

Leff etdo del rumore puocausare la perdita dell'udito.

Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma EN 60745.

Impugnatura sotto carico

Valore emissione vibrazioni a_h = 4,52~m / s^2 Incertezza K = 1,5m / s^2

Aventimento!

Il valore di emissione di vibrazioni indicate è stato misurato secondo un tipo di prova normalizzato e può variarare a seconda del modo in cui l'elettrotensileiene utilizzato e, in casi eccezionali, può essere superiore al valore riportato.

Il valore di emissione di vibrazioni indicate più essere usato per il confronto tra elettrotensili di marchi diversi.

Il valore di emissione di vibrazioni cui essere utilizzatoanche per una valutazione preliminare dei rischi.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate sostanto apparecchi in perfetto sta- to.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vosto modo di lavorare all'apparecchio.
Non sovraccaricate l'apparecchio.
Fate eventually controllare l'apparecchio.
- Spegnete l'apparecchio se non lo utilizzato.
- Indossate i guanti.

5. Prima della messa in esercizio

Prima di insertire la spina nella presa di corrente assicuratve che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

Staccate sempre la spina di alimentazione prima di agli impostazione all'utensile.

Attenzione! Collegate la motosega alla rete elettrica solo dopo averla completenessmente montata e aver regolato la tensione della catena. Per evitare lesioni portate sempre guanti protettivi quando eseguite lavori sulla motosega.

5.1 Montaggio del braccio e della catena

• Togliete tutti i peszii dall'imballo e controllate che ci siano tutti (Fig. 2-3)
• Allentate la vite di fissaggio per la copertura della catena (Fig. 4)
• Togliete la copertura della catena (Fig. 5)
• Mettete la catena come raffigurato nella scanalatura perimetrale del braccio (Fig. 6/Pos. A)
• Inserite il braccio e la catena come raffigurato nella sede della motosega (Fig. 6). Nel far quello posizionate la catena intorno al pignone (Fig. 6/Pos. B).
• Montate la copertura del rocchetto della catena e fissatela con la vite di fissaggio (Fig. 7). Attenzione! Serrate definitivement la vite di fissaggio solo dopo aver regolato la tensione della catena (vedi Punto 5.2).

5.2 Tendere la catena della sega

Attenzione! Prima di anni lavoro di controllo e di regolazione staccate sempre la spina alla presa di corrente. Per evitare lesioni portate sempre quanti protettivi quando eseguite lavori sulla motosega.

• Allentate di alcuni giri la vite di fissaggio per la copertura della catena (Fig. 4)
  Regolate la tensione della catena usando la vite tendicatena (Fig. 8). Ruotando versus destra si aumento la tensione della catena, versosinistra si diminuisce. La catena della sega e tesa correttamente se al centro del bracciopuo essere sollevata di ca. 3 - 4mm Fig.9
• Serrate la vite di fissaggio per la copertura della catena (Fig. 7).

Attenzione! Tutti gli elementi della catena devono trovarsi nella scanalatura di guida del braccio.

Avvertenze per la tensione della catena:

La catena della sega deve essere tesa correttamente per garantire un esercizio sicuro. Potete videere che la catena della sega è tesa correttamente se al centro del braccio più essere sollevata da ca. 3-4 mm. Dato che la catena della sega si riscalda durante l'uso e quando cambia la sua lunghezza, controllate la tensione agli 10 min e regolatela se necessario. Ciò vale in particolare per catene nuove. Una volta terminato il lavoro allentate la catena della sega perché raff reddandosi si accorrcia. In tal modo evitate che la catena subisce danni.

5.3 Lubrifi cazione della catena della sega

Attenzione! Prima di agli lavoro di controllo e di regolazione staccate sempre la spina alla presa di corrente. Per evitare lesioni portate sempre quanti protettivi quando eseguite lavori sulla motosega.

Attenzione! Non usate mai la catena senza l'apposto olio. L'uso della motosega除去 l'olio per la catena o con un livello dell'olio al di fatto della marcatura del minimo (Fig. 10/Pos. B) comporta dei danni alla motosega!

Attenzione! Tenete presente la temperatura del momento: temperature ambiente diverse richiedono lubricanti con una viscità molto differente. In caso di basse temperature avete bisogno di oli fl uidi (bassa viscità) per creare una pellicola di lubricamente sufficiente. Se usate lo stesso olioanche in estate, quello diverterebbe ancora più fl uido a causa delle temperature più elevate. In tal modo si possono creare dei vuoti nella pellicola di lubrifi cante, la catena potrebze surriscaldarsi e subire dei danni. Inoltre l'olio lubrifi cante si brucia sviluppando inutilmente sostente nocive.

Riempire il serbatoio dell'olio

• Appoggiate la catena della sega su una superficie pianà.
• Pulite la zona del tappo del serbatoio dell'olio (Fig. 10/Pos. A) per poi aprirlo.
  Riempite il serbatoio di olio per motoseghe. Nel fare quello fate attenzione che nel serbatoio non penetrghi dello sporco in modo che l'ugello dell'olio non si ostruisca.
• Chudete il tappo del serbatoio dell'olio.

6. Esercizio

6.1 Allacciamento all'alimentazione di corrente

• Collegate il cavo di alimentazione ad un cavo di prolunga adatto. Fate attenzione che il cavo di prolunga sia adeguato alle prestazioni della motosega.
  Assicurate il cavo di prolunga come individato nella Fig. 12 contro le forze di tensione e il distacco improvviso dalla presa.
• Collegate il cavo di prolunga ad una presa con massa a terra regolarmente installata.

Consigliamo di usare un cavo dai colori segnaletici (rosso o giallo). Ciò riduce il pericolo di danni accidentali causati alla motosega.

6.2 Accensione/spegnimento

Accensione

• Tenete la motosega con ambedue le manisulle impugnature conindicato nella Fig.13 (pollice除去l'impugnatura).
• Premete la sicura (Fig. 1/Pos. 5) e tenetela premuta.
• Accendete la motosega con l'interruttore ON/OFF. Ora potete mollare la sicura.

Spegnimento

Mollate l'interrutture ON/OFF (Fig. 1/Pos. 6)

Il freno incorporeto ferma la catena della sega in brevissimo tempo. Staccate sempre la spina alla presa di corrente se interrornpete il lavoro.

Attenzione! Tenete la sega solo con l'impugnatura anteriore. Se tenete la sega collegata all'alimentazione di corrente solo per l'impugnatura posteroire con gli elementi di commando, cui succedere che azioniate contemporaneamente la sicura e l'interruttore di ON/OFF e che la motosega si avvii.

Spiegazione dell'indicatore per esercizio/sovraccarico (Fig. 1/Pos. 14)

Spia verde:

la spia verde è illuminata quando l'apparecchio è in funzione.

Spia rossa:

la spia rosso è illuminata quando l'apparecchio è sopposto a sovraccarico e si spegne solo dopo aver spento e riacceso l'apparecchio.

6.3 Dispositivo di protezione del freno motore

Il motore frena la catena non appena l'interruttore di ON/OFF (Fig. 1/Pos. 6) viene mollato o viene interrogata l'alimentazione di corrente. In tal modo viene ridotto notevolmente il pericolo rappresentato alla catena che continua a girare.

Freno della catena

Il freno della catena è un meccanismo di protezione che viene azionatotramite il salvamano anteriore (Fig. 1/Pos.2).Se la motosega subisce un contraccolpo, interviene il freno della catena e la arresta in meno di 0,1 secondi.Controllare regol-. larmente il funzionamento del freno della catena. A tale scopo ribaltate in avanti il salvamano (Fig. 1/Pos.2) e accendete brevamente la motosega. La motosega non deve avviarsi. Ribaltate all'indietro il salvamano anteriore (Fig. 1/Pos.2) fi no a quando scatta in posizione per attivare il freno della catena.

Attenzione! Non usate la sega se i dispositivi di protezione non funzionano perfettamente. Non cercate di riparare voi i dispositivi di protezione, ma rivolgetevi al nostro servizio assistenza o ad un'officina ugualmente qualificata.

Dispositivo salvamano

Il salvamano anteriore (allo stesso tempo freno della catena) (Fig. 1/Pos. 2) e il salvamano posteriore (Fig. 2/Pos. 15) protegono le dita da lesions causate dal contatto con la catena della sega nel caso esta si spezzi a causa di sovraccarico.

7. Lavorare con la motosega

7.1 Preparazione

Prima di agli impiego della motosega controllate i seguenti punti al fi ne di poter lavorare sicuri.

Condizioni della catena

Esaminate la catena prima di iniziare qualiasi lavoro assicurandovi che non ci siamo danni all'involucro, al cavo di alimentazione, alla catena e al braccio. Non mettete in esercizio un apparetcchio chiaramente danneggiato.

Recipiente dell'olio

Livello di riempimento del recipiente dell'olio. Controllateanche mentre state lavorando che ci sua sempre una quantità suffi ciente di olio.Per evitare danni alla motosega,non azionatelma mai se non c'e abbastanza olio o il livello dell'olio è sceso al di sotto della marcatura min.(Fig.10/ Pos.B).

Un pieno è suffi ciente in media per 15 minuti, a seconda dalle pause e dalla sollecitazione.

Catena della sega

Tensione della catena, condizioni delle lame. Più la catena è affi lata, tanto più fácilmente e in modo più controllato si può usare la motosega. Lo stesso vale per la tensione della catena. Controllate la tensione della catena agli dieci minutianche nelle state lavorando al fi ne di aumento la vostra sicurezza. Soprattutto le nuove catene tendono ad allentarsi.

Freno della catena

Controllate la funzione del freno della catena come descritto nel capitolo "Dispositivi di protezione" e azionatelo.

Indumenti protettivi

Indossate assolutamente gli indumenti protettivi adatti eaderenti come pantaloni antitaglio, quanti e scarpe di sicurezza.

Cuffi e antirumore e occhiali protettivi.

Per lavori forestali e di abbattimento portate assolutamente un casco con integrate cuffi e antirumore e visiera. Esso protege da rami che cadono eramoscielli che rimbalzano.

7.2 Spiegazioni per un corretto procedere in lavori basilari

Abbattimento di alberi (Fig. 14-17)

Se vengono eseguiti contemporaneamente lavori di taglio e di abbattimento da due o più personne, alla la distanza tra le persone che tagliano e quella che abbattono dovrebbe corrispondere almeno all'altezza doppia dell'albero da abbattere (Fig. 14). Nell'abbattere alberi si deve badare che altre persona non corrano pericoli, che non vengano colpiti i cavi di alimentazione e che non vengano causati danni a cose. Se un albero dovesse venire in fatto con un cavo di alimentazione, si deve avvertire subito l'ente locale responsable della fornitura di energia elettrica.

In lavori di taglio su perdio l'utilizzatore della sega deve trovarsi sul terreno al di sopra dell'albero da abbattere, poiché l'albero dove l'abbattimento ruzzolera o scivolverà giù per il perdio (Fig. 15). Prima di abbattere alberi si deve pianifi care una via di fuga e, se necessario, crearla. La via di fuga deve condurre trasversalmente rispetto alla linea prevista di caduta e in direzione opposta, come indicate nella fi gura 16 (A=zone di pericolo, B=direzione di caduta, C=area di fuga).

Prima dell'abbattimento si deve tenere in considerazione la pendenza naturale dell'albero, la posizione dei rami più grande e la direzione del vento per poter stimare la direzione di caduta dell'albero.

Sporco, sassi, cortecchia staccata, chiodi, graff e fi lo metallico devono essere più dall'albero.

Esecuzione del taglio della tacco di direzione (Fig. 17)

Tagliate una tacco ad angolo retto rispetto alla direzione di caduta (A) con una profundità di 1/3 del diametro dell'albero, come lostrato nella Fig. 17. Prima eseguite il taglio inferiore orizzontale (1). In tal modo si evita che eseguendo il secondo taglio la catena o la guida si incastrino.

Esecuzione del taglio di abbattimento (Fig. 17)

Eseguite il taglio di abbattimento almeno 50mm al di sopra del taglio orizzontale della tacco di direzione. Eseguite il taglio di abbattimento (B) paralleamente al taglio orizzontale della tacco di direzione. Il taglio di abbattimento deve avera una profondità tale da lasciare un listello (D) che agisce da cerniera. Il listello evita che l'albero si giri e cada nella direzione sbagliata. Non segate mai completeness il listello. Avvincindo il taglio di abbattimento al listello l'albero dovrebbe"iniziare

a cadere. Se inceve si vede che l'albero probabilit-. mente non cadrà nella direzione desiderata (C) o torna indietro e la catena della sega si incastra, bisogna interrimpere il taglio di abbattimento e impiegare dei cunei de legno, plastica o alluminio per aripire i taglio e abbattere l'albero nella linea di abbattimento desiderata.

Quando l'albero inizia a cadere, togliete la sega dal taglio, spegnetela, appoggiatelà terra e la sciate l'area di pericolo percorrendo la via di fuga pianifi cata. Fate attenzione ai rami che cadono e non inciampate.

Tagliare i rami

Con tale operazione si intende il taglio dei rami dell'albero abbattuto. Non togliete subito i rami più granidi diretti verso il basso, che supportano l'albero; aspettate fi no a che non venga segato il tronco. Segare partendo dal basso verso l'alto i rami più piccoli come migliorato nella Fig. 18 (A=direzione di taglio nell'operazione, B=tenere lontano da terra! Lasciar stare i rami che sostengono il tronco fi no a che quest'ultimo non venga segato). I rami che sono sotto tensione dovrebbero essere segati dal basso verso l'alto in modo da evitare che la sega si incastri.

Depezzatura del tronco

Con depezzatura si intende il taglio in pezzi dell'albero abbattuto. Accertatevi di essere in posizione sicura che il peso del corpo sia distribuito in modo uguale su entrambi i piedi. Se possibile si dovrebbe supportare il tronco con rami, travi o cunei. Seguite le semplici istruzioni per poter segare disponente.

Quando il tronco giace sul terreno uniformamente su tutte la lunghezza, come migliorato nella Fig. 19, alla viene segato dall'alto. Nel far quello fate attenzione a non eseguire tagli nel terreno.

Se il tronco posa sul terreno solo su un'estremita, como migliorato nella Fig. 20, segate dal basso prima 1/3 del diametro del tronco (A) per evitare schegge. Esegue qui il secondo taglio dall'alto (2/3 del diametro) all'altezza del primo taglio (B) (per evitare che la sega si incastri).

Se il tronco posa sul terreno su entrambe le estremita, come migliorato nella Fig. 21, segate dall'altro prima 1/3 del diametro del tronco per evitare schegge (A). Eseguite poi il secondo taglio dal basso (2/3 del diametro) all'altezza del primo taglio (B) (per evitare che la sega si incastri).

In caso di lavori di taglio su perdio, metteveci sempre al di sopra del tronco, come lostrato nella Fig. 15. Per mantenere il controllo totale al momento del completeness del taglio, riducete verso la fine del taglio la pressione perché allentare la presa salute sulle impugnature della sega. Badate che la sega non tocchi il terreno.

Una volta completato il taglio, aspetto che la catena si fermi prima di sfi sare la sega. Spegnete sempre il motore della sega prima di passare ad un'alto albero.

7.3 Contraccolpo

Con contraccolpo si intende il rinculo improviso della sega in movimento. Le cause sono per lo più il contatto del pezzo da lavorare con la punta del braccio o l'inastrarsi della catena.

Nel caso di un contraccolpo si sviluppano immediatamente grande forze. Per quello la motosega reagisce per lo più in modo incontrato.

Le conséguenze sono spesso gravi lesioni per l'utilizzatore o le personne nelle vicinanze. In particolare in caso di tagli laterali, trasversali e longitudinali il pericolo di un contracolpo è particolaremente grande perché non può essere impiegata la battuta della lama. Per tale motivo evitate, se possibile, di eseguire questi tagli; se invece non si sono approprio evitare, lavorate sempre con attenzione!

Il rischio maggiore di un contraccolpo sussiste quando appoggiate la sega nell'area della punta del braccio perché li'effetto leva è più forte (Fig. 22). Tenete quando la sega sempre il più possibile in posizione orizzontale e vicino alla battuta della lama (Fig. 23).

Attenzione!

Badate sempre che la catena sia tesa correttamente!
Utilizzate solo motoseghe in ottime condizioni!
- Lavorate solo con una catena ben affilata!
Non segate mai al di sopra dell'altezza delle spalle!
Non segate mai con lo spigolo superiore o la punta del braccio!
- Tenete sempre ben ferma la motosega con entrambre le mani!
Se possibile usate sempre la battuta della lama come punto di leva.

Taglio di legno sotto tensione

Segare legno che è molto tensione richiede un'attenzione particolare! Il legno molto tensione che viene liberato segandolo da tale tensione reagisce quella volta in modo completamente incontrolato. Ciò più procurare lesions molto gravi e persino mortali (Fig. 24-26).

Tali lavori devono essere seeguiti solo da persone professionalmente specializzate.

8. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione di quello apparecchio viene danneggiato delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

9. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Attenzione!

• Prima di agli lavoro di pulizia staccate la spi
  na alla presa di corrente.
• Per la pulizia non immergete assolutamente l'apparecchio in acqua o altri liquidi.
• Tenete la motosega in un luogo asciutto e sicuro, fuori alla portata dei bambini.

9.1 Pulizia

• Pulite regolarmente il meccanismo di tensione con aria compressa o con una spazzola. Per la pulizia non impiegate utensili.
• Tenete le impugnature libre da tracce di olio affinché abbiate sempre una presa sicura.
  Se necessario pulite l'apparecchio con un pano umido e eventually con un detergente neutro.
• Se non utilizzate la motosega per un periodo prolongato, togliete l'olio della catena dal serbatoio. Immergete brevamente la catena ed il braccio in un bagno d'olio e avvolgeteli poi in carta oleata.

9.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricista. Attenzione! Le spazzole al carbone devono essere sostituite solo da un elettricista.

9.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

10. Avvertenze in merito alla protezione dell'ambiente/smaltimento

Quando l'apparecchio non è più in grado di funzionate, smaltitelo seguating le norme relative. Staccate il cavo di alimentazione per evitarne un uso improperio. Non gettate l'apparecchio nell'immondizia domestica, bensi consegnatelo ad un punto di ragcolla per apparecchi elettrici contribuendoosi alla protezione dell'ambiente. L'amministrazione comunale competente vi fornirà gli indirizzi e l'orario di apertura. Consegnate ai centri di ragcolla previsti ancemiateriali di imballo e gli accessori usati.

11. Conservazione

Conservate l'apparecchio e i loro accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30^ . Conservate l'elettroutensile nell'imballaggio originale.

12. Ricerca degli errori

Attenzione!

Prima di ricercare gli errorsi spegnete l'apparecchio e staccate la spina alla presa di corrente.

La seguente tabella presenta dei sintomi di errori e descrive come potete porvi rimedio qualora il vosto appearecchio non funzioni correttamente. Se in tal modo non riuscite a localizzare ed eliminare il problema, rivolgetevi alla vostra officiina del servizio assistenza.

Causa Anomalia Rimedio
La motosega non funziona	- Il freno di contraccolpo è interve-nuto- Manca l'alimentazione di corrente-Presa di corrente difettosa-Prolunga difettosa del cavo della corrente-Fusibile difettoso
La motosega funzi-ona in modo inter-mittente	- Cavo della corrente danneggiato- Contatto esterno difettoso- Contatto interno difettoso- Interruttore di ON/OFF difettoso
Catena della sega asciutta	- Manca olio nel serbatoio-Sfi ato ostruito nel tappo dell'olio- Canale ostruito di defl usso dell'olio
Il freno della catena non funziona	- Problema nel meccanismo di com-mutazione del salvamano anteriore
Catena/guidaper catena molto calda	- Manca olio nel serbatoio-Sfi ato ostruito nel tappo dell'olio- Canale ostruito di defl usso dell'olio- Catena non più affi lata
La motosega lavora a scossoni, vibra o non taglia corretta-mente.	- Tensione della catena insuffi ciente-Catena non più affi lata-Catena consumata-I denti della catena sono rivolti nella direzione sbagliata

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il propriétario dell'apparecchio elettrico è tenuto in alternatively,[invece della restituzione,a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda I'apparecchio. L'apparecchio vecchio piùanche venire consecnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul ricericlaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi aesiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore produzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

Il prodotto soddisfa i requisiti della norma EN 61000-3-11 ed è soggetti a condizioni speciali di collegamento. Ciò significata che non è consentito l'uso con collegamento a prese sceltere a piacimento.
- In caso di condizioni di rete sfavorevoli l'apparecchio più causare delle variazioni temporanee di tensione.
Il prodotto è concepito solo per l'utilizzo collegato a prese che a) non superino una massima impedenza di rete Z sys = 0,25 + j0,25 Ω, oppure b) che abbiano una resistenza di corrente continua della rete almeno di 100 A per fase.
In qualità di utilizzatore, dovete assicurare, se necessario rivolgendovi al vosto ente di fornitura dell'energia elettrica, che la presa di collegamento alla quale volete azionare il prodotto soddisfi uno dei due requisiti citati a) oppure b).

ITA

Disposizioni di garanzia

La ditta iSC GmbH, ovvero il centro fai-da-te competente, garantisce l'eliminazione di difetti ovvero la sostituzione dell'apparecchio in conformità con la tabella seguente, alla che ciò influsca sui diritti di garanzia previsti alla legge.

Categoria Esempio	Prestazione di garanzia
Difetti di materiale o fabbrica- zione		24 mesi
Parti soggetti ad usura * Braccio	spazzole di carbone 6 mesi
Materiale di consumo/ parti di consumo *	Catena della sega Garanzia solo	in caso di difetto immediato (24h dopo acquisto/ data documento di acquisto)
Parti mancanti 5 giorni lavorativi

• non necessariamente compreso tra gli elementi forniti!

Relativamente a parti soggette ad usura, materiale di consumo e parti mancanti, la ditta iSC GmbH, overo il centro fai-da-te responsable, garantisce un'eliminazione dei difetti overo una fornitura sostitutiva solo se il detetto viene comunicato entro 24h (materiali di consumo), 5 giorni lavorativi (parti mancanti) o 6 mesi (pare soggette ad usura) dall'acquisto e se la data di acquisto viene documentata tramite il documento di acquisto.

In caso di difetti del materiale o di fabbricazione vi preghiamo in caso di garanzia di presentare l'apparecchio con il certificato di garanzia accluso, compilato in tutte le sue parti. In quello caso è importante che riportiate una precisa descrizione del difetto.

A tal fi ne rispondete alle seguenti domande.

L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?
- Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona

ITA

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se tuttavia una volta l'apparecchio non dovesse funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro Servizio Assistenza all'indirizzo indicate in questa schedà di garanzia o al punto vendita in cui avete acquistato l'apparecchio. Per la rivendicazione dei diritti di garanzia vale quello segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i nostri diritti al ricorso in garanzia previsti alla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti dell'apparecchio provatamente riconducibili a errorsi del materiale o di produzione ed è limitata, a nostra discrezione, all'éliminazione di questi difetti o alla sostituzione dell'apparecchio.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparechio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecruzioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

• Danni all'apparecchio causati alla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.
• Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

• Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.

• Il periodo di garanzia è 60 anni e inizia a partire alla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève accerato il difetto. è escluda la rivendicazione di diritti di garanzia dopo la scadenza del periodo di garanzia. La riparazione o la sostituzione dell'apparecchio non comporta una prerogha del periodo di garanzia e con这一点a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul dato.

• Per rivendicare il diritto di garanzia vi preghiamo di denominciare l'apparecchio difettoso sul sito internet: www.isc-gmbh.info. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di但这a garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.

E

Índice de Contents

I dichiarla la seguente conformità seconda la direttiva UE e le norme per l'articolo
