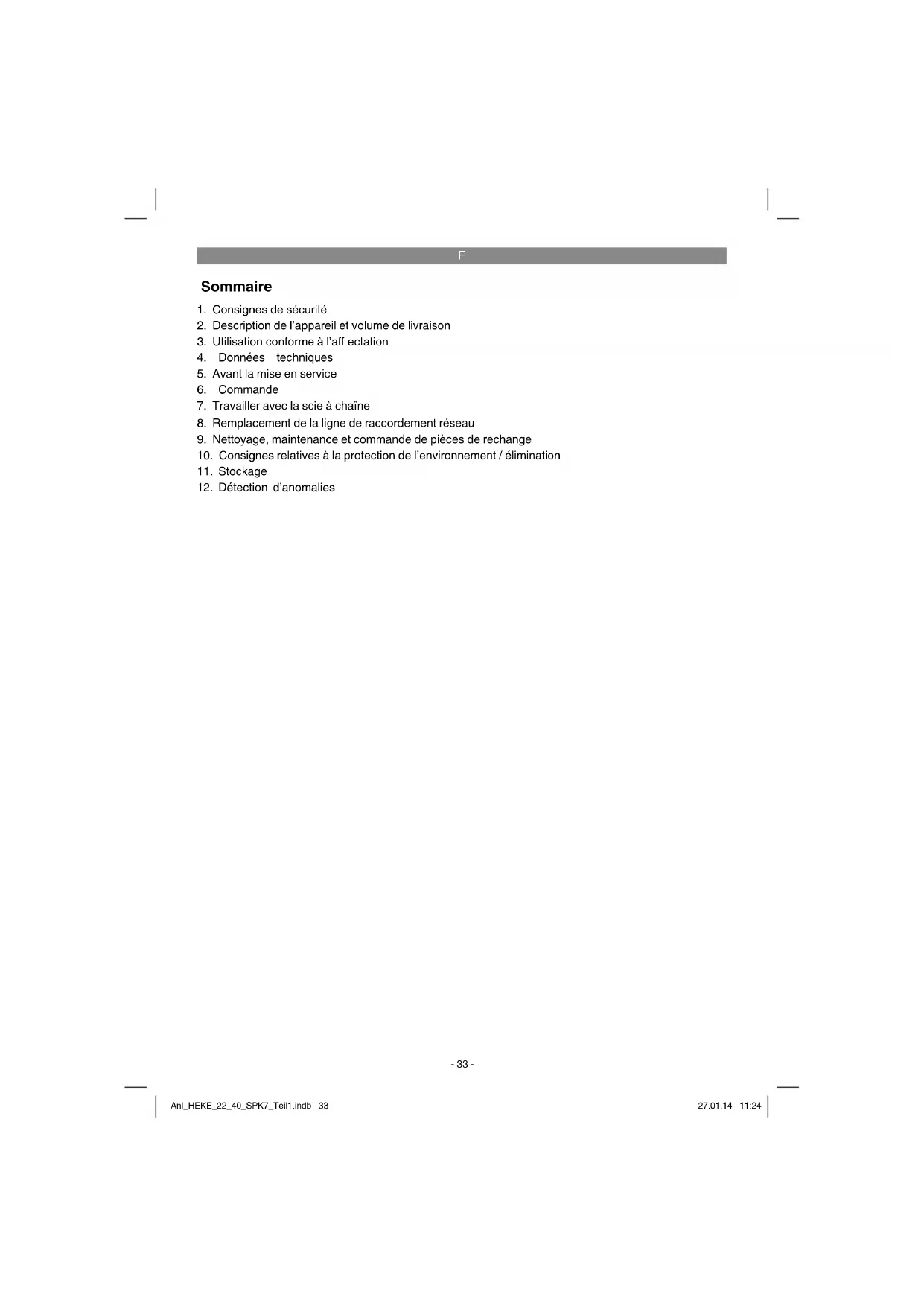

MODE D'EMPLOI HEKE 2240 Hurricane

1. Consignes de sécurité
2. Description de l'appareil et volume de livreaison
3. Utilisation conforme à l'eff ectation
4. Données techniques
5. Avant la mise en service
6. Commande
7. Travailler avec la scie à chaîne
8. Remplacement de la ligne de raccordement réseau
9. Nettoyage, maintenance et commande de pieces de rechange
10. Consignes relatives à la protection de l'environnement / élimination
11. Stockage
12. Detection d'anomalies

F

Attention!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afni d'éviter des blessures et dommages. Veuillez donc tire attentionivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir acceder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Avertissement!

Veuillez tire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électricque, un incendie et/ou des blessures graves.

Conserve toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Explication des symboles sur I'appareil (fi gure 27):

1. Lire le notice d'utilisation
2. Porter une protection des yeux
3. Porter une protection de l'ouie
4. L'appareil ne doit pas etre exposé à la pluie
5. Déconnectez immidiatement la fi che du réseau lorsqu'elle cable est endommagé ou coupé
6. Profondeur de coupe maximale

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (fige 1-2)

1. Butée à crampons
2. Protège-main avant
3. Poignée avant
4. Poignée arrête
5. Verrouillage de démarrage
6. Interrupteurs Marche/Arret
7. Bouchon du réservoir d'huile

8. Couvercle de la roue d'entrainment

9. Vis de fi xation pour le recouvrement de la roue à chaîne

10. Tendeur de chaine

11. Affi chage du niveau d'huile de la chaîne
12. Déchargeur pour cable
13. Câble réseau
14. Affi chage service / surcharge
15. Protège-main arrêté
16. Lame
17. Chaine de scie
18. Protection de lame

2.2 Volume de livraison

Veuillez contrôle si l'article est complèt à l'aide de la description du volume de livraison. S'il manque des pieces, il faut vous adresser dans un début de 5 jours ouvrables maximum après votre achat à notre service après-venture ou au magasin de bricolage compétent le plus proche muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les conditions de garantie à la fin du mode d'emploi.

Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
- Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
Vérifiez si la livraison est bien complète.
- Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
- Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Attention!

L'appareil et le matériel d'emballage ne sont pas des jouets! Il est interdit de laisser des enfants jouer avec des sacs et des fi Ims en plastique et avec des pieces de petite taille. Ils risquent de les avaler et de s'étouff er!

Mode d'emploi d'origine
- Consignes de sécurité

F

3. Utilisation conforme à l'aff ectation

La scie à chaîne est concue pour abattre des arbres ainsi que pour scier des trons, des branches, des poutres en bois, des planches, etc. Elle peut aussi être utilisée pour des coupes transversales et longitudinales. Elle ne peut être utilisée pour scier des matérieliaux autres que le bois.

La machine doit exclusivement etre employee conformement a son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur decline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos apparciels, conformément à leur aff ectation, n'ont pas ete construits, pour etre utilisés dans un environnement professionnel, industriel ou artisanal. Nous declinons toute responsabilité si l'appareil est utilise professionnellement, artisansalement ou dans des sociétés industrielles, tout comme pour toute activite equivalente.

4. Données techniques

Tension du réseau: 230 V ~ 50 Hz

Vitesse de marche à vide : 7600 tr/min

Longueur de lame 400 mm

Longueur de coupe maxi: 375 mm

Vitesse de découvert à vitesse

de rotation nominale : 15,5 m/s

Plein du réservoir d'huile : 300 ml

Poids avec lame ^+ chaine: 5,6 kg

Catégorie de protection : .II /回

Bruit et vibration

Les valeurs de bruit et de vibration ont ete déterminées conformément a la norme EN 60745.

Niveau de pression acoustique L_DA ... 95,3 dB(A)

Imprecision K 3 dB

Niveau de puissance acoustique L_WA 106,3 dB(A)

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Enlevez systématiquement la fi che de contact avant de paramétrer l'appareil.

Attention! Branchez la scie à chaîne au réseau électrique une fois cette-ci complètement montée et la tension de chaîne réglée. Pour travailler sur la scie à chaîne, portez toujours des gants pour éviter les blessures.

5.1 Montage de la lame et de la chaine de scie

Déballez soigneusement toutes les pièces et vérifie qu'il ne manque rien (fig. 2-3)
- Dévissez les vis de fixation du couvercle de la roue d'entrainment (fig. 4).
Enlevez le couvercle de la roue d'entrainment (fig. 5)
- Comme indiqué, place la chaîne dans la rai-nure circulaire de la lame (fig. 6/pos. A)
- Comme indiqué, insérez la lame et la chaîne dans l'ouverture de la scie à chaîne (fig. 6). Puis positionné la chaîne autour du pignon de conduite (fig. 6/ pos. B).
Fixez le couvercle de la roue d'entrainment et fixez-le solidement avec les vis de fixation (fig. 7). Attention ! Vissez les vis de fixation uniquement après avoir installé la tension de chaîne (cf. point 5.2).

5.2 Armez la scie à chaine

Attention! Avant d'eff ectuer des travaux de vérifi cation ou de réglage, toujours débranchez la prise. Pour travailler sur la chaine à scie, portez toujours des gants de protection pour éviter les blessures.

• Donnez quelques tours aux vis de fixation du recouvrement de la roue à chaine (fig. 4)
• Réglez la tension de chaîne à l'aide des vis de fixation (fig. 8). Tournez vers la droite pour augmenter la tension de chaîne, tournez vers la gauche pour la diminuier. La chaîne de scie est juste tendue si, au centre de la lame, elle peut être soulevée d'environ 3-4 mm (fig. 9).
• Vissez les vis de fixation du recouvrement de la roue à chaîne (fig. 7). Attention! Tous les maillons doivent se couver correctement dans la rainure de guidage de la lame.

Indications sur la tension de la chaine :

La scie à chaîne doit être vraiment tendue pour garantir un travail en toute sécurité. La tension est optimale lorsque la chaîne de scie peut être soulevée de 3-4 mm au centre de la lame. comme la chaîne de scie chauffe au fur et à mesure que vous sciez, sa longueur se modifié. Veuillez vérifiér la tension de chaîne toutes les 10 minutes et effectuer les réglages en fonction de vos besoin. Ceci concerne tout particulièrement les nouvelles scies à chaîne. Detendez la chaîne de scie une fois le travail effectué car cette-ci rac-courcit lors du refroidissement. Vous évitez ainsi d'endommager la chaîne.

5.3 Graissage de la chaine de scie Attention! Avant tous travaux de verification ou de réglage, débranchez toujours la prise de courant. Pour travailler sur la chaine à scie, portez toujours des gants de protection pour éviter les blessures.

Attention! N'utilisez jamais la chaîne sans huile pour chaîne de scie! Utiliser la scie à chaîne sans huile pour chaîne de scie ou avec un niveau d'huile inférieur au niveau de repération (fi g. 10/pos. B) endommage la scie à chaîne!

Attention! Faire attention aux températures: Les différentes températures ambantes nécessitant un lubrifi ant avec une haute diversité de viscosité. Lorsque les températures sont basses, vous utiliserez des huiles très fl uides (viscosité faible) pour obtenir une couche lubrifiante suffisante. Si vous utilisez la même huile en été, celle-ci se liquefi erac estcore plus avec les hautes températures. Ce qui entrainera la destruction de la couche lubrifi ante et la chaine peut surchauff er, ce qui peut entraîner des dommages. De plus, l'huile de graissage brûle et engendre donc un degré de pollution inutil.

Remplir le réserve d'huile :

• Posez la chaîne de scie sur une surface plane.
  Nettoyez la surface autour du bouchon du réservoir d'huile (fig. 10/pos. A) puis ouvrez celui-ci.
• Remplissez le réservoir avec de l'huile pour chaîne de scie. Veillez à ce qu'aucune impucreté n'entre dans le réservoir, ce qui pourrait boucher le giclur.
  Fermez le bouchon

F

6. Commande

6.1 Raccordement à l'alimentation électrique

Raccordez le cable secteur à un cable de rallonge approprié. Veillez à ce que le cable de rallonge soit assez long pour le travail que vous pouze effectuer avec la scie à chaîne.
- Comme indiqué par en fig. 12, assurer le cable de rallonge contre les forces de traction.
- Branchez le cable de rallonge sur une prise de terre conforme.

Nous vous recommendons l'utilisation d'un cable de couleur voyageant (rouge ou jaune). Ceci réduit considérablement le risque de l'endommager par erreur avec la scie à chaîne.

6.2 Mettre en marche / hors circuit

Mise en marche

Tenez la scie à chaine avec les deux mains sur les poignées, comme en fig. 13 tenez sol-dement (pouces sous la poignée).
- Appuyez sur le verrouillage de démarrage (fig. 1/pos.5) et maintenez-le enforcé.
- Mettez la scie à chaine en marche avec le bouton marche/arrêt. Le verrouillage de démarriage peut alors être relaché.

Mise hors circuit

Relacherebouton marche/arret (fg.1/pos.6).

Le frein préinstallé stoppe la chaîne de sciependant un temps très bref. Si vous interrompez letravail, débranchez toujours la prise de courant.

Attention! Portez la scie uniquement avec la poignée avant! Si la scie est branchée et que vous la portez avec la poignée arrirée, il peut arriver que vous activiez par erreur le verrouillage de démarriage et le bouton marche/arrêt simultanément, ce qui entraine la mise en marche de la scie à chaine.

Explication de l'affi chage marche/ surcharge (fi g. 1/pos.14):

DEL verte :

La DEL verte s'allume quand I'appareil est en marche.

DEL rouge :

La DEL rouge s'allume lorsqu'ellappareil est en surcharge et s'esteint après avoir a nouveau appuyé sur le bouton marche/arrêt.

6.3 Dispositif de protection du frein de moteur

Le moteur freine la chaine de scie ded que le bouton marche/arrét (fi g. 1/pos.6) est relâché ou que l'alimentation électrique est interrompue. Ceci réduit considérablement le risque d'être blessé par une chaine toujours en marche.

Frein de chaine

Le frein de chaine est un mecanisme de protection déclenché via le protège-main avant (fi g. 1/pos.2). Si la scie à chaine est déstabilisée par un eff et de recul, le frein de chaine se déclenché et stoppe la chaine de scie moins de 0,1 seconde. Verifi ez regulierement le fonctionnement du frein de chaine. Rabattez le protège-main vers I'avant (fi g. 1/pos.2) et allumez brievement la scie a chaine. La chaine de scie ne doit pas demarrer. Retirez le protège-main avant (fi g. 1/pos.2) jusqu'à ce qu'il s'enclenché pour oter le frein de chaine.

Attention! N'utilise pas la scie si les dispositifs de protection ne sont pas en parfait etat de fonctionnement. N'essayez pas de réparer vous-même les dispositifs de protection relatifs à la sécurité. Adressez-vous à notre service ou à un atelier équivalent qualifié.

Protège-main

Le protège-main avant (aussi frein de chaine) (fig. 1/pos.2) et le protège-main arrirée (fig. 2/ pos.15) protégent les doigts des blessures pouvant résultat d'un contact avec la chaine lors d'une surcharge.

7. Travailler avec la scie à chaine

7.1 Preparation

Avant toute utilisation, vérifi ez les points suivants afi n de travailler en toute sécurité :

Etat de la scie à chaine

Avant de commencer à travailler, contrôlez la scie à chaîne et vérifi ez que le boitier, le cable reseau, la chaîne de scie et la lame ne sont pas endomagés. Ne mettez jamais en marche un apparéil de toute évidence endommagé.

F

Reservoir d'huile

Niveau du réservoir d'huile. Verifi ez même pendant le travail s'il y a suffiSAMMENT d'huile. N'utilise jamais une scie s'il n'y a pas d'huile ou si le niveau d'huile est inférieur au reperege minimum (fi g. 10/pos. B) pour eviter d'endommager la scie a chaine.

Un replissage suffit en moyenne pour 15 minutes, en fonction des pauses et du travail demandé.

Chaine de scie

Tension de la chaine de scie. Etat de la coupe. Plus la chaine de scie est aiguisede, plus la scie a chaine est facile a manier. Ceci vaut aussi pour la tension de chaine.Pendant le travail,verifi ezaussitous les 10 minutes la tension de chaine, il en va de�te sécurité! Les nouvelles scies a chaine ont tout particulièrement un penchant a se detendra.

Frein de chaine

Vérifi ez le fonctionnement du frein de chaine comme décrit dans le chapitre "Dispositifs de protection" et relâchéz.

Vêtements de protection

Portez imperativement les vêtements de protection comme des pantalons de protection, des gants et des chaussures de sécurité.

Protège oreilles et lunettes de protection.

Pour les travaux d'abattage ou en feret, portez impératifement un casque de protection avec protège oreilles intégré et écran facial. Celui-ci off re une protection contre les branches qui tombent ou sont projétées.

7.2 Explication de la procédure à suivre pour les travaux de base

Abattage d'arbres (fi g. 14-17)

Si deux personnes ou plus travaillent en même temps à scier et abattre des arbres, la distance entre les personnes doit être au moins de deux fois supérieure à celle de l'arbre à abattre (fig. 14). Lors de l'abattage d'arbres il faut veiller à ce que les autres personnes ne soient pas mises en danger, que l'alimentation ne soit pas touchée et que cela n'entraine pas de dommages matériels. Si un arbre entre en contact avec l'alimentation, l'entreprise considérée doit immédiatement être avertie.

Dans le cas de travaux en pente, l'utilisateur de la scie à chaine doit se tener sur le terrain situé

au dessus de l'arbre à abattre, pour que celui-ci puisse glisser ou rouler le long de la pente (fi g. 15).

Avant de commencer le travail d'abattage, une sortie de secours doit être prévue et aménagée si besoin est. La sortie de secours doit être oblique et en arrêté de la ligne de chute escomptée, comme indiqué en fi g. 16 (A-zone à risque, B=sens de la chute, C=domaine de fuite).

Avant tout travail d'abattage, prenez en considération l'inclinaison naturelle de l'arbre, la position des plus grosses branches et la direction du vent, afn de pouvoir évaluer la direction que prendra l'arbre en tombant.

Saleté, pierres, écorce qui se détache de l'arbre, clous, attaches et fi I métallique doivent être enlevés de l'arbre.

Réaliser des biseaux (fig. 17)

Sciez une entaille à angle droit dans le sens de la chute (A) d'une profondeur d'un 1/3 du diamètre du tronc, comme indiqué en fi g. 17. Tout d'abord eff ectuez le biseau horizontal inférieur (1). Ceci empêche le blocage de la chaîne de scie ou de la glissière lors de la réalisation du deuxième biseau.

Réaliser des traits d'abattage (fi g. 17)

Placez le trait d'abattage au moins 50 mm au-dessus du biseau horizontal. Le trait d'abattage (B) doit être parallele au biseau horizontal. Entaillez le bois pour le trait d'abattage de façon à ce qu'il reste encore une traverse (D) pouvant faire offi ce de charnière. La traversse empêche l'arbre de tourner et de tomber dans la mauvaise direction. Ne sciez pas la traverse. A l'approche de la traverse, l'arbre devrait commencer a tomber. Si l'arbre semble ne pas pouvoir tomber dans la direction voulue (C), penche en arrrière ou accroche à la chaine de scie, interrompez le trait d'abattage. Pour rabattre l'arbre dans la ligne de chute souhaïée, utilisez des cales en bois, en plastique ou en aluminium.

Quand l'arbre commence à tomber, éteignez la scie à chaîne et éloignez-la et posez-la. Puis quitterá la zone à risque en utilisant la porte de sortie prévue à cet eff et. Faites attention aux branches qui tombent et ne trèbuche pas.

F

Ebrancher

Ce qui signifi e oter les branches de l'arbre abattu. Lorsque vous ébranche, ne touche pas aux grosses branches dirigees vers le bas qui soutiennent l'arbre jusqu'à ce que vous ayez scié le tronc. Branches plus petites selon la fi g. 18 (A=sens de la coupe lors de I'ébranchage, B=les enlever du sol!)

Ne touche pas aux branches de soutien tant que vous n'avez pas scié le tronc (separez de bas en haut en coupant). Les branches sous tension doivent êtreSCIÉESde bas en haut, pour éviter de bloquer la scie.

Scier le tronc en longueur

Ce qui signifi e séparer l'arbre tombé en tronçons. Veiliez a été en sécurité et répartissez le poids de votre corps sur vos deux pieds. Le tronc doit si possible être soutenu par des branches, des solves ou des cales. Suivez les instructions pour scier facilement.

Quand toute la longueur du tronc est à terre, comme indiqué en fi g. 19, sciez à partir du haut. Ce faisant, veiliez à ne pas couper dans le sol.

Si comme indiqué en fi g. 20, le tronc repose sur une extrémité, sciez d'abord 1/3 du diamètre du tronc par en dessous (A) pour éviter les éclats. Eff ectuez la deuxième coupe par en haut (2/3 du diamètre) à la hauteur de la première coupe (B) (pour éviter les blocages).

Lorsque le tronc repose sur les deux extrémités, comme dans la fi g. 21, scez d'abord 1/3 du diamètre du tronc à partir du haut pour éviter les éclats (A). Eff ectuez la deuxième coupe par en bas (2/3 du diamètre) à la hauteur de la première coupe (B) (pour éviter tout blocage).

Dans le cas de travaux de coupe en pente, restez toujours en hauteur par rapport au tronc de l'arbre, comme indiqued en fi g. 15. Pour toujours conserver un contrôle total lorsque vous sciez, réduisez la pression quand arrive la fi n de la coupe sans lâcher prise sur les poignées de la scie à chaîne. Ce faisant, vaillez à ce que la chaîne de scie n'entre pas en contact avec le sol.

Après avoir fi ni la coupe, attendez l'arrêt de la chaine de scie avant d'éloigner la scie à chaine.
Eteignez toujours le moteur de la scie à chaine avant de passer d'un arbre à l'autre.

7.3 Eff et de recul

Par ce mot, on entend les mouvements brusques vers le haut ou de recul qui survennent lorsque la scie à chaîne est en marche. Ceci arrive le plus souvent lorsque la pointe de la lame entre en contact avec l'objet sur lequel vous travailliez ou lorsque la chaîne de scie coince.

Lorsqu'il y a un eff et de recul, de très grandes forces entrent soudain en action. La scie à chaine réagit alors de manière incontréée. Ceci entraine la plupart du temps des blessures assez graves pour la personne qui utilise l'appareil ou les personnes autour. Les coupes laterales, diagonales ou de profil sont tout particulièrement sujettes aux effés et de recul car la butée à crampons ne peut être utilisée. C'est jusqu'à nous vous recom-mandons d'éviter de telles coupes. Travailliez juste avec beaucoup de prudence lorsque vous ne pouvez pas les éviter!

Le risque d'être confronté à un effet et de recul est le plus grand lorsque vous sciez avec la pointe de la lame car c'est ici que l'eff et de levier est le plus important (fi g. 22). Positionnez donc si possible la scie toutes à plat et proche de la butée à crampons (fi g. 23)

Attention!

Veillez à toujours utiliser la bonne tension de chaîne!
Utilisez uniquement des scies à chaîne en parfait état de fonctionnement!
Travailiez uniquement avec une chaîne descriptive parfaitement aiguisée et conforme !
Sciez uniquely a partir de la hauteur des épaules et pas en dessous!
- Ne sciez jamais avec le bord supérieur ou la pointe de la lame!
Tenez toujours la chaîne de scie solidement, à deux mains!
Si possible, utilisez toujours la butée aux crampons comme point de levier.

Scier du bois sous tension

Scier du bois sous tension exige des précautions particulières! Le bois sous tension libre de la tension en étant scie réagit de manière totalement incontrolée. Cela peut entraîner des blessures très graves ou mortelles (fig. 24-26).

Ce genre de travail doit etreffectue uniquely par des hommes de métier experimentés.

F

8. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement reseau de cet ap-pareil est endommagee, il faut la faire replacer par le producteur ou son service après-vente ou par une personne de qualification semblable ain d'eviter tout risque.

9. Nettoyage, maintenance et commande de pieces de rechange

Attention!

• Débranche la prise avant chaque nettoyage.
• Ne plongez jamais l'appareil dans l'eau ou autre liquide pour le nettoyer.
• Gardez la scie à chaine dans un endroit sur et sec, hors de portée des enfants.

9.1 Nettoyage

Nettoyez regulierement le mecanisme de tension en souffrant avec de l'air comprime ou en nettoyant avec une Brosse. N'utilise aucun outil pour nettoyer.
- Ne laissez aucune huile sur les poignées, pour que vous ayez toujours une bonne prise.
En fonction des besoin, nettoyez l'appareil avec un chiffon humide ou avec un produit de nettoyage doux.
Si la scie a chaîne n'a pas été utilisée pendant longtemps, enlevez l'huîle de chaîne du réservoir. Mettez brievement la chaîne de scie et la lame dans un bain d'huîle, puis enroulez-les dans un papier huié.

9.2 Brosses à charbon

Si les brosses à charbon font trop d'étin celles, faites-les contrôle par des spécialistes en électricité. Attention! Seul un(e) spécialiste électricien(ne) est autorisé à replacer les brosses à charbon.

9.3 Maintenance

Changer la chaine et la lame

La lame doit être renouvelée lorsque

la rainure de guidage est usee.
Lorsque la roue dentee droite de la lame est endomagée ou usee.

Dans ce cas procedez comme dans le chapitre "Montage de la lame et de la chaine de scie"!

Vérifi cation du graissage automatique de la chaine

Vérifi ez régulierement le bon fonctionnement du graissage automatique de la chaine, pour éviter les surchauff es et dommages inherents de la lame et de la chaine de scie. Pour ce faire, dirigez la pointe de la lame vers une surface plane (planche, entame d'un arbre) et faites fonctionner la scie à chaine.

Si lors de cette opération une trace d'huile apparait, le graissage automatique de la chaîne fonctionne parfaitement. Si aucune trace d'huile n' apparait, veillez consulter les indications du chapitre "Détction d'anomalies"! Si ces indications ne vous sont d'aucun secours, adressez-vous à notre service ou à un atelier équivalent qualifi e.

Attention! Ne touchez pas la surface. Respectez une distance de sécurité suffi sante (environ 20 cm).

Aiguiser la chaine de scie

Réaliser un travail effi cace avec la scie à chaine est possible uniquement avec une chaine de scie en parfait état et aiguisée. Ceci réduit aussi considérablement le danger d'un eff et de recul. La chaine de scie peut être aiguisée chez chaque marchand spécialisé. N'essayez pas d'aiguiser vous-même la chaine de scie si vous ne possèdez pas l'outil approprié ou l'expérience nécessaire.

F

9.4 Commande de pieces de rechange :

Pour les commandes de pieces de rechange, veuillez indiquer les références suivantes:

Type de I'appareil
No. d'article de l'appareil
No. d'identification de l'appareil

No. de piece de rechange de la piece requise

Voutrouvrez les prix et informations actuelles a

I'adresse www.isc-gmbh.info

10. Consignes relatives à la protection de l'environnement / élimination

Une fois que l'appareil ne sert plus, disposez-en de manière conforme aux lois en vigueur. Otez le cable secteur pour éviter les abus. Ne jetez pas l'appareil dans une poubelle menagère.

Pour respecter la protection de l'environnement, donnez-le à un point de ramassage d'appareils électriques. Notre municipalité vous donna rêtontiers les adresses compétentes et les heures d'ouverture. Donnez aussi les matérieliaux d'emballage et les accessoires usés

11. Stockage

Entreposez l'appareil et ses accessoires dans un endroit sombre, sec et a I'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

F

12. Détction d'anomalies

Attention!

Avant de rechercher les anomalies, débranchez l'appareil.

Le tableau suivant indique les symptômes d'anomalies et déscrit ce que vous pouvez faire quand votre apparéil ne fonctionne plus parfaitement. Si ceci ne vous aide pas à localiser et à éliminer le problème, adressez-vous à notre service-atelier.

Origine Erreur Remède
La scie à châne ne fonctionne pas	- Déclenchement du frein d'eff et de recul - Pas d'alimentation électrique - Prise de courant défectueuse - Câble de rallonge endommagé - Fusible défectueux	- Remettre le protège-main en positi-on - Vérifi er l'alimentation électrique - Essayer d'autres sources d'alimentation, le cas échéant changer - Vérifi er le cable, changer le cas échéant - Changer le fusible
La scie à châne fonctionne de manière intermittente	-Câbled'alimentationendommagé - Contact externe vacillant - Contact interne vacillant - Bouton marche défectueux	- Se rendre dans un atelier compé-tent - Se rendre dans un atelier compé-tent - Se rendre dans un atelier compé-tent - Se rendre dans un atelier compé-tent
Châine de scie sèche	- Pas d'huile dans le réservoir - Aération bouchée dans le bouchon du réservoir d'huile - Canal d'écoulement d'huile bouche	- Remplir d'huile - Nettoyer le bouchon du réservoir d'huile - Déboucher le canal d'écoulement d'huile
Frein de châine ne fonctionne pas	- Problème avec le mécanisme de mise en marche au niveau du protège-main avant	- Se rendre dans un atelier compé-tent
Châine/Biellette chaude	- Pas d'huile dans le réservoir - Aération bouchée dans le bouchon du réservoir d'huile - Canal d'écoulement d'huile bouche - Châine mousse	-Remplir d'huile - Nettoyer le bouchon du réservoir d'huile - Déboucher le canal d'écoulement d'huile - Aiguiser la châine ou la changer
La châne arrache, vibre ou ne scie pas correctement	- Tension de châne trop détendue - Châine mousse - Châine usée - Les dents de la châne ne sont pas dans le bon sens	- Régler la tension de châine - Aiguiser la châine ou la changer - Changer la châine - Remonter la châne de scie avec les dents dans la bonne direction.

F

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures menagères!

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltes à part et apportés à un recyclage respectieux de l'environnement.

Possibility de recyclage en alternative à la demande de renvoi :
Le propriété de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contributor à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organismé devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extrats, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifi cations techniques

Le produit répond aux exigences de la norme EN 61000-3-11 et est soumis à des conditions de raccordement spéciales. Cela signifie qu'il est interdit de l'utiliser sur un point de raccordement arbitraire.
- L'appareil peut entrainer des variations de tension passagères lorsque les conditions du réseau sont défavorables.
Le produit est exclusivement prevu pour l'utilisation aux points de raccordement qui a) ne dépasse pas une impédance de réseau maximale autorisée Z sys = 0,25 + j0,25 ou b) qui ont une capacité de charge de courant permanent du réseau de 100 A au moins par phase.
- En tant qu'utilisateur, vous devez vous assurer, si nécessaire en consultantiste fournisseur d'électricité locale, que le point de raccordement avec lequel vous voulez exploiter le produit, répond à une des deux exigences a) ou b) citées.

FRA

Conditions de garantie

La société iSC GmbH ou le magasin de bricolage compétent garantit l'élimination des définçés ou le remplacement de l'appareil selon le plan qui suit, les droits de garantie légaux restent cependant in-changés.

Catégorie Exemple	Prestation de garantie
Défauts de matériel ou de construction		24 mois
Pièces d'usure* lame, brosses à charbon 6 mois
Matériel de consommation/ pièces de consommation*	chaine de tronçonneuse Garantie	uniquement en cas de défaut immédiat (24h après l'achat/sur presentation d'une preuve d'achat date)
Pièces manquantes 5 jours ouvrables

*Pas obligatoirement compris dans la livraison!

En ce qui concerne les pieces d'usure, les matériels de consommation et les pieces manquantes, la société iSC GmbH ou le magasin de bricolage compétent garantit la réparation des defaults et la livraison complémentaire uniquement si les vices ont été déclarés dans un délal de 24h (matériel de consommation), 5 jours ouvrables (pièces manquantes) ou 6 mois (pièces d'usure) après l'achat sur presentation d'une preuve d'achat datee.

En cas de vices de matériel ou de construction, nous vous demandons, dans le cas où cela est pris en compte par la garantie, de nous rendre l'appareil avec la carte de l'appareil ci-jointe entierement remplice. Il est important ce faisant de bien decrire l'erreur.

Répondez pour cela aux questions suivantes :

est-ce que l'appareil a fonctionné une fois ou etait-il defectueux desp le depart ?
- avez-vous remarqué quelque chose après la panne (symptôme avant la panne)?
quel est le dernier de fonctionnement de I'appareil a vous avis (symptome principal)?

Décriveze ce défaut de fonctionnement.

FRA

Bon de garantie

Nos produits sont soumis à un contrôle de qualité très strict. Si toute fois, il arrivait que cet apparéil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur ce bon de garantie ou au magasin où vous avez achété cet apparéil. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie gerent des prestations de garantie supplémentaires. Vos droits légaux en matière de garantie restent inchanges. Notre prestation de garanti est gratuite pour vous.
2. La prestation de garantie concerne uniquement les defauts de l'appareil dont il est provue qu'ils résultat d'un défaut de matériel ou de fabrication et se limite en fonction de notre DECISION soit a l'élimination de tels défauts sur l'appareil, soit au remplacement de l'appareil.

Veillez au fait que nos apparciels, conformément au règlement, n' ont pas été concus pour être utilisés dans un environnement professionnel, industriel ouartisanal. Il n'y a donc pas de contrat de garantie quand l'apparéil a été utilisé professionnellement,artisanalement ou par des sociétés industrielles ou exposé à une solicitation semblable pendant la durée de la garantie.

1. Sont exclus de notre garantie :

2. les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultat d'une exposition de l'appareil à des conditions environnementales anormales ou d'un manque d'entretien et de maintenance.

3. les dommages réalisant d'une utilisation abusive ou non conforme ( comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la pénétration d'objets étrangers dans l'appareil ( comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence ( comme par ex. les dommages liés aux chutes).
4. les dommages sur l'appareil ou des parties de l'appareil resultant de l'usure normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.
5. La durée de garantie est de 60 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revendiqués avant l'expiration de la durée de garantie dans un-delai de deux semaines après avoir constaté le défaut. La revindication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet article ou toute autre piece de rechange installée sur l'appareil. Cela est valable également dans le cas d'une intervention du service après-vente à domicile.
6. Pour faire valoroir vos droits à la garantie, veuillez enregistrer l'appareil defectueux à l'adresse suivante: www.isc-gmbh.info. Si le défaut de I'appareil est inclut dans la garantie, vous receivez sans retard un apparéil réparé ou un nouvel apparéil.
   Pour les pieces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.

#

F déclaré la conformité suivant saufaire dans la directive CE et les normes concernant l'article
