SESUKRW00INNN4DG - Solpanel SolarEdge - Gratis bruksanvisning och manual

Produkttyp	Trefas växelriktare med Synergy-teknik
Märke	SolarEdge
Modell	SESUKRW00INNN4DG
Teknik	Synergy
Strömförsörjning	DC (solpaneler) och AC (nät)
Kommunikation	RS485, Wi-Fi (tillval), mobilt nätverk (tillval)
Ljusindikatorer	Grön (produktion), Blå (kommunikation), Röd (systemfel)
Regioner	Europa, Asien-Stilla havet, Sydafrika
Installation	Väggmonterad, inomhus eller skyddat utomhus, med ventilationsutrymme
Idrifttagning	Via appen SolarEdge SetApp
Säkerhet	DC- och AC-brytare, jordning, icke-kopplingsbara kontakter
Kompatibilitet	SolarEdge effektoptimerare
Garanti	Kontakta SolarEdge kundtjänst
Underhåll	Utvändig rengöring med mjuk trasa; periodisk kontroll av anslutningar
Reservdelar	Finns hos SolarEdge teknisk support

Vanliga frågor - SESUKRW00INNN4DG SolarEdge

Vad betyder ljusindikatorerna?

Indikatorerna visar: Grön: systemet producerar el; Blå: kommunikation upprättad med övervakningsplattformen; Röd: systemfel.

Hur installerar jag växelriktaren?

Följ snabbinstallationsguiden: markera och borra hål, montera enheterna, anslut mellankablar, PV-strängar (via bimetalliska kabelskor för aluminium), AC-kabel och jordning. Använd SolarEdge SetApp för idrifttagning.

Hur ansluter jag växelriktaren till övervakningsplattformen?

Använd RS485-kommunikation (kabel mellan växelriktare) eller tillvalet Wi-Fi. Konfigurera protokoll och master/slav-roll via SetApp.

Kan jag använda denna växelriktare med paneler från andra märken?

Ja, förutsatt att du använder SolarEdge effektoptimerare på ingången. Växelriktaren är utformad för att fungera med SolarEdge-optimerare.

Vad är Synergy-teknik?

Synergy-tekniken är ett modulärt växelriktarsystem som möjliggör flexibel installation och intelligent energihantering, med vänster-, center- och högerenheter.

Hur utför jag idrifttagning?

Efter fysisk installation, ladda ner SolarEdge SetApp, sätt DC-brytaren i ON-läge, anslut batteri om sådant finns, följ sedan appens instruktioner för att konfigurera växelriktaren.

Vad gör jag vid fel (röd indikator)?

Kontrollera anslutningar, nätspänning och opti-merarnas status. Se manualen eller kontakta SolarEdge teknisk support via https://www.solaredge.com/service/support.

Vad är underhållsproceduren?

Rengör regelbundet utsidan med en mjuk, torr trasa. Kontrollera elektriska anslutningar och ljusindikatorer. Klipp aldrig av kabelkontakterna.

Är det möjligt att lägga till ett batteri?

Ja, denna växelriktare är kompatibel med SolarEdge-batterier. Se guiden för anslutning och konfiguration via SetApp.

Var hittar jag teknisk support?

Gå till https://www.solaredge.com/service/support för att kontakta SolarEdge teknisk support eller hitta ytterligare resurser.

BRUKSANVISNING SESUKRW00INNN4DG SolarEdge

3-fas växelriktare med synergiteknik

Snabbin Installationsguide

PN: SExxK-xxxxlxxxx

För Europa, APAC och Sydafrika Version 1.3

Teckenförklaring

OBS!

Denna symbol anger information avsedd till att hjälpa användaren att utnyttja produkten på optimalt vis.

OBSERVERA!

Anger en fara. Den uppmärksammar ett förfarande som, om det inte utförs korrekt eller följs, skulle kunna leda till skada på eller förstörelse av produkten. Fortsätt inte efter en observationsanvisning om de indikerade förhållandena inte förstås och följs helt.

WARNING!

Anger en fara. Den uppmärksammar ett förfarande som, om det inte utförs korrekt eller följs, skulle kunna leda till personskada eller dödsfall. Fortsätt inte efter en varningsanvisning tills de angivna förhållandena förstås och följs till fullo.

Denna symbol visas vid jordningspunkter i SolarEdgehandboken och på utrustningen.

Slå PÅ/AV växelströmbrytaren till huvudkretskortet och vänta 5 minuter

Slå PÅ/AV likströmbrytaren på synergihanteraren och vänta 5 minuter (Gäller endast för modeller med likströmbrytare)

Skär inte kabelkontakter

SPARA DESSA ANVISNINGAR – Denna handbok innehåller viktiga anvisningar för 3-fas växelriktaren som ska följas under installation och underhåll. Användande av denna utrustning på ett sätt som uttryckligen inte specificerats i detta document kan åsidosätta skyddsfunktioner i utrusningen

Använd SolarEdge Designer för att designa SolarEdgesystem https://designer.solaredge.com

Ladda ner SolarEdge Mapper för att mappa effektoptimerare

[NO TEXT]

[NO TEXT]

solar edge

1

Slutför registrering av anläggning och fysisk layout i monitoreringsportalen

4

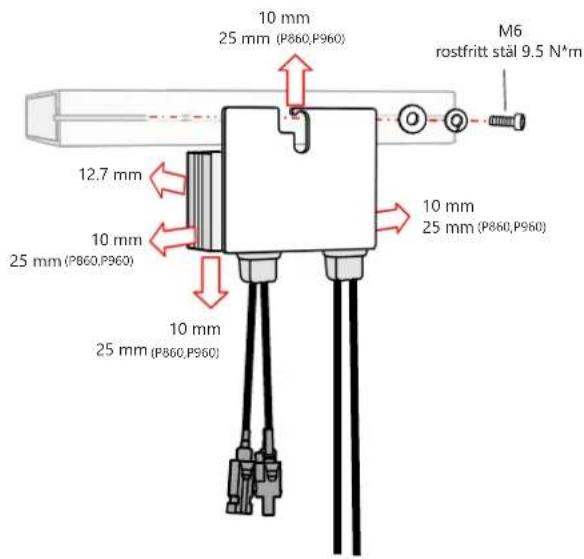

Installera effektoptimerare

solaredge

2

Upprätthålla avständ

solaredge

3

solaredge

4

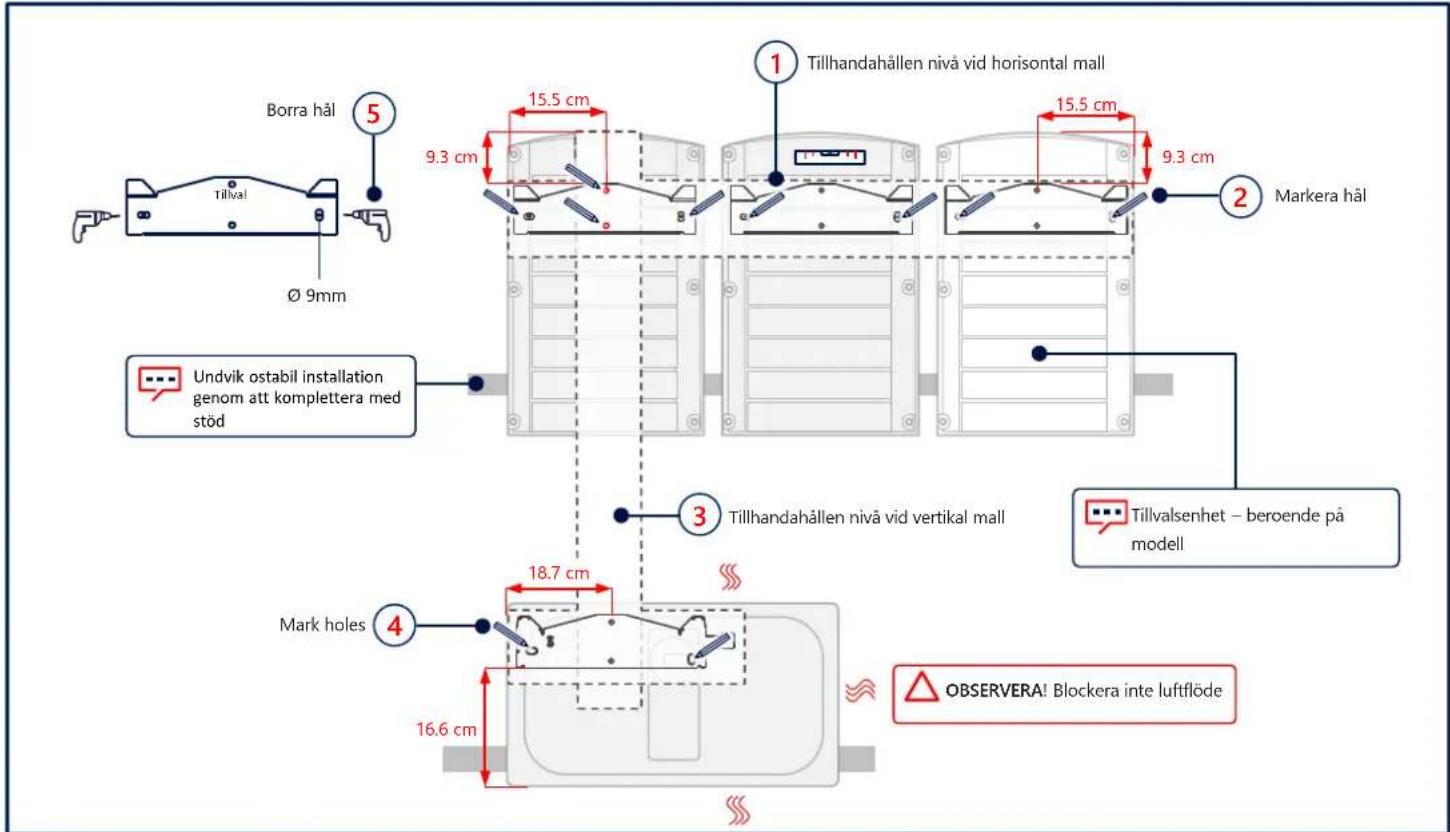

Markera och borra hål

solaredge

6

Borttagning av skydd

solaredge

7

solar edge

8

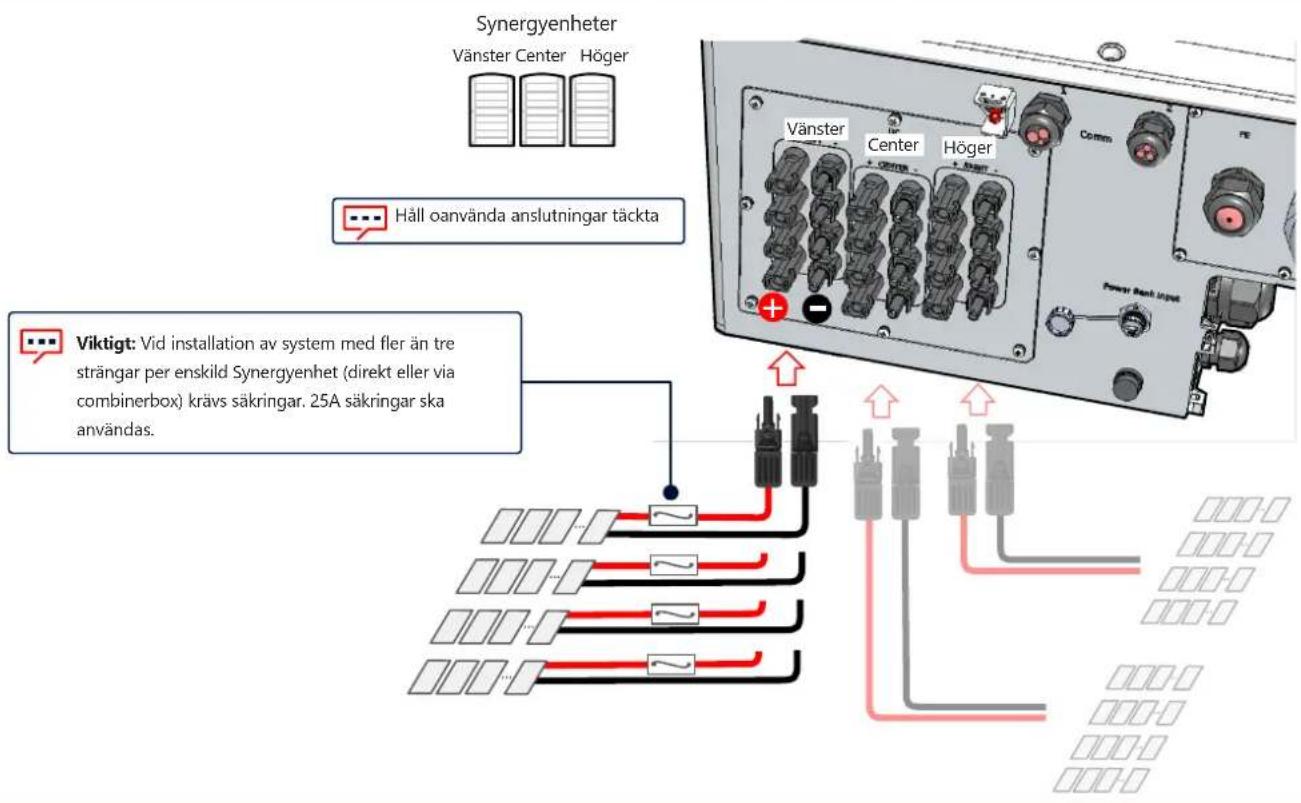

Anslutning av solcellsträngar

Anslut PV-strängar genom enkel dc-ingång

solaredge

8

CAUTION!

• ANVÄND ENDAST kabelskor i bimetall för aluminiumtrådar
• ANVÄND ENDAST förtennade kabelskor för kopparledningar

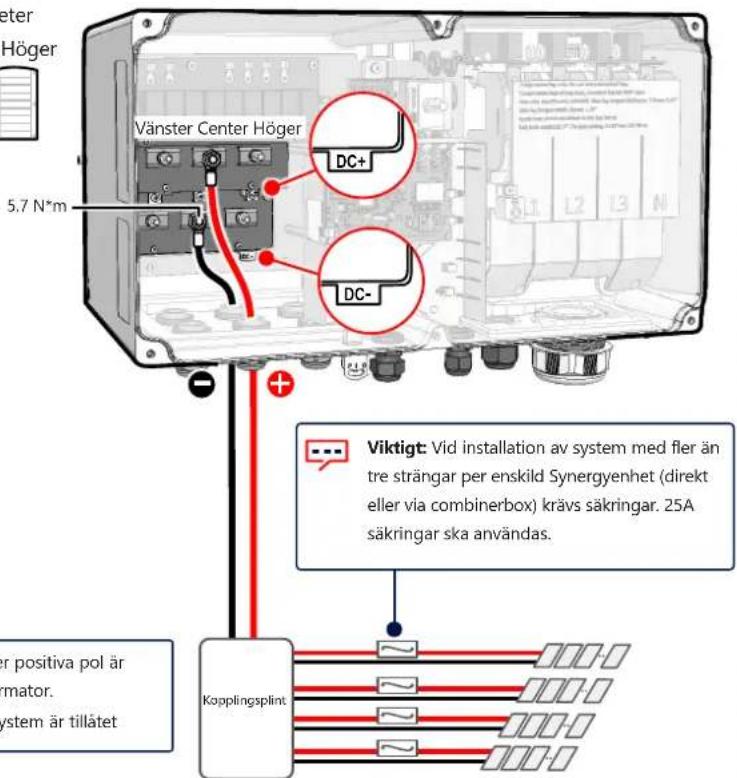

Synergyenheter

Vänster Center Höger

Funktionsjord av DC-sidans negativa eller positiva pol är förbjudet då växelriktaren saknar transformator. Jordning av modulramar eller montagesystem är tillåtet

solar edge

9

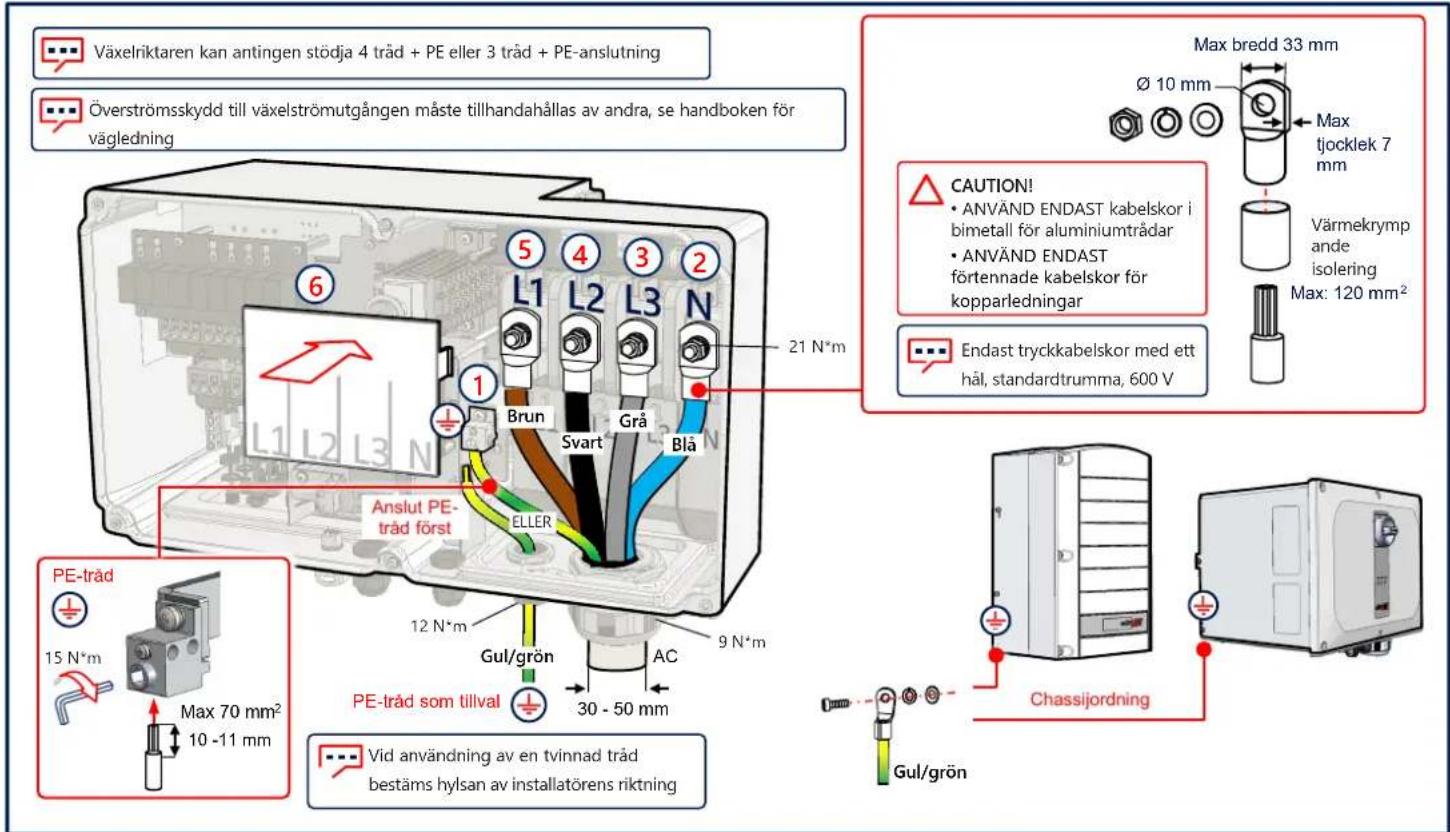

Anslutning växelström och skyddande jord (PE)

LAN-kommunikation

solar edge

10

solaredge

11

RS485-anslutning av flera växelriktare

Wi-Fi-kommunikation (Tillval)

För-driftsättning innan AC är ansluten (Tillval 1)

Installerar skydd

solaredge

14

solar edge

15

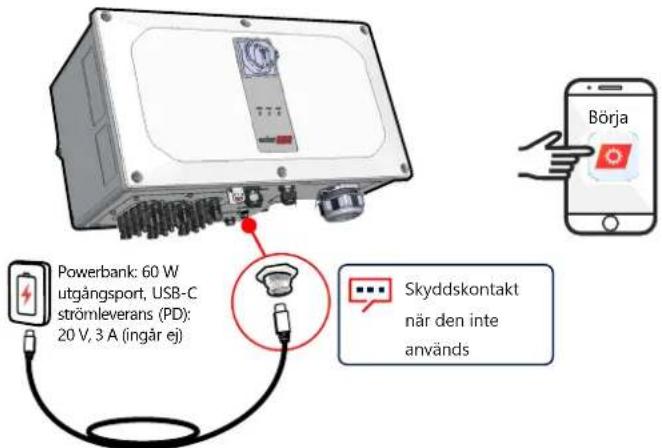

Driftsättning före när likström inte är ansluten (Tillval 1)

Ladda ner SolarEdge SetApp

Slå på (1) likströmsbrytare

Anslut powerbank

Starta och följ SetApp

1 m, hane till hane, USB-C (ingår ej)

Driftsättning med växel- och likström (Tillval 2)

solaredge

16

Ladda ner SolarEdge SetApp

Slå på ström

Starta och följ SetApp

solar edge

17

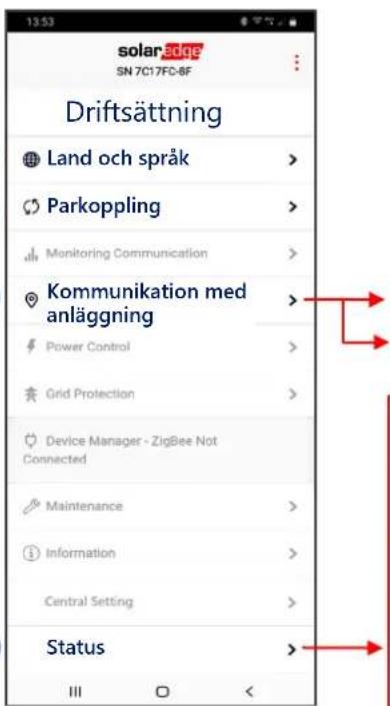

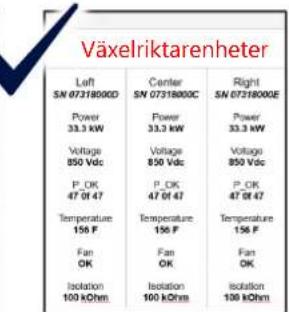

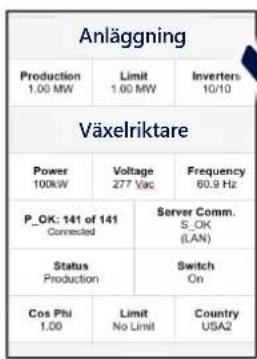

Driftsättning av primär växelriktare

1
2
3

RS485-1 → Protokoll → SolarEdge → Primär SolarEdge RS485-1 → Detektering av följare

4

LED-indikationer

solaredge

STRÖM KOMM FEL

Grön Blå Röd

System producerar ström

Växelspänning är ansluten, men systemet producerar inte ström

Växelriktare kommunicerar med monitoreringsportalen

Systemfel

solaredge

Support Kontaktinformation

Om du har tekniska problem avseende

SolarEdgeprodukter, vänligen kontakta oss:

Kan komma att ändras utan vidare meddelande.

Upphovsrätt © SolarEdge Inc. Alla rättigheter förbehållna. Mars 2021.
