Type product	Driefasige omvormer met Synergy-technologie
Merk	SolarEdge
Model	SESUKRW00INNN4DG
Technologie	Synergy
Voeding	DC (fotovoltaïsche panelen) en AC (net)
Communicatie	RS485, optionele Wi-Fi, optioneel mobiel netwerk
Indicatielampjes	Groen (productie), Blauw (communicatie), Rood (systeemfout)
Regio's	Europa, Azië-Pacific, Zuid-Afrika
Installatie	Aan de muur, binnen of beschermd buiten, met ventilatieruimte
Inbedrijfstelling	Via de SolarEdge SetApp-applicatie
Veiligheid	DC- en AC-schakelaar, aarding, niet-afsnijdbare connectoren
Compatibiliteit	SolarEdge power optimizers
Garantie	Raadpleeg de SolarEdge-klantenservice
Onderhoud	Buiten reinigen met een zachte doek; periodieke controle van de aansluitingen
Reserveonderdelen	Verkrijgbaar via de technische ondersteuning van SolarEdge

Veelgestelde vragen - SESUKRW00INNN4DG SolarEdge

Wat is de betekenis van de indicatielampjes?

De lampjes geven aan: Groen: het systeem produceert elektriciteit; Blauw: communicatie met het supervisieplatform tot stand gebracht; Rood: systeemfout.

Hoe installeer ik de omvormer?

Volg de snelle installatiehandleiding: markeer en boor de gaten, monteer de eenheden, sluit de interconnectiekabels aan, de PV-stringen (via bimetalen kabelogen voor aluminium), de AC-kabel en de aarding. Gebruik SolarEdge SetApp voor de inbedrijfstelling.

Hoe verbind ik de omvormer met het supervisieplatform?

Gebruik RS485-communicatie (bedrading tussen omvormers) of optionele Wi-Fi. Configureer het protocol en de master/slave-rol via SetApp.

Kan ik deze omvormer gebruiken met panelen van andere merken?

Ja, op voorwaarde dat u SolarEdge power optimizers aan de ingang gebruikt. De omvormer is ontworpen om met SolarEdge-optimizers te werken.

Wat is de Synergy-technologie?

De Synergy-technologie is een modulair omvormersysteem dat een flexibele installatie en intelligent energiebeheer mogelijk maakt, met linker-, midden- en rechtereenheden.

Hoe voer ik de inbedrijfstelling uit?

Na de fysieke installatie downloadt u SolarEdge SetApp, zet de DC-schakelaar op AAN, sluit indien aanwezig de batterij aan, en volg de instructies in de app om de omvormer te configureren.

Wat te doen bij een fout (rood lampje)?

Controleer de aansluitingen, de netspanning en de status van de optimizers. Raadpleeg de handleiding of neem contact op met de technische ondersteuning van SolarEdge via https://www.solaredge.com/service/support.

Wat is de onderhoudsprocedure?

Reinig de buitenkant regelmatig met een zachte, droge doek. Controleer de elektrische aansluitingen en de indicatielampjes. Knip nooit de kabelconnectoren door.

Is het mogelijk om een batterij toe te voegen?

Ja, deze omvormer is compatibel met SolarEdge-batterijen. Raadpleeg de handleiding voor aansluiting en configuratie via SetApp.

Waar vind ik technische ondersteuning?

Ga naar https://www.solaredge.com/service/support om contact op te nemen met de technische ondersteuning van SolarEdge of om aanvullende bronnen te vinden.

GEBRUIKSAANWIJZING SESUKRW00INNN4DG SolarEdge

3-fase omvormer met synergie technologie

Snelle installatiehandleiding

PN: SExxK-xxxxlxxxx

Voor Europa, APAC en Zuid-Afrika Versie 1.3

Legenda

OPMERKING

Dit symbool staat voor informatie die bedoeld is om de gebruiker te helpen het product optimaal te gebruiken.

LET OP!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wanneer niet goed uitgevoerd of nageleefd, kan leiden tot schade aan of destructie van het product. Ga nooit voorbij aan een dergelijke melding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

WAARSCHUWING!

Wijst op een gevaar. Het vraagt om uw aandacht voor een procedure die, wanneer niet goed uitgevoerd of nageleefd, kan leiden tot letsel of tot de dood. Ga nooit voorbij aan een waarschuwingsmelding voordat u de vermelde voorwaarden volledig begrijpt en naleeft.

Knip geen kabelconnectors door

Dit symbool staat bij aardingspunten op SolarEdge handleidingen en apparaten.

Schakel de netstroomschakelaar van het hoofdpaneel AAN/UIT en wacht vijf minuten

Schakel de DC-veiligheidsschakelaar van Synergy Manager AAN/UIT en wacht vijf minuten (Alleen van toepassing op modellen met een DC-veiligheidsschakelaar)

BEWAAR DEZE INSTRUCTIES - Deze handleiding bevat belangrijke instructies voor de 3-fase omvormer die moeten worden opgevolgd tijdens installatie en onderhoud. Gebruik van deze apparatuur op een wijze die niet in dit document door SolarEdge wordt gespecificeerd, kan afbreuk doen aan de bescherming die door deze apparatuur wordt geboden.

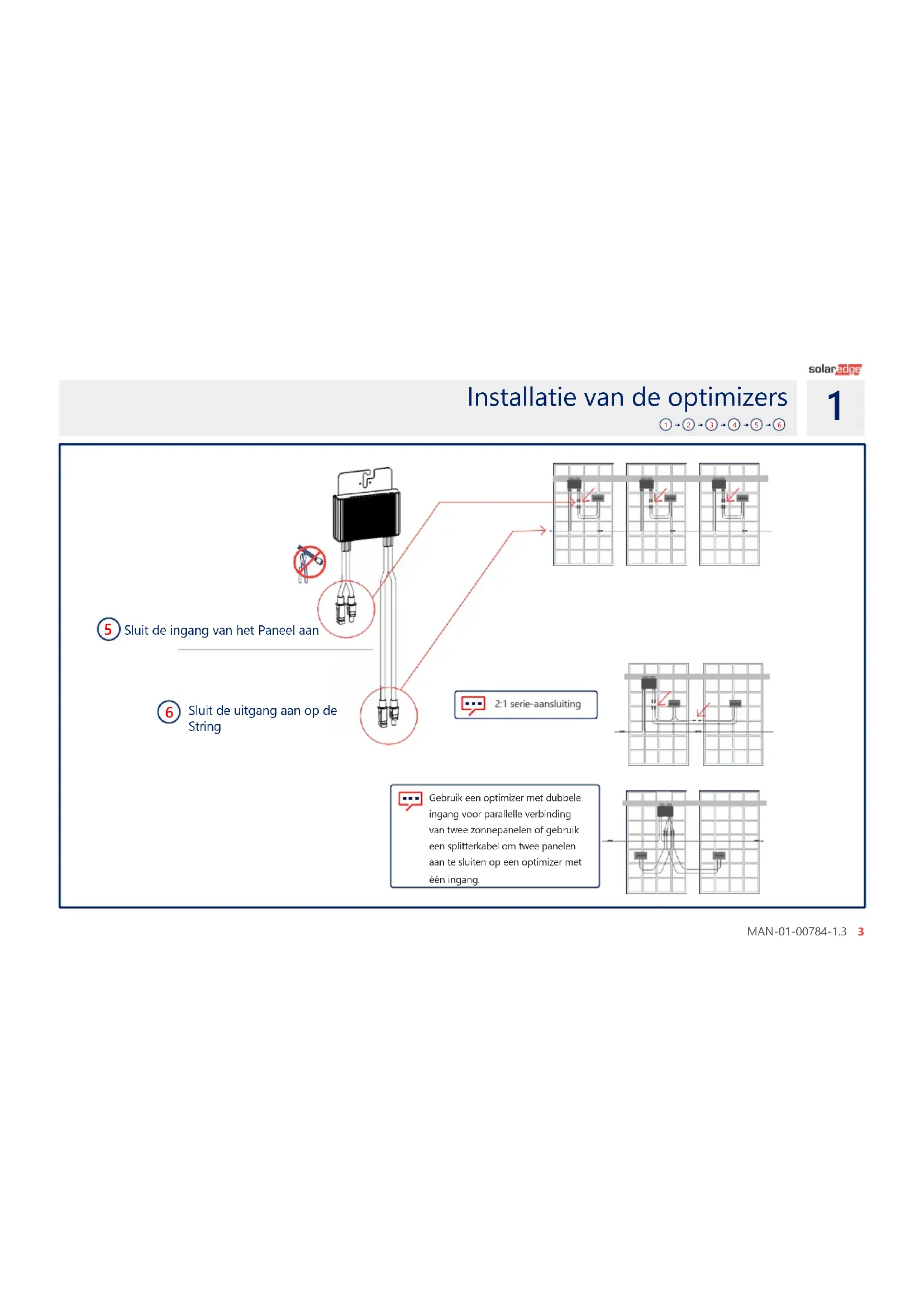

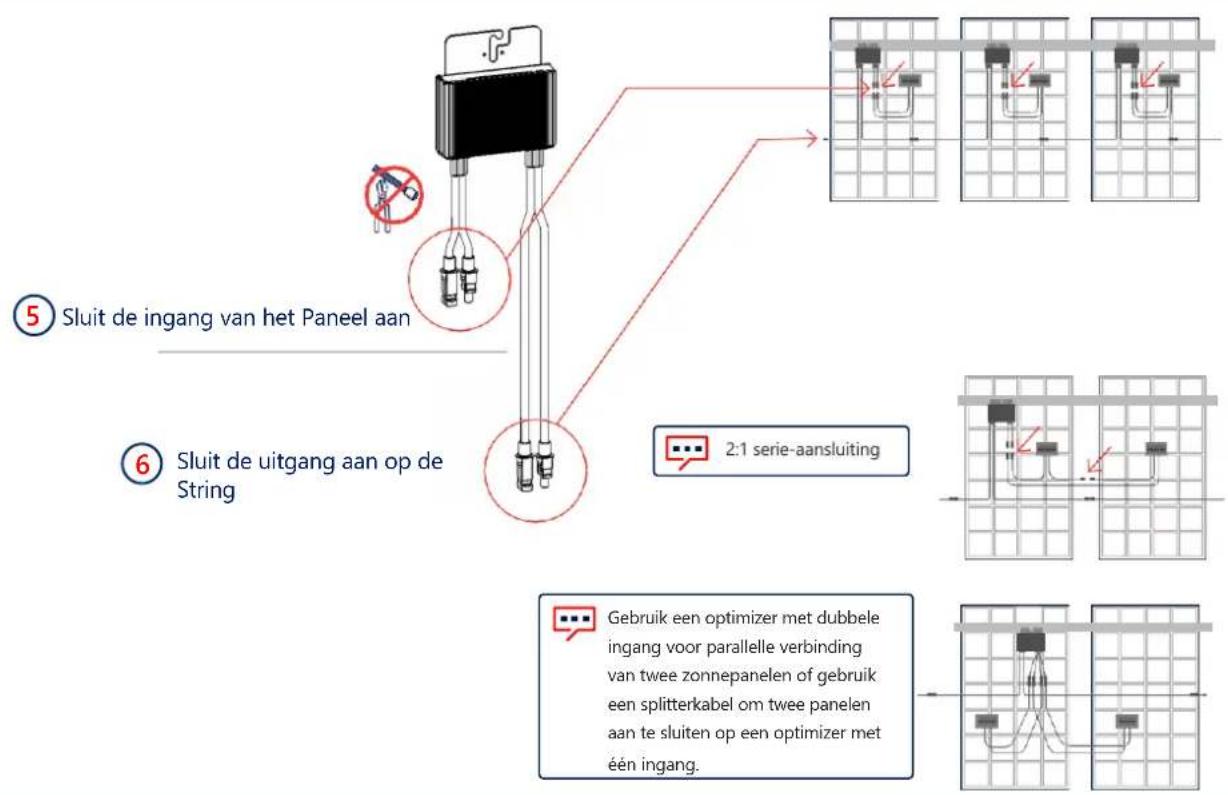

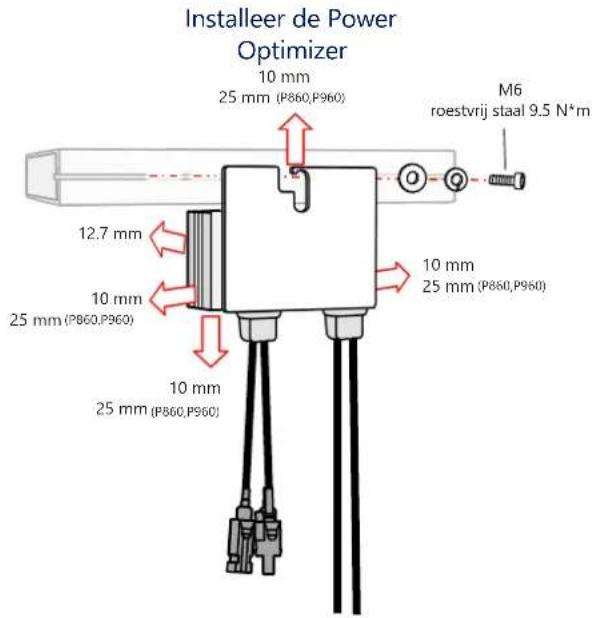

Installatie van de optimizers

1→2→3→4→5→6

solaredge

1

1

Gebruik de SolarEdge Designer om een SE systeem te ontwerpen https://designer.solaredge.com

Installatie van de optimizers

3

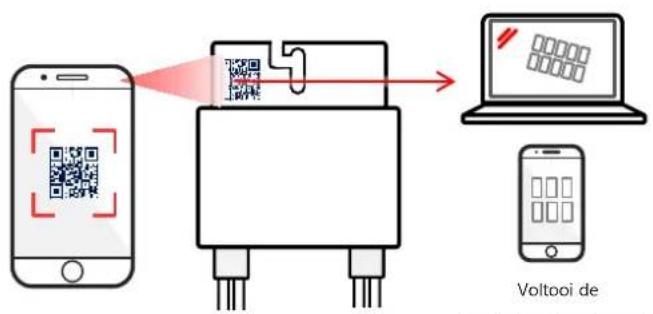

Scan de QR-code met de Mapper

Voltooi de installatieregistratie en de fysieke lay-out in het monitoringplatform

4

Installatie van de optimizers

1→2→3→4→5→6

solaredge

solar edge

2

De PV-opstelling aansluiten

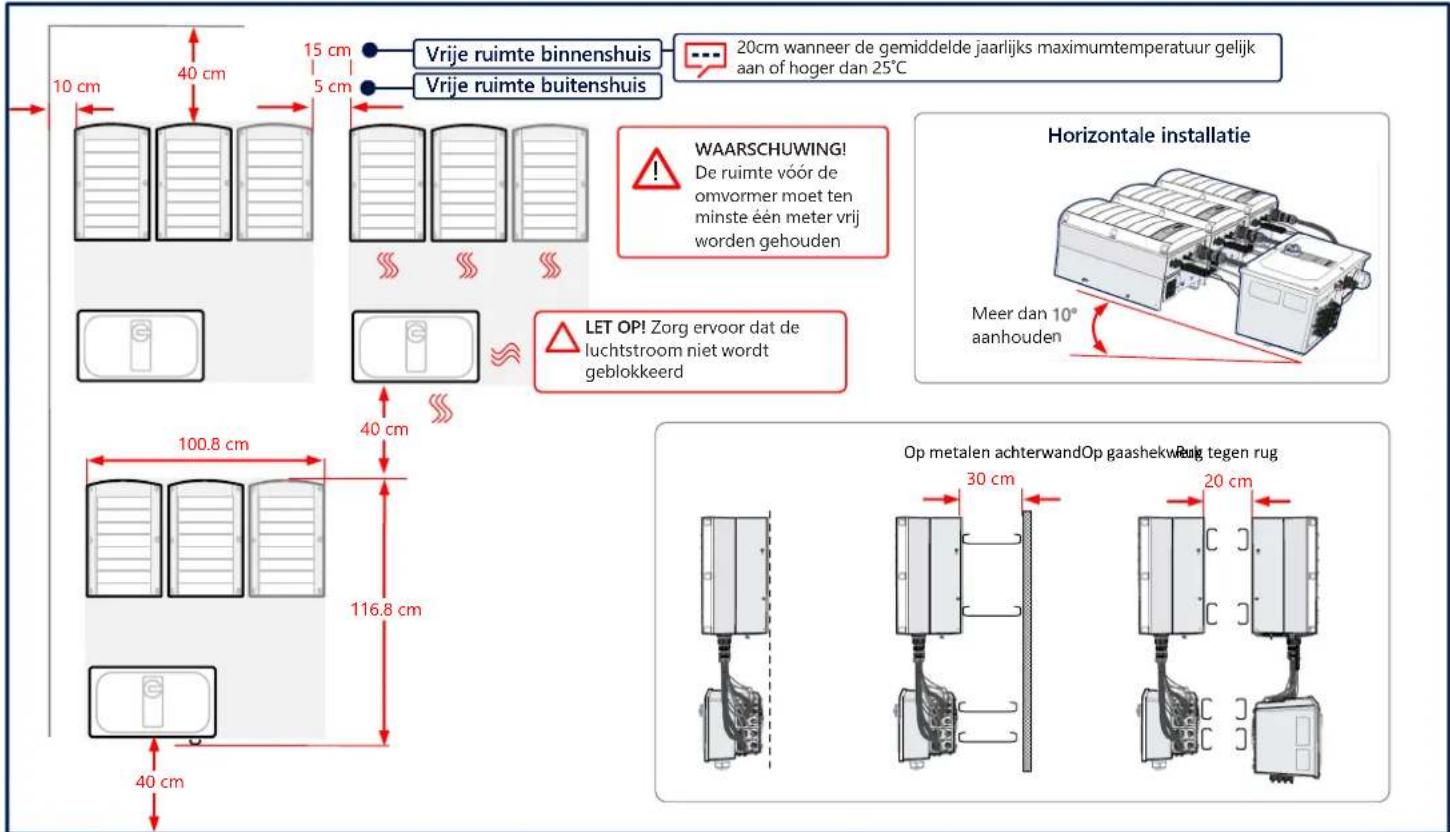

Handhaven vrije ruimte

solaredge

solaredge

4

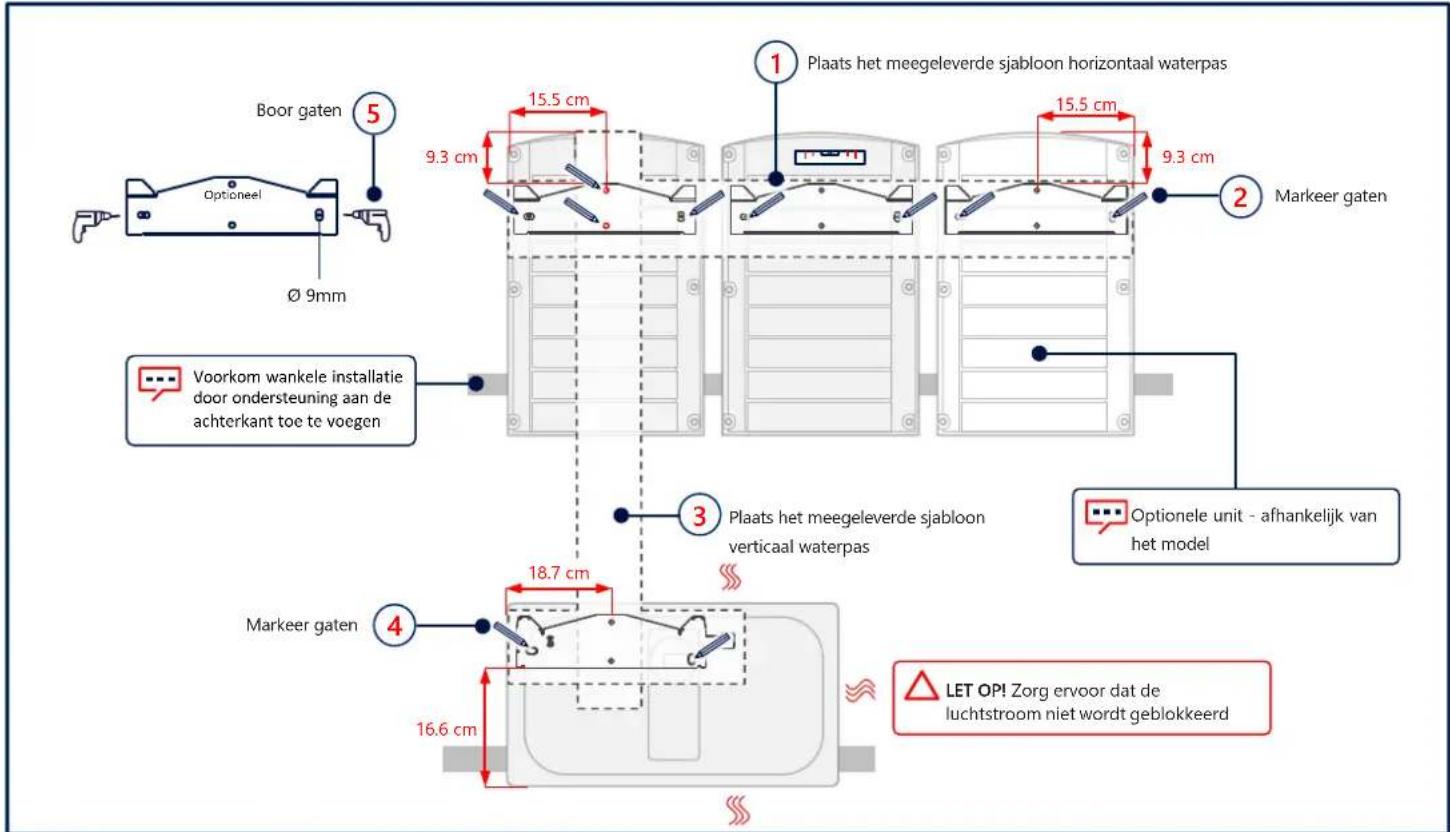

Markeren & boren van gaten

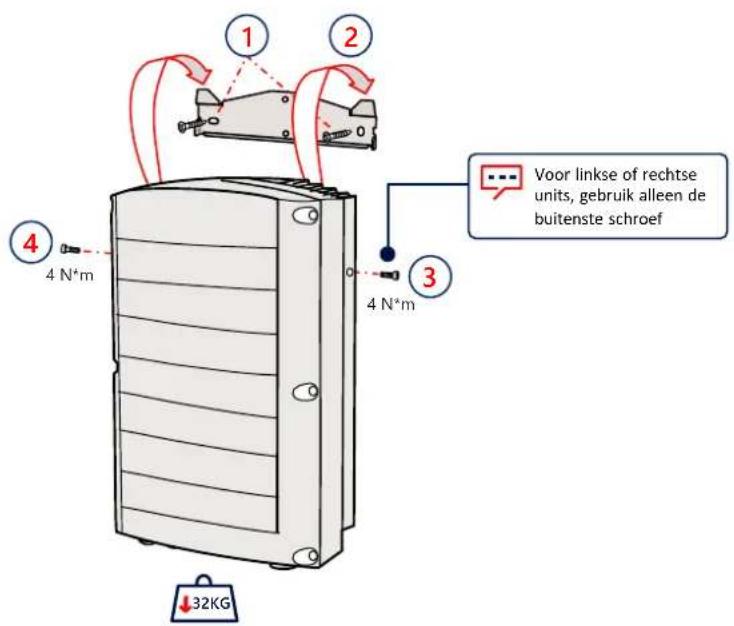

De units monteren

solaredge

5

solaredge

6

Kappen verwijderen

solaredge

7

solaredge

8

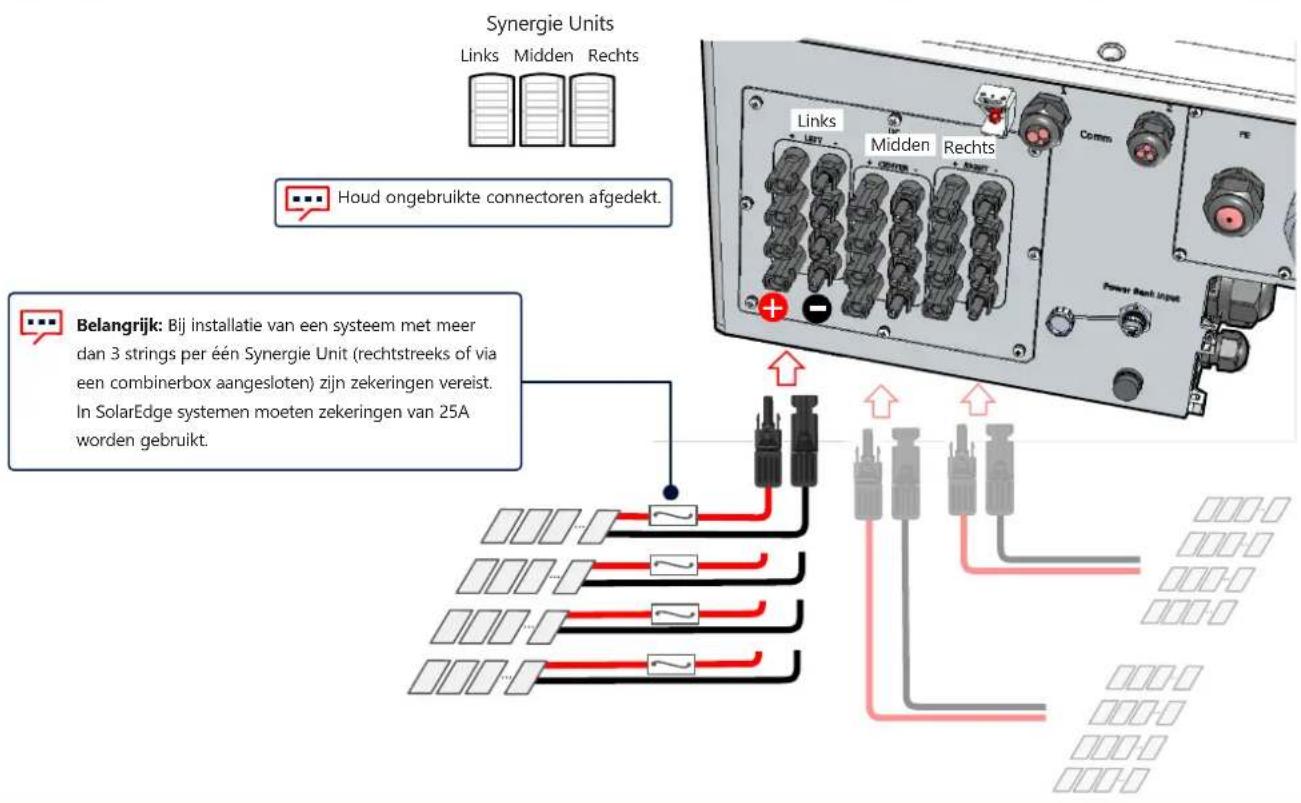

PV-strings verbinden

PV-strings aansluiten via één DC-ingang

solaredge

8

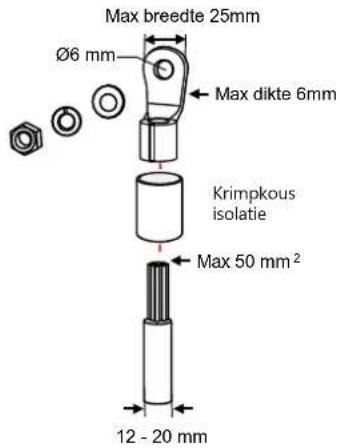

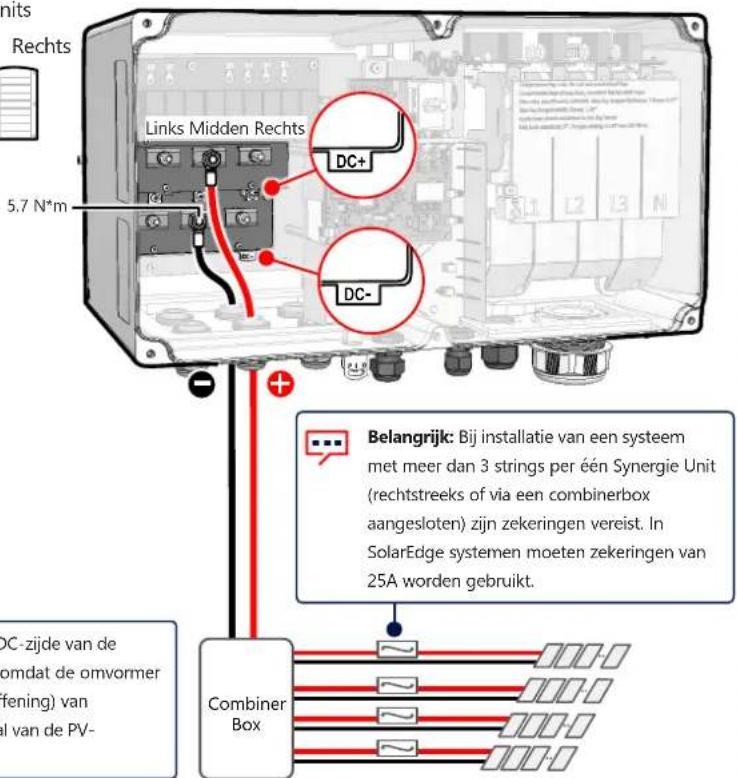

LET OPI

• Gebruik voor aluminium draden ALLEEN Bi-metalen kabelschoenen
• Gebruik voor koperen draden ALLEEN vertinde koperen kabelschoenen

Functionele elektrische aarding van de DC-zijde van de negatieve of positieve pool is verboden omdat de omvormer geen transformator heeft. Aarding (vereffening) van zonnepaneelframes en montagemateriaal van de PV-opstelling is aanvaardbaar

Synergie Units Links Midden Rechts

solar edge

9

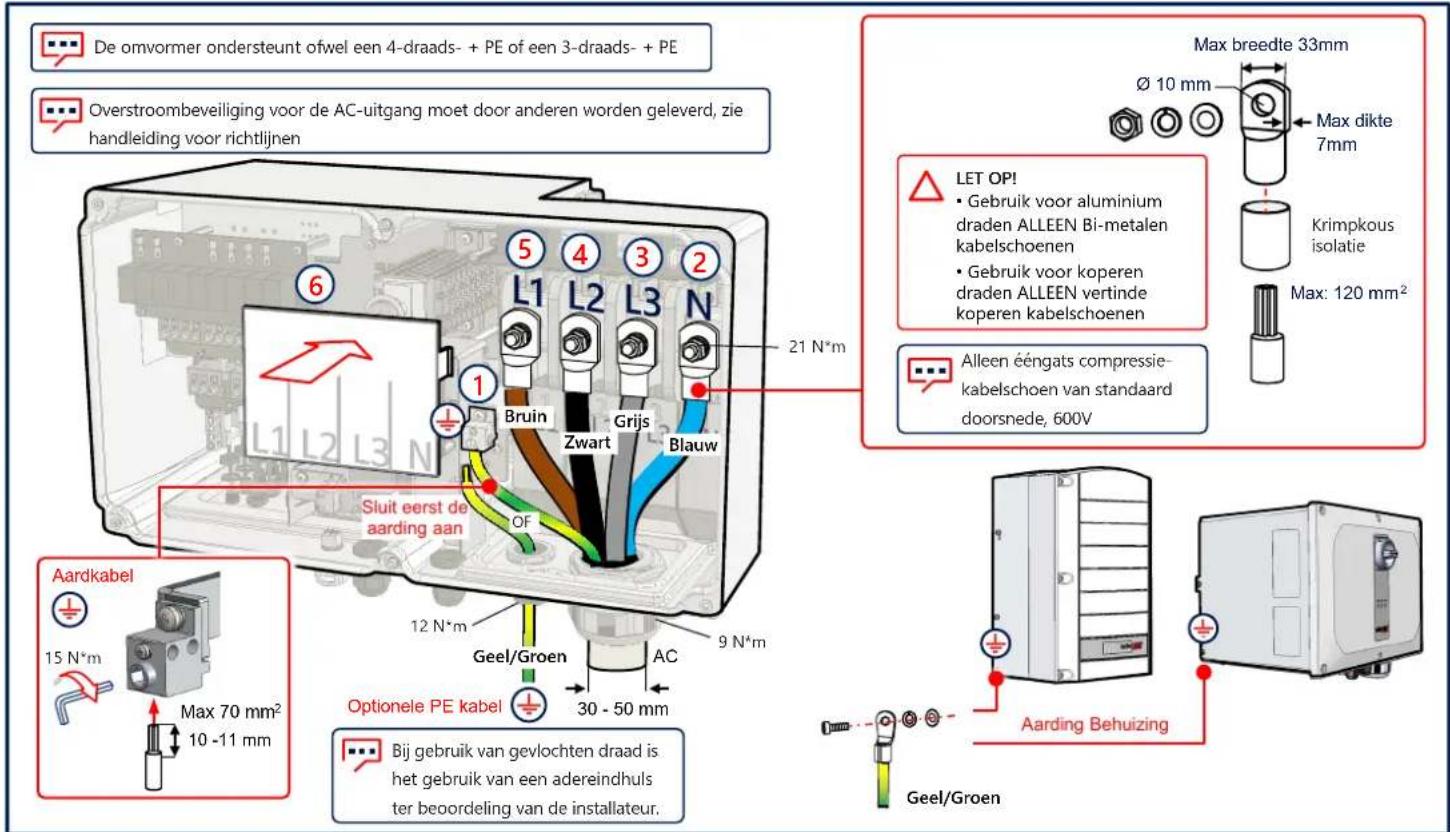

AC en beschermende aarde aansluiten (PE)

LAN-communicatie

solar edge

10

solaredge

11

RS485-verbinding van meerdere omvormers

Wi-Fi Communicatie aansluiten (optioneel)

solaredge

12

GSM-communicatie aansluiten (optioneel)

Kappen monteren

solaredge

14

solar edge

15

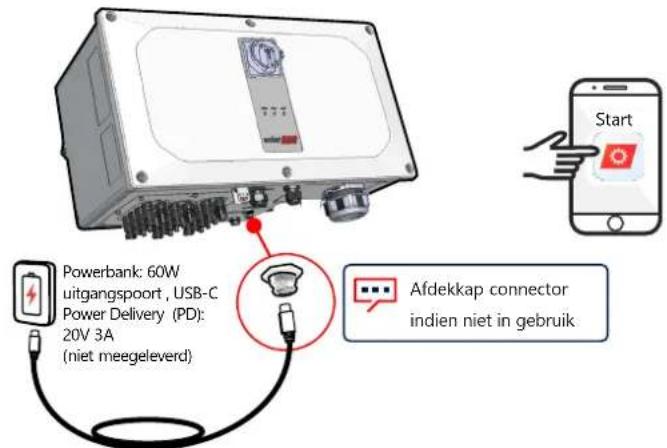

Pre-inbedrijfstelling wanneer AC-voeding niet is aangesloten (optie 1)

Download SolarEdge SetApp

Zet DC-schakelaar aan (1)

Sluit de powerbank aan

Start en volg SetApp

1meter, male naar male, USB-C (niet meegeleverd)

Inbedrijfstelling met DC- en AC-spanning (optie 2)

solaredge

16

Download SolarEdge SetApp

Schakel de voeding in

Start en volg SetApp

solar edge

17

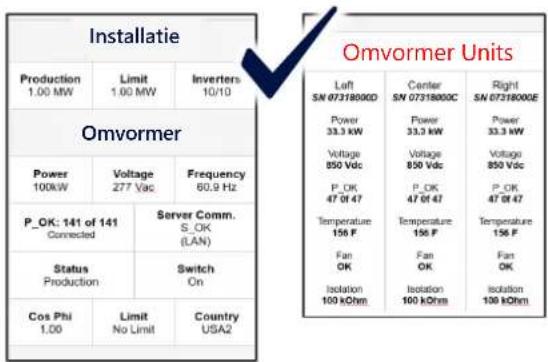

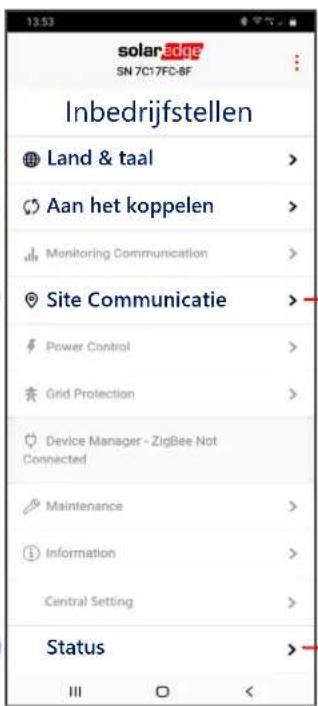

De Leider-omvormer in bedrijf stellen

1
2
3

RS485-1 → Protocol → SolarEdge → SolarEdge Leider RS485-1 → Volger detecteren

4

LED-indications

solaredge

POWER COMM FOUT

Groen Blauw Rood

Het systeem produceert energie

AC is aangesloten, maar het systeem produceert geen energie

Omvormer communiceert met het monitoringplatform

Systeemfout

solaredge

Support Contact Informatie

Bij technische problemen met SolarEdge producten kunt u contact met ons opnemen: https://www.solaredge.com/service/support

Wijzigingen voorbehouden zonder voorafgaande.

Copyright © SolarEdge Inc. Alle rechten voorbehouden. Maart 2021.
