Ürün Tipi	Synergy teknolojili üç fazlı invertör
Marka	SolarEdge
Model	SESUKRW00INNN4DG
Teknoloji	Synergy
Besleme	DC (fotovoltaik paneller) ve AC (şebeke)
İletişim	RS485, isteğe bağlı Wi-Fi, isteğe bağlı mobil ağ
Işık Göstergeleri	Yeşil (üretim), Mavi (iletişim), Kırmızı (sistem hatası)
Bölgeler	Avrupa, Asya Pasifik, Güney Afrika
Kurulum	Duvara montaj, korunaklı iç veya dış mekan, havalandırma boşluğu ile
Devreye Alma	SolarEdge SetApp uygulaması ile
Güvenlik	DC ve AC anahtarı, topraklama, kesilemez konektörler
Uyumluluk	SolarEdge güç optimize edicileri
Garanti	SolarEdge satış sonrası hizmetine danışın
Bakım	Dış yüzeyi yumuşak bir bezle temizleme; bağlantıların periyodik kontrolü
Yedek Parçalar	SolarEdge teknik desteğinden temin edilebilir

Sık sorulan sorular - SESUKRW00INNN4DG SolarEdge

Işık göstergelerinin anlamı nedir?

Göstergeler şunu belirtir: Yeşil: sistem elektrik üretiyor; Mavi: izleme platformu ile iletişim kuruldu; Kırmızı: sistem hatası.

İnvertör nasıl kurulur?

Hızlı kurulum kılavuzunu izleyin: delikleri bulun ve işaretleyin, üniteleri monte edin, ara bağlantı kablolarını, PV dizilerini (alüminyum için bimetalik pabuçlar aracılığıyla), AC kablosunu ve topraklamayı bağlayın. Devreye alma için SolarEdge SetApp kullanın.

İnvertör izleme platformuna nasıl bağlanır?

RS485 iletişimini (invertörler arası kablolama) veya isteğe bağlı Wi-Fi'yı kullanın. SetApp üzerinden protokolü ve ana/bağımlı rolünü yapılandırın.

Bu invertörü diğer markaların panelleriyle kullanabilir miyim?

Evet, girişte SolarEdge güç optimize edicileri kullanmak şartıyla. İnvertör, SolarEdge optimize edicileri ile çalışacak şekilde tasarlanmıştır.

Synergy teknolojisi nedir?

Synergy teknolojisi, sol, merkez ve sağ üniteleriyle esnek kurulum ve akıllı enerji yönetimi sağlayan modüler bir invertör sistemidir.

Devreye alma nasıl yapılır?

Fiziksel kurulumdan sonra, SolarEdge SetApp'i indirin, DC anahtarını AÇIK konuma getirin, varsa bataryayı bağlayın, ardından invertörü yapılandırmak için uygulamanın talimatlarını izleyin.

Hata durumunda (kırmızı ışık) ne yapmalı?

Bağlantıları, şebeke voltajını ve optimize edicilerin durumunu kontrol edin. Kılavuza bakın veya https://www.solaredge.com/service/support adresinden SolarEdge teknik desteği ile iletişime geçin.

Bakım prosedürü nedir?

Dış yüzeyi düzenli olarak yumuşak ve kuru bir bezle temizleyin. Elektrik bağlantılarını ve ışık göstergelerini kontrol edin. Kablo konektörlerini asla kesmeyin.

Pil eklemek mümkün mü?

Evet, bu invertör SolarEdge bataryaları ile uyumludur. Bağlantı ve SetApp üzerinden yapılandırma için kılavuza bakın.

Teknik destek nerede bulunur?

SolarEdge teknik desteği ile iletişime geçmek veya ek kaynaklar bulmak için https://www.solaredge.com/service/support adresini ziyaret edin.

KULLANIM KILAVUZU SESUKRW00INNN4DG SolarEdge

Sinerji Teknolojili Üç Fazlı Invertör

Hızlı Kurulum Kılavuzu

PN: SExxK-xxxxlxxxx

Avrupa, Asya Pasifik ve Güney Afrika için

Sürüm 1.3

Açıklama

NOT

Bu sembol, kullanıcıının ürünü en iyi şekilde kullanmasına yardımcı olmayı amaçlayan bilgileri belirtir.

DİKKAT!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda ürünün zarar görmesine veya tahrip olmasına neden olabilecek bir işleme dikkat çeker. Belirtilen koşullar tam olarak anlaşılp karşılanana dek bir uyarı işaretinin ötesine geçmeyin.

UYARI!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda yaralanma veya ölümle sonuçlanabilecek bir işleme dikkat çeker. Belirtilen şartlar tam olarak anlaşılp karşılanana dek bir uyarı notunun ötesine geçmeyin.

Kablo konnektörlerini kesmeyin

Bu sembol, SolarEdge kılavuzları ve ekipmanı üzerindeki topraklama noktalarında görünür.

Ana panodaki AC şalteri AÇIN/KAPATIN ve 5 dakika bekleyin

Sinerji Manager üzerindeki DC Güvenlik Şalterini AÇIN/KAPATIN ve 5 dakika bekleyin (Sadece DC Güvenlik Şalterli modeller için geçerlidir)

BU TALİMATLARI SAKLAYIN – Bu kılavuz, Üç Fazlı İnvertörün kurulum ve bakımı sırasında izlenmesi gereken önemli talimatları içerir. Bu ekipmanın SolarEdge tarafından sağlanan bu dökümanda belirtilmeyen bir şekilde kullanılması, bu ekipmanın sağladığı korumayı bozabilir.

Optimizerlerin Montajı

1→2→3→4→5→6

solaredge

1

1

Dizeyi tasarlamak için

SolarEdge Designer kullanın

https://designer.solaredge.com

Dize optimizerleri eşleştirmek için SolarEdge Mapper'ı indirin

[NO TEXT]

[NO TEXT]

solar edge

1

Optimizerlerin Montajı

3

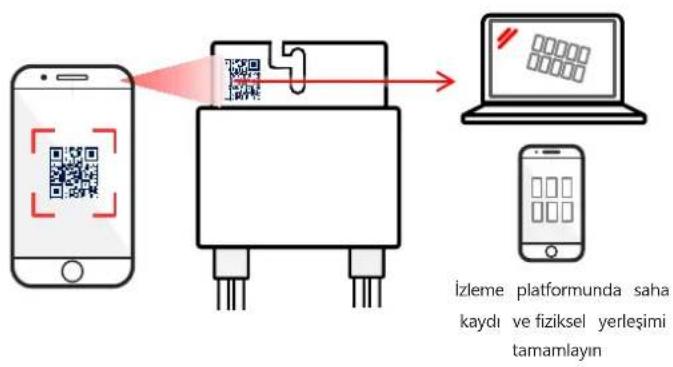

Mapper ile QR kodunu tarayın

4

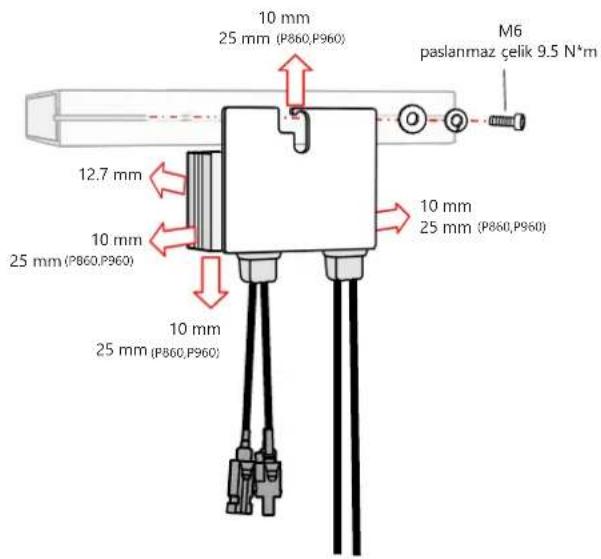

Optimizeri kurun

Optimizerlerin Montajı

solaredge

2

PV Dizisinin Bağlanması

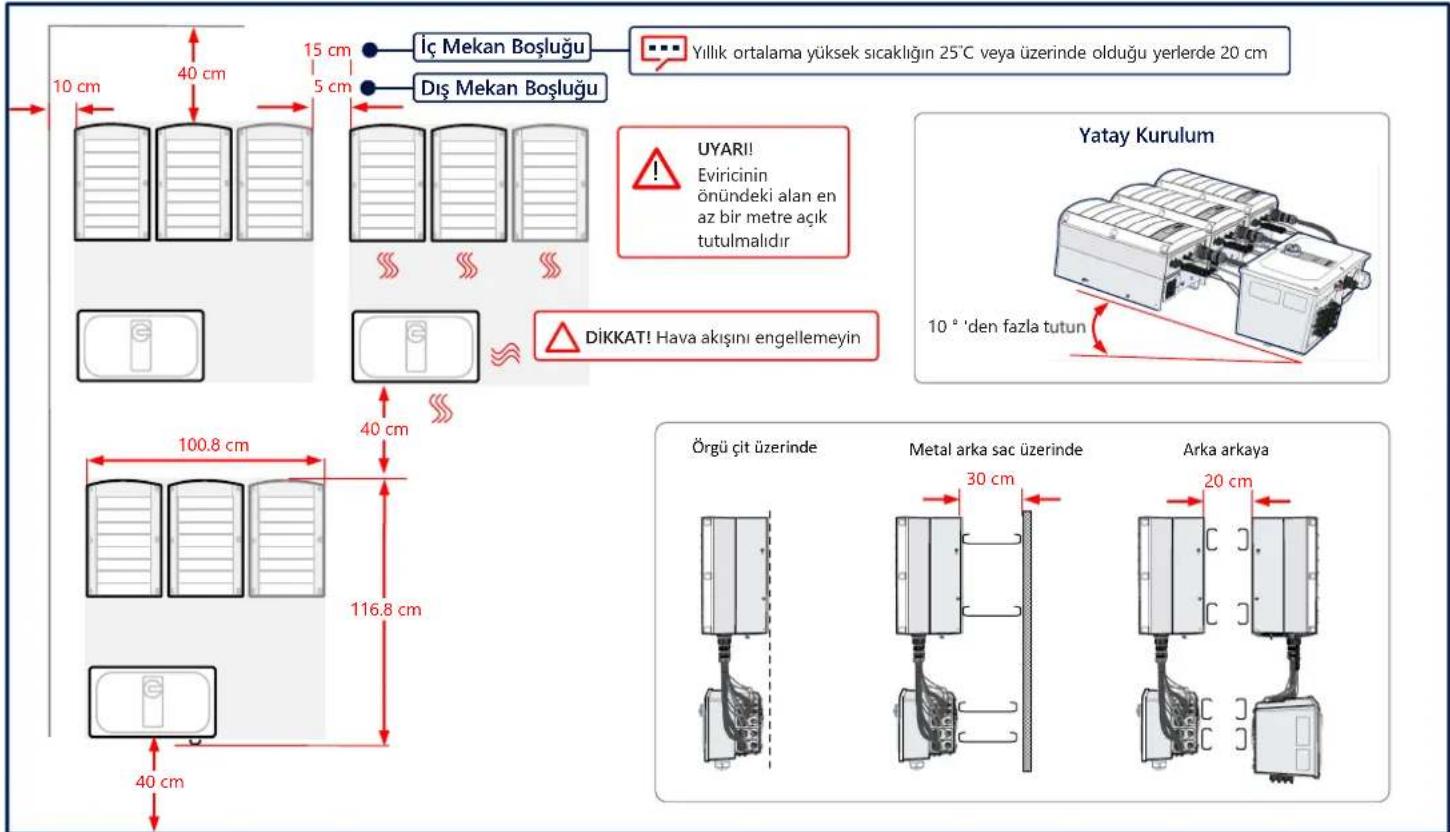

Boşluğun Korunması

solaredge

solaredge

4

İşaretleme ve Delik Delme

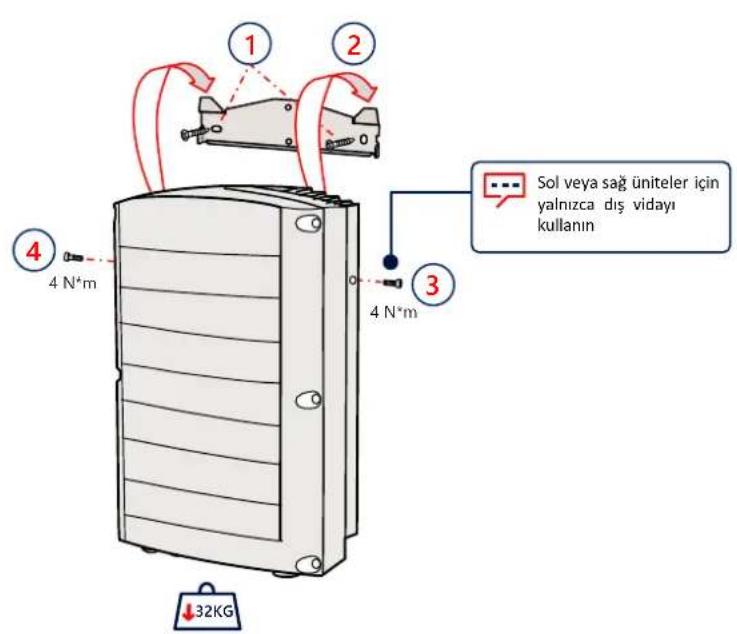

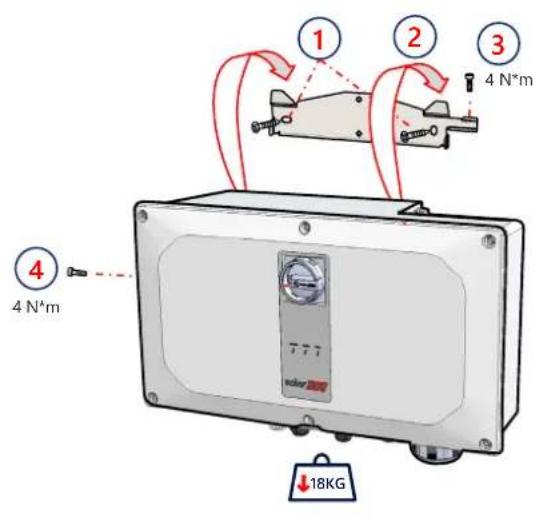

Ünitelerin Montajı

solaredge

5

solaredge

6

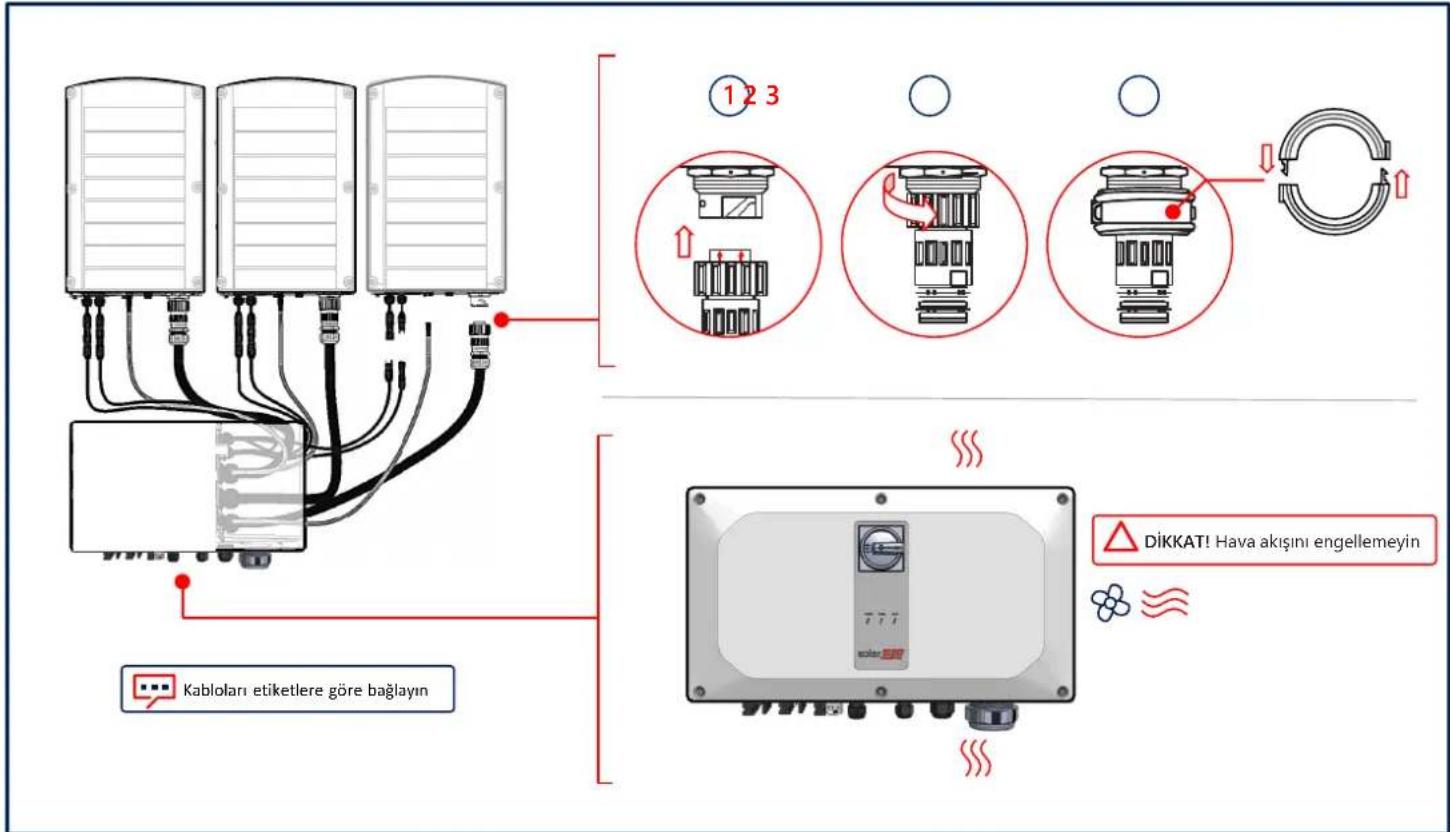

Kabloların Bağlanması

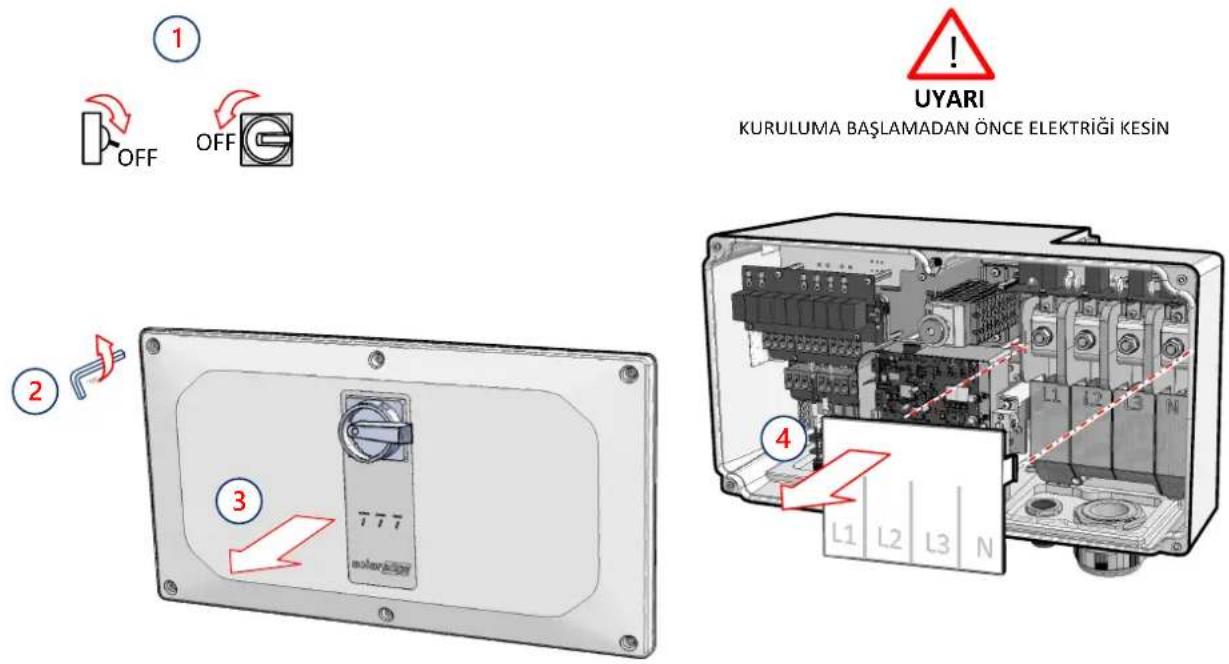

Kapakların Çıkarılması

solaredge

7

solaredge

8

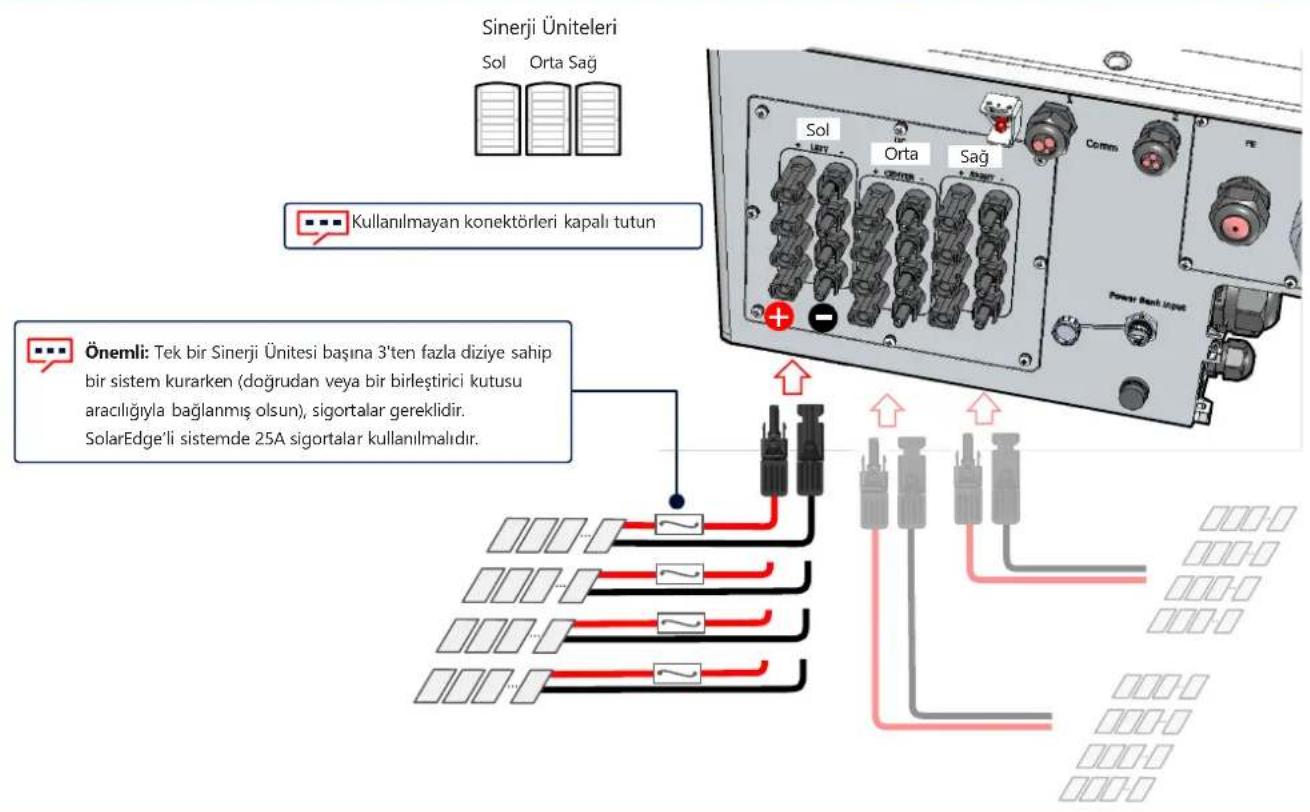

PV Dizelerinin Bağlanmas

Tek DC Giriş ile PV Dizilerini Bağlama

solaredge

8

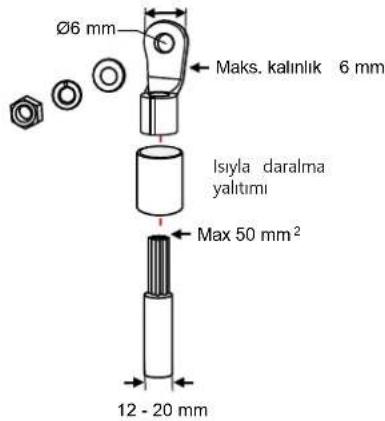

DIKKAT!

• Alüminyum kablolar için YALNIZCA Bi-metal kulakları KULLANIN
• Bakır kablolar için YALNIZCA bakır kalay kaplama kulakları KULLANIN

Maks. genişlik 25 mm

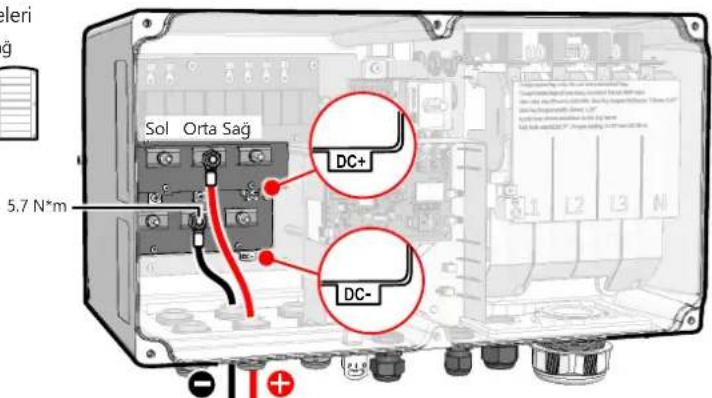

Sinerji Üniteleri

Sol Orta Sağ

invertörde transformatör bulunmadığından, DC tarafından negatif veya pozitif kutbun işlevsel elektrik topraklaması yasaktır. Modül çerçevelerinin topraklaması (topraklama) ve PV dizisi modüllerinin montaj ekipmanı kabul edilebilir.

Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge'li sistemde 25A sigortalar kullanılmalıdır.

Birleştirici Kutusu

solar edge

9

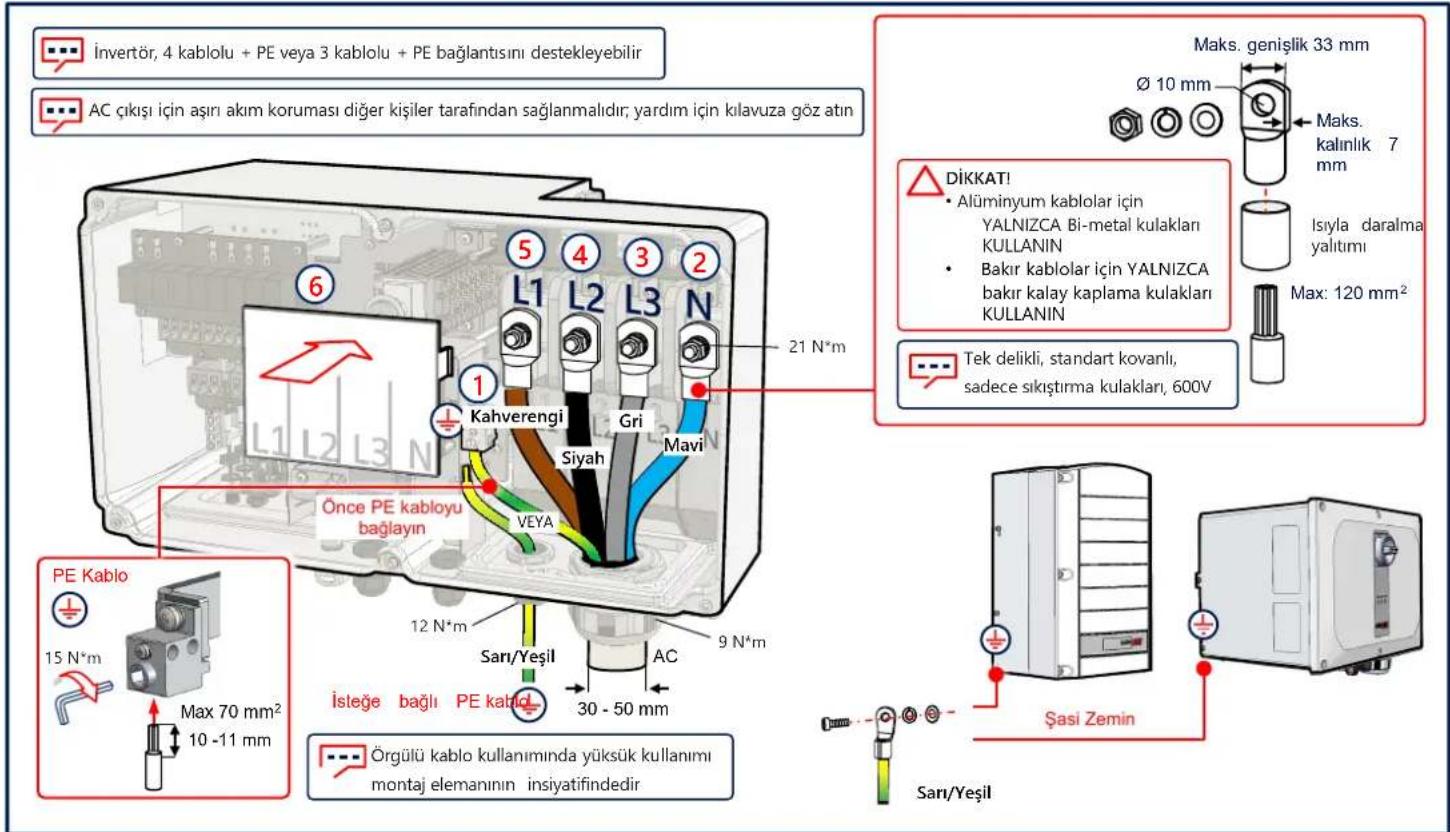

AC ve Koruyucu Toprağın Bağlanması (PE)

LAN İletişimi

solar edge

10

solaredge

11

Birden Fazla İnvertörün RS485 Bağlantısı

Wi-Fi İletişimi (İsteğe bağlı)

solar edge

12

solaredge

13

Hücresel İletişimin Bağlanması (İsteğe Bağlı)

Kapakların Takılması

solaredge

14

solar edge

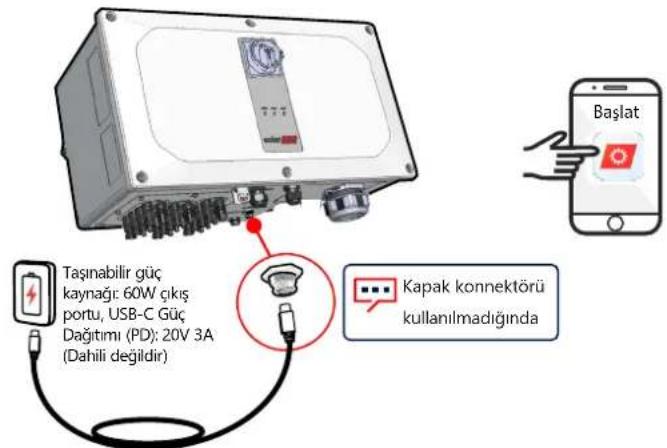

15 AC Elektrik Bağlı Değilken İşletmeye Alım (Seçenek 1)

SolarEdge SetApp'i indirin

DC Şalterini açın

Taşınabilir Güç Kaynağını bağlayın

SetApp'ı başlatın ve takip edin

1m, erkek ila erkek, USB-C (Dahili değildir)

DC ve AC Elektrik ile İşletmeye Alım (Seçenek 2)

solaredge

16

SolarEdge SetApp'i indirin

DC Şalterini açın

SetApp'ı başlatın ve takip edin

solar edge

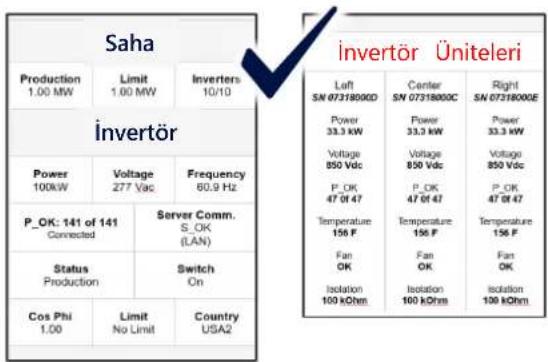

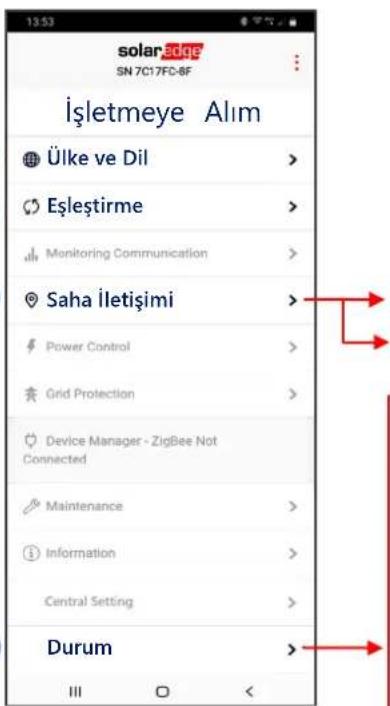

17 Lider Invertörü İşletmeye Alım

1
2
3

RS485-1 → Protokolü → SolarEdge → Solaredge Leader RS485-1 → Takipçi Algıla

4

LED Gösterimleri

solaredge

GÜÇ İLETİŞİM ARIZASI

Yeşil Mavi Kırmızı

Sistem Güç üretiyor

AC elektrik bağlı ancak sistem güç üretmiyor

İnvertör, izleme platformuyla iletişim kurmakta

Sistem hatası

solaredge

Solaredge Destek İletişim:

SolarEdge ürünleri ile ilgili teknik bir problem yaşarsanız, lütfen bizimle iletişime geçin:

Önceden haber vermeksizin değiştirilebilir. Telif hakkı © SolarEdge Inc. Tüm hakları saklıdır. Mart 2021.

solaredge
