Produkttyp	Dreiphasen-Wechselrichter mit Synergy-Technologie
Marke	SolarEdge
Modell	SESUKRW00INNN4DG
Technologie	Synergy
Stromversorgung	DC (Photovoltaikmodule) und AC (Netz)
Kommunikation	RS485, optionales WLAN, optionales Mobilfunknetz
Leuchtanzeigen	Grün (Produktion), Blau (Kommunikation), Rot (Systemfehler)
Regionen	Europa, Asien-Pazifik, Südafrika
Installation	Wandmontage, innen oder geschützt außen, mit Belüftungsraum
Inbetriebnahme	Über die SolarEdge SetApp
Sicherheit	DC- und AC-Schalter, Erdung, nicht trennbare Steckverbinder
Kompatibilität	SolarEdge Leistungsoptimierer
Garantie	Kontaktieren Sie den SolarEdge Kundendienst
Wartung	Außenreinigung mit einem weichen Tuch; regelmäßige Überprüfung der Anschlüsse
Ersatzteile	Erhältlich beim SolarEdge Technischen Support

Häufig gestellte Fragen - SESUKRW00INNN4DG SolarEdge

Was bedeuten die Leuchtanzeigen?

Die Anzeigen zeigen: Grün: Das System erzeugt Strom; Blau: Kommunikation mit der Überwachungsplattform hergestellt; Rot: Systemfehler.

Wie installiere ich den Wechselrichter?

Befolgen Sie die Kurzanleitung: Markieren und bohren Sie die Löcher, montieren Sie die Einheiten, schließen Sie die Verbindungskabel, die PV-Stränge (mit Bimetallkabelschuhen für Aluminium), das AC-Kabel und die Erdung an. Verwenden Sie SolarEdge SetApp für die Inbetriebnahme.

Wie verbinde ich den Wechselrichter mit der Überwachungsplattform?

Verwenden Sie die RS485-Kommunikation (Verkabelung zwischen Wechselrichtern) oder das optionale WLAN. Konfigurieren Sie das Protokoll und die Master-/Slave-Rolle über SetApp.

Kann ich diesen Wechselrichter mit Modulen anderer Marken verwenden?

Ja, vorausgesetzt, Sie verwenden SolarEdge Leistungsoptimierer am Eingang. Der Wechselrichter ist für den Betrieb mit SolarEdge-Optimierern ausgelegt.

Was ist die Synergy-Technologie?

Die Synergy-Technologie ist ein modulares Wechselrichtersystem, das eine flexible Installation und intelligente Energieverwaltung mit Einheiten links, Mitte und rechts ermöglicht.

Wie führe ich die Inbetriebnahme durch?

Nach der physischen Installation laden Sie SolarEdge SetApp herunter, schalten Sie den DC-Schalter auf ON, schließen Sie gegebenenfalls die Batterie an und folgen Sie den Anweisungen der App zur Konfiguration des Wechselrichters.

Was tun bei einem Fehler (rote Anzeige)?

Überprüfen Sie die Anschlüsse, die Netzspannung und den Zustand der Optimierer. Konsultieren Sie die Anleitung oder kontaktieren Sie den SolarEdge Technischen Support unter https://www.solaredge.com/service/support.

Wie ist das Wartungsverfahren?

Reinigen Sie regelmäßig die Außenseite mit einem weichen, trockenen Tuch. Überprüfen Sie die elektrischen Anschlüsse und die Leuchtanzeigen. Schneiden Sie niemals die Kabelstecker.

Ist es möglich, eine Batterie hinzuzufügen?

Ja, dieser Wechselrichter ist mit SolarEdge-Batterien kompatibel. Konsultieren Sie die Anleitung für den Anschluss und die Konfiguration über SetApp.

Wo finde ich technischen Support?

Besuchen Sie https://www.solaredge.com/service/support, um den SolarEdge Technischen Support zu kontaktieren oder zusätzliche Ressourcen zu finden.

BEDIENUNGSANLEITUNG SESUKRW00INNN4DG SolarEdge

Dreiphasen- Wechselrichter mit Synergie-Technologie

Installationsanleitung (Kurzfassung)

PN: SExxK-xxxxlxxxx

Für Europa, den asiatisch-pazifischen Raum und Südafrika Version 1.3

Legende

HINWEIS

Dieses Symbol weist auf Informationen hin, die den Nutzer bei der optimalen Nutzung des Produkts unterstützen sollen.

ACHTUNG!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen möglicherweise das Gerät beschädigt wird, wenn sie nicht korrekt oder ungenau ausgeführt werden. Arbeiten Sie bei einem Warnhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.

WARNUNG!

Signalisiert eine Gefahr. Dieses Symbol warnt Sie bei Vorgängen, bei denen Verletzungs- oder Lebensgefahr besteht, wenn sie nicht korrekt oder ungenau ausgeführt werden. Arbeiten Sie bei einem Gefahrenhinweis nicht weiter, bevor Sie den erläuterten Sachverhalt genau verstanden und die entsprechenden Maßnahmen ergriffen haben.

Steckverbinder nicht abschneiden.

Das Symbol kennzeichnet Erdungspunkte in den Anleitungen und den Geräten von SolarEdge.

Schalten Sie den AC-Schalter am Hauptverteiler EIN/AUS und warten Sie 5 Minuten.

Schalten Sie den DC-Sicherheitsschalter EIN/AUS und warten Sie 5 Minuten. (Gilt nur für Modelle mit DC- Sicherheitsschalter)

BEWAHREN SIE DIESE ANLEITUNG AUF – Diese Anleitung enthält wichtige Anweisungen für den Dreiphasen-Wechselrichter, die während des Einbaus und der Wartung befolgt werden müssen. Die Verwendung dieses Geräts auf eine Weise, die nicht in diesem Dokument von SolarEdge angegeben ist, kann den von diesem Gerät gebotenen Schutz beeinträchtigen.

Installieren der Optimierer

1→2→3→4→5→6

solaredge

1

1

Verwenden Sie den SolarEdge Designer zur Auslegung von SolarEdge Systemen https://designer.solaredge.com

Laden Sie sich zum Zuordnen der Leistungsoptimierer den SolarEdge Mapper herunter.

[NO TEXT]

[NO TEXT]

solar edge

1

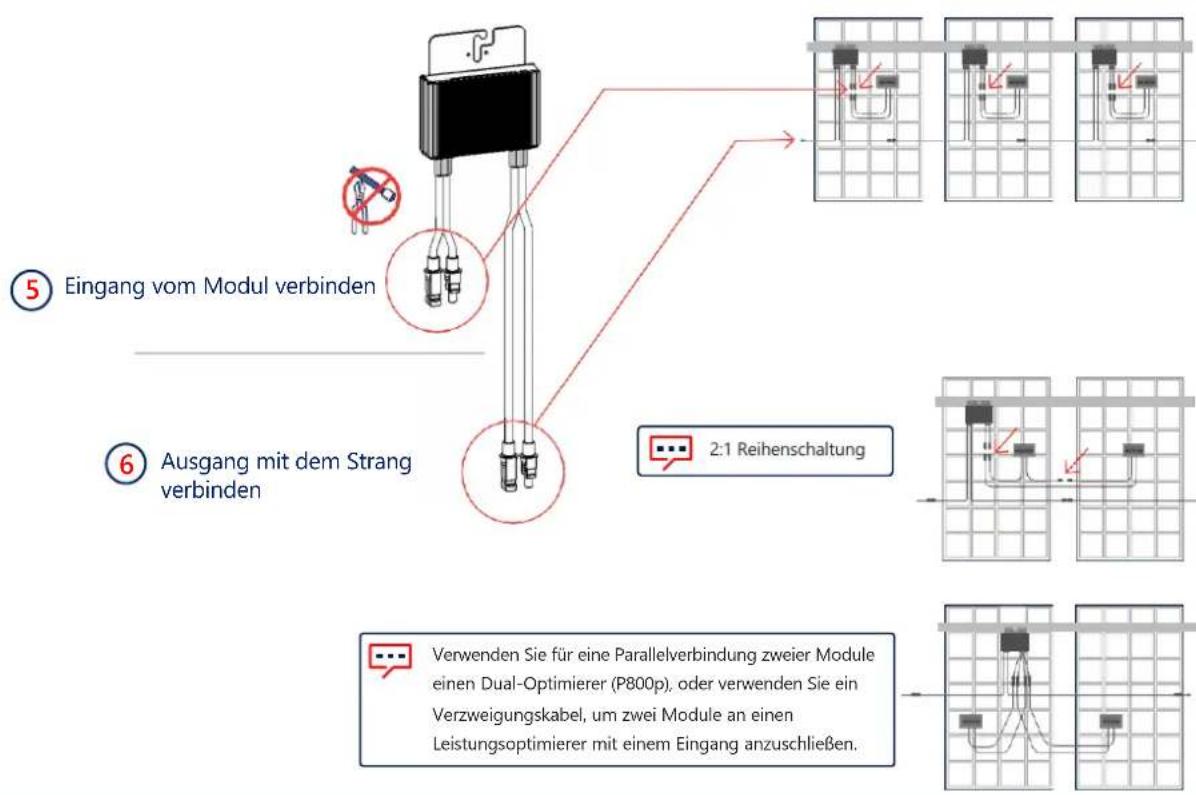

Installieren der Optimierer

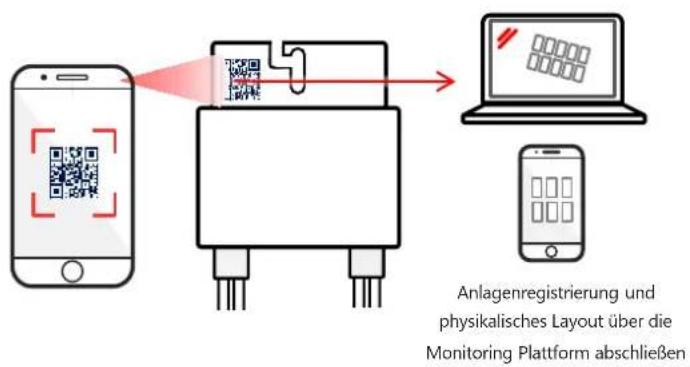

QR-Code mit dem Mapper scannen

4

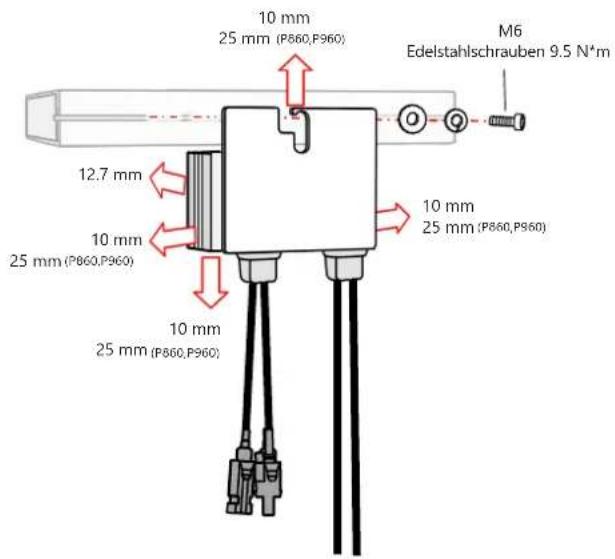

Leistungsoptimierer installieren

Installieren der Optimierer

1→2→3→4→5→6

solaredge

1

solaredge

2

Anschließen des PV-Strangs

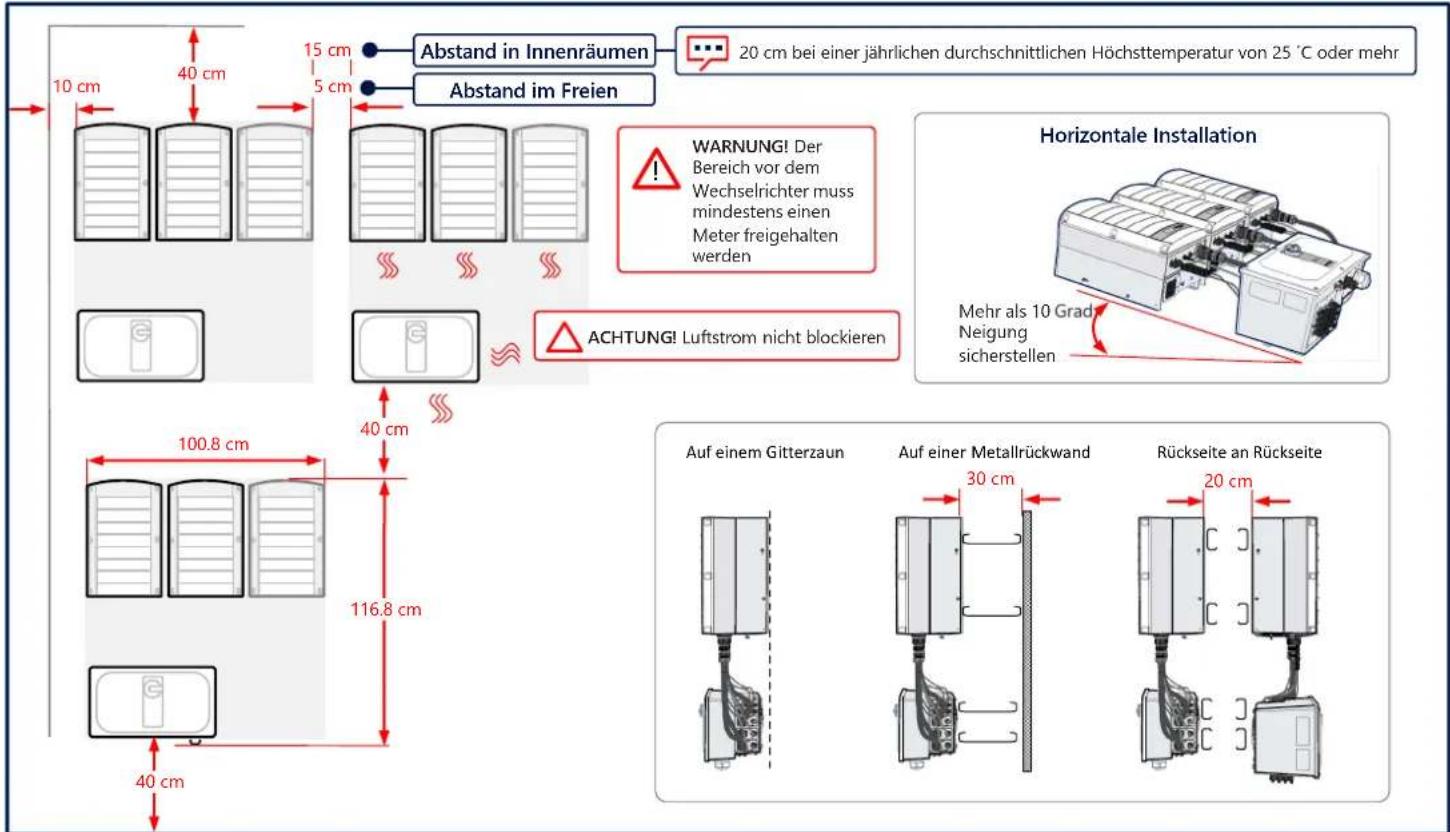

Abstände einhalten

solaredge

3

solaredge

4

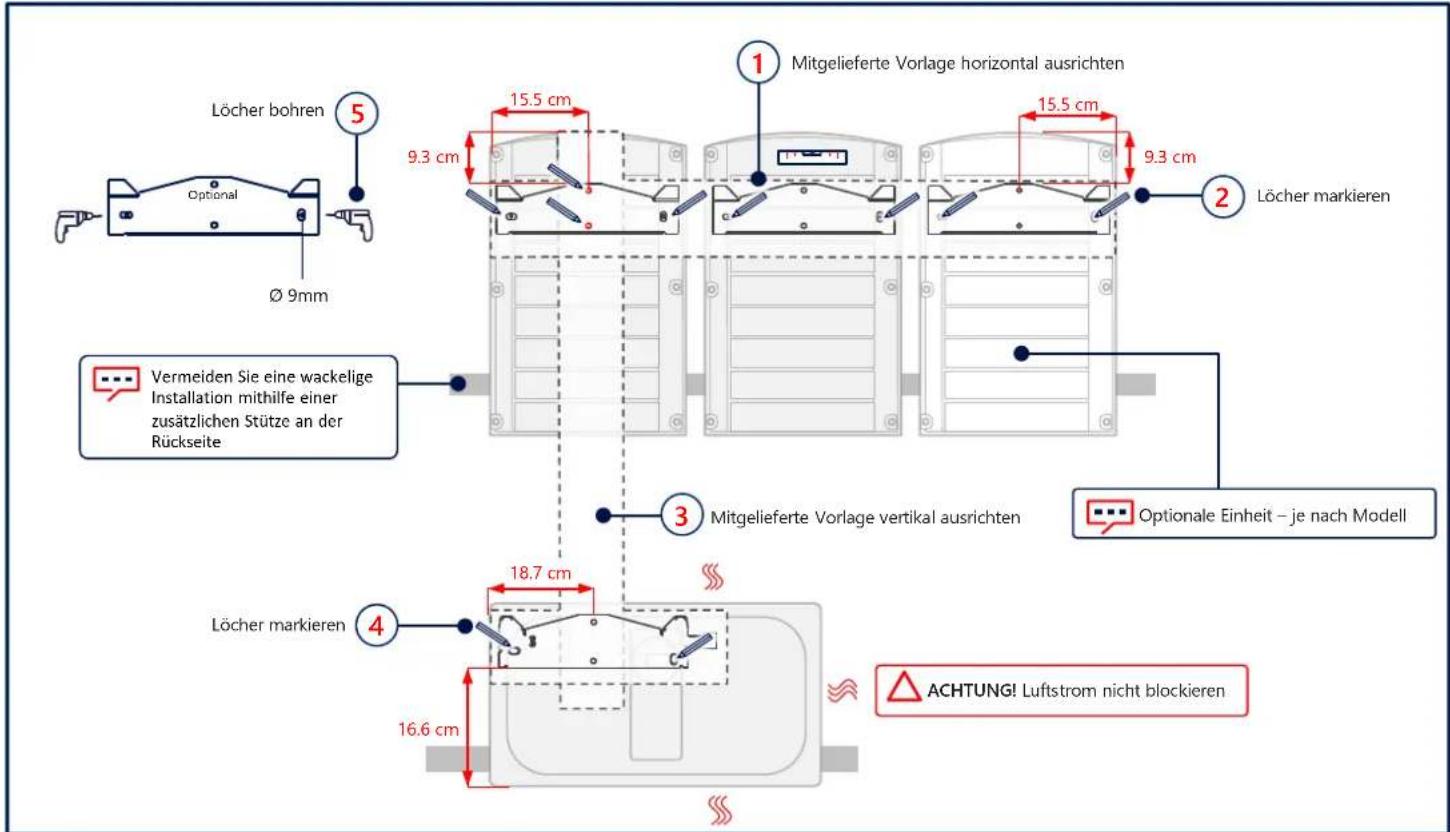

Markieren und Bohren von Löchern

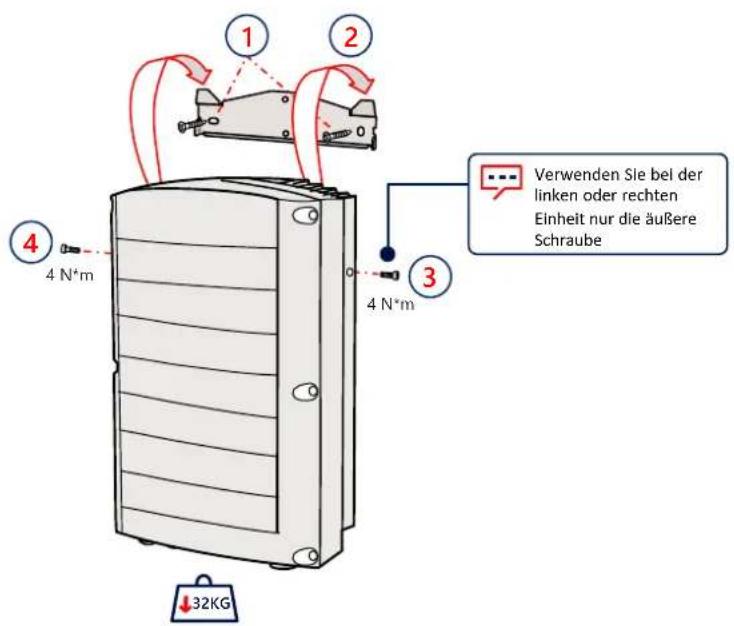

Montieren der Einheiten

solaredge

5

solaredge

6

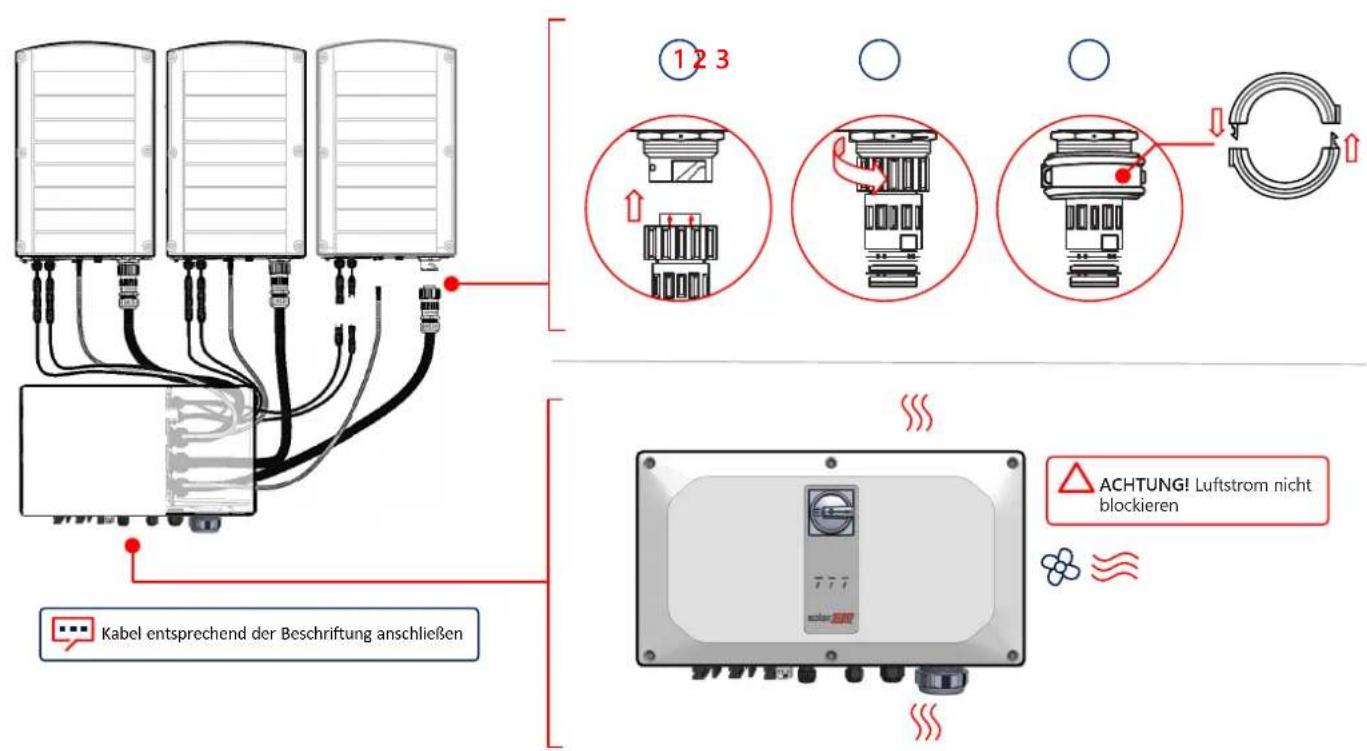

Anschließen der Verbindungs-Kabel

ACHTUNG! Luftstrom nicht blockieren

Entfernen der Abdeckungen

solaredge

7

solar edge

8

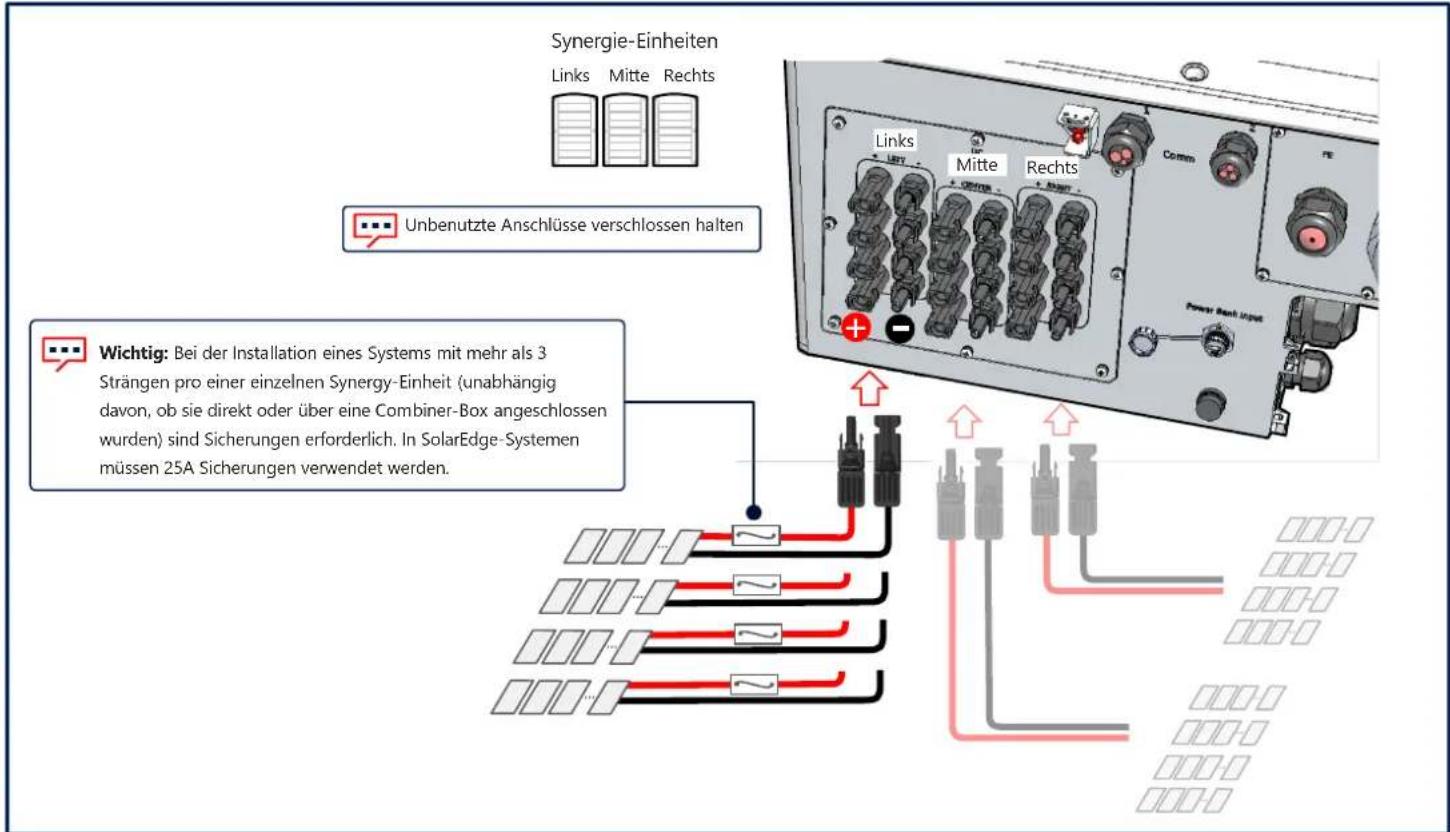

Anschließen der PV-Stränge

Anschluss von PV-Strängen über einen einzelnen DC-Eingang

solaredge

8

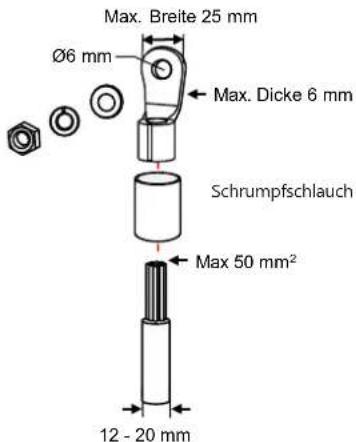

ACHTUNG!

• Bei Aluminiumleitungen AUSSCHLIESSLICH Bimetall-Kabelschuhe verwenden
• Bei Kupferleitungen NUR Kabelschuhe aus verzinntem Kupfer VERWENDEN.

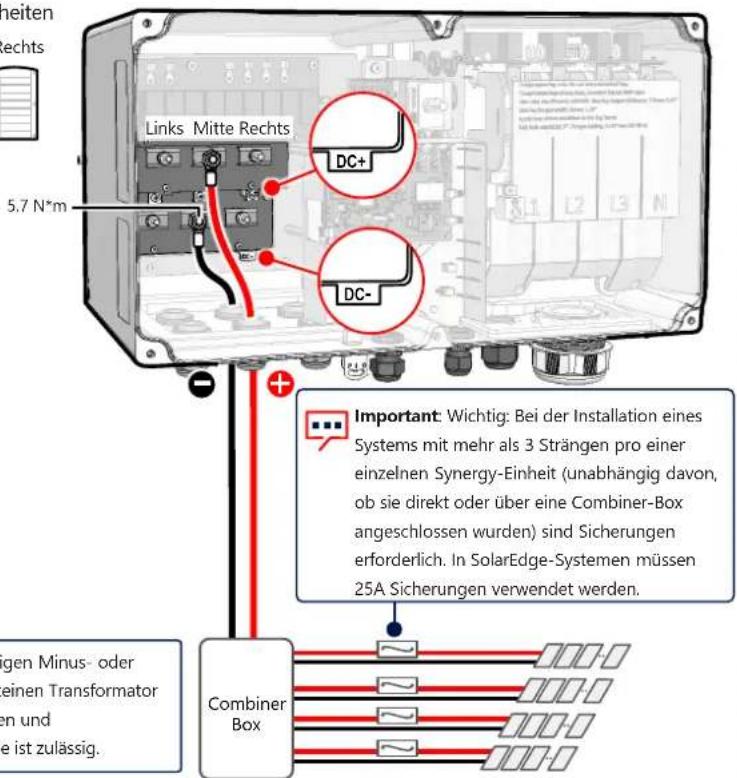

Synergie-Einheiten

Links Mitte Rechts

Die elektrische Funktionserdung des DC-seitigen Minus- oder Pluspols ist verboten, da der Wechselrichter keinen Transformator besitzt. Die Erdung (Masse) von Modulrahmen und Montageausrüstung der PV-Generatormodule ist zulässig.

solar edge

9

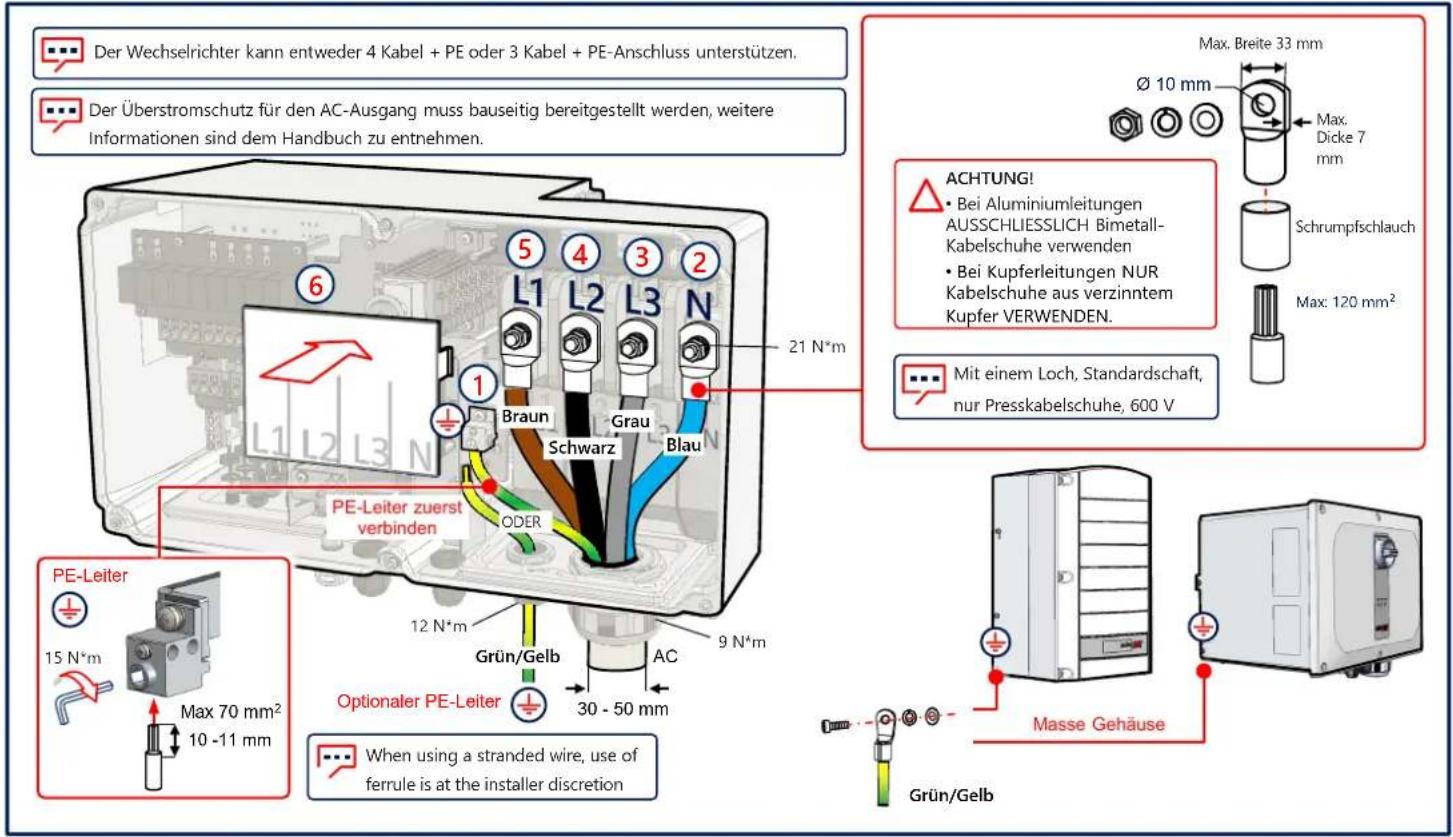

Anschließen von AC und Schutzerdung (PE)

LAN-Verbindung

solar edge

10

solaredge

11

RS485-Verbindung mit mehreren Wechselrichtern

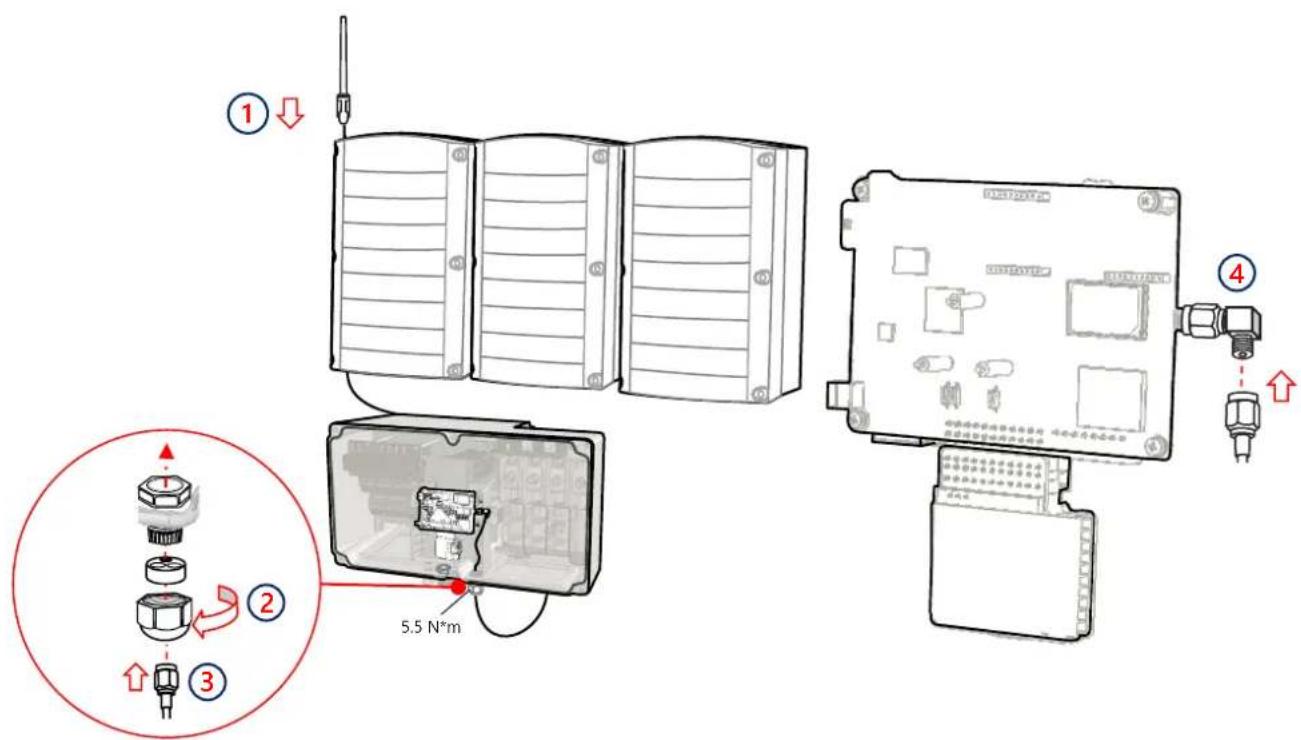

Verbindung der WLAN-Kommunikation (optional)

solar edge

12

Verbindung über Mobilfunk (optional)

Anbringen der Abdeckungen

solaredge

14

solar edge

15

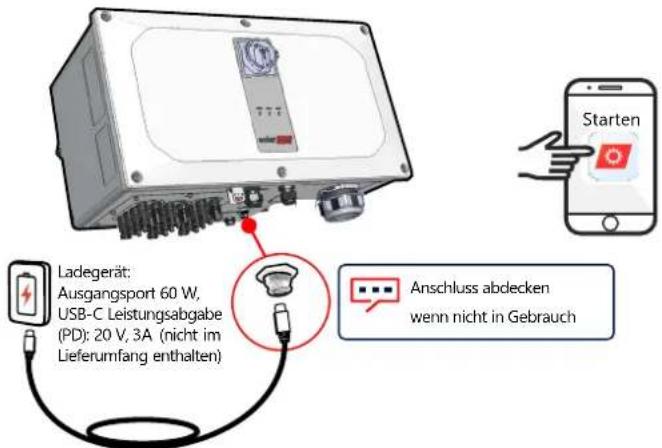

Vorab-Inbetriebnahme, wenn noch nicht an das AC-Netz angeschlossen (Option 1)

SolarEdge SetApp herunterladen

DC-Trennschalter einschalten (1)

Ladegerät anschließen

Starten und SetApp folgen

1 Meter, Stecker auf Stecker, USB-C (nicht im Lieferumfang enthalten)

Inbetriebnahme mit DC- und AC-Leistung (Option 2)

solaredge

16

SolarEdge SetApp herunterladen

Stromversorgung einschalten

Starten und SetApp folgen

solar edge

17

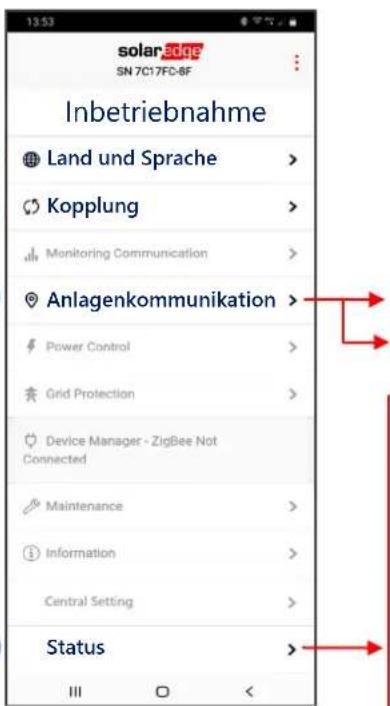

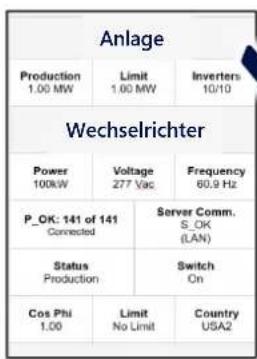

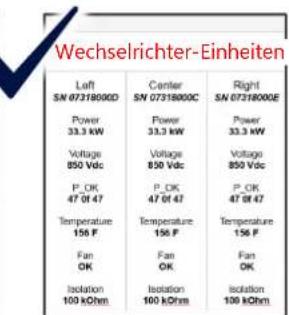

Inbetriebnahme des Primär-Wechselrichters

1
2
3

RS485-1 → Protokoll → SolarEdge → SolarEdge Primärgerät RS485-1 → Sekundärgerät(e) erkennen

4

LED-Anzeigen

solaredge

LEISTUNG KOMM FEHLER

Grün Blau Rot

Das System erzeugt Strom

AC ist eingeschaltet, die Anlage erzeugt jedoch keinen Strom

Der Wechselrichter hat eine Verbindung zur Monitoring-Plattform und überträgt Daten

Systemfehler

solaredge

Support-Kontaktinformationen

Wenden Sie sich bei technischen Fragen zu

SolarEdge-Produkten bitte an uns:

Änderungen ohne Vorankündigung vorbehalten.

Copyright © SolarEdge Inc. Alle Rechte vorbehalten.

März 2021.
