NÁVOD K OBSLUZE SESUKRW00INNN4DG SolarEdge

Třifázový měnič se synergickou technologií

Stručný návod k instalaci

PN: SExxK-xxxxlxxxx

Pro Evropu, oblast APAC a Jižní Afriku Verze 1.3

Legenda

POZNÁMKA

Tímto symbolem se označují informace, které mají uživateli pomoct s optimálním používáním produktu.

UPOZORNĚNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit poškození nebo zničení produktu. Nepokračujte v provádění postupu, který následuje za upozorněním, dokud plně nepochopíte a nesplníte uvedené podmínky.

VAROVÁNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit zranění nebo smrt. V případě varování nepokračujte v provádění postupu, dokud plně nepochopíte a nesplníte uvedené podmínky.

Tímto symbolem jsou v manuálech a na zařízeních SolarEdge opatřeny zemnicí body.

Zapněte/vypněte hlavní AC jistič a počkejte 5 minut

Zapněte/vypněte bezpečnostní DC odpojovač Synergy Manageru a počkejte 5 minut (Platí pouze pro modely s bezpečnostním DC odpojovačem.)

Nestříhejte konektory kabelů.

TYTO POKYNY USCHOVEJTE – Tento průvodce obsahuje důležité pokyny k třifázovému měniči, které je nutné dodržovat během instalace a údržby. Používání tohoto zařízení způsobem, který není v tomto dokumentu specifikován společností SolarEdge, může narušit ochranu poskytovanou tímto zařízením.

Instalace výkonových optimizérů

1→2→3→4→5→6

solaredge

1

1

Pro návrh SE systému použijte SolarEdge Designer https://designer.solaredge.com

Stáhněte si SolarEdge Mapper pro mapování výk. optimizérů stringů

[NO TEXT]

[NO TEXT]

solar edge

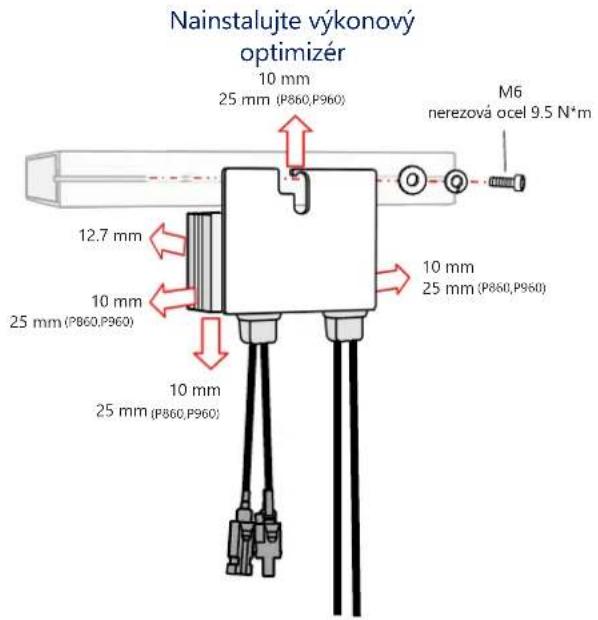

1 Instalace výkonových optimizérů

3

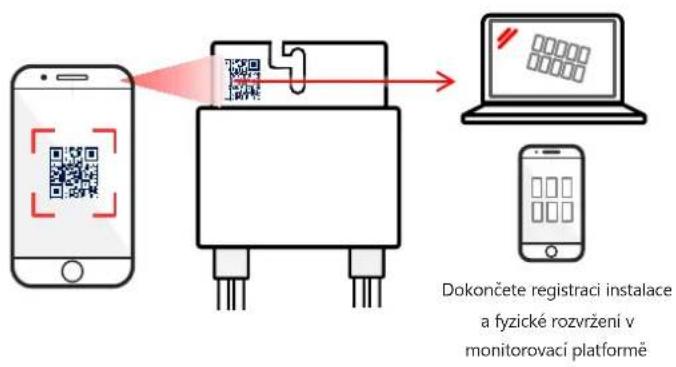

Naskenujte QR kód pomocí Mapperu.

4

Instalace výkonových optimizérů

solar edge

2

Připojení FV pole

Zachování vzdálenosti

solaredge

solaredge

4

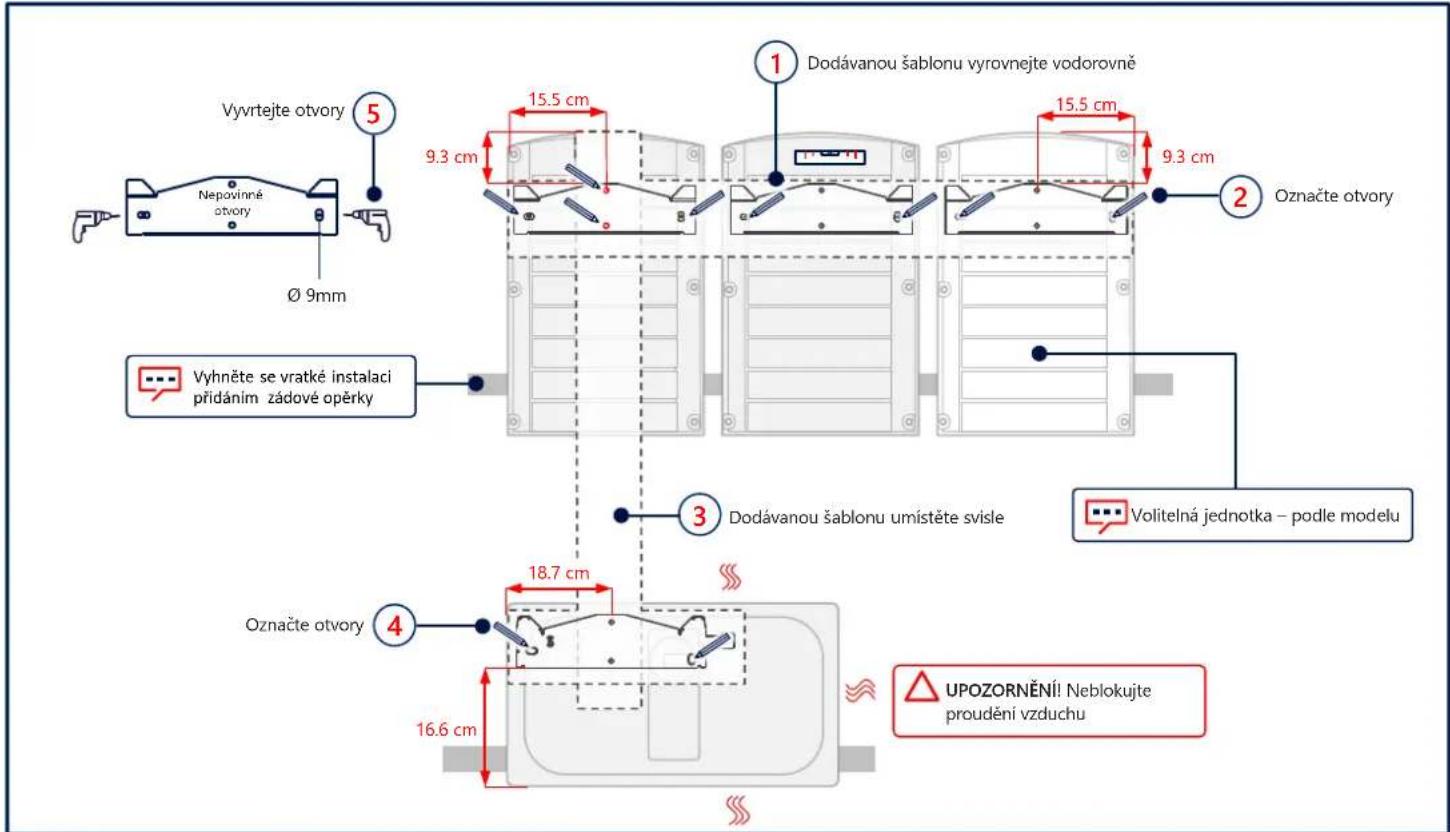

Značky a vrtání otvorů

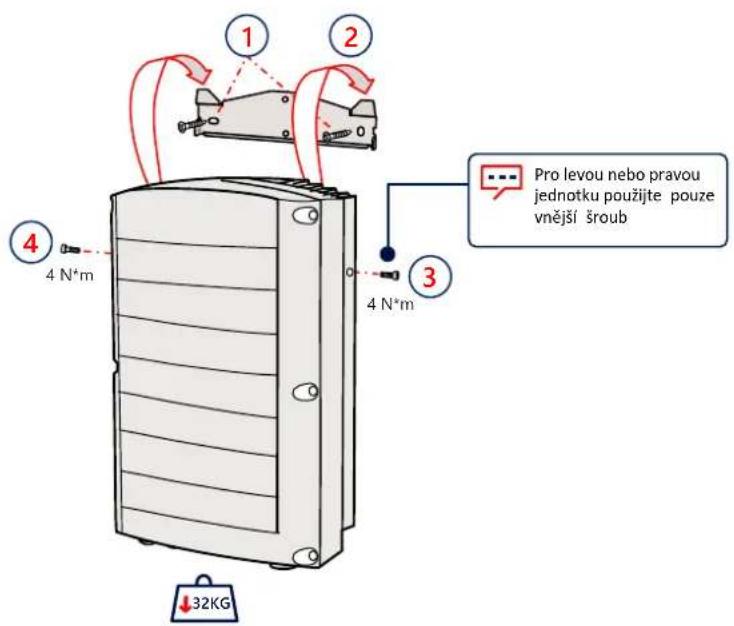

Montáž jednotek

solaredge

5

solaredge

6

Připojení propojovacích kabelů

Odstranění krytů

solaredge

7

solaredge

8

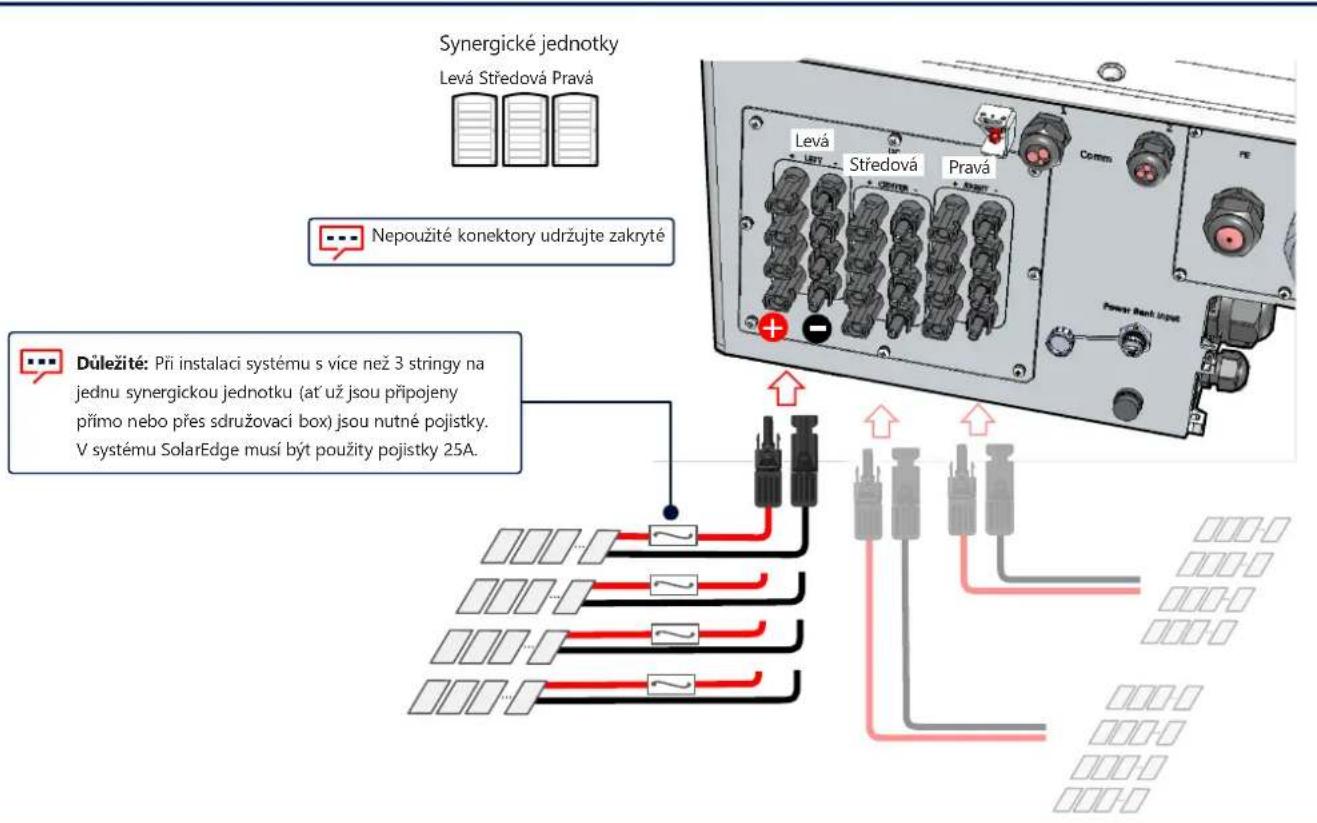

Připojení FV stringů

Připojení FV stringů jedním DC vstupem

solaredge

8

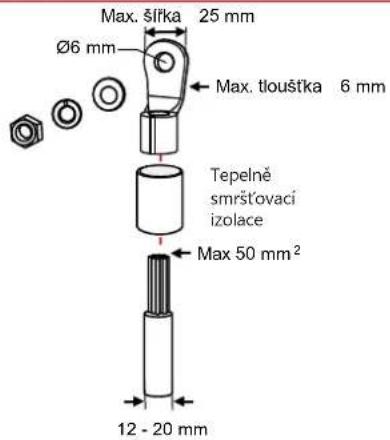

UPOZORNĚNÍ!

• U hliníkových drátů POUŽÍVEJTE POUZE bimetalická oka
• U měděných drátů POUŽÍVEJTE POUZE měděná pocínovaná oka

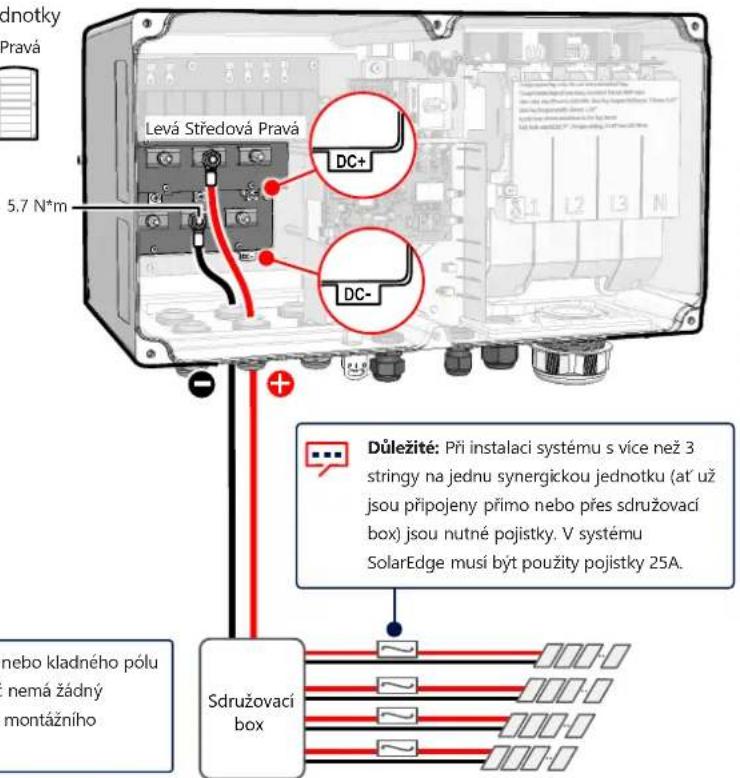

Synergické jednotky

Levá Středová Pravá

Funkční elektrické uzemnění záporného nebo kladného pólu na straně DC je zakázáno, protože měnič nemá žádný transformátor. Uzemnění rámů panelů a montážního příslušenství panelů FVS je přijatelné

solar edge

9

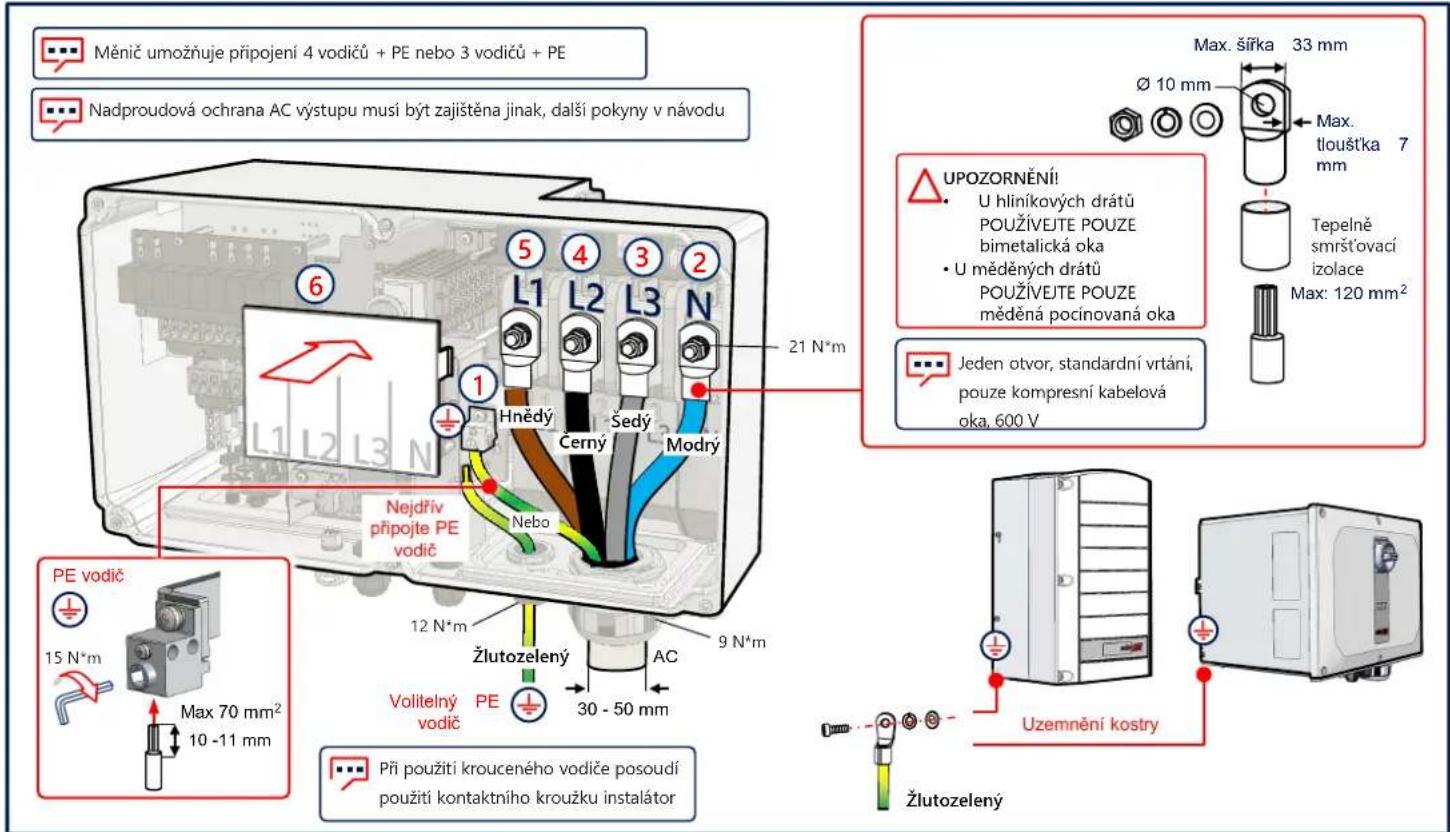

Připojení AC a ochranného uzemnění (PE)

LAN komunikace

solar edge

10

solaredge

11

RS485 připojení několika měničů

Připojení Wi-Fi komunikace (volitelné)

solaredge

12

Připojení k mobilní síti (volitelné)

Montáž krytů

solaredge

14

solaredge

15

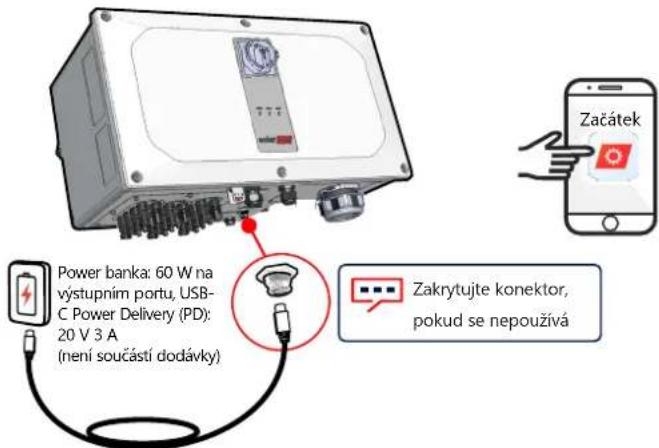

Předběžné uvedení do provozu bez připojení k AC (možnost 1)

Stáhněte si SolarEdge SetApp

Zapněte (1) DC vypínač

Připojte power banku

Spust'te SetApp a řid'te se pokyny

1 metr, samec-samec, USB-C (není součástí dodávky)

Uvedení do provozu s DC a AC napájením (možnost 2)

solaredge

16

1

Stáhněte si SolarEdge SetApp

2

Zapněte napájení

3

Spust'te SetApp a řid'te se pokyny

GET IT ON Google Play

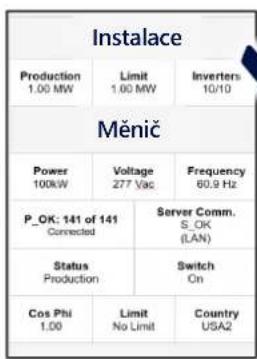

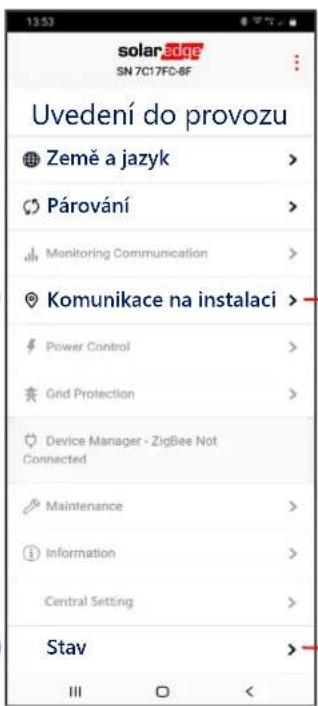

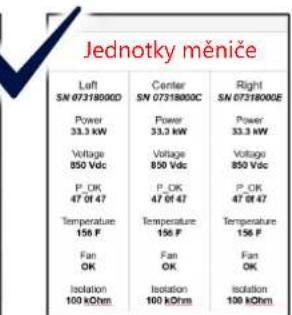

Uvedení primárního měniče do provozu

1
2
3

RS485-1 → Protokol → SolarEdge → Primární (Leader) RS485-1 → Sekundární (Follower) Detekovat

4

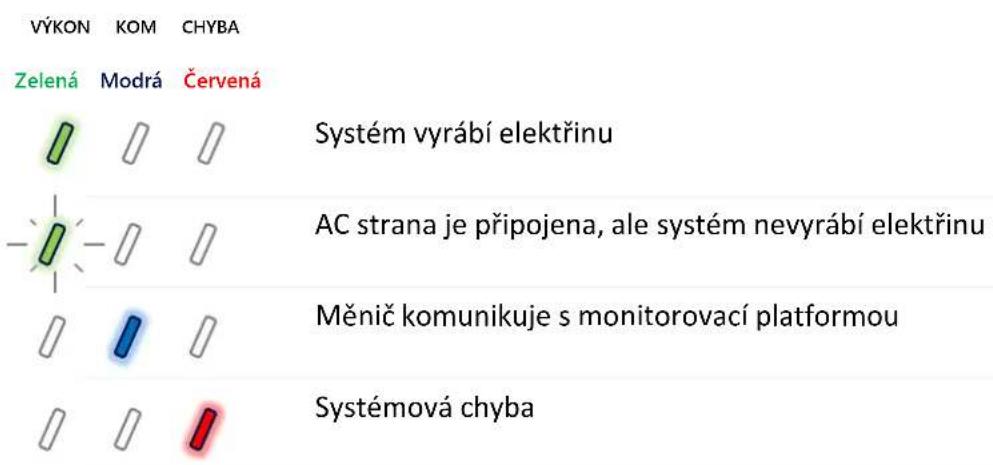

Indikace LED kontrolkami

solaredge

solaredge

Kontakt na technickou podporu

V případě technických potíží s produkty

SolarEdge nás prosím kontaktujte

prostřednictvím:

Změny vyhrazeny bez předchozího

upozornění. Copyright © SolarEdge Inc.

Všechna práva vyhrazena. Březen 2021.
