Tipo di prodotto	Inverter trifase con tecnologia Synergy
Marca	SolarEdge
Modello	SESUKRW00INNN4DG
Tecnologia	Synergy
Alimentazione	DC (pannelli fotovoltaici) e AC (rete)
Comunicazione	RS485, Wi-Fi opzionale, rete mobile opzionale
Indicatori luminosi	Verde (produzione), Blu (comunicazione), Rosso (errore sistema)
Regioni	Europa, Asia Pacifico, Sudafrica
Installazione	A parete, interno o esterno protetto, con spazio di ventilazione
Messa in servizio	Tramite l'app SolarEdge SetApp
Sicurezza	Interruttore DC e AC, messa a terra, connettori non separabili
Compatibilità	Ottimizzatori di potenza SolarEdge
Garanzia	Consultare il servizio post-vendita SolarEdge
Manutenzione	Pulizia esterna con panno morbido; verifica periodica dei collegamenti
Ricambi	Disponibili presso il supporto tecnico SolarEdge

Domande frequenti - SESUKRW00INNN4DG SolarEdge

Qual è il significato degli indicatori luminosi?

Gli indicatori indicano: Verde: il sistema produce elettricità; Blu: comunicazione stabilita con la piattaforma di supervisione; Rosso: errore sistema.

Come installare l'inverter?

Segui la guida di installazione rapida: individua e segna i fori, monta le unità, collega i cavi di interconnessione, le stringhe PV (tramite capicorda bimetallici per l'alluminio), il cavo AC e la messa a terra. Utilizza SolarEdge SetApp per la messa in servizio.

Come collegare l'inverter alla piattaforma di supervisione?

Utilizza la comunicazione RS485 (cablaggio tra inverter) o il Wi-Fi opzionale. Configura il protocollo e il ruolo master/slave tramite SetApp.

Posso utilizzare questo inverter con pannelli di altre marche?

Sì, a condizione di utilizzare ottimizzatori di potenza SolarEdge in ingresso. L'inverter è progettato per funzionare con gli ottimizzatori SolarEdge.

Cos'è la tecnologia Synergy?

La tecnologia Synergy è un sistema di inverter modulare che consente un'installazione flessibile e una gestione intelligente dell'energia, con unità sinistra, centrale e destra.

Come effettuare la messa in servizio?

Dopo l'installazione fisica, scarica SolarEdge SetApp, imposta l'interruttore DC su ON, collega la batteria se presente, quindi segui le istruzioni dell'app per configurare l'inverter.

Cosa fare in caso di errore (spia rossa)?

Controlla i collegamenti, la tensione di rete e lo stato degli ottimizzatori. Consulta il manuale o contatta il supporto tecnico SolarEdge tramite https://www.solaredge.com/service/support.

Qual è la procedura di manutenzione?

Pulisci regolarmente l'esterno con un panno morbido e asciutto. Controlla i collegamenti elettrici e gli indicatori luminosi. Non tagliare mai i connettori dei cavi.

È possibile aggiungere una batteria?

Sì, questo inverter è compatibile con le batterie SolarEdge. Consulta la guida per il collegamento e la configurazione tramite SetApp.

Dove trovare l'assistenza tecnica?

Visita https://www.solaredge.com/service/support per contattare il supporto tecnico SolarEdge o trovare risorse aggiuntive.

MANUALE UTENTE SESUKRW00INNN4DG SolarEdge

Scan QR code using Mapper

4

Inverter trifase con tecnologia Synergy

Guida rapida di installazione

PN: SExxK-xxxxIxxxx

Per Europa, APAC e

Sudafrica

Version 1.3

Legenda

NOTA

Questo simbolo indica delle informazioni volte ad aiutare l'utente nel fare un uso ottimale del prodotto.

ATTENZIONE!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare danni o distruzione del prodotto. Non ignorare i messaggi di attenzione finché le condizioni indicate non siano state perfettamente comprese e rispettate.

AVVERTENZA!

Indica un rischio. Richiama l'attenzione su una procedura che, se non eseguita correttamente o rispettata, potrebbe provocare lesioni anche fatali. Non procedere oltre un'avvertenza finché le condizioni indicate non siano state perfettamente comprese e rispettate.

Questo simbolo appare sui punti di messa a terra indicati nei manuali e nelle apparecchiature SolarEdge.

Portare su ON/OFF il sezionatore CA principale e attendere 5 minuti

Portare su ON/OFF il sezionatore di sicurezza CC sul Synergy Manager e attendere 5 minuti (Applicabile solo per i modelli con sezionatore di sicurezza CC)

Non tagliare i connettori dei cavi

CONSERVARE QUESTE ISTRUZIONI – Il presente manuale contiene importanti istruzioni per l'inverter trifase che devono essere seguite durante l'installazione e la manutenzione. L'utilizzo di questa apparecchiatura in un modo non specificato da SolarEdge nel presente documento può compromettere la protezione fornita dall'apparecchiatura.

Installazione degli ottimizzatori di potenza

1→2→3→4→5→6

solaredge

1

1

Utilizza Designer di SolarEdge per progettare un sistema SolarEdge

https://designer.solaredge.com

Scarica Mapper di SolarEdge per mappare gli ottimizzatori di potenza delle stringhe

[NO TEXT]

[NO TEXT]

solar edge

1 Installazione degli ottimizzatori di potenza

3

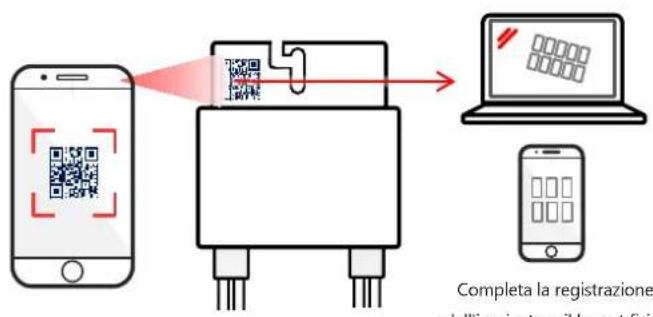

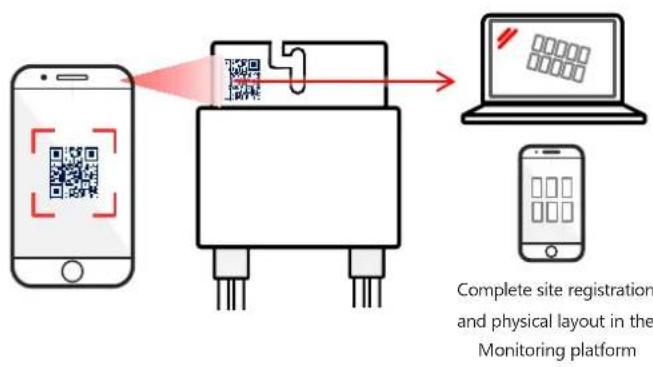

Scansiona il codice QR usando Mapper

4

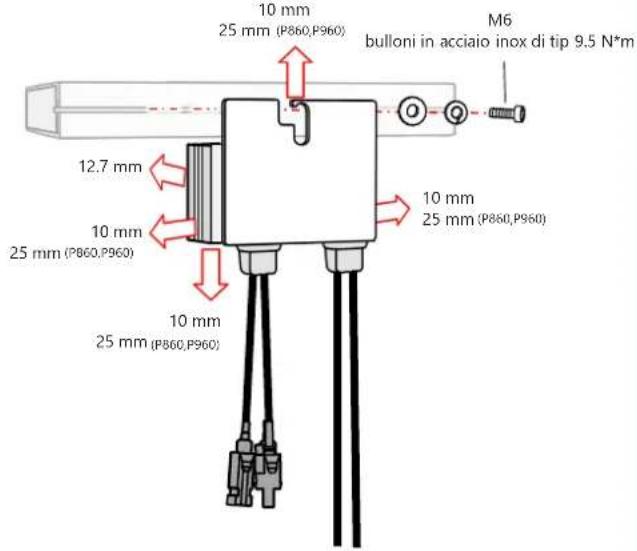

Installa l'ottimizzatore di potenza

Installazione degli ottimizzatori di potenza

solaredge

2

Collegamento delle stringhe FV

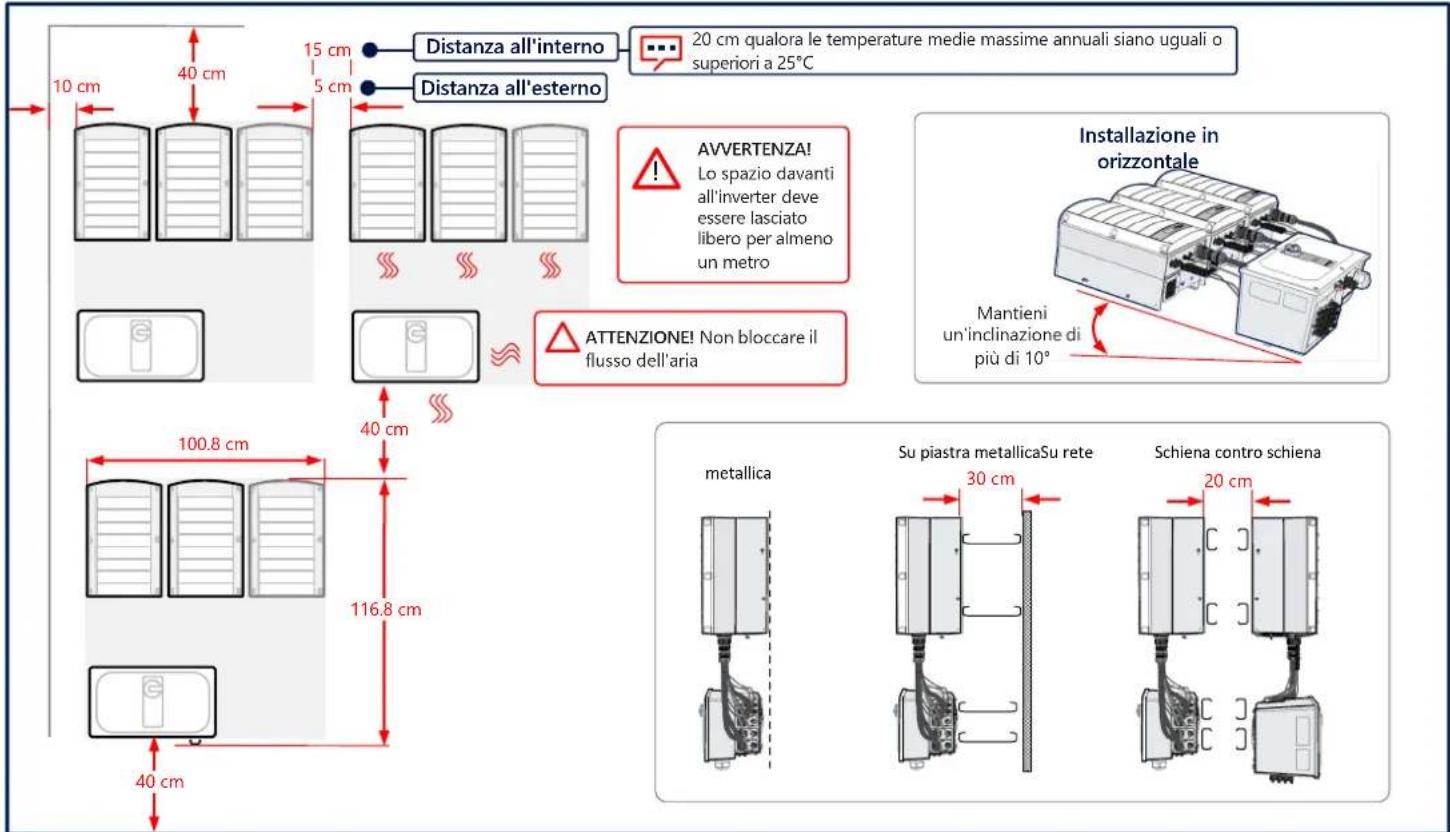

Distanze da rispettare

solaredge

solaredge

4

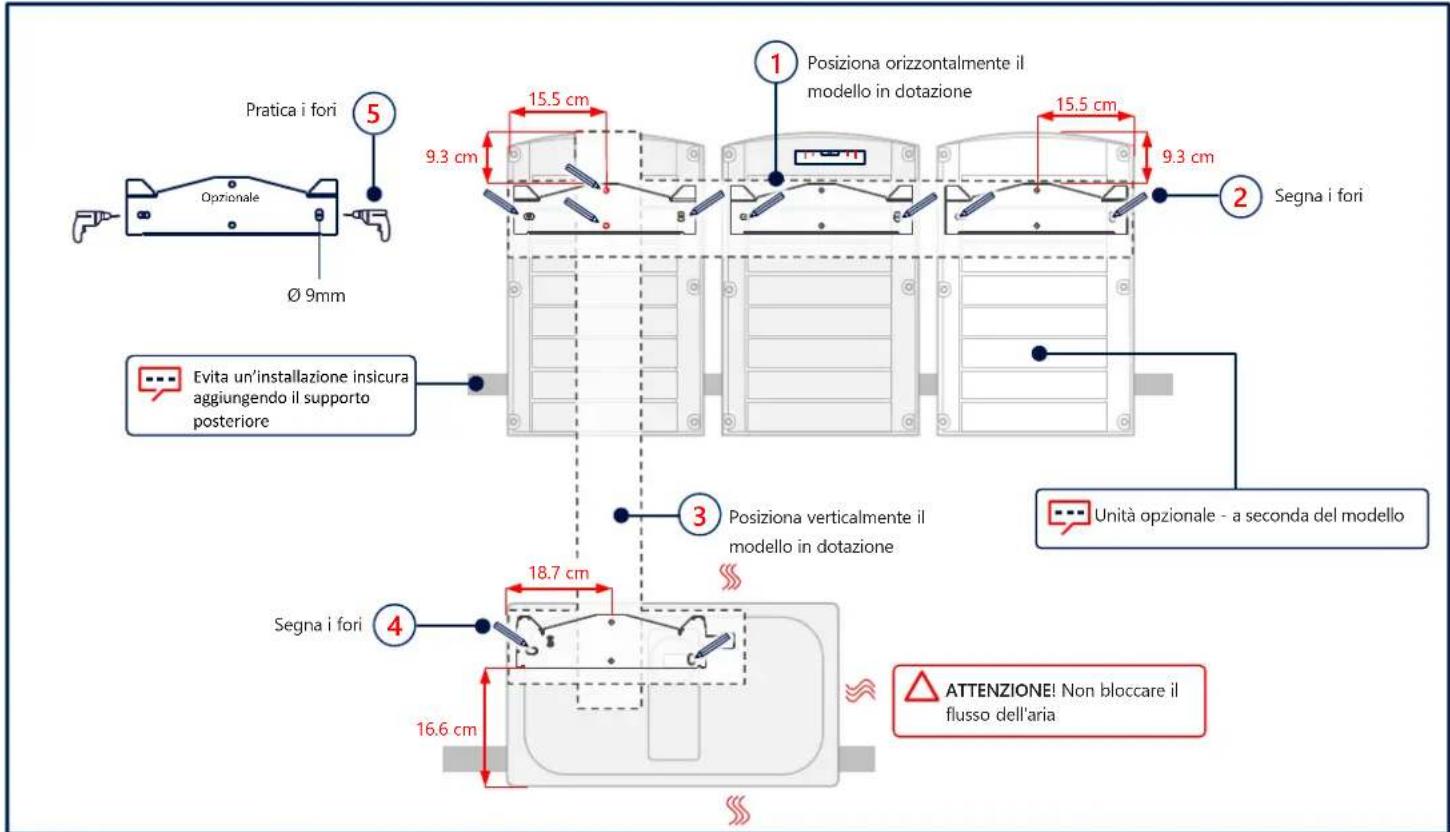

Segna e pratica i fori

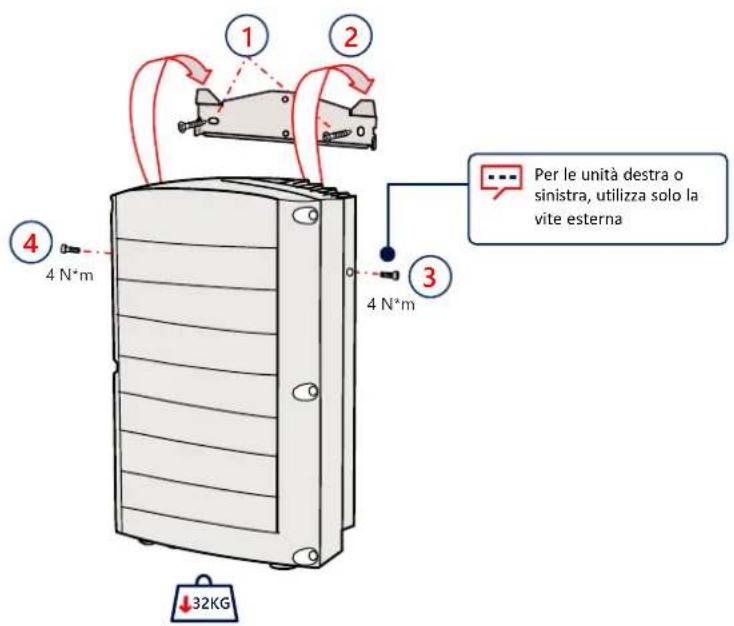

Montaggio delle Unità

solaredge

5

solaredge

6

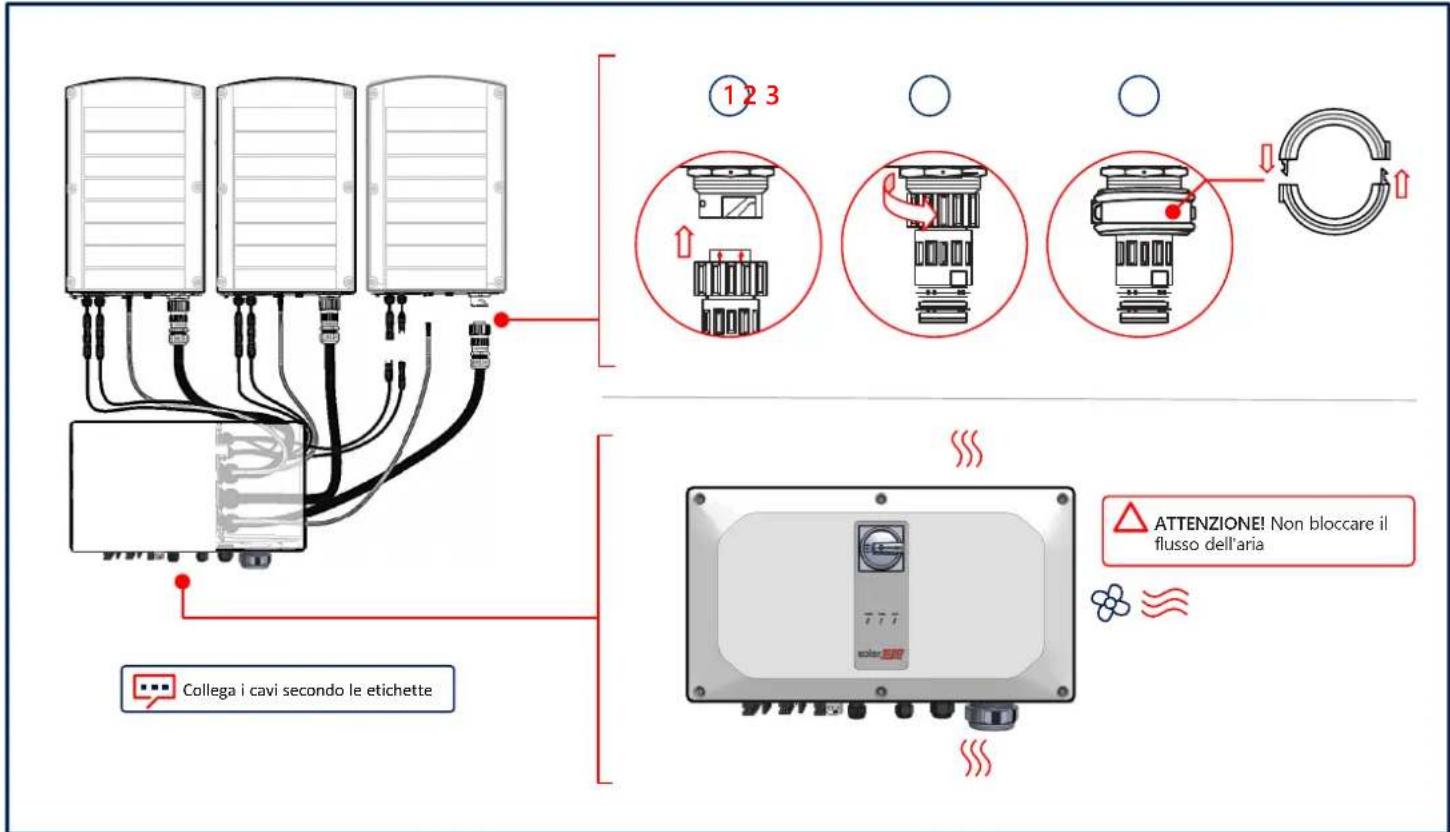

Collegamento dei cavi

Rimozione dei coperchi

solaredge

7

solaredge

8

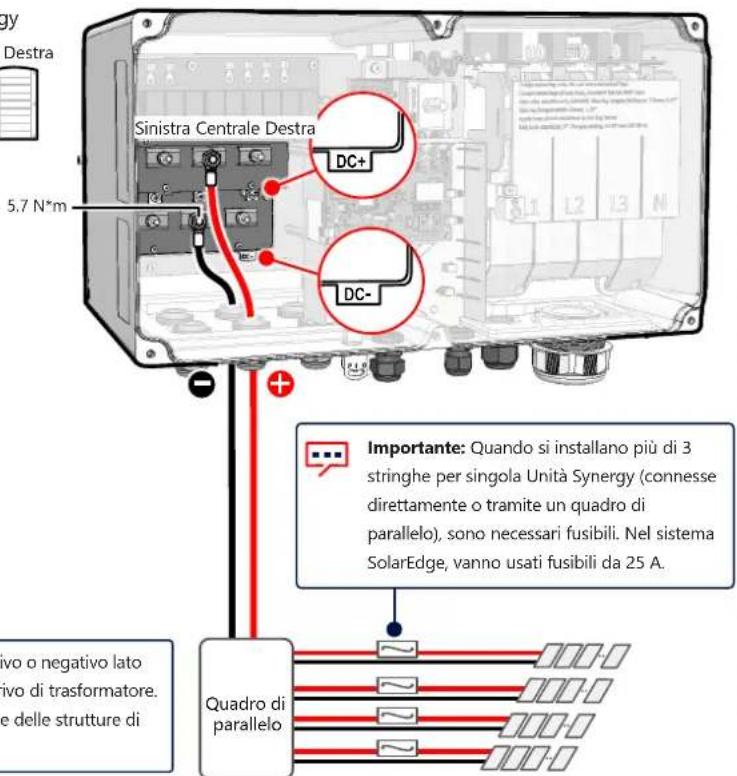

Collegamento delle stringhe FV

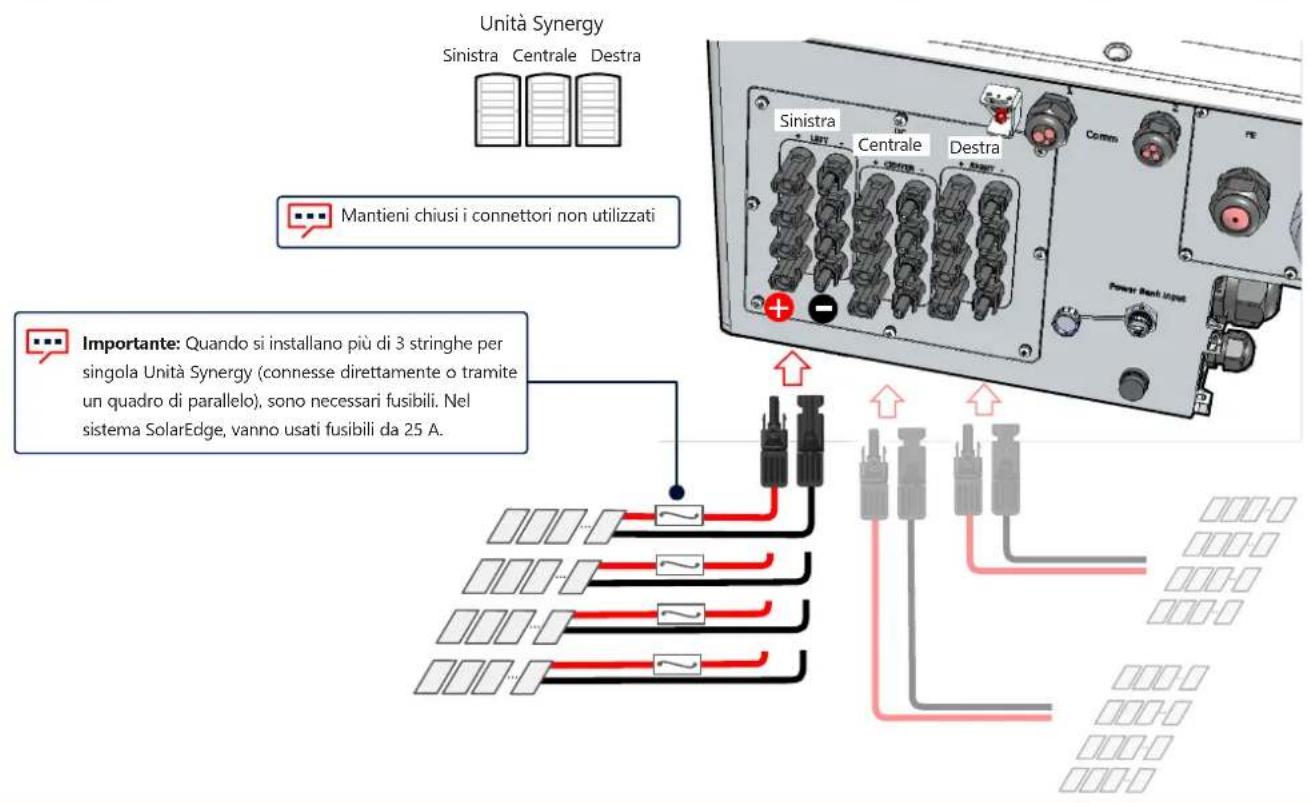

Collegamento delle stringhe FV tramite Ingresso CC Singolo

solaredge

8

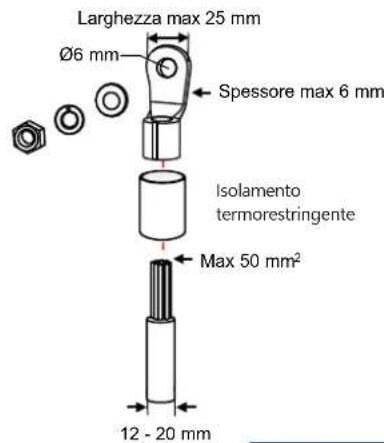

ATTENZIONE!

• Per cavi di alluminio, USA SOLO capicorda bimetallici
• Per cavi in rame, USA SOLO capicorda in rame stagnato

Unità Synergy

Sinistra Centrale Destra

La messa a terra funzionale dei poli positivo o negativo lato CC non è permessa perché l'inverter è privo di trasformatore. La messa a terra delle cornici dei moduli e delle strutture di sostegno è permessa.

solar edge

9

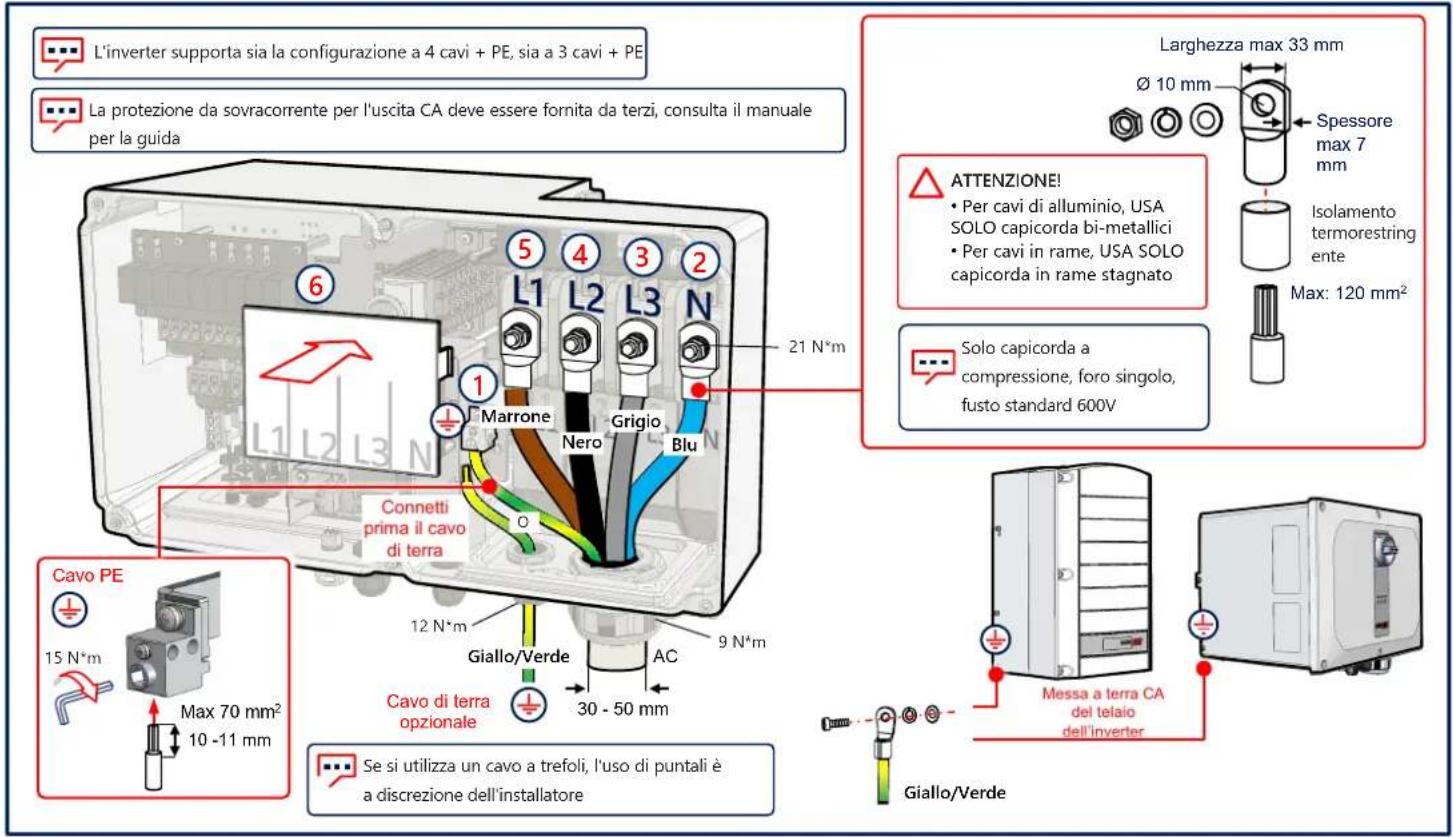

Connessione CA e cavo di terra (PE)

Comunicazione LAN

solaredge

11

Connessione RS485 di inverter multipli

Collegamento Comunicazione Wi-Fi (opzionale)

solar edge

12

Collegamento della comunicazione cellulare (opzionale)

Installazione dei coperchi

solaredge

14

solar edge

15

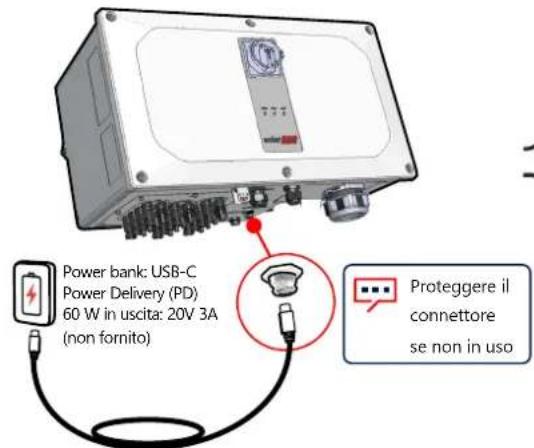

Pre-commissioning con alimentazione CA non collegata (opzione 1)

Scarica SetApp di SolarEdge

Porta su ON (1) il sezionatore CC

Collega il power bank

Avvia e segui SetApp

1 metro, maschio-maschio, USB-C (non fornito)

Messa in servizio con alimentazione CC e CA (opzione 2)

solaredge

16

Scarica SetApp di SolarEdge

Porta su ON i sezionatori

Avvia e segui SetApp

solaredge

17

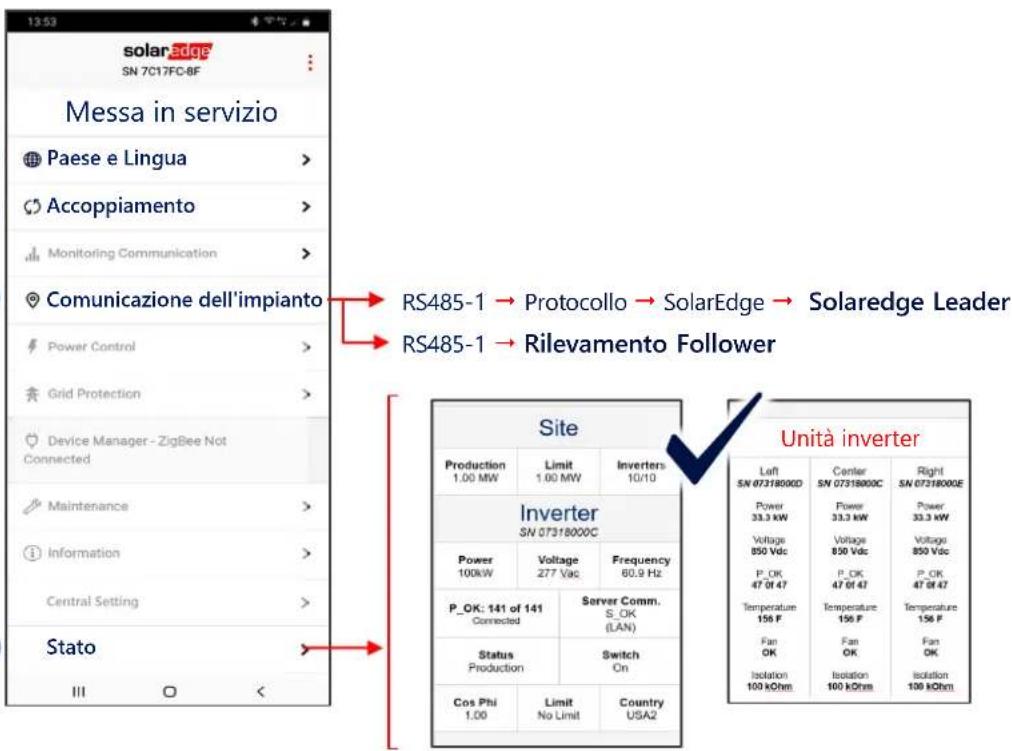

Messa in servizio dell'inverter Leader

1

2

3

4

Indicazioni LED

solaredge

POWER COMM FAULT

Verde Blu

Rosso

Il sistema produce Energia

L'alternata è collegata ma il sistema non sta producendo energia

L'inverter sta comunicando con la piattaforma di monitoraggio

Errore del sistema

solaredge

Informazioni di contatto del Supporto

Se avete problemi tecnici relativi a prodotti

SolarEdge, vi preghiamo di contattateci:

Soggetto a modifiche senza preavviso.

Copyright © SolarEdge Inc. Tutti i diritti

riservati. Marzo 2021.
