57511 - Högtryckstvätt HYUNDAI - Gratis bruksanvisning och manual

Produkttyp	Högtryckstvätt
Märke	Hyundai
Modell	57511
Effekt	2 200 W
Nätspänning	230 V~
Nätfrekvens	50 Hz
Arbetstryck	120 bar
Maximalt tryck	180 bar
Vattenförbrukning	5,0 l/min
Tvålbehållarens kapacitet	1,0 L
Max vattentryck vid inlopp	4,0 bar
Max vattentemperatur	50 °C
Vikt	13,5 kg
Huvudfunktioner	Utvändig rengöring av sten, trä, metall, plast; användning med terrassrengörare; inbyggd tvålbehållare
Säkerhet	Automatisk avstängning vid släppning av avtryckare; termoskydd; säkerhetsspärr på pistolen
Underhåll och rengöring	Regelbunden rengöring av inloppsfilter och munstycke; rengöringsstift medföljer
Reservdelar och reparerbarhet	Använd endast originaldelar eller delar godkända av tillverkaren
Allmän information	Garanti enligt bifogade villkor; återvinning enligt WEEE

Vanliga frågor - 57511 HYUNDAI

Hur startar jag högtryckstvätten?

Öppna vattenkranen helt, tryck på avtryckaren för att lufta, slå sedan på maskinen med strömbrytaren på ON/I.

Vad gör jag om pumpen inte når erforderligt tryck?

Kontrollera att inloppsfiltret inte är igensatt, att anslutningarna är ordentligt åtdragna (ingen luft sugs in), och att munstycket inte är blockerat. Rengör filtret och munstycket vid behov.

Hur rengör jag munstycket?

Se till att maskinen är avstängd och kranen stängd. Använd den medföljande rengöringsstiftet för att rensa munstyckets öppning.

Varför startar inte apparaten?

Möjliga orsaker: resttryck (tryck på avtryckaren), stickproppen dåligt isatt, för lång förlängningssladd, för låg spänning, eller termoskyddet har löst ut (låt svalna).

Hur använder jag tvålbehållaren?

Skruva av locket, häll i ett lämpligt rengöringsmedel (pH 6-8), skruva sedan fast locket igen. Använd den endast när maskinen är avstängd och kranen stängd. För att dosera, ta bort munstycket och tryck på avtryckaren.

Vilka säkerhetsföreskrifter ska jag iaktta?

Bär skyddsglasögon, hörselskydd och handskar. Rikta aldrig vattenstrålen mot personer, djur, maskinen eller elektriska källor. Använd en jordfelsbrytare på 30 mA.

Hur monterar jag terrassrengöraren?

Tryck fast bajonettfästet på terrassrengöraren i lansens hylsa. Se till att maskinen är urkopplad och trycklös före montering eller demontering.

Vad gör jag vid överhettning?

Termoskyddet stänger av maskinen automatiskt. Låt motorn svalna. För att undvika detta, använd originaltillbehör och rengör munstycket regelbundet.

Hur förvarar jag apparaten under en längre period?

Före förvaring (mer än 3 månader), låt pumpen suga in lite frostskyddsmedel för att förhindra frost och oxidation. Rengör filtret och förvara på en torr och ventilerad plats.

Vilken spänning och effekt krävs?

Apparaten fungerar på ett uttag med 230 V~, 50 Hz och en effekt på 2 200 W. Använd en lämplig förlängningssladd som är skyddad av en jordfelsbrytare.

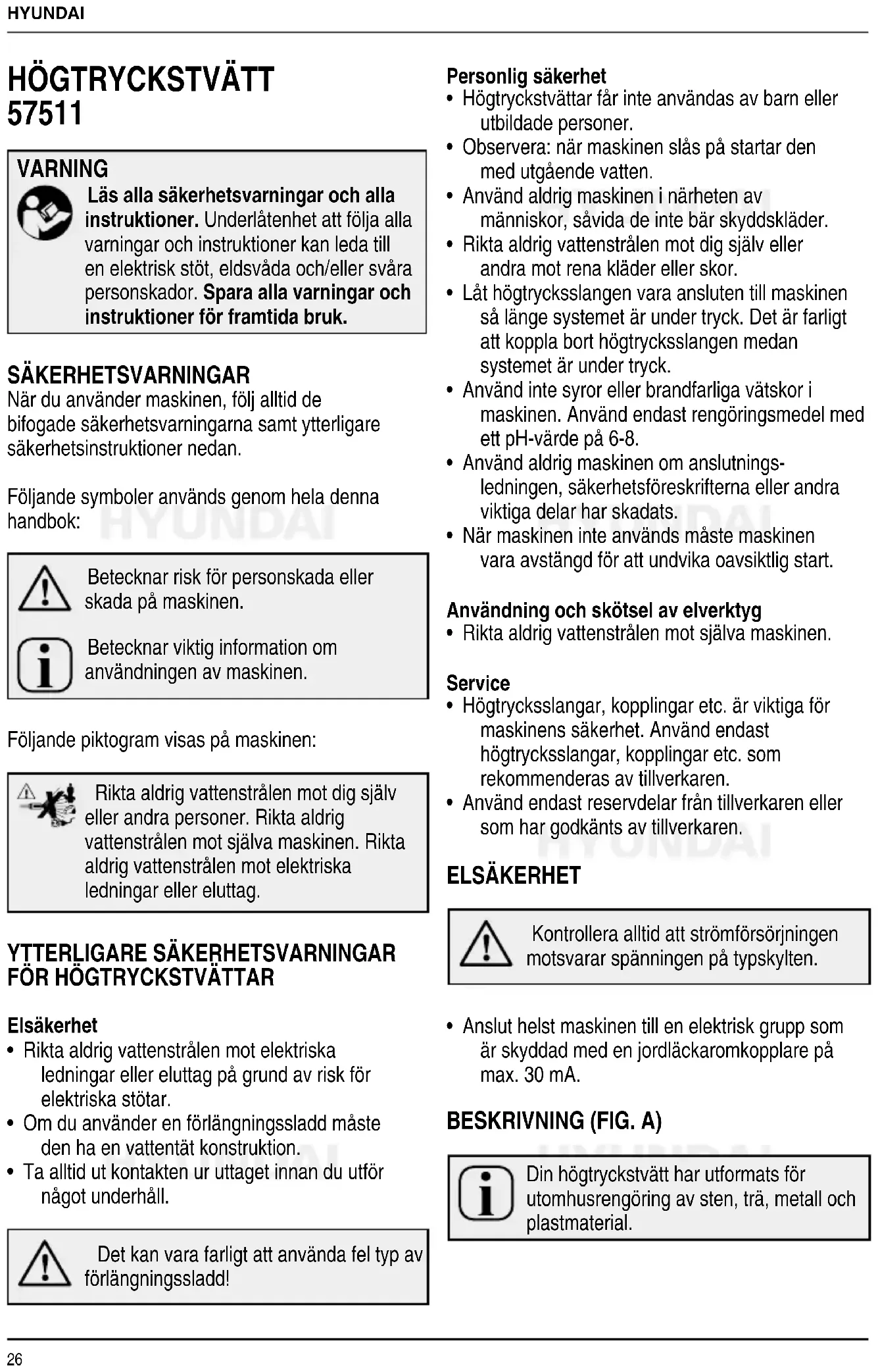

BRUKSANVISNING 57511 HYUNDAI

Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa alla varningar och instruktioner kan leda till en elektrisk stöt, eldsvåda och/eller svåra personskador. Spara alla varningar och instruktioner för framtida bruk.

SÄKERHETSVARNINGAR

När du använder maskinen, följ alltid de bifogade säkerhetsvarningarna samt ytterligare säkerhetsinstruktioner nedan.

Följande symboler används genom hela denna handbok:

Betecknar risk för personskada eller skada på maskinen.

Betecknar viktig information om användningen av maskinen.

Följande piktogram visas på maskinen:

Rikta aldrig vattenstrålen mot dig själv eller andra personer. Rikta aldrig vattenstrålen mot själva maskinen. Rikta aldrig vattenstrålen mot elektriska ledningar eller eluttag.

YTTERLIGARE SÄKERHETSVARNINGAR FÖR HÖGTRYCKSTVÄTTAR

Elsäkerhet

• Rikta aldrig vattenstrålen mot elektriska ledningar eller eluttag på grund av risk för elektriska stötar.
• Om du använder en förlängningssladd måste den ha en vattentät konstruktion.
• Ta alltid ut kontakten ur uttaget innan du utför något underhåll.

Det kan vara farligt att använda fel typ av förlängningssladd!

Personlig säkerhet

• Högtryckstvättar får inte användas av barn eller utbildade personer.
• Observera: när maskinen slås på startar den med utgående vatten.
• Använd aldrig maskinen i närheten av människor, såvida de inte bär skyddskläder.
• Rikta aldrig vattenstrålen mot dig själv eller andra mot rena kläder eller skor.
• Låt högtrycksslangen vara ansluten till maskinen så länge systemet är under tryck. Det är farligt att koppla bort högtrycksslangen medan systemet är under tryck.
• Använd inte syror eller brandfarliga vätskor i maskinen. Använd endast rengöringsmedel med ett pH-värde på 6-8.
• Använd aldrig maskinen om anslutningsledningen, säkerhetsföreskrifterna eller andra viktiga delar har skadats.
• När maskinen inte används måste maskinen vara avstängd för att undvika oavsiktlig start.

Användning och skötsel av elverktyg

- Rikta aldrig vattenstrålen mot själva maskinen.

Service

- Högtrycksslangar, kopplingar etc. är viktiga för maskinens säkerhet. Använd endast högtrycksslangar, kopplingar etc. som rekommenderas av tillverkaren.

- Använd endast reservdelar från tillverkaren eller som har godkänts av tillverkaren.

ELSÄKERHET

Kontrollera alltid att strömförsörjningen motsvarar spänningen på typskylten.

- Anslut helst maskinen till en elektrisk grupp som är skyddad med en jordläckaromkopplare på max. 30 mA.

BESKRIVNING (FIG. A)

Din högtryckstvätt har utformats för utomhusrengöring av sten, trä, metall och plastmaterial.

1. På-/av-omkopplaren
2. Överföringsslang
3. Anslutning för vattenförsörjningen
4. Handtag
5. Pistolgrepp
6. Trigger.
7. Säkerhetsspärr
8. Lans
9. Munstycke
10. Tvålreservoar
11. Slangupprullare
12. Terrasstvätten

Innehållet i förpackningen

• Högtryckstvätt
• Terrasstvätten
• Tvålbehållare
• Högtrycksslang
• Pistolgrepp
• Lance
• Slangkoppling
• Rengöringsstift

• Dra åt lansens (8) bajonett i hylsan på pistolgreppet (5).
• Dra åtmunstycksbajonette i anslutning av lansen (8).

Innan du monterar eller tar bort lansen, ta alltid ut kontakten från vägguttaget och se till att trycket avstängt i systemet.

Anslutning av högtrycksslangen (fig. C)

• Skruva fast kopplingsmuttern (13) på den ena änden av högtrycksslangen (14) på anslutningen (15) på pistolgreppet (5).
• Dra åt kopplingsmuttrarna ordentligt.

Anslutning till vattenförsörjningen

• Ta bort skyddslocket.
- Anslut en trädgårdsslang som har kopplats till vattenledningen direkt eller via en reducerande nippel till anslutningen (3).

Tillsätt rengöringsmedel (fig. A)

Använd endast rengöringsmedel som passar att använda till högtryckstvättar.

• Lossa tanklocket (10) och håll i korrekt uppmätt mängd rengöringsmedel i behållaren.
• Sätt på locket och dra åt ordentligt.

Tillsätt bara ett rengöringsmedel om maskinen är avstängd och kranen på vattenledningen har stängts av.

Bruksanvisning

• Öppna vattenkranen helt innan du sätter på maskinen.
• Håll pistolen i pistolgreppet tills all luft frigörs från slangen.
• Så snart vatten börjar rinna ut ur munstycket, släpp avtryckaren och slå på maskinen.
• Ta tag i pistolgreppet och flytta lansen jämnt längs ytan som ska rengöras.
• Rikta in munstycket efter behov för att uppnå optimala rengöringsresultat. Med erfarenhet lär man sig avgöra rätt avständ för vattenstrålen.
• Stäng vattenkranen efter att ha stängt av maskinen.
• Håll pistolens grepp intryckt tills trycket är utanför systemet.
• Lås avtryckaren med säkerhetsspärren.

Låt aldrig maskinen gå på tomgång i mer än 2 minuter. Inom denna period kan temperaturen på vattnet i systemet bli så hög att pumpen skadas efter reparationen.

Slå på och stänga av (fig. A)

• Ställ på/av-omkopplaren (1) på "ON/I" för att slå på maskinen.
• Ställ på/av-omkopplaren (1) på "OFF/0" för att stänga av maskinen.

Autostopp

Autostoppbrytaren gör så att det maximala arbetstrycket aldrig överskrids. När man släpper pistolgreppets avtryckare, stänger autostoppbrytaren av pumpen och vattenstrålen slutar spruta. När man trycker in pistolgreppets avtryckare sätter autostoppbrytaren på pumpen igen.

Överhettningsskydd

Maskinen är försedd med en termisk skyddskoppling. Vid överhettning stängs maskinen av automatiskt. När motorn har svalnat startar maskinen automatiskt på nytt.

Använd alltid originallansen och originalslangarna för att minska risken för överhettning.

Rengör munstycket med rengöringsstift för att minska risken för överhettning.

Justering av vattenstrålen (fig. D)

• Vrid munstycket (9) moturs för att få en koncentrerad stråle.
• Vrid munstycket medurs för att få en utspridd stråle.

Tillförsel av rengöringsmedel (fig. E)

• Tryck på lansens frigöringsknapp (8) och ta bort munstycket (9).
• Tryck in avtryckaren på pistolhandtaget och fördela rengöringsmedlet på ytan som ska rengöras.

Se till att trycket har släppts ut ur systemet innan du tar bort munstycket.

ANVÄNDING AV TERRASSTVÄTTEN (FIG. F)

Terrasstvätten är idealisk för rengöring av golv- och väggytor av olika material, som trä, betong, kakel och natursten. Inte lämplig för kommersiellt bruk..

Håll inga kroppsdelar i närheten av rotorn när högtryckstvätten är påslagen.

Att sätta ihop terrasstvätten

• Dra åt bajonetten på terrasstvätten (10) i hylsan på lansen (8).
• Dra åt lansens (8) bajonett i hylsan på pistolgreppet (5).

Innan du ansluter eller tar bort terrasstvätten ska du alltid ta ut högtryckstvättens kontakt ur uttaget och se till att trycket släpps ur systemet.

Användningsinstruktioner

Starta högtryckstvätten först när golvskurmaskinen är placerad på ytan som ska rengöras.

- Håll i högtryckstvättens pistolgrepp och flytta golvskurmaskinen jämnt över ytan som ska rengöras.

RENGÖRING OCH UNDERHÅLL

Maskinen kräver inget särskilt underhåll.

• Rengör ventilationsspåren regelbundet.
• Om maskinen inte används under en längre tid (3 månader eller mer) eller om den förvaras i ett ouppvärmt område, låt motorn suga upp lite frostskyddsmedel före lagringen. Detta för att förhindra risk för frysning och oxidering.

Kontrollera alltid inloppet före användning, filtrera och rengör det vid behov.

• Använd fingrarna för att ta bort filtret från anslutningen. Var försiktig så att du inte skadar filtret.
• Använd fingrarna för att installera filtret igen.
• Kontrollera om filtret har placerats korrekt i anslutningen.

Rengör munstycket (fig. F)

Om vattenstrålen minskar eller avstannar under användning, måste munstycket rengöras.

• Se till att maskinen är avstängd och att kranen på vattenledningen har stängts.
• Rengör öppningen i munstycket (9) med det medföljande Rengöringsstift (14).

Symptom	Möjliga orsaker	Korrigerande åtgärder
Det kommer inte ut något rengöringsmedel	1. Munstycket är tilltäppt2. Rengöringsmedlet är för trögflytande.	1. Rengör det med medföljande rengöringsstift.2. Använd ett lämpligt rengöringsmedel.
Enheten börjar ryka 1. Övernettad, överbelastad eller skadad motor		1. Stäng av enheten och ring återförsäljaren
Högtryckstvätten startar inte	1. Enheten är trycksatt2. Pluggen är inte väl ansluten eller eluttaget är trasigt3. Förlängningssladden är för lång eller trådstorleken är för liten4.Huvudspänningsförsörjningen är för låg5. Den termiska säkerhets-brytaren har utlösts	1. Kläm ut avtryckaren på pistolenl2. Kontrollera stickpropp, uttag och säkring3. Ta bort förlängningssladden4. Kontrollera att nätspänningen är tillräcklig5. Stäng av enheten och låt motorn svalna
Pumpen när inte nödvändigt tryck	1. Vatteninloppsfiltret är tillsatt2. Pumpen suger luft från slanganslutningarna3. Munstycket är slitet eller har fel storlek4. Avlastaren igensatt eller sliten5. Ventilerna är tillsatta eller slitna	1. Rengör inloppsfiltret2. Kontrollera att anslutningarna och låsringen är ordentligt åtdragna3. Ring återförsäljaren4. Ring återförsäljarenar5. Ring återförsäljaren
Fluktuerande tryckt 1. Pumpen	suger luft2. Täppt munstycke3. Ventilerna är smutsiga, slitna eller har fastnat4. Slitna vattentätningar	1. Kontrollera att slangar och anslutningar är täta2. Rengör med prickverktyget3. Ring återförsäljaren4. Ring återförsäljaren

TEKNISKA DATA

Nätspänning	V~	2
Nätfrekvens	Hz
Effektingång	W	2.200
Drifttryck	bar	120
Max. drifttryck bar 180
Vattenförbrukning	l/min	5,0
Innehållet i tvålreservoar l 1,0
Max. tryckvattentillförsel bar 4.0
Max. vattentemperatur °C 50
Vikt	kg	13,5

MILJÖ

ukten, tillbehören och förpackningen ska sorteras och hanteras för miljöriktig återvinning.

Endast för EU-länder

Kassera inte elverktyg med hushållsavfallet. Enligt det europeiska direktivet 2002/96/EG om uttjänt elektrisk och elektronisk utrustning och dess implementering i nationell lagstiftning, måste elverktyg som inte längre är användbara samlas in separat och omhändertas på ett miljöriktigt sätt.

GARANTI

Se de bifogade garantibestämmelserna för villkor och bestämmelser för garantin.

Föremål för förändringar; specifikationer kan ändras utan ytterligare aviseringar.

H∅JTRYKSRENSER 57511

ADVARSEL

Dvize bv förklarar på eget ansvar att denna produkt uppfyller följande standarder eller standardiseringsdokument:
