Producttype	Hogedrukreiniger
Merk	Hyundai
Model	57511
Vermogen	2 200 W
Netspanning	230 V~
Netfrequentie	50 Hz
Werkdruk	120 bar
Maximale druk	180 bar
Waterverbruik	5,0 l/min
Capaciteit zeepreservoir	1,0 L
Max. waterinlaatdruk	4,0 bar
Max. watertemperatuur	50 °C
Gewicht	13,5 kg
Hoofdfuncties	Reiniging van steen, hout, metaal, plastic; gebruik met terrasreiniger; geïntegreerd zeepreservoir
Veiligheid	Automatische stop bij loslaten van de trekker; thermische beveiliging; veiligheidspal op het pistool
Onderhoud en reiniging	Regelmatige reiniging van inlaatfilter en spuitmond; meegeleverde reinigingsnaald
Reserveonderdelen en repareerbaarheid	Gebruik alleen originele of door de fabrikant goedgekeurde onderdelen
Algemene informatie	Garantie volgens bijgevoegde voorwaarden; recycling conform WEEE

Veelgestelde vragen - 57511 HYUNDAI

Hoe start ik de hogedrukreiniger?

Open de waterkraan volledig, bedien de trekker om de lucht te laten ontsnappen, en zet de machine aan met de schakelaar op ON/I.

Wat te doen als de pomp de benodigde druk niet bereikt?

Controleer of het inlaatfilter niet verstopt is, of de aansluitingen goed vastzitten (geen lucht aangezogen), en of de spuitmond niet verstopt is. Reinig indien nodig het filter en de spuitmond.

Hoe reinig ik de spuitmond?

Zorg ervoor dat de machine uitgeschakeld en de kraan gesloten is. Gebruik de meegeleverde reinigingsnaald om de opening van de spuitmond te ontstoppen.

Waarom start het apparaat niet?

Mogelijke oorzaken: restdruk (bedien de trekker), stekker niet goed aangesloten, verlengsnoer te lang, spanning te laag, of thermische beveiliging geactiveerd (laat afkoelen).

Hoe gebruik ik het zeepreservoir?

Draai de dop los, giet een geschikt reinigingsmiddel (pH 6-8), en draai de dop weer vast. Gebruik het alleen als de machine uit en de kraan dicht is. Om te doseren, verwijder de spuitmond en druk op de trekker.

Welke veiligheidsmaatregelen moet ik nemen?

Draag een veiligheidsbril, gehoorbescherming en handschoenen. Richt de straal nooit op mensen, dieren, de machine of elektrische bronnen. Gebruik een aardlekschakelaar van 30 mA.

Hoe monteer ik de terrasreiniger?

Draai de bajonetsluiting van de terrasreiniger in de bus van de lans. Zorg ervoor dat de machine is losgekoppeld en drukloos is voor montage of demontage.

Wat te doen bij oververhitting?

De thermische beveiliging stopt de machine automatisch. Laat de motor afkoelen. Om dit te voorkomen, gebruik originele accessoires en reinig regelmatig de spuitmond.

Hoe bewaar ik het apparaat voor een lange periode?

Voor opslag (langer dan 3 maanden), laat de pomp een beetje antivriesmiddel opzuigen om bevriezing en oxidatie te voorkomen. Reinig het filter en bewaar op een droge, goed geventileerde plaats.

Welke spanning en elektrisch vermogen zijn nodig?

Het apparaat werkt op een stopcontact van 230 V~, 50 Hz met een vermogen van 2 200 W. Gebruik een geschikt verlengsnoer dat is beveiligd met een aardlekschakelaar.

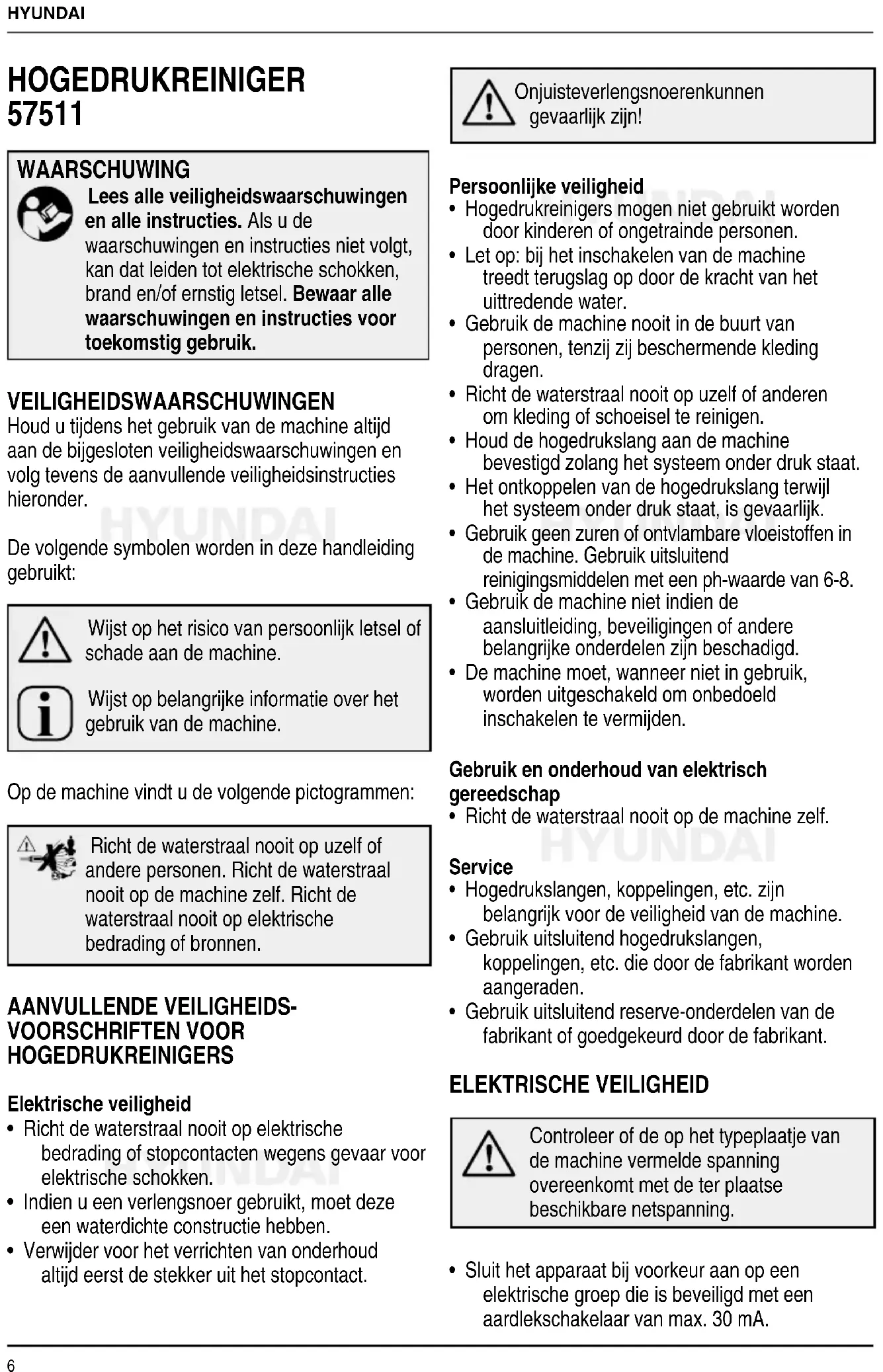

GEBRUIKSAANWIJZING 57511 HYUNDAI

Lees alle veiligheidswaarschuwingen en alle instructies. Als u de waarschuwingen en instructies niet volgt, kan dat leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

Houd u tijdens het gebruik van de machine altijd aan de bijgesloten veiligheidswaarschuwingen en volg tevens de aanvullende veiligheidsinstructies hieronder.

De volgende symbolen worden in deze handleiding gebruikt:

Wijst op het risico van persoonlijk letsel of schade aan de machine.

Wijst op belangrijke informatie over het gebruik van de machine.

Op de machine vindt u de volgende pictogrammen:

Richt de waterstraal nooit op uzelf of andere personen. Richt de waterstraal nooit op de machine zelf. Richt de waterstraal nooit op elektrische bedrading of bronnen.

AANVULLENDE VEILIGHEIDS-VOORSCHRIFTEN VOOR HOGEDRUKREINIGERS

Elektrische veiligheid

• Richt de waterstraal nooit op elektrische bedrading of stopcontacten wegens gevaar voor elektrische schokken.
• Indien u een verlengsnoer gebruikt, moet deze een waterdichte constructie hebben.
• Verwijder voor het verrichten van onderhoud altijd eerst de stekker uit het stopcontact.

Onjuisteverlengsnoerenkunnen gevaarlijk zijn!

Persoonlijke veiligheid

• Hogedrukreinigers mogen niet gebruikt worden door kinderen of ongetrainde personen.
• Let op: bij het inschakelen van de machine treedt terugslag op door de kracht van het uittredende water.
• Gebruik de machine nooit in de buurt van personen, tenzij zij beschermende kleding dragen.
• Richt de waterstraal nooit op uzelf of anderen om kleding of schoeisel te reinigen.
• Houd de hogedrukslang aan de machine bevestigd zolang het systeem onder druk staat.
• Het ontkoppelen van de hogedrukslang terwijl het systeem onder druk staat, is gevaarlijk.
• Gebruik geen zuren of ontvlambare vloeistoffen in de machine. Gebruik uitsluitend reinigingsmiddelen met een ph-waarde van 6-8.
• Gebruik de machine niet indien de aansluitleiding, beveiligingen of andere belangrijke onderdelen zijn beschadigd.
• De machine moet, wanneer niet in gebruik, worden uitgeschakeld om onbedoeld inschakelen te vermijden.

Gebruik en onderhoud van elektrisch gereedschap

- Richt de waterstraal nooit op de machine zelf.

Service

• Hogedrukslangen, koppelingen, etc. zijn belangrijk voor de veiligheid van de machine.
• Gebruik uitsluitend hogedrukslangen, koppelingen, etc. die door de fabrikant worden aangeraden.
• Gebruik uitsluitend reserve-onderdelen van de fabrikant of goedgekeurd door de fabrikant.

Controleer of de op het typeplaatje van de machine vermelde spanning overeenkomt met de ter plaatse beschikbare netspanning.

- Sluit het apparaat bij voorkeur aan op een elektrische groep die is beveiligd met een aardlekschakelaar van max. 30 mA.

Uw hogedrukreiniger is ontworpen voor het buitenshuis reinigen van stenen, houten, metalen en kunststof materialen.

1. Aan/uit-schakelaar
2. Doorvoerslang
3. Aansluiting watertoevoer
4. Handgreep
5. Pistoolgreep
6. Trekker
7. Veiligheidspal
8. Lans
9. Spuitmond
10. Reservoir voor schoonmaakmiddel
11. Slanghaspel
12. Terrasreiniger

Inhoud van de verpakking

• Hogedrukreiniger
• Terrasreiniger
• Zeepreservoir
• Hogedrukslang
• Pistoolgreep
• Lans
• Slangkoppeling
• Reinigingspin

Monteren van de lans (fig. B)

• Draai de bajonet van de lans (8) vast in de aansluiting van de pistoolgreep (5).
• Draai de bajonet van de spuitmond (9) in de aansluiting op de lans (8).

Verwijder voor het monteren of verwijderen van de lans altijd eerst de netstekker uit het stopcontact en zorg ervoor dat de druk van het systeem af is.

Aansluiten van de hogedrukslang (fig. C)

• Schroef de wartel (13) aan het ene uiteinde van de hogedrukslang (14) op de aansluiting (15) op de pistoolgreep (5).
• Draai de wartels stevig vast.

Aansluiten op de watertoevoer

• Verwijder de beschermdop.
• Schroef een op de waterleiding aangesloten tuinslang direct of via een verloopnippel op de aansluiting (3).

Toevoegen van een schoonmaakmiddel (fig. A)

Gebruik alleen schoonmaakmiddelen die geschikt zijn voor gebruik met een hogedrukreiniger.

• Draai de dop van het reservoir (10) los en giet een afgemeten hoeveelheid schoonmaakmiddel in het reservoir.
• Breng de dop weer aan en draai hem goed vast.

Voeg uitsluitend schoonmaakmiddel toe als de machine is uitgeschakeld en de kraan van de kraan is dichtgedraaid.

Aanwijzingen voor gebruik

• Draai voor het inschakelen van de machine de kraan van de waterleiding volledig open.
• Houd de trekker van de pistoolgreep vast tot alle lucht uit de slang is ontsnapt.
• Laat de trekker los en schakel de machine in zodra het water uit de opening van de spuitmond begint te stromen.
• Hanteer de pistoolgreep en beweeg de lans gelijkmatig langs het te reinigen oppervlak.
• Houd de spuitmond zodanig dat u optimaal kunt reinigen. Het bepalen van de juiste afstand van de waterstraal is een kwestie van ervaring.
• Draai de kraan van de waterleiding dicht nadat u de machine heeft uitgeschakeld.
• Houd de trekker van de pistoolgreep vast tot de druk van het systeem af is.
• Vergrendel de trekker met behulp van de veiligheidspal.

Laat de machine nooit meer dan 2 minuten ongebruikt draaien. Binnen die tijd kan de temperatuur van het water in het systeem dermate hoog oplopen dat de pomp blijvend beschadigd raakt.

In- en uitschakelen (fig. A)

• Om de machine in te schakelen, zet u de aan/uit-schakelaar (1) op "ON/I".
• Om de machine uit te schakelen, zet u de aan/uit-schakelaar (1) op "OFF/0".

Auto-stop

De auto-stop schakelaar voorkomt dat maximale werkdruk wordt overschreden. Bij het loslaten van de trekker van de pistoolgreep schakelt de auto-stop schakelaar de pomp automatisch uit en stopt de waterstraal. Bij het indrukken van de trekker van de pistoolgreep, schakelt de auto-stop schakelaar de pomp opnieuw in.

Kom nooit met lichaamsdelen in de buurt van de rotor terwijl het apparaat in werking is.

Monteren van de terrasreiniger

• Draai de bajonet van de terrasreiniger (12) vast in de aansluiting van de lans (8).
• Draai de bajonet van de lans (8) vast in de aansluiting van de pistoolgreep (5).

Oververhittingsbeveiliging

De machine is voorzien van een thermische beveiliging. In geval van oververhitting schakelt de machine automatisch uit. Na afkoeling van de motor schakelt de machine zichzelf weer in.

Gebruik altijd de originele lans en slangen om het gevaar voor oververhitting te verkleinen.

Reinig de spuitmond met behulp van de reinigingspin om het gevaar voor oververhitting te verkleinen.

Verwijder voor het monteren of verwijderen van de terrasreiniger altijd eerst de netstekker van de hogedruk-reiniger uit het stopcontact en zorg ervoor dat de druk van het systeem af is.

Aanwijzingen voor gebruik

Schakel de machine pas in als de terrasreiniger zich op het te reinigen oppervlak bevindt.

Afstellen van de waterstraal (fig. D)

• Draai de spuitmond (9) linksom voor het verkrijgen van een puntstraal.
• Draai de spuitmond rechtsom voor het verkrijgen van een vlakstraal.

Zeeptoevoer (fig. E)

• Druk de ontgrendelknop op de lans (8) in en verwijder de spuitmond (9).
• Druk de trekker van de pistoolgreep in verdeel het schoonmaakmiddel over het te reinigen oppervlak.

Zorg er voor dat de druk van het systeem af is vóór het verwijderen van de spuitmond.

GEBRUIK VAN DE TERRASREINIGER (FIG. F)

De terrasreiniger is bij uitstek geschikt voor het reinigen van vloer- en wandoppervlakken van verschillende materialen, zoals hout, beton, tegels en natuursteen. Niet geschikt voor commercieel gebruik.

- Druk de trekker van de pistoolgreep in en beweeg de terrasreiniger gelijkmatig langs het te reinigen oppervlak.

REINIGING EN ONDERHOUD

De machine vereist geen speciaal onderhoud.

• Reinig regelmatig de ventilatieopeningen.
• Indien de machine langdurig (3 maanden of langer) niet wordt gebruikt of wordt opgeslagen in een onverwarmde ruimte, laat de motor dan vóór stalling wat antivriesmiddel aanzuigen om gevaar voor bevriezing en oxidatie te voorkomen.

Reinigen van het inlaatfilter

• Controleer voor gebruik altijd het inlaatfilter en reinig het indien nodig.
• Gebruik uw vingers om het filter uit de aansluiting te verwijderen. Zorg ervoor dat het filter niet beschadigd raakt.
• Gebruik uw vingers om het filter weer op zijn plaats aan te brengen.
• Controleer of het filter juist in de aansluiting is geplaatst.

Reinigen van de spuitmond (fig. F)

Als tijdens gebruik de waterstraal afneemt of stopt, dient de spuitmond te worden gereinigd.

- Zorg ervoor dat de machine is uitgeschakeld en de kraan van de waterleiding is dicht-gedraaid.

- Gebruik de bijgeleverde reinigingspin (14) om de opening in de spuitmond (9) te reinigen.

MOGELIJKE PROBLEMEN EN OPLOSSINGEN
Probleem	Mogelijke oorzaak	Oplossing
Geen schoonmaakmiddel 1.	Spuitmond is verstopt2. Schoonmaakmiddel is te dik	1. Maak schoon met bijgeleverde reinigingspin.2. Gebruik een geschikt schoonmaakmiddel
Er komt rook uit het toestel 1.	Oververhitte, overbelaste of beschadigde motor	1. Schakel toestel uit en neem contact op met handelaar
Hogedrukreiniger start niet 1.	Toestel staat onder druk2. Stekker is niet goed verbonden of stopcontact is stuk3. Verlengsnoer is te lang of snoermaat te klein4. Voltage van net is te laag5. Temperatuurzekering is gesprongen	1. Knijp trekker in op pistool2. Controleer stekker, stopcontact en zekering3. Verwijder verlengsnoer4. Controleer of de spanning geschikt is5. Schakel toestel uit en laat motor afkoelen
Pomp komt niet op druk 1.	Waterfilter is verstopt2. Pomp zuigt lucht aan van slangaansluitingen3. Spuitmond past niet of is versleten4. Uitlaat is verstopt of versleten5. Kleppen klem of versleten	1. Maak waterfilter schoon2. Controleer of alle aansluitingen en sluitringen goed vast zitten3. Reinig het zelf of bel uw handelaar4. Neem contact op met handelaar5. Neem contact op met handelaar
Druk niet constant 1. Pomp	zuigt lucht aan2. Verstopte spuitmond3. Kleppen vuil, versleten of klem4. Waterdichtingen versleten	1. Controleer of slang en aansluitingen stevig vastzitten2. Maak schoon met bijgeleverde priknaald3. Neem contact op met handelaar4. Neem contact op met handelaar

TECHNISCHE GEGEVENS
Netspanning	V~	230
Netfrequentie	Hz
Vermogen	W	2.200
Werkdruk	bar	120
Max. werkdruk bar 180
Waterverbruik	l/min
Inhoud zeepreservoir l 1,0
Max. druk watertoevoer	bar 4,0
Max. watertemperatuur	°C	50
Gewicht	kg	13,5

GARANTIE

Voor de garantiebepalingen wordt verwezen naar de bijgevoegde garantievoorwaarden.

5,0

MILIEU

Uw product, accessoires en verpakkingsmaterialen dienen te worden gescheiden voor een milieuvriendelijke verwerking.

Alleen voor EU-landen

Gooi elektrische gereedschappen niet weg met het huisvuil. Overeenkomstig de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dienen elektrische gereedschappen die niet meer bruikbaar zijn gescheiden te worden ingezameld en op een milieuvriendelijke manier te worden verwerkt.

Onderhevig aan wijzigingen: de technische gegevens kunnen worden gewijzigd zonder verdere kennisgeving.
