57524 - Hogedrukreiniger HYUNDAI - Gratis gebruiksaanwijzing en handleiding

Producttype	Hogedrukreiniger
Merk	Hyundai
Model	57524
Voedingsspanning	230 V~, 50 Hz
Vermogen	1600 W
Werkdruk	90 bar
Maximale druk	135 bar
Waterdebiet	5,5 L/min
Maximale watertemperatuur	50 °C
Gewicht	6,3 kg
Zeepreservoir	Ja, verwijderbaar
Sproeiertype	Verstelbare sproeier (puntstraal of vlakstraal)
Automatische uitschakelfunctie	Ja, motor stopt wanneer de trekker wordt losgelaten
Oververhittingsbeveiliging	Ja, automatische uitschakeling bij oververhitting
Beoogd gebruik	Buitenreiniging van oppervlakken van steen, hout, metaal en kunststof
Regulier onderhoud	Reiniging van het inlaatfilter, de sproeier en de ventilatieopeningen
Reserveonderdelen	Alleen die aanbevolen door de fabrikant
Conformiteit	CE, gecertificeerd door TÜV Rheinland
Garantie	Raadpleeg de bijgevoegde garantievoorwaarden

Veelgestelde vragen - 57524 HYUNDAI

Hoe gebruik ik het zeepreservoir?

Draai de dop van het reservoir los en voeg een volume reinigingsmiddel toe. Draai de dop stevig vast. Trek aan de sproeier om de zeepinjectie te activeren. Druk de sproeier in om deze uit te schakelen. Activeer de injectie nooit terwijl de trekker wordt ingedrukt.

Hoe stel ik de waterstraal af?

Draai de sproeier naar links voor een puntstraal (hoge druk) en naar rechts voor een vlakstraal (lage druk).

Wat te doen bij lage druk?

Controleer of het waterinlaatfilter niet verstopt is, of de sproeier niet verstopt is en of alle aansluitingen goed vastzitten. Als het probleem aanhoudt, neem dan contact op met de dealer.

Hoe reinig ik de sproeier?

Zorg ervoor dat de machine uitgeschakeld is en de waterkraan dicht is. Gebruik het meegeleverde prikgereedschap om de opening van de sproeier te ontstoppen.

Wat is de maximale druk?

De maximale werkdruk is 135 bar, met een continue werkdruk van 90 bar.

Kan ik chemicaliën gebruiken?

Gebruik alleen reinigingsmiddelen met een pH tussen 6 en 8. Gebruik geen zuren of ontvlambare vloeistoffen.

Hoe stop ik de machine?

Zet de aan/uit-schakelaar op 'OFF/0'. Sluit vervolgens de waterkraan en trek aan de trekker om de restdruk te laten ontsnappen.

Wat te doen bij oververhitting?

De machine stopt automatisch. Wacht 5 tot 10 minuten voordat u hem opnieuw start. Als het probleem zich herhaalt, neem dan contact op met uw leverancier.

Hoe bewaar ik het apparaat voor langere tijd?

Als u het apparaat 3 maanden of langer niet gebruikt, laat dan wat antivries door de pomp lopen om bevriezing en oxidatie te voorkomen, vooral als het wordt opgeslagen op een slecht geventileerde plaats.

Kan ik een verlengkabel gebruiken?

Ja, maar deze moet waterdicht zijn en geschikt voor het vermogen van het apparaat (1600 W). Vermijd te lange verlengkabels of kabels met een te kleine diameter.

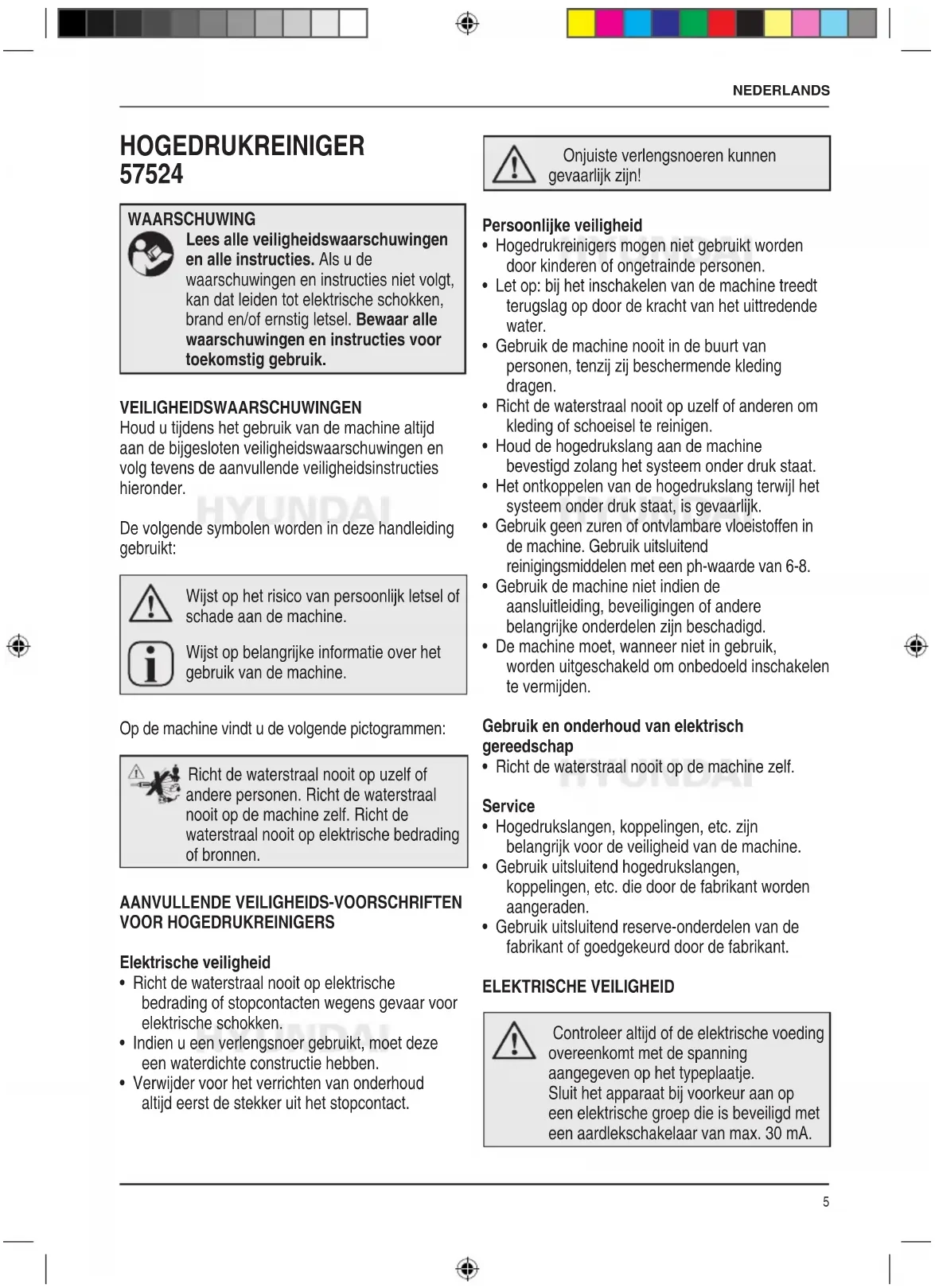

GEBRUIKSAANWIJZING 57524 HYUNDAI

Lees alle veiligheidswaarschuwingen en alle instructies. Als u de waarschuwingen en instructies nicht volgt, kan dat leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

Houd uijdens het gebruik van de machine alsijd aan de bijgesloten veiligheidswaarschuwingen en volg tevens de aanvullende veiligheidsinstrumenties hieronder.

De volgende symbolen worden in deze handleiding gebrukt:

Wijst op het risico van persoonlijk letsel of schade aan de machine.

Wijst op belongingsijke informatatie over het gebruik van de machine.

Op de machine vindt u de volgende pictogrammen:

Richt de waterstraal nooit op uzelf of andere personnes. Richt de waterstraal nooit op de machine zelf. Richt de waterstraal nooit op elektrische bedrading of brunnen.

AANVULLENDE VEILIGHEIDS-VOORSCHRIFTEN VOOR HOGEDRUKREINIGERS

• Richt de waterstraal nooit op elektrische bedrading of stopcontacten wegens gevaar voor elektrische schokken.
• Indien u een verlengsnoer gebruikt, moet deze een waterdichte constructie hebben.
• Verwijder voor het verrachten van onderhoud alsijd eerst de stekker uit het stopcontact.

Onjuiste verlengsnoeren kennengevaarlijk zich!

Persoonlijke veiligheid

• Hogedrukreinigers mogen nicht gebrukt worden door kinderen of ongetrainde Personen.
• Let op: bij het inschakelen van de machine treedt terugslag op door de kracht van het uittredende water.
• Gebruik de machine nooit in de buurt van Personen, tenzij zich beschemende kleding dragen.
• Richt de waterstraal nooit op uzelf of anderen om kleding of schoeisel te reinigen.
• Houd de hagedrukslang aan de machine bevestigd zolang het systeme onder druk staat.
• Het ontkoppelen van de hogedrukslang verwijl het systemeonder druk staat, is gevaarlijk.
• Gebruik geen zuren of ontv Lambare vloeistoffen in de machine. Gebruik uitsluitend reinigingsmiddelen met een ph-waarde van 6-8.
• Gebruik de machine nicht indien de aansluitleiding, beveiligingen of andere belangrijke onderdelen zich beschadigd.
• De machine要去, wanneer nicht in gebruik, worden uitgeschakeld om onbedoeld inschakelen te vermijden.

Gebruik en onderhoud van elektrisch gereedschap

• Richt de waterstraal nooit op de machine zichl.

Service

• Hopedrukslangen, koppelingen, etc. zijn belangrijk voor de veiligheid van de machine.
• Gebruik uitsluitend hagedrukslangen, koppelingen, etc. die door de fabrikant worden aangeraden.
• Gebruik uitsluitend reserve-onderdelen van de fabrikant of goedgekeurd door de fabrikant.

Controleer alkijd of de elektrische voeding overeenkomt met de spanning aangegeven op het typeplaatje.

Sluit het apparaat bij voorkeur aan op een elektrische groep die is beveiligd met een aardlekschakelaar van max. 30mA

HYUNDAI

Uw hagedrukreiniger is ontworpen voor het buitenshuis reinigen van stenen, houten, metalen en kunststof materialen.

1. Aan/uit-schakelaar
2. Aansluiting hopedrukslang
3. Aansluiting watertoevoer
4. Handgreep
5. Pistoolgreep
6. Trekker
7. Veiligheidspal
8. Lans
9. Mondstuk

Monteren van de lans (fig. B)

• Verbind de beiden delen van de lans (8) door de bajonet op het mondstuk in de sluiting van de pistoolgreep (5) te draaien.

Verwijder voor het monteren of verwijderen van de lans algid eerst de netstekker uit het stopcontact en zorg ervoor dat de druk van het systeme af is.

Monteren van de zeephouder (fig. B)

• Draai de bajonet op de zeephouder (10) vast in het aansluitstuk van de lans (8).

Aansluiten van de hagedrukslang (fig. C)

• Schroef de wartel (10) aan het ene uiteinde van de hogedrukslang (11) op de aansluiting (12) op de pistoolgreep (5).
• Schroef de wartel (13) aan het andere uiteinde van de hagedrukslang op de aansluiting (2) op de machine.
• Draai de wartels stevig vast.

Aansluiten op de watertoevoer (fig. C)

• Verwijder de beschermdop.
• Schroef een op de waterleiding aangesloten tuinslang direct of via een verloopnippel op de aansluiting (3).

Toevoegen van schoonmaakmiddel

• Draai de dop los en voeg een afgemeten hoeveelheid schoonmaakmiddel aan het reservoir toe.

• Breng de dop waar aan en draai hem goed vast.

Voeg uitsluitend schoonmaakmiddel toe als de machine is uitgeschakeld en de kraan van de waterleiding is dichtgedraaid.

Aanwijzingen voor gebruik

• Draai voor het inschakelen van de machine de kraan van de waterleiding volledig open.
• Houd de trekker van de pistoolgreep vast tot alle lucht uit de slang is ontsnapt.
• Laat de trekker los en schakel de machine in zodra het wateruit de opening van het mondstuk begint te stromen.
  Hanteer de pistoolgreep en beweeg de lans gelijkmatig langs het te reinigen oppervlak.
• Houd het mondstuk zodanig dat u optimaal kunt reinigen. Het bepalen van de juiste afstand van de waterstraal is een kwestie van ervaring.
• Draai de kraan van de waterleiding zich nadat u de machine heeft UITgeschakeld.
• Houd de trekker van de pistoolgreep vast tot dedruk van het systeme af is.
• Vergrendel de trekker met behulp van de veiligheidspal.

Laat de machine nooit meer dan 2 minutes ongebruikt draaien. Binnen dieijd kan de temperatuur van het water in het system dermate hoog oplopen dat de pomp blijvend beschadigd raakt.

Zodra de pistoolgreep wordt losgelaten, sluit demachine automatisch de watertoevoer af.

In- en uitschakelen (fig. A)

WAARSCHUWING! De motor van deze hoker is ingedrukt, en stopt automatisch als de trekker wee wordt losgelaten.

• Om de machine in te schakelen, zet u de aan/uit-schakelaar (1) op "ON/I".
• Om de machine uit te schakelen, zet u de aan/uit-schakelaar (1) op "OFF/0".

De machine worden automatisch uitgeschakeld in geval van oververhitting. Wacht 5 tot 10 minutes voordat u de machine opnieuw inschakelt. Neem contact op met uw leverancier indien de machine opnieuw stocht.

Zeeptoevoer

Trek de spreiekop uit om de zeeptoevoer in werking te stellen.
- Druk de spreiekop in om de zeeptoevoer buiten werkig te stellen.

Stel de zeeptoevoer nooit in werkig verwijl u de trekker van de pistoolgreep vasthoudt.

Afstellen van de waterstraal (fig. D)

• Draai het mondstuk (9) linksom voor het verkrijgen van een punststraal.
• Draai het mondstuk rechtsom voor het verkrijgen van een vlakstraal.

REINIGING EN ONDERHOUD

De machine vereist geen special onderhoud.

• Reinig regelmatig de ventilatieoppeningen.
• Indien de machine langdurig (3 maanden of langer) Niet worden gebruikt of worden opgeslagen in een onverwarmde ruimte, LAST de motor dan voor stalling wat antivirusismiddel aanzuigen om gevaar voor bevriezing en oxidatie te voorkomen.

Reinigen van het inlaatfilter

• Controleer voor gebruik.altijd het inlaatfilter en reinig het indien nodig.
• Gebruik uw vingers om het filter uit de aansluiting te verwijderen. Zorg ervoor dat het filter Niet beschadigd raakt.
• Gebruik uw vingers om het filter waar op+zijn plaatss aan te brengen.
• Controller of het filter juist in de aansluiting is geplaatst.

Reinigen van het mondstuk (fig. E)

Alsijdens gebruik de waterstraal afneamt of stopt, dient het mondstuk te worden gereinigd.
Zorg ervoor dat de machine is uitgeschakeld en de kraan van de waterleiding is dicht-gedraid.
- Gebruik de bijgeleverde priknaald (14) om de opening (17) in het mondstuk (9) te reinigen.

MOGELIJKE PROBLEMEN EN OPLOSSINGEN

Probleem Mogelijk oorzaak Oplossing
Geen wasmiddel 1. Zeephouder is	verstopt 1. Maak zeephouder schon met warm water2. Hermonteer zeephouder
Er kommt rook uit het toestel 1. Oververhitte, overbelaste of beschadigde motor	1. Schakel toestel uit en neem contact op met handelaar
Hogedrukreiniger start nicht 1. Toestel staat onder druk2. Stekker is Niet goed verbonden of stopcontact is stuk3. Verlengsnoer is te lang of snoermaat teklein4. Voltage van net is te laag5. Temperatuurzekering is gesprongen	1. Knijp trekker in op pistool2. Controller stekker, stopcontact en zekering3. Verwijder verlengsnoer4. Controller of de spanning geschikt is5. Schakel toestel uit en LAST motor afkoelen

HYUNDAI

Probleem Mogelijk oorzaak Oplossing
Pomp kommt nicht op druk 1. Water filter is verstopt 2. Pomp zuigt lucht aan van slangaansluitingen 3. Spuitmond past Niet of is versleten 4. Uitlaat is verstopt of versleten 5. Kleppen klem of versleten	1. Maak waterfilter schoon 2. Controller of alle aansluitingen en sluitingen goed vast zitten 3. Reinig het zich of bel uw handelaar 4. Neem contact op met handelaar 5. Neem contact op met handelaar
Druk nicht constant 1. Pomp zuigt	1. Controller of slang en aansluitingen stevig vastzitten 2. Maak schoon met bijgeleverde priknald 3. Neem contact op met handelaar 4. Neem contact op met handelaar

TECHNISCHE GEGEVENS

Netspanning

Netfrequentie Hz 50

Vermogen

Werkdruk

Max.werkdruk bar 135

Waterverbruik

Max. druk watertoevoer bar 4

Max. watertemperatuur ^ C 50

Gewicht kg 6,3

230

90

GARANTIE

Voor de garantiebepalingen worden verwezenaardebijgevoegde garantievoorwaarden.

MILIEU

Uw product, accessoires en verpakkingsmaterialen dienen te worden geschieren voor een milieuvriendelijk verworking.

Afeen voor EU-landen

Gooi elektrische gereedschappen nicht weg met het huisvuil. Overeenkomstig de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dienen elektrische gereedschappen die nicht meer bruikbaar zich gescheden te worden ingezameld en op een milieuvriendelijk manier te worden verwerkt.

Onderhevig aan wijzigingen: de technische gegevens können worden gewijzigd zonder verdere kennisgeving.

HIGH-PRESSURE CLEANER 57524

WARNING

Dvize by verklaart onderuitsuitend eigenverantwoordelijkheid dat dit product inovereenstemming is met de volgende normen ofstandaardisatiedocumenten:
