57524 - Högtryckstvätt HYUNDAI - Gratis bruksanvisning och manual

Produkttyp	Högtryckstvätt
Märke	Hyundai
Modell	57524
Matningsspänning	230 V~, 50 Hz
Effekt	1600 W
Arbetstryck	90 bar
Maximalt tryck	135 bar
Vattenflöde	5,5 L/min
Maximal vattentemperatur	50 °C
Vikt	6,3 kg
Tvättmedelsbehållare	Ja, avtagbar
Munstyckstyp	Justerbart munstycke (punktstråle eller ytstråle)
Automatisk avstängningsfunktion	Ja, motorn stannar när avtryckaren släpps
Överhettningsskydd	Ja, automatisk avstängning vid överhettning
Avsedd användning	Utvändig rengöring av ytor i sten, trä, metall och plast
Regelbundet underhåll	Rengöring av inloppsfilter, munstycke och luftningsöppningar
Reservdelar	Endast de som rekommenderas av tillverkaren
Överensstämmelse	CE, certifierad av TÜV Rheinland
Garanti	Se bifogade garantivillkor

Vanliga frågor - 57524 HYUNDAI

Hur använder jag tvålbehållaren?

Skruva av behållarlocket och tillsätt en mängd rengöringsmedel. Sätt tillbaka locket ordentligt. För att aktivera tvålinjektion, dra i munstycket. För att avaktivera, tryck in munstycket. Aktivera aldrig injektionen när avtryckaren är aktiverad.

Hur justerar jag vattenstrålen?

Vrid munstycket åt vänster för en punktstråle (högt tryck) och åt höger för en ytstråle (lågt tryck).

Vad gör jag om trycket är lågt?

Kontrollera att vatteninloppsfiltret inte är igensatt, att munstycket inte är blockerat och att alla anslutningar är ordentligt åtdragna. Om problemet kvarstår, kontakta återförsäljaren.

Hur rengör jag munstycket?

Se till att maskinen är avstängd och att vattenkranen är stängd. Använd det medföljande rengöringsverktyget för att rensa munstycksöppningen.

Vad är maximalt tryck?

Maximalt arbetstryck är 135 bar, med ett kontinuerligt arbetstryck på 90 bar.

Kan jag använda kemikalier?

Använd endast rengöringsmedel med pH mellan 6 och 8. Använd varken syror eller brandfarliga vätskor.

Hur stoppar jag maskinen?

Ställ strömbrytaren på 'OFF/0'. Stäng sedan vattenkranen och tryck på avtryckaren för att släppa ut resttrycket.

Vad gör jag vid överhettning?

Maskinen stannar automatiskt. Vänta 5–10 minuter innan du startar den igen. Om problemet återkommer, kontakta din leverantör.

Hur förvarar jag apparaten under en längre tid?

Om du inte använder den på 3 månader eller mer, låt pumpen suga in lite frostskyddsmedel för att förhindra frost och oxidation, särskilt om den förvaras på en dåligt ventilerad plats.

Kan jag använda en förlängningssladd?

Ja, men den måste vara vattentät och anpassad till apparatens effekt (1600 W). Undvik för långa eller för tunna förlängningssladdar.

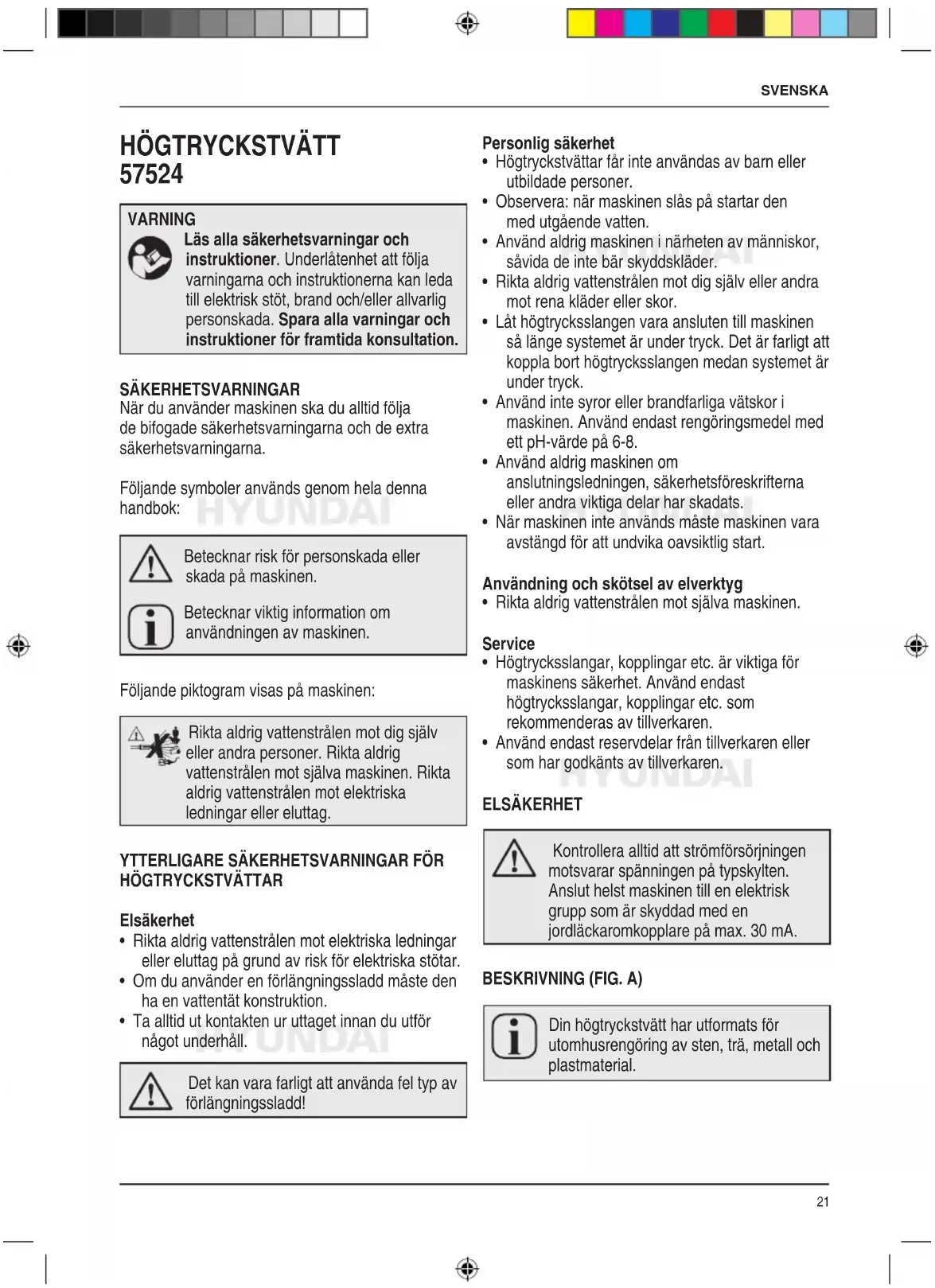

BRUKSANVISNING 57524 HYUNDAI

Läs alla sakerhetsvarningar och instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan leda till elektrisk stöt, brand och/eller allvarlig persanskada. Spara alla varningar och instruktioner for framtida konsultation.

SAKERHETSVARNINGAR

När du använder maskinen skä du alltid folja de bifogade sakerhetsvarningarna och de extra sakerhetsvarningarna.

Foljande symboler anvands genom helaenna handbook:

Betecknar risk for personskada aller skada pa maskinen.

Betecknar viktig information om anecdningen av maskinen.

Foljande piktogram visas på maskinen:

Rikta aldrig vattenstralen mot dig sjalv erler andra personer. Rikta aldrig vattenstralen mot sjalva maskinen. Rikta aldrig vattenstralen mot elektriska ledninger erler eluttag.

YTTERLIGARE SAKERHETSVARNINGAR FÖR HÖGTRYCKSTVÄTTAR

Elsakerhet

• Rikta aldrig vattenstralen mot elektriska ledninger erller eluttag på grund av risk for elektriska stotar.
• Om du anvander en frolängningssladd maste den ha en vattentät konstruktion.
• Ta alltid ut kontakten ur uttaget innan du utfor nagot unterhall.

Det kan vara farligt att anecd fei typ av forlangningssladd!

Personlig sakerhet

• Hogtryckstvattar fär inte anvandas av barn eller utbildade personer.
• Observera: när maskinen slås på startup den med utgående vatten.
• Använd aldrig maskinen i narheten av manniskor, savida de inte bär skyddskläder.
  Rikta aldrig vattenstralen mot dig sjalv aller andra mot rena klader aller skor.
• Lat hogtrycksslangen vara ansluten till maskinen sa lange systemet ar under tryck. Det ar farligt att koppla bort hogtrycksslangen medan systemet ar under tryck.
  Anvand inte syror erler brandfarliga vatskor i maskinen. Anvand endast rengoringsmedel med ett pH-varde pa 6-8.
  Anvand aldrig maskinen om anslutningsledningen, sakerhetsforeskrifterna ell er andra viktiga delar har skadats.
• När maskinen inte används mäste maskinen vara avständg for att undvika oavsiktlig start.

Användning och skötsel av elverktyg

Rikta aldrig vattenstralen mot sjalva maskinen.

Service

• Hogtrycksslangar, kopplingar etc. ar viktiga for maskinens sakerhet. Använd endast högtrycksslangar, kopplingar etc. som rekommenderas av tilverkaren.
• Använd endast reservdelar fran tillverkaren aller som har godkänts av tillverkaren.

ELSÄKERHET

Kontrolera alltid att stromforsorjningen motsvarar spanningen pa typskylten. Anslut helst maskinen till en elektrisk grupp som ar skyddad med en jordlackaromkopplare pa max. 30mA

BESKRIVNING (FIG. A)

Din hogtryckstvatt har utformats for utomhusrengoring av sten,tra, metall och plastmaterial.

HYUNDAI

1. Pá-/av-omkopplaren
2. Anslutning for hogtrycksslangen
3. Anslutning for vattenforsorjningen
4. Handtag
5. Pistolgrepp
6. Trigger.
7. Sakerhetssparr
8. Lans
9. Munstycke

• Anslut bada delarna av lansen (8) genom att montera bajonetten på munstyetcket i skarven på pistolen (5).

Innan du monterar eller tar bort lansen, ta alltid ut kontakten fran vagguttaget och se till att trycket avstangt i systemet.

Montering av tvålhallare (fig. B)

• Fäst bajonetten på tvåhällaren (10) i fogen på lansens (8) anslutningsdel.

Anslutting av hogtrycksslangen (fig. C)

• Skruva fast kopplingsmuttern (10) på den enaänden av högtrycksslangen (11) på anslutningen (12) på pistolgreppet (5).
• Skruva tast kopplingsmattern (13) på den andraänden av högtrycksslangen på anslutningen (2) på maskinen.
• Dra át kopplingsmuttrarna ordentlich.

Anslutning till vattenforsorjningen (fig. C)

• Ta bort skyddslocket.
• Anslut en tradgårdsslang som har kopplats till vattenledningen direkt aller via en reducerande nippel till anslutningen (3).

Lagga tillett rengoringsmedel

• Lossa locket och tillsatt en uppmatt mangd rengöringsmedel i tanken.
  Satt tillbaka locket (8) och dra at det ordentligt.

Tillsatt bara ett rengöringsmedel om maskinen ar avstängd och kranen pa vattenledningen har stängts av.

Bruksanvisning

• Oppna vattenkranen helt innan du satter pa maskinen.

• Hall pistolen i pistolgreppet tills all luft frigörns fran slangen.

• Så snart vatten börjar rimna ut ur munstycket, slapp avtryckaren och slå på maskinen.
• Ta tag i pistolgreppet och flytta lansen jämnt langs ytan som sca rengöras.
  Rikta in munstycket after behov for att uppnø optimala rengöringsresultat. Med erfarenhet lar man sig avgora ratt avstand for vattenstrålen.
• Stäng vattenkranen after att ha stängt av maskinen.
• Häll pistolens grepp intryckt tills trycket arutanfor systemet.
• Lås avtryckaren med sakerhetssparren.

Låt aldrig maskinen gå på tomgang i mer øn 2 minutes. Inomenna period kan temperaturen på vattnet i systemet bli sa hög att pumpen skadas after reparationen.

• Så snart pistolgreppet släpps stänger maskinen automatiskt av vattentillförseln.

Slå på och stänga av (fig. A)

VARNING: Motorn i denna hogtryckstvatt sats igang endast nar avtryckaren trycks in och stannar automatiskt nar avtryckaren slapps

• Ställ på/av-omkopplaren (1) på "ON/l" für att slå på maskinen.
• Ställ pää/av-omkopplaren (1) pää “OFF/0” För att stänga av maskinen.

Maskinen stängs av automatiskt vid overhettning. Vanta 5 till 10 minutes innan du slar pa maskinen ingen. Kontakta din leverantör om maskinen stannar ingen.

Tvaltillforsel

• Dra ut munstychet for att satta pa tvaltillforseln.
  Tryck pa munstycket for att stanga av tvaltillforseln.

Satt aldrig på tvåltillförseln medan du häller i pistolens grepp.

Justera vattenstralen (fig. D)

Vrid munstycket (9) moturs for en spetsig strale.
Vrid munstycket medurs for en platt strale.

RENGÖRING OCH UNDERHÄLL

Maskinen kräver inget särskilt unterhalb.

• Rengör ventilationssparen regelbundet.
• Om maskinen inte används under en langre tid (3质量管理 erler mer) aller om den forvaras iett ouppvarmt omrade, lat motorn suga upp lite frostdskyddsmedel fore lagringen. Detta for att forhindra risk for frynsing och oxidering.

Kontrollera alltid inloppet fore anvandning, filtrera och rengor det vid behov.

• Använd fingrarna für att ta bort filtret是从 anslutningen. Var försiktig sä att du inte skadar filtret.
• Använd fingrarna für att installera filtret igen.
• Kontrollera om filtret har placerats korrekt i anslutningen.

Rengör munstycket (fig. E)

Om vattenstrålen minskar eller avstannar under användning, mäste munstCKET rengöras.

• Se till att maskinen ar avstängd och att kranen pa vattenledningen har stängts.
  Rengor oppningen imunstycket (9) med det medfoljande stickverktyget (14).

MOJLIGA PROBLEM OCH LÖSNINGAR

Symptom Möjliga orsaker Korrigerande atgärder
Inget rengöringsmedel 1. Tvåhällaren Är igensatt 1. Rengör tvåhällaren med varmt vatten2. Byt ut tvåhällaren
Enheten börjar ryka 1. Overhettad, überbelastedEller skadad motor		1. Stäng av,enheten och ring Återförsäljaren
Högtryckstvätten startar inte	1. Enheten Är trycksatt2. Pluggen Är inte väl anslutenEller eluttaget Är trasigt3. Förlängningsladden Är forlångEller trädstorleken Ärfor liten4. HuvudspänningsförsörjningenÄr for lög5. Den termiska sakerhets-brytaren har utlösts	1. Klåm ut avtryckaren på pistoleni2. Kontrollera stickpropp, uttag och säkring3. Ta bort förlängningsladden4. Kontrollera att natspänningen är tillräcklig5. Stäng av,enheten och låt motorn svalna
Pumpen'när inte nödvändigttryck	1. Vatteninloppsfiltret Är tillsatt2. Pumpen saver luft franslangansluttingarna3. Munstcket Är slitet eller har fel storlek4. Avlastaren igensattEller sliten5. Ventilerna Är tillsattaEller slitna	1. Rengör inloppsfiltret2. Kontrollera att ansluttingarnaoch läsringen Är ordentlich atdragna3. Ring Återförsäljaren4. Ring Återförsäljarenar5. Ring Återförsäljaren

HYUNDAI

Symptom Möjliga orsaker Korrigerande Åtgårder
Fluktueraande tryckt 1. Pumpen su ser luft2. Täppt munstycke3. Ventilerna År smutsiga, slitnaEller har fastnat4. Slitna vattentättingar	gerande Åtgårder
	1. Kontrollera att slangar ochanslutningar ar tata2. Rengör med prickverktyget3. Ring äterförsäljaren4. Ring äterförsäljaren

TEKNISKA DATA
Nätspanning	V~ 230
Nätfrekvens	Hz 50
Effektingång	W 1600
Driftryck	bar 90
Max. drifttryck bar 135
Vattenförderbrukning	l/min.
Max. tryckvattentillförsel bar 4
Max. vattentemperatur °C 50
Vikt	kg 6,3

2YEARS GARANTI Se de bifogade garantibestammelserna for villkor och bestammelser for garantin.

Föremål for Förändringar; spekifikationer kan andras utan ytterligare viseringar.
