57507 - Högtryckstvätt HYUNDAI - Gratis bruksanvisning och manual

Produkttyp	Högtryckstvätt
Märke	Hyundai
Modell	57507
Nätspänning	230 V ~
Nätfrekvens	50 Hz
Effekt	1500 W
Arbetstryck	80 bar
Max arbetstryck	120 bar
Vattenförbrukning	6,0 L/min
Max vattentemperatur	50 °C
Vikt	7,1 kg
Vattenanslutning	Anslutning för trädgårdsslang
Huvudfunktioner	Högtryckstvätt, sånginsprutning, justerbar stråle (punkt eller yta), autostopp, termisk skydd
Medföljande tillbehör	Lans, pistol, högtrycksslang, terrassrengörare, rörrensare, turbo-munstycke, fast borste, sångbehållare, rengöringsnål
Underhåll och rengöring	Regelbunden rengöring av luftintag, inloppsfilter och munstycke; användning av frostskyddsmedel vid långtidsförvaring
Säkerhet	Autostopp vid släppande av avtryckare, termiskt skydd, avtryckarlås, obligatorisk användning av skyddskläder (glasögon, handskar, mask, hörselskydd)
Reservdelar och reparerbarhet	Reservdelar rekommenderas av tillverkaren; kontakta återförsäljare för slitna eller skadade delar
Allmän information	Garanti enligt bifogade villkor; kasta inte med hushållsavfall, återvinn enligt EU-direktiv

Vanliga frågor - 57507 HYUNDAI

Vilket är det maximala trycket för denna högtryckstvätt?

Maximalt arbetstryck är 120 bar, med ett kontinuerligt arbetstryck på 80 bar.

Kan jag använda rengöringsmedel med denna apparat?

Ja, du kan använda rengöringsmedel genom att hälla det i tvåltanken. Använd endast produkter med pH mellan 6 och 8. Aktivera såpläget genom att dra i munstycket.

Hur justerar jag vattenstrålen?

Vrid munstycket åt vänster för en punktstråle (högt tryck) eller åt höger för en ytstråle (bredare).

Vad gör jag om maskinen inte startar?

Kontrollera att pistolens avtryckare är intryckt för att släppa ut trycket, att kontakten är ordentligt ansluten, att spänningen är korrekt (230 V) och att termostaten inte har löst ut. Låt motorn svalna vid behov.

Hur använder jag terrassrengöraren?

Fäst terrassrengöraren på lansen, placera den på ytan som ska rengöras innan du startar maskinen. Flytta den jämnt utan att föra händerna nära den roterande delen.

Vilket regelbundet underhåll krävs?

Rengör regelbundet luftintag, vatteninloppsfilter och munstycke med den medföljande rengöringsnålen.

Kan jag använda en förlängningssladd?

Ja, men den måste vara vattentät och anpassad till effekten. Undvik för långa eller för tunna förlängningssladdar, eftersom det kan orsaka spänningsfall.

Vad gör jag om tvättmedlet inte sprutas in?

Rengör tvåltanken med varmt vatten och se till att den sitter ordentligt. Kontrollera även att såpläget är aktiverat (munstycket indraget).

Hur förvarar jag apparaten på vintern?

Före långtidsförvaring (mer än 3 månader), låt pumpen suga in lite frostskyddsmedel för att undvika frost och oxidation. Förvara den på en torr och frostfri plats.

Apparaten avger rök, vad gör jag?

Stäng omedelbart av apparaten och kontakta din återförsäljare. Detta kan indikera överhettning eller en skadad motor.

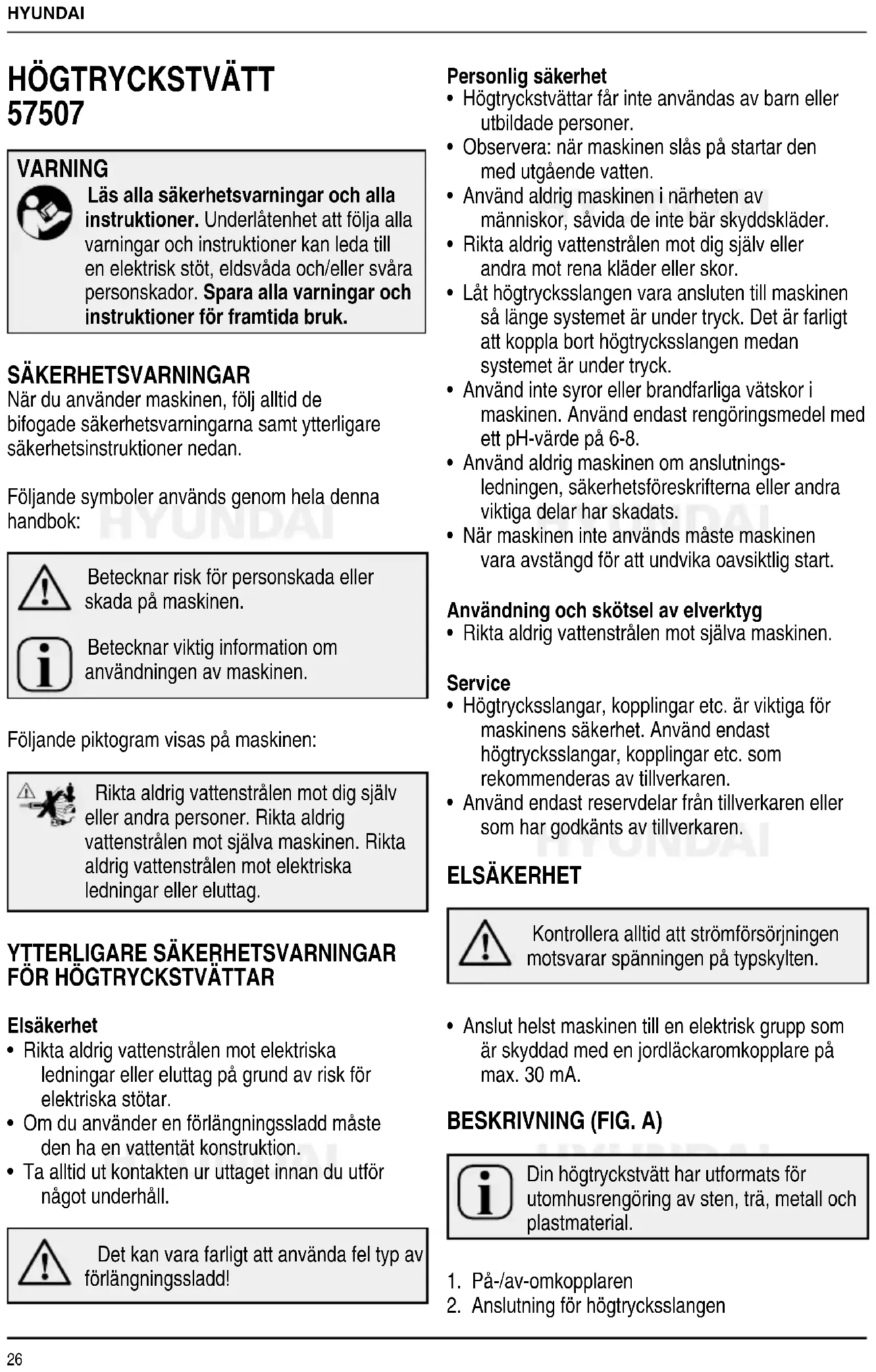

BRUKSANVISNING 57507 HYUNDAI

Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa alla varningar och instruktioner kan leda till en elektrisk stöt, eldsvåda och/eller svåra personskador. Spara alla varningar och instruktioner för framtida bruk.

SÄKERHETSVARNINGAR

När du använder maskinen, följ alltid de bifogade säkerhetsvarningarna samt ytterligare säkerhetsinstruktioner nedan.

Följande symboler används genom hela denna handbok:

Betecknar risk för personskada eller skada på maskinen.

Betecknar viktig information om användningen av maskinen.

Följande piktogram visas på maskinen:

Rikta aldrig vattenstrålen mot dig själv eller andra personer. Rikta aldrig vattenstrålen mot själva maskinen. Rikta aldrig vattenstrålen mot elektriska ledningar eller eluttag.

YTTERLIGARE SÄKERHETSVARNINGAR FÖR HÖGTRYCKSTVÄTTAR

Elsäkerhet

• Rikta aldrig vattenstrålen mot elektriska ledningar eller eluttag på grund av risk för elektriska stötar.
• Om du använder en förlängningssladd måste den ha en vattentät konstruktion.
• Ta alltid ut kontakten ur uttaget innan du utför något underhåll.

Det kan vara farligt att använda fel typ av förlängningssladd!

Personlig säkerhet

• Högtryckstvättar får inte användas av barn eller utbildade personer.
• Observera: när maskinen slås på startar den med utgående vatten.
• Använd aldrig maskinen i närheten av människor, såvida de inte bär skyddskläder.
• Rikta aldrig vattenstrålen mot dig själv eller andra mot rena kläder eller skor.
• Låt högtrycksslangen vara ansluten till maskinen så länge systemet är under tryck. Det är farligt att koppla bort högtrycksslangen medan systemet är under tryck.
• Använd inte syror eller brandfarliga vätskor i maskinen. Använd endast rengöringsmedel med ett pH-värde på 6-8.
• Använd aldrig maskinen om anslutningsledningen, säkerhetsföreskrifterna eller andra viktiga delar har skadats.
• När maskinen inte används måste maskinen vara avstängd för att undvika oavsiktlig start.

Användning och skötsel av elverktyg

- Rikta aldrig vattenstrålen mot själva maskinen.

Service

- Högtrycksslangar, kopplingar etc. är viktiga för maskinens säkerhet. Använd endast högtrycksslangar, kopplingar etc. som rekommenderas av tillverkaren.

- Använd endast reservdelar från tillverkaren eller som har godkänts av tillverkaren.

ELSÄKERHET

Kontrollera alltid att strömförsörjningen motsvarar spänningen på typskylten.

- Anslut helst maskinen till en elektrisk grupp som är skyddad med en jordläckaromkopplare på max. 30 mA.

BESKRIVNING (FIG. A)

Din högtryckstvätt har utformats för utomhusrengöring av sten, trä, metall och plastmaterial.

1. På-/av-omkopplaren

2. Anslutning för högtrycksslangen

3. Anslutning för vattenförsörjningen

4. Handtag
5. Pistolgrepp
6. Trigger.
7. Säkerhetsspärr
8. Lans
9. Munstycke
10. Terrasstvätten

Innehållet i förpackningen

• Högtryckstvätt
• Terrasstvätten
• Tvälbehållare
• Högtrycksslang
• Pistolgrepp
• Lance
• Slangkoppling
• Fast borste
• Avtappningsskydd
• Turbomunstycke
• Rengöringsstift

- Dra åt lansens (8) bajonett i hylsan på pistolgreppet (5).

Innan du monterar eller tar bort lansen, ta alltid ut kontakten från vägguttaget och se till att trycket avstängt i systemet.

Montering av tvålhållare (fig. B)

- Dra åt tillbehörsbajonetten i anslutning av lansen (8).

Anslutning av högtrycksslangen (fig. C)

• Skruva fast kopplingsmuttern (11) på den ena änden av högtrycksslangen (12) på anslutningen (13) på pistolgreppet (5).
• Skruva tast kopplingsmuttern (14) på den andra änden av högtrycksslangen på anslutningen (2) på maskinen.
• Dra åt kopplingsmuttrarna ordentligt.

Anslutning till vattenförsörjningen

• Ta bort skyddslocket.
- Anslut en trädgårdsslang som har kopplats till vattenledningen direkt eller via en reducerande nippel till anslutningen (3).

Lägga till ett rengöringsmedel

• Lossa locket och tillsätt en uppmätt mängd rengöringsmedel i tanken.
• Sätt tillbaka locket (8) och dra åt det ordentligt.

Tillsätt bara ett rengöringsmedel om maskinen är avstängd och kranen på vattenledningen har stängts av.

Bruksanvisning

• Öppna vattenkranen helt innan du sätter på maskinen.
• Håll pistolen i pistolgreppet tills all luft frigörs från slangen.
• Så snart vatten börjar rinna ut ur munstycket, släpp avtryckaren och slå på maskinen.
• Ta tag i pistolgreppet och flytta lansen jämnt längs ytan som ska rengöras.
• Rikta in munstycket efter behov för att uppnå optimala rengöringsresultat. Med erfarenhet lär man sig avgöra rätt avständ för vattenstrålen.
• Stäng vattenkranen efter att ha stängt av maskinen.
• Håll pistolens grepp intryckt tills trycket är utanför systemet.
• Lås avtryckaren med säkerhetsspärren.

Låt aldrig maskinen gå på tomgång i mer än 2 minuter. Inom denna period kan temperaturen på vattnet i systemet bli så hög att pumpen skadas efter reparationen.

Slå på och stänga av (fig. A)

• Ställ på/av-omkopplaren (1) på "ON/I" för att slå på maskinen.
• Ställ på/av-omkopplaren (1) på "OFF/0" för att stänga av maskinen.

Autostopp

Autostoppbrytaren gör så att det maximala arbetstrycket aldrig överskrids. När man släpper pistolgreppets avtryckare, stänger autostoppbrytaren av pumpen och vattenstrålen slutar spruta. När man trycker in pistolgreppets avtryckare sätter autostoppbrytaren på pumpen igen.

Överhettningsskydd

Maskinen är försedd med en termisk skyddskoppling. Vid överhettning stängs maskinen av automatiskt. När motorn har svalnat startar maskinen automatiskt på nytt.

Använd alltid originallansen och originalslangarna för att minska risken för överhettning.

Rengör munstycket med rengöringsstift för att minska risken för överhettning.

Tvåltillförsel

• Dra ut munstycket för att sätta på tvåltillförseln.
• Tryck på munstycket för att stänga av tvåltillförseln.

Sätt aldrig på tvåltillförseln medan du håller i pistolens grepp.

Justera vattenstrålen (fig. D)

• Vrid munstycket (15) moturs för en spetsig stråle.
• Vrid munstycket medurs för en platt stråle.

ANVÄNDING AV TERRASSTVÄTTEN (FIG. E)

Terrasstvätten är idealisk för rengöring av golv- och väggytor av olika material, som trä, betong, kakel och natursten. Inte lämplig för kommersiellt bruk..

Håll inga kroppsdelar i närheten av rotorn när högtryckstvätten är påslagen.

Att sätta ihop terrasstvätten

• Dra åt bajonetten på terrasstvätten (10) i hylsan på lansen (8).
• Dra åt lansens (8) bajonett i hylsan på pistolgreppet (5).

Innan du ansluter eller tar bort terrasstvätten ska du alltid ta ut högtryckstvättens kontakt ur uttaget och se till att trycket släpps ur systemet.

Användningsinstruktioner

Starta högtryckstvätten först när golvskurmaskinen är placerad på ytan som ska rengöras.

- Håll i högtryckstvättens pistolgrepp och flytta golvskurmaskinen jämnt över ytan som ska rengöras.

Att använda avloppsrensaren (fig. A)

• Dra åt avloppsrenarens bajonett i anslutningen på pistolgreppet (5).
• Sätt in avloppsrenaren i röret ända till märket.
• Slå på maskinen.

Sätt inte på maskinen förrän avloppsrenaren befinner sig i rörledningen.

• Utlös pistolgreppet.
• Så snart avloppsrenaren stannar på ett tilltäppt ställe, ska du släppa upp avtryckaren flera gånger och sedan trycka igen.
• Upprepa flera gånger vid kraftig nedsmutsning.
• Stäng av högtryckstvätten och dra ut avloppsrenaren ur röret.

RENGÖRING OCH UNDERHÅLL

Maskinen kräver inget särskilt underhåll.

• Rengör ventilationsspåren regelbundet.
• Om maskinen inte används under en längre tid (3 månader eller mer) eller om den förvaras i ett ouppvärmt område, låt motorn suga upp lite frostskyddsmedel före lagringen. Detta för att förhindra risk för frysning och oxidering.

Kontrollera alltid inloppet före användning, filtrera och rengör det vid behov.

• Använd fingrarna för att ta bort filtret från anslutningen. Var försiktig så att du inte skadar filtret.
• Använd fingrarna för att installera filtret igen.
• Kontrollera om filtret har placerats korrekt i anslutningen.

Rengör munstycket (fig. F)

Om vattenstrålen minskar eller avstannar under användning, måste munstycket rengöras.

• Se till att maskinen är avstängd och att kranen på vattenledningen har stängts.
• Rengör öppningen i munstycket (9) med det medföljande Rengöringsstift (14).

Symptom	Möjliga orsaker	Korrigerande åtgärder
Inget rengöringsmedel 1. Tvålhållaren är igensatt 1. Rengör tvålhållaren med varmt vatten2. Byt ut tvålhållaren
Enheten börjar ryka 1. Övermettad, överbelastad eller skadad motor		1. Stäng av enheten och ring återförsäljaren
Högtryckstvätten startar inte	1. Enheten är trycksatt2. Pluggen är inte väl ansluten eller eluttaget är trasigt3. Förlängningssladden är för lång eller trådstorleken är för liten4.Huvudspänningsförsörjningen är för låg5. Den termiska säkerhets-brytaren har utlösts	1. Kläm ut avtryckaren på pistolenl2. Kontrollera stickpropp, uttag och säkring3. Ta bort förlängningssladden4. Kontrollera att nätspänningen är tillräcklig5. Stäng av enheten och låt motorn svalna
Pumpen när inte nödvändigt tryck	1. Vatteninloppsfiltret är tillsatt2. Pumpen suger luft från slanganslutningarna3. Munstycket är slitet eller har fel storlek4. Avlastaren igensatt eller sliten5. Ventilerna är tillsatta eller slitna	1. Rengör inloppsfiltret2. Kontrollera att anslutningarna och läsringen är ordentligt åtdragna3. Ring återförsäljaren4. Ring återförsäljarenar5. Ring återförsäljaren
Fluktuerande tryckt 1. Pumpen	suger luft2. Täppt munstycke3. Ventilerna är smutsiga, slitna eller har fastnat4. Slitna vattentätningar	1. Kontrollera att slangar och anslutningar är täta2. Rengör med prickverktyget3. Ring återförsäljaren4. Ring återförsäljaren

TEKNISKA DATA

Nätspänning	V~	230
Nätfrekvens	Hz
Effektingång	W	1.500
Drifttryck	bar	80
Max. drifttryck bar 120
Vattenförbrukning	l/min	6,0
Max. tryckvattentillförsel bar 4
Max. vattentemperatur °C 50
Vikt	kg	7,1

MILJÖ

Produkten, tillbehören och förpackningen ska sorteras och hanteras för miljöriktig återvinning.

Endast för EU-länder

Kassera inte elverktyg med hushållsavfallet. Enligt det europeiska direktivet 2002/96/EG om uttjänt elektrisk och elektronisk utrustning och dess implementering i nationell lagstiftning, måste elverktyg som inte längre är användbara samlas in separat och omhändertas på ett miljöriktigt sätt.

GARANTI

Se de bifogade garantibestämmelserna för villkor och bestämmelser för garantin.

Föremål för förändringar; specifikationer kan ändras utan ytterligare aviseringar.
