BRUKSANVISNING Super Silent 55754 HYUNDAI

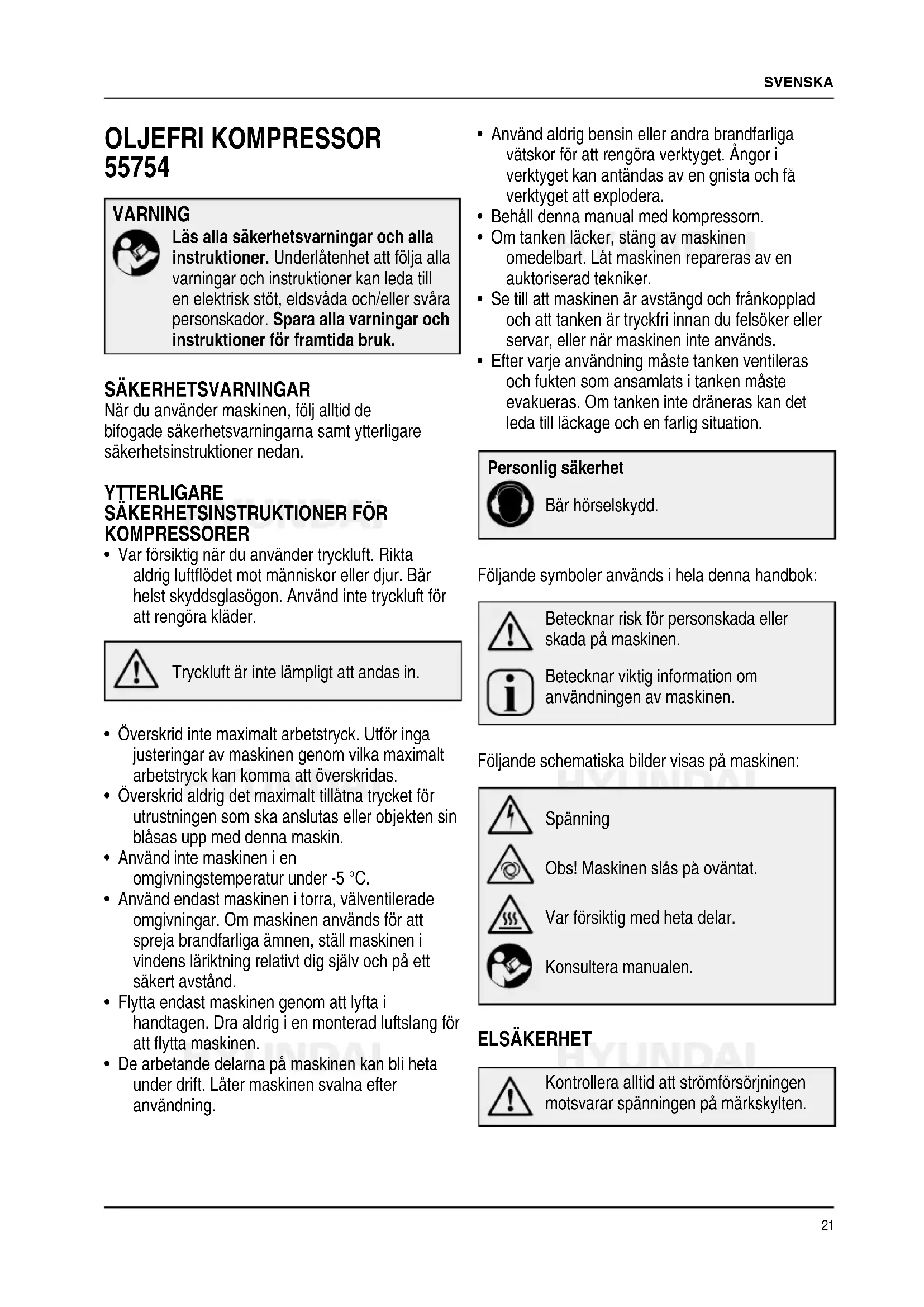

Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa alla varningar och instruktioner kan leda till en elektrisk stöt, eldsvåda och/eller svåra personskador. Spara alla varningar och instruktioner för framtida bruk.

SÄKERHETSVARNINGAR

När du använder maskinen, följ alltid de bifogade säkerhetsvarningarna samt ytterligare säkerhetsinstruktioner nedan.

YTTERLIGARE

SÄKERHETSINSTRUKTIONER FÖR KOMPRESSORER

- Var försiktig när du använder tryckluft. Rikta aldrig luftflödet mot människor eller djur. Bär helst skyddsglasögon. Använd inte tryckluft för att rengöra kläder.

Tryckluft är inte lämpligt att andas in.

• Överskrid inte maximalt arbetstryck. Utför inga justeringar av maskinen genom vilka maximalt arbetstryck kan komma att överskridas.
• Överskrid aldrig det maximalt tillåtna trycket för utrustningen som ska anslutas eller objekten sin blåsas upp med denna maskin.
• Använd inte maskinen i en omgivningstemperatur under -5 °C.
• Använd endast maskinen i torra, välventilerade omgivningar. Om maskinen används för att spreja brandfarliga ämnen, ställ maskinen i vindens läriktning relativt dig själv och på ett säkert avständ.
• Flytta endast maskinen genom att lyfta i handtagen. Dra aldrig i en monterad luftslang för att flytta maskinen.

• De arbetande delarna på maskinen kan bli heta under drift. Låter maskinen svalna efter användning.

• Använd aldrig bensin eller andra brandfarliga vätskor för att rengöra verktyget. Ångor i verktyget kan antändas av en gnista och få verktyget att explodera.

• Behåll denna manual med kompressorn.
• Om tanken läcker, stäng av maskinen omedelbart. Låt maskinen repareras av en auktoriserad tekniker.
• Se till att maskinen är avstängd och frånkopplad och att tanken är tryckfri innan du felsöker eller servar, eller när maskinen inte används.
• Efter varje användning måste tanken ventileras och fukten som ansamlats i tanken måste evakueras. Om tanken inte dräneras kan det leda till läckage och en farlig situation.

Personlig säkerhet

Bär hörselskydd.

Följande symboler används i hela denna handbok:

Betecknar risk för personskada eller skada på maskinen.

Betecknar viktig information om användningen av maskinen.

Följande schematiska bilder visas på maskinen:

Spänning

Obs! Maskinen slås på oväntat.

Var försiktig med heta delar.

Konsultera manualen.

ELSÄKERHET

Kontrollera alltid att strömförsörjningen motsvarar spänningen på märkskylten.

BESKRIVNING (FIG. A)

Kompressorn är konstruerad för att mata tryckluft.

1. På/av-omkopplare
2. Luftslanganslutning
3. Manometer, arbetstryck
4. Justeringsratt arbetstryck
5. Manometer, tanktryck
6. Tömningspunkt för tanken
7. Olje-/vattenseparator

Förpackningens innehåll

• Kompressor
  • 2 hjul
• Instruktionsbok
• Säkerhetsvarningar
• Garanti och service

FÖRE ANVÄNDNING

Före första användning:

• Montera hjulen (fig. B).

Ställa in arbetstrycket (fig. A)

Det inställda arbetstrycket kan avläsas på manometern (3).

• Vrid justeringsratten (4) till höger för att höja arbetstrycket.
• Vrid justeringsratten (4) till vänster för att sänka arbetstrycket.

Överskrid aldrig maximalt arbetstryck för ansluten utrustning.

ANVÄNDNING

Användarinstruktioner

• Kontrollera att tanken är ventilerad och dränerad.
• Kontrollera att luftslangen är korrekt ansluten.
• Slå på maskinen och låt maskinen bygga upp tryck.

• Så snart tanktrycket är uppbyggt, stängs motorn av automatiskt.

• Motorströmbrytaren slås på automatiskt så snart tanktrycket blir för lågt.

• Stäng av maskinen efter användning. Avlufta tanken och dränera tanken från fukt som ansamlats i den.

Slå på och av

• Sätt stickkontakten i vägguttaget.
• För att slå på maskinen, dra i på/avomkopplaren (1).
• För att slå av maskinen, tryck på på/avomkopplaren.

Använd alltid på/av-omkopplaren (1) för att slå på och stänga av maskinen. Stäng inte av maskinen genom att att dra ut stickkontakten ur vägguttaget. Detta resulterar i skador på motorn eftersom på/av-omkopplaren har den extra funktionen att tömma ut luften ur utmatningsledningen när motorn slås av. Detta minimerar lasten på motorn när den startas nästa gång.

RENGÖRING, UNDERHÅLL OCH FELSÖKNING

Rengöring

• Rengör utsidan av maskinen med en fuktig duk.
• Kontrollera regelbundet maskinen med avseende på eventuella skador och läckage.

Ventilera och dränera tanken (fig. A)

Efter varje användning måste tanken ventileras och fukten som ansamlats i tanken måste evakueras.

• Vrid justeringsratten (4) till vänster tills manometern (3) indikerar 0 bar.
  • Ta bort luftslangen.
• Vinkla maskinen bakåt för att komma åt dräneringspunkten (6).
• Lossa skruven försiktigt på ett sådant sätt att tanken ventileras på ett kontrollerat vis.

• Kontrollera manometern (5). När tanktrycket har fallit till under 0,7 bar, kan skruven avlägsnas fullständigt.

• Vinkla maskinen framåt och låt tanken dräneras från fukt. Flytta tanken fram och tillbaka några gånger för att få ut all fukt ur tanken.

• Sätt i skruven igen och dra åt den ordentligt.

Se alltid till att all fukt är borta från tanken. Stäng aldrig helt dräneringspunkten om du lämnar maskinen i ett område kallare än 0 °C.

Underhåll

Slå av maskinen innan du utför underhållsarbete, ta loss kontakten från uttaget och avlufta tanken.

Efter varje användning

1. Avlufta tanken och töm ut fukten.
2. Kontrollera om det finns luftläckor.

Veckovis

- Rengör eller byt ut luftfiltret vid behov.

Månadsvis

- Inspektera backventilen (rengör eller byt ut vid behov.).

Se till att tanken är tom för detta moment

Var tredje månad

1. Dra åt bultarna på cylinderöverdelen (topplocket).
2. Rengör och kontrollera ventilmodulen, byt ut tätningar/ventiler om de är slitna eller skadade.

Felsökning

Defekter som sker under användning kan ofta åtgärdas enkelt. Konsultera en specialist vid tvivel.

Problem Möjlig lösning
Motorn startar inte Se till att på av-omkopplaren är i läge ON.
Kompressorn matar inte luft Kontrollera om trycket är rätt inställt.
Luft läcker från tanken Kontrollera om skruven till tankdräneringspunkten är åtdragen.
Trycket är för högt Kontrollera om slangen är ansluten till rätt ventil.
Trycket kan inte justeras Ställ in trycket till lågsta nivå.
Kopplingen läcker luft Anslut luftslangen med teflontejp lindad runt änden.

TEKNISKA DATA

Nätspänning	V~		230
Nätfrekvens	Hz		50
Effektingång	HP/W
Varvtal	min ^-1	1,450
Arbetstryck	bar		0 - 8
Kapacitet	l/min		120
Arbetstemperatur	°C		5 - 40
Tank
Volym	l/min		30
Max. tryck bar 8 Omgivnings-temperatur	°C		-10 - 90
Vikt	kg		20

Buller

L_pA (ljudtrycksnivå) @ 7 m *	dB(A)	56
L_WA (ljudeffektnivå)**	dB(A)	73
*Osäkerhet K=	dB(A)	3
**Osäkerhet K=	dB(A)	3

Bär hörselskydd.

GARANTI

Se de bifogade garantibestämmelserna för villkor och bestämmelser för garantin.

MILJÖ

Produkten, tillbehören och förpackningen ska sorteras och hanteras för miljöriktig återvinning.

Endast för EU-länder

Kassera inte elverktyg med hushållsavfallet. Enligt det europeiska direktivet 2002/96/EG om uttjänt elektrisk och elektronisk utrustning och dess implementering i nationell lagstiftning, måste elverktyg som inte längre är användbara samlas in separat och omhändertas på ett miljöriktigt sätt.

Föremål för förändringar; specifikationer kan ändras utan ytterligare aviseringar.

OLIEFRI-KOMPRESSOR 55754

ADVARSEL

Dvize bv förklarar på eget ansvar att denna produkt uppfyller följande standarder eller standardiseringsdokument:
