57504 - Högtryckstvätt HYUNDAI - Gratis bruksanvisning och manual

Märke	Hyundai
Modell	57504
Produkttyp	Högtryckstvätt
Effekt	1600 W
Matningsspänning	230 V ~ 50 Hz
Arbetstryck	90 bar
Max. arbetstryck	135 bar
Vattenförbrukning	5,5 L/min
Max. inloppstryck	5 bar
Max. vattentemperatur	50 °C
Vikt	8,5 kg
Högtryckslangens längd	Ej specificerat (uppskattning 8 m)
Tvålbehållare	Ja, inbyggd
Stråltyp	Justerbar (punkt eller yta)
Säkerhetsfunktioner	Automatisk avstängning vid överhettning, säkerhetsspärr på avtryckaren
Inkluderade tillbehör	Lans, munstycke, rengöringsverktyg för munstycke, högtryckslang
Underhåll	Rengöring av inloppsfilter och munstycke, frostskyddsmedel vid långtidsförvaring
Rekommenderad användning	Utvändig rengöring av sten, trä, metall, plast
Garanti	Enligt medföljande villkor

Vanliga frågor - 57504 HYUNDAI

Hur ansluter jag högtryckstvätten Hyundai 57504?

Anslut en trädgårdsslang till vattenintaget (3), skruva fast högtrycksslangen (12) i pistolhandtaget och maskinen, anslut sedan stickproppen till ett 230 V-uttag skyddat av en jordfelsbrytare på 30 mA.

Hur använder jag tvålbehållaren?

Skruva av locket på behållaren (11), tillsätt ett icke brandfarligt rengöringsmedel (pH 6-8), skruva sedan på locket. Dra munstycket för att aktivera tvåltillförsel och tryck tillbaka för att avaktivera. Tryck aldrig på avtryckaren under påfyllning.

Vad gör jag om trycket är lågt eller instabilt?

Kontrollera vatteninloppsfiltret och rengör det. Se till att trädgårdsslangen är helt öppen. Rengör munstycket med det medföljande verktyget. Om problemet kvarstår, kontrollera anslutningarna för att undvika luftläckage.

Hur rengör jag ett igensatt munstycke?

Stäng av maskinen och stäng vattenkranen. Använd rengöringsverktyget (16) för att rensa munstyckets öppning (17). Om strålen fortfarande är ojämn, demontera lansen och rengör den.

Vilka är de viktigaste säkerhetsinstruktionerna?

Använd alltid skyddsglasögon, hörselskydd, dammskyddsmask och handskar. Rikta aldrig strålen mot dig själv, andra personer, maskinen eller elektriska källor. Koppla ur apparaten före underhåll.

Hur ställer jag in vattenstrålen?

Vrid munstycket (10) åt vänster för en punktstråle (högt tryck) eller åt höger för en ytstråle (reducerat tryck). Justera avståndet till ytan för bästa resultat.

Vad betyder automatisk motoravstängning?

Vid överhettning stannar motorn. Vänta 5-10 minuter tills den har svalnat innan du startar om. Om problemet återkommer, kontakta din återförsäljare.

Hur förvarar jag apparaten efter användning?

Stäng vattenkranen, tryck på avtryckaren för att avlägsna trycket, lås avtryckaren med säkerhetsspärren. Koppla ur stickproppen. För förvaring längre än 3 månader, låt frostskyddsmedel cirkulera genom pumpen.

Kan jag använda varmt vatten?

Ja, men vattentemperaturen får inte överstiga 50 °C (teknisk specifikation). Varmare vatten kan skada pumpen.

Vad gör jag om rengöringsmedlet inte kommer ut?

Rengör tvålbehållaren med varmt vatten. Kontrollera att munstycket är i 'tvål'-läge (draget). Se till att behållaren är ordentligt fastsatt och att filtret inte är igensatt.

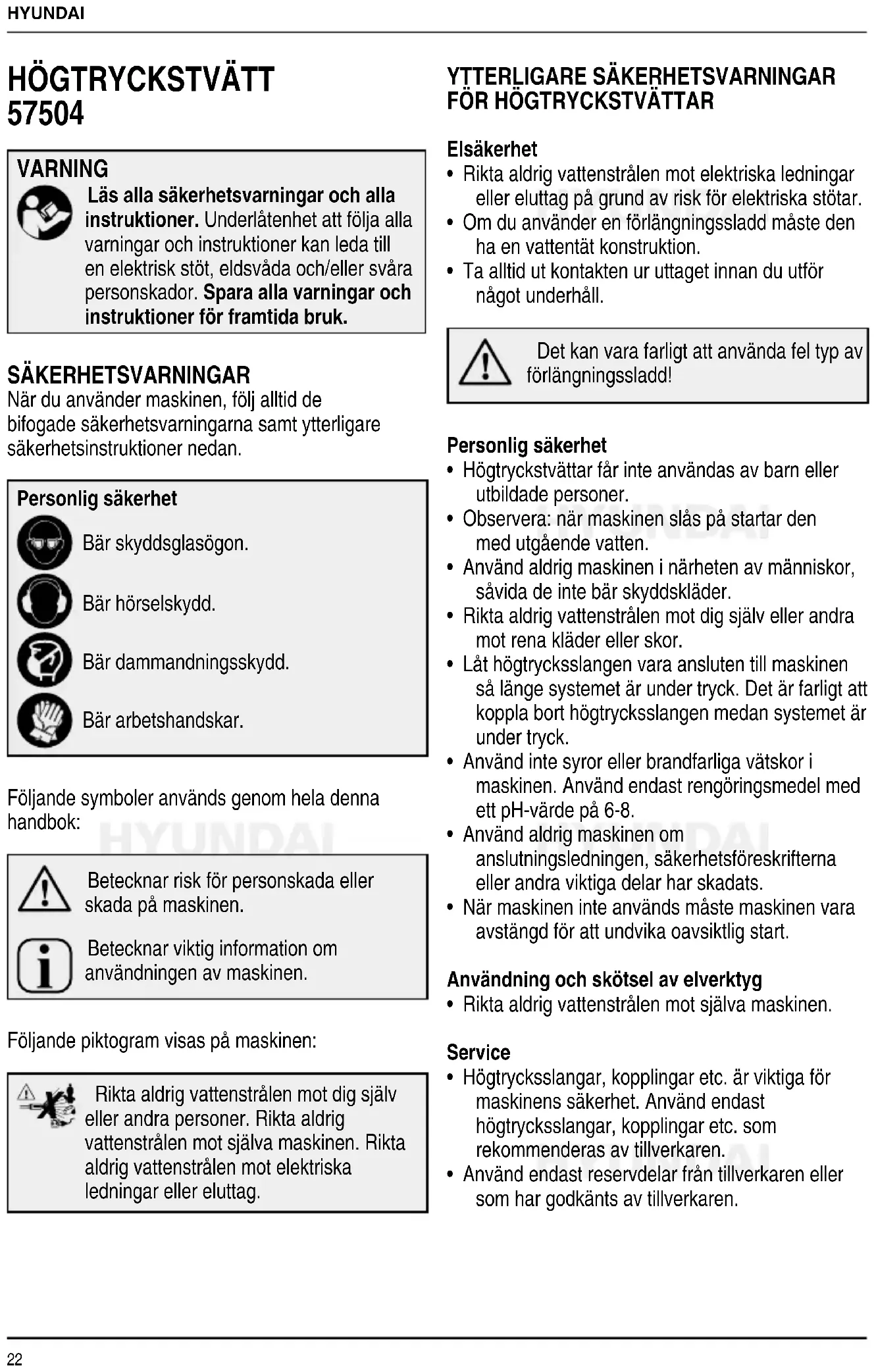

BRUKSANVISNING 57504 HYUNDAI

Läs alla sakerhetsvarningar och alla instruktioner. Underlåtenhet att fölá alla varningar och instruktioner kan leda till en elektrisk stöt, eldsvåda och/eller svåra personskador. Spara alla varningar och instruktioner För framtida bruk.

SÄKERHETSVARNINGAR

När du använder maskinen, följ alltid de bifogade sakerhetsvarningarna samt ytterligare sakerhetsinstruktioner nedan.

Personlig sakerhet

Bär skyddsglasögon.

Bär hörskyydd.

Bär dammandingsskydd.

Bär arbetshandskar.

Följande symboler används genom helaenna handbook:

Betecknar risk for personskada aller skada på maskinen.

Betecknar viktig information om anecdningen av maskinen.

Följande piktogram visas på maskinen:

Rikta aldrig vattenstralen mot dig sjalv erler andra personer. Rikta aldrig vattenstralen mot sjalva maskinen. Rikta aldrig vattenstralen mot elektriska ledninger erler eluttag.

YTTERLIGARE SAKERHETSVARNINGAR FÜR HÖGTRYCKSTVÄTTAR

Elsakerhet

• Rikta aldrig vattenstrålen mot elektriska ledninger erller eluttag på grund av risk För elektriska stötar.
• Om du anvander en forlangningssladd maste den ha en vattentat konstruktion.
• Ta alltid ut kontakten ur uttaget innan du utfor nagot unterhäll.

Det kan vara farligt att anvanda fel typ av forlangningssladd!

Personlig sakerhet

• Hogtryckstvattar fär inte användas av barn eller utbildade personer.
• Observera: nar maskinen slås på startup den med utgående vatten.
• Använd aldrig maskinen i narheten av manniskor, savida de inteBAR skyddskläder.
  Rikta aldrig vattenstralen mot dig sjalv aller andra mot rena klader aller skor.
• Lat hogtrycksslangen vara ansluten till maskinen sä länge systemet ar under tryck. Det ar farligt att koppla bort hogtrycksslangen medan systemet ar under tryck.
• Använd inte syror eller brandfarliga vätskor i maskinen. Använd endast rengöringsmedel med att pH-värde på 6-8.
  Anvand aldrig maskinen om anslutningsledningen, sakerhetsforeskrifterna aller andra viktiga delar har skadats.
• När maskinen inte används måste maskinen vara avstängd for att undvika oavsiktlig start.

Användning och skötsel av elverktyg

Rikta aldrig vattenstralen mot sjalva maskinen.

Service

• Hogtrycksslangar, kopplingar etc. ar viktiga for maskinens sakerhet. Använd endast högtrycksslangar, kopplingar etc. som rekommenderas av tillverkaren.
• Använd endast reservdelar från tillverkaren eller som har godkänts av tillverkaren.

ELSÄKERHET

Kontrollera alltid att stromforsorjningen motsvarar spanningen på typskylten.

• Anslut helst maskinen till en elektrisk grupp som ar skyddad med en jordlackaromkopplare pa max. 30mA

BESKRIVNING (FIG. A)

Din hogtryckstvatt har utformats for utomhusrengoring av sten,tra, metall och plastmaterial.

1. På-/av-omkopplaren
2. Anslutning for hogtrycksslangen
3. Anslutning for vattenforsorjningen
4. Handtag
5. Pistolgrepp
6. Trigger.
7. Sakerhetsspp
8. Lans
9. Munstycke

• Anslut bada delarna av lansen (8) genom att montera bajonetten på munstyetket i skarven på pistolen (5).

Innan du monterar eller tar bort lansen, ta alltid ut kontakten frän vagguttaget och se till att trycket avständt i systemet.

Montering av tvålhällare (fig. C)

• Fäst bajonetten på tvåhlållaren (10) i fogen på lansens (8) anslutningsdel.

Anslutting av hogtrycksslangen (fig. D)

• Skruva fast kopplingsmattern (11) på den enaänden av högtrycksslangen (12) på anslutningen (13) på pistolgreppet (5).
• Skruva tast kopplingsmattern (14) på den andraänden av högtrycksslangen på anslutningen (2) på maskinen.
• Dra Åt kopplingsmuttrarna ordentligt.

Anslutning till vattenforsorjningen

• Ta bort skyddslocker.

• Anslut en tradgårdsslang som har kopplats till vattenledningen direkt aller via en reducerande nippel till anslutningen (3).

Lagga tillettrengöringsmedel

• Lossa locket och tillsätt en uppmätt mangd rengöringsmedel i tanken.
  Satt tillbaka locket (8) och dra at det ordentligt.

Tillsatt bara ett rengöringsmedel om maskinen ar avständg och kranen pa vattenledningen har stängts av.

Bruksanvising

• Oppna vattenkranen helt innan du sätter pa maskinen.
• Håll pistolen i pistolgreppet tills all luft frigörns frän slangen.
• Så snart vatten böjr rimna ut ur munstycket, slapp avtryckaren och slå på maskinen.
• Ta tag i pistolgreppet och flytta lansen jämnt langs ytan som sca rengöras.
  Rikta in munstycket after behov for att uppna optimala rengöringsresultat. Med erfarenhet lar man sig avgora ratt avstand for vattenstralen.
• Stäng vattenkranen after att ha stängt av maskinen.
• Håll pistolens grepp intryckt tills trycket ar utanfor systemet.
  Las avtryckaren med sakerhetssparren.

Låt aldrig maskinen gå på tomgang i mer øan 2 minutes. Inom denna period kan temperaturen på vattnet i systemet bli söhög att pumpen skadas after reparationen.

• Så snart pistolgreppet släpps stänger maskinen automatiskt av vattentillförseln.

Slå på och stänga av (fig. A)

• Ställ på/av-omkopplaren (1) på "ON/l" für att slå på maskinen.
• Ställ på/av-omkopplaren (1) på "OFF/0" für att stänga av maskinen.

Maskinenstängsavautomisktvid overhettning. Vanta 5 till 10 minuter innan du slar pa maskinenigen. Kontakta din leverantor om maskinen stannarigen.

Tvaltillforsel

• Dra ut munstycket for att satta på tvaltillforseln.
  Tryck pa munstycket for att stanga av tvaltillforseln.

Satt aldrig på tvåltillförseln medan du häller i pistolens grepp.

Justera vattenstralen (fig. E)

Vrid munstycket (15) moturs for en spetsig strale.
Vrid munstycket medurs for en platt strale.

RENGÖRING OCH UNDERHÄLL

Maskinen kräver inget särskilt unterhäll.

• Rengör ventilationsspåren regelbundet.
• Om maskinen inte anvands under en langre tid (3资产管理er mer)ller om den forvaras i ett ouppvärmt omrade, lat motorn suga upp lite frostskyddsmedel fore lagringen. Detta for att forhindra risk for frysnig och oxidering.

Kontrollera alltid inloppet fore anvandning, filtrera och rengor det vid behov.

• Använd fingrarna För att ta bort filret fran anslutningen. Var försiktig sä att du inte skadar filret.
• Använd fingrarna für att installerera filtretigen.
• Kontrollera om filtret har placerats korrekt i anslutningen.

Rengör munstychet (fig. F)

Om vattenstralen minskar eller avstannar under användning, maste munstyetck rengöras.

• Se till att maskinen ar avstangd och att kranen på vattenledningen har stängts.
• Rengör öppningen (17) i munstycket (9) med det medfoljande stickverktyget (16).

MOJLIGA PROBLEM OCH LÖSNINGAR

Symptom	Möjliga orsaker	Korrigerande Åtgärder
Inget rengöringsmedel 1. Tvällhällaren Är igensatt 1. Rengör tvåhlällaren med varmt vatten2. Byt ut tvåhlällaren
Enheten börjar ryka 1. Överhettad, överbelastad eller skadad motor	1. Stäng av,enheten och ring äterförsäljen
Högtryckstvätten startar inte	1. Enheten Är trycksatt2. Pluggen Är inte väl ansluten eller eluttaget Är trasigt3. Förlängningssladden Är für längeller trädstorleken Är För liters4.Huvudspänningsförsörjningen Är För lagg5. Den termiska sakerhets-brytaren har utlösts	1. Klåm ut avtryckaren på pistoleni2. Kontrollera stickpropp, uttag och säkring3. Ta bort förlängningssladden4. Kontrollera att nitspänningen Är tillräcklig5. Stäng av,enheten och lätt motorn svalna
Pumpen nár inte nödvändigt tryck	1. Vatteninloppsfiltret Är tillsatt2. Pumpen suger luft franslangansluttingarna3. Munstychet Är slitet eller har fel storlek4. Avlastaren igensatt eller sliten5. Ventilerna Är tillsatta eller slitna	1. Rengör inloppsfiltret2. Kontrollera att ansluttingarna och lásringen Är ordentligt Åtdragna3. Ring äterförsäljen4. Ring äterförsäljarenar5. Ring äterförsäljaren
Fluktuerande tryckt 1. Pumpen	suger luft	1. Kontrollera att slangar och anslutningar ar tata
	2. Täppt munstycke	2. Rengör med prickverktyget
	3. Ventilerna är smutsiga, slitna eller har fastnat	3. Ring äterförsäljen
	4. Slitna vattentättingar	4. Ring äterförsäljen

TEKNISKA DATA
Nätspänning	V~	230
Nätfrekvens	Hz	50
Effektingäng	W	1.600
Drifttryck	bar	90
Max. drifttryck bar 135
Vattenförderbrukning	l/min	5,5
Max. tryckvattentillförsel bar 4
Max. vattentemperatur °C 50
Vikt	kg	8,5

Föremål for Förändringar; spekifikationer kan öndras utan ytterligare visiteringar.
