Marque	Hyundai
Modèle	57504
Type de produit	Nettoyeur haute pression
Puissance	1600 W
Tension d'alimentation	230 V ~ 50 Hz
Pression de travail	90 bar
Pression max. de travail	135 bar
Consommation d'eau	5,5 L/min
Pression max. arrivée d'eau	5 bar
Température max. de l'eau	50 °C
Poids	8,5 kg
Longueur du tuyau haute pression	Non spécifié (estimation 8 m)
Réservoir de savon	Oui, intégré
Type de jet	Réglable (pointe ou surface)
Fonctions de sécurité	Arrêt automatique en cas de surchauffe, cran de sûreté sur la gâchette
Accessoires inclus	Lance, gicleur, outil de nettoyage du gicleur, tuyau haute pression
Entretien	Nettoyage du filtre d'entrée et du gicleur, vidange antigel pour stockage prolongé
Utilisation recommandée	Nettoyage extérieur de pierre, bois, métal, plastique
Garantie	Selon conditions fournies

FOIRE AUX QUESTIONS - 57504 HYUNDAI

Comment brancher le nettoyeur haute pression Hyundai 57504 ?

Raccordez un tuyau d'arrosage à l'arrivée d'eau (3), vissez le tuyau haute pression (12) à la poignée-pistolet et à la machine, puis branchez la fiche sur une prise 230 V protégée par un disjoncteur différentiel de 30 mA.

Comment utiliser le réservoir de savon ?

Dévissez le bouchon du réservoir (11), ajoutez un détergent non inflammable (pH 6-8), puis revissez. Tirez sur le gicleur pour activer la recharge de savon et poussez pour désactiver. Ne jamais actionner la gâchette pendant le remplissage.

Que faire si la pression est faible ou instable ?

Vérifiez le filtre d'entrée d'eau et nettoyez-le. Assurez-vous que le tuyau d'arrosage est ouvert à fond. Nettoyez le gicleur avec l'outil fourni. Si le problème persiste, vérifiez les raccords pour éviter les fuites d'air.

Comment nettoyer le gicleur bouché ?

Arrêtez la machine et fermez le robinet. Utilisez l'outil à piquer (16) pour déboucher l'ouverture du gicleur (17). Si le jet est toujours irrégulier, démontez la lance et nettoyez-la.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des lunettes, une protection auditive, un masque anti-poussière et des gants. Ne dirigez jamais le jet vers vous, d'autres personnes, la machine ou des sources électriques. Débranchez l'appareil avant tout entretien.

Comment régler le jet d'eau ?

Tournez le gicleur (10) à gauche pour un jet en pointe (pression élevée) ou à droite pour un jet en surface (pression réduite). Ajustez la distance à la surface pour un résultat optimal.

Que signifie l'arrêt automatique du moteur ?

En cas de surchauffe, le moteur s'arrête. Attendez 5 à 10 minutes qu'il refroidisse avant de redémarrer. Si le problème se reproduit, contactez votre revendeur.

Comment ranger l'appareil après utilisation ?

Fermez le robinet, appuyez sur la gâchette pour évacuer la pression, verrouillez la gâchette avec le cran de sûreté. Débranchez la prise. Pour un stockage de plus de 3 mois, faites circuler un antigel dans la pompe.

Puis-je utiliser de l'eau chaude ?

Oui, mais la température de l'eau ne doit pas dépasser 50 °C (spécification technique). Une eau plus chaude peut endommager la pompe.

Que faire si du détergent ne sort pas ?

Nettoyez le réservoir de savon avec de l'eau chaude. Vérifiez que le gicleur est en position 'savon' (tiré). Assurez-vous que le réservoir est correctement enclenché et que le filtre n'est pas bouché.

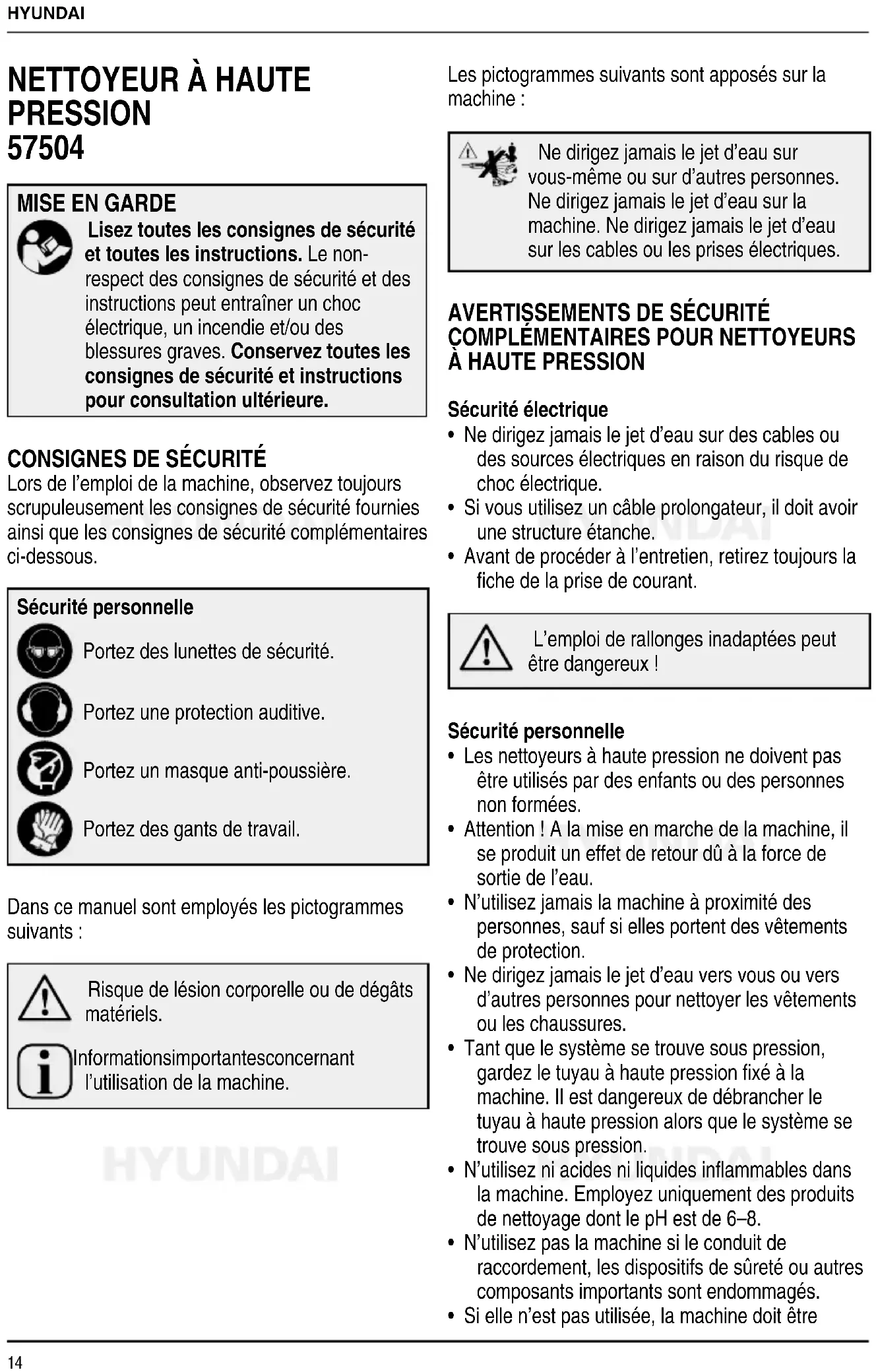

MODE D'EMPLOI 57504 HYUNDAI

Lisez toutes les consignes de sécurité et toutes les instructions. Le non-respect des consignes de sécurité et des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves. Conservez toutes les consignes de sécurité et instructions pour consultation ultérieure.

Consignes de securité

Lors de l'emploi de la machine, observez toujours scrupuleusement les consignes de sécurité fournies ainsi que les consignes de sécurité complémentaires ci-dessous.

Sécurité personnelle

Portez des lunettes de sécurité.

Portez une protection auditive.

Portez un masque anti-poussiere.

Portez des gants de travail.

Dans ce manuel sont employés les pictogrammes suivants :

Risque de lésion corporelle ou de dégats matériels.

Informationsimportantesconcernant l'utilisation de la machine.

Les pictogrammes suivants sont apposés sur la machine :

Ne dirigez jamais le jet d'eau sur vous-même ou sur d'autres personnes. Ne dirigez jamais le jet d'eau sur la machine. Ne dirigez jamais le jet d'eau sur les cables ou les prises électriques.

Sécurité électrique

• Ne dirigez jamais le jet d'eau sur des cables ou des sources électriques en raison du risque de chocoléctrique.
• Si vous utilisez un cable prolongateur, il doit avoir une structure étanche.
• Avant de proceder à l'entretien, retirez toujours la fiche de la prise de courant.

L'emploi de rallonges inadaptées peut etre dangereux!

Sécurité personnelle

• Les nettoyeurs à haute pression ne doivent pas être utilisés par des enfants ou des personnes non formées.
• Attention! A la mise en marche de la machine, il se produit un effet de return d'à la force de sortie de l'eau.
• N'utilisez jamais la machine à proximate des personnes, sauf si elles portent des vêtements de protection.
• Ne dirigez jamais le jet d'eau vers vous ou vers d'autres personnes pour nettoyer les vêtements ou les chaussures. Tant que le système se trouve sous pression, gardez le tuyau à haute pression fixé à la machine. Il est dangereux de débrancher le tuyau à haute pression alors que le système se trouve sous pression.
• N'utilisez ni acides ni liquides inflammables dans la machine. Employez uniquement des produits de nettoyage dont le pH est de 6-8.
• N'utilisez pas la machine si le conduit de raccordement, les dispositifs de sureté ou autres composants importants sont endommages.
• Si elle n'est pas utilisé, la machine doit être

éteinte pour éviter tout démarrage inopiné.

Utilisation des outils electroportatifs et précautions

• Ne dirigez jamais le jet d'eau sur la machine.

Maintenance et entretien

• Tuyaux à haute pression, raccords etc. sont importants pour la sécurité de la machine. Employez uniquement des tuyaux à haute pression, raccords etc. recommends par le fabricant.
• Employez uniquement les pieces de rechange du fabricant ou approvées par le fabricant.

Securite electrique

Vérifiez si le voltage mentionné sur la plaque signalétique de la machine correspond bien à la tension de secteur presente sur lieu.

Raccordez la machine de préférence à un groupe électrique protégé par un disjoncteur différentiel de 30 mA maximum.

Description (FIG. a)

Votre nettoyeur à haute pression a etecou pour le nettoyage a l'extérieurde materiaux en pierre, bois, metal etplastique.

1. Interrupteur marche/arrêt
2. Raccord du tuyau à haute pression
3. Raccord pour arrivée d'eau
4. Poignée
5. Poignée-pistolet
6. Detente
7. Cran de surete
8. Lance
9. Gicleur

Montage de la lance (fig. B)

• Emboîtez les deux éléments de la lance (8) en tournant la baïonnette sur le giclér du joint du pistolet (5).

Avant de monter ou de déposer la lance, retirez toujours la prise de secteur et assurez-vous de relâcher la pression système.

Montage du réservoir de savon liquide (fig. C)

• Tournez la baïonnette sur le réservoir de savon liquide (11) dans la fermeture de l'élement intermédiaire de la lance (8).

Raccordement du tuyau à haute pression (fig. D)

• Vissez l'écrou de serrage (11) à une extrémité du tuyau à haute pression (12) sur
• le raccord (13) de la poignée-pistolet (5).
• Vissez l'écrou de serrage (14) à l'autre extrémité du tuyau à haute pression sur
• le raccord (2) de la machine.
• Serrez bien l'écrou de serrage.

Raccordement à l'arrivée d'eau

• Retirez le bouchon de protection.
• Vissez un tuyau d'arrosage branché sur la conduite d'eau directement ou par le biais d'un raccord de réduction sur le raccord (3).

Ajouter d'agent nettoyant

• Dévissez le bouchon et ajoutez un volume d'agent nettoyant dans le réservoir.
• Remontez le bouchon et vissez-le fermement.

N'ajoutez un agent nettoyant que si la machine est à l'arrêt et que le robinet de la conduite d'eau est fermé.

Instructions d'emploi

• Ouvrez complètement le robinet de la conduite d'eau avant d'allumer la machine.
• Actionnez la détente de la poignée-pistolet jusqu'à ce que l'air présente dans le Tuyau s'échappe totalement.
• Dès que l'eau commence à couler du giclaur, relâchéz la détente et allumez la machine.
• Saisissez la poignée-pistolet et passes la lance de façon égale sur la surface à nettoyer.
• Orientez le giclér dans le sens souhaité pour obtenir un résultat optimal du nettoyage. En pratiquant vous apprendrez à déterminer la distance correcte du jet d'eau.
• Fermez le robinet de la conduite d'eau après

avoirarretelamachine.

• Actionnez la détente de la poignée-pistolet jusqu'à ce que la pression du système disparaisce complètement.
• Verrouillez la détente à l'aide du cran de suture.

Ne laissez jamais la machine tourner à vide pendant plus de 2 minutes. Pendant ce temps, en effet, la température de l'eau présente dans le système peut augmenter au point que la pompe sera définitivement endommagée.

• Dès que l'on relâche la poignée du pistolet, la machine coupe automatiquement l'alimentation d'eau.

Mise en marche et arrêt (fig. A)

• Pourmettre lamachinemarche, positionnez l'interrupteur marche/arrêt (1) sur 'ON/I'.
• Pour arrêter la machine, positionné l'interrupteur marche/arrêt (1) sur 'OFF/0'.

Lamachines' arrêté automatiquement dés qu'une surchauffe menace. Attende 5 à 10 minutes avant de remettre la machine en marche. Contactez votre fournisseur si la machine s'arrête de nouveau.

Recharge de savon

• Tirez sur le giclaur pour activer le fonctionnement de la recharge de savon
• Enoncez le giclér pour désactiver le fonctionnement de la recharge de savon.

N'active jamais le fonctionnement de la recharge de savon si la détente de la poignée-pistolet est actionnée.

Ajustement du jet d'eau (fig. E)

• Tournez le giclaur (10) à gauche pour obtenir un jet en pointe.
• Tournez le giclaur à droite pour obtenir un jet en surface.

Nettoyage et entretien

La machine n'exige pas d'entretien particulier.

• Nettoyez régulierement les orifices d'aération.
• Si vous n'utilisez pas la machine longtemps (3 mois ou plus), où si elle doit être entreprises dans une zone mal ventilée, avant de la ranger faites aspirer un peu d'antigel par le moteur afin de prévenir le risque de gel et d'oxydation.

Nettoyage du filtré d'entrée

Avant d'utiliser la machine, vérifiez le filter d'entrée et nettoyez-le si nécessaire.

• Vous pouvez enlever le contrôle du raccord avec les doigts. Faites attention de ne pas endommager le filtré.
• Réinstallé le filtré avec les doigts.
• Vérifiez si le filtré a été place correctement dans le raccord.

Nettoyage du gicleur (fig. F)

Si le jet d'eau diminue ou s'arrête pendant l'utilisation, il faudra nettoyer le giclure.

• Vérifiez que la machine est à l'arrêt et que le robinet de la conduite d'eau est fermé.
• Utilisez l'outil à piquer (16) fourni pour nettoyer l'ouverture (17) dans le giclér (9).

DéPANNAGE

Problème	Causes possibles	Solution
Le détergent n'est pas injecté	1. Le réservoir de savon est bouché	1. Nettoyez le réservoir à l'eau chaude 2. Replacez le réservoir
L'appareil commence à émettre de la fumée	1. Surchauffe, surcharge ou moteur endommagé	1. Mettez l'appareil hors tension et contactez le revendeur
L'appareil ne se met pas en marche	1. L'appareil est sous pression2. La fiche est mal branchée dans la prise, ou la prise électrique est défectueuse3. Le prolongateur est trop long ou son diamètre est trop faible4. La tension de l'alimentation électrique est trop faible5. L'interrupteur thermique de sécurité s'est enclenché	1. Appuyez sur la gâchette de la poignée-pistolet2. Contrôlez la fiche, la prise et les fusibles3. Retirez le prolongateur4. Vérifiez que la tension de l'alimentation électrique est adaptée5. Mettez l'appareil hors tension et laissez le moteur refroidir.
La pompe n'atteint pas la pression nécessaire	1. Le filtré d'alimentation en eau est encrassé2. La pompe aspire de l'air par les raccords du tuyau ou du flexible3. La buse est bouchée ou sa taille n'est pas adaptée4. Le dispositif de décharge est encrassé ou usé5. Les soupapes sont encrassées ou usées	1. Nettoyez le filtré.2. Vérifiez qu'aucun raccord ou fixation ne laisseeisser de l'air.3. Nettoyez-la vous-même ou contactez un revendeur4. Contactez le revendeur5. Contactez le revendeur
La pression est instable 1. La pompe aspire de l'air2. La buse est encrassée3. Les soupapes sont sales, usées ou bloquées4. Les joints d'étanchéité sont usés	1. Vérifiez que les raccords sont bien serrrés2. Nettoyez la buse avec la pointe de nettoyage3. Contactez le revendeur4. Contactez le revendeur

Specifications techniques

Tension du réseau V~ 230

Frequence du réseau Hz 50

Puissance

1.600

Pression de travail bar 90

Pression max. de travail bar 135

Consommation d'eau 1/min 5,5

Pression max. de l'arrivee

d'eau

bar

Température max. de l'eau °C 50

Poids

8,5

Garantie

Pour les clauses de garantie, reportez-vous aux conditions de garantie ci-jointes.

Environnement

etre produit, accessoires et emballages doivent etre triés en vuede leur recyclage respectieux deI'environnement.

Réserve aux pays de la CE

Ne jetez pas les outils électriques parmi les ordures menagères. Conformément à la directive française 2002/96/CE relative aux déchets d'équipements électriques et electroniques et à sa transposition dans le droit national, les outils électriques qui ne sont plus utilisables doivent être collectés séparément et éliminés dans le respect de l'environnement.

Sous réserve de modifications; les specifications peuvent etre modifiées sans notification préalable.

Warning

Dvize bv déclare sous son entière responsabilité que ce produit est conforme aux normes ou documents de normalisation suivants :
