55802 - Kompressor HYUNDAI - Gratis bruksanvisning och manual

Produkttyp	Luftkompressor med tank
Märke	Hyundai
Modell	55802
Vikt	28,1 kg
Strömförsörjning	230 V ~ 50 Hz
Motoreffekt	2,0 CV (cirka 1,5 kW)
Rotationshastighet	2850 min⁻¹
Arbetstryck	0 - 8 bar
Luftflöde	160 L/min
Tankvolym	50 L
Maximalt tanktryck	8 bar
Arbetstemperatur	5 °C till 40 °C
Rekommenderad olja	SAE30 (>10°C) / SAE10 (<10°C)
Ljudtrycksnivå	92 dB(A) (LpA)
Huvudfunktioner	Matning av tryckluft för tryckluftsverktyg, uppblåsning, etc.
Egenskaper	På/av-brytare med automatisk avluftning, manometrar, tryckreglering, olje-/vattenavskiljare, säkerhetsventil
Underhåll	Oljebyte var 20:e timme, avluftning av tank efter varje användning, rengöring av luftfilter
Garanti	Se bifogade garantivillkor

Vanliga frågor - 55802 HYUNDAI

Vilken olja ska jag använda till Hyundai 55802-kompressorn?

Använd SAE30-olja om omgivningstemperaturen är över 10°C, och SAE10 för temperaturer under 10°C. Kompressorn levereras inte med olja, den måste fyllas på före första användning.

Hur tömmer jag fukt från tanken?

Efter varje användning, vrid tryckregleringsratten åt vänster till 0 bar, ta bort slangarna, luta maskinen bakåt, skruva långsamt loss avluftningsskruven för att släppa ut luft, luta sedan framåt så att fukten rinner ut. Dra åt skruven ordentligt.

Motorn startar inte, vad gör jag?

Kontrollera att på/av-brytaren står i läge 'I', att nätspänningen överensstämmer med typskylten, att säkringarna inte är trasiga, och att förlängningssladden är lämplig. Om problemet kvarstår, kontakta en tekniker.

Hur ställer jag in arbetstrycket?

Vrid regleringsratten (4) åt höger för att öka trycket, åt vänster för att minska. Trycket visas på manometern (3). Överskrid aldrig maximalt tryck för anslutet verktyg.

Hur ofta ska oljan bytas?

Byt olja efter de första 10 driftstimmarna, därefter var 20:e drifttimme. Använd rekommenderad olja beroende på temperatur.

Kompressorn levererar ingen luft, varför?

Kontrollera att trycket är korrekt inställt och att maskinen är påslagen. Om tanken är full stannar motorn automatiskt; luft kommer bara ut om arbetstrycket är inställt och ett verktyg är anslutet.

Hur rengör jag luftfiltret?

Rengör eller byt luftfiltret varje vecka eller vid behov. Se till att maskinen är urkopplad och tanken tom innan ingrepp.

Vilka säkerhetsåtgärder ska jag vidta vid användning?

Använd skyddsglasögon, rikta aldrig tryckluft mot människor eller djur, använd maskinen i torrt och ventilerat utrymme, överskrid inte maximalt tryck.

Kan jag använda kompressorn i kallt väder?

Arbetstemperaturen är 5°C till 40°C. Under 5°C blir oljan för trögflytande och kompressorn fungerar inte korrekt. Använd SAE10-olja för temperaturer under 10°C.

Hur vet jag när tanken ska tömmas?

Efter varje användning, töm fukten genom att följa avluftningsproceduren. Stäng aldrig avluftningsöppningen helt om maskinen förvaras vid temperaturer under 0°C.

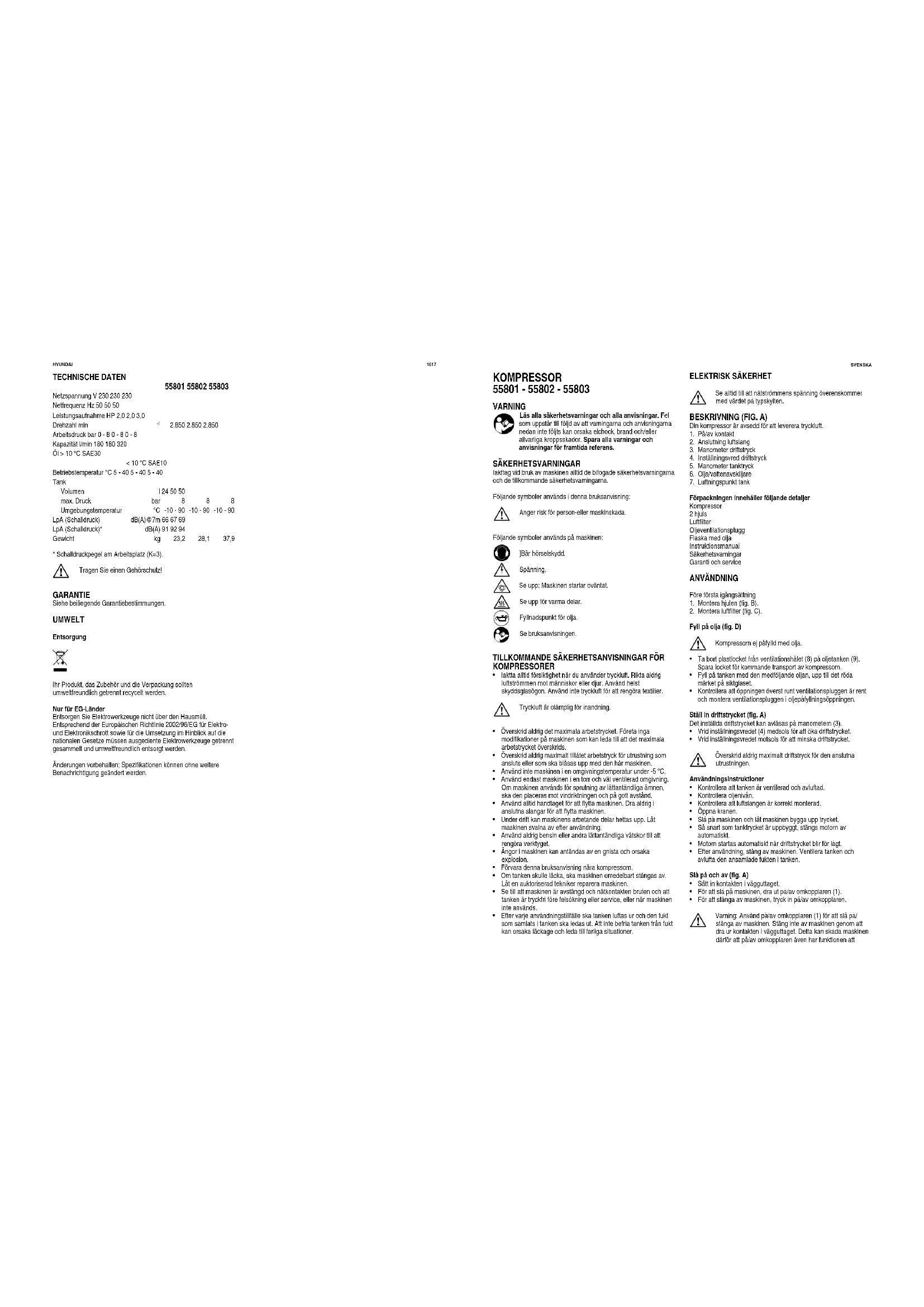

BRUKSANVISNING 55802 HYUNDAI

Läs alla säkerhetsvarningar och alla anvisningar. Fel som upstår till följd av att vamingarna och anvisningar nedan inte föjls kan orsaka elchock, brand ochveller alvarliga kropesskador. Spara alla varningar och anvisningar för framtida referens.

SÄKERHETSVARNINGAR

laktlag vid bruk av maskinen alltid de bifogade säkerhetsvarningarna och de tillkommande säkerhetsvarningarna.

Följande symboler används i denna bruksarvisning:

Anger risk för person-eller maskinskada.

Följande symboler används på maskinen:

]Bår hörseiskydd.

Spanning.

Se upp: Maskinen startar ovåntat.

Se upp för varma delan

Fylnadspunkt för olja

Se bruksanvisningen.

TILLKOMMANDE SÄKERHETSANVISNINGAR FÖR KOMPRESSORER

- lakita allidi försiklighet när du använder tryckluft. Rikta aldrig luftströmmen mot människor eller djur. Använd helst skyddsglasögon. Använd inte tryckluft för att rangöra textilier.

Tryckluft är olämplig för inandning.

• Överskrid aldrig det maximala arbetstrycket. Företa inga modifikationer på maskinen som kan leda till allt det maximala arbetstrycket överskrids.
• Överskrid along maximalt tillåtet arbetsstryck för utrustning som ansluts eller som ska blåsas upp med den här maskinen.
• Använd inte maskinen i en omgivningstemperatur under -5 °C.
• Använd endast maskinen i en torr och väl ventilerad omgivning. Om masknen används för sprutning av lättantändliga ämnen, ska den placeras mot vindriktningen och på gott avständ.
• Använd alltid handtaget för att flytta maskinen. Dra aldrig i ansutna slangar för att flytta maskinen.
• Under drift kan maskinens aroetande delar hettas upp. Låt maskinen svalns av efter användring.
• Använd aldrig bensin eller andra lällantändiga vätskor till all rengöra verklypel.
• Angor i maskinen kan antåndas av en gnista och orsaka explosion.
  • Förvara denna bruksanvisning nära kompressom.
• Om larken skulle läcka, ska maskinen omedelbarl stångas av. Låt en auktoriserad tekniker reparera maskinen.
• Se till att maskinen är avstängd och rälkontakten bruten och att lanken är tryckfri före felsökning eller service, eller när maskinen inte används.
• Efter varje användningstilltåle ska tanken luftas ur och den fukt som semlats i tanken ska ledas ut. Alt inte befria tanken från fukt kan orsaka läckage och leda till farliga situationer.

ELEKTRISK SÄKERHET

Se alltid till att näströmmens spänning överenskommer med värdet på lypskylten.

BESKRIVNING (FIG. A)

Din kompressor år avsedid för att leverera tryckluft.

1. Pálav kontakt

2. Anslutning luftslang

3. Manometer driftstryck

4. Inställningsvred driftstryck

5. Manometer tanktryck

6. Oljavattenavskiljare

7. Luftningspunkt tank

Förpackningen innehåller följande detaljer

Kompressor

2 njuis

Luftfilter

Före första igångsättning

1. Montera hjulen (fig. B).

2. Montera luftfilter (fig. C).

• Ta bort plastlocket från ventilationshålet (8) på oljetanken (9).
  Spara locket för kommande transport av kompressorn.
  • Fyll på tanken med den medföljande eljan, upp till det röda
  märket på siktglaset
• Kontrollera att öppningen överst runt ventilationspluggen är rent
  och montera ventilationspluggen i oljapäfyllningsöppningen

Ställ in driftstrycket (fig. A)

Det instålda driftstrycket kan avlásas på manometern (3).
- Vrid inställningsvredet (4) medsols för att öka driftstrycket.

- Vrid inställningsvredet motsols för all minska driftstrycket.

Överskrid aoldrig maximalt driftstryck för den anslutna utrustningen.

Användningsinstruktioner

- Kontrollera att tanken är ventllerad och avluftad.

- Kontrollera oijenivån.

- Kontrollera all luflslangen år korrekt monterad.

• Čppna kranen.

• Siå på maskinen och låt maskinen bygga upp trycket.
• Så snart som tanktrycket är uppbyggt, stängs motorn av automatiskl.

- Motom starlas automatiskt när drillstrycket blir för läpt.

- Efter användning, stäng av maskinen. Ventillera tanken och avlufta den ansamlade fukten i tanken.

Slá på och av (fig. A)

• Sätt in kontaklen i vägguttaget.

- För att slå på maskinen, dra ut på/av omkopplaren (1).

- För all stänga av maskinen, tryck in pålav omkopplaren.

Vaming: Använd på/av omkopplaren (1) för att så på stängs av maskinen. Stäng inte av maskinen genom att dra ur kontakten i vägguttaget. Delta kan skada maskinen därför att på/av omkopplaren även har funktionen att

HYUNDAI

avlägsna luft ur utloppsledningen när maskinen stängs av. Detta avlastar motom när den startas nästa gång.

RENGÖRING

- Renpör maskinen ulvändigl med ett fukliet tvostycke.

- Kontrollera maskinen regelbundet för eventuella skador eller läckage.

Ventilering och avluftning av tank (fig. A)

Efter avslutad användning måste tanken ventileras och fukten, som samlats i tanken, måste avluftas.

- Vrid inställningsvredet (4) motsols till manometem (3) visar 0 bar. - Lossa belintlig luftslang.

- Fäll maskinen bakåt för att komma åt avluttningspunkten (6). - Losso skruven försiktigt på ett sådant sätt att tanken ventileras

- Kontrollera manomelern (5). När tanktryckel har sjunkit lill under 0.7 bar, kan skruven tas bort helt.

- Fäll masknen framåt för att läta fuktigheten försvinna ut. Rör på tenken några gånger så att all fukt kan försvinna ut från tanken. - Sätt tilbaka skruven och dra ål den säkert.

Kontroller alltlic att tukten har försvunnit ut från tanken. Stäng aldrig avluftningspunkten helt om du lämnar maskinen på ett område där temperaturen är under 0 °C.

Byte av olja (fig. A)

Oljan måste bylas första gången efter 10 driftstimmar och därefter var 20e driftstimma.

- Lossa ventilationspluggen från pålyllningspunkten.

• Luta masknen något för att tömma ut oljan

- Fyll på tanken upp till det roda market på siktglaset.

- Salt tillbaka luitventilationspluggen

Använd SAE 30 oija vid temperaturer över 10 °C och SAE10 under 10 °C.

UNDERHÅLL

Varning: Stäng av maskinen innan du utför underhålsarbete, lossa på pluggen från uttagel och avlufta tanken.

Efter varje användning

1. Kontrolera ojenlvån före varje gång maskinen används.

2. Avlufta tanken och töm ut all fuktighet

3. Kontroliera eventuella läckage.

Varie vecka

1. Rengör eller byt ut luftfiltret vid behov.

Varje mánad

1. Inspektera backventilen (rengör eller byt ut vid behov). Observara: Se till att tanken är tom innan delta utförs.
2. Testa säkerhetsventilen (10) manuell genom att dra i ringen.

Var tredje mánad

1. Byt olje

2. Dra åt bullama i cylinderdeckeln.

3. Rengör och kontroller ventilenhelen, byl ut packringar/ventier om dessa är sittna eller skadade.

FELSÖKNING

Om maskinen inte fungerar som den ska, följ anvisningama i tabelen nedan för att lösa problemet. Om du inte kan lösa problemet själv, kontakta återförsälaren.

Motorn startar inte

- Kontrollera att på/av omkopplaren är i läge "PÅ". - Kontrollera effektilltörtörseln motsvarar den spänning som år angiven på typskyllen. - Kontrollera att säkringarna på målartavlan är hela.

- Kontrollera att förlängningssladden som används övererestämmer med tillämpliga bestämmelser. - Kontrollara att lokalen inte år för kall.

Kompressom avger inte någon luft - Kontrollera att trycket år rätt instålt. - Kontrollera att maskinen år påslagen.

Tanken läcker luft

- Kontrollera att tankskruven för avluffning är åtdragen.

Trycket är för högt

- Kontrollara om slangen är ansluten till rätt ventil.

- Justera trycket på hyll

Trycket kan inte justeras

• Stall in del lagsta lycket.

Kopplingen läcker luft

- Anslut luftslangen och applicera Teflon teijp runt ändan. - Applicera en litten mångd fett på kopplingen och dra ur och sätt in luftslangen några gånger.

TEKNISKA DATA

Nättspanning V 230 230 230
Nettrakvens Hz 50 50 50
Ineffekt HP 2,0 2,0 3.0
Vandal min	^-1	2.850	2.850
Driftslyck	bar	0 - 8	0 - 8	0 - 8
Kapacitet Vmin 180 160 320
Olja	>10 °C	SAE80
	<10 °C	SAE10
Driftstemperatur	°C	5 - 40	5 - 40	5 - 40
Tank
volym	l 24 50 50
maxtryck	bar	8	8	8
omgivningsstemperatur	°C	-10 - 90	-10 - 90	-10 - 90
LpA (ljudtryck)	dB(A)@7m 66 67 69
LpA (ljudtryck)*	dB(A) 91 92 94
Vikt	kg	23,2	28,1	37,9

* Ljudtrycksnlva på arbetspiatsen (K=3).

Använd hörselskydd!

GARANTI

Se de bifogade garantivillkoren för uppgifter om garantin.

MILJÖ

Bortskaffning

Sorlera produkten, tilbehören och emballaget till miljövänlig återvinning.

Endast för EU-länder

Släng inte elverklyg i hushålsavfallet. Enligt det uropeiska WEEE-dreklivet 2002/96/EG för avfall från elektrisk och elektronisk ultrustning och dess tillämpning nationellt ska elverkyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt.

Specifikationerna kan ändras utan föregaende meddelande.

1819

KOMPRESSOR 55801 - 55802 - 55803
