Producttype	Luchtcompressor met tank
Merk	Hyundai
Model	55802
Gewicht	28,1 kg
Elektrische voeding	230 V ~ 50 Hz
Motorvermogen	2,0 PK (ongeveer 1,5 kW)
Rotatiesnelheid	2850 min⁻¹
Werkdruk	0 - 8 bar
Luchtdebiet	160 L/min
Tankinhoud	50 L
Maximale tankdruk	8 bar
Werktemperatuur	5 °C tot 40 °C
Aanbevolen olietype	SAE30 (>10°C) / SAE10 (<10°C)
Geluidsdrukniveau	92 dB(A) (LpA)
Hoofdfuncties	Persluchttoevoer voor pneumatisch gereedschap, oppompen, enz.
Kenmerken	Aan/uit-schakelaar met automatische ontluchting, manometers, drukregeling, olie/water-scheider, veiligheidsklep
Onderhoud	Olie verversen elke 20u, tank aftappen na elk gebruik, luchtfilter reinigen
Garantie	Zie bijgevoegde garantievoorwaarden

Veelgestelde vragen - 55802 HYUNDAI

Welke olie moet ik gebruiken voor de Hyundai 55802 compressor?

Gebruik SAE30 olie als de omgevingstemperatuur hoger is dan 10°C, en SAE10 voor temperaturen lager dan 10°C. De compressor wordt niet met olie geleverd, u moet deze vullen voor het eerste gebruik.

Hoe verwijder ik het vocht uit de tank?

Draai na elk gebruik de drukregelknop naar links tot 0 bar, verwijder de slangen, kantel de machine naar achteren, draai de aftapkraan langzaam los om de lucht te laten ontsnappen, kantel dan naar voren om het vocht te laten weglopen. Draai de kraan stevig vast.

De motor start niet, wat moet ik doen?

Controleer of de aan/uit-schakelaar in stand 'I' staat, of de netspanning overeenkomt met die op het typeplaatje, of de zekeringen niet zijn doorgebrand, en of het verlengsnoer geschikt is. Als het probleem aanhoudt, neem dan contact op met een technicus.

Hoe stel ik de werkdruk in?

Draai de regelknop (4) naar rechts om de druk te verhogen, naar links om te verlagen. De druk wordt weergegeven op de manometer (3). Overschrijd nooit de maximale druk van het aangesloten gereedschap.

Hoe vaak moet de olie worden ververst?

Ververs de olie na de eerste 10 bedrijfsuren, daarna elke 20 bedrijfsuren. Gebruik de aanbevolen olie op basis van de temperatuur.

De compressor levert geen lucht, waarom?

Controleer of de druk correct is ingesteld en de machine is ingeschakeld. Als de tank vol is, stopt de motor automatisch; er komt alleen lucht uit als de werkdruk is ingesteld en er een gereedschap is aangesloten.

Hoe reinig ik het luchtfilter?

Reinig of vervang het luchtfilter elke week of indien nodig. Zorg ervoor dat de machine is losgekoppeld en de tank leeg is voordat u ingrijpt.

Wat zijn de veiligheidsmaatregelen bij gebruik?

Draag een veiligheidsbril, richt perslucht nooit op mensen of dieren, gebruik de machine in een droge en goed geventileerde ruimte, en overschrijd de maximale druk niet.

Kan ik de compressor bij koud weer gebruiken?

De omgevingstemperatuur voor gebruik is 5°C tot 40°C. Onder 5°C wordt de olie te stroperig en werkt de compressor mogelijk niet goed. Gebruik SAE10 olie voor temperaturen onder 10°C.

Hoe weet ik wanneer ik de tank moet aftappen?

Tap na elk gebruik het vocht af volgens de ontluchtingsprocedure. Sluit de aftapopening nooit volledig af als de machine wordt opgeslagen bij een temperatuur onder 0°C.

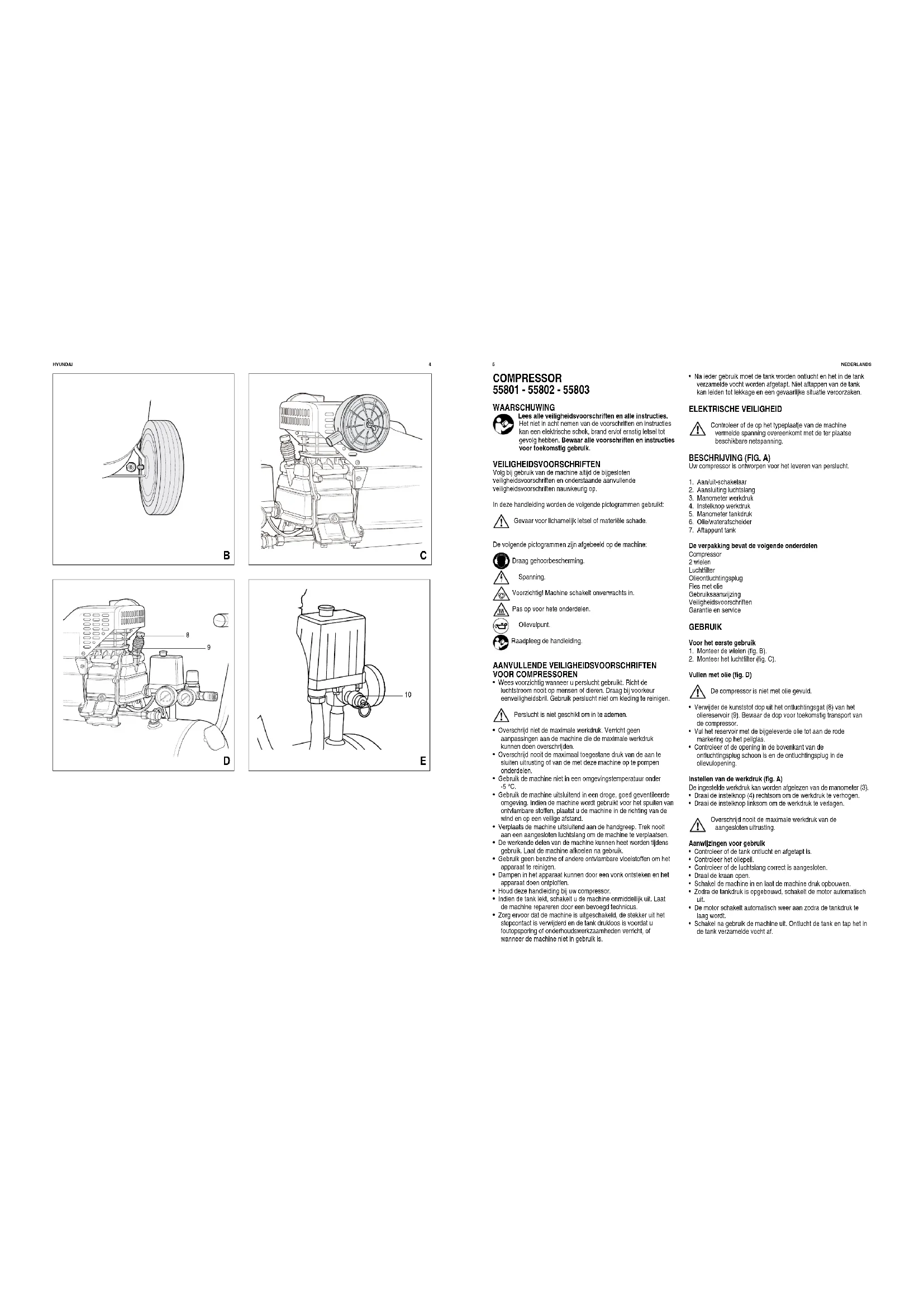

GEBRUIKSAANWIJZING 55802 HYUNDAI

Lees alle veiligheidsvoorschriften en alle instructies. Het niet in acht nemen van de voorschriften en instructies kan een elektrische schok, brand ont/of ernstig letsel lol gevoig hebben. Bewaar alle voorschriften en instructies voor toekomstig gebruik.

VEILIGHEIDSVOORSCHRIFTEN

Volg bij gebruik van de machine altijd de bijgesloten veiligheidsvoorschriften en onderstaande aanvuliende veiligheidsvoorschriften nauwkeurig op.

In deze handleiding worden de volgende pictogrammen gebruikt:

Gevaar voor lichamelijk letsel of materiele schade.

De volgende pictogrammen zijn afgebeeld op de machine;

Draag gehoorbescherming.

Spanning.

Voorzichtig! Machine schakelt onverwachts in.

Fas op voor hele onderdalen.

Olievulpunt.

Raadpieeg de handleiding.

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

VOOR COMPRESSOREN

- Wees voorzichtig wanneer u perslucht gebruikt. Richt de luchtstroom noot op mensen of dieren. Drasag bij voorkeur senvelligheidsbri. Gebruik perslucht niet om kleding te reinigen.

Perslucht is niet geschikt om in 1e acemen.

• Overschrijd niet de maximale werkdruk. Verricht geen aanpassingen aan de machine die de maximale werkdruk kunnen doen overschrijden.
• Overschrijd nocit de maximaal toegestane druk van de aan te sluilen uitrusling of van de met deze machine op le pompen onderdalen.
• Gebruik de machine niet in een omgevingstemperatuur onder -5 °C.
• Gebruik de machine uitsluitend in een droge, goed geventlieerde omgeving. Indien de machine wordt gebruikt voor het spuiten van ontvlampare stoffen, plaatst u de machine in de richting van de wind en op een veilige afstand.
• Verplaats de machine uitsluitend aan de handgreep. Trek noon aan een aangesloten luchislang om de machine te verlaatser
• De werkende deien van de machine kunnen heet worden tijdens gebruik. Laat de machine afkoeien na gebruik.
• Gebruik geen benzline of andere ontvambare vloelstotten om het apparaat te reinigen.
• Dampen in het apparaat kunnen door een vonk ontsteken en het apparaat doen onploten.
• Houd deze handleiding bij uw compressor.
• Indien de tank lakt, schakelt u de machine onmiddelijk uit. Laat de machine repareren door een bevoegd technicus.
• Zorg ervoor dat de machine is uitgeschakeld, de stekker uit het stopcontact is verwijderd en de tank drukloos is voordat u foutopsporing of onderhoudswerkzaamheden verricht, of wanneer de machine niet in gebruik is.

- Na leder gebruik moet de tank worden ontlucht en het in de tank verzmeide vacht worden afgetapt. Niet aftappen van de tank kan leiden tot lekkage en een gevaarlijke situatie vercorzaken.

Controleer of de op het typeplaatje van de machine vermeide spanning overeenkomt met de ter plaatsa beschikoare netspanning.

Uw compressor is ontworpen voor het leveren van perslucht.

1. Aanvult-schakelaar
2. Aansluiting luchislang
3. Manohmeter Verkork
4. Incelerien Verkork
5. Instelkop Verkruk
6. Manometer tankdruk
7. Oiefwateralschaider
8. Aflappunt tank

De verpakking bevat de volgende onderdelen

Compressor

2 vielen

Lachman Ollontue

Gebruiksaanfajzing Veilinheidservorschrillen

Garantie en service

GEBRUIK

Voor het eerste gebruik

1. Monteer de vielen (fig. B).

2. Montlear het luchtfilter (fig. C).

Vullen met olle (fig. D)

De compressor is niet met olie gevuld.

• Verwijder de kunststof dop uit het ontluchtingsgat (8) van het ollereservoir (9). Bewaar de dop voor toekomstig transport van de compressar.
• Vul het reservoir met de bijgelaverde ole tot aan de rode
  markering op het peilglas.
• Controleer of de opening in de boverkant van de
  ontluchtingsplug schoon is en de ontluchtingsplug in de dievulopering.

Instellen van de werkdruk (fig. A)

De ingestelde werkdruk kan worden afgelezen van de manometer (3).

- Draai de instelknop (4) rechtsom om de werkruk te verhogen.

- Draal de instelknop linksom om de werkdruk te verlagen.

Overschrijd nooit de maximale 'werkdruk van de

aangesloten ultrusting.

Aanwijzingen voor gebruik

• Controleer of de tank onlucht en afgetapt is.
• Controleer het oliepeil
• Controlear of de luchlslang correct is aangesolen.
• Draai de kraan open.
• Schakel de machine in en laat de machine druk opbouwen.
• Zodra de tankdruk is opgebouwd, schakelt de motor automatisch
  uiL
• De motor schakell automalisch weer aan zodra de tankdruk te
  laag wordt.
• Schakal na gebruik de machine uit. Ontiucht de tank en tap het in de tank verzamelde vocht af.

HYUNDAI

In- en uitschakelen (fig. A)

• Steek de stekker in het stopcontact.
• Om de machine in te schakelen, trekt u de aan/uit-schakelaar (1) uit
• Om de machine uit le schakelen, drukt u de aan/uit-schakelaar in.

Waanschuwing: Gebruik de aanfuitschakelaar (1) om de machine aan en uit te zellen. Schakel de machine niet uit door de stiekker uit het stopcontact te brekken. Dit leidt tot schade aan de motor omdat de aanfuitschakelaar een extra functie heeft om de lucht uit de persleiding te verwijderen wanneer de motor wordt uitgeschakeld. Dit minimaliseert de belasting van de motor wanneer deze de volgende keer wordt gestart.

REINIGING

- Reinig de buitenkant van de machine met een vochtige doek.

- Controleer de machine regelmatig op eventuele beschadigingen en lekkage.

Ontluchten en aftappen van de tank (fig. A)

Na jeder gebruik moet de tank worden ontlucht en het in de tank verzamelde vocht worden afgetapt.
- Draai de instelknop (4) naar links tot de manometer (3) 0 bar aangeelt.
- Verwijder de aanwezige luchtslang.
- Kantel de machine naar achteren om toegang te verkligen tot het aftappunt (7).
- Draai de schroef (9) zociarig los dat de tank vloeiend wordt onlluchl.
- Controleer de manometer (5). Wanneer de tankdruk beneden 0,7 bar reikt, kan de schroef volledig worden verwijderd.
- Kantel de machine naar voren en laat het vocht uit de tank vloelen. Beweeg de tank een aantal keer heen en weer, zodat alle vocht uit de tank kan vloelen.
- Plaats de schroef terug en draai hem stevig vast.

Zorg er altijd voor dat alle vocht uit de tank is gelapt. Sluit het aftappunt nooit volledig indien u de machine achterlaat in een ruimte waar het koutier is dan 0 °C.

Verversen van de olle (fig. A)

De ole moet na de eerste 10 bedrijtsuren en daarna elke 20 bedrijtsuren worden vervangen.
- Verwijder de ontluchtingsplug van het vulpunt.
- Kantel de machine om alle die uit het reservoir te gieten.
- Vul het reservoir met olie tot aan de rode markering op het
peiglas
- Breng de ontluchtingsplug weer aan.

Gebruik SAE30 olle voor temperaturen boven 10 °C en SAE10 onder 10 °C.

ONDERHOUD

Waarschuwing: schakel de machine uit vóór het uitvceren van onderhoudswerkzaamheden, neem de stekker uit het stopocontact en onlucht de tank.

Bij elk gebruik

1. Controleer het olepel voor elk gebruik.
2. Onllucht de tank en lap het vocht af.
3. Controleer op luchtlekken.

Wekelijks

1. Reinig of vervang het luchtfilter indien nodg.

Maandelijks

1. Inspecteer de terugslagklep (mask schoon of vervang indien nodig). Let op: zorg ervoor dat de tank leeg is voor deze handeling.

2. Test de veilgheidsklep (10) handmatig door aan de ring te trekken.

Drie maanden

1. Olie verversen.
2. Draal de clinderkopbouten aan.
3. Reinig en controler klepconstructie, vervang pakkingenvkleppen indien verskolen of beschadige.

STORINGEN

Indien de machine niet naar behoren werkt, volg dan instructies in onderstaande tabel om het probleem te verhelpen. Kunt u de storing niet zelf verhelpen, neem dan contact op met uw dealer.

Motor start niet

• Controleer of de aan/vuit-schakelaar in de positie 'ON' is.
• Controleer of de op het typeplaatje van de machine vermelde spanning overeenkmt met de ter plaatse beschikbare netspanning.
• Controleer of de zekeringen in de meterkast intact zijn.
• Controleer of geen verfengsnoeren worden gebruikt die niet
  voldoen aan de geldende voorschriften.
• Controieer of de werkomgeving niet te koud is.

Compressor levert geen lucht

• Controieer of de druk juist is afgesteld.
• Controieer of de machine is ingeschakeld.

Lucht ontsnapt uit de tank

- Controleer of de allapschroef van de tank is vaslgedraaid.

Druk is te hoog

• Controieer of de slang op het juiste ventiel is aangesloten.
  • Stei de druk opniauw af.

Druk kan niel worden afgesteld

• Stel de druk in op het laagste niveau.
• Laal de lucht onlsnappen door het ventiel van de tank.
• Stel de druk in op het gewenste niveau.

Koppelstuk lekt lucht

- Sluit de luchtslang aan met Teflon-lape om het uileinde

øbonden.

- Breng een kleine hoeveelheid vet aan op het koppelstuk en beweeg de luchtslang meerdere malen in en uit het koppelstuk.

TECHNISCHE GEGEVENS

Netspanning V 230 230 230
Nettraquente Hz 50 50 50
Vermogen HP 2.0 2,0 3,0
Toerental min	-1	2.850 2.850 2.850
Werktruk bar 0 - 8 0 - 8 0 - 8
Capacité U/min 180 180 320
Oille	>10 °C	SAE30
	<10 °C	SAE10
Beddittstemperatuur	°C	5 - 40 5 - 40 5 - 40

Beddftstemperatuur	°C		5 - 40	5 - 40	5 - 40
Tank
volume		124	50	50
max. druk bar	8	8	8
omgevingsstemperatuur		°C	-10 - 90	-10 - 90	-10 - 90
LpA (geluidssruk)	dB(A)	87m	68	67	69
LpA (geluidssruk)*	dB(A)	91	92	94
Gewicht	kg	23,2		28,1	37,9

* Niveau van de geluidsdruk op de werigplek (K=3).

Draag genoorbescheming!

7

NEDERLANDS

GARANTIE

Voor de garantiebepalingen wordt verwezen naar de bijgevoegde garantievoorwaarden.

MILIEU

Verwerking

Uw product, accessoires en verpakking moet worden gesorteerd voor milieuvriendelijke verwerking.

Ultsluitend voor EG-landen

Werp elektrisch gereedschap niet bij het huisvull. Volgens de Europese Richtlijn 2002/86/EG voor Afgedanide Elektische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer le gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt.

Wijzigingen voorbehouden; specificaties kunnen zonder opgave van redenen worden gewijzigd.
