BRUKSANVISNING T 101 Adv HEPA Kärcher

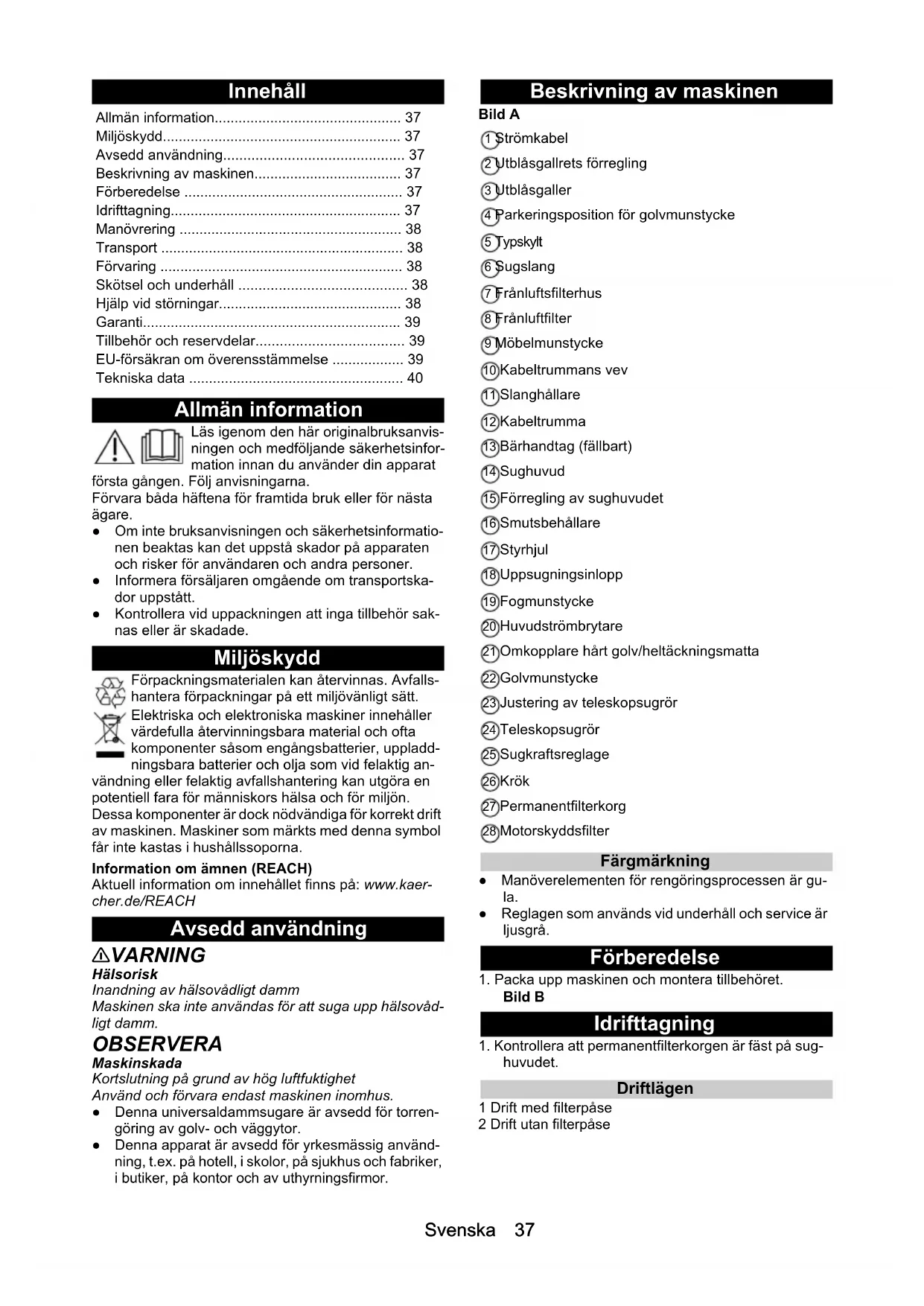

H05VV 2x1,0 GF H05VV 2x1,0 GF Parça numarası (EU) 6.650-915.0 6.650-915.0 Parça numarası (GB) 6.652-282.0 6.652-282.0 Parça numarası (CH) 6.652-281.0 6.652-281.0 Kablo uzunluğu m 12 12Svenska 37 Innehåll Allmän information Läs igenom den här originalbruksanvis- ningen och medföljande säkerhetsinfor- mation innan du använder din apparat första gången. Följ anvisningarna. Förvara båda häftena för framtida bruk eller för nästa ägare. ● Om inte bruksanvisningen och säkerhetsinformatio- nen beaktas kan det uppstå skador på apparaten och risker för användaren och andra personer. ● Informera försäljaren omgående om transportska- dor uppstått. ● Kontrollera vid uppackningen att inga tillbehör sak- nas eller är skadade. Miljöskydd Förpackningsmaterialen kan återvinnas. Avfalls- hantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladd- ningsbara batterier och olja som vid felaktig an- vändning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna. Information om ämnen (REACH) Aktuell information om innehållet finns på: www.kaer- cher.de/REACH Avsedd användning 몇 VARNING Hälsorisk Inandning av hälsovådligt damm Maskinen ska inte användas för att suga upp hälsovåd- ligt damm. OBSERVERA Maskinskada Kortslutning på grund av hög luftfuktighet Använd och förvara endast maskinen inomhus. ● Denna universaldammsugare är avsedd för torren- göring av golv- och väggytor. ● Denna apparat är avsedd för yrkesmässig använd- ning, t.ex. på hotell, i skolor, på sjukhus och fabriker, i butiker, på kontor och av uthyrningsfirmor. Beskrivning av maskinen Bild A 1 Strömkabel 2 Utblåsgallrets förregling 3 Utblåsgaller 4 Parkeringsposition för golvmunstycke 5 Typskylt 6 Sugslang 7 Frånluftsfilterhus 8 Frånluftfilter 9 Möbelmunstycke 10 Kabeltrummans vev 11 Slanghållare 12 Kabeltrumma 13 Bärhandtag (fällbart) 14 Sughuvud 15 Förregling av sughuvudet 16 Smutsbehållare 17 Styrhjul 18 Uppsugningsinlopp 19 Fogmunstycke 20 Huvudströmbrytare 21 Omkopplare hårt golv/heltäckningsmatta 22 Golvmunstycke 23 Justering av teleskopsugrör 24 Teleskopsugrör 25 Sugkraftsreglage 26 Krök 27 Permanentfilterkorg 28 Motorskyddsfilter Färgmärkning ● Manöverelementen för rengöringsprocessen är gu- la. ● Reglagen som används vid underhåll och service är ljusgrå. Förberedelse

1. Packa upp maskinen och montera tillbehöret.

Bild B Idrifttagning

1. Kontrollera att permanentfilterkorgen är fäst på sug-

• huvudet. Driftlägen 1 Drift med filterpåse 2 Drift utan filterpåse Allmän information p. 37
• Miljöskydd p. 37
• Avsedd användning p. 37
• Beskrivning av maskinen p. 37
• Förberedelse p. 37
• Idrifttagning p. 37
• Manövrering p. 38
• Transport p. 38
• Förvaring p. 38
• Skötsel och underhåll p. 38
• Hjälp vid störningar p. 38
• Garanti p. 39
• Tillbehör och reservdelar p. 39
• EU-försäkran om överensstämmelse p. 39
• Tekniska data Svenska Montera HEPA-filter (specialtillbehör) p. 4038

1. Lås upp och ta av utblåsgallret.

2. Ta ut frånluftsfilterhuset.

3. Sätt i HEPA-filtret (specialtillbehör).

4. Fäst och lås utblåsgallret.

1. Lås upp och ta bort sughuvudet.

2. Sätt på fleecefilterpåsen. Dra då filterpåsens öpp-

ning helt över uppsugningsinloppets fläns. Bild C

3. Sätt på sughuvudet och lås.

2. Starta maskinen med huvudbrytaren.

1. Ställ in golvmunstyckets omkopplare på hårt golv el-

ler heltäckningsmatta.

1. Stäng av maskinen med huvudbrytaren.

2. Dra ut nätkontakten.

Efter varje användning

2. Rengör maskinen invändigt och utvändigt genom

uppsugning och torka av med en fuktig duk. Transport 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Risk för personskador och materialskador Ta hänsyn till maskinens vikt vid transport.

1. Säkra enheten enligt gällande föreskrifter så att den

inte kan glida eller välta vid transport i fordon. Förvaring 몇 FÖRSIKTIGHET Bristande hänsyn till vikt Enheten kan välta på lutande ytor. Ta hänsyn till maskinens vikt vid förvaring. Maskinen får endast lagras inomhus. Skötsel och underhåll FARA Risk för elektriska stötar Skador vid beröring av strömförande delar Stäng av maskinen. Dra ut nätkontakten. Rengöring av permanentfilterkorgen OBSERVERA Fara på grund av våt permanentfilterkorg Risk för skador på maskinen Sätt aldrig in permanentfilterkorgen när den är våt.

1. Lås upp och ta bort sughuvudet.

2. Vrid sughuvudet 180° och lägg ner det.

3. Lås upp och ta av permanentfilterkorgen.

4. Rengör vid behov permanentfilterkorgen (kan sköl-

jas) under rinnande vatten och låt den torka.

5. Sätt på och haka fast permanentfilterkorgen.

6. Sätt på sughuvudet och lås.

1. Lås upp och ta bort sughuvudet.

2. Dra av fleecefilterpåsen från uppsugningsinloppet.

3. Fäll in spännet och förslut fleecefilterpåsen tätt.

4. Sätt på en ny fleecefilterpåse. Dra då filterpåsens

öppning helt över uppsugningsinloppets fläns.

5. Sätt på sughuvudet och lås.

Byta frånluftfilter Frånluftfilter: byt vid behov, dock minst en gång om året

1. Lås upp och ta av utblåsgallret.

2. Ta ut frånluftsfilterhuset.

3. Ta ut frånluftfiltret ur frånluftsfilterhuset.

4. Sätt i ett nytt frånluftfilter i frånluftsfilterhuset.

5. Sätt i frånluftsfilterhuset.

6. Fäst och lås utblåsgallret.

Byta HEPA-filter (specialtillbehör) HEPA-filter: byt vid behov, dock minst en gång om året

1. Lås upp och ta av utblåsgallret.

2. Ta ut HEPA-filtret (specialtillbehör).

3. Sätt i ett nytt HEPA-filter (specialtillbehör).

4. Fäst och lås utblåsgallret.

Byta motorskyddsfilter

1. Lås upp och ta bort sughuvudet.

2. Vrid sughuvudet 180° och lägg ner det.

3. Lås upp och ta av permanentfilterkorgen.

4. Ta av motorskyddsfiltret.

5. Sätt i ett nytt motorskyddsfilter.

6. Sätt på och haka fast permanentfilterkorgen.

7. Sätt på sughuvudet och lås.

1. Skruva loss och ta av nätkabelstyrningen.

2. Skruva loss och ta av kabeltrummans lock.

3. Linda av nätkabeln från kabeltrumman.

4. Koppla från och ta ut nätkabeln.

5. Anslut den nya nätkabeln och dra den enligt bilden

(dragavlastning). Bild G

6. Vrid kabeltrumman 90° moturs så att nätkabeln är

något förspänd och därmed ligger an tätt mot stiftet. Bild H

7. Sätt dit locket på kabeltrumman så att nätkabeln inte

kläms. Fäst locket. Bild I

8. Linda upp nätkabeln medurs.

9. Sätt på och fäst nätkabelstyrningen.

Bild J Hjälp vid störningar FARA Risk för elektriska stötar Skador vid beröring av strömförande delar Stäng av maskinen. Dra ut nätkontakten.Svenska 39 Maskinen stängs av under drift Motorns termiska skydd har aktiverats

1. Kontrollera alla delar med avseende på igensätt-

3. Byt motorskyddsfiltret.

4. Byt frånluftfiltret eller HEPA-filtret (specialtillbehör).

5. Låt motorturbinen svalna i cirka 30–40 minuter. Till-

koppla maskinen igen. Sugturbinen går inte

1. Kontrollera vägguttaget och säkringen till strömför-

2. Kontrollera maskinens strömkabel och strömkon-

1. Ta bort allt som täpper till sugmunstycke, sugrör el-

ten och låt den torka.

4. Montera/lås sughuvudet korrekt.

5. Byt ut en defekt sugslang.

6. Byt motorskyddsfiltret.

3. Montera/lås sughuvudet korrekt.

4. Rengör permanentfilterkorgen under rinnande vat-

ten och låt den torka.

5. Sätt i en ny permanentfilterkorg.

6. Sätt i motorskyddsfiltret korrekt eller byt det.

Kundservice Om felet inte kan åtgärdas måste enheten kontrolleras av kundservice. Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst. (Se baksidan för adress) Ytterligare garantiinformation (om tillgänglig) finns i ser- viceområdet på din lokala Kärcher-webbplats under "Nedladdningar". Tillbehör och reservdelar Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är ga- ranterad. Information om tillbehör och reservdelar finns på www.kaercher.com. EU-försäkran om överensstämmelse Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläg- gande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Torrsug Typ: 1.355-xxx Typ: 1.527-xxx Gällande EU-direktiv 2006/42/EG (+2009/127/EG) 2009/125/EG 2011/65/EU 2014/30/EU Tillämpade harmoniserade standarder EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60312-1: 2017 EN 60335-1 EN 60335-2-69 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Tillämpade nationella standarder

Tillämpad(e) förordning(ar) 666/2013 Undertecknande agerar på uppdrag av och med styrel- sens godkännande. Dokumentationsbefullmäktigad: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 D-71364 Winnenden (Germany) Tfn: [phone] Fax: [phone] Winnenden, 2020/10/0140 Svenska Tekniska data Med förbehåll för tekniska ändringar. Kärcher T 10/1 (Adv/ HEPA) Kärcher T 15/1 (Adv/ HEPA) Elanslutning Nätspänning V 220-240 220-240 Fas ~ 1 1 Nätfrekvens Hz 50-60 50-60 Skyddsklass II II Nominell effektförbrukning W 500 500 Effektdata maskin Behållarinnehåll l 10 15 Luftmängd (max.) l/s 38 38 Undertryck (max.) kPa (mbar) 18,5 (185) 18,5 (185) Mått och vikter Längd x bredd x höjd mm 430 x 255 x 370 430 x 255 x 420 Typisk arbetsvikt kg 6,6 6,9 Diameter sugslang mm 35 35 Miljöförhållanden Omgivningstemperatur (max.) °C +40 +40 Fastställda värden enligt EN 60335-2-69 Ljudtrycksnivå L

dB(A) 64 64 Hand-arm-vibrationsvärde m/s
