HD3454 - Uppvärmning PHILIPS - Gratis bruksanvisning och manual

Märke	Philips
Modell	HD3454
Produkttyp	Elektrisk konvektor
Kategori	Uppvärmning
Elanslutning	220-240 V, 50/60 Hz (kontrollera märkplåten)
Huvudfunktioner	Konvektionsvärme, justerbar termostat, frostskydd, termisk säkerhet
Värmenivåer	Eco (medel) och maximum
Termostat	Justerbar 1–10 (minimum till maximum)
Frostskydd	Ja, termostatläge minimum (ca +5°C)
Termisk säkerhetsanordning	Automatisk avstängning vid överhettning
Väggmontering	Möjligt med medföljande väggfästen
Fötter	Avtagbara för vertikal användning
Sladdförvaring	Ja, inbyggd
Underhåll och rengöring	Koppla ur, rengör utsidan med fuktig trasa, dammsug luftgallren
Säkerhetsåtgärder	Täck inte över, håll 20 cm fritt utrymme, använd inte nära vatten, stick inte in föremål
Typ HD3455 (variant)	Modell HD3455 har en Turbo-fläkt för att påskynda uppvärmningen

Vanliga frågor - HD3454 PHILIPS

Hur installerar jag Philips HD3454-konvektorn?

Före användning, montera fötterna om den står vertikalt. För väggmontering, borra hål och fäst väggfästena. Se till att det finns 20 cm fritt utrymme runt apparaten. Placera den inte under ett eluttag.

Vilka säkerhetsåtgärder ska följas?

Täck aldrig över apparaten, använd den inte nära badkar eller pool, rör den inte med våta händer. Håll luftintagen fria. Använd på en stabil yta.

Hur ställer jag in temperaturen?

Använd termostatknappen (F) från 1 (minimum) till 10 (maximum). För att hitta ideal temperaturen, ställ först på maximum, sänk sedan långsamt tills apparaten stängs av.

Vad gör jag om apparaten stannar plötsligt?

Kontrollera först termostaten. Om den är på låg nivå, höj den. Om apparaten inte startar om kan den termiska säkerhetsanordningen ha löst ut. Koppla ur, låt svalna i 5 minuter, koppla in igen.

Hur rengör jag konvektorn?

Koppla ur och vänta tills den svalnat. Rengör utsidan med en fuktig trasa. Använd en dammsugare med borste för luftintag och -utlopp. Låt inte vatten komma in.

Kan jag använda apparaten i badrummet?

Nej, användning nära badkar, dusch eller pool är förbjuden på grund av risk för elektriska stötar.

Hur aktiverar jag frostskyddet?

Placera apparaten nära röret som ska skyddas, ställ den på värmeläge (● eller ●) och ställ termostaten på minimum (läge 水, ca +5°C).

Hur fäster jag apparaten på väggen?

Använd medföljande väggfästen. Borra hål, fäst fästena med skruvar och pluggar, häng sedan upp konvektorn. Skruva fast säkerhetsskruvarna på sidorna.

Vad betyder indikatorlampan?

Indikatorlampan tänds när apparaten är igång. Den förblir tänd även när termostaten stänger av värmeelementet, vilket indikerar att apparaten är strömförande.

Vilka olika värmelägen finns?

Omkopplare C ger ett "Eco"-läge (medel) och omkopplare D ger maximalt läge. Modell HD3455 har också en Turbo-omkopplare för forcerat luftutsläpp.

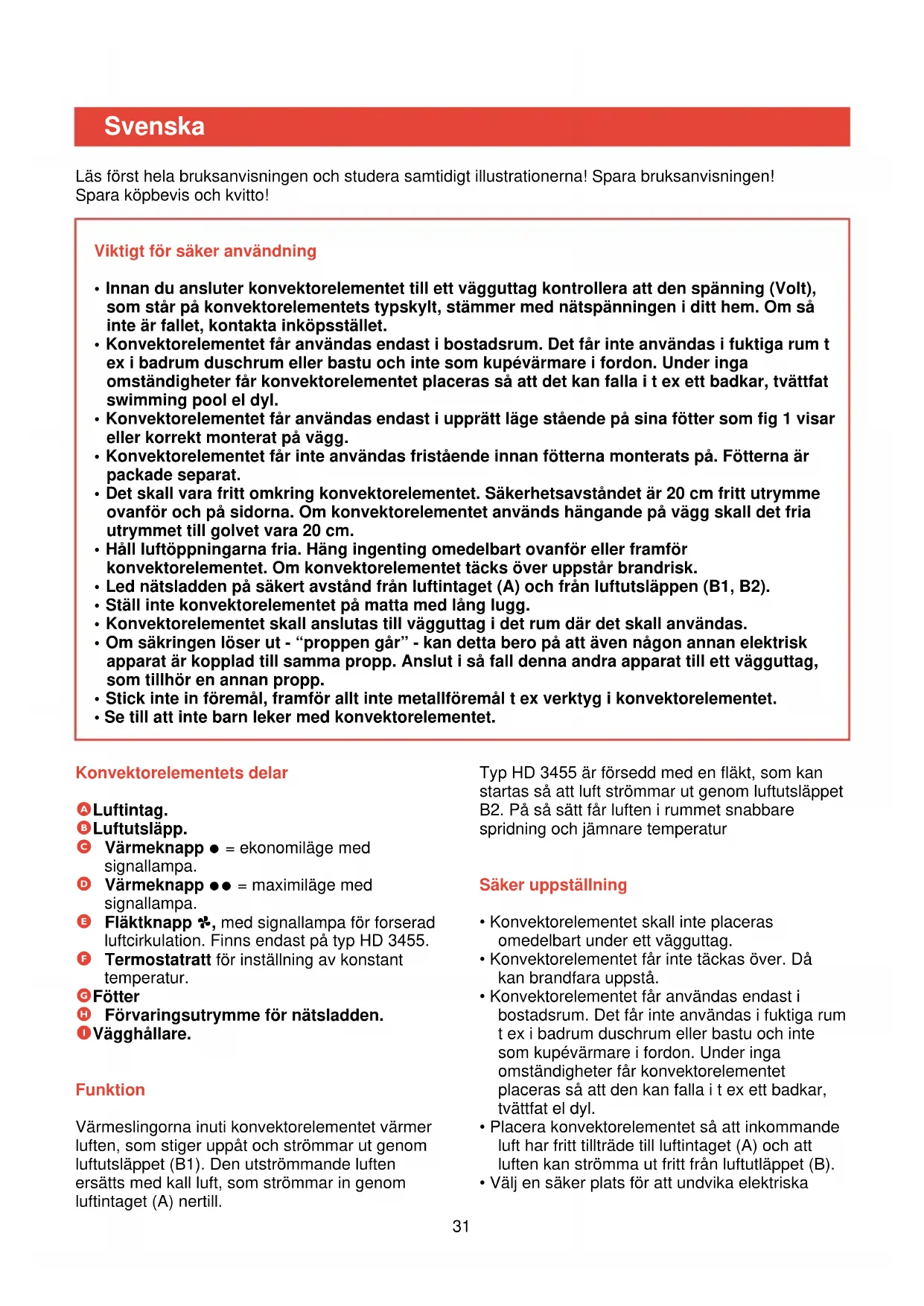

BRUKSANVISNING HD3454 PHILIPS

Läs Först hela bruksanvisningen och studera samtidigt illustrationerna! Spara bruksanvisningen! Spara köpbevis och kvitto!

Viktigt for saker användning

• Innan du ansluter konvektorelementet till ett vagguttag kontrollera att den spansning (Volt), som star på konvektorelementets typskylt, stammer med natspänningen i ditt hem. Om sä inte ar fallet, kontakta inköpsstället.
• Konvektorelementet fär användas endast i bostadsrum. Det fär inte användas i fuktiga rum t ex i badrum duschrum eller bastu och inte som kupevärmare i fordon. Under inga omständigheter fär konvektorelementet placeras sà att det kan falla i t ex ett badkar, tvättfat swimming pool el dyl.
• Konvektorelementet fär användas endast i upratt lage stäende på sina fötter som fig 1 visar eller korrekt monterat på vagg.
• Konvektorelementet fär inte användas fristående innan fötterna monterats på. Fötterna ar packade separat.
• Det skall vara fritt omkring konvektorelementet. Sakerhetsavstandet ar 20 cm fritt utrymme ovenfor och på sidorna. Om konvektorelementet används hangande på vagg skall det fria utrymmet till golvet vara 20 cm.
• Hall luftöppningarna fria. Hang ingenting omedelbart ovanfor aller framfor konvektorelementet. Om konvektorelementet tacks over uppstar brandrisk.
• Led natsladden på sakert avständ frän luftintaget (A) och frän luftutsläppen (B1, B2).
• Ställ inte konvektorelementet på matta med läng lugg.
• Konvektorelementet skull anslutas till vagguttag i det rum där det skall användas.
• Om sakkringenloserut-"proppeng" - kan detta bero paatt aven nagon annan elektrisk apparat ar kopplad till samma propp. Anslut i sa fallenna andra apparat till ett vagguttag, som tillhör en annan propp.
• Stickinte in foremål, framfor allt inte metallfremål tex verktyg i konvektorelementet.
• Se till att inte barn leker med konvektorelementet.

Konvektorelementets delar

Luftintag.
Luftutslapp.
Värmeknapp = ekonomiläge med signallampa.
Värmeknapp = maximiläge med signallampa.
Fläktknapp *, med signallampa für forserad luftcirkulation. Finns endast på typ HD 3455.
F Termostatratt forinstalling av konstant temperatur.
Fotter
Förvaringsutrémme für natsladden.
Vagghallare.

Funktion

Värmeslingorna inuti konvektorelementet värmer luften, som stiger uppåt och strömmar ut genom luftutsläppet (B1). Den utströmmande luften ersätts med kalluft, som strömmar in genom luftintaget (A) nertill.

Typ HD 3455 ar forsedd med en flakt, som kan startas sa att luft strömmar ut genom luftutslappet B2. På sa satt fär luften i rummet snabbare spridning och jämnare temperatur

Saker uppstalling

• Konvektorelementet skall inte placeras omedelbart under ett vagguttag.
• Konvektorelementet fär inte täckas over. Dåkan brandfara uppsta.
• Konvektorelementet fär användas endast i bostadsrum. Det fär inte användas i fuktiga rum t ex i badrum duschrum eller bastu och inte som kupevärmare i fordon. Under inga omständigheter fär konvektorelementet placeras sà att den kan falla i t ex ett badkar, tvättfat el dyl.
• Placera konvektorelementet sa att inkommande luft har fritt tilltrade till luftintaget (A) och att luften kan strömma ut fritt fran luftutlappet (B).
  Välj en saker plats for att undvika elektriska

stötar och risk För brand. Berör konvektorelementet endast med torra händer.

• Konvektorelementet kan användas fritt stäende på fötterna (G) men även monterat på vagg med vagghällaren (I). Väggen shall vara slät, hällfast och brandsaker.

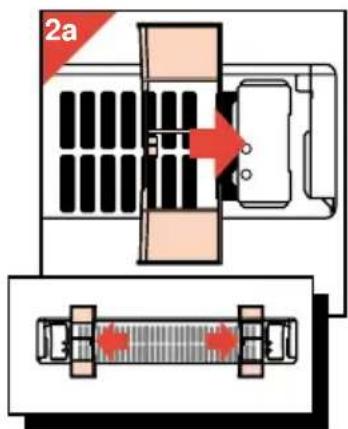

Montera fotterna, fig 2a och 2b

Montera bada fotterna (G) innan konvektorelementet anvands fristende. Gor sa har:

Vand konvektorelementet upp och ner.
- Skjut in foten i hällaren under konvektorelementet sa att det fær med ett "klick", fig 2a.

Montera den andra foten på samma satt.

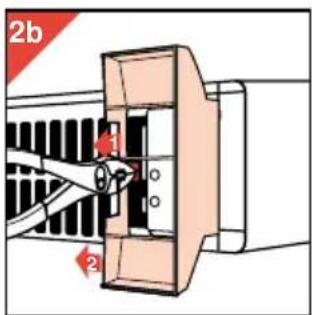

Fötterna kan tas av t ex om konvektorelementet skall hangas pa vagg eller vid transport och forvaring. Gör sa har:

Vand konvektor-elementet upp och ner.
- Drag upp spärtungan med en täng som

fig 2b visar och drag av foten i pilens riktning.

Vaggmontage

Fötterna (G) skall inte sitta på om konvektorelementet skall hangsa på vagg.

• Borra halen och faskhalarna i vaggen medhjalp av lampligaskruvar och plugg,fig 3.

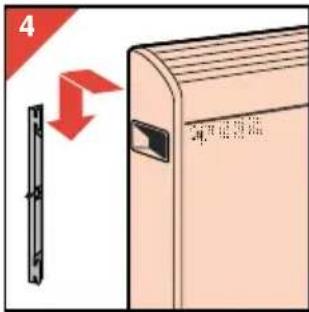

• Hang upp konvektorelementet pa vigghallarna, fig 4. Set till att det blir korrekt upphängt.

• Sakra genom att skruva in skruvarna, en pa vardera sidan, fig 5.
• OBS! Led inte sladden uppåt bakom att på vöggen monterat konvektorelement.

Användning

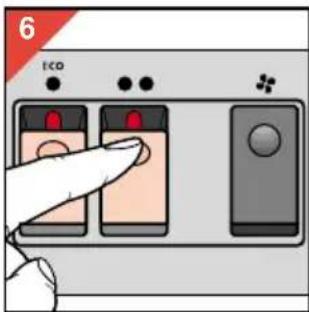

• Koppla på värmen genom att trycka in värmeknappen () eller (D) fig 6. Värmeknapparna ar "vipptangenter". Om du trycker in värmeknappen foljer värmeknappen med automatiskt for maximal värmeeffekt.

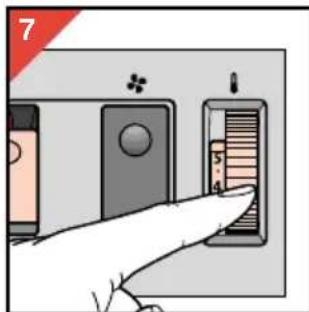

• Ställ in önskad temperatur med teremostatratten (F), fig 7.
  Läge 10 = maximi-temperatur,
  Läge ≈ minimi-temperatur.
  Konvektorelementet häller automatiskt

install omgivningstemperatur genom att det kopplas på och stängs av i intervaller. Termostaten kan ställas om under användning.

For att hitta onskvard temperaturinstallning, gor sa har:

Vrid termostatratten till lage 10.
- Så snart du finner rumstemperaturen i rummet lamplig, vrid termostatratten langsamt mot lagresiffra precis sa langt att ett knapp' hors och konvektorelementet stangs av.
- Ar konvektorelementet anslutet till ett vagguttag och nagan av varmeknapparna ar intryckt lyser motvarsande signallampa.

Avstangning

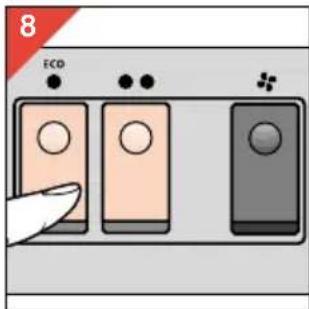

Vippataillbaka varmeknapparna (C) ochD),fig8.

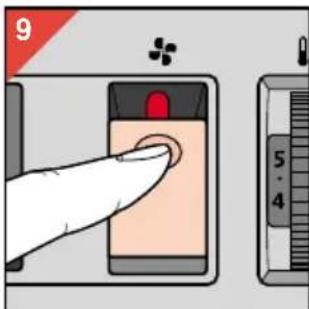

Typ HD 3455: Start av flakten, fig 9

Typ HD 3455 ar forsedd med en flakt, som kan startas sa att luft strömmar ut genom luftutslappet B2. På sā satt fär luften i rummet snabbare spridning och temperaturen i rummet blir jämnare, vilket blir mest patagligt om

maximilaget valts, d v s varmeknappen (D) ar intryckt.

Kom ihag att stalla termostatratten i onskat lage.

Antifrostlage, fig 10

Anvands for att tex forhindra att en vattenledning fryser.

• Ställ konvektorelementet nara vattenledningen.
• Starta konvektor-elementet med ettryck pa ● aller ●.Välj instalInng med

hansyn till rummets storlek, luftväxling och forvändat lagsta temperatur.

• Ställ termostatratten i läge *, vilket motsvarar lagsta temperaturinstalling, ca +5°C (+ 41°F). Denna inställing kan användas für att hälla temperaturen i konvektorelementets omedebara närhet frostfri.

Overhettningsskydd

Konvektorelementet ar skyddat mot overhettning med ett overhettningskydd, somloser ut och stanger av om varmeslingorna skulle bli for varma.

Om sasker, gorsa har:

• Kontrollera Först att det inte var termostaten som stängt av värmen. Ställ termostatratten (F)

i maximiläge. Om värmeslingorna dà inte blir varma har overhettningskyddet lõst ut.

• Drag ut stickproppen ur vagguttaget.
• Låt konvektorelementet stå och kallna i 5 minutes.
• Kontrollera att konvektorelementet ar placerat på rätt satt, se avsnittet "Saker uppstallning".
• Satt stickproppen i vagguttaget och koppla pa. Om overhettningsskyddet lser ut pa nytt, lamna in konvektorelementet till av Philips rekommenderad serviceverkstad.

Rengöring

• Drag Först ut stickproppen ur vagguttaget och vanta tills konvektorelementet kallnat.
• Konvektorelementets utsida kan torkas av med en väl urvriden faktig trasa. Se till att inget vattenkommen in i konvektorelementet.
• Rengör luftintaget och luftutsläppet(-en) med en dammsugare. Använd dammsugarens dammborste.
