Produkttyp	Fläktvärmare
Märke	Philips
Modell	HD3275
Användning	Kompletteringsvärme
Strömförsörjning	220-240 V ~, 50/60 Hz
Maximal effekt	2000 W
Värmelägen	Av (O), Kalluft (✿), Halv effekt (●), Full effekt (●●)
Termostat	Justerbar med frostskyddsläge (5°C)
Säkerhetsanordning	Inbyggd termisk brytare
Dubbla isolering	Ja
Väggmontering	Möjlig (endast modell HD3275)
Sladdförvaring	Inbyggt fack på baksidan
Indikatorlampa	Indikerar att enheten är påslagen
Kalluftsfunktion	Ja
Rengöring	Dammsug gallren regelbundet med en dammsugare
Säkerhetsavstånd	50 cm ovanför och på sidorna, 120 cm framför

Vanliga frågor - HD3275 PHILIPS

Hur monterar jag värmaren på väggen?

Använd medföljande väggfäste. Ta bort enheten från dess fäste genom att trycka den lilla fliken nedåt med en skruvmejsel. Fäst fästet på väggen enligt borrmärkena, sätt sedan tillbaka enheten på plats (klick).

Vad gör jag om enheten plötsligt stannar?

Det är troligen den termiska säkerhetsanordningen som har stängt av strömmen vid överhettning. Koppla ur enheten, låt den svalna i 30 minuter, kontrollera att gallren inte är blockerade, och sätt sedan tillbaka kontakten. Om problemet kvarstår, kontakta ett auktoriserat servicecenter.

Kan jag använda denna värmare i badrummet?

Ja, men endast om den är väggmonterad (modell HD3275) och placerad utanför färgade zoner (mer än 60 cm från badkar eller dusch). Kontrollerna får inte vara åtkomliga från vatten.

Hur ställer jag in termostaten?

Vrid ratten moturs för att höja temperaturen, medurs för att sänka den. För att hitta den idealiska inställningen, sätt termostaten på max, vrid sedan tills enheten stannar när önskad temperatur är uppnådd.

Vad betyder frostskyddsläget?

Det är en termostatposition som håller en temperatur på cirka 5°C. Den förhindrar frysning i ett rum, till exempel för att skydda rör, men värmaren måste placeras i omedelbar närhet.

Varför förblir indikatorlampan tänd även om enheten inte längre värmer?

Indikatorn visar att enheten är strömförsörjd. Även om termostaten eller säkerhetsanordningen har stängt av värmen, förblir lampan tänd så länge värmaren är inkopplad och omkopplaren inte är i av-läget (O).

Hur rengör jag värmaren?

Stäng av enheten och koppla ur den. Vänta tills den svalnat. Rengör utsidan med en fuktig trasa (utan att vatten tränger in). Dammsug luftintags- och utloppsgallren med en dammsugare med borstmunstycke, minst två gånger per år.

Vilka säkerhetsavstånd måste jag hålla?

Lämna ett fritt utrymme på 50 cm ovanför och på sidorna, och 120 cm framför enheten. Placera inget på värmaren och häng inget ovanför den. Håll den borta från gardiner, möbler eller andra brandfarliga föremål.

Hur förvarar jag nätsladden?

Använd förvaringsfacket på baksidan av enheten. Tryck in sladden i en av de tre avsedda slitsarna. OBS: Lämna inte sladden inuti under användning.

Kan jag använda en förlängningssladd?

Ja, men använd en 2-ledars förlängningssladd (värmaren har dubbel isolering) som klarar hög effekt (16A-220V eller 13A-240V). Rulla ut sladden helt för att undvika överhettning.

BRUKSANVISNING HD3275 PHILIPS

- Ha sidan 3 utvikt när ni läser bruksanvisningen.

Suomi Sivu 34

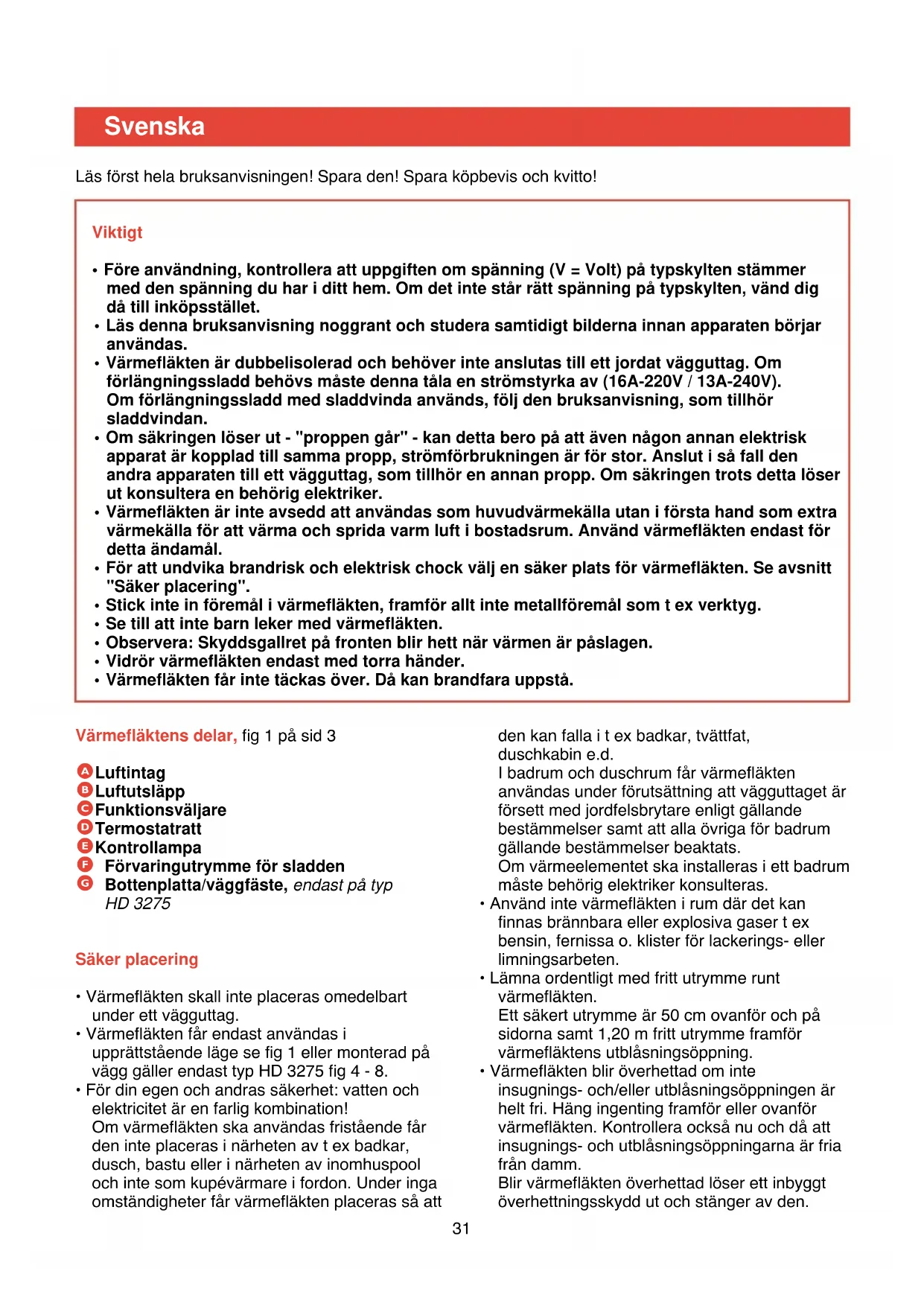

Läs först hela bruksanvisningen! Spara den! Spara köpbevis och kvitto!

Viktigt

• Före användning, kontrollera att uppgiften om spänning (V = Volt) på typskylten stämmer med den spänning du har i ditt hem. Om det inte står rätt spänning på typskylten, vänd dig då till inköpsstället.
• Läs denna bruksanvisning noggrant och studera samtidigt bilderna innan apparaten börjar användas.
• Värmefläkten är dubbelisolerad och behöver inte anslutas till ett jordat vägguttag. Om förlängningssladd behövs måste denna tåla en strömstyrka av (16A-220V / 13A-240V). Om förlängningssladd med sladdvinda används, följ den bruksanvisning, som tillhör sladdvindan.
• Om säkringen löser ut - "proppen går" - kan detta bero på att även någon annan elektrisk apparat är kopplad till samma propp, strömförbrukningen är för stor. Anslut i så fall den andra apparaten till ett vägguttag, som tillhör en annan propp. Om säkringen trots detta löser ut konsultera en behörig elektriker.
• Värmefläkten är inte avsedd att användas som huvudvärmekälla utan i första hand som extra värmekälla för att värma och sprida varm luft i bostadsrum. Använd värmefläkten endast för detta ändamål.
• För att undvika brandrisk och elektrisk chock välj en säker plats för värmefläkten. Se avsnitt "Säker placering".
• Stick inte in föremål i värmefläkten, framför allt inte metallföremål som t ex verktyg.
• Se till att inte barn leker med värmefläkten.
• Observera: Skyddsgallret på fronten blir hett när värmen är påslagen.
• Vidrör värmefläkten endast med torra händer.
• Värmefläkten får inte täckas över. Då kan brandfara uppstå.

Värmefläktens delar, fig 1 på sid 3

A Luftintag
B Luftutsläpp
Funktionsväljare
D Termostatratt
E Kontrollampa
F Förvaringutrymme för sladden
G Bottenplatta/väggfäste, endast på typ HD 3275

Säker placering

• Värmefläkten skall inte placeras omedelbart under ett vägguttag.
• Värmefläkten får endast användas i upprättstående läge se fig 1 eller monterad på vägg gäller endast typ HD 3275 fig 4 - 8.
• För din egen och andras säkerhet: vatten och elektricitet är en farlig kombination! Om värmefläkten ska användas fristående får den inte placeras i närheten av t ex badkar, dusch, bastu eller i närheten av inomhuspool och inte som kupévärmare i fordon. Under inga omständigheter får värmefläkten placeras så att

den kan falla i t ex badkar, tvättfat, duschkabin e.d.

I badrum och duschrum får värmefläkten användas under förutsättning att vägguttaget är försett med jordfelsbrytare enligt gällande bestämmelser samt att alla övriga för badrum gällande bestämmelser beaktats.

Om värmeelementet ska installeras i ett badrum måste behörig elektriker konsulteras.

• Använd inte värmefläkten i rum där det kan finnas brännbara eller explosiva gaser t ex bensin, fernissa o. klister för lackerings- eller limningsarbeten.
• Lämna ordentligt med fritt utrymme runt värmefläkten.
  Ett säkert utrymme är 50 cm ovanför och på sidorna samt 1,20 m fritt utrymme framför värmefläktens utblåsningsöppning.

• Värmefläkten blir överhettad om inte insugnings- och/eller utblåsningsöppningen är helt fri. Häng ingenting framför eller ovanför värmefläkten. Kontrollera också nu och då att insugnings- och utblåsningsöppningarna är fria från damm.
  Blir värmefläkten överhettad löser ett inbyggt överhettningsskydd ut och stänger av den.

• Placera värmefläkten så att inte sladden befinner sig i närheten av insug-och utblåsningsöppningen.

• Låt inte sprayburkar, brännbara ämnen eller andra värmekänsliga föremål stå i den varma luftströmmen.
• Ställ inte värmefläkten på matta med lång lugg.

2 60 cm 60 cm

3 60 cm 60 cm

Gäller endast typ HD 3275:

Om värmeelementet ska installeras i ett badrum måste behörig elektriker konsulteras.

• I badrum och duschrum får värmefläkten användas under förutsättning att vägguttaget är försett med jordfelsbrytare enligt gällande bestämmelser samt att alla övriga för badrum gällande bestämmelser beaktats.
• Strömbrytare och reglage får ej vara åtkomliga för en person som använder badkar eller dusch.
• Värmefläkten måste vara installerad utanför det färgade området se fig 2 och 3.

Förvaringsutrymme för nätsladden

Överskjutande del av nätsladden kan stoppas in i förvaringsutrymmet på baksidan av värmefläkten.

Observera: nätsladden ska vara utdragen ur förvaringsutrymmet när värmefläkten används.

Typ HD 3274:

- Du kan fixera sladden genom att trycka in den i något av de tre spåren (F).

Typ HD 3275

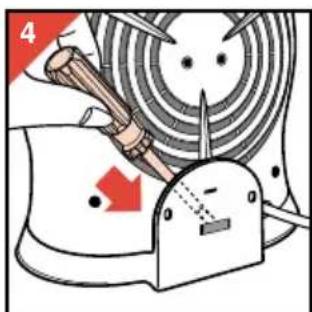

- Skjut, med hjälp av en liten skruvmejsel, ned den lilla klacken fig 4

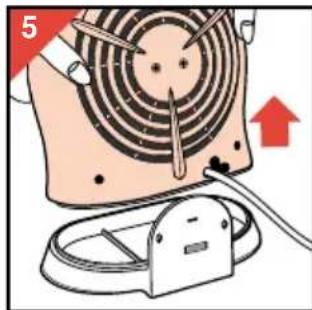

och ta bort värmefläkten från bottenplattan/ väggfästet (G) fig 5.

• Sladden kan låsas i ett av de tre spåren på värmefläktens baksida (F).
• Skjut tillbaka värmefläkten i bottenplattan/väggfästet, tills det hörs ett "klick" fig 8.

Väggmontering, gäller endast typ HD 3275

Värmefläkten kan användas fristående men kan även monteras på en vägg med hjälp av bottenplattan/väggfästet (G).

Väggen skall vara tillräckligt kraftig, slät och brandsäker.

• Skjut, med hjälp av en liten skruvmejsel, ned den lilla klacken fig 4 och ta bort värmeelementet från bottenplattan/ väggfästet (G), fig 5.

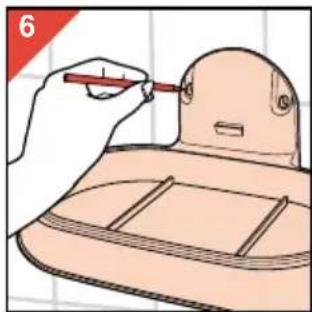

• Använd bottenplattan/väggfästet som mall och märk ut var borrhålen skall vara, fig 6.

• Borra hålen och montera bottenplattan/väggfästet med skruv och lämplig plugg, fig 7.
• Skjut tillbaka värmefläkten i bottenplattan/väggfästet, tills det hörs ett "klick", fig 8.

Användning

Med funktionsväljaren (C), termostatratten (D) kan följande inställningar göras:

Funktionsväljare (C)

O = Avstängd. Både fläkten och de två värmeelementen är avstängda.

✿ = Kalluft. Endast fläkten går, värmen är avstängd.

- = Varmluft. För gradvis uppvärmning. ECO läge (halv effekt): Fläkten och en värmeslinga är inkopplade.

● ● = Het luft. För snabb uppvärmning. Full effekt: Fläkten och två värmeslingor är inkopplade.

Termostatratt (D)

Med termostatratten kan man välja rumstemperatur, som sedan hålls konstant med små variationer.

Med funktionsväljaren i läge ● eller ●● startar fläkten automatiskt så snart temperaturen i rummet blir lägre än vad som motsvaras av termostatrattens läge och blåser varmluft med halv eller full effekt.

Så snart rumstemperaturen motsvarar inställt läge stannar fläkten och värmen stängs av.

Vrid termostatratten moturs för högre temperaturinställning eller medurs för lägre temperaturinställning.

Termostatratten kan ställas om medan fläkten är igång.

Gör så här för att finna den idealiska termostatinställningen:

- Vrid termostatratten till maximalt läge. Vrid moturs så långt det går.

- Så snart du uppnått lämplig rumstemperatur vrid termostatratten långsamt medurs tills värmefläkten stannar.

* = Antifrostläge. Det här läget motsvarar termostatens minimiläge (ungefär +5 ∞C) och kan användas för att hålla temperaturen i värmefläktens omedelbara närhet frostfri. Ställ värmefläkten nära den plats där temperaturen måste hållas över fryspunkten t ex nära ett rör som kan frysa.

Observera: När kalluftläget ♣ används D så ska termostatratten (D) vara i sitt högsta läge.

Kontrollampa

- Kontrollampan (E) lyser när värmefläkten är ansluten till eluttag och funktionsomkopplaren står i annat läge än O.

- Kontrollampan slocknar om funktionsväljaren (C) ställs i läge O eller om stickproppen dras ur vägguttaget.

- Kontrollampan lyser alltid om värmefläkten är ansluten till eluttag och funktionsomkopplaren står i något annat läge än O, även om inställda temperaturen har uppnåtts och termostaten stängt av värmefläkten.

Av samma skäl kommer kontrollampan att lysa även om överhettningsskyddet löst ut och värmefläkten stannat.

Överhettningsskydd

Värmefläkten är skyddad mot överhettning med ett inbyggt överhettningsskydd, som löser ut och stänger av om värmeslingorna skulle bli för varma.

Om så sker, gör så här:

- Kontrollera först att det inte var termostaten som stoppade värmefläkten. Vrid termostatratten till max läget.

Om inte värmefläkten startar har överhettningsskyddet löst ut.

- Dra ut stickproppen ur vägguttaget.

- Låt värmefläkten stå och kallna i 30 minuter.

- Kontrollera att värmefläkten är placerad på rätt sätt.

- Kontrollera om damm eller något annat hindrar luftströmmen. Om nödvändigt rengör skyddsgallren med dammsugare, se avsnittet "Rengöring".

- Sätt stickproppen i vägguttaget och starta värmefläkten igen.

Om överhettningsskyddet löser ut igen:

- Drag ut stickproppen ur vägguttaget.

- Lämna värmefläkten till av Philips rekommenderad serviceverkstad eller återförsäljare för kontroll.

Rengöring

- Ställ funktionsväljaren (C) i läge O avstängd.

- Dra ut stickproppen ur vägguttaget.

- Låt värmefläkten kallna.

- Värmefläktens utsida kan torkas av med en väl urvriden fuktig trasa. Se till att inget vatten kommer in i värmefläkten.

- Rengör skyddsgallren vid insugnings- och utblåsningsöppningarna regelbundet med en dammsugare. Använd dammsugarens dammborste. Skyddsgallren skall vid normal användning rengöras minst två gånger om året.
