HD3275 - Riscaldamento PHILIPS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stufetta ventilata
Marca	Philips
Modello	HD3275
Uso	Riscaldamento supplementare
Alimentazione	220-240 V ~, 50/60 Hz
Potenza massima	2000 W
Posizioni di riscaldamento	Spento (O), Aria fredda (✿), Mezza potenza (●), Piena potenza (●●)
Termostato	Regolabile con posizione antigelo (5°C)
Dispositivo di sicurezza	Tagliacircuito termico integrato
Doppio isolamento	Sì
Fissaggio a parete	Possibile (solo modello HD3275)
Avvolgimento del cavo	Compartimento integrato sul retro
Spia luminosa	Indica l'accensione
Ventilazione fredda	Sì
Pulizia	Spolverare le griglie con un aspirapolvere regolarmente
Distanza di sicurezza	50 cm sopra e ai lati, 120 cm davanti

Domande frequenti - HD3275 PHILIPS

Come installare il radiatore a parete?

Usa il supporto a parete fornito. Rimuovi l'apparecchio dal supporto spingendo verso il basso il piccolo labbro con un cacciavite. Fissa il supporto al muro rispettando i fori di perforazione, quindi rimetti l'apparecchio in posizione (clic).

Cosa fare se l'apparecchio si ferma improvvisamente?

Probabilmente il dispositivo di sicurezza termica ha interrotto l'alimentazione in caso di surriscaldamento. Scollega l'apparecchio, lascialo raffreddare per 30 minuti, controlla che le griglie non siano ostruite, poi ricollegalo. Se il problema persiste, contatta un centro autorizzato.

Posso usare questo radiatore in bagno?

Sì, ma solo se montato a parete (modello HD3275) e posizionato fuori dalle aree colorate (a più di 60 cm dalla vasca o dalla doccia). I comandi non devono essere accessibili dall'acqua.

Come regolare il termostato?

Ruota la manopola in senso antiorario per aumentare la temperatura, in senso orario per abbassarla. Per trovare l'impostazione ideale, porta il termostato al massimo, poi ruotalo finché l'apparecchio non si ferma quando viene raggiunta la temperatura desiderata.

Cosa significa la posizione 'antigelo'?

È una posizione del termostato che mantiene una temperatura di circa 5°C. Permette di evitare il congelamento in una stanza, ad esempio per proteggere i tubi, ma il radiatore deve essere posizionato nelle immediate vicinanze.

Perché la spia luminosa rimane accesa mentre l'apparecchio non riscalda più?

La spia indica che l'apparecchio è sotto tensione. Anche se il termostato o il dispositivo di sicurezza hanno interrotto il riscaldamento, la spia rimane accesa finché il radiatore è collegato e l'interruttore non è sulla posizione spento (O).

Come pulire il radiatore?

Spegni l'apparecchio e scollegalo. Aspetta che si raffreddi. Pulisci l'esterno con un panno umido (senza far entrare acqua). Spolvera le griglie di ingresso e uscita dell'aria con un aspirapolvere munito di bocchetta per spazzole, almeno due volte all'anno.

Quali sono le distanze di sicurezza da rispettare?

Lascia uno spazio libero di 50 cm sopra e ai lati, e di 120 cm davanti all'apparecchio. Non appoggiare nulla sul radiatore e non sospendere nulla sopra. Tienilo lontano da tende, mobili o altri oggetti infiammabili.

Come riporre il cavo di alimentazione?

Usa il compartimento di riporre situato sul retro dell'apparecchio. Spingi il cavo in una delle tre fessure previste. Attenzione: non lasciare il cavo all'interno durante l'uso.

Posso usare una prolunga?

Sì, ma usa una prolunga a 2 conduttori (il radiatore è a doppio isolamento) in grado di supportare un'alta potenza (16A-220V o 13A-240V). Srotola completamente la prolunga per evitare il surriscaldamento.

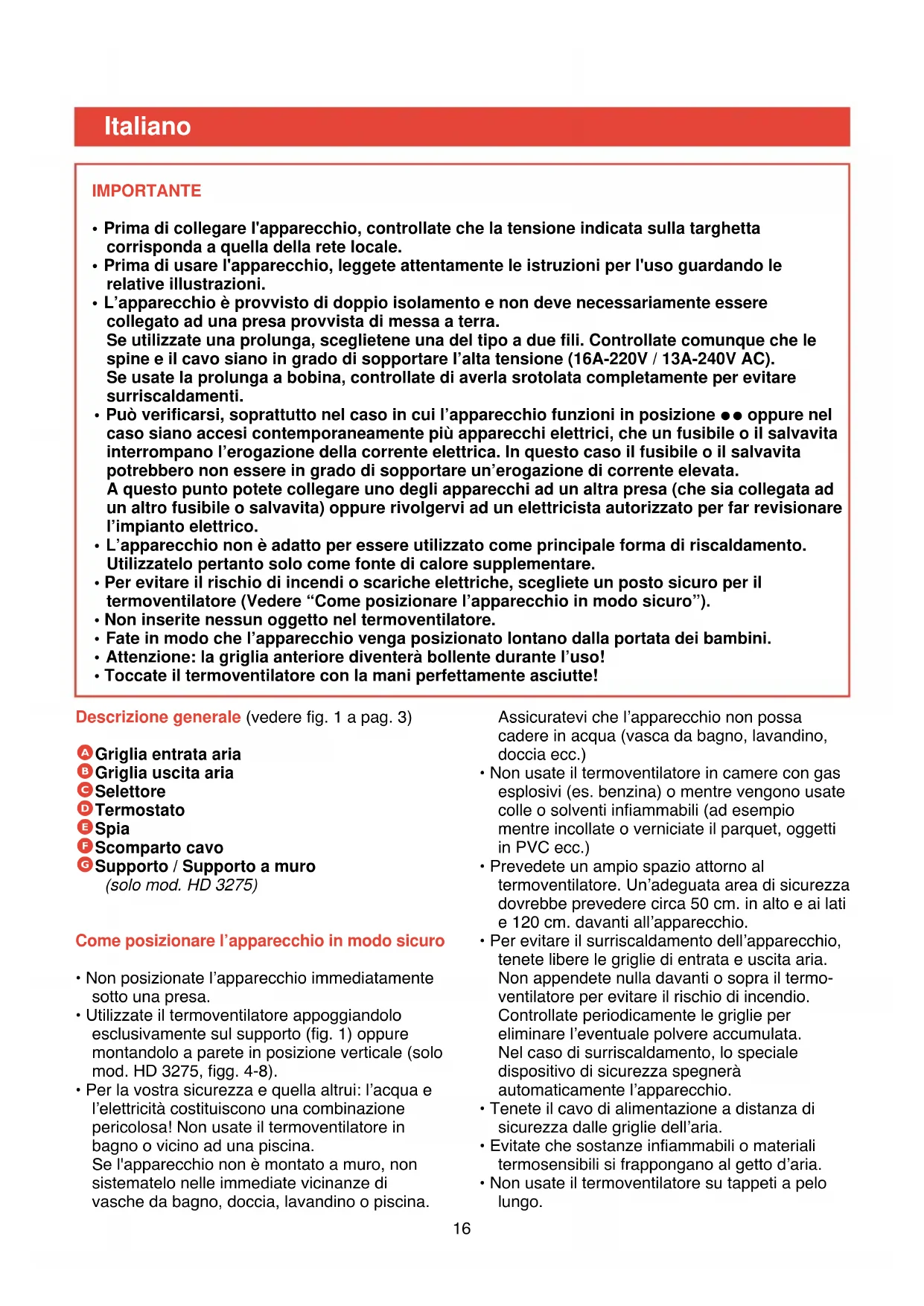

MANUALE UTENTE HD3275 PHILIPS

- Prima di usare l'apparecchio, aprite le pagina 3 e leggete attentamente le istruzioni per l'uso.

Español Página 19

• Prima di collegare l'apparecchio, controllate che la tensione indicata sulla targhetta corrisponda a quella della rete locale.
• Prima di usare l'apparecchio, leggete attentamente le istruzioni per l'uso guardando le relative illustrazioni.
• L'apparecchio è provvisto di doppio isolamento e non deve necessariamente essere collegato ad una presa provvista di messa a terra.

Se utilizzate una prolunga, sceglietene una del tipo a due fili. Controllate comunque che le spine e il cavo siano in grado di sopportare l'alta tensione (16A-220V / 13A-240V AC). Se usate la prolunga a bobina, controllate di averla srotolata completamente per evitare surriscaldamenti.

- Può verificarsi, soprattutto nel caso in cui l'apparecchio funzioni in posizione ●● oppure nel caso siano accesi contemporaneamente più apparecchi elettrici, che un fusibile o il salvavita interrompano l'erogazione della corrente elettrica. In questo caso il fusibile o il salvavita potrebbero non essere in grado di sopportare un'erogazione di corrente elevata. A questo punto potete collegare uno degli apparecchi ad un altra presa (che sia collegata ad un altro fusibile o salvavita) oppure rivolgervi ad un elettricista autorizzato per far revisionare l'impianto elettrico.

- L'apparecchio non è adatto per essere utilizzato come principale forma di riscaldamento. Utilizzatelo pertanto solo come fonte di calore supplementare.

- Per evitare il rischio di incendi o scariche elettriche, scegliete un posto sicuro per il termoventilatore (Vedere “Come posizionare l’apparecchio in modo sicuro”).

- Non inserite nessun oggetto nel termoventilatore.

- Fate in modo che l'apparecchio venga posizionato lontano dalla portata dei bambini.

- Attenzione: la griglia anteriore diventerà bollente durante l'uso!

- Toccate il termoventilatore con la mani perfettamente asciutte!

Descrizione generale (vedere fig. 1 a pag. 3)

A Griglia entrata aria
B Griglia uscita aria
Selettore
D Termostato
E Spia
F Scomparto cavo
G Supporto / Supporto a muro

(solo mod. HD 3275)

Come posizionare l'apparecchio in modo sicuro

• Non posizionate l'apparecchio immediatamente sotto una presa.
• Utilizzate il termoventilatore appoggiandolo esclusivamente sul supporto (fig. 1) oppure montandolo a parete in posizione verticale (solo mod. HD 3275, figg. 4-8).
• Per la vostra sicurezza e quella altrui: l'acqua e l'elettricità costituiscono una combinazione pericolosa! Non usate il termoventilatore in bagno o vicino ad una piscina.

Se l'apparecchio non è montato a muro, non sistematelo nelle immediate vicinanze di vasche da bagno, doccia, lavandino o piscina.

Assicuratevi che l'apparecchio non possa cadere in acqua (vasca da bagno, lavandino, doccia ecc.)

• Non usate il termoventilatore in camere con gas esplosivi (es. benzina) o mentre vengono usate colle o solventi infiammabili (ad esempio mentre incollate o verniciate il parquet, oggetti in PVC ecc.)
• Prevedete un ampio spazio attorno al termoventilatore. Un'adeguata area di sicurezza dovrebbe prevedere circa 50 cm. in alto e ai lati e 120 cm. davanti all'apparecchio.
• Per evitare il surriscaldamento dell'apparecchio, tenete libere le griglie di entrata e uscita aria. Non appendete nulla davanti o sopra il termoventilatore per evitare il rischio di incendio. Controllate periodicamente le griglie per eliminare l'eventuale polvere accumulata. Nel caso di surriscaldamento, lo speciale dispositivo di sicurezza spegnerà automaticamente l'apparecchio.
• Tenete il cavo di alimentazione a distanza di sicurezza dalle griglie dell'aria.
• Evitate che sostanze infiammabili o materiali termosensibili si frappongano al getto d'aria.
• Non usate il termoventilatore su tappeti a pelo lungo.

2 60 cm 60 cm

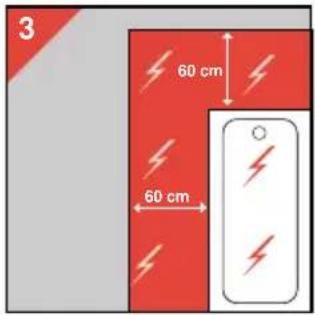

3 60 cm 60 cm

Solo per il mod. HD 3275:

Se avete intenzione di usare l'apparecchio in bagno, ricordate di installarlo:

• in modo che gli interruttori e gli altri dispositivi di controllo non possano essere raggiunti da persone nella vasca da bagno o sotto la doccia;
• al di fuori delle zone colorate (figg. 2 e 3).

Come riporre il cavo

Il cavo in eccesso può essere riposto premendolo nell'apposito scomparto posto nella parte posteriore del termoventilatore.

NOTA: Non usate l'apparecchio senza prima aver srotolato completamente il cavo.

Modello HD 3274:

- Potete fissare il cavo premendolo in una delle tre fessure (F).

4

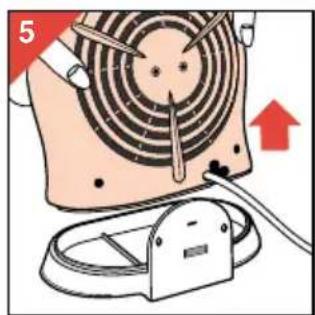

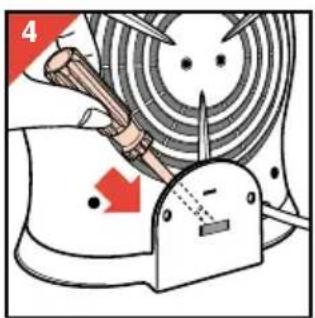

• Spingete la linguetta verso il basso (fig. 4) utilizzando un piccolo cacciavite e togliete l'apparecchio dal suo supporto / supporto a muro (G) (fig. 5).
• Potete fissare il cavo premendolo in una delle tre fessure (F).
• Posizionate l'apparecchio correttamente sul supporto /supporto a muro ("Click!") (fig. 8).

Montaggio a parete (solo mod. HD 3275)

Questo modello può essere appoggiato sull'apposito supporto oppure montato a muro, utilizzando lo speciale supporto fornito (G). Verificare che la parete sia solida, liscia e resistente al fuoco.

• Spingete la linguetta verso il basso (fig. 4) utilizzando un piccolo cacciavite e togliete l'apparecchio dal suo supporto / supporto a muro (fig. 5).

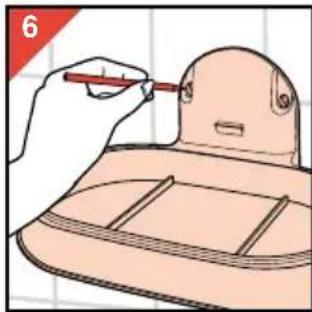

• Utilizzate il supporto come dima per segnare i fori (fig. 6).

• Eseguite i fori e fissate il supporto alla parete utilizzando le viti e i tasselli (fig. 7).
• Posizionate l'apparecchio correttamente sul supporto ("Click!") (fig. 8).

Come usare l'apparecchio

Il selettore (C) e il termostato (D) vi permetteranno di selezionare le seguenti funzioni:

Selettore (C)

O="OFF" - Il ventilatore e le due resistenze sono spenti.
✿= "Aria fredda" - È acceso soltanto il ventilatore.
●= "Aria tiepida" per un riscaldamento graduale. Posizione ECO (metà potenza): sono accesi il ventilatore e una delle resistenze.
●●= "Aria calda" per un riscaldamento rapido. Piena potenza: sono accese le due resistenze e il ventilatore.

Termostato (D)

Mediante il termostato è possibile impostare una temperatura ambiente costante. Quando il selettore è impostato in posizione ●oppure ●●, il termoventilatore si accenderà automaticamente (utilizzando rispettivamente la media o la piena

potenza) non appena la temperatura ambiente scenderà al di sotto di quella impostata.

Non appena verrà raggiunta la temperatura prevista, l'apparecchio si spegnerà automaticamente.

Ruotate la manopola in senso antiorario per impostare una temperatura superiore e in senso orario per impostare una temperatura inferiore. Durante l'uso, è inoltre possibile regolare il termostato.

Per individuare l'impostazione ideale del termostato:

Per prima cosa, mettete la manopola nella posizione massima (ruotate in senso antiorario fino a quando si blocca la manopola).

Non appena avrete raggiunto la temperatura desiderata, ruotate la manopola in senso orario fino a quando il termoventilatore non si spegnerà.

✿ = posizione “Frost-free”. Questa posizione corrisponde all’impostazione minima prevista per il termostato (circa + 5°C) e può essere usata per non far gelare la zona posta nelle immediate vicinanze dell’apparecchio. Per evitare che i tubi gelino, ad esempio, collocate l’apparecchio accanto a questi ultimi e selezionate questa posizione.

Nota: Se utilizzate la posizione “Aria fredda”, ricordate di impostare il termostato nella posizione massima.

Spia

• Quando l'apparecchio è collegato alla presa di corrente e acceso in posizione ✝, ●oppure ●●, si accenderà la spia (E).
• La spia rimarrà accesa fino a quando il termoventilatore non verrà spento mettendo il selettore (C) in posizione O oppure togliendo la spina dalla presa.
• La spia rimarrà accesa anche quando verrà raggiunta la temperatura impostata e il termostato spegnerà l'apparecchio per indicare che il termoventilatore è ancora collegato e in posizione "acceso" (♣, ● oppure ●●).
• Per lo stesso motivo, la spia rimarrà accesa anche quando il dispositivo di sicurezza interverrà spegnendo l'apparecchio.

Dispositivo di sicurezza contro il surriscaldamento

Per evitare eventuali danni e rischi dovuti al surriscaldamento, lo speciale dispositivo di sicurezza interromperà l'erogazione di corrente non appena le resistenze diventeranno troppo calde.

In questo caso:

- controllate che non sia stato il termostato a spegnere il termoventilatore. Impostate quindi il termostato sulla posizione massima.

Se il termoventilatore non si accende, significa che è stato attivato il dispositivo di sicurezza.

• Togliete la spina dalla presa di corrente.
• Lasciate raffreddare il termoventilatore per circa 30 minuti.
• Controllate che il termoventilatore sia stato posizionato in modo corretto.
• Controllate che il flusso d'aria non sia ostruito. Se necessario, pulite le griglie con un aspirapolvere.
• Rimettete la spina nella presa e riaccendete l'apparecchio.

Nel caso il dispositivo di sicurezza spenga nuovamente l'apparecchio:

• Togliete la spina dalla presa di corrente.
• Fate controllare il termoventilatore presso un Centro d'Assistenza Philips o un rivenditore autorizzato.

Pulizia

• Mettete il selettore (C) in posizione O per spegnere l'apparecchio.
• Togliete la spina dalla presa di corrente.
• Lasciate raffreddare il termoventilatore.
• Per pulire l'esterno dell'apparecchio, potete utilizzare un panno umido. Fate in modo che non entri dell'acqua all'interno dell'apparecchio.
• Pulite regolarmente le griglie di entrata e uscita aria (con un uso normale almeno due volte all'anno) con un aspirapolvere, su cui avrete montato l'accessorio a spazzola.
