Marca	Philips
Modello	HD3454
Tipo di prodotto	Convettere elettrico
Categoria	Riscaldamento
Alimentazione elettrica	220-240 V, 50/60 Hz (verificare targa dati)
Funzioni principali	Riscaldamento per convezione, termostato regolabile, protezione antigelo, sicurezza termica
Livelli di calore	Eco (medio) e massimo
Termostato	Regolabile da 1 a 10 (minimo a massimo)
Protezione antigelo	Sì, posizione termostato minimo (circa +5°C)
Dispositivo di sicurezza termica	Spegnimento automatico in caso di surriscaldamento
Montaggio a parete	Possibile con supporti a parete forniti
Piedini	Rimovibili per uso verticale
Ripiegamento del cavo	Sì, integrato
Manutenzione e pulizia	Scollegare, pulire l'esterno con un panno umido, aspirapolvere per griglie d'aria
Precauzioni di sicurezza	Non coprire, spazio di 20 cm intorno, non usare vicino all'acqua, non inserire oggetti
Tipo HD3455 (variante)	Il modello HD3455 è dotato di una ventola Turbo per accelerare il riscaldamento

Domande frequenti - HD3454 PHILIPS

Come installare il convettore Philips HD3454?

Prima dell'uso, montare i piedini se posizionato verticalmente. Per il fissaggio a parete, praticare dei fori e fissare i supporti a parete. Assicurare uno spazio libero di 20 cm intorno all'apparecchio. Non posizionare sotto una presa di corrente.

Quali sono le precauzioni di sicurezza da rispettare?

Non coprire mai l'apparecchio, non utilizzarlo vicino a vasca da bagno o piscina, non toccare con mani bagnate. Lasciare libere le prese d'aria. Utilizzare su una superficie stabile.

Come regolare la temperatura?

Utilizzare la manopola del termostato (F) da 1 (minimo) a 10 (massimo). Per trovare la temperatura ideale, regolare prima al massimo, poi abbassare lentamente fino a quando l'apparecchio si ferma.

Cosa fare se l'apparecchio si ferma improvvisamente?

Verificare prima il termostato. Se è in posizione bassa, aumentarlo. Se l'apparecchio non riparte, il dispositivo di sicurezza termica potrebbe essersi attivato. Scollegare, lasciare raffreddare 5 minuti, ricollegare.

Come pulire il convettore?

Scollegare e attendere il raffreddamento. Pulire l'esterno con un panno umido. Utilizzare un aspirapolvere con una spazzola per le griglie di entrata e uscita dell'aria. Non far entrare acqua.

Posso usare l'apparecchio in bagno?

No, l'uso vicino a vasca da bagno, doccia o piscina è vietato a causa del rischio di elettrocuzione.

Come attivare la protezione antigelo?

Posizionare l'apparecchio vicino al tubo da proteggere, metterlo in posizione di riscaldamento (● o ●) e regolare il termostato al minimo (posizione 水, circa +5°C).

Come fissare l'apparecchio a parete?

Utilizzare i supporti a parete forniti. Praticare dei fori, fissare i supporti con viti e tasselli, quindi appendere il convettore. Avvitare le viti di sicurezza sui lati.

Cosa significa la spia luminosa?

La spia si accende quando l'apparecchio è in funzione. Rimane accesa anche quando il termostato arresta l'elemento riscaldante, indicando che l'apparecchio è sotto tensione.

Quali sono i diversi livelli di calore?

L'interruttore C offre un livello "Eco" (medio) e l'interruttore D offre il livello massimo. Il modello HD3455 dispone anche di un interruttore Turbo per un'uscita d'aria forzata.

MANUALE UTENTE HD3454 PHILIPS

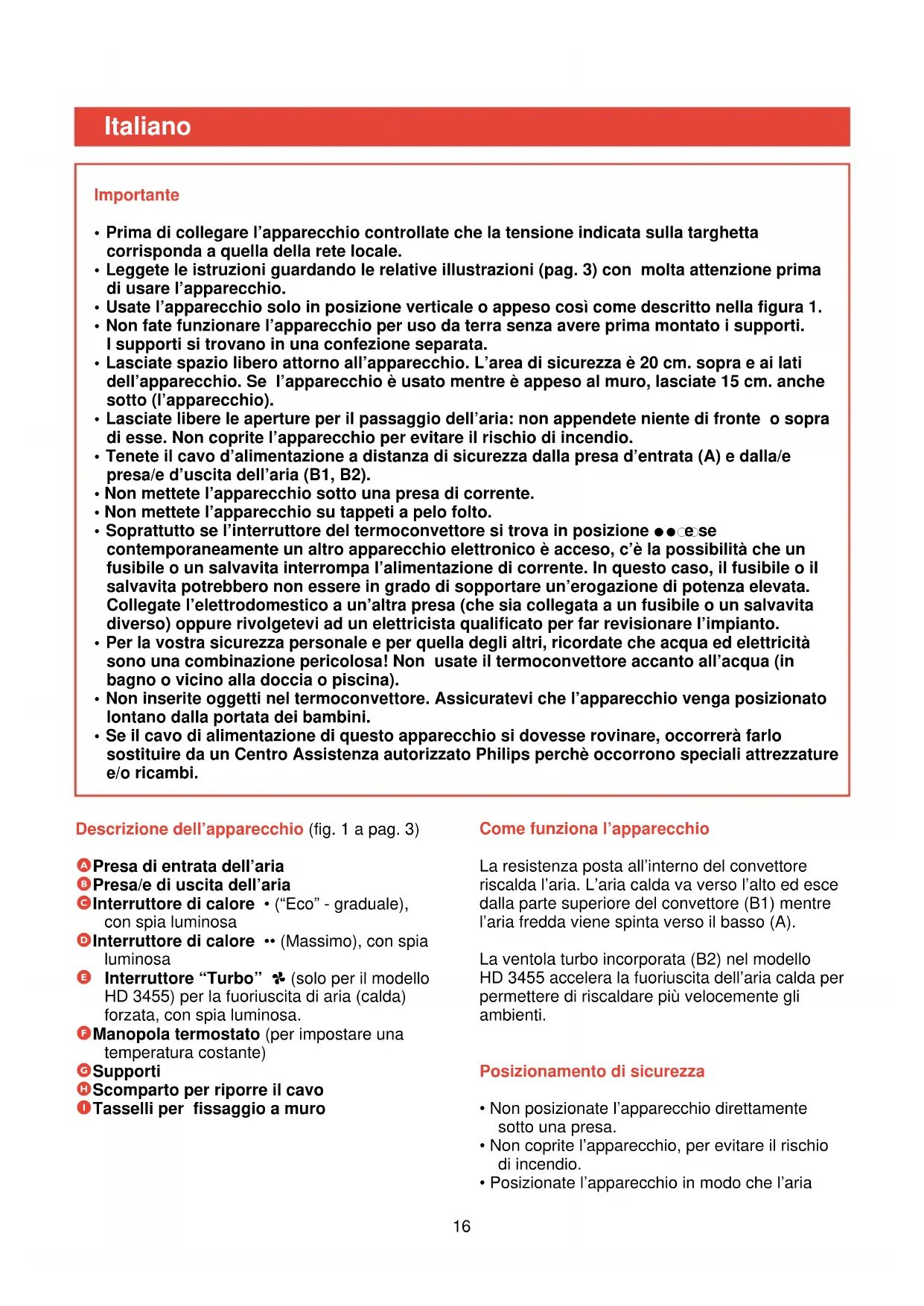

• Prima di usare l'apparecchio, aprite la pagina 3 e leggete attentamente le istruzioni per l'uso.

Espanol Página 19

• Prima di collegare l'apparecchio controllate che la tensione indica sulla targhetta corrisponda a quella della rete locale.
• Leggete le istruzioni guardando le relative illustrazioni (pag. 3) con molta attenzione prima di usare l'apparecchio.
• Usate l'apparecchio solo in posizione verticale o appesoosi come descritto nella figura 1.
• Non fate funzionare l'apparecchio per uso da terra senza avere prima montato i supporti. I supporti si trovano in una confezione separata.
• Lasciate spazio libero attorno all'apparecchio. L'area di sicurezza è 20 cm. sopra e ai lati dell'apparecchio. Se l'apparecchio è usato nelle appeso al muro, lasciate 15 cm.anche除去 (l'apparecchio).
• Lasciate libero le aperture per il passaggio dell'aria: non appendete niente di fronte o sopra di esse. Non coprite l'apparecchio per evitare il rischio di incendio.
• Tenete il cavo d'alimentazione a distance di sicurezza alla presa d'entrata (A) e alla/e presa/e d'uscita dell'aria (B1, B2).
• Non mettete l'apparecchio sotto una presa di corrente.
• Non mettete l'apparecchio su tappeti a belo folto.
• Soprattutto se l'interruttore del termoconvertatore si trovava in posizione ● ● se contemporaneamente un'alto appearecchio elettronico è acceso, c'è la possibilità che un fusabile o un salvavita interrompa l'alimentazione di corrente. In questo caso, il fusabile o il salvavita potrebbero non essere in grado di sostortare un'erogazione di potenza elevata. Collegate l'elettrodomestico a un'altra presa (ché sia collegata a un fusabile o un salvavita diverso) oppure rivolgetevi ad un elettricista qualificato per far revisionare l'impianto.
• Per la vostra sicurezza personale e per quella degli altri, ricordate che acqua ed elettricità sono una combinazione pericolosa! Non usate il termoconverttre accanto all'acqua (in bagno o vicino alla doccia o piscina).
• Non inserte oggetti nel termoconvettore. Assicuratevi che l'apparecchio venga posizionato lontano alla portata dei bambini.
• Se il cavo di alimentazione di quello apparecchio si dovesse rovinare, occorrera farlo sostituire da un Centro Assistenza autorizzato Philips perché occorreono speciali attrezzature e/o ricambi.

Descrizione dell'apparecchio (fig. 1 a pag. 3)

Presa di entrata dell'aria
Presa/e di uscita dell'aria
Interruttore di calore · ("Eco" - graduale), con spia luminosa
Interruttore di calorie (Massimo), con spia luminosa
Interruttore "Turbo" (solo per il modello HD 3455) per la fuoriuscita di aria (calda) forzata, con spia luminosa.
F Manopola termostato (per impostare una temperatura costante)
Supporti
Scomparto per ripore il cavo
Tasselli per fissaggio a muro

Come funziona l'apparecchio

La resistenza posta all'interno del convettore riscalda l'aria. L'aria calda va verso l'alto ed esce alla parte superiore del convettore (B1) nella aria fredda viene spinta verso il basso (A).

La ventola turbo incorpORA (B2) nel modello HD 3455 accelera la fuoriuscita dell'aria calda per permettere di riscaldare più velocamente gli ambienti.

Posizionamento di sicurezza

Non posizionate l'apparecchio direttamente除去 una presa.
- Non coprite l'apparecchio, per evitare il rischio di incendio.
- Posizionate l'apparecchio in modo che l'aria

possa entrare ed uscire senza ostruzioni.

• Scegliete unippo sicuro per evitare scosse elettriche e il rischio di incendio. Toccate l'apparecchio con le mani perfettamente asciutte.
• L'apparecchio più essere usato come unità independente mediate gli appositi supporti (G). Naturalmente più essere fissato ad un muro (antincendio) usingle apposite viti e i tasselli (I). La parete deve essere solida, liscia e antincendio.

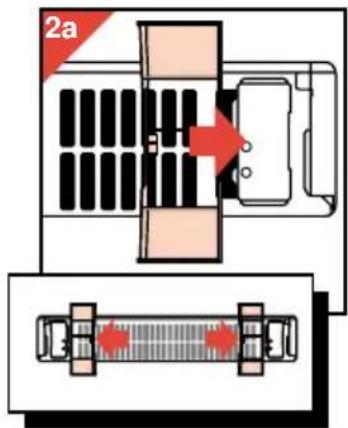

Come montare i supporti (fig. 2a)

• Montate i due supporti (G) prima di usare l'apparecchio per la primaolta. (Non montate i supporti se desiderate l'apparecchio fissato al muro).
• Fate scivolare i due supporti negli apposti spazi sono a quando sentirete un "Click!".

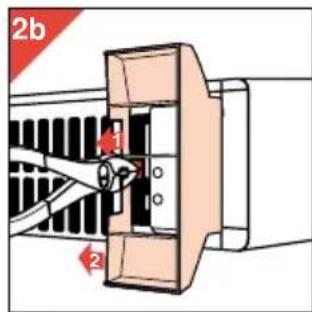

Come togliere i supporti (per trasportare, riporre o fissare al muro l'apparecchio) (Fig. 2b)

• Spingete la linguetta.
  verso l'alto usando un
  paio di tenaglie,
  facendo scivolare il
  supporto fuori
  dall'apposto spazio.

Fissaggio a muro

• Trapanate e fissate l'attacco al muro usando viti e tasselli (fig. 3).

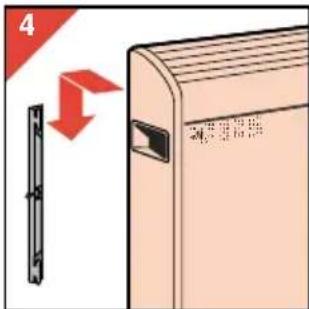

• Fate scivolare l'apparecchio nella posizione corretta (fig. 4).

• Fissate l'apparecchio ai lati con due viti (fig. 5).

• Attenzione: non direzionate versuso l'alto il cavo di alimentazione posto sul retro dell'apparecchio fissato a muro.

Come usare I'apparecchio

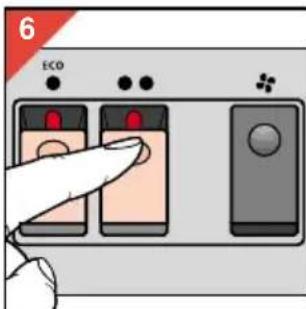

• Accendete l'apparecchio selezionando la posizione · o (fig. 6). Scegliete la posizione per riscaldare più rapidamente.

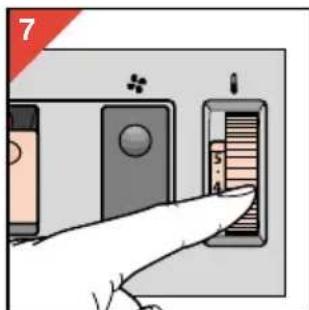

• Impostate il termostato utilizzato l'apposita manopola (F) (fig. 7). (Posizione 10 = massimo; posizione 念 = minimo). A partire da quello momento, l'apparecchio manterrà invariata la temperatura dell'aria selezionat specnendosi a ripetizio Potete comunique rego l'uso.

Per trovare l'impostazione maggiornente adatta alle loro esigenze:

• Per prima casa, spostate la manopola sulla posizione 10 (= massimo).
• Non appena avrete trovato la temperatura più adatta, girate la manopola del termostato lentamente fino a quando l'apparecchio non si spegne.

• Quando l'apparecchio è collegato alla presa di alimentazione ed è stato accesso selezionando o ..., la spia luminosa si accenderà.

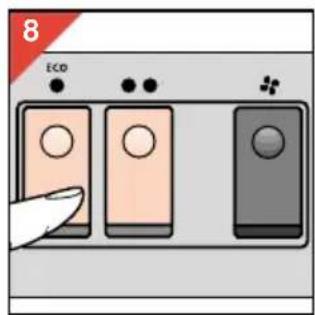

• La spia luminosa resterà accesa fine a quando l'apparecchio non verrà spento riportando l'interru-tore (C) o (D) nella posizione originale (fig. 8) o staccando la spina alla presa.
• Perindicare che l'apparecchio è ancorta collegato e che si trova nella posizione "acceso" (o o), la spia luminosa restera illuminata al raggiungimento della temperatura impostata. Aquel punto, il termostato spegnerà l'apparecchio.

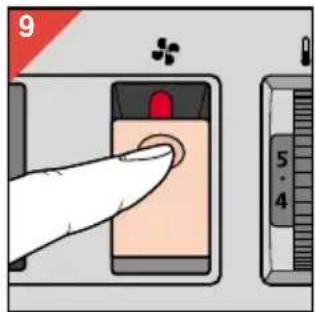

Tipo HD 3455: Posizione "Turbo" (fig. 9)

Per far aumento più rapidamente la temperature, potete accendere la ventola posta sulla presa di uscita dell'aria (B2). In questo modo il flusso d'aria calda potra fuoriuscire più

rapidamente, soprattutto se avrete selezionato la posizione .. Non dimenticate inoltre di selezionare la manopola del termostato (F) sulla temperatura desiderata.

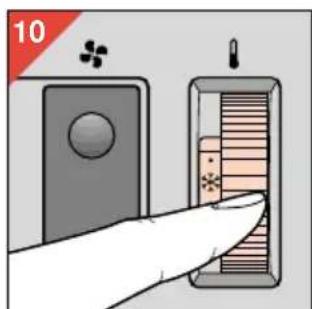

Regolazione antigelo (fig. 10)

Se ad esempio volete evitare che le tubazioni dell'acqua gelino:

-Posizionate l'apparecchio (in posizione verticale) vicino al tubo dell'acqua.

• Accendete l'apparecchio selezionando l'interruttore · o · (in base alle dimensioni della stanza, possibile correnti d'aria e temperatura minima prevista).

• Regolate il disco del termostato sulla posizione 12 (ad esempio sulla regolazione minima del termostato, circa +5^ ). Questa posizione può essere usata per evitare che geli la zona immediatamente vicino all'apparecchio.

Dispositivo di sicurezza antisurrriscaldamento

Per prevenire danni ed evitare rischi dovuti al surriscaldamento, il dispositorio di sicurezza antisurriscaldamento toglie corrente appena le resistenze diventano troppo calde.

Se si presenta una simile evenienza:

• Per prima casa assicuratevi che non sia stato il termostato a spegnere l'apparecchio. Regolate il termostato mettendolo sulla posizione massima. Se l'apparecchio non si accende, vuol dire che il dispositivo di sicurezza è stato inserito.
• Togliete la spina alla presa di alimentazione.
• Lasciare raffreddare l'apparecchio per 5 minuti.
• Inserite nuovamente la spina nella presa di alimentazione e riaccendete l'apparecchio.

Se il dispositorio di sicurezza dovesse specnere nuovamente l'apparecchio:

• Fate controllare l'apparecchio contattando il Centro di Assistenza Philips o il vosto rivenditore di fiducia.

Pulizia

• Prima di procedere alle operazioni di pulizia, togliete la spina alla presa di alimentazione e aspettate che l'apparecchio si raffreddi.
• Pulite le parti esterne dell'apparecchio con un panno umido. Fate attenzione a non far entrare acqua nell'apparecchio.
• Pulite regolarmente la presa d'entrata (A) e se necessarioanche le prese di uscita (B1,B2) con un aspirapolvere su cui avrete montato l'accessorio a spazzola con setole lunghe.
