Marke	Philips
Modell	HD3454
Produkttyp	Elektrischer Konvektor
Kategorie	Heizung
Stromversorgung	220-240 V, 50/60 Hz (Typenschild prüfen)
Hauptfunktionen	Konvektionsheizung, einstellbarer Thermostat, Frostschutz, Wärmesicherheit
Heizstufen	Eco (mittel) und Maximum
Thermostat	Einstellbar von 1 bis 10 (Minimum bis Maximum)
Frostschutz	Ja, Thermostat-Minimumstellung (ca. +5°C)
Wärmesicherheitsvorrichtung	Automatische Abschaltung bei Überhitzung
Wandmontage	Möglich mit mitgelieferten Wandhalterungen
Füße	Abnehmbar für vertikale Nutzung
Kabelaufbewahrung	Ja, integriert
Pflege und Reinigung	Stecker ziehen, Außenseite mit feuchtem Tuch reinigen, Staubsauger für Luftgitter
Sicherheitsvorkehrungen	Nicht abdecken, 20 cm Abstand, nicht in der Nähe von Wasser verwenden, keine Gegenstände einführen
Typ HD3455 (Variante)	Modell HD3455 verfügt über einen Turbo-Lüfter zur schnelleren Erwärmung

Häufig gestellte Fragen - HD3454 PHILIPS

Wie installiere ich den Philips HD3454 Konvektor?

Vor Gebrauch die Füße montieren, wenn vertikal aufgestellt. Für Wandmontage Löcher bohren und Wandhalterungen befestigen. Freiraum von 20 cm um das Gerät. Nicht unter eine Steckdose stellen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Decken Sie das Gerät niemals ab, verwenden Sie es nicht in der Nähe einer Badewanne oder eines Pools, berühren Sie es nicht mit nassen Händen. Lassen Sie die Lufteinlässe frei. Stellen Sie es auf eine stabile Oberfläche.

Wie stelle ich die Temperatur ein?

Verwenden Sie den Thermostatknopf (F) von 1 (Minimum) bis 10 (Maximum). Um die ideale Temperatur zu finden, stellen Sie sie zuerst auf Maximum und dann langsam herunter, bis das Gerät stoppt.

Was tun, wenn das Gerät plötzlich stoppt?

Überprüfen Sie zuerst den Thermostat. Wenn er auf niedriger Position steht, erhöhen Sie ihn. Wenn das Gerät nicht neu startet, könnte die Wärmesicherheitsvorrichtung ausgelöst worden sein. Ziehen Sie den Stecker, lassen Sie es 5 Minuten abkühlen, schließen Sie es wieder an.

Wie reinige ich den Konvektor?

Ziehen Sie den Stecker und warten Sie auf Abkühlung. Reinigen Sie die Außenseite mit einem feuchten Tuch. Verwenden Sie einen Staubsauger mit Bürste für die Lufteinlass- und -auslassgitter. Lassen Sie kein Wasser eindringen.

Kann ich das Gerät im Badezimmer verwenden?

Nein, die Verwendung in der Nähe einer Badewanne, Dusche oder eines Pools ist wegen Stromschlaggefahr verboten.

Wie aktiviere ich den Frostschutz?

Stellen Sie das Gerät in die Nähe der zu schützenden Leitung, schalten Sie es auf Heizposition (● oder ●) und stellen Sie den Thermostat auf Minimum (Stellung 水, ca. +5°C).

Wie befestige ich das Gerät an der Wand?

Verwenden Sie die mitgelieferten Wandhalterungen. Bohren Sie Löcher, befestigen Sie die Halterungen mit Schrauben und Dübeln, dann hängen Sie den Konvektor auf. Schrauben Sie die Sicherheitsschrauben an den Seiten fest.

Was bedeutet die Kontrollleuchte?

Die Kontrollleuchte leuchtet, wenn das Gerät in Betrieb ist. Sie bleibt an, auch wenn der Thermostat das Heizelement ausschaltet, und zeigt an, dass das Gerät unter Spannung steht.

Welche verschiedenen Heizstufen gibt es?

Der Schalter C bietet die Stufe "Eco" (mittel) und der Schalter D bietet die maximale Stufe. Das Modell HD3455 verfügt auch über einen Turbo-Schalter für erzwungene Luftausgabe.

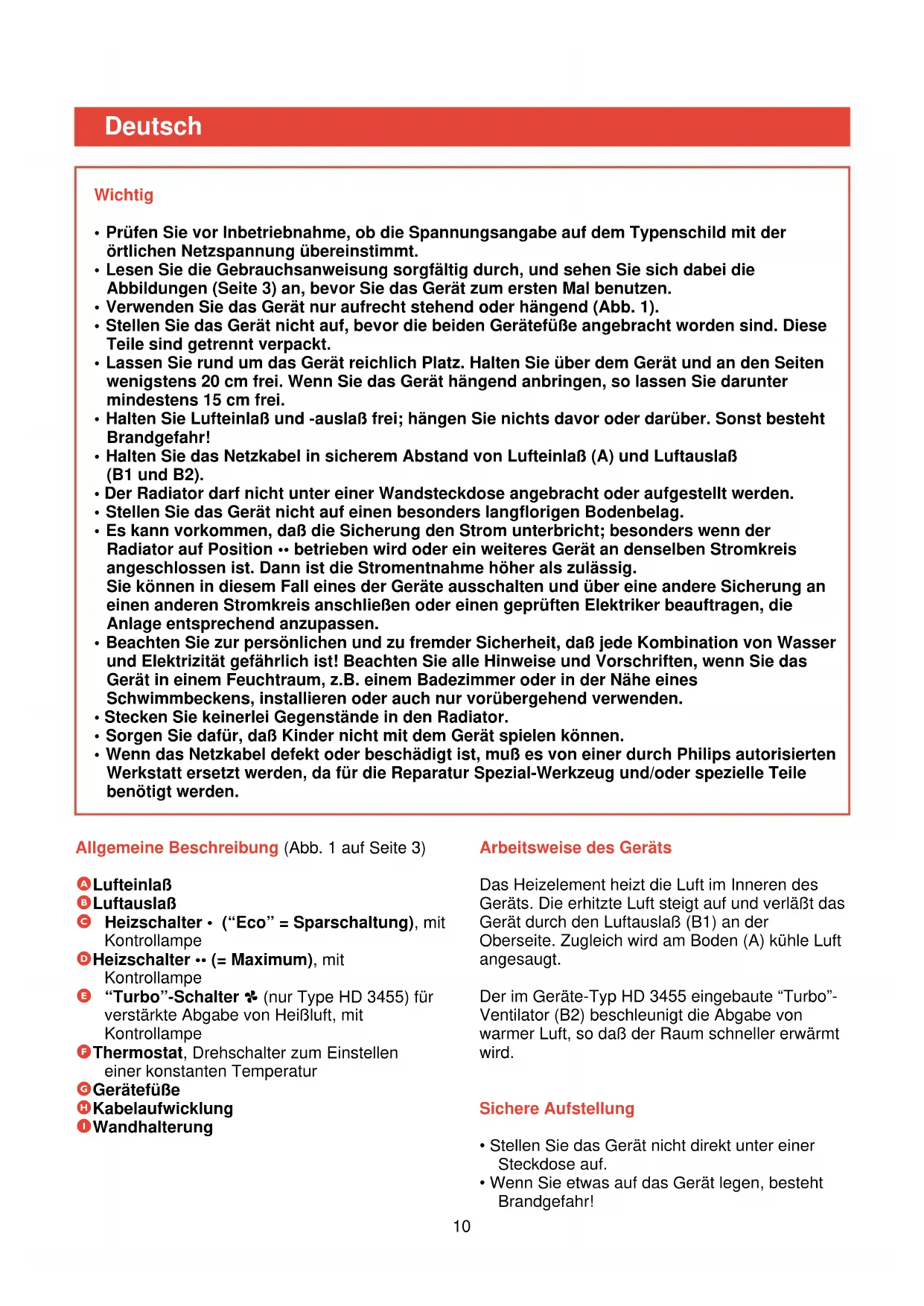

BEDIENUNGSANLEITUNG HD3454 PHILIPS

Schlagen Sie beim Lesen der Gebrauchsanweisung Seite 3 auf.

• Prüfen Sie vor Inbetriebnahme, ob die Spannungsangabe auf dem Typenschild mit der örtlichen Netzspannung übereinstimmt.
• Lesen Sie die Gebrauchsanweisung sorgfältig durch, und sehen Sie sich damit die Abbildungen (Seite 3) an, bevor Sie das Gerät zum ersten Mal benutzen.
• Verwenden Sie das Gerät nur aufrecht stehend oder hangend (Abb. 1).
• Stellen Sie das Gerät nicht auf, bevor die beiden Geräteufe angebracht worden sind. Diese Teile sind getrennt verpackt.
• Lassen Sie rund um das Gerät reichlich Platz. Halten Sie über dem Gerät und an den Seiten wichtstens 20 cm frei. Wenn Sie das Gerät hangend anbringen, so setzen Sie darunter mindestens 15 cm frei.
• Halten Sie Luftseinlauf und -auslauf frei; hängen Sie nichts davor oder darüber. Sonst besteht Brandgefahr!
• Halten Sie das Netzkabel in sicheren Abstand von Luftteinlaß (A) und Luftauslalb (B1 und B2).
• Der Radiatorarf nicht unter einer Wandsteckdose angebracht oder aufgestellt werden.
• Stellen Sie das Gerät nicht auf einen besonders langflorigen Bodenbelag.
• Es kann vorkommen, daß die Sicherung den Strom unterbricht; besonderss wenn der Radiator auf Position ... betrieben wird oder ein weiteres Gerät an denselben Stromkreis angeschlossen ist. Dann ist die StromentnahmeHigher als zulässig. Sie können in thisem Fall eines der Geräte ausschalten und über eine andere Sicherung an einen anderen Stromkreis anschließen oder einen geprüften Elektriker beauftragen, die Anlage entsprechend anzupassen.
• Beachten Sie zur persönlichen und zu fremder Sicherheit, daß jeder Kombination von Wasser und Elektrizität gefährlich ist! Beachten Sie alle Hinweise und Vorschriften, wenn Sie das Gerät in einem Feuchtraum, z.B. einem Badezimmer oder in der Höhe eines Schwimmbeckens, installmenten oder auch nur vorübergehend verwenden.
• Stecken Sie keinerlei Gegenstände in den Radiator.
• Sorgen Sie davon, daß Kinder nicht mit dem Gerät spielten können.
• Wenn das Netzkabel defekt oder beschädigt ist, muß es von einer durch Philips autorisierten Werkstatt ersetzt werden, da für die Reparatur Spezial-Werkzeug und/oder spezielle Teile benötigt werden.

Allgemeine Beschreibung (Abb. 1 auf Seite 3)

LufteinlaB

B Luftauslaß

Heizschalter · ("Eco" = Sparschaltung), mit Kontrollampe
Heizschalter · · ( = Maximum), mit Kontrollampe
“Turbo”-Schalter (nur Type HD 3455) für verstärkte Abgabe von Heißluft, mit Kontrollampe
FThermostat, Drehschalter zum Einstellen einer konstanten Temperatur
GerätefuBe
Kabelaufwicklung
Wandhalterung

Arbeitsweise des Geräts

Das Heizelement heizt die Luft im Inneren des Geräts. Die erhitzte Luft steigt auf und verläßt das Gerät durch den Luftauslauf (B1) an der Oberseite. Zugleich wird am Boden (A) kühle Luft angesaugt.

Der im Geräte-Typ HD 3455 eingebaute "Turbo-Ventilator (B2) beschleunigt die Abgabe von warmer Luft, so daß der Raum schneller erwärtm wird.

Sichere Aufstellung

• Stellen Sie das Gerät nicht direkt unter einer Steckdose auf.

• Wenn Sie etwas auf das Gerät legen, besteht Brandgefahr!

• Stellen Sie das Gerät so auf, daß kühle Luft frei einströmen und warme Luft frei ausströmen kann.

• Stellen Sie das Gerät so auf, daß keine Gefahr für einen elektrischen Schlag oder Brandgefahr besteht. Berühren Sie das Gerät nur mit trockenen Handen.
  Das Gerät kann mit Hilfe der Gerätefuße (G) freistehend aufgestellt werden, kann aber auch an einer Wand angebracht werden. Die Wand muß fest, flach und feuerfest sein. Verwenden Sie dazu die mitgelieferte Halterung (I).

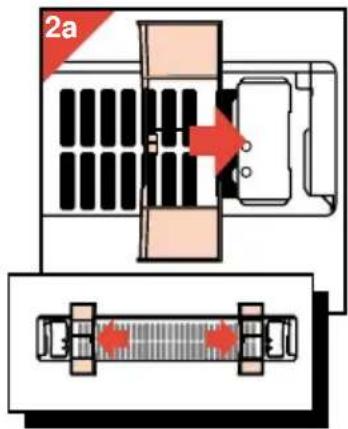

Gerätefuß anbringen (Abb. 2a)

Wenn Sie das Gerät nicht an der Wand anbringen, sondern auf dem Boden stehend aufstellen wollen, so bringen Sie vor dem ersten Gebrauch die beiden Geräteufe (G) an.

• Schieben Sie die beiden Geräteufe fest in die hierfür vorgesehen Fassungen ("Klick").

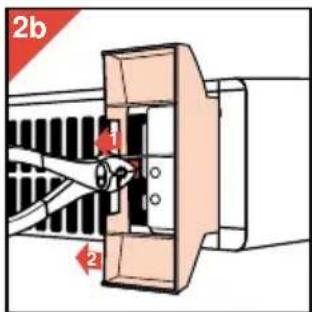

GerätefuBe abnehmen

(Abb. 2b)
zum Transport, zur Aufbewährung oder zur Anbringung an einer Wand.
- Halten Sie die Feder mit einer Zange nach oben gedrückt, und schieben Sie den Gerätefuß vom Gerät ab.

Gerät fest installieren

• Bohren Sie die LÖcher und befestigen Sie die Wandhalterung unter Verwendung passender Dübel und Schrauben (Abb. 3).

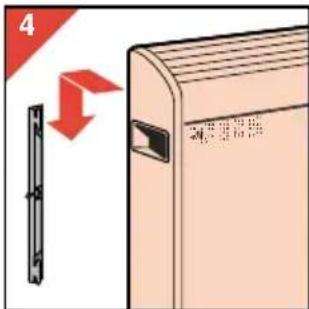

• Schieben Sie das Gerät genau auf die Wandhalterung (Abb. 4).

• Sichern Sie das Gerät mit den beiden Schrauben an den beiden Seiten der Wandhalterung (Abb. 5).

Wichtig: Führer Sie das Netzkabel nicht an der Rückseite eines an der Wand angebrachten Radiator

Gebrauch des Geräts

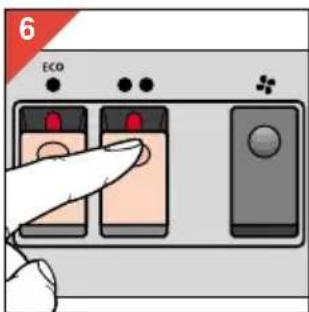

• Drücken Sie den Schalter (C) • zum allmählichen oder (D) • zum schnellen Aufheizen (Abb. 6).

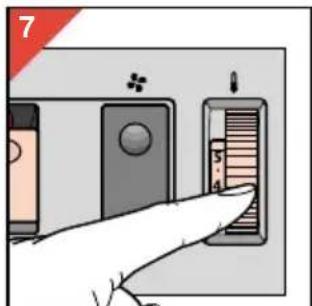

• Mit dem Schalter (F) des Thermostaten stellen Sie eine konstante Temperatur ein (Abb. 7). Position 10 = Maximum ; Position Minimum.

Der Radiator hält dann die Temperatur seiner Umgebung auf dem eingestellen Wert, indem er sich von Zeit zu Zeit einschaltet und wieder ausschaltet.

Dieser Schalter kann bei eingeschalteten Gerät bedient werden.

Verfahren Sie wie folgt, um die Ihnen angenehme Temperatur einzustellen:

• Stellen Sie den Thermostaten zunachst auf 10 (= Maximum).
• Sobald die gewünschte Temperatur erreicht ist, drehen Sie den Schalter langsam darüber, bis

sich das Gerät ausschaltet. Ist das Gerät an das Netz angeschlüssen und der Schalter auf • oder • eingestellt, so leuchtet die entsprechende Kontrollampe auf.

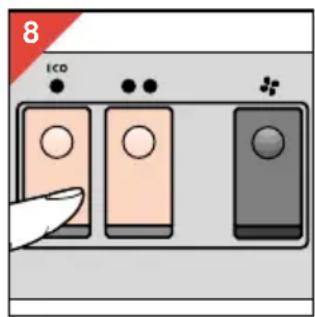

Die Kontrollampe leuchtet weiter, bis das Gerät mit dem Schalter (C) bzw. (D) ausgeschaltet wird (Abb. 8) oder der Stecker aus der Steckdose gezogen wird bzw. der Strom ausfällt.

• Sobald die eingestellte Temperatur erreicht ist und der Thermostat die Heizelemente ausgeschaltet hat, leuchtet die Kontrollampe weiter, um anzuzeigen, daß das Gerät noch (auf • oder auf *) eingeschaltet ist.

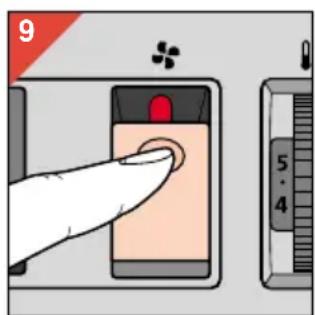

Nur Type HD 3455: "Turbo"-Einstellung (Abb.9)

Damit die Temperatur Schneller steigt, können Sie den Ventilator an der zusätzlichen Öffnung (B2) zuschalten. Die Kontrollampe in thism Schalter leuchtet dann auf.

Durch den eingebauten Ventilator wird die Um-

wätzung der bereits Luft beschleunigt, insbesondere bei Position Vergessen Sie nicht, den Thermostaten (F) auf die von Ihnen gewünschte Temperatur einzustellen.

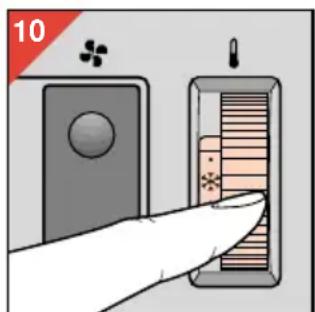

Frostschutz-Einstellung (Abb.10)

Wenn Sie z.B. davon sorgen wollen, daß eine Wasserleitung nicht einfriert ...

• stellen Sie den Radiator (aufrecht!) in die Höhe dieser Wasserleitung;
• schalten Sie, je nach Großbe des Raumes, vermutlichem Luftdurch Kaltegrad, das Gerä
• stellen Sie den Drehschalter (F) auf ※ , das entspricht ca. +5^ C. Mit dieser Einstellung hält

der Radiator die unmittelbare Umgebung frostfrei.

Überhitzungsschutz

Um Risiken und Schäden zu vermeiden, die durch starke Erhitzung entstehen, schaltet der Überhitzungsschutz das Gerät aus, sobald die Heizelemente sich zu stark erhitzen.

Sollte dies geschehen, so verfahrens Sie wie folgt:

• Vergewissern Sie sich zunachst, ob nicht der Thermostat das Gerät ausgeschelt hat. Stellen Sie dazu den Thermostatssalter (F) auf die höchste Position ... Wird das Gerät dann nicht eingeschelt, hat tatsächlich der Überhitzungsschutz das Gerät ausgeschelt.
• Ziehen Sie den Netzstecker aus der Steckdose.
• Lassen Sie das Gerät 5 Minuten abkühlen.
• Prufen Sie, ob der Radiator vorschrifsmäßig aufgestellt ist.
• Stecken Sie den Netzstecker wieder in die Steckdose und schalten Sie das Gerät ein.

Wird das Gerät daraufufhin wieder ausgeschaltet, so ...

• ziehen Sie den Netzstecker aus der Steckdose und
• lassen Sie das Gerät von Ihrm Philips-Händler oder vom Philips Service Centre in Ihrm Lande überprüfen.

Reinigung

• Ziehen Sie den Netzstecker aus der Steckdose, und setzen Sie das Gerät ausreichend abkühlen.
• Sie können das Außer des Gehäuses mit einem angefeuchteten Tuch abwischen. Achten Sie darauf, daß kein Wasser in das Innere des Geräts eindringt.
• Reinigen Sie Luftteinlaß-(A) und Luftauslaffnung (B1 und gfs. auch B2) mit einem Staubsauger, unter Verwendung der Langhaarbürste.
