HD3454 - Aquecimento PHILIPS - Manual de utilização gratuito

Marca	Philips
Modelo	HD3454
Tipo de produto	Convector elétrico
Categoria	Aquecimento
Alimentação elétrica	220-240 V, 50/60 Hz (verificar placa de características)
Funções principais	Aquecimento por convecção, termóstato ajustável, proteção anti-gelo, segurança térmica
Níveis de aquecimento	Eco (médio) e máximo
Termóstato	Ajustável de 1 a 10 (mínimo a máximo)
Proteção anti-gelo	Sim, posição mínima do termóstato (cerca de +5°C)
Dispositivo de segurança térmica	Corte automático em caso de sobreaquecimento
Montagem na parede	Possível com suportes de parede fornecidos
Pés	Amovíveis para utilização vertical
Arrumação do cabo	Sim, integrada
Manutenção e limpeza	Desligar, limpar exterior com pano húmido, aspirador para grelhas de ar
Precauções de segurança	Não cobrir, espaço de 20 cm em redor, não utilizar perto de água, não inserir objetos
Tipo HD3455 (variante)	Modelo HD3455 dispõe de um ventilador Turbo para acelerar o aquecimento

Perguntas frequentes - HD3454 PHILIPS

Como instalar o convector Philips HD3454?

Antes da utilização, monte os pés se colocado verticalmente. Para fixação na parede, faça furos e fixe os suportes de parede. Assegure um espaço livre de 20 cm em redor do aparelho. Não coloque debaixo de uma tomada elétrica.

Quais são as precauções de segurança a respeitar?

Nunca cubra o aparelho, não o utilize perto de uma banheira ou piscina, não toque com as mãos molhadas. Deixe as entradas de ar livres. Utilize numa superfície estável.

Como ajustar a temperatura?

Utilize o botão do termóstato (F) de 1 (mínimo) a 10 (máximo). Para encontrar a temperatura ideal, ajuste primeiro ao máximo, depois baixe suavemente até o aparelho parar.

O que fazer se o aparelho parar subitamente?

Verifique primeiro o termóstato. Se estiver na posição baixa, aumente. Se o aparelho não reiniciar, o dispositivo de segurança térmica pode ter sido acionado. Desligue, deixe arrefecer 5 minutos, religue.

Como limpar o convector?

Desligue e aguarde o arrefecimento. Limpe o exterior com um pano húmido. Use um aspirador com escova para as grelhas de entrada e saída de ar. Não deixe entrar água.

Posso usar o aparelho numa casa de banho?

Não, a utilização perto de uma banheira, chuveiro ou piscina é proibida devido ao risco de eletrocussão.

Como ativar a proteção anti-gelo?

Coloque o aparelho perto da conduta a proteger, coloque-o em posição de aquecimento (● ou ●) e ajuste o termóstato ao mínimo (posição 水, cerca de +5°C).

Como fixar o aparelho na parede?

Utilize os suportes de parede fornecidos. Faça furos, fixe os suportes com parafusos e buchas, depois pendure o convector. Aparafuse os parafusos de segurança nos lados.

O que significa o indicador luminoso?

O indicador acende quando o aparelho está em funcionamento. Permanece aceso mesmo quando o termóstato desliga o elemento de aquecimento, indicando que o aparelho está sob tensão.

Quais são os diferentes níveis de aquecimento?

O comutador C oferece um nível "Eco" (médio) e o comutador D oferece o nível máximo. O modelo HD3455 dispõe também de um comutador Turbo para uma saída de ar forçada.

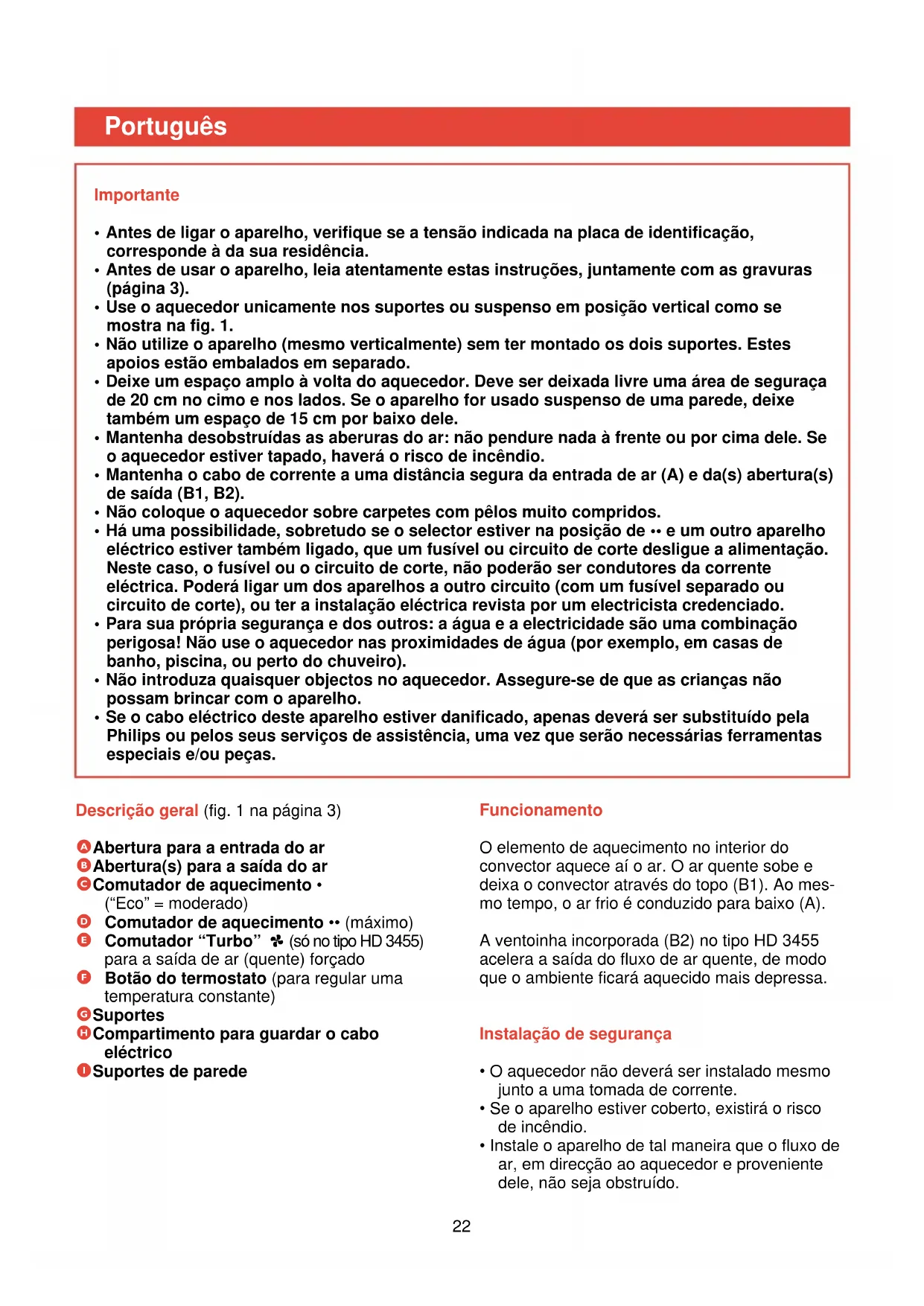

MANUAL DE UTILIZADOR HD3454 PHILIPS

• Antes de ligar o aparelho, verifique se a tensão indica na placá de identificação, corresponde à da sua residência.
• Antes de usar o aparelho, leia atentamente estas instruções, jintamente com as gravuras (pagina 3).
• Use o aquecedor unicamente nos suportes ou suspenso em posicao vertical como se sua na fig. 1.
• Não utilize o aparecido (mesmo verticalmente) sem ter montado osinous suportes. Estes apoios está embalados emeparado.
• Deixe um esapo amplo à volta do aquecedor. Deve ser deixada livre uma area de segura de 20 cm no cimo e nos lados. Se o aparecido for uso suspenso de uma parede, deixe también um esapo de 15 cm por baixo dele.
• Mantenha desobstruidas as aberuras do ar: não pendure nada àrente ou por cima dele. Se o aquecedor estiver tapado, havara o risco de incência.
• Mantenha o cabo de corrente a uma distância segura da entrada de ar (A) e da(s) abertura(s) de saída (B1, B2).
• Não coloque o aquecedor sobre carpetes com pêlos muito compridos.
• Ha uma possibidade, sobretudo se o selector estiver na posicao de · · · e um outras aparheiro eletrico estiver tambem ligado, que um fusivel ou circuito de corte deslige a alimentacao. Neste caso, o fusivel ou o circuito de corte, não poderao ser conducores da corrente eletrica. Poderá ligar um dos aparelhos a outras circuito (com um fusivel分开o ou circuito de corte), ou ter a instalação eletrica revista por um electricista credenciado.
• Para sua和个人 ação e dos outros: a água e a electricidade são uma combinação perigosa! Não use o aqueductor nas proximidades de água (por exemplo, em casas de banho, piscina, ou perto do chuveiro).
• Não introduza quaisquer objectos no aquecedor. Assegure-se de que as crianças não possam brincar com o aparelho.
• Se o cabo eletricobrate aparelho estiver danificado, apenasdeera ser substituido pela Philips ou Pelosi seuis servicos de assistencia,uma vez que sera necessarias ferramentas especialis e/ou peças.

Descrição geral (fig. 1 na págnina 3)

A Abertura para a entrada do ar
Abertura(s) para a saía do ar
Comutador de aquecimiento · ("Eco" = moderado)
Comutador de aquecimiento (máximo)
Comutador "Turbo" (só no tipo HD 3455) para a saía de ar (quente) forçado
F Botão do termostato (para regular uma temperatura constante)
Suportes
Compartimento para guardar o cabo electrico
Suportes de parede

Funcimiento

O elemento de aquecimento no interior do convector aquece a o ar. O ar quente sobre e deixa o convector através do topo (B1). Ao mesmo tempo, o ar frio é conduzido para baixo (A).

A ventoinha incorpora (B2) no tipo HD 3455 acelera a saida do fluxo de ar quente, de modo que o ambiente ficará aquecido mais depressa.

Instalacao de seguranca

• O aquecedor não devará ser instalado mesmo jusqu'à uma tomada de corrente.
• Se o aparelho estiver coberto, existirá o risco de incência.

• Instale o aparelho de tal maneira que o fluxo de ar, em direcção ao aquecedor e proveniente dele, não seja obstruido.

• Escolha um local seguro para fazer Choques eletricos e incendios. Manuseie somente o aquecedor se tiver as mês secas.

• Este aparelho pode ser uso sem estar fixo, através dos suportes (G). No entanto, también pode ser instalado numa parede (à prova de fogo!), por meio dos suportes para parede (I). Esta parede terá de ser solida, lisa e à prova de fogo.

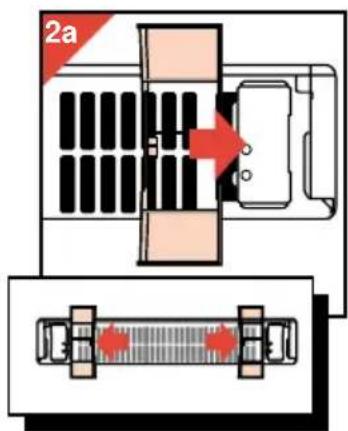

Montagem dos suportes (fig. 2a)

Monte osdoes suportes (G)antes de usar o aquecedor pela primeira vez.

• Faça deslizar osinousupportes nosorificios especialiasede ser ouvido um"Clique!".

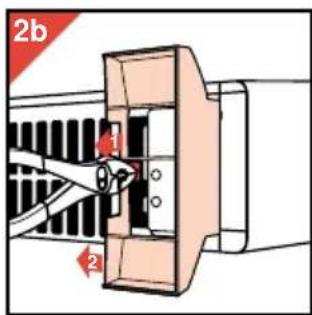

Desmontagem dos suportes

(Para transporte, arrumaçao ou montagem na parede. Fig. 2b)

• Puxe a patilha para cima por meio de das pinas quando for fazendo deslizar o suporte para fora do ponto de fixação.

Montagem na parede

• Faça os furos e fixe os doit suportes na parede, usingo os parafusos e asbuchas (fig.3).

• Faça deslizar correctamente o aparecido nos suportes (fig. 4).

• Prenda com osinous parafudos nos lados dos suportes (fig. 5).

Funcimiento

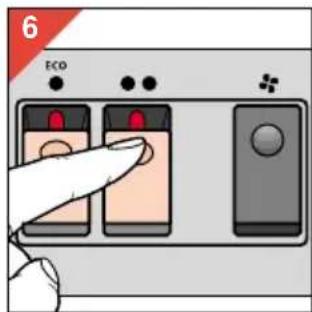

• Ligue a corrente, colocando o comutador em • ou em ** (fig. 6). Na posicao ** o aquecimento é mais rápido.

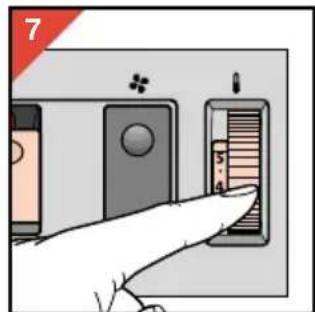

• Regule(before o termostato atraves do respectivo botao (F) (fig.7). (Posicao 10 = Tmaximo, posicao 念 minimo). Como resultado, o aquecedor mantera o ar ambiente na temperatura regulada, ligando e desligando er Poderaralterararegula duranteofuncaoamen

Para encontrar a sua regulação ideal do termostato:

• Primeiro coloque o botão na posicao 10 (= maximo).
• Assim que a temperatura se tiver tornado Comfortavel, baixe suavamente o botao do termostato até que o aquecedor se deslige.

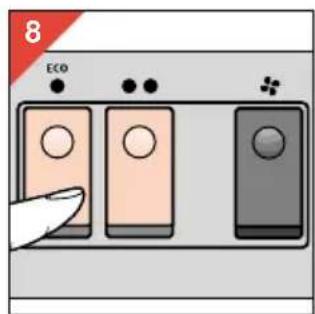

Para desligar: coloque o comutador (C) ou (D) na posicao original queinha anterior-mente (fig. 8).

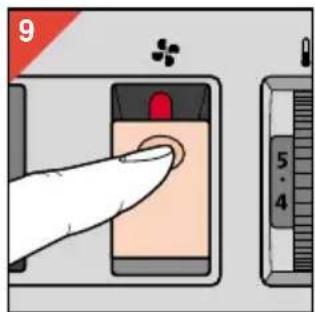

Tipo HD 3455: posicao "Turbo" (fig.9)

Para encontrar que a temperatura suba mais depressa, poderá ligar a ventoinha de modo a fazer uma saía extra de ar (B2).

Isto acelerar o fluxo de ar aquecido, especialmente se a regulação · · de

aquecimiento tiver sido selecciónada.
Não se esqueça de quando regular o botão do termostato (F) para a temperatura desejada.

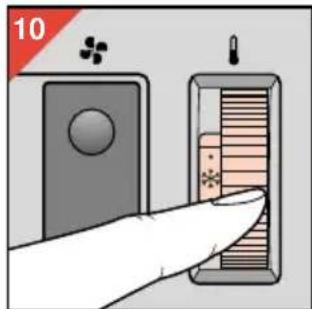

Regulação “Anti-Frost” (fig. 10)

Se, por exemple, quer evaporar que a agua congele dentro dos canos de sua casa:

• Coloque o aparelho (ao alto) jinto do cano;
• Ligue o aquecedor escolhendo · ou (consoante o tamanho da sala, a capacidade

do cano e a temperatura minima esperada); Regule o botao do termostato na posicao * (isto é, na regulação minima do termostato, ou seja, aprox. +5^ C).Esta posicao pode ser usada para manter as proximidades imediatas do aquecedor isentes de geada.

Para evaporar danos e risco de sobreaquecimiento, o dispositivo embutido no aparelho, corta a corrente assim que as resistências aquecem jamais.

Se isto,acontecer:

• Em primero lugar, certifique-se que não FOI o termostato que desligou o aparelho. Regule o termostato para a posicao maxima. Se o aparelho não ligar de novo, o dispositivo FOI activado.
• Desligue o aparelho.
• Deixe o aparelho arrefecer durante 5 Minutes.
• Ligue o aparelho novamente à corrente.

Se o dispositoso voltar a desligar o aparelho dirija-se ao Concessionario Philips mais proximo.

Limpeza

• Antes de limpar retire a ficha da tomada da parede. Espere que o aquecedor arrefeca o sufiente.
• Podera limpar a parte exterior do aquecedor com um pano humido. Tenha cuidado para que não entre água para dentro dele.
• A abertura de entrada do ar (A) e, se for precisely, quando a(s) abertura(s) de saída do ar (B1, B2) pode ser limpas com um aspirador, servindo-se da escova pequena de pélos compridos.
