HD3454 - Lämmitys PHILIPS - Ilmainen käyttöohje ja opas

Merkki	Philips
Malli	HD3454
Tuotetyyppi	Sähkökonvektori
Luokka	Lämmitys
Sähkönsyöttö	220-240 V, 50/60 Hz (tarkista tyyppikilpi)
Päätoiminnot	Konvektiolämmitys, säädettävä termostaatti, pakkassuoja, lämpöturva
Lämmitystehot	Eco (keskitaso) ja maksimi
Termostaatti	Säädettävä 1–10 (min–maks)
Pakkassuoja	Kyllä, termostaatin minimiasento (noin +5 °C)
Lämpöturvalaite	Automaattinen sammutus ylikuumenemisen yhteydessä
Seinäasennus	Mahdollista mukana tulevilla seinäkiinnikkeillä
Jalat	Irrotettavat pystyasennusta varten
Johdon säilytys	Kyllä, sisäänrakennettu
Huolto ja puhdistus	Irrota pistoke, puhdista ulkopuoli kostealla liinalla, imuroi ilmasäleiköt
Turvatoimet	Älä peitä, 20 cm vapaa tila ympärillä, älä käytä veden lähellä, älä työnnä esineitä
Tyyppi HD3455 (malli)	Malli HD3455 on varustettu Turbo-tuuletuksella lämmityksen nopeuttamiseksi

Usein kysytyt kysymykset - HD3454 PHILIPS

Miten Philips HD3454 konvektori asennetaan?

Ennen käyttöä asenna jalat, jos laite asetetaan pystyasentoon. Seinäkiinnitystä varten poraa reiät ja kiinnitä seinäkiinnikkeet. Varmista 20 cm vapaa tila laitteen ympärillä. Älä aseta pistorasian alle.

Mitä turvatoimia on noudatettava?

Älä koskaan peitä laitetta, älä käytä kylvyn tai uima-altaan lähellä, älä koske märillä käsillä. Pidä ilmanottoaukot vapaina. Käytä vakaalla alustalla.

Miten lämpötilaa säädetään?

Käytä termostaattisäädintä (F) 1:stä (minimi) 10:een (maksimi). Löytääksesi ihanteellisen lämpötilan, säädä ensin maksimiin ja laske sitten hitaasti, kunnes laite sammuu.

Mitä tehdä, jos laite pysähtyy yhtäkkiä?

Tarkista ensin termostaatti. Jos se on alhaalla, nosta sitä. Jos laite ei käynnisty uudelleen, lämpöturvalaite on saattanut aktivoitua. Irrota pistoke, anna jäähtyä 5 minuuttia, kytke takaisin.

Miten konvektori puhdistetaan?

Irrota pistoke ja odota jäähtymistä. Puhdista ulkopuoli kostealla liinalla. Käytä imuria harjalla ilman tulo- ja poistosäleiköille. Älä päästä vettä sisään.

Voinko käyttää laitetta kylpyhuoneessa?

Ei, käyttö kylvyn, suihkun tai uima-altaan lähellä on kielletty sähköiskuvaaran vuoksi.

Miten pakkassuoja aktivoidaan?

Aseta laite suojattavan putken lähelle, laita se lämmitysasentoon (● tai ●) ja aseta termostaatti minimiin (asento 水, noin +5 °C).

Miten laite kiinnitetään seinään?

Käytä mukana tulevia seinäkiinnikkeitä. Poraa reiät, kiinnitä kiinnikkeet ruuveilla ja tulpilla, ripusta konvektori. Kiristä turvaruuvit sivuilla.

Mitä merkkivalo tarkoittaa?

Valo syttyy, kun laite on käynnissä. Se palaa, vaikka termostaatti sammuttaa lämmityselementin, mikä osoittaa, että laite on jännitteessä.

Mitkä ovat eri lämmitystehot?

Kytkin C tarjoaa Eco-tason (keskitaso) ja kytkin D maksimitason. Malli HD3455 on lisäksi varustettu Turbo-kytkimellä pakotettua ilmavirtausta varten.

KÄYTTÖOHJE HD3454 PHILIPS

• Pida sivu 3 auki samalla kun luet kayttöohjetta.

EAAnvika i a 37

AvoiTe Tnv oElaDa 3 yia tic oBnyiecs Xpnoeewc.

English

Important

• Tarkista, etta laitteen arvokilvessä mainittu käytöjännite vastaa paikallista verkkojännitettä, ennen kuin yhdistät laitteen sahköverkkoon.
• Lue käytöohje ja katsele kuvat (sivu 3), ennen kuin otat laitteen käytöön.
• Käytä laitetta vain pystyasennossa seisomassa tai seinään asennettuna, niin kuin kuvassa 1 näytetään.
• Älä käytä laitetta (pystyssä seiisomassa), ennen kuin olet kiinnittänyt molemmat jalat paikoilleen. Jalat on pakattu erikseen.
• Jäta lämmitimen ympärille riittävästi tilaa. Yläpuolella ja sivuilla tulee olla 20 cm vapaata. Jos laitetta käytetaan seinaan kiinnitetytnä, jäta myös sen alapuolleva vapaata 15 cm.
• Pidä ilmanotto- ja ilmanpoistoaukot vapaina: alä ripusta mitään laitteen eteen tai paallee. Peitettynä laite saattaa aiheuttaa tulipalon.
• Pida liitosjohto riittavän kaukana ilmanotto-(A) ja ilmanpoistoaukoista (B1, B2).
• Alä käytä lammitintä pitkänukkaisten mattojen paällä.
• On mahdollista, erityisesti jos on valittu asento -- ja käytetän samaan aikaan jotain toista sähkölaitetta, etta sulake palaa. Tämä merkitsee sitä, etta sulake tai sahköjohdot eivät kesta nän suurta kuormitusta.

Tällöin toinen laitteista on kytkettäva toiseen pistorasiaan (toisen sulakkeen piirin) tai sahköasentajan on muutettava asennusta.

• Muista, etta sahkolaitteet ja vesi ovat vaarallinen yhdistelma! Noudata tarkoin ohjeita! Alä kaytä lammitinta kosteassa tilassa (kylpy- tai suihkuhuoneessa).
• Alä työnna mitään vieraita esineita lammittimeen.

Alä anna lasten leikkä laitteella.

• Varo laitteen kuumaa pintaa (ja laitteesta purkautuvaa kuumaa ilmaa).
• Tarkista liitosjohdon kunto saannollisesti. Jos taman laitteen verkkoliitosjohto vaurioituu, se on korvattava erikoisjohdolla. Ota yhteys lahimpaan Philips-myyjaan tai Philips-huoltoon.

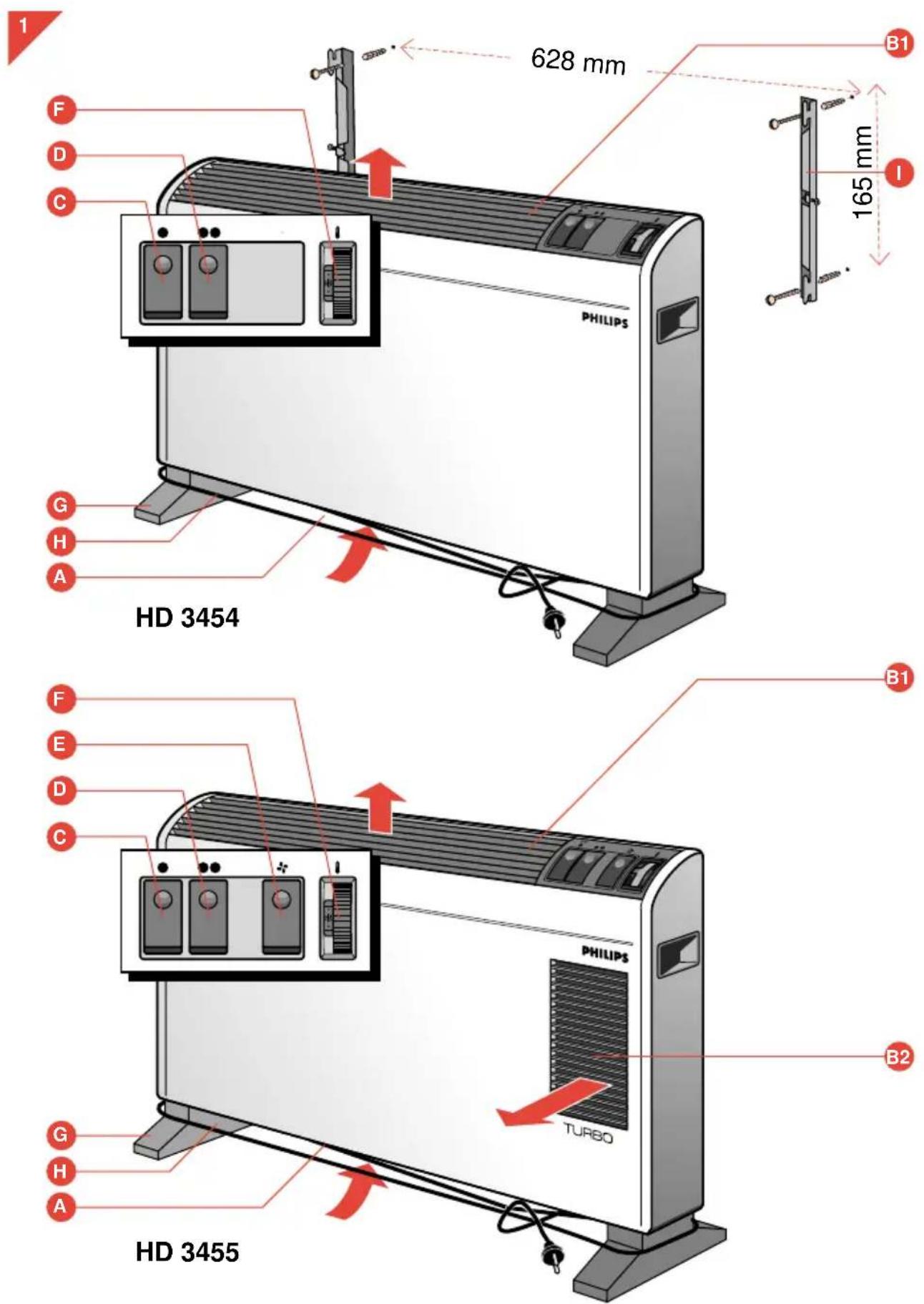

Laitteen osat (kuva 1, sivu 3)

A Ilmanottoaukko
Illmanpoistoaukko (-aukot)
Lampökytkin · (säastö - keskilämpö), merkkivalo
Lampökytkin (maksimi), merkkivalo
“Turbo”-kytkin (vain malli HD 3455) tuulettimelle (kuumaa ilmaa), merkkivalo
Lampotilansäadin (termostaatti pitää lampotilan tasaisena)
G Jalat
Johtopesä
Seinäpidikkeet

Toimintaperiaate

Lampovastus kuimentaa huonelammittimen sisallä olevan ilman. Lammin ilma nousee ylos lammittimestä ylareunan (B1) kautta. Samalla kylmaa ilmaa virtaa tilalle pohjan (A) kautta.

Mallissa HD 3455 oleva tuuletin (B2) nopeuttaa lampiman ilman kiertoa, jolloin huone lampiäa nopeammin.

Asennuspaikka

• Lämmitintä ei saa sijoittaa suoraan pistorasian alle.
• Jos laite peitetään, se saattaa aiheuttaa tulipalon.
• Asenna laite siten, ettei mikaan esta ilman virtausta lammittimeen ja siitta poispain.
• Valitse sahkö- ja paloturvallisuuden kannalta sopiva paikka.

Koske laitteeseen vain kuivin käsin.

• Laitetta voidaan käyttaa vapaasti seisovana kiinnittävien jalkojen (G) paallä. Mutta se voidaan myos kiinnittäa (paloturvalliseen!) seinään pidikkeiden (I) avulla. Seinän tulee olla tukeva, tasainen ja paloturvallinen.

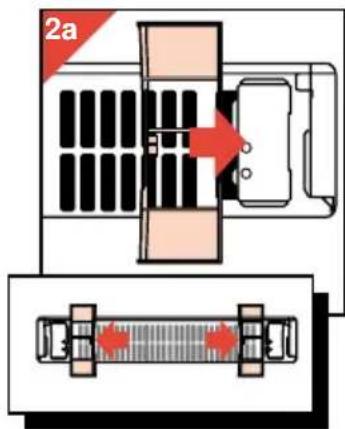

Jalkojen kiinnitys (kuva 2a)

Kiinnitta molemmat jalat (G), ennen kuin alat kayttäa laitetta. (Alä kiinnitta jalkoja, jos aiot asentaa lammittimen seinaan.)

-Tyonna kumpikin jalka pitimeen, niin etta ne napsahtavat paikalleen.

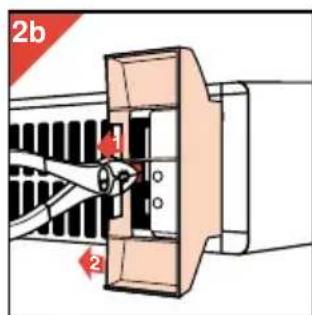

Jalkojen irrotus

(kuljetusta, sailytstatai seinaan kiinnittamista varten, kuva 2b)

Vedä kielekettä yloispain sopivilla pihdeillä ja työnnä jalka samalla ulos pitimesta.

Seinäkiinnitys

• Poraa reiät ja kiinnitä pidikkeet seinään ruuveilla ja muovitulpilla (kuva 3).

-Tyonna laite paikalleen pidikkeisiin (kuva 4).

• Kiinnita pidikkeiden sivussa olevalla kahdella ruuvilla (kuva 5).

Huomaa: ala vedaliitosjohtoa ylospainseinaan kiinnitetyn lammittimen takana.

Käytto

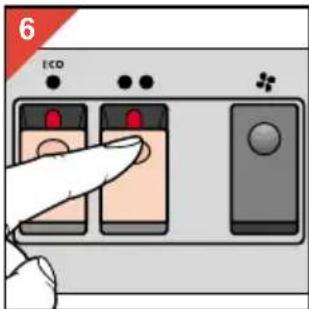

• Kytke toiminta
  kytkimellä · tai
  (kuva 6). Asennossa
  lampeneminen
  tapahtuu nopeammin.

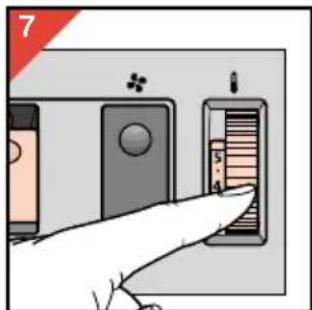

• Aseta termostaatti
  käantämälä saädintä
  (F) (kuva 7).
  (Asento 10 = maksimi, asento ※ minimi.)
  Lammitin pitää
  ympärillä olevan ilman
  asetetun lampöisenä
  kytkemälä ja
  katkaisemalla
  lammityksen valillä.

Termostaattia voi saataa laitteen toimissa.

Termostaatin sopivan asennon loytäminen:

• Aseta saadin ensin asentoon 10 (= maksimi).

• Heti kun lampötila on sopiva, kännä saädintä hitaasti takaisin, kunnes lammittimen toiminta katkeaa.

• Kun laite liitetaan sahkoverkoon ja kytketaan toimintaan kytkimellä · tai · , merkkivalo syttyy.

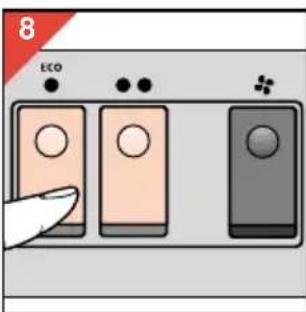

• Merkkivalo palaa niin kauan, kunnes toiminta

katkaistaan palauttamalla kytkin (C) tai (D) alkuasentoon (kuva 8) tai irrottamalla liitosjohto pistorasiasta.

-Merkkivalo jä palamaan osoittaen lammittinen olevan toiminnassa (tai), silloin kun asetetu lampotila on saavutet katkaisee laitteen toin

Malli HD 3455: Tuulettimen käytto (kuva 9)

Jos haluat lamptotilan
nousevan nopeammin,
voit kaynnistaa toisessa
ilmanpoistoaukossa (B2)
olevan tuulettimen.
Kytkimen merkkivalo sytty.

Tuuletin nopeuttaa
lampiman ilman kiertoa,
varsinkin jos lammitysasennoksi on valittu **.

Muista myos kaantaa lampotilan saadin (F) haluamaasi asentoon.

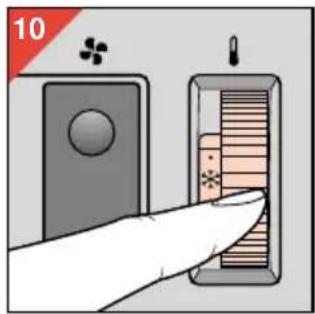

Peruslampoasento (kuva 10)

Jos on esim. estettäväsiputken jaatyminen:

• Aseta lammitin (pystyasennossa!) vesiputken lahelle;

• Käynnistä lammitin kytkimellä · tai ** (riippuen huoneen koosta, mahdollisse minimilampötilasta

• Kännä lampötilansädin asentoon * feli pienimpään asentoon, noin +5°C). Tassä asennossa lammittimen ympärillä oleva alue ei paase jaatymään.

Lampötilanrajoitin

Ylikuumenemisen estamiseksi laitteen sisänrakennettu lampotilanrajoitin katkaisee virran heti kun lampoelementit kuumenevat liikaa. Jos nain tapahtuu:

• Varmista ensin, ettei termostaatti ole katkaissut laitteen toimintaan. Aseta lampotilanvalitsin maksimiasentoon. Jos lammitin ei kaynnisty, lamptolanrajoitin on kytketty.
• Irrota pistotulppa pistorasiasta.
• Anna lammittinen jaähtyä 5 minuuttia.
• Yhdistä pistotulppa takaisin pistorasiaan ja kaynnista lammitin uudelleen.

Jos lamptilanrajoitin katkaisee toiminnan uudelleen:

• Irrota pistotulppa pistorasiasta ja toimita laite huoltoon tarkistettavaksi.

Puhdistus

• Irrota pistotulppa pistorasiasta. Anna lammittimen jaahtya riittavasti.
  -Voit pyyhkiä lammittimen ulkovaipan kostealla liinalla. Laitteen sisän ei saa paastä vetta.
• Puhdista ilmanotto- (A) ja ilmanpoistoaukot (B1, B2) tarvittaessa polynimurin pienell' harjalla.

Oikeus mutokensijin varataan.
