Mærke	Philips
Model	HD3454
Produkttype	Elektrisk konvektor
Kategori	Opvarmning
Strømforsyning	220-240 V, 50/60 Hz (kontroller typeskilt)
Hovedfunktioner	Konvektionsvarme, justerbar termostat, frostsikring, termisk sikkerhed
Varmeniveauer	Eco (medium) og maksimum
Termostat	Justerbar fra 1 til 10 (minimum til maksimum)
Frostsikring	Ja, termostat i minimumsposition (ca. +5°C)
Termisk sikkerhedsanordning	Automatisk slukning ved overophedning
Vægmontering	Muligt med medfølgende vægbeslag
Fødder	Aftagelige til lodret brug
Ledningsopbevaring	Ja, integreret
Vedligeholdelse og rengøring	Afbryd, rengør ydersiden med fugtig klud, støvsug luftgitre
Sikkerhedsforanstaltninger	Må ikke tildækkes, 20 cm frirum omkring, må ikke bruges nær vand, må ikke indsætte genstande
Type HD3455 (variant)	Model HD3455 har en Turbo ventilator til at fremskynde opvarmningen

Ofte stillede spørgsmål - HD3454 PHILIPS

Hvordan installeres Philips HD3454 konvektor?

Før brug, monter fødderne hvis den placeres lodret. Til vægmontering, bor huller og fastgør vægbeslag. Sørg for 20 cm frirum omkring apparatet. Placer ikke under en stikkontakt.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Dæk aldrig apparatet til, brug det ikke i nærheden af badekar eller swimmingpool, rør ikke ved det med våde hænder. Hold luftindtag frie. Brug på en stabil overflade.

Hvordan indstilles temperaturen?

Brug termostatknappen (F) fra 1 (minimum) til 10 (maksimum). For at finde den ideelle temperatur, indstil først på maksimum, og skru derefter langsomt ned, indtil apparatet stopper.

Hvad gør jeg, hvis apparatet pludselig stopper?

Kontrollér først termostaten. Hvis den er i lav position, skru op. Hvis apparatet ikke genstarter, kan den termiske sikkerhedsanordning være udløst. Afbryd strømmen, lad det køle af i 5 minutter, tilslut igen.

Hvordan rengøres konvektoren?

Afbryd og vent til afkøling. Rengør ydersiden med en fugtig klud. Brug en støvsuger med børste til luftindtag og -udtag. Lad ikke vand komme ind.

Kan apparatet bruges på badeværelset?

Nej, brug i nærheden af badekar, bruser eller pool er forbudt på grund af risiko for elektrisk stød.

Hvordan aktiveres frostsikringen?

Placer apparatet i nærheden af røret, der skal beskyttes, sæt det på varmeposition (● eller ●) og indstil termostaten på minimum (position 水, ca. +5°C).

Hvordan fastgøres apparatet til væggen?

Brug de medfølgende vægbeslag. Bor huller, fastgør beslagene med skruer og rawlplugs, og hæng konvektoren op. Skru sikkerhedsskruerne i siderne.

Hvad betyder indikatorlyset?

Indikatorlyset tændes, når apparatet er tændt. Det forbliver tændt, selv når termostaten slukker varmelegemet, hvilket angiver, at apparatet er tilsluttet strøm.

Hvad er de forskellige varmeniveauer?

Afbryder C giver et "Eco" niveau (medium) og afbryder D giver maksimum niveau. Model HD3455 har også en Turbo-afbryder til tvungen luftudblæsning.

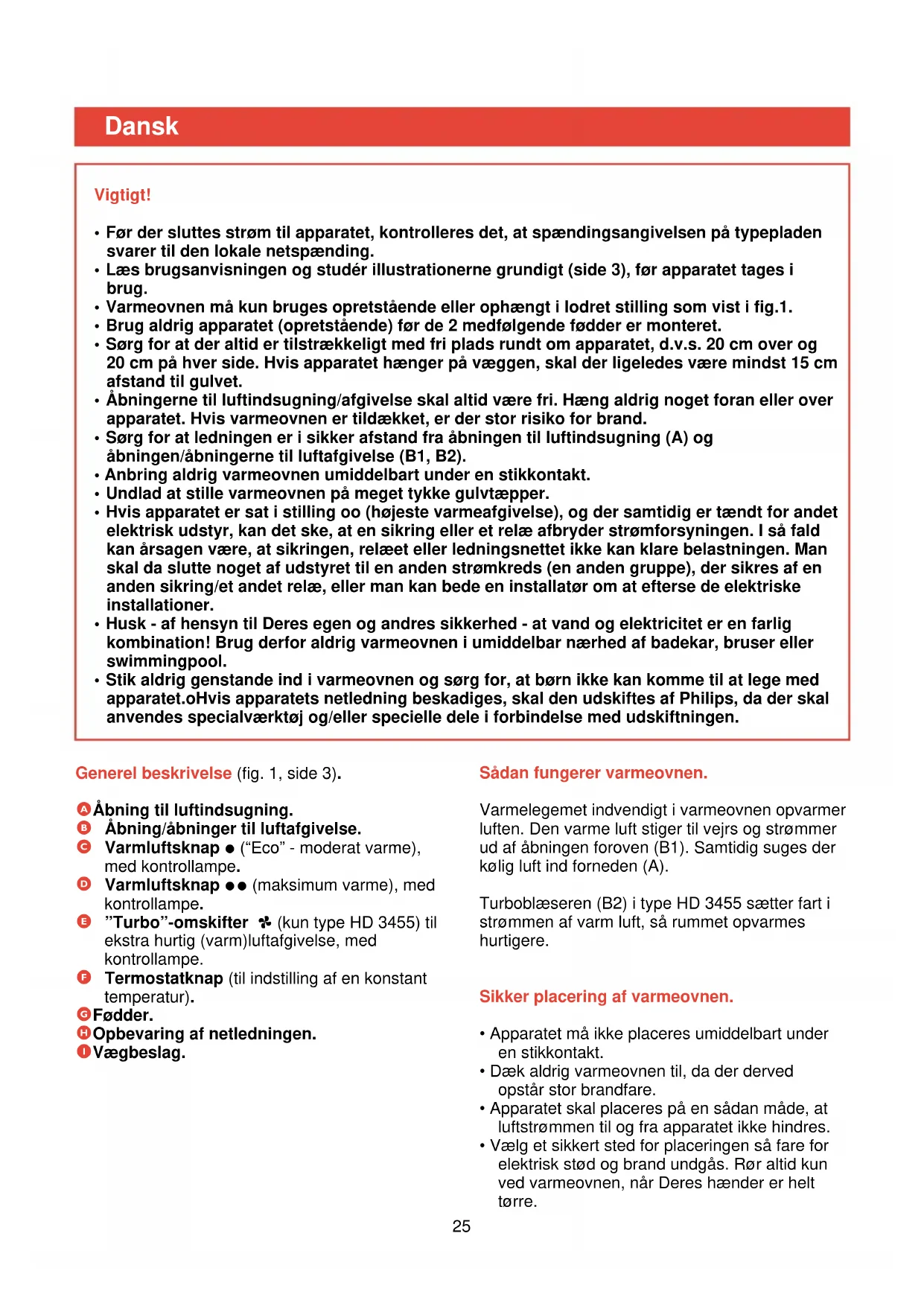

BRUGSANVISNING HD3454 PHILIPS

• Før der sluttes strøm til apparatet, kontrolleres det, at spændingsangivelsen på typepladen svarer til den lokale netspænding.
• Laes brugsanvisingen og studér illustrationerne grundigt (side 3), før apparatet tages i drug.
• Varmeovnen ma kun bruges opretstaende aller ophængt i lodret stilling som vist i fig.1.
• Brug aldrig apparatet (opretstaende) ffor de 2 medfolgende fddder er monteret.
• Sørg for at der altid er tilstrækkeligt med fri plads rundt om apparatet, d.v.s. 20 cm over og 20 cm på haver side. Hvis apparatet hænger på væggen, skal der ligeledes vare mindst 15 cm afstand til gulvet.
• Abningerne til luftindsugning/afgivelse skal altid vare fri. Heng aldrig noget foran aller over apparatet. Hvis varmeovnen er tildækket, er der stor risiko for brand.
• Sørg for at ledningen er i sikker afstand fra Åbningen til luftfindsugning (A) og Åbningen/åbningerne til luftafgivelse (B1, B2).
• Anbring aldrig varmeovnen umiddelbart under en stikkontakt.
• Undlad at stille varmeovnen på meget tykke gulvtæpper.
• Hvis apparatet er sat i stilling oo (højeste varmeafgivelse), og der samtidig erændt for andet elektrisk udstyr, kan det ske, at en sikring eller et relæ afbryder strømforsyningen. I SSE fald kan ársagen være, at sikringen, relæet uller ledningsnettet ikke kan klare belastningen. Man skal da slutte noget af udstyret til en,anden strømkreds (en,anden gruppe), der sikres af en,anden sikring/et andet relæ, ellr man kan bede en installerator om at efterse de elektriske installationer.
• Husk - af hensyn til Deres egen og andres sikkerhed - at vand og elektricitet er en farlig kombination! Brug derfor aldrig varmeovnen i umiddelbar nærhed af badekar, bruser aller swimmingpool.
• Stik aldrig genstande ind i varmeovnen og sorg for, at børn ikke kankommen til at lege med apparatet.oHvis apparatets netledning beskadiges, skal den udskiftes af Philips, da der skal anwendes specialværktøj og/eller specielle dele i forbindelse med udskiftningen.

Generel beskrivelse (fig. 1, side 3).

A Abning til luftindsgninq.
Abning/abninger til luftafgivelse.
Varmluftsknap "Eco" - moderat varme), med kontrollampe.
Varmluftsknap (maksimum varme), med kontrollampe.
"Turbo"-omskifter (kun type HD 3455) til ekstra hurtig (warm)luftafgivelse, med kontrollampe.
F Termostatknap (til indstilling af en konstant temperatur).
Fødder.
Opbevaring af netledningen.
Vægbeslag.

Sádan fungerer varmeovnen.

Varmelegemet indvendigt i varmeovnen opvarmer luften. Den varme luft stiger til vejrs og strømmer ud af abningen foroven (B1). Samtidig suges der kølig luft ind forneden (A).

Turboblaeseren (B2) i type HD 3455 sætter fart i strømmen af varm luft, sä rummet opvarmes hurtigere.

Sikker placering af varmeovnen.

• Apparatet må ikke placeres umiddelbart under en stikkontakt.
• Dæk aldrig varmeovnen til, da der derved opstår stor brandfare.

• Apparatet skal placeres på en sādān mäde, at luftströmmen til og fra apparatet ikke hindres.
  Vaelg et sikkert sted for placeringen sa fare for elektrisk stod og brand undgas. Ror altid kun ved varmeovnen, nar Deres hender er helt torre.

• Varmeovnen kan anvendes som fritstaende apparat ved hjælp af de medleverede fddder (G), men den kan och monteres pa en (ikke brandbar!) væg ved hjælp af vægbeslagene (I). Væggen skal vaere solid, jævn og af ikke brandbart materiale. 2a

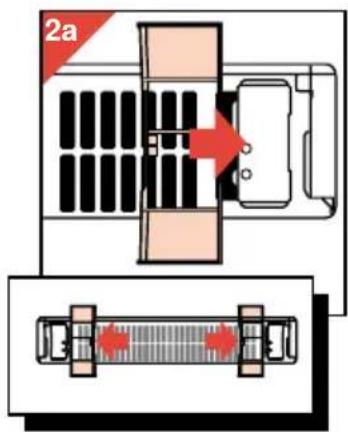

Pamontering af fddderne (fig. 2a).

De to fdder (G) skal monteres pa varmeovnen, inden den tages i brug som fritstaende apparat (Fddderne skal icke monteres, hvis apparatet skal henges op pa væggen).

• Skub de to fddder ind i de specielle holdere i pilens retning, til der hores et "klik".

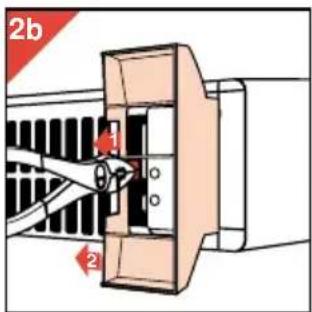

Afmontering af fddderne (ved transport, opbevaring ell er vægmontering, fig. 2b).

• Træk tappen opad ved hjaelp af en tang og træk samtidig foden ud af holderen.

Vægmontering.

• Bor hullerne og skru beslagene fast pa væggen ved hjælp af skruer og rawlplugs (fig. 3).

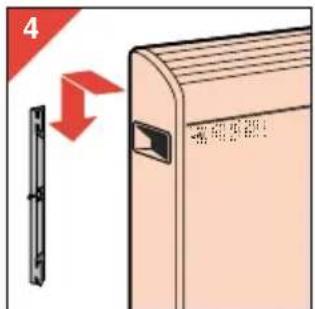

Skyd varmeovnen korrekt ned pa plads i beslagene (fig. 4).

Lås varmeovnen fast ved hjælp af de to skruer pa siderne af beslagene (fig. 5).

Bemark: Af sikkerhedsmaesige hensyn, manetledningen ikke fores op bag varmeovnen, nar den er monteret på væggen.

Sadan bruges varmeovnen.

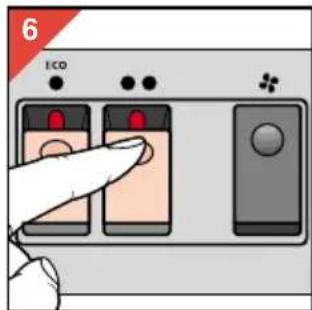

• Taend for apparatet ved at trykke pa eller (fig. 6). Valg af giver hurtigere opvarming.

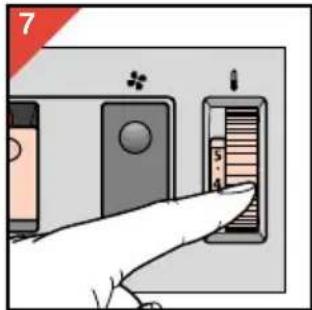

-Indstil derefter termostaten ved hjaelp af drejeknappen (F) (fig.7). Stilling 10 = maksimum, stilling 喜 minimum.

När den ønskederumtemperatur er næt, vil varmeovnen holde den omgivende luft pådenne temperatur ved at slà til og fra med

jaevne mellemrum. Termostatknappen kan justeres, medens varmeovnen er taendt.

Sādan vindes den rigtige termostatstilling:

• Sæt termostatknappen i stilling 10 (= maksimum).

• Når den ønskede temperatur i rummet er næt, drejes termostatknappen langsom til bilbage til det punkt, hvor varmeovnen slukker.

• Kontrollampen lyser, nár varmeovnen er sluttet til lysnettet, og den er taendt på ● aller ●.

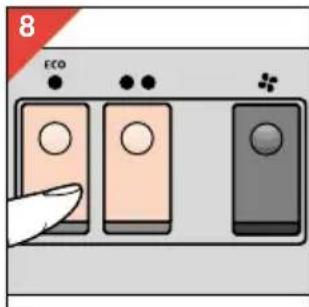

• Kontrollampen bliver ved med at lyse, indtil der slukkes for varmeovnen ved at trykke pa knappen (C) eller (D), sa den gartilbage til sin oprindelige stilling (fig. 8), ellter til man slukker for stikkontakten.

Nar kontrollampen lyser, betyder det, at der stadig er sluttet strom til varmeovnen, og at den er taendt (eiler e), ogsa selvom den onskede rumtemperatur er naet, og termostaten har slukket for apparatet.

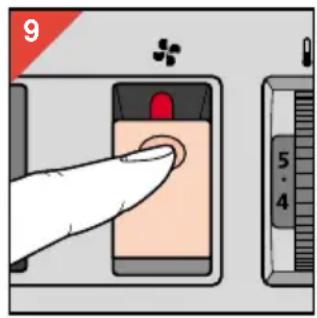

Type HD 3455: "Turbo"-stilling (fig. 9).

Hvis man onsker hurtig opvarming af rummet, kan man taende for blaeseren til den ekstra abning for varmeafgivelse (B2). Kontrollpen i knappen lyser, nar blaeseren er tendt. Dette saetter fart i

strömmen af opvarmet luft, isaer hvis man har valgt stillingen

Husk ogsa at indstille termostatknappen (F) pa den onskede temperatur.

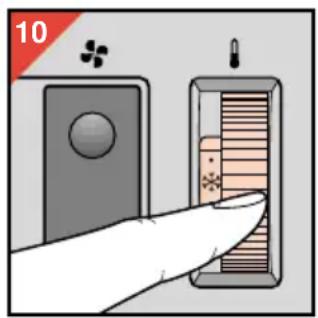

Frostfri indstilling (fig. 10).

Dette kan vare aktuelt,
hvis man f.eks. vil
forhindre, at et vandrør
fryser til.

• Anbring varmeovnen (staende) tæt på vandrøret.
  Tænd for varmeovnen ved enten at trykke pa

eller (afhengig af rummets storrelse,
trækforhold i rummet og forventet
minimumstemperatur).

• Drej termostatknappen til stilling minimum termostatindstilling der giver en temperatur pca.5°C). Denne stilling sikrer, at omraret i umiddelbar nærhed af varmeovnen holdes frostfrit.

Overophedningssikring.

For at undgå skader og,anden risiko i.f.m.
eventuel overophedning, vil en indbygget overophedningsssikring afbryde strømmen til varmeovnen,hvis varmelegemerne bliver for varme.
Hvis dette sker,gores ffolgende:

• Kontroller først, at det ikke er termostaten, der har slukket for apparatet ved at dreje termostatknappen til(Maximum-stilling. Hvis varmeovnen ikke taender, er det sikker-hedsafbryderen, der har slukket for den.
• Tag stikket ud af stikkontakten.
  Lad apparatet kole af i 5 minutter.
• Sætigen stikket i stikkontakten ogænd for varmeovnen.

Hvis overophedningssikringen igen afbryder strømmen til varmeovnen, skal De aflevere den til eftersyn og eventuel reparation hos Deres forhandler erler hos Philips.

Rengoring.

• Før rengøring af varmeovnen tages stikket ud af stikkontakten. Vent derefter til ovenen er kølet tilstrækkeligt af.
• Apparatet kan rengøres udvendigt med en fugtig klud. Sorg for at der ikke traenger vand ind i varmeovnen.
• Abningen til luftindsugning (A) og, om nødvendigt, abningen/abningerne til luftafgivelse (B1, B2) kan rengores med en støvsuger p—asat et[lle børstemundstykke.

Norsk

Viktig

(● aller ●) vil indicatorlampen fortsett lyse selv om innstilt temperatur er nadd og termostaten har slätt apparatet av.

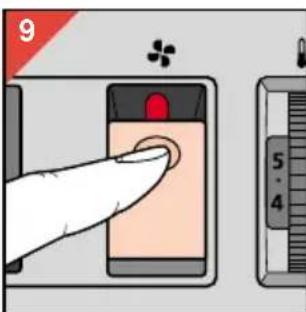

For Type HD 3455: "Turbo" posisjon (fig. 9).

For a oke temperature
raskere kan De sla pa
viften ved den ekstra
utblasningsapningen
(B2). Indikatorlampen i
bryteren vil tennes.
Viften vil oke strommen
av oppvarmet luft,
spesielt hvis
varmeinnstilling ● er
valgt. Glem ici sette

Hvis en vannledning ma hindrres fra a fryse:
