Merk	Philips
Model	HD3454
Producttype	Elektrische convector
Categorie	Verwarming
Voeding	220-240 V, 50/60 Hz (controleer typeplaatje)
Hoofdfuncties	Convectieverwarming, verstelbare thermostaat, vorstbeveiliging, thermische beveiliging
Verwarmingsstanden	Eco (gemiddeld) en maximum
Thermostaat	Instelbaar van 1 tot 10 (minimum tot maximum)
Vorstbeveiliging	Ja, thermostaat op minimum (ongeveer +5°C)
Thermische beveiliging	Automatische uitschakeling bij oververhitting
Wandmontage	Mogelijk met meegeleverde wandsteunen
Voeten	Verwijderbaar voor verticaal gebruik
Snoeropberging	Ja, ingebouwd
Onderhoud en reiniging	Uitschakelen, buitenkant reinigen met vochtige doek, stofzuiger voor luchtroosters
Veiligheidsmaatregelen	Niet afdekken, 20 cm ruimte eromheen, niet in de buurt van water gebruiken, geen voorwerpen insteken
Type HD3455 (variant)	Model HD3455 heeft een Turboventilator om het verwarmen te versnellen

Veelgestelde vragen - HD3454 PHILIPS

Hoe installeer ik de Philips HD3454 convector?

Monteer vóór gebruik de voeten als u het apparaat verticaal plaatst. Voor wandmontage: boor gaten en bevestig de wandsteunen. Zorg voor een vrije ruimte van 20 cm rondom het apparaat. Plaats het niet onder een stopcontact.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Dek het apparaat nooit af, gebruik het niet in de buurt van een bad of zwembad, raak het niet aan met natte handen. Houd de luchtinlaten vrij. Gebruik het op een stabiele ondergrond.

Hoe stel ik de temperatuur in?

Gebruik de thermostaatknop (F) van 1 (minimum) tot 10 (maximum). Om de ideale temperatuur te vinden, stelt u deze eerst in op maximum en draait u deze langzaam terug totdat het apparaat stopt.

Wat moet ik doen als het apparaat plotseling stopt?

Controleer eerst de thermostaat. Staat deze op een lage stand, verhoog deze dan. Start het apparaat niet opnieuw op, dan is de thermische beveiliging mogelijk geactiveerd. Haal de stekker eruit, laat het 5 minuten afkoelen en steek de stekker er weer in.

Hoe maak ik de convector schoon?

Haal de stekker eruit en wacht tot het is afgekoeld. Reinig de buitenkant met een vochtige doek. Gebruik een stofzuiger met een borstel voor de inlaat- en uitlaatroosters. Laat geen water binnendringen.

Kan ik het apparaat in de badkamer gebruiken?

Nee, gebruik in de buurt van een bad, douche of zwembad is verboden vanwege het risico op elektrocutie.

Hoe activeer ik de vorstbeveiliging?

Plaats het apparaat in de buurt van de te beschermen leiding, zet het in de verwarmingsstand (● of ●) en stel de thermostaat in op de minimumstand (positie 水, ongeveer +5°C).

Hoe bevestig ik het apparaat aan de muur?

Gebruik de meegeleverde wandsteunen. Boor gaten, bevestig de steunen met schroeven en pluggen en hang de convector op. Draai de veiligheidsschroeven aan de zijkanten vast.

Wat betekent het lampje?

Het lampje brandt wanneer het apparaat aan staat. Het blijft branden, zelfs als de thermostaat het verwarmingselement uitschakelt, wat aangeeft dat het apparaat onder spanning staat.

Wat zijn de verschillende verwarmingsstanden?

Schakelaar C biedt een 'Eco'-stand (gemiddeld) en schakelaar D biedt de maximumstand. Model HD3455 heeft ook een Turbo-schakelaar voor geforceerde luchtuitlaat.

GEBRUIKSAANWIJZING HD3454 PHILIPS

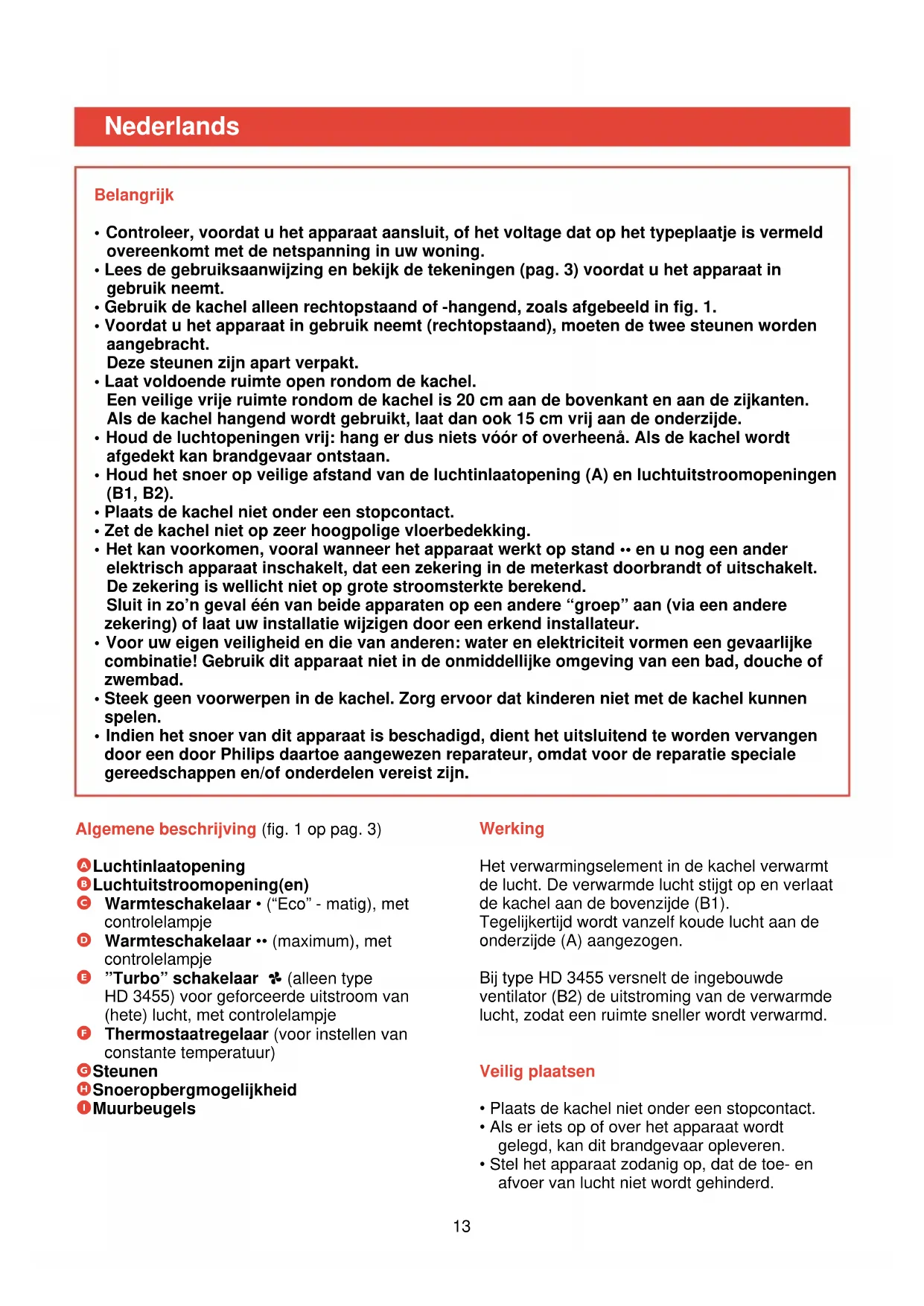

Nederlands Pagina 13

• Sla bij het lezen van de gebruiksaanwijzing,. pagina 3 op.

Italiano Pagina 16

• Controller, voordat u het apparaat aansluit, of het voltage dat op het typeplaatje is vermeld overeenkomt met de netspanning in uw woning.
• Lees de gebruiksaanwijzing en bekijk de tekeningen (pag. 3) voordat u het apparaat in gebruik neemt.
• Gebruik de kachel alleenrechtopstaand of -hangend, zoals afgebeeld in fig. 1.
  Voordat u het apparaat in gebruik neemt (rechtopstaand),要去en de twee steunen worden aangebracht. Deze steunen zich apart verpakt.
• Laat voldoende ruimte open rondon de kachel.
  Een veilige vrij ruimte rondon de kachel is 20 cm aan de bovenkant en aan de zichkanten.
  Als de kachel hangend worden gebruikt, LASTANOOK15cmvrij aan de onderzijde.
• Houd de luchtopeningen vrij: hang er dus niets voór of overheena. Als de kachel worden afgedekt kan brandgevaar ontstaan.
• Houd het snoer op veilige afstand van de luchtinlaatopening (A) en luchtuitstroomopeningen (B1, B2).
• Plaats de kachel Niet onder een stopcontact.
• Zet de kachel Niet op zeer hoogpolige vloerbedekking.
• Het kan voorkomen, vooral wanner het apparaat werkt op stand ** en u nog een ander elektrisch apparaat inschakelt, dat een zekering in de meterkast doorbrandt of uitschakelt. De zekering is wellicht nicht op groe stroomsterkte berekend.

Sluit in zo'n geval een van beiden apparaten op een andere "groep" aan (via een andere zekering) ofThatuw installatie wijzigden door een erkend installmenter.

• Voor uw eigen verilgheid en die van anderen: water en elektricitit vormen een gevaarlijke combinatie! Gebruik dit apparaat Niet in de onmiddelijkke omgeving van een bad, douche of zwembad.
• Steek geen voorwerpen in de kachel. Zorg ervoor dat kinderen nicht met de kachel hunnen spelen.
• Indien het snoer van dit apparaat is beschadigd, dient het uitsluitend te worden verrangen door een door Philips daartoe aangewezen reparateur, waar voor de reparatie speciale gereedschappen en/of onderdelen vereist+zijn.

Algemene beschrijving (fig. 1 op pag. 3)

Luchtinlaatopening
Luchtuitstroomopening(en)
Warmteschakelaar · "Eco" - matig), met controleampje
Warmteschakelaar (maximum), met controleampje
E "Turbo" schakelaar (alleen type HD 3455) voor geforceerde uiststroom van (hete) lucht, met controelampje
F Thermostatregelaar (voor instellen van constante temperatuur)
Steuinen
Snoeropbergmogelijkheid
Murbeugels

Werking

Het verwarmingselement in de kachel verwarmt de lucht. De verwarmde lucht stijgt op en verlaat de kachel aan de bovenzijde (B1).

Tegelijkkertijd worden vanzelf koude lucht aan de onderzijde (A) aangezogen.

Bij type HD 3455 versnelt de ingebouwde ventilator (B2) de uitstroming van de verwarmde lucht, zodate een ruimte sneller worden verwarmd.

Veiligplaatsen

• Plaats de kachel Niet onder een stopcontact.
• Als er iets op of over het apparaat worden gelegd, kan dit brandgevaar opleveren.
• Stel het apparaat zodanig op, dat de toe- en afvoer van lucht Niet worden gehinderd.

Zorg voor een veiligeplaats, om elektrische schok en brandgevaar te vermijden. Raak het apparaat alleen met droge handen aan.
- U kunt het apparaat vrijstaand opstellen met behulp van de steunen (G). Maar het is ook möglichk de kachel met behulp van de muurbeugels (I) aan een muur te bevestigen. Deze muur dient stevig, vlak en nicht brandbaar te+zijn.

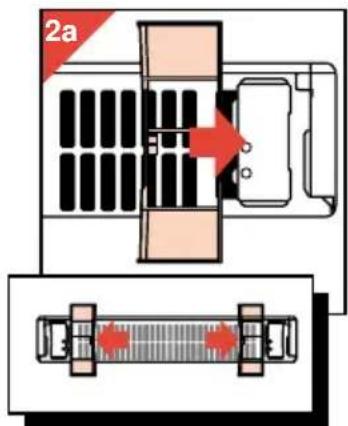

Steunen aanbrengen (fig. 2a)

Monteer de beide steunen (G) voordat u het apparaat voor de eerste keerrechtopstaand gebruikt. (De steunen worden Niet aangebracht wanner u het apparaat hangend gebruikt.)

• Schuif de beide steunen in de speciale hounders in

de richting van de pijlen tot u "Klik"hoort.

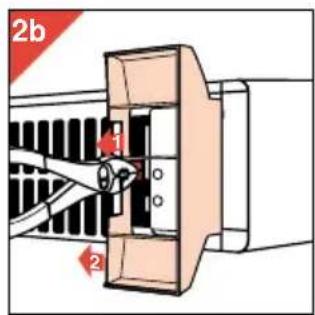

Steunen verwijderen

(Voor transport, opbergen of indien u het apparaat aan de muur wilt bevestigen. Fig. 2b)

Trek de lip met een tang wat omhoog, terwijl u de steunuit de houder schuift.

Aandemuurbevestigen

-Boor de gaten en bevestig de muurbeugels met behulp van pluggen en schroeven (fig.3).

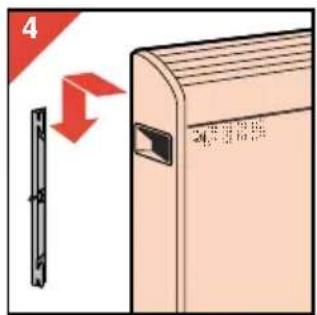

• Apparaat aan de ophangbeugels hangen (fig. 4).

• Beide borgschroefjes aan de zichkant van de ophangbeugels vastdraaien (fig. 5).

• Let op: het snoer mag nicht langs dechterzijde van de hangende kachel omhooggevoerd worden.

Gebruik

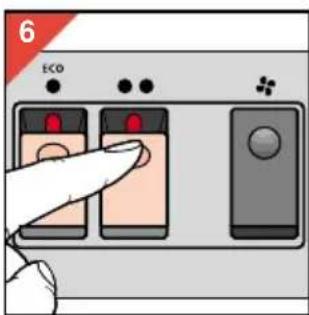

• Schakel in op stand of (fig. 6). Bij stand stijgt de kamertemperatuur sneller.

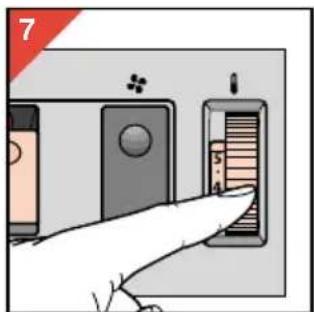

• Stel dan de thermostat in met behulp van regelaar (F) (fig. 7). (Stand 10 = maximaal, stand 空 = minimaal.) De kachel houdt daarna de lucht in zich omgeving constant op de ingestelde temperatuur door vanijd totijd aan en uit te schakelen.U kunst de instelling van de thermostat tijdens het gebruik bijregelen.

Om de voor u meest geschikte stand van de thermostat te vinden:

• Zet eerst dethermostaatknop op stand 10 (= maximum).

• Zodra u de temperatuur behaaglijk vindt, draait u de knop langzaam terug totdat de kachel uitschakelt.

• Wanner het apparaat is aangesloten en ingeschakeld op stand · of · · · , gaat het contrôlelampje branden.

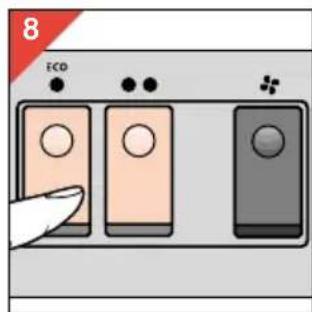

• Het lampje blij branden totdat het apparaat wordenuitgeschakeld door schakelaar (C) of (D) weer in de oorspronkelijke stand te zetten (fig. 8) of de stekkeruit het stopcontact te nemen.

• Om aan te gehen dat het apparaat nog steeds is aangesloten en in stand "ingeschakeld" (of ) staat, blijf het controelampje branden wanner de ingestelde temperatuur is bereikt en de thermostat het apparaat uitschakelt.

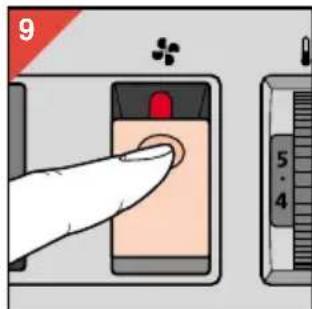

Type HD 3455: "Turbo" stand (fig. 9)

Om de temperatuur vlugger te doeon stijgen, kunt u de ventilator bij de extra luchtuitstroom-opening (B2)

inschakelen. Het controlelampje in deschakelaar gaat dan branden.

De ventilator versnelt deuitstroming van de hete lucht: vooral wanner u v gekozen.

Vergeet nicht ook dethermostaatregelaar (F) in te stellen op de gewenste temperatuur.

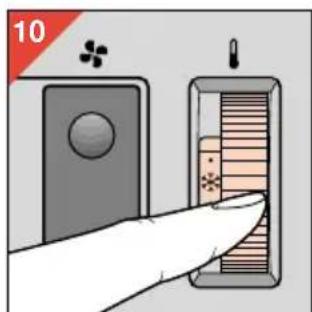

"Vorstvrij" stand (fig. 10)

Om bijvoorbeeld een waterleiding vorstvrij te honden:

Zet de kachel (rechtopstaand!) dicht bij de leiding;

• Schakelt u de kachel in op stand • of (afhankelijk van de grootte van de ruimte, eventuele tocht en de verwachte minimumter

• Draait u de thermostaatregelaar op stand ※ (de laagste thermostaatstand, d.i. ca. +5^ ). Deze stand kan worden gebruikt om de direkte omgeving van de kachel vorstvrij te houden.

Om schade en risico als gevolg van oververhitting te voorkomen, schakelt de ingebouwde beveiliging de stroom uit zodra de verwarmingselementen te heet worden. Indien dit macht gebeuren:

• Overtuig u er eerst van dat het nicht de thermostat was, waardoor de kachel werduitgeschakeld. Zet de thermostat in dehoogste stand. Als de kachel Niet gaat werken, was het indediaad de beveiliging die hetapparaat heeftuitgeschakeld.
• Neem de stekker uit het stopcontact.
• Laat de kachel 5 minutes afkoelen.
• Steek de stekker weer in het stopcontact en schakel de kachel weer in.

Als de beveiliging de kachel opnieuw macht uitschakelen:

• Laat de kachel door uw leverancier of in een Philips Service Centrum controleren.

Schoonmaken

• Haal, vórdat u het apparaat gaatschoonmaken, de stekker uit het stopcontact. Wacht totdat de kachel voldoende is afgekoeld.
• U kunt de buitenkant van de kachel schoonmaken met een vochtige doek. Zorg ervoor dat er geen water in het apparaat komt.
• Met behulp van de stofzuiger (kleine zuigmond met langharige borstel) kut u de luchtinlaatopening (A) en zonodig ook de luchtuitstroomopening(en) (B1, B2) schoonmaken.
