BRUKSANVISNING LMO 3640 Battery Set Kärcher

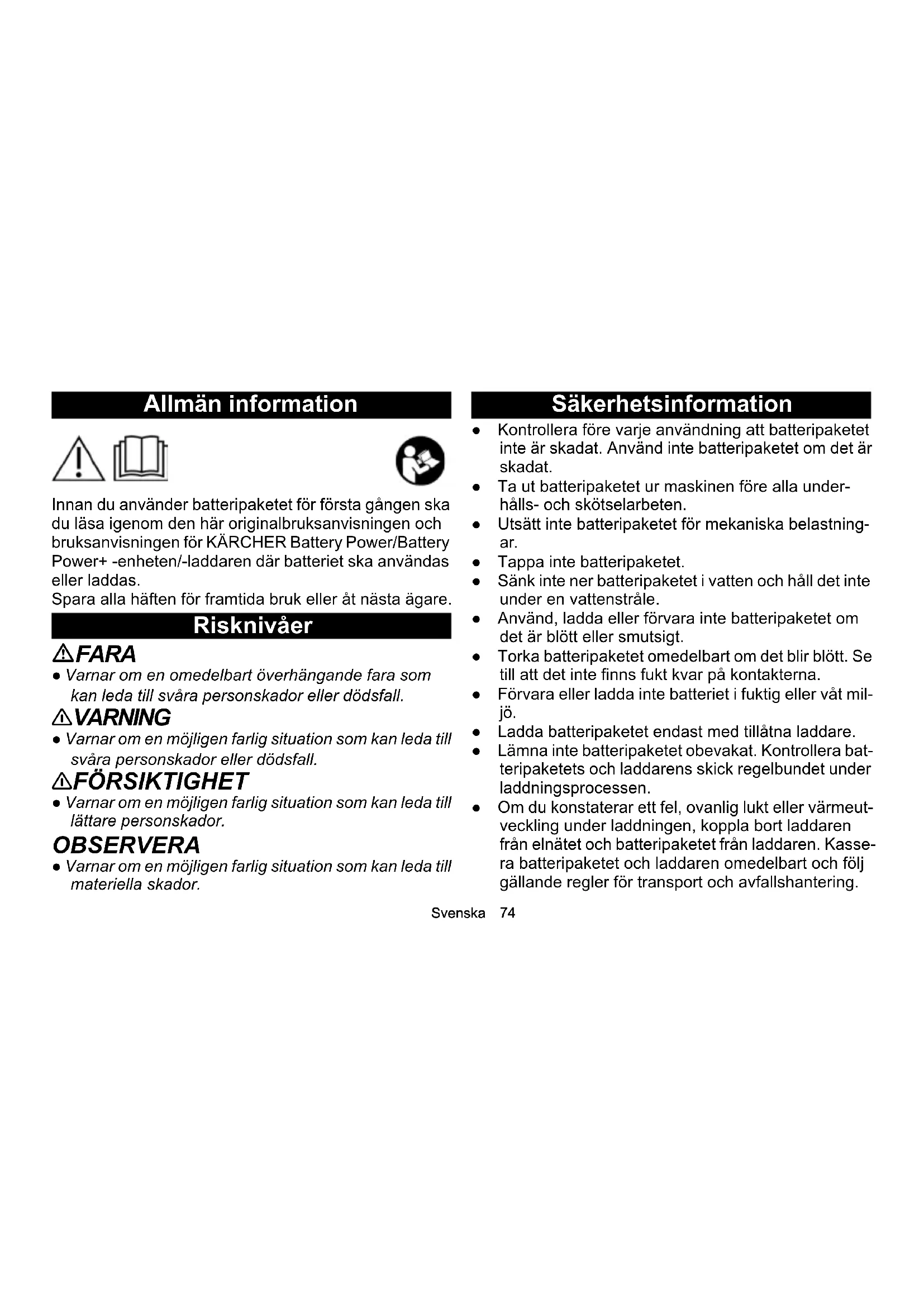

Innan du använder batteripaketet för första gången ska du läsa igenom den här originalbruksanvisningen och bruksanvisningen för KÄRCHER Battery Power/Battery Power+ -enheten/-laddaren där batteriet ska användas eller laddas. Spara alla häften för framtida bruk eller åt nästa ägare.

Risknivåer

⚠️FARA

- Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

⚠ WARNING

- Varnar om en möjligen farlig situation som kan leda till svåra personskador eller dödsfall.

⚠FÖRSIKTIGHET

- Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

- Varnar om en möjligen farlig situation som kan leda till materiella skador.

Säkerhetsinformation

• Kontrollera före varje användning att batteripaketet inte är skadat. Använd inte batteripaketet om det är skadat.
• Ta ut batteripaketet ur maskinen före alla underhålls- och skötselarbeten.
• Utsätt inte batteripaketet för mekaniska belastningar.
  • Tappa inte batteripaketet.
• Sänk inte ner batteripaketet i vatten och håll det inte under en vattenstråle.
• Använd, ladda eller förvara inte batteripaketet om det är blött eller smutsigt.
• Torka batteripaketet omedelbart om det blir blött. Se till att det inte finns fukt kvar på kontakterna.
• Förvara eller ladda inte batteriet i fuktig eller våt miljö.
• Ladda batteripaketet endast med tillåtna laddare.
• Lämna inte batteripaketet obevakat. Kontrollera batteripaketets och laddarens skick regelbundet under laddningsprocessen.

• Om du konstaterar ett fel, ovanlig lukt eller värmeutveckling under laddningen, koppla bort laddaren från elnätet och batteripaketet från laddaren. Kassera batteripaketet och laddaren omedelbart och följ gällande regler för transport och avfallshantering.

• Använd, ladda eller förvara inte batteripaketet i explosiv miljö eller nära lättantändliga föremål.
  • Kasta inte batteripaketet i eld.

• Skydda batteripaketet mot värme, vassa kanter, olja, lösningsmedel, rengöringsmedel och rörliga komponenter.
• Kortslutningsrisk. Skydda batteripackets kontakter mot metalldelar och förvara det inte tillsammans med metalldelar.
• Öppna inte batteripaketet. Låt endast yrkespersonal utföra reparationer.
• Undvik kontakt med vätska som kommer ut ur defekta batterier. Spola bort vätskan omedelbart med vatten om du kommer i kontakt med den, och kontakta läkare ifall vätskan kommit i kontakt med ögonen.
• Kassera batteripaketet vid slutet av dess livslängd i enlighet med tillämpliga bestämmelser.

Säkerhetsinformation avseende transport

Litiumjonbatteriet omfattas av kraven på farligt gods. Användaren kan transportera ett oskadat och fungerande batteripaket på allmänna vägar utan några ytterligare åtgärder. Vid frakt genom tredje part (transportföretag) gäller särskilda krav på förpackning och märkning. Använd batteripaketet endast om höljet är oskadat.

Täck över blottade kontakter.

Förpacka batteripaketet på ett fast och säkert sätt. Batteripaketet får inte kunna röra sig inuti förpackningen.

⚠️FARA

- Ett defekt eller icke-fungerande batteripaket får inte skickas utan måste kasseras på plats i enlighet med tillämpliga bestämmelser.

Följ de lokala föreskrifterna.

Avsedd användning

⚠FÖRSIKTIGHET

Explosionsrisk!

Risk för person- och materialskador om batteripaketet exploderar.

Ladda, använd och förvara endast oskadade och fullt fungerande batteripaket.

Gör inga ändringar som inte är godkända av tillverka- ren.

All annan användning är förbjuden. Användaren ansvarar för faror som uppstår på grund av otillåten användning.

Ladda och använd endast batteripaketen med enheter från KÄRCHER 18 V/36 V Battery Power / Battery

Power+ -systemet.

OBSERVERA

Batteripaket kan endast användas med enheter av samma spänningstyp (18 V eller 36 V)! Använd eller ladda inte batteripaket med enheter med en annan spänningstyp.

Kontrollera före användning att spänningstypen (18 V/36 V) för batteripaketet och enheten stämmer överens. Uppgifter om spänningen finns på enheten, på batteripaketet och deras typskylt.

Miljöskydd

Förpackningsmaterialen kan återvinnas. Kasta inte förpackningarna i de vanliga hushållssoporna, utan lämna dem till återvinning.

Uttjänta apparater innehåller värdefulla, återvinningsbara material som ska lämnas till återvinning. Batterier och batteripaket innehåller ämnen som inte får släppas ut i naturen. Lämna därför ut-

tjänta apparater, batterier och batteripaket till lämplig in- samlingspunkt.

Följ lagstiftarens rekommendationer för hantering av li- tiumjonbatterier. Avfallshantera förbrukade och defekta batteripaket i enlighet med gällande lagar och förord- ningar.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaercher.de/REACH

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på enheten repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

För bilder, se bildsidorna

Figur 1 Sänk inte ner batteripaketet i vatten.

Figur 2 Kasta inte batteriet i eld.

Figur 3 Ladda batteripaketet endast med tillåtna laddare.

Figur 4 Ladda inte batteripaket om de är skadade.

Manövrering

Display

Batteripaketet är utrustat med en display. På displayen kan följande läsas av:

• Laddningsnivå
- Återstående drifttid
- Återstående laddningstid
- Felmeddelanden

Hänvisning

Den återstående tiden påverkas av effektomkoppling!

Indikering Betydelse
Förvara batte-ripaketet	Batteripaketets laddningsni-vå när det inte används.	Bild A
Använda bat-teripaketet	Batteripaketets återstående drifttid när det används.	Bild B
Ladda batteri-paket	Batteripaketets återstående laddningstid när det laddas.	Bild C
	Batteripaket är helt laddat. Bild D

Indikering Betydelse
Felindikering (se även kapi- tel "Hjälp vid fel")	Batteritemperaturen ligger utanför det tillåtna tempera- turområdet, eller så är batte- ripaketet tillfälligt spärrat.	Bild E
	Batteripaketet är defekt och har spärrats permanent av säkerhetsskäl. Använd inte batteripaketet och kassera det omedelbart enligt gällan- de föreskrifter.OBSERVERARisk för skador!Symbolen försvinner med ti- den, men batteripaketet är fortfarande defekt!Om inget visas i displayen två minuter efter laddnings- processens start är batteriet defekt och får inte laddas yt- terligare.	Bild F

Laddning

Hänvisning

Nya batteripaket är bara förladdade och måste laddas upp helt innan de används för första gången.

Displayen aktiveras vid den första laddningen.

Nya batteripaket när sin fulla kapacitet efter ca 5 upp-laddnings- och urladdningscykler.

Batteripaket som inte använts på en längre tid måste laddas upp innan de används.

Det går inte att ladda batteripaketet utanför de tillåtna temperaturvärdena. På batteripaketets display visas då temperatursymbolen.

Om skärmen inte visar något under laddningen, observera informationen i kapitlet "Hjälp vid störningar".

Hänvisning

Laddningsströmmen och nödvändiga laddningstiden är temperaturberoende av säkerhetsskäl.

Drift

⚠FÖRSIKTIGHET

Felaktigt placerat batteripaket

Risk för person- och materialskador genom inträngande fukt.

Vid användning i enheten är batteripaketets kontakter skyddade mot stänkvatten. Var därför noga med att batteripaketet hakar i ordentligt. När du har tagit bort batteripaketet, se till att inget vatten kommer i kontakt med batteripaketets elektriska kontakter och enheten. Om det finns vatten, torka det omedelbart (genom att torka av/skaka ut det) och placera batteripaketet med kontakterna nedåt så att vattnet kan rinna ut. Använd inte värmekällor för torkning!

Hänvisning

Displayen visar den återstående drifttiden under användning.

1. Skjut i batteripaketet i maskinens fäste.
2. Ta ut batteripaketet ur enheten efter arbetet.

Ladda upp delvis urladdade batteripaket efter användning.

Förvaring

OBSERVERA

Fukt och värme

Skaderisk

Förvara batteripaketet endast i torra utrymmen med låg luftfuktighet och under 20 °C.

Batteripaketets display visar den aktuella laddningsnivån under förvaringen.

Hänvisning

Batteriet har ett automatiskt förvaringsläge. Förvaringsläget är aktiverat och laddar ur batteriet till 70 % om batteripaketet inte har använts på mer än 21 dagar.

Funktionen skyddar battericellerna mot snabbt åldrande och ökar batteripaketets livslängd.

Hjälp vid störningar

Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst.

Allmänt fel

Displayen visar en bruten batterisymbol

Batteripaketet är defekt och har spärrats av säkerhetsskäl.

1. Använd inte, ladda eller förvara batteripaketet.
2. Kassera batteripaketet omedelbart enligt gällande föreskrifter.

Fel vid laddning

Batteripaketet laddas inte, kontrollampan på snabb- laddaren är släckt

Snabbladdaren är defekt.

Batteripaketet laddas inte, displayen är tänd

Laddaren är defekt.

1. Byt ut laddaren.

Batteripaketet laddas inte, displayen är släckt

Batteripaketet är helt urladdat eller defekt.

1. Vänta och se om displayen visar återstående laddningstid efter 2 minuters väntetid.
   Om displayen visar återstående laddningstid efter väntetiden kan batteripaketet användas normalt.

2. Om displayen inte visar något är batteripaketet defekt och får inte längre användas. Koppla omedelbart ur batteriet från laddaren och kassera det enligt gällande bestämmelser.

Batteripaketet laddas inte, displayen visar tempera- tursymbolen

Batteripaketets temperatur är för låg/hög.

1. Lägg batteripaketet på en plats med rumstemperatur och vänta tills dess temperatur ligger inom normalområdet, se kapitlet "Tekniska data".
   Laddningen börjar automatiskt.

Fel vid drift

På displayen visas temperatursymbolen

Batteripaketets temperatur är för låg/hög.

1. Ta bort batteripaketet, vänta, låt batteripaketet svalna tills temperatursymbolen slocknar igen.

Strömförbrukningen för hög

Batteriets säkerhetskrets förhindrade för hög strömförbrukning.

1. För att låsa upp, ta ut batteripaketet från enheten tills temperatursymbolen slocknar och sätt i det igen.

Om temperatursymbolen inte slocknar efter 30 sekunder:

1. Anslut batteripaketet till laddaren för att låsa upp det.

Displayen visar återstående drifttid 0, maskinen stängs av

Batteripaketet är urladdat.

1. Ladda batteripaket.

Fel vid förvaring

Displayen visar ingen återstående kapacitet

Batteripaketet är urladdat.

1. Ladda batteripaket.

Displayen visar en återstående kapacitet på 70%, trots att batteripaketet är fulladdat.

Batteripaketet befinner sig i automatiskt förvaringsläge.

Förvaringsläget aktiveras om batteripaketet inte har använts på 21 dagar. Funktionen skyddar battericellerna mot snabbt åldrande och ökar livslängden.

1. Ladda batteripaketet fullständigt innan du använder det igen.

Tekniska data

18/25 18/50 36/25 36/50

Elanslutning
Batteripaketets märkspänning V 18 18 36 36
Batteriplattform Battery Power Battery Power Battery Power Battery Power
Kompatibel med batteriplattform Battery Power + Battery Power + Battery Power + Battery Power + Typ av batteripaket Li-ION Li-ION Li-ION Li-ION
Märkkapacitet (enligt IEC/EN 61960) Ah	2,5	5,0	2,5	5,0
Nominell storlek	Wh 45 90	90 180
Max. laddström	A 3,5	7,5	3,5	7,5

Svenska 80

	18/25	18/50	36/25	36/50
Mått och vikter
Vikt kg 0,5 0,8 0,9 1,5
Drifttemperatur °C -20 - 40 -20 - 40 -20 - 40 -20 - 40
Laddningstemperatur °C 4 - 40 4 - 40 4 - 40 4 - 40
Lagringstemperatur °C -20 - 60 -20 - 60 -20 - 60 -20 - 60
Längd x bredd x höjd	mm 133 x 88 x 50	133 x 88 x 72	133 x 88 x 72	133 x 88 x 117,5

Med förbehåll för tekniska ändringar.
