BRUKSANVISNING SEW122275 Emerio

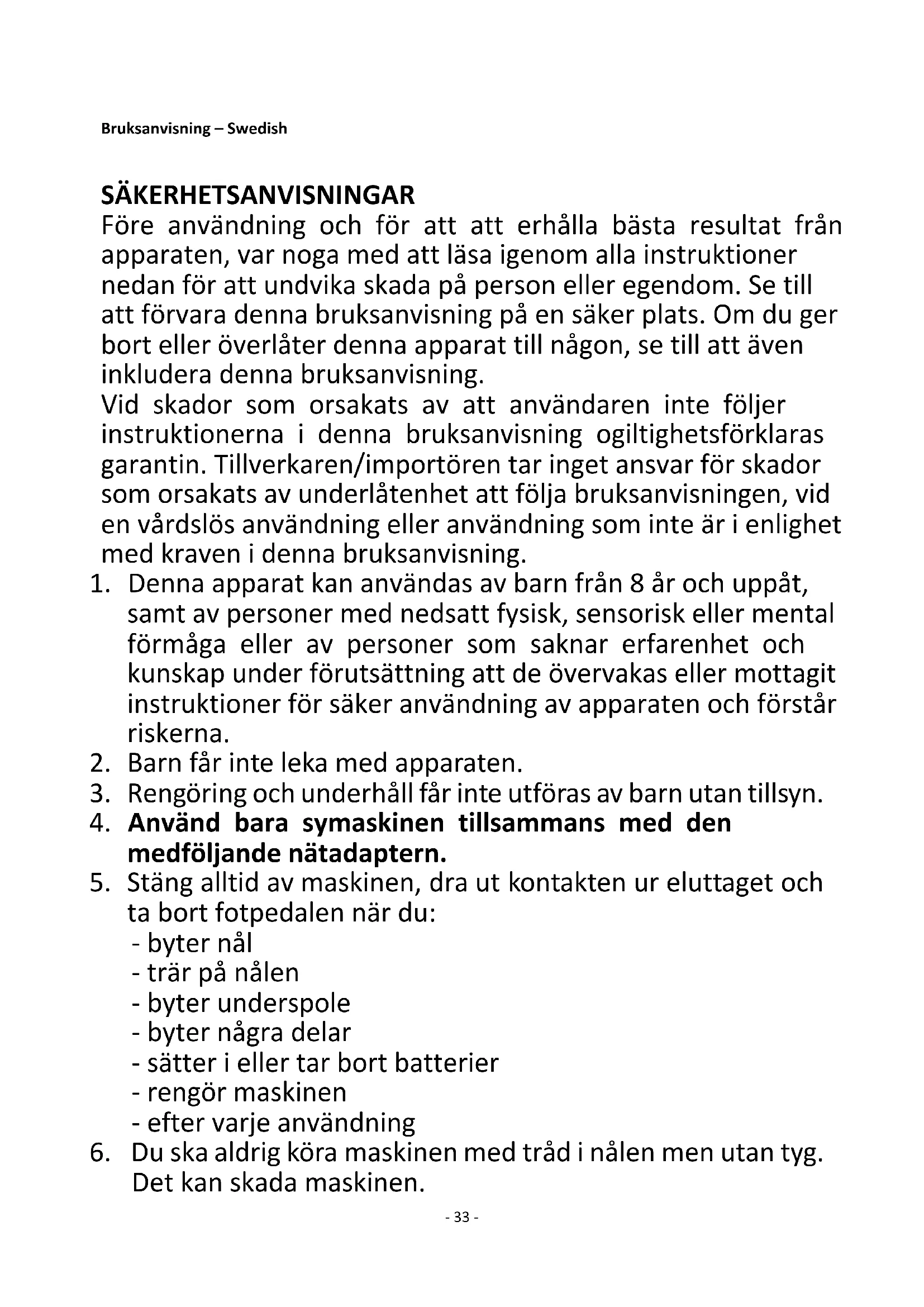

Före användning och för att att erhålla bästa resultat från apparaten, var noga med att läsa igenom alla instruktioner nedan för att undvika skada på person eller egendom. Se till att förvara denna bruksanvisning på en säker plats. Om du ger bort eller överlåter denna apparat till någon, se till att även inkludera denna bruksanvisning.

Vid skador som orsakats av att användaren inte följer instruktionerna i denna bruksanvisning ogiltighetsförklaras garantin. Tillverkaren/importören tar inget ansvar för skador som orsakats av underlåtenhet att följa bruksanvisningen, vid en vårdslös användning eller användning som inte är i enlighet med kraven i denna bruksanvisning.

1. Denna apparat kan användas av barn från 8 år och uppåt, samt av personer med nedsatt fysisk, sensorisk eller mental förmåga eller av personer som saknar erfarenhet och kunskap under förutsättning att de övervakas eller mottagit instruktioner för säker användning av apparaten och förstår riskerna.
2. Barn får inte leka med apparaten.
3. Rengöring och underhåll får inte utföras av barn utan tillsyn.
4. Använd bara symaskinen tillsammans med den medföljande nätadaptern.

5. Stäng alltid av maskinen, dra ut kontakten ur eluttaget och ta bort fotpedalen när du:

6. byter nål

7. trär på nälen
8. byte underspole
9. byter några delar
10. sätter i eller tar bort batterier
11. rengör maskinen

12. efter varje användning

13. Du ska aldrig köra maskinen med tråd i nålen men utan tyg. Det kan skada maskinen.

14. Försök aldrig öppna maskinhuset eller reparera maskinen själv. Risk för elstötar!

15. Dra alltid ur kontakten innan rengöring och underhåll.
16. Maskinen är inte framtagen för kommersiellt bruk.
17. Använd inte maskinen utomhus.
18. Använd bara maskinen för det den är avsedd för.
19. Använd aldrig maskinen om den är skadad på något sätt.
20. Dra inte i tyget medan du syr. Om du drar i tyget kan nålen gå av och maskinen skadas.
21. Ta ut batterierna när maskinen inte ska användas under en längre tidsperiod. Det förlänger batteriets livslängd och skyddar maskinen. Blanda inte nya och använda batterier.
22. Se till att barn inte är i närheten av maskinen. Maskinen är ingen leksak och ska inte användas av eller i närheten av barn.
23. Sänk aldrig ner maskinen och dess delar i vatten. Använd inte maskinen med våta händer, barfota, i vatten eller på ett vått underlag när du har adaptern inkopplad.
24. Använd aldrig maskinen om elsladden eller stickkontakten är skadade.
25. Håll elsladden borta från heta ytor.
26. Dra i kontakten när du kopplar loss maskinen från eluttaget. Dra inte i sladden.
27. Använd bara den nätadapter som rekommenderas av tillverkaren. Andra adaptrar kan orsaka personskador eller skada maskinen.
28. Stäng av maskinen eller dra ur kontakten när du går ifrån den.
29. Se till att det finns tyg under nälen när maskinen är igång och nälen rör sig. Annars kan maskinen fastna och tråden trassla sig.
30. Om maskinen fastnar eller tråden trasslar sig på grund av att du gjort något fel, ska du omedelbart stänga av maskinen.

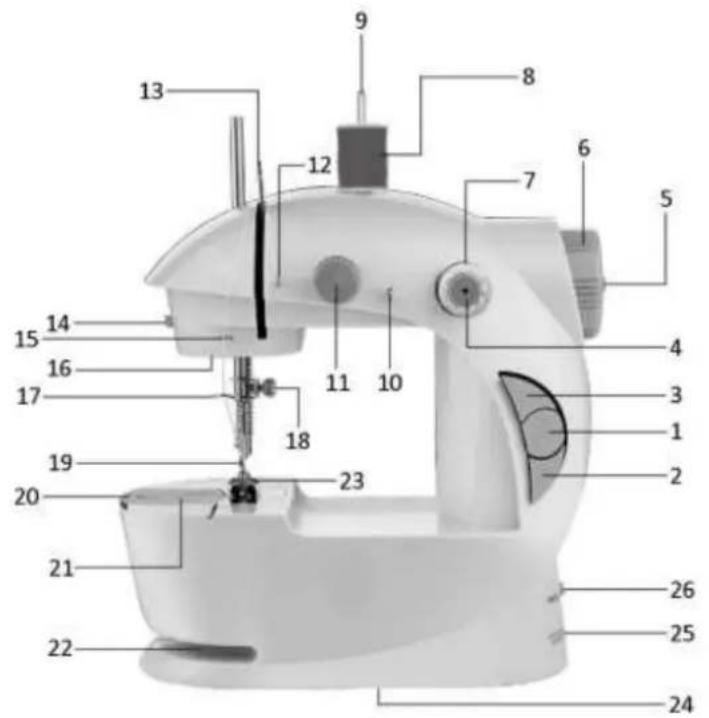

BESKRIVNING AV DELAR

1. Strömbrytare
2. Hastighetsknapp
3. Strömbrytare för lampa
4. Spolhållare
5. Spolaxel (kan tas ut och tryckas in)
6. Handhjul
7. Sidospole
8. Trådrulle (medföljer ej)

9. Trådrullehållare

10. Trådledare

11. Trådspänningsratt
12. Trådledare
13. Trådtilldragare
14. Trådkniv
15. Trådledare
16. Lampa
17. Nålhållare
18. Nålhållarskruv

19. Nål

20. Batterifack

21. Underspole (på insidan)
22. Skåra för ärmar
23. Pressarfot
24. Batterifack (på undersidan)
25. Adapteruttag (DC)
26. Uttag för fotpedal
27. Mellanrum mellan pressarfot och stygnplåt
28. Lyftspak för pressarfot

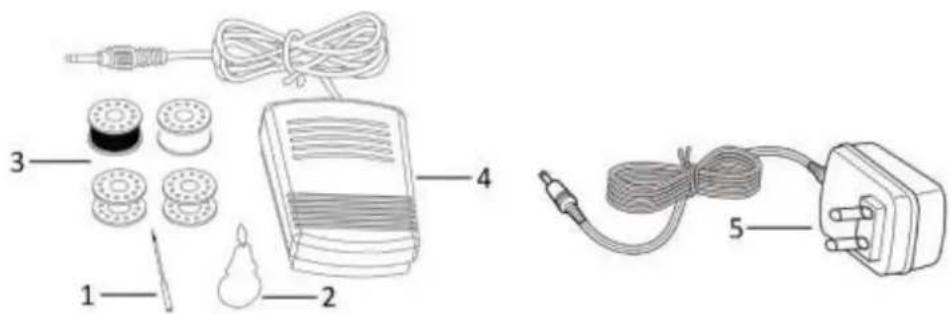

Tillbehör

1. Nål
2. Nälträdare
3. Fyra metallspolar
4. Fotpedal
5. Nätadapter

Efter att du packat upp symaskinen:

1. Se till att strömbrytaren är i läge OFF innan du sätter i batterierna.
2. Sätt i 4 AA-batterier i batterifacket.

3. Viktigt! Ta ut batterierna när du använder nätadaptern.

4. Tryck på strömbrytaren för att slå på maskinen. Maskinen börjar sy omedelbart. Se till att trädningen är korrekt och att tyget ligger på plats innan du slår på maskinen för att sy.

TRÄDNING AV SYMASKINEN

Symaskinen har två trådar. Den övre kallas övertråd. Den löper från sidospolen eller trädrullen. Den undre kallas undertråd. Den löper från underspolen.

Övertråd:

När du packar upp symaskinen kommer du att se att maskinen redan är trädd med tråd från sidospolen (se bilden redan från 1 till 8). Du kan börja sy direkt med träden från sidospolen. Du kan även välja att sy med tråd från en trädrulle du själv har köpt:

Steg 1: Dra ut trådrullehållaren genom att ta tag i spetsen som sticker ut och dra tills trådrullehållaren är helt utdragen.

Steg 2: Sätt en trådrulle på trådrullehållaren.

Steg 3: Dra ut tråd från trådrullen och led den genom trådledarna, trådspänningsratten, trådtilldragaren, nålhållaren och nålen, enligt siffrorna 2-8 i bilden.

Viktigt! När du trär träden på nålen ska den föras genom hålet från vänster till höger. Annars fungerar inte maskinen korrekt.

Obs! När tråden träds över trådspänningsratten ska den ledas mellan de två brickorna bakom ratten. På så sätt kan träden spännas.

Se till att trädningen är korrekt. (Följ alla steg noga och träd inte träden på något annat sätt.) Lämna omkring 10 cm tråd hängande bakom nälen.

Undertråd (från underspolen):

1. Ta bort locket till spolluckan.
2. Sätt i den spole du vill sy med i luckan med tråden virad motklocks. Lämna omkring 5 cm tråd hängande utanför (bild 1).
3. Håll i övertrådens ände med ena handen och vrid på handhjulet flera varv med den andra. Ö verträden hämtar upp underträden och drar ut den genom hålet under nålen.
4. Sätt tillbaka locket till spolluckan. Skilj de båda trädarna åt och dra dem tillsammans bakåt under pressarfoten och lämna omkring 10 cm tråd hängande bakom (bild 2).

Viktigt! Vrid alltid handhjulet 2 eller 3 varv för att prova att det snurrar jämnt och lätt innan du startar maskinen. Vrid handhjulet i samma riktning som pilen på hjulet visar.

Viktigt! Kontrollera att över- och undertråd löper korrekt. Provsy på en liten bit tyg innan du börjar sy på riktigt. Felaktig trädning skadar skyttelsömmen.

Maskinen kan vara färdigträdd när du packar upp den. Titta noggrant på hur maskinen är trädd innan du tar bort träden om du vill byta till en annan tråd eller spole.

SY UTAN FOTPEDALEN

Viktigt! Vrid alltid handhjulet 2 eller 3 varv för att prova att det snurrar jämnt och lätt innan du startar maskinen. Vrid handhjulet i samma riktning som pilen på hjulet visar.

1. Lyft upp nälen ovanför pressarfoten genom att vrida lite på handhjulet.

2. Lyft upp pressarfoten i spaken.

3. Lägg tyget du vill sy i under pressarfoten.

4. Sänk ned pressarfoten genom att föra spaken nedåt.

5. Vrid på handhjulet 2 till 3 varv.

6. Tryck på hastighetsknappen för att välja hastighet. Tryck in knappen om du vill ha låg hastighet, tryck ut den om du vill ha hög hastighet. Använd låg hastighet för komplicerade arbeten som kräver att du startar, stannar och vrider tyget ofta. Använd hög hastighet för långa, raka sömmar.

7. Tryck in strömbrytaren för att starta maskinen. Styr tyget varsamt för att sömmen ska bli rak genom att trycka lätt på båda sidor om pressarfoten medan tyget matas fram.

8. När sömmen är klar, stänger du av maskinen med strömbrytaren genom at trycka ut knappen.

9. Lyft upp nälen genom att snurra lätt på handhjulet.

10. Lyft upp pressarfoten med spaken.

11. Vrid handhjulet bakåt och framåt för att lossa tråden. Dra tyget mot dig till du har 10 cm tråd mellan tyget och symaskinen. Om tyget är vårt att dra, lossar du på övertråden lite genom att lirka med tråden på höger sida om trådtilldragaren (bild 3 och 4).

12. Klipp av trådarna nära tyget. Dra trådarna bakåt under pressarfoten och lämna omkring 10 cm tråd hängande bakom. Börja nästa söm på samma sätt och följ stegen ovan för att fortsätta sy.

1. Se till att maskinen är avstängd.

2. Sätt i fotpedalens kontakt i uttaget på symaskinen.

3. Slå på maskinen genom att trampa ned fotpedalen. Tryck försiktigt på fotpedalen för att köra maskinen.

Viktigt! Fotpedalen och strömbrytaren kan inte användas samtidigt. När du använder fotpedalen ska strömbrytaren vara i läget OFF. Fotpedalen används för att slå på och stänga av maskinen. Den är ingen strömkälla. Glöm därför inte att ansluta adaptern eller sätta i batterierna när du vill sy med fotpedalen.

Justera trådspänningen

1. När du syr ska över- och undertråd normalt vara lika mycket spända, varken för hårt eller för löst.

Trådspänningen har ställts in på fabriken för att ge bästa resultat och behöver normalt inte justeras. Men om du märker att stygnen är för lösa eller för hårda när du syr i olika material kan du reglera spänningen själv. (A= Övertråd; B= Tyg; C= Undertråd.)

A B C

1. Om undertråden bildar en rak linje är överträden inte tillräckligt spänd. Vrid på trådspänningsratten (inte för hårt och inte för löst) medklocks för att öka spänningen tills stygnen ser normala ut igen.

1. Om överträden bildar en rak linje betyder det att den är för hårt spänd. Vrid försiktigt på trådspänningsratten motklocks för att minska spänningen tills stygnen ser normala ut igen.

Viktigt! Tråden som träs över trådspänningsratten måste löpa mellan de två brickorna bakom ratten. Annars fungerar inte maskinen korrekt.

Byta nål

Om nålen går sönder, eller om du behöver byta nål för att sy i ett tyg av annat material, följer du stegen nedan: Om du behöver utbytesnålar använd universalnålar av typ 90/14.

1. Ta ut batterierna/koppla bort adaptern för att vara säker på att maskinen är helt avstängd.
2. Vrid handhjulet så att nälen hamnar i högsta läget.
3. Lossa på nälhällarskruven med hjälp av en kort spårskruvmejsel.
4. Ta ut nälen ur nälhållaren genom att dra nedåt.
5. Sätt i den nya nälen med den platta sidan mot nälhållaren. Tryck försiktigt in nälen så långt det går.
6. Dra åt nälhällarskruven medan du håller nälen på plats.

Viktigt! När du trär träden på nälen ska den föras genom hålet från vänster till höger. Annars fungerar inte maskinen korrekt.

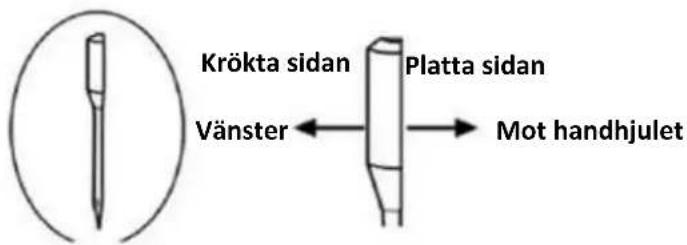

Krökta sidan Platta sidan Vänster ← → Mot handhjulet

Viktigt! När du sätter i nälen ska den platta sidan vara åt höger (mot handhjulet) och den krökta sidan åt vänster. Annars fungerar inte maskinen.

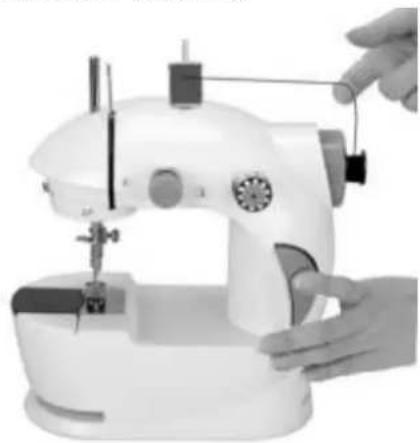

Spolning av undertråd

Med spolaxeln kan du spola upp undertråd från trådrullar du själv har köpt. Spolaxeln sitter normalt infälld i handhjulet. För att spola upp undertråd:

1. Tryck på spolaxeln samtidigt som du håller i den.
2. Vrid spolaxeln motklocks tills den fälls ut.
3. Sätt fast den tomma spolen ordentligt på spolaxeln och vira tråden medsols runt spolen 4 eller 5 varv.
4. Tryck på strömbrytaren för att starta maskinen. Tråden börjar spolas upp automatiskt. Håll lätt i träden och styr den försiktigt med fingrarna. Se bilden ovan. Spola inte upp tråd ovanför spolens kant.
5. Tryck på strömbrytaren för att stänga av maskinen när du är färdig. Klipp av träden och ta av spolen.
6. Tryck tillbaka spolaxeln in i handhjulet och vrid medsols för att fälla in den igen.

Viktigt! Ta bort underspole och all övertråd innan du spolar upp undertråd.

Byte av sidospole

1. Dra ut spolhållaren från sitt fäste.
2. Ta av spolen och sätt dit den nya.
3. Tryck fast spolhållaren med den nya spolen i.

Använda nälträdaren

1. För in nälträdaren i hålet på nälen från höger till vänster.
2. Trä i tråden i nälträdaren på nålens vänstra sida och dra sedan ut nälträdaren åt höger.

Sy ärmar

Symaskinen är designad för att underlätta när du syr ärmar med hjälp av en praktisk skåra. Följ sedan anvisningarna steg för steg som vanligt för att sy ärmar.

Arbetslampa

Om du behöver extra ljus trycker du på strömbrytaren till lampan för att tända den. Tryck igen för att släcka lampan.

Tips:

1. Maskinen kan skadas om den startas utan att något tyg är på plats.
2. Stäng av maskinen direkt efter att du använt den.
3. Om träden går av medan du syr, eller om nälen tappar träden, ska du omedelbart stänga av maskinen. Tråden kan annars trassla sig inne i maskinen och skada den.

VÄLJ RÄTT TYG

SömnadresultatTygetsegenskaper	Bomull/linne	Siden/ull	Polyester	Elastiskt tyg
Normalt	√	×	√	△
Tjockt	√	×	√	△
Tunt	√	×	×	×
Hårt	√	√	√	△
Mjukt	×	×	×	×
Sömnad/resultatV: lätt att sy×: svårt att sy△: ojämnt resultatObs!1. Mått för tygets tjocklek:Tunt tyg: två lager av tyget är tunnare än 0,35 mm.Tjockt tyg: två lager av tyget är tjockare än 0,8 mmNormalt tyg: två lager av tyget har en tjocklek på 0,35-0,8 mm.2. Definition av elasticitet:Om ett tygstycke på 100x 30 mm kan töjas ut till 106 mm vid en spännkraft under 0,5 kg räknas tyget som elastiskt. Om inte är tyget oelastiskt.3. Hårda tyger: jeans, kanvas och liknande4. Mjuka tyger: tyger till handdukar, dammtrasor och liknande

SPECIFICATIONER

Adapter input: 100-240V\~ 50/60Hz, 0.2A

Adapter output: 6V DC, 800mA, 4.8W

Symaskin: 6V DC, 800mA

GARANTI OCH KUNDTJÄNST

Innan leverans genomgår våra apparater en sträng kvalitetskontroll. Om det trots detta skulle uppstå någon skada på produktionen eller vid transporten, ber vi dig att ta med apparaten tillbaka till inköpsstället. Förutom de i lag fastställda garantianspråken har köparen möjlighet att göra gällande följande anspråk på garanti:

För den köpta apparaten ges 2 års garanti, med början på inköpsdagen.

Brister som uppstår genom felaktig hantering av apparaten och fel som uppstår genom ingrepp och reparationer av tredje man eller montering av främmande delar, omfattas ej av vår garanti. Behåll alltid ditt kvitto då det är din garanti vid eventuell reklamation. Skador som uppstår p.g.a. att instruktionsmanualen inte följs ogiltigförklarar garantin och om detta leder till påföljande skador så kan inte vi hållas ansvariga. Vi kan inte hållas ansvariga för materiella skador eller personskador som orsakas av felaktig användning eller om inte säkerhetsföreskrifterna följs. Skador på tillbehören innebär inte per automatik ersättning av hela apparaten. I sådana fall ska du kontakta vår kundservice. Trasigt glas och trasiga plastdelar innebär alltid en kostnad. Defekter på förbrukningsartiklar eller slitdelar och även skador orsakade av rengöring, underhåll eller byte av tidigare nämnda delar täcks inte av garantin och ska således betalas av ägaren.

MILJÖVÄNLIG KASSERING

Återvinning – EU-direktiv 2012/19/EU

Denna markering indikerar att produkten inte får kastas tillsammans med övrigt hushållsavfall. För att förhindra eventuell skada på miljön eller människors hälsa på grund av okontrollerad avfallshantering, återvinns de på ett ansvarsfullt sätt som främjar en hållbar återanvändning av materiella resurser. För att återlämna den använda enheten, använd retur- och insamlingssystem eller kontakta återförsäljaren där produkten var köpt. De kan ta denna produkt för miljösäker återvinning.

BATTERIET MÅSTE ÅTERVINNAS ELLER KASSERAS PÅ ETT KORREKT SÄTT. FÅR INTE ÖPPNAS. FÅR INTE KASSERAS I ÖPPEN ELD ELLER KORTSLUTAS.

Emerio Deutschland GmbH (no service address)

Lerchenweg 3

40789 Monheim am Rhein

Deutschland

Kundservice:

T: [phone]

E: [e-mail]
