BEDIENUNGSANLEITUNG SEW122275 Emerio

Emerio Deutschland GmbH (no service address) Lerchenweg 3 40789 Monheim am Rhein Deutschland Customer service: T: +49 (0) 3222 1097 600 E: info.de@emerio.eu- 11 - Bedienungsanleitung – German SICHERHEITSHINWEISE Lesen Sie vor dem Gebrauch unbedingt die nachfolgenden Bedienungshinweise, um Verletzungen oder Beschädigungen zu vermeiden und das beste Ergebnis mit dem Gerät zu erzielen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Wenn Sie dieses Gerät an eine andere Person weitergeben, stellen Sie sicher, dass Sie auch diese Bedienungsanleitung aushändigen. Im Falle von Beschädigungen, die durch die Missachtung der Anleitungen in dieser Bedienungsanleitung verursacht wurden, wird die Garantie ungültig. Der Hersteller/Importeur haftet nicht für Schäden, die durch Missachtung der Bedienungsanleitung, fahrlässigen Gebrauch oder Benutzung, die nicht in Übereinstimmung mit den Anforderungen dieser Bedienungsanleitung erfolgt, verursacht wurden.

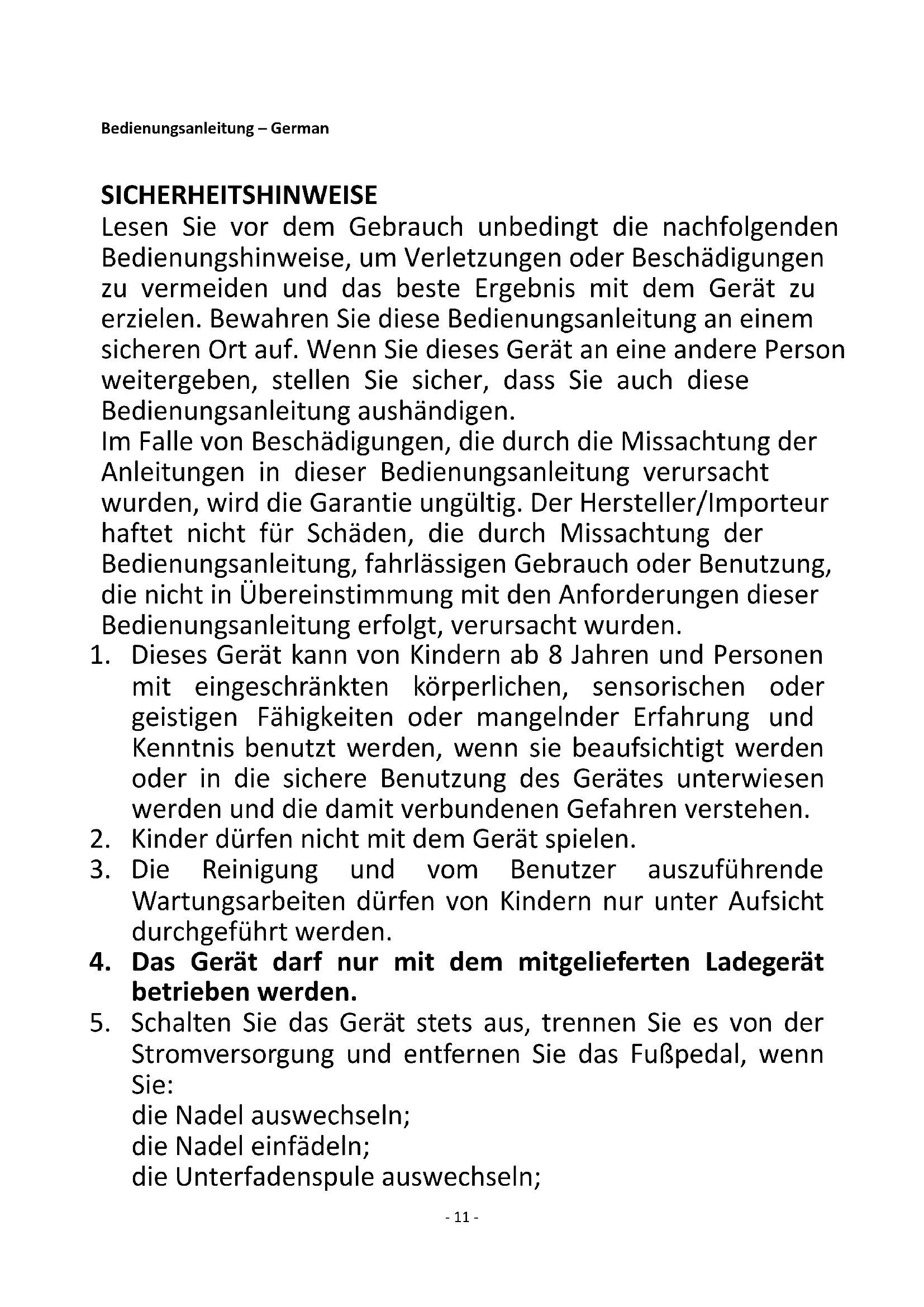

1. Dieses Gerät kann von Kindern ab 8 Jahren und Personen

mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie beaufsichtigt werden oder in die sichere Benutzung des Gerätes unterwiesen werden und die damit verbundenen Gefahren verstehen.

2. Kinder dürfen nicht mit dem Gerät spielen.

3. Die Reinigung und vom Benutzer auszuführende

Wartungsarbeiten dürfen von Kindern nur unter Aufsicht durchgeführt werden.

4. Das Gerät darf nur mit dem mitgelieferten Ladegerät

5. Schalten Sie das Gerät stets aus, trennen Sie es von der

Stromversorgung und entfernen Sie das Fußpedal, wenn Sie: die Nadel auswechseln; die Nadel einfädeln; die Unterfadenspule auswechseln;- 12 - Bestandteile auswechseln; Batterien einlegen oder herausnehmen; die Maschine reinigen; nach jedem Gebrauch.

6. Lassen Sie die Maschine niemals laufen, wenn ein Faden in

die Nadel eingefädelt ist, aber kein Stoff auf der Maschine liegt. Dadurch könnte die Nähmaschine beschädigt werden.

7. Versuchen Sie unter keinen Umständen, das Gehäuse des

Gerätes zu öffnen oder das Gerät selbst zu reparieren. Dies könnte einen Stromschlag verursachen.

8. Ziehen Sie den Netzstecker des Gerätes, bevor Sie

Wartungsarbeiten durchführen.

9. Dieses Gerät ist nicht für den gewerblichen Gebrauch

10. Benutzen Sie das Gerät nicht im Freien.

11. Verwenden Sie das Gerät nur zu seinem

bestimmungsgemäßen Zweck.

12. Benutzen Sie das Gerät niemals, wenn es in irgendeiner

Weise beschädigt ist.

13. Ziehen Sie den Stoff nicht beim Nähen. Durch das Ziehen

könnte die Nadel brechen und das Gerät beschädigt werden.

14. Entnehmen Sie die Batterien, wenn das Gerät längere Zeit

nicht benutzt wird. Dies schont die Batterien und schützt das Gerät. Benutzen Sie keine neuen und alten Batterien zusammen.

15. Halten Sie das Gerät von Kindern fern. Dieses Gerät ist kein

Spielzeug und sollte nicht von oder in der Nähe von Kindern benutzt werden.

16. Tauchen Sie das Gerät oder andere Teile niemals in Wasser

oder andere Flüssigkeiten. Wenn Sie den Adapter benutzen, bedienen Sie das Gerät nicht mit nassen Händen, ohne Schuhe oder während Sie in Wasser stehen oder auf einer nassen Oberfläche.

17. Benutzen Sie das Gerät niemals mit einem beschädigten

Kabel oder Stecker.- 13 -

18. Halten Sie das Kabel von heißen Oberflächen fern.

19. Um den Stecker aus der Steckdose zu entfernen, ziehen Sie

am Stecker. Ziehen Sie nicht am Kabel.

20. Verwenden Sie nur den vom Hersteller empfohlenen

Adapter. Ein anderer Adapter kann Verletzungen verursachen oder das Gerät beschädigen.

21. Schalten Sie das Gerät aus oder ziehen Sie seinen

Netzstecker aus der Steckdose, wenn Sie es unbeaufsichtigt lassen.

22. Achten Sie darauf, dass sich unter der Nadel Stoff befindet,

wenn die Maschine läuft und die Nadel sich bewegt. Andernfalls wird sich die Maschine festfahren und der Faden steckenbleiben.

23. Wenn die Maschine festgefahren ist oder aufgrund

unsachgemäßer Handhabung blockiert, stellen Sie die Maschine mit dem Ein/Ausschalter sofort aus.- 14 - SEW-122275 DE

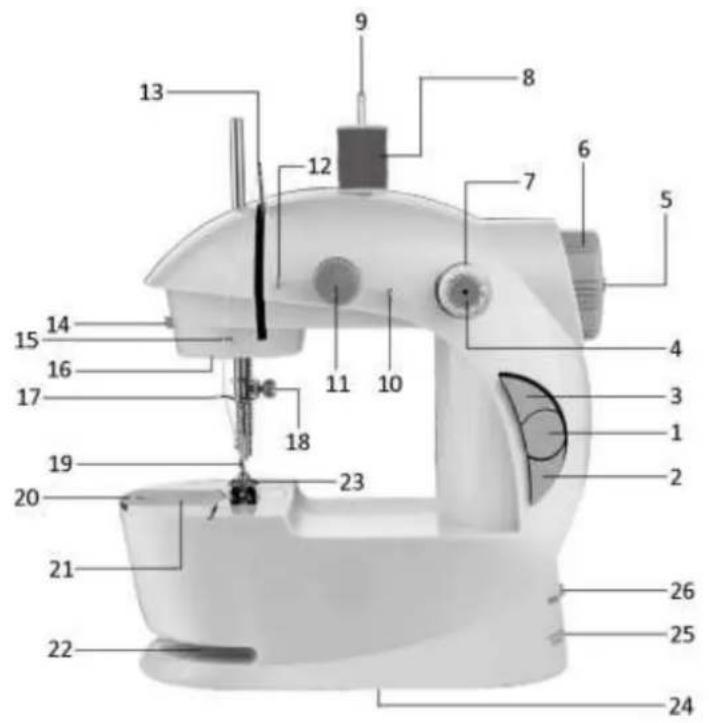

2. Geschwindigkeitsregler

5. Aufspulerstift (kann

herausgedrückt werden)

10. Fadenführungsring

11. Fadenspannungsschraube

12. Fadenführungsring

15. Fadenführungsring

18. Nadelhalterschraube

20. Spulenfachabdeckung

21. Unterfadenspule (im Fach)

22. Schlitz zum Nähen von

24. Batteriefach (Unterseite)

25. DC-Anschluss für den

26. Fußpedal-Anschlussbuchse

27. Zwischenraum für den Faden

(Zwischenraum zwischen dem Nähfuß und der Nähplatte)

Nach dem Auspacken des Geräts:

1. Stellen Sie sicher, dass der Ein/Ausschalter auf die Aus-Position gestellt ist, bevor Sie die Batterien einlegen.

2. Legen Sie vier AA-Batterien in das Batteriefach ein.

3. Drücken Sie den Ein/Ausschalter, um das Gerät einzuschalten. Das Gerät beginnt sofort zu nähen.

Vergewissern Sie sich, dass das Gerät korrekt eingefädelt ist und der Stoff in der Nähposition ist, bevor Sie das Gerät einschalten.

4. Warnung! Wenn Sie den Adapter verwenden, nehmen Sie alle Batterien aus der Maschine.

EINFÄDELN DES GERÄTS

Dieses Gerät arbeitet mit zwei Fäden. Einer ist der Oberfaden. Dies ist der Faden der seitlichen Spule oder der Garnrolle. Der andere Faden ist der Unterfaden. Dies ist der Faden der Unterfadenspule. Oberfaden: Nach dem Auspacken des Geräts werden Sie sehen, dass es bereits eingefädelt ist (siehe Fadenverlauf 1 bis 8 in der Abbildung). Sie können die seitliche Spule sofort verwenden, um mit dem Nähen zu beginnen. Alternativ können Sie die Garnrolle, die Sie separat gekauft haben, zum Nähen verwenden. Schritt 1: Heben Sie die Garnrollenspindel an, indem Sie die freiliegende Spitze greifen und die Garnrollenspindel nach oben ziehen, bis sie komplett herausgezogen ist. Schritt 2: Stecken Sie die Garnrolle auf die Garnrollenspindel. Schritt 3: Ziehen Sie den Faden von der Garnrolle und führen Sie ihn durch die Fadenführungsringe, die Fadenspannungsschraube, den Fadengeber, den Nadelhalter und die Nadel (siehe Verlauf 2 bis 8 in der Abbildung). Achtung! Wenn der Faden über der Nadel verläuft, muss er von links nach rechts durch das Nadelöhr gefädelt werden. Andernfalls wird das Gerät nicht ordnungsgemäß funktionieren. Hinweis: Wenn der Faden über der Fadenspannungsschraube verläuft, muss er zwischen den zwei Unterlegscheiben hinter der Schraube positioniert werden. Auf diese Weise wird der Faden gespannt. Stellen Sie sicher, dass das Gerät korrekt eingefädelt ist. (Schrittweise, keinen Schritt auslassen oder an einer falschen Stelle einfädeln.) Ziehen Sie etwa 10 cm des Fadens heraus. Unterfaden (Einsetzen der Unterfadenspule):

1. Entfernen Sie die Abdeckung des Spulenfachs.

2. Setzen Sie die ausgewählte Unterfadenspule in das Spulenfach ein. Der Faden muss gegen den Uhrzeigersinn

verlaufen. Ziehen Sie etwa 5 cm des Fadens heraus. (Abb.1)

3. Halten Sie das Ende des Oberfadens mit einer Hand und drehen Sie dann das Handrad mehrmals mit der

anderen Hand. Der Oberfaden wird den Unterfaden aufnehmen und durch die Ö ffnung unter der Nadel ziehen.- 16 -

4. Setzen Sie die Abdeckung des Spulenfachs wieder ein. Trennen Sie die zwei Fäden und ziehen Sie diese dann

zusammen zur Rückseite der Maschine durch den Zwischenraum unter dem Nähfuß; lassen Sie dort etwa 10 cm Faden hängen. (Abb. 2) Achtung! Drehen Sie vor dem Starten der Maschine immer das Handrad zwei- bis dreimal, um zu prüfen, ob es sich leichtgängig drehen lässt. Das Handrad sollte in Richtung des Pfeils gedreht werden, der sich auf dem Handrad befindet. Abb.1 Abb. 2 Wichtig! Stellen Sie sicher, dass Ober- und Unterfaden korrekt verlaufen. Führen Sie einen Test an einem alten Stück Stoff durch, bevor Sie mit dem Nähen beginnen. Wenn die Maschine nicht korrekt eingefädelt ist, wird die Steppnaht fehlerhaft ausgeführt. Das Gerät wurde möglicherweise schon im Werk eingefädelt. Sehen Sie sich den Fadenverlauf genau an, bevor Sie den Faden entfernen, um einen neuen Faden oder eine neue Spule mit einem anderen Faden zu verwenden. BETRIEB DES GERÄTS (ohne Fußpedal) Achtung! Drehen Sie vor dem Starten der Maschine immer das Handrad zwei- bis dreimal, um zu prüfen, ob es sich leichtgängig drehen lässt. Das Handrad sollte in Richtung des Pfeils gedreht werden, der sich auf dem Handrad befindet.

1. Drehen Sie das Handrad etwas, um die Nadel über den Nähfuß zu stellen.

2. Heben Sie den Nähfuß an, indem Sie den Nähfußhebel nach oben stellen.

3. Legen Sie den Stoff, den Sie nähen möchten, unter den Nähfuß.

4. Senken Sie den Nähfuß, indem Sie den Nähfußhebel lösen und nach unten stellen.

5. Drehen Sie das Handrad zwei- bis dreimal.

6. Drücken Sie den Geschwindigkeitsschalter, um die gewünschte Geschwindigkeit einzustellen. Wenn der

Schalter eingerastet ist, wurde die niedrige Geschwindigkeit eingestellt; wenn der Schalter gelöst ist und hervorsteht, wurde die hohe Geschwindigkeit eingestellt. Wählen Sie für komplizierte Näharbeiten, für die das Gerät häufig angehalten, gestartet und der Stoff gedreht werden muss, die niedrige Geschwindigkeit. Wählen Sie für lange, durchgehende Nähte die hohe Geschwindigkeit.

7. Drücken Sie nun den Ein/Ausschalter, bis er in der Ein-Position einrastet. Führen Sie den Stoff vorsichtig, um

eine gerade Naht zu nähen, indem Sie den Stoff mit Ihren Fingerspitzen an beiden Seiten leicht herunterdrücken, während er unter den Nähfuß gezogen wird.

8. Wenn die Naht fertig ist, drücken Sie den Ein/Ausschalter, bis er sich löst und sich in Aus-Position stellt.

9. Drehen Sie das Handrad etwas, um die Nadel über den Stoff zu heben.

10. Heben Sie den Nähfußhebel an, um den Nähfuß hoch zu stellen.

11. Drehen Sie das Handrad vor und zurück. Dadurch lässt sich der Faden leicht lösen. Ziehen Sie den Stoff in

Ihre Richtung und lassen Sie einen etwa 10 cm langen Faden zwischen dem Stoff und dem Gerät. Wenn sich der Stoff nur schwer herausziehen lässt, lockern Sie den Oberfaden etwas, indem Sie den Faden mit der Hand von der rechten Seite des Fadengebers lockern. (Abb. 3 und 4)

12. Schneiden Sie die Fäden nahe am Stoff ab. Ziehen Sie die Fäden durch den Zwischenraum unter dem Nähfuß

zur Rückseite des Geräts, lassen Sie dort einen etwa 10 cm langen Faden hängen. Starten Sie die nächste Naht auf die gleiche Weise wie oben beschrieben, indem Sie diese Anleitungsschritte wiederholen.- 17 - Abb. 3 Abb. 4 Benutzung des Fußpedals

1. Das Gerät muss ausgeschaltet sein.

2. Verbinden des Fußpedals mit dem Gerät.

3. Drücken Sie auf das Fußpedal, um das Gerät zu starten. Drücken Sie behutsam auf das Fußpedal, um das

Gerät zu steuern. Achtung! Das Fußpedal und der Ein/Ausschalter können nicht gleichzeitig benutzt werden. Wenn das Fußpedal benutzt wird, stellen Sie bitte den Ein/Ausschalter am Gerät in die Aus-Position. Mithilfe des Fußpedals wird das Starten und Anhalten gesteuert. Es ist nicht der Antrieb. Sie müssen daher den Adapter anschließen oder Batterien einlegen, wenn Sie das Fußpedal benutzen. Einstellen der Fadenspannung

1. Eine normale Naht sollte gleichmäßig aus Ober- und Unterfaden gebildet werden, weder zu straff noch zu

locker. Sie sollten die Spannung nicht einstellen, da sie für eine optimale Leistung bereits im Werk eingestellt und angepasst wurde. Wenn Sie jedoch beim Nähen unterschiedlicher Stoffe feststellen, dass die Stiche zu locker oder zu straff sind, können Sie die Spannung anpassen. (A= Oberfaden; B= Stoff; C= Unterfaden.)

2. Wenn der Unterfaden wie eine gerade Linie aussieht, ist der Oberfaden zu locker. Drehen Sie bitte die

Fadenspannungsschraube - weder zu stark noch zu locker - im Uhrzeigersinn, um die Spannung zu erhöhen, bis die Stiche wieder normal aussehen.

3. Wenn jedoch der Oberfaden wie eine gerade Linie aussieht, ist der Oberfaden zu straff. Drehen Sie die

Fadenspannungsschraube langsam gegen den Uhrzeigersinn, bis die Stiche wieder normal aussehen. Achtung! Wenn der Faden über der Fadenspannungsschraube verläuft, muss er zwischen die zwei Unterlegscheiben hinter der Schraube positioniert werden. Andernfalls wird das Gerät nicht ordnungsgemäß funktionieren. Auswechseln der Nadel Wenn die Nadel bricht oder Sie eine andere Nadel benötigen, um eine andere Stoffart zu nähen, wechseln Sie bitte die Nadel aus. Wenn Sie Ersatznadeln benötigen, verwenden Sie bitte Universalnadeln vom Typ 90/14.

1. Entfernen Sie die Batterien/den Adapter, um sicherzustellen, dass das Gerät richtig ausgeschaltet ist.

2. Drehen Sie das Handrad, um die Nadel ganz nach oben zu stellen.

3. Lösen Sie die Nadelhalterschraube mithilfe eines kurzen Schlitzschraubendreher.

4. Ziehen Sie die Nadel nach unten aus dem Nadelhalter, um sie zu entfernen.

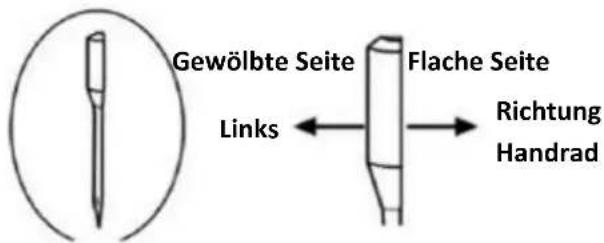

5. Setzen Sie eine neue Nadel mit der flachen Seite gegen die Nadelhalterung ein. Schieben Sie die Nadel

vorsichtig nach oben, bis sie sich nicht weiter schieben lässt.- 18 -

6. Halten Sie die Nadel, damit sie nicht verrutscht, und ziehen Sie die Nadelhalterschraube an.

Achtung! Wenn der Faden über der Nadel verläuft, muss er von links nach rechts durch das Nadelöhr gefädelt werden. Andernfalls wird das Gerät nicht ordnungsgemäß funktionieren. Achtung! Wenn Sie die Nadel einsetzen, drehen Sie bitte die flache Seite der Nadel nach rechts (Richtung Handrad) und die gewölbte Seite nach links. Andernfalls funktioniert das Gerät nicht. Aufspulen Mithilfe des Aufspulers können Sie Ihre eigenen Spulen von den Garnrollen, die Sie separat kaufen, aufspulen. Der Stift ist normalerweise im Handrad verborgen. Wenn Sie eine Spule aufspulen möchten:

1. Drücken Sie einen Moment lang auf den Stift.

2. Drehen Sie den Stift gegen den Uhrzeigersinn; der Stift springt daraufhin heraus.

3. Setzen Sie die leere Spule fest auf den Stift und wickeln Sie den Faden im Uhrzeigersinn vier- bis fünfmal um

4. Drücken Sie den Ein/Ausschalter, um das Gerät einzuschalten. Der Faden wird automatisch aufgespult.

Halten Sie den Faden leicht und lassen Sie ihn vorsichtig durch Ihre Finger gleiten. Siehe obenstehendes Beispielbild. Wickeln Sie den Faden nicht über den Rand der Spule auf.

5. Drücken Sie den Ein/Ausschalter, um das Gerät auszuschalten, wenn die Spule aufgespult ist. Schneiden Sie

den Faden ab und nehmen Sie die Spule von dem Stift.

6. Drücken Sie den Aufspulerstift in das Handrad und drehen Sie ihn im Uhrzeigersinn, um ihn wieder zu

verbergen. Achtung! Bevor Sie aufspulen, nehmen Sie bitte die Unterfadenspule heraus und entfernen Sie den Oberfaden vollständig. Auswechseln der Seitenspule

1. Ziehen Sie die Spulenspindel aus dem Spulenhalter.

2. Nehmen Sie die Spule ab und ersetzen Sie sie durch eine neue.

3. Schieben Sie die Spindel mit der neuen Spule zurück auf den Spulenhalter.

Verwendung des Einfädlers

1. Stecken Sie den Einfädler von rechts durch das Nadelöhr.

2. Führen Sie den Faden durch den Einfädler auf der linken Seite der Nadel und ziehen Sie dann den Einfädler

zur rechten Seite der Nadel heraus. Links Richtung Handrad Flache Seite Gewölbte Seite- 19 - Ärmel nähen Das Gerät ist mit einem Ärmelschlitz ausgestattet, der Ihnen das Nähen von Ärmeln erleichtert. Folgen Sie den Betriebsanleitungen zum Nähen der Ärmel. Arbeitslampe Falls Sie mehr Licht benötigen, drücken Sie den Lichtschalter, um die Lampe einzuschalten. Drücken Sie den Schalter erneut, um die Lampe auszuschalten. Tipps:

1. Das Gerät wird beschädigt, wenn es ohne Stoff benutzt wird.

2. Schalten Sie das Gerät sofort aus, wenn Sie mit dem Nähen fertig sind.

3. Schalten Sie das Gerät sofort aus, wenn der Faden während des Nähens reißt oder aus dem Nadelöhr

gezogen wurde. Andernfalls kann sich der Faden im Gerät verheddern und Schäden verursachen. GEEIGNETE STOFFE

Baumwolle/Leinen Seide/Wolle Polyester Elastisch Regulär

Stoff Erklärung Stoffeigensch aften- 20 - Zeichenerklärung: √: einfach zu nähen ×: schwierig zu nähen △：wellt sich beim Nähen Hinweis:

1. Definition der Stoffdicke:

Dünn (Stoff): zwei Stofflagen < 0,35 mm; Dick (Stoff): zwei Stofflagen > 0,8 mm; Normal (Stoff): zwei Stofflagen ≥ 0,35 mm und ≤ 0,8 mm.

2. Welche Stoffe gelten als elastisch:

Wenn ein Stoff von einer Größe von „100 mm x 30 mm“ sich mit einer Kraft von weniger als 0,5 kg auf über 106 mm dehnen lässt, gilt dieser Stoff als elastisch,

3. Feste Stoffe wie Jeans, dünnes Segeltuch usw.

4. Weiche Stoffe wie Handtücher, Staubtücher usw.

TECHNISCHE DATEN Adapter-Eingangsleistung: 100-240V~ 50/60Hz, 0.2A Adapter-Ausgangsleistung: 6V DC, 800mA, 4.8W Nähmaschine: 6V DC, 800mA
