BEDIENUNGSANLEITUNG SEW122275.3 Emerio

Lesen Sie vor dem Gebrauch unbedingt die nachfolgenden Bedienungshinweise, um Verletzungen oder Beschädigungen zu vermeiden und das Beste Ergebnis mit dem Gerät zu erzielen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Wenn Sie diesen Gerät an eine andere Person weitergeben, stellen Sie safer, dass Sie auch diese Bedienungsanleitung aushängigen.

Im Falle von Beschädigungen, die durch die Missachtung der Anleitungen in dieser Bedienungsanleitung verursacht wurden, wird die Garantie ungültig. Der Hersteller/Importeur haftet nicht für Schäden, die durch Missachtung der Bedienungsanleitung, fahrlässigen Gebrauch oder Benutzung, die nicht in Übereinstimmung mit den Anforderungen dieser Bedienungsanleitung erfolgt, verursacht wurden.

1. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie beaufsichtigt werden oder in die sichere Benutzung des Gerätes unterwiesen werden und die damit verbundenen Gefahren verstehen.
2. Kinder dürfen nicht mit dem Gerät speiten.
3. Die Reinigung und vom Benutzer auszuführende Wartungsarbeiten dürfen von Kindern nur unter Aufsicht durchgeführt werden.
4. Das Gerätarf nur mit demmitgelieferten Ladegerät betriebenen werden.
5. Schalten Sie das Gerät stets aus, trennen Sie es von der Stromversorgung und entfernen Sie das Fußpedal, wenn Sie:

die Nadel auswechseln;

die Nadel einfädeln;

die Unterfadenspule auswechseln;

Bestandteile auswechseln;
Batterien einlagen oder herausnahmen;
die Maschine reinigen;
nach jedem Gebrauch.

1. Lassen Sie die Maschine niemals laufen, wenn ein Faden in die Nadel eingefädelt ist, aber kein Stoff auf der Maschine liegt. Dadurch konnte die Nahmaschine beschädigt werden.
2. Versuchen Sie unter keinen Umständen, das Gehäuse des Gerätes zu öffnen oder das Gerät selbst zu reparieren. Dies könnte einen Stromschlag verursachen.
3. Ziehen Sie den Netzstecker des Gerätes, bevor Sie Wartungsarbeiten durchführung.
4. Dieses Gerät ist nicht für den gewerblichen Gebrauch konzipiert.
5. Benutzen Sie das Gerät nicht im Freien.
6. Verwenden Sie das Gerät nur zu seinem bestimmungsgemäßen Zweck.
7. Benutzen Sie das Gerät niemals, wenn es in irgendiner Weise beschädigt ist.
8. Ziehen Sie den Stoff nicht beim Nähen. Durch das Ziehen können die Nadel brechen und das Gerät beschädigt werden.
9. Entnahmen Sie die Batterien, wenn das Gerät längerere Zeit nicht benutzt wird. Dies schon die Batterien und schützt das Gerät. Benutzen Sie keine neuen und alten Batterien zusammen.
10. Halten Sie das Gerät von Kindern fern. Dieses Gerät ist kein Spielzeug und sollte nicht von oder in der Nähe von Kindern benutzt werden.
11. Tauchen Sie das Gerät oder andere Teile niemals in Wasser oder andere Flüssigkeiten. Wenn Sie den Adapter benutzen, bedienen Sie das Gerät nicht mit nassen Handen, ohne Schuhe oder während Sie in Wasser stehen oder auf einer nassen Oberfläche.

12. Benutzen Sie das Gerät niemals mit einem beschädigten Kabel oder Stecker.

13. Halten Sie das Kabel von bereits Oberflächen fern.

14. Um den Stecker aus der Steckdose zu entfernen,ziehen Sie am Stecker.Ziehen Sie nicht am Kabel.
15. Verwenden Sie nur den vom Hersteller empfohlenen Adapter. Ein anderer Adapter kann Verletzungen verursichen oder das Gerät beschädigen.
16. Schalten Sie das Gerät aus oderziehen Sie seinen Netzstecker aus der Steckdose, wenn Sie es unbeaufsichtigt halten.
17. Achten Sie darauf, dass sich unter der Nadel Stoff befindet, wenn die Maschine lauft und die Nadel sich bewegt. Andernfalls wird sich die Maschine festfahren und der Faden steckenbleiben.
18. Wenn die Maschine festgefahren ist oder aufgrund unsachgemäßer Handhabung blockiert, stellen Sie die Maschine mit dem Ein/Ausschalter(sofort aus.

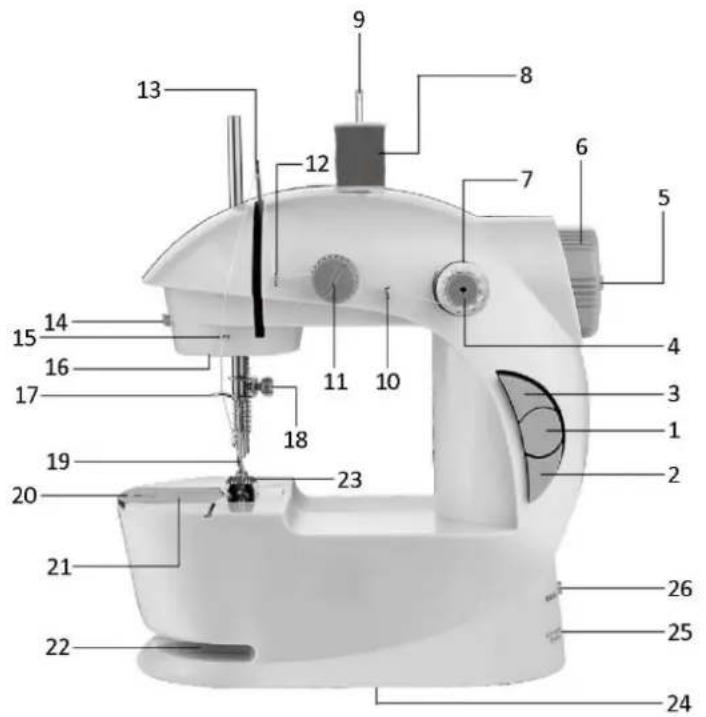

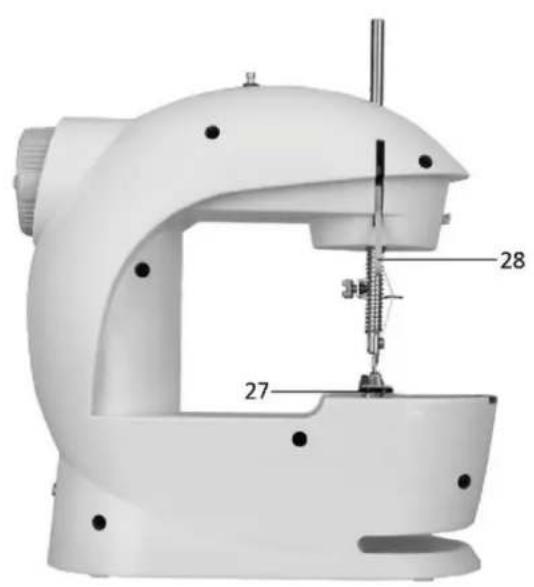

BESCHREIBUNG

1. Ein/Ausschalter
2. Geschwindigkeitsregler
3. Lichtschalter
4. Spulenspindel
5. Aufspulerstift (kann herausgedrückt werden)
6. Handrad
7. Seitenspule
8. Garnrolle
9. Garnrollenspindel
10. Fadenfuhrungsring

11. Fadenspannungsschraube

12. Fadenfuhrungsring

13. Fadengeber
14. Fadenschneider
15. Fadenfuhrungsring
16. Lampe
17. Nadelhalter
18. Nadelhalterschraube
19. Nadel
20. Spulenfachabdeckung
21. Unterfadenspule (im Fach)

22. Schlitz zum Nahlen von Aarmeln

23. Nahfuß

24. Batteriefach (Unterseite)
25. DC-Anschluss für den Adapter
26. Fußpedal-Anschlussbuchse
27. Zwischenraum für den Faden (Zwischenraum zwischen dem Nährfuß und der Nähplatte)
28. Nahfußhebel

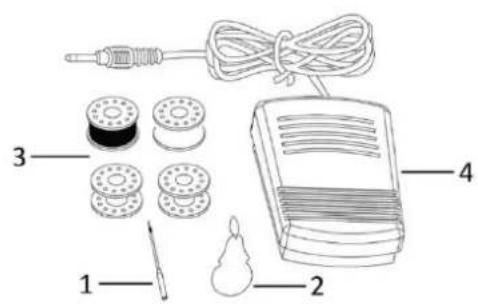

Zubehor

1. Nadel
2. Nadeleinfadler
3. Vier Metallspulen
4. Fuβpedal
5. Adapter

Nach dem Auspacken des Geräts:

1. Stellen Sie sicher, dass der Ein/Ausschalter auf die Aus-Position gestellt ist, bevor Sie die Batterien einlagen.
2. Legen Sie vier AA-Batterien in das Batteriefach ein.
3. Drücken Sie den Ein/Ausschalter, um das Gerät einschalten. Das Gerät beginnnt sofort zu nahlen. Vergewissern Sie sich, dass das Gerät korrekt eingefädelt ist und der Stoff in der Nähposition ist, bevor Sie das Gerät einschalten.
4. Warning! Wenn Sie den Adapter verwenden,nehmen Sie alle Batterien aus der Maschine.

EINFÄDELN DES GERÄTS

Dieses Gerät arbeitet mit zwei Faden. Einer ist der Oberfaden. Dies ist der Faden der seitlichen Spule oder der Garnrolle. Der andere Faden ist der Unterfaden. Dies ist der Faden der Unterfadenspule.

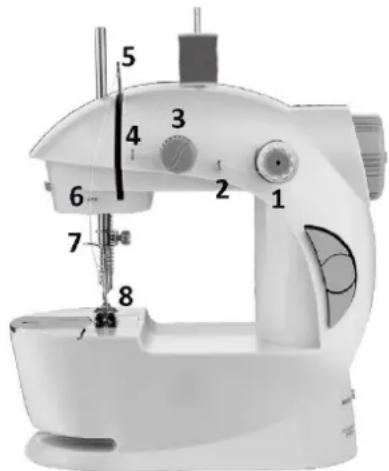

Oberfaden:

Nach dem Auspacken des Geräts werden Sie sehen, dass es bereits eingefädelt ist (siehe Fadenverlauf 1 bis 8 in der Abbildung). Sie können dieSECTIONliche Spule sofort verwenden, um mit dem Nahlen zu beginnen. Alternativ können Sie die Garnrolle, die Sie separat gekauft haben, zum Nahlen verwenden.

Schritt 1: Hebien Sie die Garnrollenspindel an, indem Sie die freiiegende Spitze greifen und die Garnrollenspindel nach obenziehen, bis sie komplett herausgezogen ist.

Schnitt 2: Stecken Sie die Garnrolle auf die Garnrollenspindel.

Schritt 3: Ziehen Sie den Faden von der Garnrolle und führen Sieihn durch die Fadenführungsringe, die Fadenspannungsschraube, den Fadengeber, den Nadelhalter und die Nadel (siehe Verlauf 2 bis 8 in der Abbildung).

Achtung! Wenn der Faden über der Nadel verläuft, muss er von links nach rechts durch das Nadelohr gefädelt werden. Andernfalls wird das Gerät nicht ordnungsgemäß funktionieren.

Hinweis: Wenn der Faden über der Fadenspannungsschraube verläuft, muss er zwischen den zwei Unterlegscheiben hinter der Schraube positioniert werden. Auf diese Weise wird der Faden gespannt.

Stellen Sie sicher, dass das Gerät korrekt eingefädelt ist. (Schrittweise, keinen Schritt auslassen oder an einer falsen Stelle einfädeln.) Ziehen Sie etwa 10 cm des Fadens Heraus.

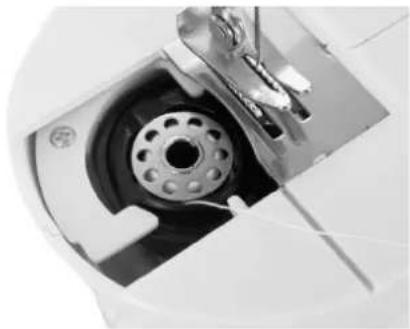

Unterfaden (Einsetzen der Unterfadenspule):

1. Entfernen Sie die Abdeckung des Spulenfachs.
2. Setzen Sie die ausgewählte Unterfadenspule in das Spulenfach ein. Der Faden muss gegen den Uhrzeigersinn verlaufen. Ziehen Sie etwa 5 cm des Fadens hereus. (Abb.1)

3. Halten Sie das Ende des Oberfaden mit einer Hand und drehen Sie dann das Handrad mehrmals mit der anderen Hand. Der Oberfaden wird den Unterfaden aufnehmen und durch die Öffnung unter der Nadelziehen.

4. Setzen Sie die Abdeckung des Spulenfachs wieder ein. Trennen Sie die zwei Faden undziehen Sie diese dann zusammen zur Rückseite der Maschine durch den Zwischenraum unter dem Nährfuß; lessen Sie dont eta 10 cm Faden hangen. (Abb. 2)

Achtung! Drehen Sie vor dem Starten der Maschine immer das Handrad zwei- bis dreimal, um zu prufen, ob es sich leichtgangig drehen lasst. Das Handrad sollte in Richtung des Pfeils gedreht werden, der sich auf dem Handrad befindet.

Abb.1

Abb.2

Wichtig! Stellen Sie sicher, dass Ober- und Unterfaden korrekt verlaufen. Führren Sie einen Test an einem alten Stück Stoff durch, bevor Sie mit dem Nahlen beginnen. Wenn die Maschine nicht korrekt eingefädelt ist, wird die Steppnaht fehlerhaft ausgeführrt.

Das Gerät wurde möglicherweise schon im Werk eingefädelt. Sehen Sie sich den Fadenverlauf genau an, bevör Sie den Faden entfernen, um einen neuen Faden oder eine neue Spule mit einem anderen Faden zu verwenden.

BETRIEB DES GERÄTS (ohne Fußpedal)

Achtung! Drehen Sie vor dem Starten der Maschine immer das Handrad zwei- bis dreimal, um zu prufen, ob es sich leichtgangig drehen lasst. Das Handrad sollte in Richtung des Pfeils gedreht werden, der sich auf dem Handrad befindet.

1. Drehen Sie das Handrad etwas, um die Nadel über den Nähfuß zu stellen.

2. Heben Sie den Nahfuß an, indem Sie den Nahrfußhebel nach oben stellen.

3. Legen Sie den Stoff, den Sie nahlen möchten, unter den Nährfuß.

4. Senken Sie den Nahfuß, indem Sie den Nahußhebel losen und nach unten stellen.

5. Drehen Sie das Handrad zwei-bis dreimal.

6. Drücken Sie den Geschwindigkeitsschalter, um die gewünschte Geschwindigkeit einzustellen. Wenn der Schalter eingerastet ist, wurde die niedrige Geschwindigkeit eingestellt; wenn der Schalter gelöst ist und hervorsteht, wurde die hohe Geschwindigkeit eingestellt. Wahlen Sie für komplizierte Nährarbeiten, für die das Gerät halten, gestartet und der Stoff gedreht werden muss, die niedrige Geschwindigkeit. Wahlen Sie für langle, durchgehende Näthe die hohe Geschwindigkeit.

7. Drücken Sie nun den Ein/Ausschalter, bis er in der Ein-Position einrastet. Führren Sie den Stoff vorsichtig, um eineGPCn daht zu nahen, indem Sie den Stoff mit Ihren Fingerspitzen an beiden Seiten leicht herunterrücken, wahrend er unter den Nahfu gezogen wird.

8. Wenn die Naht fertig ist, drucken Sie den Ein/Ausschalter, bis er sich lost und sich in Aus-Position staatlt.

9. Drehen Sie das Handrad etwas, um die Nadel über den Stoff zu haben.

10. Heben Sie den Nähfußhebel an, um den Nähfuß hoch zu stellen.

11. Drehen Sie das Handrad vor und darüber. Dadurch latent sich der Faden leicht losen. Ziehen Sie den Stoff in ihre Richtung und halten Sie einen etwa 10 cm langen Faden zwischen dem Stoff und dem Gerät. Wenn sich der Stoff nur schwer herausziehen latent, lockern Sie den Oberfaden etwas, indem Sie den Faden mit der Hand von der rechten Seite des Fadengebers lockern. (Abb. 3 und 4)

12. Schneiden Sie die Faden nahe am Stoff ab. Ziehen Sie die Faden durch den Zwischenraum unter dem Nährfuß zur Rückseite des Geräts, halten Sie Dort einen etwa 10 cm langen Faden hangen. Starten Sie die{nachste Naht auf die gleiche Weise wie oben beschrieben, indem Sie diese Anleitungsschritte wiederholen.

Abb.3

Abb. 4

Benutzung des Fußpedals

1. Das Gerät muss ausgeschelt sein.
2. Verbinden des Fußpedals mit dem Gerät.
3. Drucken Sie auf das Fußpedal, um das Gerät zu starten. Drucken Sie behutsam auf das Fußpedal, um das Gerät zu steuern.

Achtung! Das Fußpedal und der Ein/Ausschalter können nicht gleichzeitig benutzt werden. Wenn das Fußpedal benutzt wird, stellen Sieitte den Ein/Ausschalter am Gerät in die Aus-Position. Mithilfe des Fußpedals wird das Starten und Anhalten gesteuert. Es ist nicht der Antrieb. Sie müssen daher den Adapter anschließen oder Batterien einlagen, wenn Sie das Fußpedal benutzen.

Einstellen der Fadenspannung

1. Eine normale Naht sollte gleichmäßig aus Ober- und Unterfaden gebildet werden, weder zu straff noch zu locker. Sie sollen den Spannung nicht einstellen, da sie für eine optimale Leistung bereits im Werk eingestellt und angepasst wurde. Wenn Sie jedoch beim Nähen unterschiedlicher Stoffe feststellen, dass die Stiche zu locker oder zu straff sind, können Sie die Spannung anpassen. (A= Oberfaden; B= Stoff; C= Unterfaden.)

1. Wenn der Unterfaden wie eine gerade Linie aussieht, ist der Oberfaden zu locker. Drehen Sieitte die Fadenspannungsschraube - weder zu stark noch zu locker - im Uhrzeigersinn, um die Spannung zu erhöhen, bis die Stiche wieder normal aussehen.

1. Wenn jeder der Oberfaden wie eineGPCe linie aussieht, ist der Oberfaden zu straff. Drehen Sie die Fadenspannungsschraube langsam gegen den Uhrzeigersinn, bis die Stiche wieder normal aussehen.

Achtung! Wenn der Faden über der Fadenspannungsschraube verläuft, muss er zwischen die zwei Unterlegscheiben hinter der Schraube positioniert werden. Andernfalls wird das Gerät nicht ordnungsgemäß Funktionieren.

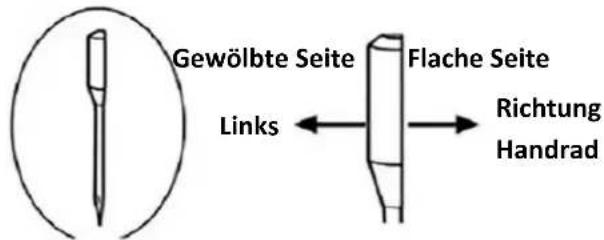

Auswechseln der Nadel

Wenn die Nadel bricht oder Sie eine andere Nadel benötigen, um eine andere Stoffart zu halten, wechseln Sieitte die Nadel aus.

Wenn Sie Ersatznadeln benötigten, verwenden Sieitte Universalnadeln vom Typ 90/14.

1. Entfernen Sie die Batterien/aden Adapter, um sicherzustellen, dass das Gerät richtig ausgeschaltet ist.
2. Drehen Sie das Handrad, um die Nadel ganz nach oben zu stellen.
3. Losen Sie die Nadelhalterschraube mithilfe eines kurzen Schlitzschraubendreher.
4. Ziehen Sie die Nadel nach unter aus dem Nadelhalter, um sie zu entfernen.

5. Setzen Sie eine neue Nadel mit der flachen Seite gegen die Nadelhalterung ein. Schieben Sie die Nadel vorsichtig nach oben, bis sie sich nicht weiter schiben{lsst.

6. Halten Sie die Nadel, damit sie nicht verrutscht, undziehen Sie die Nadelhalterschraube an.

Achtung! Wenn der Faden über der Nadel verläuft, muss er von links nach rechts durch das Nadelohr gefädelt werden. Andernfalls wird das Gerät nicht ordnungsgemäß Funktionieren.

Achtung! Wenn Sie die Nadel einsetzen, drehen Sieitte die flache Seite der Nadel nach rechts (Richtung Handrad) und die gewolbte Seite nach links. Andernfalls Funktioniert das Gerät nicht.

Aufspulen

Mithilfe des Aufspulers konnen Sie ihre eigenen Spulen von den Garnrollen, die Sie separat kaufen, aufspulen.

Der Stift ist normalerweise im Handrad verborgen. Wenn Sie eine Spule aufspulen möhen:

1. Drucken Sie einen Moment lang auf den Stift.
2. Drehen Sie den Stift gegen den Uhrzeigersinn; der Stift springt daraufhin hersa.
3. Setzen Sie die leere Spule fest auf den Stift und wickeln Sie den Faden im Uhrzeigersinn vier- bis fummal um die Spule.
4. Drücken Sie den Ein/Ausschalter, um das Gerät einzuschalten. Der Faden wird automatisch aufgeschpult. Halten Sie den Faden leicht und halten Sieihn vorsichtig durch ihre Finger gleiten. Siehe oberstehendes Beispielbild, Wickeln Sie den Faden nicht über den Rand der Spule auf.
5. Drucken Sie den Ein/Ausschalter, um das Gerät auszuschalten, wenn die Spule aufgespult ist. Schneiden sie den Faden ab undnehmen Sie die Spule von dem Stift.
6. Drucken Sie den Aufspulerstift in das Handrad und drehen Sieihn im Uhrzeigersinn, umihn wieder zu verbergen.

Achtung! Bevor Sie aufspulen, behmen Sieitte die Unterfadenspule hereaus und entfernen Sie den Oberfaden vollständig.

Auswechseln der Seitenspule

1. Ziehen Sie die Spulenspindel aus dem Spulenhalter.
2. Nehmen Sie die Spule ab und ersetzen Sie sie durch eine neue.
3. Schieber Ben Sie die Spindel mit der neuen Spule zurück auf den Spulenhalter.

Verwendung des Einfadlers

1. Stecken Sie den Einfadler von rechts durch das Nadelohr.
2. Fuhren Sie den Faden durch den Einfadler auf der linken Seite der Nadel undziehen Sie dann den Einfadler zur rechten Seite der Nadel hersus.

Armel nahlen

Das Gerät ist mit einem Ärmelschlitz ausgestattet, der Ihnen das Nähen von Ärmeln erleichtert. Folgen Sie den Betriebsanleitungen zum Nähen der Ärmel.

Arbeitslampe

Falls Sie mehr Licht benötigen, drücken Sie den Lichtschalter, um die Lampe einszuschalten. Drücken Sie den Schalter erneut, um die Lampe auszuschalten.

Tipps:

1. Das Gerät wird beschädigt, wenn es ohne Stoff benutzt wird.
2. Schalten Sie das Gerät sofort aus, wenn Sie mit dem Nahlen fertig sind.
3. Schalten Sie das Gerät sofort aus, wenn der Faden während des Nähens reißt oder aus dem Nadelohr gezogen wurde. Andernfalls kann sich der Faden im Gerät verheddern und Schäden verursachen.

GEEIGNETESTOFFE

Erklärung StoffStoffeigenschaften	Baumwolle/Leinen	Seide/Wolle	Polyester	Elastisch
Regulär	✓	✕	✓	△
Dick	✓	✕	✓	△
Dünn	✓	✕	✕	✕
Hart	✓	✓	✓	△
Weich	✕	✕	✕	✕

Zeichenerklarung:

V: einfach zu nahlen

x: schwierig zu nahlen

: welt sich beim Nahlen

Hinweis:

1. Definition der Stoffdicke:

Dunn (Stoff): zwei Stofflagen < 0,35 ~mm

Dick (Stoff): zwei Stofflagen >0,8mm

Normal (Stoff): zwei Stofflagen ≥ 0,35mm und ≤ 0,8mm .

2. Welche Stoffe gelten als elastisch:

Wennein Stoff von einer GroBe von ,100 mm x 30 mm" sich mit einer Kraft von weniger als 0,5 kg auf über 106 mm dehnen lasst, gilt dieser Stoff als elastisch,

3. Feste Stoffe wie Jeans, dūnnes Segeltuch usw.

4. Weiche Stoffe wie Handtücher, Staubtücher usw.

TECHNISCHE DATEN

Adapter-Eingangsleistung: 100-240V~50/60Hz, 0.2A

Adapter-Ausgangsleistung: 6V DC, 800mA, 4.8W

Nahmaschine: 6V DC, 800mA

GARANTIE UND KUNDENSERVICE

Vor der Lieferung werden unsere Geräte einer strengen Qualitätskontrolle unterzogen. Wenn, bzw. aller Sorgfalt, während der Produktion oder dem Transport Beschädigungen aufgetreten sind, senden Sie das Gerät zurück an den Handler. Zusätzlich zu den gesetzlichen Rechten hat der Käufer die Option, gemäß der folgenden Bedingungen Garantie zu fordern:

Wir bieten eine 2-Jahres-Garantie für das erworbene Gerät, beginnend am Tag des Verkaufs. Defekte, die aufgrund von unangemessenem Umgang mit dem Gerät entstehen und Störungen aufgrund von Eingriffen und Reparaturen Dritter oder das Montieren von nicht-Originalteilen werden nicht von dieser Garantie abgedeckt. Die Quittung immer aufbewahren, ohne Quittung wird jegliche Garantie ausgeschlossen. Bei Schäden durch Nichteinhalten der Bedienungsanleitung erlischt die Garantie, Wir sind für darauf resultierende Folgeschäden nicht haftbar. Für Materialschäden oder Verletzungen aufgrund falscher Anwendung oder Nichtbefolgen der Sicherheitshinweise sind wir nicht haftbar. Schäden an den Zubehörteilen bedeutet nicht, dass das gesamte Gerät kostenlos ausgetauscht wird. In thisem Fall kontaktieren Sie unseren Kundendienst. Zerbrochenes Glas oder Kunststoffeile sind immer kostenpflichtig. Schäden an Verbrauchsmaterialien oder Verschleibeiten, sowie Reinigung, Wartung oder Austausch der besagten Teile werden durch die Garantie nicht abgedeckt und sind deshalb kostenpflichtig.

UMWELTGERECHTE ENTSORGUNG

Wiederverwertung - Europäischen Richtlinie 2012/19/EG

Dieses Symbol zeigt an, dass das Produkt nicht zusammen mit Haushaltsabfallen entsorgt werden darf.

Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern,itte

verantwortungsbewusst entsorgen, um die nachhaltige Wiederverwertung von Ressourcen zu fördern.

Nutzen Sie zur Rückgabe Ihres Altgerätsitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den

Händler bei dem Sie diesen Gerät erworben haben. Diese kann das Gerät umweltschonend entsorgen.

ÖFFNEN. NICT WEGWERFEN, IN FEUER WERFEN ODER KURZSCHLIESSEN.

Emerio B.V.

Zomervaart 1A

2033 DA Haarlem

The Netherlands

Kundendienst:

T: [phone]

E: [e-mail]
