Motion All Size 360 - Bilbarnstol Silver Cross - Gratis bruksanvisning och manual

Produkttyp	Bilbarnstol
Märke	Silver Cross
Modell	Motion All Size 360
Godkännande	R129/03 (i-Size) för barn från 40 till 145 cm
Användning bakåtvänd	Från 40 till 105 cm
Användning framåtvänd	Från 76 till 145 cm (från 15 månader)
Rotation	360° med rotationsknapp
Infästning	ISOFIX + stödben eller bilbälte (beroende på läge)
Selar	5-punkts sele, höjdjusterbar
Nackstöd	Höjdjusterbar med justeringshandtag
Lutningspositioner	3 positioner
Stödben	Höjdjusterbart med tryckindikatorer
Extra kudde	För nyfödda upp till 60 cm
Sidokrockkydd	Sidokrockpanel (SPS)
Foder	Hydro Protect, avtagbar och tvättbar
Underhåll av klädsel	Maskintvätt 30°C, skonsam cykel, milt rengöringsmedel
Underhåll av plast/metalldelar	Rengöring med fuktig trasa och mild tvål
Säkerhetsanvisningar	Använd inte på säte med aktiv främre krockkudde; byt ut efter olycka
Max barnvikt (sele)	18 kg (därefter använd bilbälte)
Rekommenderad ålder bakåtvänd	Upp till minst 15 månader, så länge som möjligt

Vanliga frågor - Motion All Size 360 Silver Cross

Hur installerar man stolen i bakåtvänd position?

Fäll ut stödbenet, dra ut ISOFIX-armarna, klicka fast dem i bilens förankringspunkter (gröna indikatorer), justera sedan stödbenet tills det når golvet. Vrid stolen till bakåtvänd position med rotationsknappen och kontrollera att den är ordentligt låst.

Vilken är maxhöjden för att använda stolen bakåtvänd?

Stolen kan användas bakåtvänd för barn som är 40 cm till 105 cm. Över 105 cm, gå över till framåtvänd position.

Kan jag använda denna stol på ett passagerarsäte med krockkudde?

Nej, det är strängt förbjudet att använda denna stol bakåtvänd på ett säte med aktiv främre krockkudde. Stäng av krockkudden eller använd baksätet.

Hur justerar man 5-punkts selen?

För att justera selens höjd, dra i nackstödets justeringshandtag. Selremmarna ska komma ut ungefär 1 cm ovanför barnets axlar. Dra åt genom att dra i justeringsremmen (knapp 8).

När kan jag börja använda stolen framåtvänd?

Stolen kan användas framåtvänd för barn från 76 cm till 145 cm, och absolut från 15 månader. Det rekommenderas att ha barnet bakåtvänd så länge som möjligt.

Hur förvarar man 5-punkts selen när barnet väger över 18 kg?

Lossa selen helt, tryck på den röda knappen för att låsa upp, ta bort spännet och förvara det i facket under dynan. Förvara axelremmarna bakom fliken på baksidan av stolen. Barnet hålls då fast av bilbältet.

Hur rengör man klädseln?

Ta bort alla avtagbara plast/skumdelar, tvätta sedan klädseln i maskin på 30°C med skonsam cykel och milt rengöringsmedel. Använd inte centrifug. Utsätt inte för långvarig sol.

Vad gör man efter en bilolycka?

Stolen måste bytas ut efter varje olycka, även om inga synliga skador syns. Inre skador kan äventyra barnets säkerhet.

Kan stolen installeras utan ISOFIX?

Ja, för barn från 100 cm till 145 cm kan stolen installeras framåtvänd med endast bilbältet. Stödbenet behövs inte i detta läge.

Hur vrider man stolen till lastningsposition?

Tryck på rotationsknappen (10) och vrid stolen vinkelrätt mot vägen. Denna position underlättar att sätta i barnet. Luta inte stolen bakåtvänd innan du har roterat.

BRUKSANVISNING Motion All Size 360 Silver Cross

1 Huvudstödets justeringshandtag

2 Huvudstöd

3 Diagonal ledare för säkerhetsbälte

4 Sidoskyddspanel (SPS)

5 Omslag

6 5-punkts säkerhetssele

7 Ledare för magbälte

8 Justeringsknapp för sele

9 Bokåtlutningsknapp

10 Rotationsknapp

11ISOFIXsnabbfästen

12 ISOFIX öppningsknapp

13 Förlängningsspak till ISOFIX snabbfästen

14 Justeringsknapp för stödben

15 Stödben

16 Tryckmätare för stödben

17 Bufferstopp för stödben

18 Kuddinlägg

19 Hydro Protect Liner

20ISOFIX plastledare

21 ISOFIX förvaringsskydd

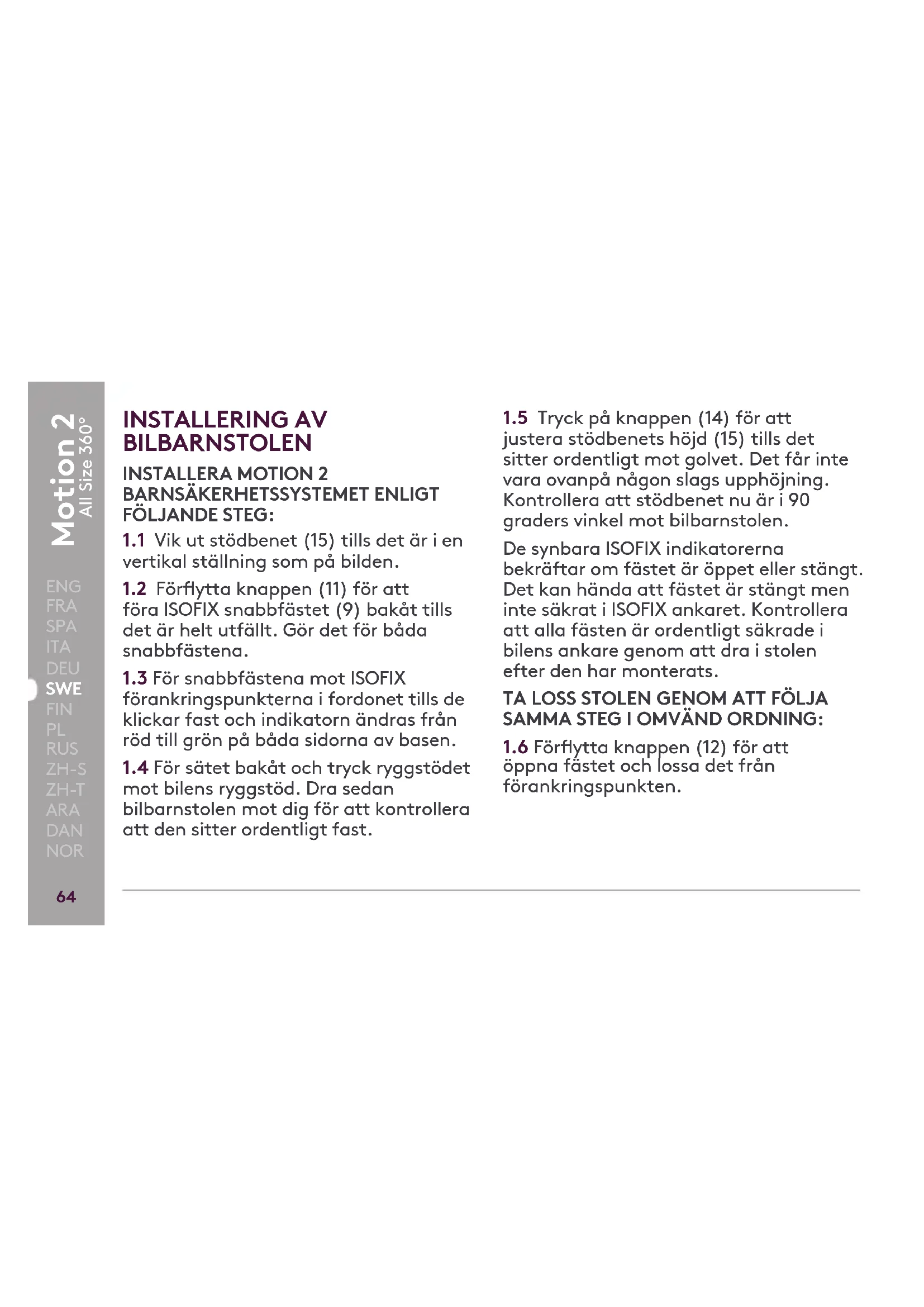

1.1 Vik ut stödbenet (15) tills det är i en vertikal ställning som på bilden.
1.2 Förflytta knappen (11) för att föra ISOFIX snabbfästet (9) bakåt tills det är helt utfällt. Gör det för båda snabbfästena.
1.3 För snabbfästena mot ISOFIX förankringspunkterna i fordonet tills de klickar fast och indikatorn ändras från röd till grön på båda sidorna av basen.
1.4 För sätet bakåt och tryck ryggstödet mot bilens ryggstöd. Dra sedan bilbarnstolen mot dig för att kontrollera att den sitter ordentligt fast.

1.5 Tryck på knappen (14) för att justera stödbenets höjd (15) tills det sitter ordentligt mot golvet. Det får inte vara ovanpå någon slags upphöjning. Kontrollera att stödbenet nu är i 90 graders vinkel mot bilbarnstolen.
De synbara ISOFIX indikatorerna bekräftar om fästet är öppet eller stängt. Det kan hända att fästet är stängt men inte säkrat i ISOFIX ankaret. Kontrollera att alla fästen är ordentligt säkrade i bilens ankare genom att dra i stolen efter den har monterats.

TA LOSS STOLEN GENOM ATT FÖLJA SAMMA STEG I OMVÄND ORDNING:

1.6 Förflytta knappen (12) för att öppna fästet och lossa det från förankringspunkten.

2.1 Tryck på knappen (10) för att vända på stolen.
2.2 Vrid sätet till lastläget redo för barn som ska placeras i den (vinkelrätt mot framåtläge).
2.3 Vrid sätet bakåt. Det är viktigt att kontrollera att sätet är ordentligt låst på plats.

ANVÄNDNING AV KUDDINLÄGG

2.4 Kuddinsatsen (18) är avsedd för användning med nyfödda barn för att ge dem större komfort och stabilitet och erbjudande dem en mer utsträckt position. Insatsen kan användas tills barnet är 60 cm eller tills de växer ur det

INSTALLERING AV FRAMÄTVÄND BILBARNSTOL

FRÅN 76 CM TILL 105 CM FRÅN 15 MÅNADER

2.1 Tryck på knappen (10) igen för att placera den sätet i framåtvänd läge. Det är viktigt att kontrollera att sätet är ordentligt låst på plats.

FASTSPÄNNING AV BARNET I BILBARNSTOLEN

3.1 Vrid stolen till isättningsställningen (2.2) och spänn av selen (6). Flytta selens remmar åt sidorna för att placera barnet i stolen.
3.2 Placera remmarna över barnet och fäst spännet.
3.3 Justera huvudstödet (2) genom att dra i spaken (1) längst upp. Det ska vara placerat i rätt läge, vilket innebär att axelbältet kommer ut ca 1 cm ovanför barnets axlar.
3.4 Spänn selen genom att dra i remmen (8). Den ska sitta tätt kring barnet.
5.1 När barnet är fastspänt kan du luta tillbaka stolen genom att trycka på knappen (9) till önskat läge.

TA UT BARNET UR STOLEN

För att få ut barnet ur stolen ska du först placera stolen i isättningsställningen (2.2).

3.5 Lös upp selens remmar genom att trycka på justeringsknappen.
3.1 Spänn sedan loss spännet för att lyfta ur barnet.

Kontrollera att barnet går ut ur bilen påtrottoarsidan.

INSTALLATION AV SÄTET FRAMÄT INSTÄLLNINGSPOSITION MED ANVÄNDNING AV FORDONSSÄKERHETSBAND

FRÅN 100 CM TILL 145 CM, ≥18 KG

FÖRVARING AV 5-PUNKTS SÄKERHETSSELEN:

När barnet när en vikt på 18 kg ska 5-punkts säkerhetsselen tas bort och barnet ska spännas fast med bilens säkerhetsbälte. (2.2).

4.1 För att ta bort 5-punkts säkerhetsselen måste den först lossas helt. Tryck på den röda frigöringsknappen och lossa selen. Lyft locket under kudden och förvara spännet i facket. Sätt sedan tillbaka överdraget

på stolen.

Öppna fliken bakpå stolen och förvara selens axeldelar där bakom.

4.2 VIKTIGT: Stödbenet behövs inte för konfigurationen 100 - 145 cm, lyft det så att det inte rör vid golvet i fordonet.

FASTSPÄNNING AV BARNET I BILBARNSTOLEN

4.3 När barnet sitter i stolen drar du säkerhetsbältet över framsidan och för in det i säkerhetsbältets båda sektionsledare (7).

För axeldelen genom säkerhetsbältets diagonala ledare (3).

Fäst säkerhetsbältets spänne och dra åt säkerhetsbältet så att det sitter ordentligt fast.

BAKSTÄLLNING AV BILSÄTET

5.1 Bilsätet har tre lutningsställningar för bästa komfort.

För att luta sätet, dra lutningsspaken och dra sätet framåt eller bakåt tills du när önskad position.

När du använder sätet bakåt, från 40-105 cm.

5.2 Sätet ska lutas helt innan det vrids till bakåtvänd, endast position 1 är tillåten.

När du använder sätet framåt, från. 76-145 cm

5.3 När barnet är ordentligt fastspänt kan du luta sitsen genom att trycka på knappen (9) till önskad position, alla de 3 positionerna är tillåtna.

5.4 Du kan justera sätets vinkel i framåtvänd läge eller i lastläge. DU KAN

INTE justera vinkeln på bilstolen när den är i bakåtvänd läge.

5.5 Du kan lagra instruktionerna i urtaget i bilstolsramen.

WARNINGAR

LÄS ANVISNINGARNA NOGGRANT. FEL INSTALLATION AV BARNSAKERHETSSYSTEMET KAN ORSAKA BARNET ALLVARLIG SKADA. VID FELAKTIG ANVÄNDNING KAN TILLVERKAREN INTE HALLAS ANSVARIG. BARNETS SÄKERHET ÄR DITT ANSVAR. DU KAN ENDAST FÖRVÄNTA DIG ATT MOTION 2 BILBARNSTOLEN GER MAXIMALT SKYDD OM DEN ÄR KQRREKT MONTERAD OCH ANVANDS RATT ENLIGT TILLVERKARENS INSTRUKTIONER. BARNSÄKERHETSSYSTEMET HAR GODKÄNTS ENLIGT FÖRORDNING 129/03 FÖR BARN SOM AR MELLAN 40 CM OCH 145 CM LÄNGA.

ANVÄND INTE STOLEN FRAMÅTVÄND MED BARN UNDER 15 MÄNADER. ANVÄND DET BAKÅTVÄNDA LÄGET SÅ LÄNGE SOM MÖJLIGT. LÄMNA ALDRIG BARNET UTAN UPPSIKT I FORDONET. NÄR DU INSTALLERAR BILBARNSTOLEN I FRAMÅTVÄNT LAGE REKOMMENDERAS DU ATT FLYTTA FORDONETS FRAMSÄTE SÅ LANGT FRAMAT SOM MOJLIGT. FÖRVARA BARNSÄKERHETSSYSTEMET PÅ AVSTÄND FRAN FRATANDE VÄTSKOR, MÄLARFÄRG ELLER LOSNINGSMEDEL SOM KAN SKADA PRODUKTEN. ANVÄND MEDFÖLJANDE ISOFIX PLASTLEDARE VID BEHOV. SILVER CROSS ANSVARAR INTE FÖR SKADOR ELLER MÄRKEN PÅ BILENS

silvercrossbaby.com

SÄTESTYG.

BARNSÄKERHETSSYSTEMET SKA ERSÄTTAS EFTER EN OLYCKA, ÄVEN OM DET INTE FINNS NAGRA SYNLIGA TECKEN PÅ SKADOR. PRODUKTEN KAN HA OSYNLIGA INTERNA SKADOR SOM.KAN AVENTYRA BARNETS SAKERHET.

TÄ REGELBUNDNA RASTER NÄR NI RESER SÄ ATT BARNET KÄN LÄMNA STOLEN OCH GÄ OMKRING EN STUND. VI REKOMMENDERÄR INTE ATT DU RÄSER I MER ÄN 2 TIMMAR ÄT GÄNGEN UTAN RAST. .DETTA RAD AR EXTRA VIKTIGT FOR SPÄDBARN.

PLACERA INTE DET FRÄMRE STÖDBENET PÅ ETT GOLVFÖRVÄRINGSFACK. DET FRÄMRE STÖDBENET MÅSTE TA FULL OCH FAST KONTAKT MED FORDONETS GOLV NÄR DU

ANVÄNDER SÄTET I 40-105 CM-KONFIGURATIONEN.

REMMARNA SKA ALDRIG VARA SNODDA.

SELENS SPÄNNE MÅSTE FÄSTAŞ KORREKT OCH REMMARNA MASTE SITTA TÄTT KRING BARNET.

VRID TILL

ISÄTTNINGSSTÄLLNINGEN FÖR ATT LUTA STOLEN BAKAT.

TYGÖVERDRAGET

ÄR EN VIKTIG DEL AV

BARNSÄKERHETSSYSTEMET. DET

EÄR INTE BYTAS UT TILL ETT ANNAT OVERDRAG UTAN ATT FORST HA GODKÄNTS AV TILLVERKAREN.

ÄNDRA INTE PRODUKTEN GENOM ATT TILLSÄTTA ELLER AVLÄGSNA NAGOT TILLBEHOR ELLER KOMPLEMENT.

LÄMNA INTE LÖST BAGAGE ELLER FÖREMÅL PÅ HATTHYLLAN I FORDONET. I HÄNDELSE AV EN OLYCKA KAN DE ORSAKA ALLVARLIGA PASSAGERARSKADOR. TÄCK ÖVER STOLEN OM DEN LÄMNAS I DIREKT SOLLJUS. PLAST OCH METALLYTOR BLIR MYCKET HETA OCH KAN BRANNAS. BILSTOLSKLÄDSELN KAN OCKSÅ BLEKNA.

UNDERHÅLL

FÄSTA/AVLÄGSNA ÖVERDRAGET

Det finns 2 fästpunkter längst fram på överdraget. Ta loss dessa punkter och dra försiktigt av överdragets främre del.

Det finns plastdelar på sidorna av överdraget som används till att fästa det. Dra försiktigt för att avlägsna överdraget.

Sätt tillbaka överdraget genom att följa stegen i omvänd ordning. För in sidodelarna i springorna.

Följ tvättinstruktionerna på överdragets etikett.

Torktumla inte överdraget eftersom vadderingen kan lossna från tyget. Utsätt inte överdraget för solljus under längre tid. Täck över stolen när den inte används under en längre tid eller förvara den i bagageluckan.

silvercrossbaby.com

DELAR I PLAST/METALL

Torka rent med mild handtvål och varmt vatten. Du ska aldrig använda tvättmedel, lösningsmedel eller starka tvålar. Det kan försvaga babyskyddets stomme eller sele. Du ska inte ta bort, montera isär eller ändra någon del av babyskyddets stomme eller selsystem.

Du ska inte olja in eller smörja någon del av babyskyddets stomme eller selsystem.

REKOMMENDATIONER

Spara den här bruksanvisningen för framtida bruk.

Förvara den alltid i facket under basen. Kontrollera att allt bagage och andra föremål som kan orsaka skada vid en olycka är ordentligt fästade inuti fordonet.
