BRUKSANVISNING XR55X92J SONY

• Installation och inställning av TV:n.

Referensmaterial (denna manual) / Sakerhetsdokumentation

Sakerhetsinformation, fjarrkontroll, felsokning, vaggmontering, specifikationer m.m.

Hjalpguide (skarmmanual)

• Installninger, Funktioner, internetanslutting, felsökning m.m.
• Oppna hjälpguiden genom att trycka pa HELP pa fjarrkontrollen och valja Hjälpguide.

Du kan tafram Hjalpguiden med din smartmobil.

Inställingsmenyer kan andras atan forvarning.

VIKTIgT- Läs licensavtalet for slutanvändare av programvara, innan Sony-producten används. Genom att användaprodukten godkäner du licensavtalet for slutanvändare avprogramvara.Licensavtalet for programvaran mellan dig ochSony finns tillganglipt pa Sony's webblats (https://www.sony.net/tv-software-licenses/) ether pa Produktens skarm.Tryck p 喜 (Snabbinstallninger) pa fjarrkontrollen och valj [Installninger] [System] [Om] [Juridisk information] [Meddelanden och licensor].

Obs!

• Innan du anvander TV:n ska du lasa "Sakerhetsinformation".
• Läs medfoljande sakerhetsdokumentation fürytterligare information om sakerhet.
• De Bilder och Illustrationer som anvands i Startguiden och ienna handbok ar bara referenser och kan skilja sig fran utseendet pa den faktiskaprodukten.
• "x"/'xx' som visas i modellnamnet motsvarar en numerisk siffra som har med design, farg aller TV-system att gora.

Identifiersetikettens placering

Etiketter for modelln, tillverkningsdatum (ar/manad) och stromforsorjning finns pa TV:ns aller forpackninger baksida.

VIKTIGT MEDDELANDE

Meddelande for radioutrustning

Härmed fösakrar Sony Corporation attenna typ av radioutrustning XR-75X94J, XR-75X93J, XR-75X92J, XR-75X90J, XR-65X94J, XR-65X93J, XR-65X92J, XR-65X90J, XR-55X94J, XR-55X93J, XR-55X92J, XR-55X90J, XR-50X94J, XR-50X93J, XR-50X92J, XR-50X90J overensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-fösakran om overensstammelse finns på foljande webbadress: https://compliance.sony.eu

För denna radioutrustning tillampas foljande begränsninger for upstart erherborghtetskrav for användning i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : 5150 - 5350 MHz-bandet ar begränsat till inomhusanvändning endast.

Sakerhetsinformation

Installation

Installera och använd TV:n enligt följande anvisningar für att undvika brandrisk, elektriska stötar eller skador på person elleregendom.

Installation

TV:n por placeras nara ett att akkomligt eluttag.
- Placera TV-apparaten pa en stabil, plan yta for att undvika att den faller ner och orsakar personskada aller egendomsskada.
- Placera TV: n pa en plats dar den inte kan dras, tryckas ell er yaltas omkull.
- Montera TV:n sa att TV:ns bordssstativ inte skjuter ut fran TV-banken (medfoljer ej). Om bordssstativet skjuter ut fran TV-banken, kan det Handa att TV:n valter, faller i golvet och orsakar persorskada eller skada pa TV:n.

Transport

• Lossa alla kablar fran TV:n innan du transporterar den.

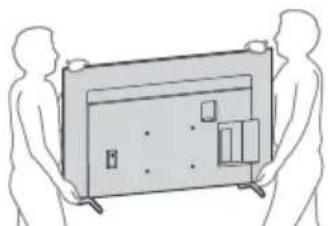

  Det kravs tvøller fler personer for att bara en stor TV-apparat.
• När TV:n ska transporteras bör den hällas enligt nedan. Tryck inte på LCD-panelen eller ramen rund bildskärmen.
• När du lyfter eller flyttar TV: n ská du hälla den ordentligt i undersidan.

• Se till att TV:n inte utsats for stotar aller kraftiga vibrationener nar den transporteras.
• Du bör använda originalkartongen och dess emballage Near du sänder in TV:n for reparation aller om du flyttar.

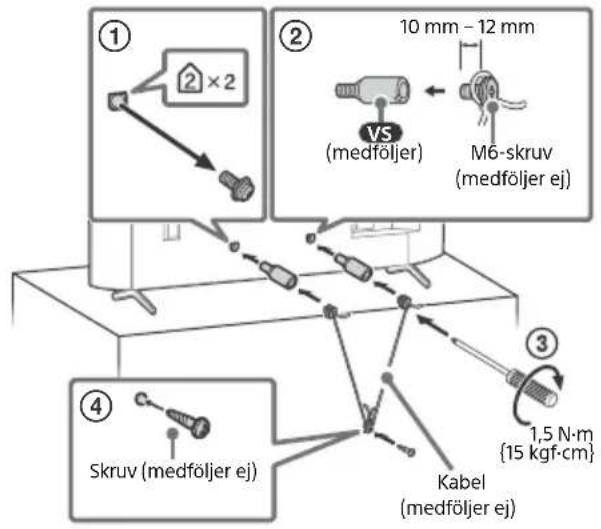

Forebyggande av fall

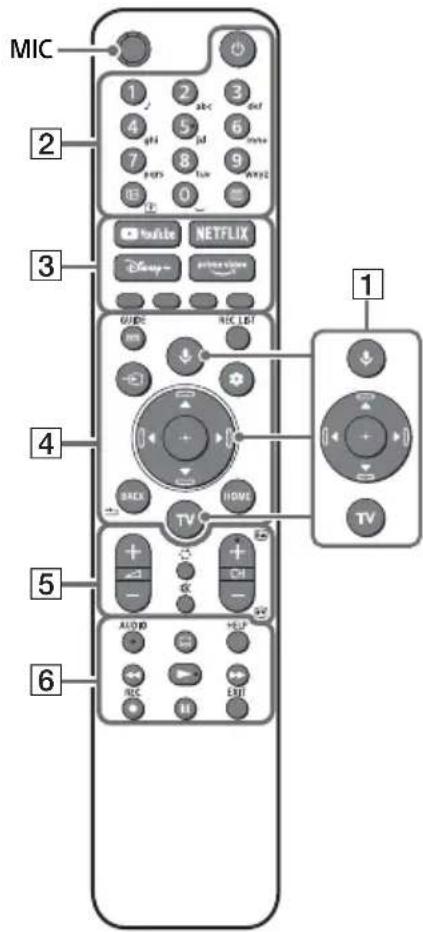

Fjarrkontroll och TV

Fjarrkontrollens form, layout, tillgangliget och fjarrkontrollknapparnas Funktioner kan variera beroende på region/land/TV-modell/ TV-installningar.

SE

1 (Mikrofon)/ (Google Assistant):

Anvand Google Assistant*2 ellerröstsokning.Fa tips om hur TV:nmanovreras genom att trycka pa mikrofonknappen pa fjarrkontrollen och saga"rostips".

/ / / / Menynavigering och -val paskarmen.

TV: Visa TV-kanallistan eller vaxla till ingang.

2 (Ström)

Sifferknappar

+/? (Visa Visa information/ tex (Text): Visa textinformation.

3 YouTubeTM / NETFLIX / Disney+ / Prime Video / Färgknappar

GUIDE Visa den digitala programguiden for TV eller kabel/satellit/ extern box*3.

REC LIST: Visa Rec-listan for USB HDD*4/ DVR*3.

(Ingängsväljare): Visa och valj ingångskällan, osv.

Snabbinställningar):Visa snabbinställningar.

BACK/

HOME

5 +/-(Volym)

(Hoppa)

(Ljudlost)*5

CH + / - / 巴 / Vj: Valj kanal ellr nasta (）/ foregande (sida.

6 AUDIO: Valj ljud for flersprakig kalla ell er dubbelt ljud (beroende pa programkalla).

(Installingnngavtextning)

HELP: Visa Hjalpmenyn.

<

• RECspe la in det visade programmet pa USB HDD4/DVR3.

EXIT

7 BUILT-IN MIC SWITCH* (Inbyggd

MIC-switch): Satt pa/stang av den inbyggda mikrofonen.

(Strom)

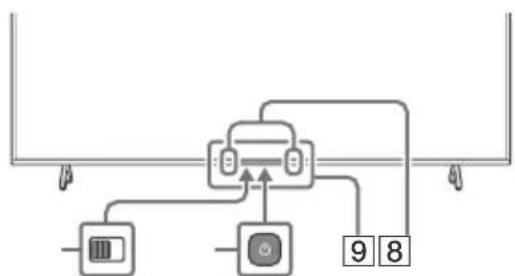

9 Fjarrkontroll-sensor / Ljussensor / LED
10 Inbyggd mikrofon¹26: För att aktivera den inbyggda mikrofonen, tryck på mikrofonkappen på fjärrkontrollen och följ instruktionerna på skärmen.
1 Endast für begränsad/begrängsat region/land/ TV-modell/sprak.
2 En internetanslutning kravs für Google Assistant aller rostsökning.
3 [Kabel / satellite / extern box-installing]installing
krävs.
4 Ej tillganglig für Italien.

5 Genom att hälla % (Ljudlõst) intryckt näs en atkomlighetsgenvåg.
6 Energiförbruktingenkommen att öka när den inbyggda mikrofonen ar aktiverad eftersom den alltid lyssnar.

Sony rekommenderar starkt att du later din Sony-Äterförsäljare eller en auktoriserad installerator installerera TV:n, bade av sakerhetsskal och for att skyddaprodukten. Försök inte installerera den själv.

Till Sony-Äterförsäljare och installerätörer:

Varytterst noggrann med sakerheten vid installation, regelbundet underhall och besiktning avenna produit.

Följ instruktionsguiden som levereras med Vaggfastet for din modell. Experthjälp kravs for installation avenna TV, specielt for att avgora vaggens styrka att halla TV:ns vikt.
- Sony kan inte hällas ansvariga För nàgon form av eigendomsskador eller persorskador som beror på felaktig hantering uller felaktig installation.
- Endast en behörig servicetekniker bör utföra vigginstallationer.
- Av sakerhetsskal rekommenderar vi bestamt att du endast anvander tillbehör fran Sony, inklusive:

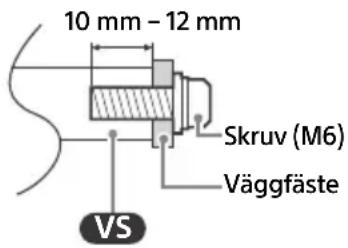

Vaggfaste SU-WL850
Vaggfaste SU-WL450

• Använd de skruvar som levererades med Väggfässtet narr Väggfässtet monteras på TV:n. De medfoljande skruvarna ar utformade enligt bilden mitt fran Väggfässtets kontaktyta. Skruvarnas diameter och langd varierar beroende på Väggfässtets modell. Användning av andra skruvar kan skada TV:n internet eller medfora att den faller ned.

• Se till att oanvända skruvar och bordsstativet Förvaras på en saker plats tills du Åter vill montera bordsstativet. Förvara skruvarna öåkomligt für små barn.
• Endast für begränsad region/land/TV-modell.

Felsökning

För allmän felsökning für problem som: svart skärm, inget ljud, frusen bild, TV:n reagerar inte, eller natverket ar tappat, utfor du foljande steg.

1 Starta om TV:n genom att trycka in strömbrytaren på fjärrkontrollen i cirka fem sekunder. TV:n startup om. Om TV:n inte Återställs, fösök med att koppla ur strömsladden och tryck sedan på strömbrytarknappen på TV:n och slätt den sedan. Vänta i två minuter och anslut sedan strömsladden. Eller tryck på strömbrytarknappen på TV:n i ungefär 40 sekunder tills TV:n stängs av.
2 Se Hjälpmenyn genom att trycka på HELP på fjärrkontrollen.
3 Anslut din TV till Internet och utfor en programvaruupddatering. Sony rekommenderar att du alltid haller programvaran till din TV upppaterad. Programupppateringar gernya funktioner och prestandaforbättringar.
4 Ga in pa Sonys supportwebbplats (information finns i slutet avenna manual).

När du ansluter TV:n till elnätet ar det kanske inte möjlig att slå på TV:n under en viss tid, även om du trycker på strömbrytarknappen på fjärrkontrollen eller TV:n.

Det tar tid att initiera systemet. Vanta cirka en minut och forsok sedanigen.

Fjarrkontrollen fungerar inte.

• Byt ut batterierna.
  Lösenordet till barnlåset har glöms av.
• Ange 9999 für PIN-koden och ange en ny PIN-kod.

Se Hjalpguide for mer information om felsokning.

Specificationer

System

Skärmsystem: LCD-skärm (bildskärm med flytande kristaller), LED-bakgrundsbelysning TV-system: Beroende på val av land/område/ TV-modell

Analog: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2

Satellite: DVB-S/DVB-S2

Färgsystem: PAL/SECAM/NTSC3.58 (Endast video)/NTSC4.43 (Endast video)

Kanaltackning: Beroende på val av land/område/TV-modell

Analog: UHF/VHF/kabel

Digital: UHF/VHF/kabel

Satellit: IF-frekvens 950-2150 MHz

Ljudutgang: 10W + 10W

Trädlös teknik

Protokoll IEEE 802.11a/b/g/n/ac

Bluetooth® version 4.2

Frekvensband

Frekvensområde Utgångseffekt
Trådlös LAN (TV)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (TV)
2400-2483,5 MHz < 10,0 dBm

Bluetooth® (Fjärrkontroll)

2400-2483,5 MHz <10,0 dBm

Uttag for ingangar/utgangar

Antenn/kabel

75 ohms externt uttag for VHF/UHF

Satellitantenn

Honkontakt av F-Typ, 75 ohm.

DiSEc 1.0, LNB 13 V/18 V & 22 kHz-ton,

Distribution via enkel kabel-TV EN50494.

A V I N

Video/Ljudingang (Mini Jack)

HDMI IN 1/2/3/4 (HDCP 2.3-kompatibel)

Video:

4096 × 2160p (50, 60 Hz) ^12 , 4096 × 2160p

(24Hz)^ 1 , 3840 × 2160p (50, 60 Hz)*2, 3840 ×

Tvåkanalig linjär PCM: 48 kHz 16-bitars,

Dolby Audio, Dolby Atmos, DTS

Digitalt optiskt kontakt (tvåkanalig linjär PCM:

48 kHz 16-bitars, Dolby Audio, DTS)

(Stereominiuttag)

Hörlunar

1,2(HDDREC)* 6

USB-enhetsport (2 USB HDD-enhet for

REC-funktion)

USB-port 1 har stöd für High Speed USB

(USB 2.0)

USB-port 2 har stöd for Super Speed USB

(USB 3.1 Gen 1)

CAM-plats (CA-modul)

LAN

10BASE-T/100BASE-TX-kontakt (Beroende pà

nätverkets funktionsmiljö, kan

Kommunikationshastigkeit och -kvalitet

garanteras inte.)

Ström, informationsblad och annat

Strömförsörjning

220 V - 240 V vaxelstrom (AC), 50 Hz

Energieeffektivetsklass*7

XR-75X9xJ: A

XR-65X9xl:A

XR-55X9xJ:B

XR-50X9xJ:B

Skärstorlek (diagonal upmatt) (Ca.)

XR-75X9xJ: 189,3 cm / 75 tum

XR-65X9xJ: 163,9 cm / 65 tum

XR-55X9xJ: 138,8 cm / 55 tum

XR-50X9xJ: 125,7 cm / 50 tum

Energiförbrukning*7

I [Standard]-lage

XR-75X9xJ:188W

XR-65X9xJ:158W

XR-55X9xJ: 129 W

XR-50X9x:110W

Arlig energiförbrukning*7*8

XR-75X9xJ: 261 kWh per År

XR-65X9xJ: 219 kWh per År

XR-55X9xJ: 179 kWh per År

XR-50X9xJ: 153 kWh per År

Energiförbrukning i standbylage*7*9*10

XR-75X9xJ:0,50W(29W i

programvaruuppateringslage/

EPG-upppateringslage)

XR-65X9xl:0,50W(30W i

programvaruuppateringslage/

EPG-upppateringslage)

XR-55X9xJ:0,50W(29W i

programvaruuppateringslage/

EPG-upppateringslage)

XR-50X9xJ: 0,50 W (29 W i

programvaruuppateringslage/

EPG-upppateringslage)

Bildskärmsupplösning (horisontelt × vertikalt)

(pixel)

3840 × 2160

Uteffekt

Användningstemperatur: 0^ - 40^

Luftfuktigkeit vid användning: 10% - 80%

relativ luftfuktigkeit (icke-kondenserande)

*1 Om 4096 × 2160p matas in och [Bredbildsläge] ar installd till [Normal], visas upplösningen som 3840 × 2160p. För att visa 4096 × 2160p, ställ in installningen [Bredbildsläge] till [Full 1] eller [Full 2].

*2 Se menyn på skärmen for att ställa in [HDMI-signalformat].

*3 Se Hjalpguiden på nätet for njarnare detaljer.

*4 Endast HDMI IN 3 & 4. Använd HDMI-kabel med ultrahög hastigkeit für att ansluta.

*5 Anslut ditt ljudsystem till HDMI IN 3 für attaland TV-ljud till ditt ljudsystem.

*7 Denna information gäller EU och andraalandervars relevanta För ordning ar baserad pa EU:s För ordning for energimärkning.

*8 Energiförbrukning i kWh per ár, baseras pá TV:ns strömforbrukning under 4 timmar per dag i 365 dagar. Den verkliga energiförbrukningen varierar beroende pá hur TV-apparaten används.

*9 Specificerad standby-effekt uppnås nr TV:n han avslutat nödvändiga interna processor.

*10Effektforbrukningen i standbyläge ökar narr din TV ar ansluten till natverket.

Obs!

• Tillgangen på valfria tillbehör beror på land/region/ TV-modell/lager.
• Design och specificationer kan andras utan forvarning.
  Abonnemang pà tjänster och program kan krāvas ochytterligare villkor, forutsättingar och/eller avgifterkan gälla vid användning av Google Assistant.
• Informationsbladet ienna manuaar for KOMMISSIONENS DELEGERADE FORDNING (EU) 1062/2010. Se dess webbplats for information om (EU) 2019/2013.

Anmärkningar om digital TV

• Digital-TV (DVB-T, satellit och kabel), interaktiviva tjänster och natverksfunktioner kanske inte ar tillgangliga i alla lander erler områden. Vissa Funktioner kanske inte ar aktiverade eller kanske inte fungerar korrekt med vissa leverantörer och natverksmiljöer. Vissa TV-tjänstleverantörer kan ta en avgift for sina tjänster.
  Denna TV stöder digitalsändning med användning av MPEG-2-, H.264/MPEG-4 AVC-och H.265/HEVC-codecs, men kompatilitet med alla operators-/tjänstsignaler, vilka kan variera med tiden, kan inte garanteras.

Information om varumärken

• Benämningarna HDMI och HDMI High-Definition Multimedia Interface och HDMI- logotypen ar varumärken aller registrarade varumärken som tillhör HDMI Licensing Administrator, Inc. i USA och andra Länder.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio och den dubbla D-symbolen ar varumärken som tillhör Dolby Laboratories Licensing Corporation. Tillverkad på licensen fra Dolby Laboratories. Sekretessbelagda, iced publicerade arbeten. Copyright © 1992-2020 Dolby Laboratories. Med ensamrätt.
• Gracenote, Gracenote-logon och -logotypen, och "Powered by Gracenote"-logon ar antingen registrarade varumärken ell er varumärken som tillhör Gracenote, Inc. i USA och/eller andraalander.
• Google TV och relaterade logotypär ar varumärken som tillhör Google LLC.
• For DTS-patent se http://patents.dts.com. Tillverkad under licenses frän DTS, Inc. DTS, Digital Surround, och DTS-logotypen ar registrarade varumärken eller varumärken som tillhör DTS, Inc. i USA och andraalander. © 2020 DTS, Inc. MED ENSAMRÄTT.
• Netflix ar att registrarat varumärke som tillhör Netflix, Inc.
• DiSEqCTM ar ett varumärke som tillhör EUTELSAT. Denna TV stödjer DiSEqC 1.0. Denna TV bör inte användas für att manövrera motorstyrdra antenner.
  TUXERA ar ett registrarat varumärke som tillhör Tuxera Inc. i USA och andraalander.
• Alla andra varumärken tillhör sina respektive ägare.

Produktregistraringsnummer (KOMMISSIONENS DELEGERADE FÜRORDNING (EU) 2019/2013)

XR-75X94J (429549), XR-75X93J (429548), XR-75X92J (429543), XR-75X90J (429542), XR-65X94J (429541), XR-65X93J (429540), XR-65X92J (429539), XR-65X90J (429508), XR-55X94J (429506), XR-55X93J (429504), XR-55X92J (429503), XR-55X90J (429498), XR-50X94J (429497), XR-50X93J (429495), XR-50X92J (429493), XR-50X90J (429491).

Arligt energiforbrug*7*8

XR-75X9xJ: 261 kWh pr. År

XR-65X9xJ: 219 kWh pr. År

XR-55X9xJ: 179 kWh pr. År

XR-50X9xJ: 153 kWh pr. ar

Strømforbrug i standby*9*10

XR-75X9xJ: 0,50 W (29 W i software- /

EPG-odateringstilstand)

XR-65X9xJ: 0,50 W (30 W i software-

EPG-odateringstilstand)

XR-55X9xJ: 0,50 W (29 W i software-/-

EPG-odateringstilstand)

XR-50X9xJ: 0,50 W (29 W i software- /

EPG-odateringstilstand)

Skaermoplosning (vandret × lodret) (pixels)

3840 × 2160

Udgangseffekt

• Du kan se Hjelpeveiledningen med en smarttelefon.

wzgldenej (bez kondensaksi)
