MANUALE UTENTE XR55X92J SONY

Analogico: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2

1 (Microfone)/Assistente Google):

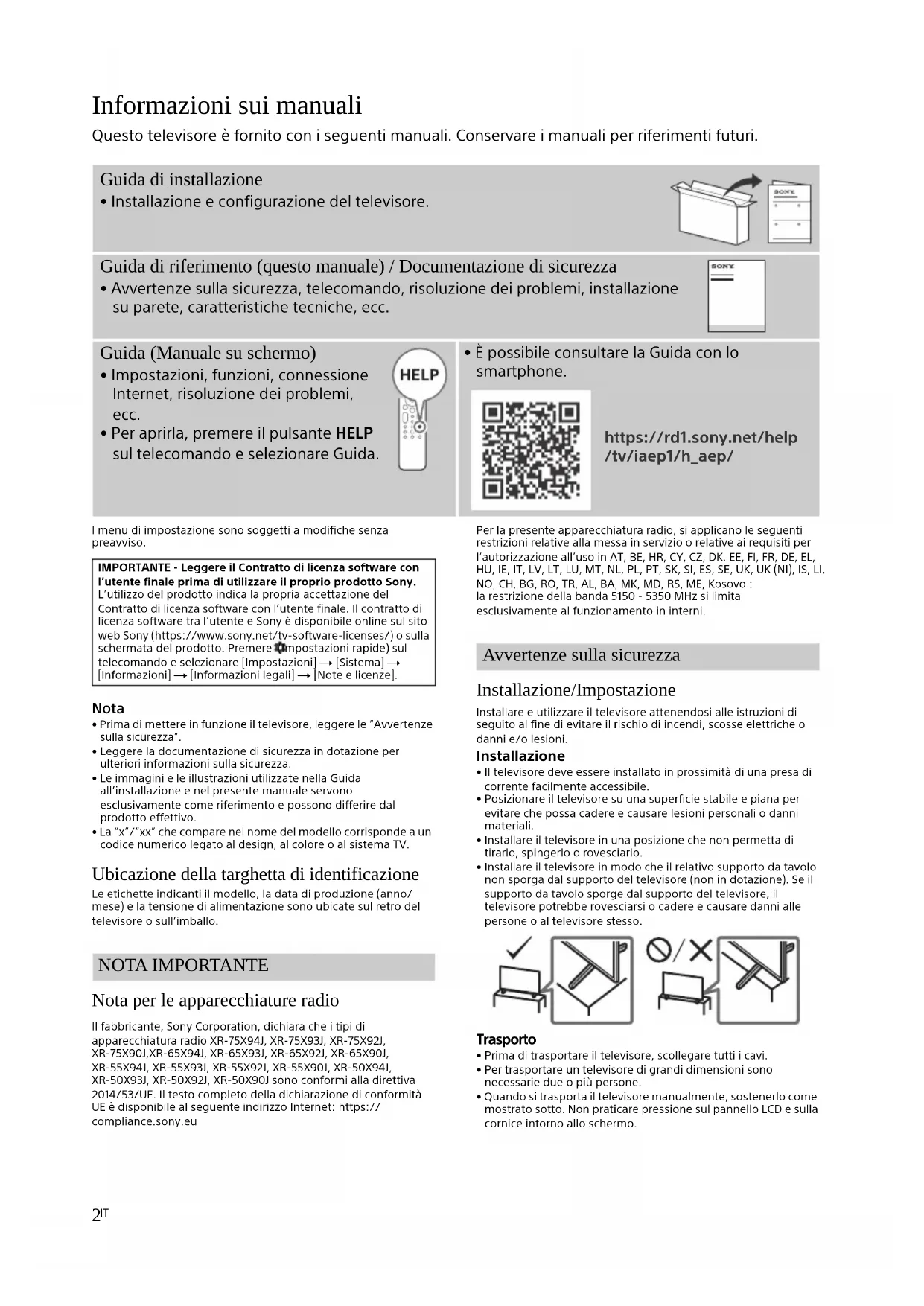

Informazioni sui manuali

Questo tevisore è fornito con i seguenti manuali. Conservare i manuali per riferimenti futuri.

Guida di installmente

• Installazione e configurazione del teilevisore.

Guida di riferimento (questo manuale) / Documentazione di sicurezza

• Awvertenze sulla sicurezza, telecomando, risoluzione dei problemi, INSTALLazione su parete, caratteristiche tecniche, ecc.

Guida (Manuale su schermo)

• Impostazioni, funzioni, connessione Internet, risoluzione dei problemi, ecc.
  Per aprirla, premere il pulsante HELP sul telecomando e selezionare Guida.

• É possible consultare la Guida con lo smartphone.

I menu di impostazione sono soggetti a modifiche alla preavviso.

IMPORTANTE - Leggere il Contratto di licenza software con l'utente finale prima di utilizzato il proprio prodotto Sony.

L'utilizzo del prodotto indica la propria accettazione del Contratto di licenza software con l'utente finale. Il contratto di licenza software tra l'utente e Sony è disponibile online sul site web Sony (https://www.sony.net/tv-software-licenses/) o sulla schermata del prodotto. Premere Impostazioni rapide) sul telecomando e selezionare [Impostazioni] [Sistema] [Informazioni] [Informazioni legali] [Note e licenze].

Nota

• Prima di mettere in funzione il teilevisore, leggere le "Avvertenze sulla sicurezza".
• Leggere la documentazione di sicurezza in dotazione per ulteriori informazioni sulla sicurezza.
  Leimmagini e le illustrazioniutilizzate nellaGuida all'installazione e nel presente manuale servono escludivamente come riferimento e posso differire dal prodotto effettivo.
• La "x" / "xx" che compare nel nome del modello corrisponde a un codice numerico legato al design, al colore o alsystema TV.

Ubicazione della targhetto di identificazione

Le etichette indicanti il modello, la data di produzione (anno/mese) e la tensione di alimentazione sono ubicate sul retro del teilevisore o sull'imballo.

NOTA IMPORTANTE

Notap er le apparecchiature radio

Il fabbricante, Sony Corporation, dichiararei tipidi
apparecchiatura radio XR-75X94J,XR-75X93J,XR-75X92J, XR-75X90J,XR-65X94J,XR-65X93J,XR-65X92J,XR-65X90J, XR-55X94J,XR-55X93J,XR-55X92J,XR-55X90J,XR-50X94J, XR-50X93J,XR-50X92J,XR-50X90J sono conformi alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguito indirizzo Internet: https:// compliance.sony.eu

Per la presente apparecchiatura radio, si applicano le seguenti restrizioni relative alla messa in servizio o relative ai requisiti per l'autorizzazione all'uso in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : la restrizione della banda 5150 - 5350 MHz si limita esclusivamente al funzionamento in interni.

Avverntenze sulla sicurezza

Installazione/Impostazione

Installare eutilizzare il teilevisore attenendosi alle istruzioni di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni.

Installazione

• Il teilevisore deve essere installato in prossimità di una presa di corrente facilemente accessibile.
• Posizione il teilevisore su una superficie stabile e piana per evitare che possa cadere e causare lesioni personali o danni materiali.
• Installare il teilevisore in una posizione che non permetta di tirarlo, spingerlo o rovesciarlo.
• Installare il teilevisore in modo che il relative supporto da tavolo non sporga dal supporto del teilevisore (non in dotazione). Se il supporto da tavolo sporghe dal supporto del teilevisore, il teilevisore potrebbe rovesciarsi o cadere e causare danni alle persone o al teilevisore stesso.

Trasporto

• Prima di trasportare il teilevisore, scollegare tutti i cavi.

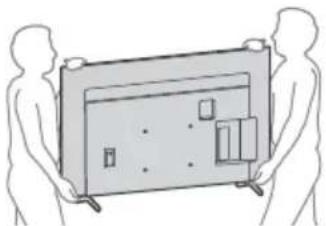

  Per trasportare un teilevisore di granidi dimensioni sono necessarie due o più personne.

• Quando si traspora il tevisore manualmente, sostenerlo come molto fatto. Non praticare pressione sul pannello LCD e sulla cornice intorno allo schermo.

• Quando si solleva o si sposta il teilevisore, tenerlo saldamente dal lato inferiore.

• Durante il trasporto, non sottoporre il tevisore a urti o vibrazioni eccessive.
• Nel caso in cui si renda necessario trasportare il teilevisore per farlo riparare o per un trasloco, richiuderlo sempre nell'imballaggio originale.

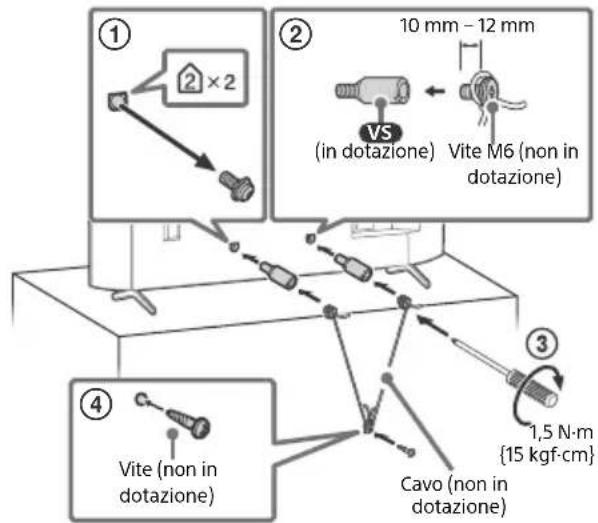

Prevenzione delle cadute

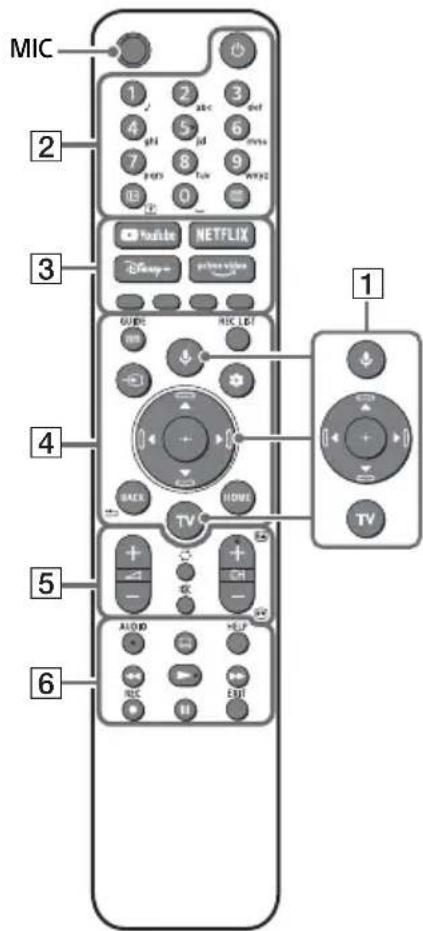

Telecomando e teilevisore

La forma del telecomando, il layout, la disponibilità e le funzioni dei tasti del telecomando possono variate a seconda della regione/del paese/del modello del teilevisore/delle impostazioni del teilevisore.

1 (Microfono) / (Assistente Google):

Utilizzare l'Assistente Google*o la ricerca vocale*2. Per suggerimenti su come controllare il tevisore, premere il pulsante del microfono sul telecomando e

pronunciare la frase "menu aiuto".

/ / / / Navigazione e selezione nel menu su schermo.

TV: Visualizzare la lista canali del tevisore o commutare per insertire.

2 (Alimentazione)

Tasti numerici

+info/Mostra testo): Consente di visualizzare le informazioni sul programma in onda, oppure la soluzione dei quesiti nel Televideo.

(Televideo): Consente di visualizzare le informazioni del Televideo.

3 YouTubeTM / NETFLIX / Disney+ / Prime Video / Tasti colorati
GUIDE visualizzare la guida programmi digitali del tevisore o il ricevitore cavo/satellite*3.

REC LIST: Consente di visualizzare l'elenco Rec dell'USB HDD*4/DVR*3.

(Selezione ingresso): Consente di visualizzare e selezionare la sorgente di ingresso, ecc.

品 (Impostazioni rapide): Consente di visualizzare le Impostazioni rapide.

BACK/

HOME

5 +/-(Volume)

(Salto)

(Disattivazione audio)*5

CH + / - / 三 /三 : Selezionare il canale o la pagina successiva (3) / precedente (E).

6 AUDIO: Consente di selezionare l'audio di una sorgente multilingue o dual (a seconda della sorgente del programma).

(Impostazione Sottotitoli)

HELP: Consente di visualizzare il menu Guida.

<</>>

• RECConsente di registrarile programma attualmente visualizzato sull'USB HDD^ 4/ DVR*3.

EXIT

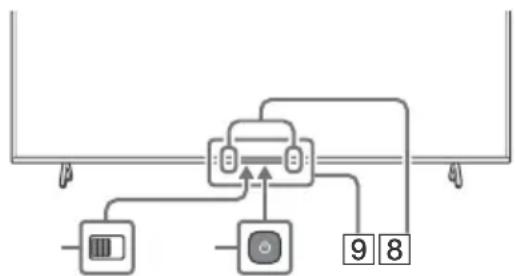

7 BUILT-IN MIC SWITCH* (Interruttore microfono integrato): Attivare/disattivare il microfono integrato.
(Alimentazione)
9 Sensore del telecomando / Sensore di luce / LED

10 Microfono integrato^1* Per abilitare il microfono integrato, premere il pulsante del microfono sul telecomando e seguire le istruzioni sullo schermo.

1 Solo per alcune regioni/Paesi/modelli TV/lingue.
2 L'Assistente Google o la ricerca vocale richiedono una connessione a Internet.
3 É necessaria l'impostazione [Configurazione del ricevitore cavo/satellite].
4 Non disponibile per l'Italia.
5 Il collegamento rapido all'accesso è disponibile premendo e tenerdo premuto (Disattivazione audio).
6 Il consumo energetico+aumenta quando èabilitato il microfono integrato, in quanto è sempre in ascolto.

Per ulteriori informazioni, consultare la Guida.

Installazione del teilevisore a parete

Uso della staffa di montaggio a parete opzionale (SU-WL850 o SU-WL450)* (non in dotazione)

Per i clienti:

Per evitare di danneggiare il prodotto e per ragioni di sicurezza, Sony raccomanda vivamente di affidare l'installazione del teilevisore a rivenditori o a installatori autorizzati Sony. Non cercare di eseguire l'installazione personalmente.

Per i rivenditori e installatori Sony:

Prestare massima attenzione alla sicurezza durante gli interventi di installatione, manutenzione periodica e controllo del prodotto.

Informazioni di installatione per la staffa di montaggio a parete

Per istruzioni sull'installazione della staffa di montaggio a parete, consultare le informazioni di installazione (staffa di montaggio a parete) sulla pagina del prodotto per il modello del teilevisore.

• Atteneri alla guida di istruzioni fornite con la staffa di montaggio a parete per il modello in uso. Per l'installazione di questo tevisore è necessario disporre di sufficiente competenza, in particolare per determinare la solidità della parete e per decidere se è in grado di sostenere il peso del tevisore.
• Sony non potrè essere ritenuta responsable per danni o lesions causate da usi non appropriati del prodotto o da installatione non corretta.
• Per l'installazione a parete rivolgersi escludivamente a personale qualificato.
• Per motivi di sicurezza, si consiglia caldamente di utilizzato esclusivamente accessori Sony, come ad esempio:

-Staffa di montaggio a parete SU-WL850

-Staffa di montaggio a parete SU-WL450

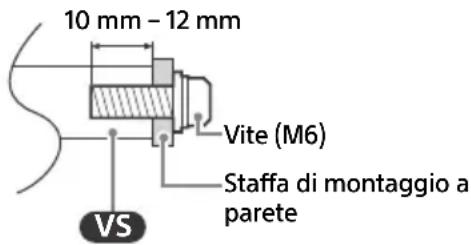

• Fissare la staffa di montaggio a parete al teilevisore utilizzato esclusivamente le viti fornite in dotazione. Le viti in dotazione sono come appaiono nell'illustrazione, misurate alla superficie di fissaggio della staffa di montaggio a parete.

Il diametro e la lunghezza delle viti differiscono in base al modello di staffa per il montaggio a parete. L'uso di viti diverse da quella in dotazione cui determinare danni interni al teileisure o provocare la caduta, ecc.

• Conservare il piedistallo e le viti non utilizzato del TV in un luogo sicuro per un eventuale uso futuro. Tenere le viti fuori alla portata dei bambini.
• Solo per alcune Regioni / Paesi / Modelli TV.

Risoluzione dei problemi

Per risolverre problemi come: assenza di imagine, assenza di suono, imagine bloccata, nessuna reazione ai comandi, o problemi di connessione alla rete, provare ad eseguire le seguenti operazioni.

1 Riavviare il tevisore premendo il pulsante di accensione sul telecomando per circa cinque secondi. Il tevisore si riavvia. Se il tevisore non si ripristina, provare a scollegare il cavo di alimentazione, quando premere il pulsante d'accensione sul tevisore e rilasciarlo.
Attendere due minuti, quando insere la spina del cavo di alimentazione nella rete elettrica. Oppure premere il pulsante d'accensione sul teilevisore per circa 40 secondi finché il teilevisore non si spegne.
2 Consultare il menu Guida premendo il tasto HELP sul telecomando.
3 Connettere il tevisore a Internet ed eseguire l'aggiornamento del software. Sony consiglia di mantenere aggiornato il software del tevisore. Gli aggiornamenti software forniscono nuove funzioni e miglioramenti delle prestazioni.
4 Visitare il site web di assistenza Sony (informazioni fornite in calce a quello manuale).

Alla prima accensione, o dopo un periodo d'inattività, è possible che il tevisore non si accenda immediatamenteanche se si preme il tasto di accensione sul telecomando oppure sul tevisore.

L'inizializzazione del sistema necessita di un po' di tempo. Attendere circa un minuto, quindi riprovare.

Il telecomando non funziona.

• Sostituire le batterie.

La password di blocco parentale è stata dimenticata.
- Inserire 9999 come PIN e inserire il nuovo PIN.

Per ulteriori informazioni sulla risoluzione dei problemi,fare riferimento alla Guida.

Caratteristiche tecniche

Sistema

Tipodi pannello:Pannello LCD (cristalli liquidi), Retroilluminazione a LED

Sistema TV: In base al paese/regione selezione/ al modello del tevisore

Analogico: B/G, D/K, I

Digitale: DVB-T/DVB-C/DVB-T2

Satellite: DVB-S/DVB-S2

Sistema colore: PAL/SECAM/NTSC3.58 (Solo video)/ NTSC4.43 (Solo video)

Gamma di sintonia: In base al paese/regione

seleziona/almodello deltevisore

Analogico: UHF/VHF/TV via cavo

Digitale: UHF/VHF/TV via cavo

Satellite: Freqenza IF 950-2150 MHz

Uscita audio: 10 W + 10 W

Tecnologia wireless

Protocollo IEEE 802.11a/b/g/n/ac

Bluetooth® Version 4.2

Bande di frequenza

Gamma di frequenza Pftenza in uscita
LAN wireless (TV)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (TV)
2400-2483,5 MHz < 10,0 dBm
Bluetooth® (Telecomando)
2400-2483,5 MHz < 10,0 dBm

Presedi ingresso/uscita

Antenna/Tv via cavo

Terminale esterno 75 ohm per VHF/UHF Antenna satellitare

Connettore di Tipo F Femmina, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V e tono a 22kHz Distribuzione via cavo singolo EN50494.

A V I N

Ingresso audio/video (mini jack)

HDMI IN 1/2/3/4 (compatible HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz) ^12 , 4096 × 2160p

(24Hz)^ 1 3840× 2160p (50,60Hz)^*2 3840× 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 100,

120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p

(30, 50, 60 Hz), 720/24p, 576p, 480p, Formati PC*3

3840 × 2160p (100, 120Hz)^24

Audio:

In modalità eARC (Enhanced Audio Return

Channel)

Per i dettagli,fare riferimento alla Guida online.

Eccetto modalità eARC

PCM lineare 5,1 canali: 32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24 bit, Dolby Audio, Dolby Atmos, DTS

Per i dettagli,fare riferimento alla Guida online.

In modalità ARC

PCM lineare due canali: 48 kHz 16 bit, Dolby Audio, Dolby Atmos, DTS

Presa ottica digitale (PCM lineare due canali: 48 kHz 16 bit, Dolby Audio, DTS)

(Mini jack stereo)

Cuffie

2 (HDD 6 REC)*

PortadeldispositivoUSB(dispositivoUSBHDD

2 per funzione REC)

La porta USB 1 supporta USB High Speed (USB 2.0)

La porta USB 2 supporta USB Super Speed (USB 3.1 Gen 1)

alloggiamento CAM (modulo ad accesso condizionato)

LAN

Connettore 10BASE-T/ 100BASE-TX (La velocità di connessione può variarare a seconda delle coratteristiche operative della rete. La velocità di comunicazione e la qualità non sono garantite.)

Potenza, caratteristiche prodotto e altri

Requisiti d'alimentazione

220V-240VCA,50Hz

Classe di efficienza energetica*7

XR-75X9xl: A

XR-65X9xl: A

XR-55X9xJ:B

XR-50X9xJ:B

Dimensioni schermo (diagonale) (circa)

XR-75X9xJ: 189,3 cm / 75 pollici

XR-65X9xJ: 163,9 cm / 65 pollici

XR-55X9xJ: 138,8 cm / 55 pollici

XR-50X9xJ: 125,7 cm / 50 pollici

Potenza assorbita*7

In modalità [Standard]

XR-75X9xJ:188W

XR-65X9xJ:158W

XR-55X9xJ: 129 W

XR-50X9xJ: 110 W

Consumo energetico annuo*7*8

XR-75X9xl: 261 kWh all'anno

XR-65X9xJ: 219 kWh all'anno

XR-55X9xJ: 179 kWh all'anno

XR-50X9xJ: 153 kWh all'anno

Potenza assorbita in modalità standby79*10

XR-75X9xJ: 0,50 W (29 W durante la modalità di aggiornamento software o della Guida TV elettronica)

XR-65X9xJ: 0,50 W (30 W durante la modalità di aggiornamento software o della Guida TV elettronica)

XR-55X9xJ: 0,50 W (29 W durante la modalità di aggiornamento software o della Guida TV elettronica)

XR-50X9xJ: 0,50 W (29 W durante la modalità di aggiornamento software o della Guida TV elettronica)

Risoluzione schermo (orizzontale × verticale)

pixel)

3840 × 2160

Valori nominali uscita

500 mA (per USB 1), 900 mA (per USB 2)

Dimensioni (circa) (1× a× p)(cm)

con piedistallo

Posizione standard:

XR-75X94J / 75X93J: 167,5 × 103,4 × 41,5

senza supporto da ravolo

XR-75X9xJ: 167,5 × 96,2 × 7,3

XR-65X9xl:145,2×83,4×7,2

XR-55X9xJ: 123,3 × 71,1 × 7,2

XR-50X9xJ:111,9×64,9×7,0

Larghezza supporto (circa) (cm)

Posizione standard:

XR-75X94J/75X93J:167,4

XR-75X92J:62,3

XR-75X90J:133,0

senza supporto da ravolo

XR-75X9xJ:33,3

XR-65X9xJ:22,9

XR-55X9xJ: 17,4

XR-50X9xJ: 13,5

Altri

Accessoropzionali

Staffa di montaggio a parete: SU-WL850

(solo XR-75X9xJ / 65X9xJ / 55X9xJ)

Staffa di montaggio a parete: SU-WL450

Temperatura di utilizzo: Da 0^ a 40^

Umidità d'esercizio: Dal 10% all'80% di u. r. (in assenza di condensa)

1 Se la risoluzione di ingresso è 4096 × 2160p e [Formato Immagine] è impostato su [Normale], la risoluzione viene impostata come 3840 × 2160p. Per visualizzare 4096 × 2160p, impostare [Formato Immagine] su [Intero 1] o [Intero 2].
2 Consultare il menu su schermo [Formato segnale HDMI].
3 Per i dettagli, fare riferimento alla Guida online.
4 Solo HDMI IN 3 & 4. Per il collegamento, utilizzato il cavo HDMI ad altissima velocità.
5 Collegare ilsystema audio a HDMI IN 3 per dirigere l'audio del teilevisore verso il systema audio.
6 Funzione non disponibile in Italia.
7 Queste informazioni si riferisce con all'UE e ad altri Paesi il cui regolamento pertinente è basato sul regolamento UE sull'etichettatura energetica.
8 Consumo energetico annuale in kWh, basato sulla potenza assorbita di un teilevisore che funzioni 4 ore al giorno per 365 giorni. Il consumo energetico effettivo dipenderà dal modo in cui verrà utilizzato il teilevisore.
9 Il valore dell'assorbimento di potenza specificato in modalità standby viene raggiunto dopo alcuni minuti dallo spegnimento,cioè dopo che il teilevisore avrata terminato tutti i processi interni.
10Quando la TV è connessa alla rete Internet, la potenza assorbita in modalità standby aumento.

Nota

• La disponibilità degli accessori opzionali dipende dai paesi/dalle regioni/dai modelli di teileisore/dalle scorte.
• Design e caratteristiche tecniche sono soggetti a modifiche penza preavviso.
• Potrebbero essere richiesti abbonamenti ai servizi e alle applicazioni e potrebbero essere applicati termini, condizioni e/oosti aggiuntivi quando si usa l'Assistente Google.
• Le caratteristiche prodotto contenate nel presente manuale sono per REGOLAMENTO DELEGATO (UE) 1062/2010 DELLA COMMISSIONE. Consultare il relativo site Web per informazioni su (UE) 2019/2013.

Note sul funzionamento della TV Digitale

• La TV digitale (digitale terrestre, satellite e TV via cavo), i servizi interattivi e le funzioni di rete internet potrebbero non essere disponibili in tutti i Paesi o le regioni. Alcune funzioni potrebbero non essere abilitate o potrebbero non funzionare correttamente con alcuni fornitori di servizi o reti internet. Alcuni provider di servizi TV potrebbero applicare tariffe per i loro servizi.

• Questo teileisore supporta trasmissione digitale con i codec MPEG-2, H.264/ MPEG-4 AVC e H.265/HEVC, ma non si garantisce la compatibilità con tutti i segnali dell'operaatore/ del servizio, che potrebberoambiare nel tempo.

Informazioni sui marchi

• I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri paesi.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio e il symbolo della doppià D sono marchi di Dolby Laboratories Licensing Corporation. Prodotto su licenza di Dolby Laboratories. Opere riservate non pubblicate. Copyright © 1992-2020 Dolby Laboratories. Tutti i diritti riservati.
• Gracenote, il logo e il logotipo Gracenote, nonché il logo "Powered by Gracenote" sono marchi di fabbrica o marchi di fabbrica registrati di Gracenote, Inc. negli Stati Uniti e/o in altri paesi.
• Google TV e i logo correlati sono marchi di Google LLC.
• Per i brevetti DTS, consultare il site http:// patents.dts.com. Prodotto su licenza di DTS, Inc. DTS, Digital Surround e il logo DTS sono marchi di fabbrica registrati o marchi di fabbrica di DTS, Inc. negli Stati Uniti e in altri Paesi. © 2020 DTS, Inc. TUTTI DIRITTI RISERVATI.
• Netflix è un marchio registrato di Netflix, Inc.
• DiSEqCT é un marchio di fabbrica di EUTELSAT. Questo tevisore supporta DiSEqC 1.0 ma non è progettato per il controllo di antennne motorizzate.
• TUXERA è un marchio di fabbrica registrato di Tuxera Inc. negli Stati Uniti e in altri Paesi.
• Tutti gli altri marchi di fabbrica sono di proprietà delle rispettive aziende.

Numero di registrazione del prodotto (REGOLAMENTO DELEGATO (UE) 2019/2013 DELLA COMMISSIONE)

XR-75X94J (429549), XR-75X93J (429548),

XR-75X92J (429543), XR-75X90J (429542),

XR-65X94J (429541), XR-65X93J (429540),

XR-65X92J (429539), XR-65X90J (429508),

XR-55X94J (429506), XR-55X93J (429504),

XR-55X92J (429503), XR-55X90J (429498),

XR-50X94J (429497), XR-50X93J (429495),

XR-50X92J(429493), XR-50X90J(429491).

Om manualer

Följande manualer medfoljer denna TV. Spara manualerna for framtida referensbehov.

Startguide

Instalare/Configurare

TV: Afisati lista de canale TV sau comutati la intrare.

2 (Oprire)

Butoane numerice

+7 A f i s a r e Afieea f o r informatii.
(Text): Afiseaza informaţii de tip text.

3 YouTubeTM / NETFLIX / Disney+ / Prime Video / Butoane colorate

Acoperire canale: In functie de tara/regiunea

Informatii legate de marsi

p5golgaw aulw gab:JIO Uxuol pL 40g ylo1 uol

gul. aal g jyjaiall ayaiw pse g yjwal aao

a. a.

1

gaaa aagaaa aaa aaa aaa aa aaa

Jaae aee 00000000000000000000000000000000000000

gogjogjolglgogaldljglzdojlog

Jg j000000000000000000000000000000000000000

40 10

.

2 1

.

3 3 Sony

aJ 1

135uU

4

g j 8j 0j j 0j j 0j j 0j j 0j j 0j j

g j 100000000000000000000000000000000000000000000

0a 1

S 好重 S 持

.

.

J 1

jaj jbjgPIN jaj j9999 jjj

PIN

10.0 >Jalil 5jog Jg>logale 5o

.0eollll 1

J 1

SU-WL850) 4

（S）*（SU-WL450

:ssuUa
