MANUAL DE UTILIZADOR XR55X92J SONY

Satélite: DVB-S/DVB-S2

Sistema de color: PAL/SECAM/NTSC3.58 (Sólo video)/NTSC4.43 (Sólo video)

Analógico: UHF/VHF/Cable

Conector tipo F hembra, 75 ohmios.

DiSEqC 1.0, LNB 13 V/18 V y tono de 22 kHz,

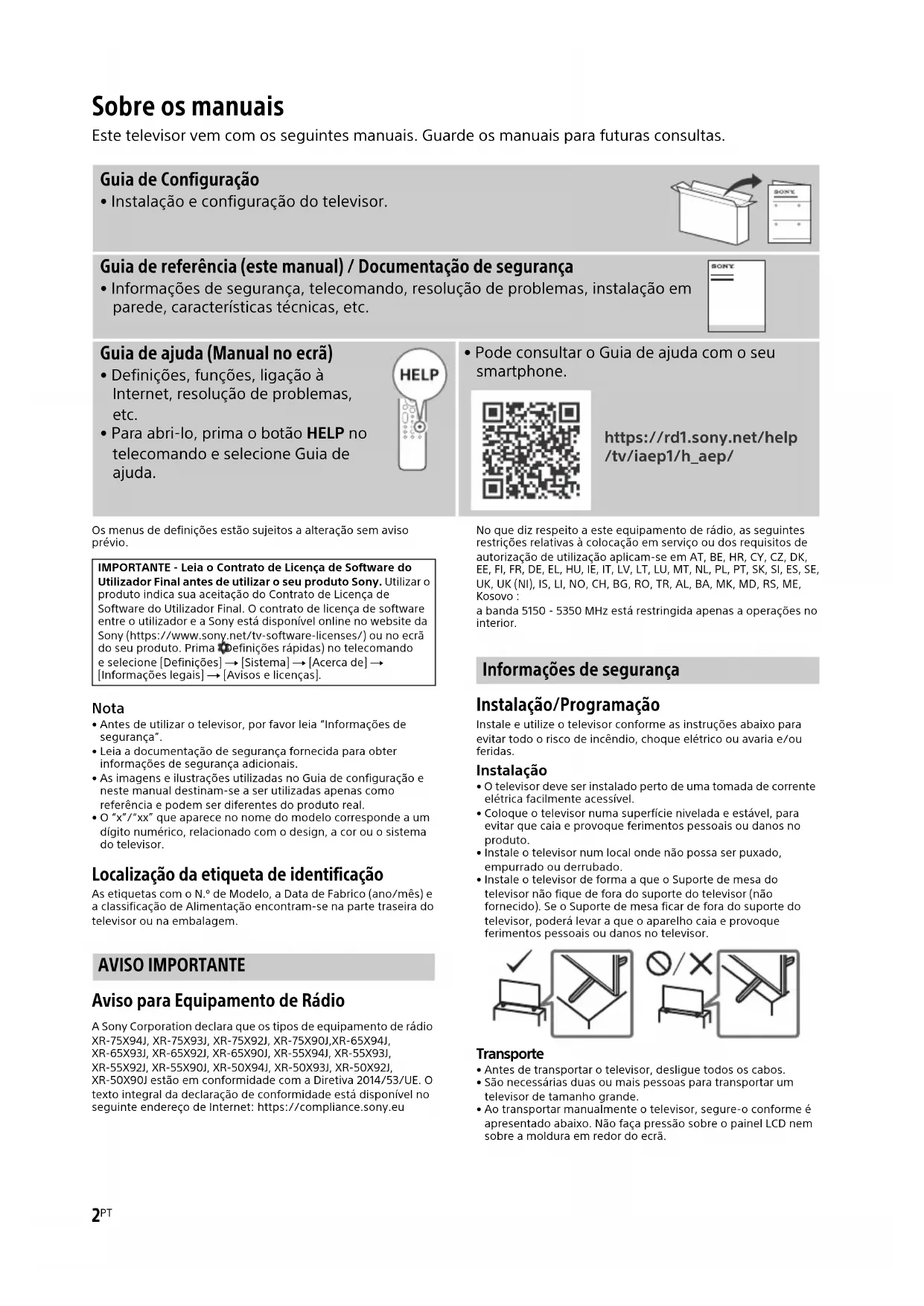

Este tevisor vem com os seguients manuais. Guarde os manuais parautures consultas.

Guia de Configuração

• Instalaçao e configuraçao do televisor.

Guia de referencia (este manual) / Documentação de segurarca

• Informações de seguranca, telecomando, resolution de problemas, instalacao em parede, caracteristicas痫icas, etc.

Guia de ajuda (Manual no ecrã)

• Definições, funções, liação à Internet, resolução de problemas, etc.
• Para abri-lo, prima o botão HELP no telecomando e selecione Guia de ajuda.

• Pode consultar o Guia de ajuda com o seu smartphone.

Os menus de definições está sujeitos a alteração sem avis prévio.

IMPORTANTE - Leia o Contrato de Licença de Software do Utilizador Final antes de utilizear o seu produto Sony. Utilizar o produit indica sua aceitação do Contrato de Licença de Software do Utilizador Final. O contrato de licença de software entre ou utilizes e a Sony está disponível online no website da Sony (https://www.sony.net/tv-software-licenses/) ou no esra do seu produits. Prima [Definições rapiadas] no telecomando e selecione [Definições] → [Sistema] → [Acerca de] → [Informações legais] → [Avisos e licencias].

Nota

• Antes de utiliser o televisor, por favor leia "Informacoes de seguranca".
  Leia a documento de segurar a fornecida para obter informacoes de segurar adiconais.
• As imagens e ilustrações realizadas no Guia de configuração e este novo manual destinam-se a ser realizadas apenas como referencia e pode serDifferentes do produits real.
• O "x"/"xx" que aparece no nome do Modelo corresponde a um digito número, relacionado com o design, a cor ou o Sistema do televator.

Localização da etiqueta de identificacao

As etiquetas com o N.° de Modelo, a Data de Fabrico (ano/mês) e a classificação de Alimentação encontrar-se na parteTRSira do teilevisor ou na embalagem.

AVISO IMPORTANTE

Aviso para Equipamento de Rádio

A Sony Corporation Declare que os problemas de equipamento de radio XR-75X94J, XR-75X93J, XR-75X92J, XR-75X90J, XR-65X94J, XR-65X93J, XR-65X92J, XR-65X90J, XR-55X94J, XR-55X93J, XR-55X92J, XR-55X90J, XR-50X94J, XR-50X93J, XR-50X92J, XR-50X90J está em conformidade com a Direita 2014/53/UE. O texto integral da declaracao de conformidade está disponivel no segunte endereço de Internet: https://compliance.sony.eu

No que diz respeito a este equipamento de rádio, as següntes restricções relativas à colocação em service ou dos requisitos de autorização de utilizesçao aplicam-se em AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:

a banda 5150 - 5350 MHz está restringida apenas a operações no interior.

Informações de segurarça

Instalacao/Programacao

Instale e utilize o tevisor conforme as instruções abaixo para evitar todo o risco de incência,acho elétrico ou avaria e/ou feridas.

Instalacao

• O teovisor deve ser instalado perto de una tomada de corrente eltrica fácilmente accesivel.
• Cologne o televator numa superficie nivelada e estavel, para evitar que caia e provoque ferimentos pessoas ou danos no produits.
• instale o televisor num local onde não possa ser puxado, empurrado ou derrubado.
• Instale o televisor de forma a que o Suporte de mesa do televator não fique de fora do suporte do telector (não fornecido). Se o Suporte de mesa ficar de fora do suporte do telector, poderá levar a que o aparelho caía e provoque ferimentos pessoas ou danos no telector.

Transporte

• Antes de transporte o televisor, deslige todos os cabos.
• São necessarias das ou mais pessoas para transporte um televisor de tamanho grande.

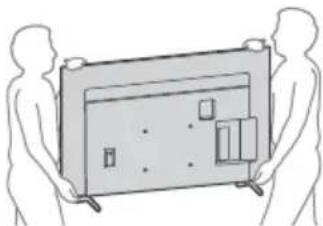

• Ao transporte manualmente o televisor, segure-o conforme e aparecido abaixo. Não faça pressão sobre o painel LCD nem sobre a moldura em redor do ecra.

• Quando levantar ou mover o televisor, segure-o firmamentePGA.
  pela parte de baixo.

• Não exponha o televisor achoques ou vibrações excessivas durante o transporte.
• Se tiver que transporte o televisor ou leva-lo para reparacoes, utilize a caixa e os materiais de embalagem originais.

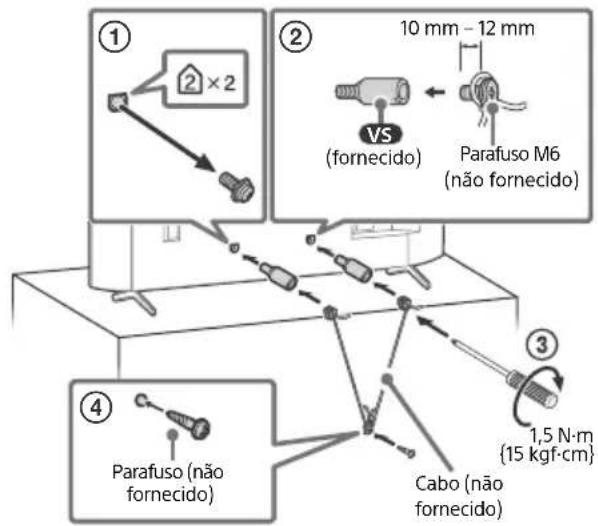

Prevenir quidas

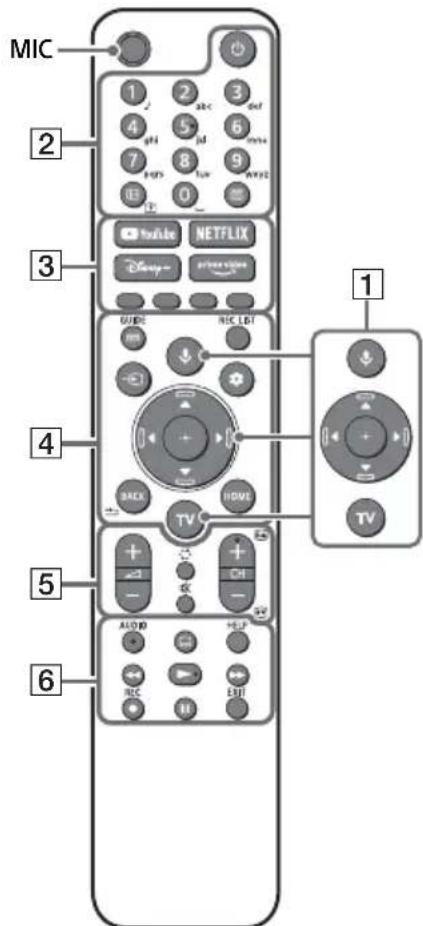

Telecomando e Televisor

A forma, disposicao, disponibilitad e funcao dos botoes do telecomando pode variar, dependendo da regiao/pais/modelo de teilevisor/definições do teilevisor.

Utilize o Assistente Google*1x2 ou a pesquisa por voz*. Para obter sugestoes sobre como controlar o seu tevisor, prima o botao do Microfone no telecomando e diga "sugestoes de voz".

/ / / / / : Menu de navegacao e selecao no ecra.

TV: Apresenta a lista de canais de TV ou muda para entrada.

2 (Desligar/ligar)

Botoes numéricos

1/Revelação de Informação/

Teletexto): Apresentar informacoes.

(Teletexto): Apresentar informacoes de teletexto.

3 YouTubeTM / NETFLIX / Disney+ / Prime Video / Botoes coloridos

GUIDE: Apresento guia de programas digital de TV ou o TV box de cabo*3.

REC LIST: Apresenta a lista Rec do USB HDD*4/DVR*3.

(Selecao de entrada):Apresenta e seleciona a fonte de entrada,etc.

(Definições rápidas): Apresenta as Definições rápidas.

BACK/

HOME

5 +/-(Volume)

(Saltar)

X (Sem som)^*5

CH + / - / 三 / : SeLECTIONA o canal ou a pagina seguinte (E) / anterior (E).

6 AUDIO:Selezione o som da fonte multilingue ou som duplo (dependendo da fonte do programa).

(Configurarellegandas)

HELP: Apresentar menu de Ajuda.

<</>>

RECGrave o programa em visualização atualmente em USB HDD*4/DVR*3.

EXIT

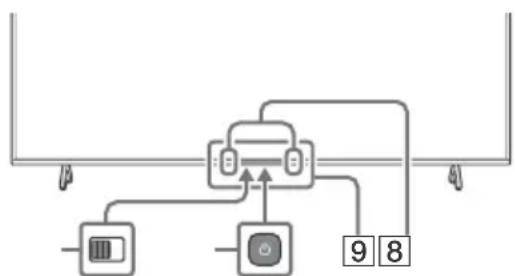

7 BUILT-IN MIC SWITCH* (Interruptor de microfone integrado):Ligue/Desligue o microfone incorporado.
8 (Desligar/ligar)
9 Sensor do telecomando / Sensor de luz / LED
10 Microfone incorporedo: Para ativar o microfone incorporedo, prima o botao do Microfone no telecomando e cumpra as instruções apareadas no ecra.

1 Apenas em determinadas regões/países/modelos de televisor/idiomas.
2 O Assistente Google ou a pesquisa por voz requer uma ligação à Internet.
3 [Configuração da TV box de cabo] é necessária a configuração.
4 Indisponível para Itália.
5 O atalho de acessibilidade fica disponivel ao manter ※ (Sem som) premido.
6 O consumo de energia AUGMENTAR que quando o microfone incorpORA está ativado porque está sempre em escuta.

Para mais informacoes, consulte o Guia de ajuda.

Instalar o televisor na parede

Utilizar o Suporte de parede optional (SU-WL850 ou SU-WL450)* (não fornecido)

Para os pacientes:

Para proteção do produits e por razões de segurar, a Sony recomenda vivamente que a instalação do seu televisor sera efetuada por agentes Sony ou contratóns licenciados. Não tente instalá-lo por siropsico.

Para os agentes e contratas da Sony:

Preste total atençao as medidas de segurarca durante a instalacao, manutencao periodica e analise deste produits.

Informações de instalacao do Suporte de parede

Para obter instruções sobre a instalação do Suporte de parede, veja a Informação de Instalação (Suporte de parede) na网页 do produits para o modelo do seu teletovisor. https://www.sony.eu/support

• Siga o guia de instruções fornecido com o Suporte de parede para o seu modelo. É necessária uma formação técnica adequada para instalar este televisor, especialmente para determinar a resistência daparede para suportar o peso do televisor.
• A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização inadverta ou instalação incorreta.

• So&Tecnicos de assistencia qualificados devemrealizar as instalacoes de Suporte de parede.

• Por razões de segurar, recomendamos fortemente que utilize acessórios da Sony, a inclui:

• Suporte de parede SU-WL850
• Suporte de parede SU-WL450
• Certifique-se de que utilizes os parafusos fornecidos com o Suporte de parede quando instalar o Suporte de parede no televisor. Os parafusos fornecidos tem a dimensão指示a partir da superficie de fixação do Suporte de parede.

O diametro e o comprimento dos parafusos são differsentes dependendo do modelo de Suporte de parede. Autilização de parafusos differentes dos fornecidos pode provocar avarias internas no televisor ou fazer com que caia, etc.

• Certifique-se de que armazena os parafusos não utilizados e o Suporte de mesa num local seguro até estar pronto para prender o Suporte de mesa. Mantenha os parafusos para do alcance de crianças preocupas.
• Apenas em determinadas regioes/países/modelos de televisor.

Resolução de problemas

Resolução de problemas geral de questiones como: eles preto, sem som, imagem bloqueada, o teletor não responde ou se perdeu a rede, realizaze os passos seguides.

1 Reinicie o seu teletor premindo o botão de alimentação no telecomando durante和地区 de cinco segundos. O teletor vai reinicia. Se o teletor não recuperar, tente desligar o cabo de alimentação e, em seguida, prima o botão de alimentação no teletor e solte-o. Espere Doyleiros e ligue o cabo de alimentação.

Em alternativa, prima o botão de alimentação no televisor duranteerca de 40 segudos até o televisor se desligar.

2 Consulte o menu Ajuda correngando em HELP no telecomando.
3 Ligue o televisor à Internet e realize uma atualização de software. A Sony recomenda-o a manter o software do seu televisor atualizzato. As atualizacoes de software proportionam novas funcaionalidades e melhoram o desempenso.
4 Visite o website de suporte da Sony (informacoes fornecidas no final deste manual).

Quando liga o televisor, o televisor pode demorar algo tempo a ligar mesmo que corregue no botão de alimentação no telecomando ou no televisor.

Demora algo tempo para inicializar o Sistema. Aguarde circa de um minuto e, em seguida, volta a operar.

O telecomando não funciona.

• Substitua as pilhas.

Esqueceu aPALAVRA-passedobloqueio parental.

• Digite 9999 para o PIN e, em seguida, digite o novo PIN.

Para mais informacoes sobre a resolution de problemas, consulte o Guia de ajuda.

Characteristicas先进技术

Sistema

Sistema do ecra: Ecran LCD (Visor de cristais liguidos), Retroiluminação LED

Sistema de televisao: Depende do pais/area/ modelos de televisor

Analógico: B/G, D/K, I

Digital: DVB-T/DVB-C/DVB-T2

Satélite: DVB-S/DVB-S2

Sistema de Cor: PAL/SECAM/NTSC3.58 (apenas video)/NTSC4.43 (apenas video)

Cobertura de canais: Depend do País/Área/ modelos de televisor

Analógico: UHF/VHF/Cabo

Digital: UHF/VHF/Cabo

Satélite: Freqência IF 950-2150 MHz

Saia de som: 10 W + 10 W
Tecnologia sem fios
Protocolo IEEE 802.11a/b/g/n/ac
Bluetooth® Versão 4.2
Banda de frequência(s)

Gama de Frequência Pqtência de saía
LAN sem fios (Televisor)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (Televisor)
2400-2483,5 MHz < 10,0 dBm
Bluetooth® (Telecomando)
2400-2483,5 MHz < 10,0 dBm

Tomadas de Entrada/Sáida

Antena (aerea)/cabo
Terminal externo de 75 ohm para VHF/UHF
Antena de satélite
Conector de tipo F fêmea, 75 ohm.
DiSEqC 1.0, LNB 13 V/18 V & tom 22 kHz, Distribuição por um Cabo EN50494.

一 / 一 AVIN
Entrada de video/áudio (mini-tomada)
HDMI IN 1/2/3/4 (compatible com HDCP 2.3)
Vdeo: 4096× 2160p (50, 60 Hz)*4, 4096 × 2160 (24Hz)^*1 , 3840 × 2160p (50, 60 Hz)*2, 384 2160p (24, 25, 30 Hz), 1080p (30, 50, 60, 1 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720 (30, 50, 60 Hz), 720/24p, 576p, 480p, Formatos PC*3 3840× 2160p (100, 120 Hz)*2*4

Audio:
No modo eARC (Enhanced Audio Return Channel)
Consulte o Guia de ajuda online para mais detalhes.
Exceto no modo eARC
PCM linear do canal 5,1: 32/44,1/48/88,2/96/176,4/192 kHz 16/20/24 bits, Dolby Audio, Dolby Atmos, DTS
ARC/ARC (Enhanced Audio Return Channel/ audio Return Channel) (Apenas HDMI IN 3)*5
No modo eARC
Consulte o Guia de ajuda online para mais detalhes.
No modo ARC
PCM linear deinous canais: 48 kHz 16 bits, Dolby Audio, Dolby Atmos, DTS

DIGITAL AUDIO OUT (OPTICAL) Tomada digital otica (PCM linear deinous canais: 48 kHz 16 bits, Dolby Audio, DTS) (Mini-tomada estereo) Auscultador

1,2 (HDD 串 REC* Porta do dispositivo USB (dispositivo USB HDD para a funcionalidade REC) A porta USB 1 suporta High Speed USB (USB 2.0) A porta USB 2 suporta Super Speed USB (USB 3.1 Gen 1)

Ranhura CAM (Modulo de Acesso Condicional) LAN Conector 10BASE-T/100BASE-TX (Dependondo ambiente de operacao da rede, a velocidade de ligacao pode variar. A taxa de comunicaao e qualida de comunicaao nao são garantidas.)

Alimentação, Ficha de Produtos e outros

Requisitos de energia
220 V - 240 V CA, 50 Hz
Classe de eficiência energetica*7
XR-75X9xJ: A
XR-65X9xJ: A
XR-55X9xJ: B
XR-50X9xJ: B

Dimensoes do ecra (medido diagonalmente)
(Aprox.) XR-75X9xJ:189,3 cm/75 polegadas XR-65X9xJ:163,9 cm/65 polegadas XR-55X9xJ:138,8 cm/55 polegadas XR-50X9xJ:125,7 cm/50 polegadas Consumo de energia*
No modo [Standard] XR-75X9xJ:188 W XR-65X9xJ:158 W XR-55X9xJ:129 W XR-50X9xJ:110 W

Consumo anual de energia*7x8 XR-75X9xJ:261 kWh por ano XR-65X9xJ:219 kWh por ano XR-55X9xJ:179 kWh por ano XR-50X9xJ:153 kWh por ano Consumo de energia no modo de espera (standby)*7x9x10 XR-75X9xJ:0,50 W (29 W no modo de atualização do EPG/software) XR-65X9xJ:0,50 W (30 W no modo de atualização do EPG/software) XR-55X9xJ:0,50 W (29 W no modo de atualização do EPG/software)

XR-50X9xJ: 0,50 W (29 W no modo de

atualização do EPG/software)

Resolução do ecran (horizontal × vertical) (pixiéis)

3840 × 2160

Potência nominal

500 mA (para USB 1), 900 mA (para USB 2)

Dimensoes (Aprox.) (larg. × alt. × prof.) (cm)

com suporte de fixação para mesas

Posicao normal:

XR-75X94J / 75X93J: 167,5 × 103,4 × 41,5

Largura do suporte (Aprox.) (cm)

Posicao normal:

XR-75X94J/75X93J:167,4

XR-75X92J:62,3

XR-75X90J:133,0

com suporte de fixação para mesas

XR-75X94J/75X93J:35,4

XR-75X92J:38,6

XR-75X90J:34,5

XR-65X94J/65X93J:24,6

XR-65X92J: 26,8

XR-65X90J:23,8

XR-55X94J/55X93J:18,7

XR-55X92J: 21,3

XR-55X90J:18,3

XR-50X94J/50X93J:14,7

XR-50X92:17,1

XR-50X90J:14,1

sem suporte de fixacao para mesas

XR-75X9xJ:33,3

XR-65X9xJ:22,9

XR-55X9xJ: 17,4

XR-50X9xJ: 13,5

Outros

Acessórios-optionais

Suporte de parede: SU-WL850

(Apenas nos modelos XR-75X9xJ / 65X9xJ / 55X9xJ)

Suporte de parede: SU-WL450

Temperatura de operacao: 0^ - 40^

Humidade operacional: 10% - 80% HR (não condensada)

*1 quando é introduzido 4096 × 2160p e [Modo expandido] é configurado para [Normal], a resolution é boaada em 3840 × 2160p. Para visualizar em 4096 × 2160p, configure [Modo expandido] para [Integral 1] ou [Integral 2].

*2 Consulte o menu no écran para definir [Formato de sinal HDMI].

*3 Consulte o Guia de ajuda online para mais detalles.

*4 Apenas HDMI IN 3 & 4. Utilize o cabo HDMI de velocidade ultrarrápida para estabelecar a ligação.

*5 Ligue o seuSYSTEMa de audio a HDMI IN 3 para encaminhar o audio do televisor para o seuSYSTEMA de audio.

*6 Função indisponível em Itália.

*7 Esta informação é para a UE e outros paises@cujos regulamentos relevantes são baseados no regulamento de rotulagem de energia da UE.

*8 Consumo de energia em kWh por ano, com base no Consumo de energia verificado com o televisor a funciona 4 horas por dia durante 365 días. O Consumo de energia real irá depender da forma como o televisor é utilizado.

*9 A energia em modo de espera (standby)pecifiedadaéatingidadeposidedo telesorconcluirosprocessosinternosnecessarios.

*100 consumo de energia em modo de espera (standby) iráacular quando o televisor estiver ligado à rede.

Nota

• A disponibilitadodos accesoriosoptionalisdependedos páises/região/modelo de televisor/stock.
• O design e as caracteristicas痫icas estao sujeitas a alteracao sem aviso previo.
• Podem ser necessarias subscrições para serviços e aplicações, e PODem ser aplicados termos adicionais, condições e/ou taxas ao utilizeo Assistente Google.
• A ficha de informação do produto neste Manual refere-se ao REGULAMENTO DELEGADO DA COMISSÃO (UE) 1062/2010. Consulte o Website de (UE) 2019/2013 para obter informação adicular.

Aviso para a funcao de television digital

• A Televisão Digital (DVB terrestre, satélite e cabo), serviços interativos e funções de rede, podem não estar disponíveis em todos os Países e和地区. Algumas funções podem não ser permitidas ou podem não funciona corretamente com algunos fornecadores e ambientes de rede. Alguns fornecadores deServiço de Televisão podem cobrar uma taxa pelos seuis serviços.
• Este tevisor suporta transmissao digital utilizing codecs MPEG-2, H.264/MPEG-4 AVC e H.265/HEVC, mas a compatibilidade com todos os sinais do operador/servo, que pode mudar com o tempo, não pode ser garantida.

Informação da marca registada

• Os termos HDMI e High-Definition Multimedia Interface e o logotipo HDMI são MARCAS ou MARCAS registRADAS da HDMI Licensing Administrator, Inc. nos Estados Unidos e em outros paises.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio e o*simbolo duplo D sãoemarks da Dolby Laboratories Licensing Corporation. Fabricado sob licença da Dolby Laboratories. Trabalhos confidenciais não publicados. Copyright © 1992-2020 Dolby Laboratories. Todos os direitos reservados.
• Gracenote, o logólico Gracenote, o logo "Powered by Gracenote" são MARCAS comércais registadas ou MARCAS comérciais da Gracenote, Inc. nos Estados Unidos e/ou noutros paises.
• Google TV e logótipos relacionados são marcas commerciais da Google LLC.

• Para obter informações sobre patentes DTS, consulte http://patents.dts.com. Fabricado sob licença da DTS, Inc. DTS, Digital Surround e o logotipo DTS são MARCAS comércias registadas ou MARCAS comérciais da DTS, Inc. nos Estados Unidos e/ou noutros País. © 2020 DTS, Inc. TODOS OS DIREITOS RESERVADOS.

• Netflix é uma marca registada da Netflix, Inc.

• DiSEqCTM é uma marca comercial da EUTELSAT. Este teletor suporta DiSEqC 1.0. Este teletor não se destina ao controlo de antenas motorizadas.
• TUXERA é uma marca comercial registada da Tuxera Inc. nos EUA e outros paises.
• Todas as outras MARCAS registadas são propriedade dos seures respetivos propriétários.

Número de Registrar do Produkt (REGULAMENTO DELEGADO DA COMISSÃO (UE) 2019/2013)

XR-75X94J (429549), XR-75X93J (429548), XR-75X92J (429543), XR-75X90J (429542), XR-65X94J (429541), XR-65X93J (429540), XR-65X92J (429539), XR-65X90J (429508), XR-55X94J (429506), XR-55X93J (429504), XR-55X92J (429503), XR-55X90J (429498), XR-50X94J (429497), XR-50X93J (429495), XR-50X92J (429493), XR-50X90J (429491).

Informação o instaláci II Montázna konzola na stenu

Pokyny na instalaciu Montaznej konzoly na stenu najdete na stranke produktu modelu televizneho prijimača v Časti Informácie o instalacii (Montazna konzola na stenu).

Informação megjelenitése.

(Teletext): Teletext informação megjelenitése.

3 YouTubeTM / NETFLIX / Disney+ / Prime Video / Színes gombok
4 GUIDE:ATV-keszulek vagy Kabel- es muholdvevo* digitalis musorujsagjanak megjelenitese.

Védjegyekkel Kapcsolatos informaçãok

TV: OTo6pa3nte cncoc kaHaoB

TeIeBn3Opa nn NepeKJIouHTe Ha BXo.

2 (BkIIOueHne)

UHPOBBIEKHOHNK
