KÄYTTÖOHJE XR55X92J SONY

Television mukana toimitetaan seuraavat oppaat. Sailyta oppaat myohempaa kayttoa varten.

Asetusopas

• Television asentaminen ja asetukset.

Viiteopas (tämä opaskirja) / Turvaohjeistus

• Turvallisuusohjeet, kaukosaädin, vianmaäritys, seinäasennus, teknisit tiedot jne.

Käytöopas (sähköinen opas)

• Asetukset, toiminnot, Internet-yhteys, vianmäritys jne.
• Avaa painamalla kaukosaatimen HELP-painiketta ja valitsemalla Kayttoopas.

• Kayttoopa toimii myos alypuhelimella.

Asetusvalikkoja saatetaan muuttaa siit erikseen ilmoittamatta.

TÄRKEÄ - Lue loppukayttäjan ohjelmisolensissipimus
enneh Sony-laitteen käytöä. Tuotteen käytäminen tarkoittaa
sita, etta käytäja on hyväksynyt loppukayttäjan
ohjelmisolensissopimuksen. Käytäjan ja Sonyn valinen
ohjelmisolensssopimus on saatavana verkossa Sonyn
verkosivustolla (https://www.sony.net/tv-software-licenses/)
tai laiteen näytölä. Paina kaukosaätimen Pika-asetukset)
-painiketta ja valitse [Asetukset] [Järestelma] [Tietoja] [Oikeudelliset tiedot] [Ilmoitukset ja lisensssit].

Huomautus

Lue ennen TV:n kayttoa Turvallisuusohjeet
Lue turvallisuutta koskevat lisatiedot mukana toimitetusturvaohjeistuksesta.
- Asennusoppaassa ja tassä kayttöhjeeessa kaytetyt kuvat ja piirrokset ovat ohjeellisia ja voivat poiketa kyseisestä tuotteesta.
- Mallinimen "x"/xx"-kirjain vastaa numeroa, joka liittyy rakenteeseen, variin tai TV-jarjestelmaan.

Tunnistemberkintöjen sijainti

Mallinumerotiedot, valmistuspäivamärä (vuosi/kuukausi) ja jannitemerkintä sijaitsevat television takaosassa tai pakkauksessa.

TÄRKEA HUOMAUTUS

Radiolaitteisiin liittyvä huomautus

Sony Corporation vakuuttaa, etta radiolaitetypit XR-75X94J, XR-75X93J, XR-75X92J, XR-75X90J, XR-65X94J, XR-65X93J, XR-65X92J, XR-65X90J, XR-55X94J, XR-55X93J, XR-55X92J, XR-55X90J, XR-50X94J, XR-50X93J, XR-50X92J, XR-50X90J ovat direktivin 2014/53/EU mukaisia.

EU-vaatimustemmukaisuusvakuutuksen tãysimittainen teksti on saatavilla seuraavassa internetosoitteessa: https://compliance.sony.eu

Seuraavat tata radiolaitetta koskevat kayttorajoitukset tai kayttovaltuutusvaatimukset ovat voimassa maissa AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo :

Taajuudet 5150 - 5350 MHz on rajoitettu vain sisakayttoon.

Turvallisuusohjeet

Asennus ja käytto

Noudata television asennukssaa ja kaytossa seuraavia ohjeita valttaksesi tulipalon tai sahkokiskun vaaran tai laitteen vauroitumisen ja/tai henkilovahingot.

Asennus

• Televisio on sijoitettava helposti käsillä olevan verkkopistorasian lahelle.
• Aseta televisio tukevalle, tasaiselle alustalle, ettei se kaadu ja aiheuta henkilo-tai omaisuusvahinkoja.
• Asenna telesio paikkaan, jossa sitä ei voida vetää, tyontää tai kaataa.
• Asenna television niin, ettei TV:n poytajalusta tyonny television (ei sisally toimitukseen) ukopuolelle. Jos TV:n poytajalsta tyontyy televisionason ulkopuolelle, TV voi kaatua tai pudota ja aiheuttaa hemkilovahingon tai television vaurioitumisen.

Laitteen kuljettaminen ja siirtäminen

• Irrota kaikki johdot ennen television siirtamista.

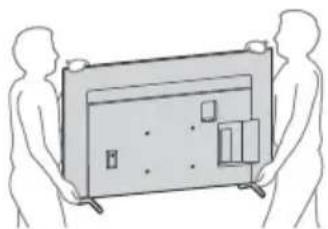

• Suurikokoisen television siirtamisessä tarvitaan vahintaan kaksi henkilöä.
  Kun TV: tā kuljetetaan kasin, pida siṭa kiinni alla olevan mukaisesti. ālā paina LCD-ruudun pintaa tai ruudun ympārīllā olevaa kehysta.
• Kun dostat tai siirrät televisiota, kannattele sitä tukevasti alapuolelta.

• Alä altista laitetta iskuille tai lialliselle tärinäle kuljetuksen aikana.

Kun toimitat television huoltoon, tai kun kuljetat sita muuton yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa se alkuperäisillä pakkausmaterialiaaleilla.

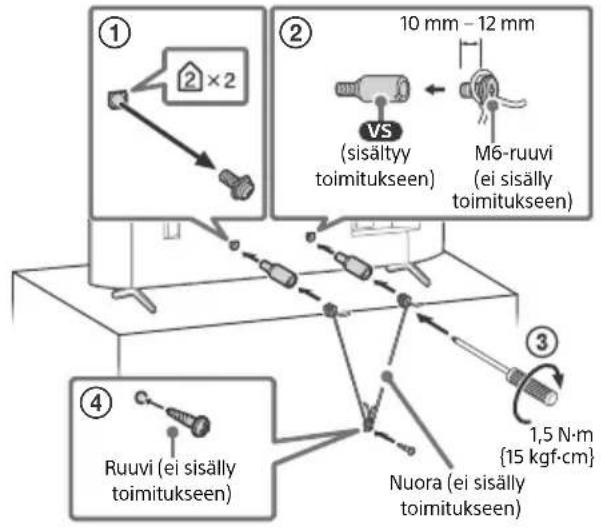

Kaatumisen estäminen

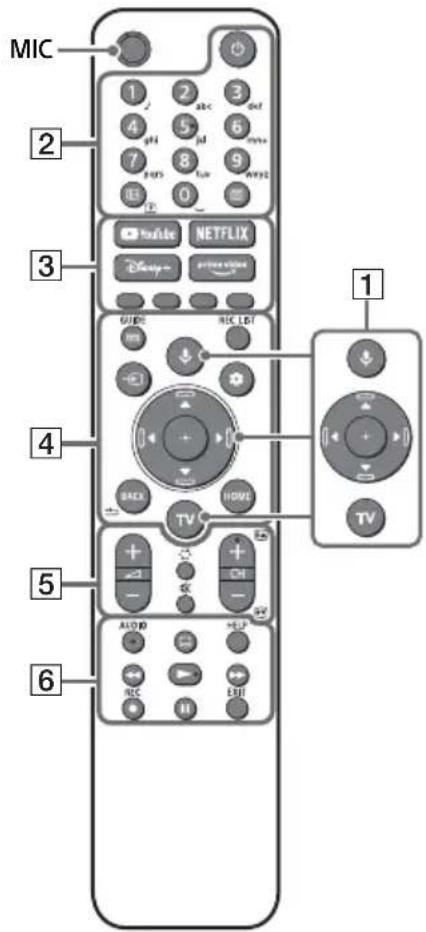

Kaukosaadin ja TV

Kaukosaatimen muoto sekka kaukosaatimen painikkeiden asettelu, saatavuus ja toiminta saattavat vaihdella alueen/maan/TV-mallin/ TV:n asetusten mukaan.

1 (Mikrofoni)/ Google Assistant):

Käytä Google Assistant*1*2 tai puhehakua*2. Television käytövinkkejäaat painamalla kaukosätimen mikrofonipainiketta ja sanomalla "aänivihjeet".

/ / / / : Navigointin ja valitsemiseen ruutuvalikoissa.

TV: Nayta television kanavaluettelo tai vaihda tuloon.

2 (Virta)

Numeropainikkeet

+/Tiedot/tekstin paljastus): Naytataiedot.
(Teksti): Näytä tekstitiedot.

3 YouTubeTM / NETFLIX / Disney+ / Prime Video / Väripainikkeet

GUIDE Näytä television tai kaapeli-/ satellittivastaanottimen*3 digitaalinen ohjelmaopas.

REC LIST: Näytää USB-kiintolevyn*4 tai DVR-laitteen*3 tallennuslistan.

(Tulosignaalin valinta): Näytä ja valitse ohjelmalähde, jne.

(Pika-asetukset): Näytä Pika-asetukset.

BACK/ HOME

5 +/-(Aanenvoimakkuus)

(Hyppää)

(Mykistys)*5

CH + / - / 三 / Valitse kanava tai seuraava

(2) / edellinen (2) sivu.

6 AUDIO: Valitsee änen monikieliselle tai kaksiäniselle ohjelmalle (riippuu ohjelmalähteesta).

(Tekstityksen asetukset)

HELP: Näytä Ohje-valikko.

<</>>/11

• RECTallentaa katselemasi ohjelman USB-kiintolevylle*4 tai DVR-laitteelle*3.

EXIT

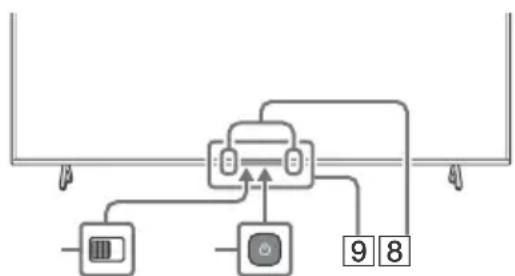

7 BUILT-IN MIC SWITCH* (Sisänrakennetun mikrofonin kytkin): Kytkee sisaisen mikrofonin paalle/pois.
8 (Virta)
9 Kaukosäädinanturi / Valotunnistin / LED
Sisäinen mikrofoni^{1* 2 6}: Ota sisäinen mikrofoni käytöön painamalla kaukosäätimen mikrofonipainiketta ja noudattamalla näytön ohjeita.

1 Vain tietyt alueet/maat/TV-mallit/kielet.
2 Google Assistant tai puhehaku vaativat Internet-yhteyden.
3 [Kaapeli-/satellittivastaanotin] -asetus on märirettäv.
4 Ei käytettävissa Italiassa.
5 Helppokäyttoiminto käynnistyy pitamalla※ (Mykistys) -nappäintä alhaalla.
6 Virrankulutus kasvaa, kun sisäinen mikrofoni on käytössä, koska se kuuntelee aina.

Lisātietajo on annettu
Käytöoppaassa.

Television asennus seinälle

Lisavarusteena saatavan Seinäasennuskiinnittimen käytäminen (SU-WL850 tai SU-WL450)* (ei sisäly toimitukseen)

Asiakkaille:

Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, etta television asennus annetaan Sonyn jalleenmyyjan tai luvallisen urakoitsijana tehtavaki. Alayritaa sentaa sitä itse.

Sony-jällenmyyjille ja -urakoitsijoille: Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

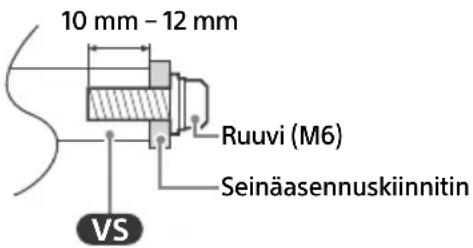

Seinäasennuskiinnitin asennustiedot

Ohjeita Seinaasennuskiinnittimen asennukseen on TV-mallisi tuotesivun Asennustiedot (Seinaasennuskiinnitin) -kohdassa. https://www.sony.eu/support

Noudata oman mallisi

Seinäsennuskiinnittimen mukana toimitettuja ohjeita. Tämän TV:n asentaminen edellyttä riittavää ammattitaitoa erityisesti sen märittämiseksi, kestäkö seinä television painon.

• Sony ei ole vastuussa mistaan vahingosta tai vammoista, jotka johtuvat tuotteen vaarastä käsittelysta tai asennuksesta.
• Seinäasennuksen saa suorittaa ainoastaan asiantunteva henkilöstö.
• Turvallisuussyista on erittain tärkeää käyttaa. Sonyn varusteita:

-Seinaasennuskiinnitin SU-WL850
-Seinaasennuskiinnitn SU-WL450

• Muista käyttaa Seinäsennuskiinnittimen mukana toimitettuja ruuveja, kun kiinnität Seinäsennuskiinnittimen TV-vastaanotttimeen. Mukana toimitetut ruuvit on suunniteltu kuvan mukaisesti Seinäsennuskiinnittimen asennuspinnasta mitattuna.

Ruuvien halkaisija ja pituus vaihtelevat riippuen Seinäsennustelineen mallista. Muiden kuin mukana toimitettujen ruuvien käytto voi aiheuttaa vaurioita television sisäosiin, television putoamisen tai muuta vahinkoa.

• Varmista, etta kayttamattomr ruuvit ja poytajalusta ovat varmassa tallessa, kunnes olet valmis kiinnittamaan poytajalustan. Pidaruuvit poissa pienten lasten ulottuvilta.
• Vain rajoitetuilla alueilla/maisa/TV-malleissa.

Vianmäritys

Yleisissä vianmärityskysymyksissä, kuten: musta nayttö, ei äntä, jahmettynyt kuva, TV ei reagoi tai verkko on kadonnut, suorita seuraavat vaiheet.

1 Käynnistä TV uudelleen pitamälla
kaukosätimen virtapainiketta alhaalla noin
viisi sekuntia. TV käynnistyy uudelleen. Jos TV
ei palaudu, kokeile irrottaa virtajohto, painaa
sitten TV:n virtapainiketta ja vapauttaa se.
Odota kaksi minuuttia ja kytke
verkkovirtajohto pistorasian.
Tai voit painaa TV:n virtapainikitta noin 40
sekunnin ajan, kunnes TV sammuu.
2 Lisatietoja apuvalikosta painamalla HELP kaukosaatimessa.
3 Yhdistä TV:si Internetiin ja suorita ohjelmistopäivitys. Sony suosittelee pitämään TV:n ohjelmiston paivitetynä. Ohjelmistopäivitykset antavat uusia ominaisuuksa ja parantavat suoritustehoa.
4 Kay Sonyn tukisivustolla (tiedot loytyvat tamän opaskirjan Iopusta).

Kun kytket TV:n verkkovirtaan, TV ei valttamatta kytkeydy heti paalle vaikka painaisit virtapainiketta kaukosaatimesti tai TV:sta.

Järestelmän alustaminen vie aikaa. Odota noin minuutti ja yritä sitten uudelleen.

Kaukosään ei toimi.

Vaihda paristot.
Lapsilukon salasana on unohtunut.
- Kirjoita ensin PIN-koodi 9999 ja anna sitten uusi PIN-koodi.

Katso vianmaarityksen lisatiedot Kayttooppaasta.

Tekniset tiedot

Järestelmä

Näytöpaneeli: LCD-paneeli, LED-taustavalo TV-järjestelmä: Riippuu maa-/aluevalinnasta/ TV-mallista

Analoginen: B/G, D/K, I

Digitalinen: DVB-T/DVB-C/DVB-T2

Satelliitti: DVB-S/DVB-S2

Värjärestelmä: PAL/SECAM/NTSC3.58 (Vain video)/NTSC4.43 (Vain video)

Kanavien nakyvyysalue: Riippuu maa-/

aluevalinnasta/TV-mallista

Analoginen: UHF/VHF/Kaapeli

Digitalinen: UHF/VHF/Kaapeli

Satelliitti: IF-taajuus 950-2150 MHz

Aanentoisto: 10W + 10W

Langaton tekologia

Protokolla IEEE 802.11a/b/g/n/ac

Bluetooth® versio 4.2

Taajuuskaista(t)

Taajuusalue Lähtöteho
Langaton LAN (TV)
2400-2483,5 MHz	< 20,0 dBm
5150-5250 MHz	< 23,0 dBm
5250-5350 MHz	< 20,0 dBm
5470-5725 MHz	< 20,0 dBm
5725-5850 MHz	< 13,9 dBm
Bluetooth® (TV)
2400-2483,5 MHz < 10,0 dBm
Bluetooth® (Kaukosäädin)
2400-2483,5 MHz < 10,0 dBm

75 ohmin ulkoinen liitantä VHF/UHF-liittimelle

Satellittiantenni

Naaraspuolin F-tyypin liitin, 75 ohmia.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz ohjaus,

Yhden kaapelin jakelu EN50494.

/

A

V

12/14

IN

Video/Audio-tulo (minilitäntä)

HDMI IN 1/2/3/4 (HDCP 2.3-yhteensopiva)

Video:

4096× 2160p (50, 60 Hz)*1x2, 4096 × 2160p

(24Hz)^*1 3840 × 2160p (50, 60 Hz)*, 3840 ×

Katso lisātiedot verkkokäyttooppaasta.

Muussa kuin eARC-tilassa

5,1-kanavainen lineaarinen PCM: 32/44,1/

48/88,2/96/176,4/192 kHz 16/20/24 bittiä

Dolby Audio, Dolby Atmos, DTS

Katso lisātiedot verkkokäyttooppaasta.

ARC-tilassa

Kaksikanavainen lineaarinen PCM: 48 kHz

16 bittiä, Dolby Audio, Dolby Atmos, DTS

Optinen digitaalilitäntä (kaksikanavainen

lineaarinen PCM: 48 kHz 16 bittä, Dolby

Audio, DTS)

(stereominiliiit)

Kuulokkeet

1,2(HDDREC)* 6

USB-laiteportti (2 USB-kiintolevy

REC-toimintoa varten)

USB-portti 1 tukee nopeaa USB-yhteyttä (USB 2.0)

USB-liiäntä 2 tukee supernopeaa USB:ta

(USB 3.1 Gen 1)

Maksu-TV-moduuli (CAM) paikka

LAN

10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi vaihdella verkon käytömpäristön mukaan. Tiedonsiirtonopeutta ja laatua eitaata.)

Teho, tuoteseloste ja muuta

Tehovaatimukset

220V-240VAC,50Hz

Energiatehokkuusluokka*7

XR-75X9xJ: A

XR-65X9xJ:A

XR-55X9xJ:B

XR-50X9xJ:B

Nayton koko (halkaisija) (Noin)

XR-75X9xl:189,3cm/75 tuumaa

XR-65X9xl: 163,9 cm / 65 tuumaa

XR-55X9xJ: 138,8 cm / 55 tuumaa

XR-50X9xJ: 125,7 cm / 50 tuumaa

Virrankulutus*7

[Vakio]-tilassa

XR-75X9xJ:188W

XR-65X9xJ:158W

XR-55X9xJ: 129 W

XR-50X9xJ:110W

Vuosittainen energiankulutus*7*8

XR-75X9xJ: 261 kWh/vuosi

XR-65X9xJ: 219 kWh/vuosi

XR-55X9xJ: 179 kWh/vuosi

XR-50X9xJ: 153 kWh/vuosi

Virrankulutus valmiustilassa7,910

XR-75X9xJ: 0,50 W (29 W ohjelmiston/

elektronisen ohjelmaoppaan paivitystilassa)

XR-65X9xJ: 0,50 W (30 W ohjelmiston/

elektronisen ohjelmaoppaan paivitystilassa)

XR-55X9xJ: 0,50 W (29 W ohjelmiston/

elektronisen ohjelmaoppaan paivitystilassa)

XR-50X9xJ: 0,50 W (29 W ohjelmiston/

elektronisen ohjelmaoppaan paivitystilassa)

Näytön erottelutarkkuus (vaaka × pysty)

(kuvapisteina)

3840 × 2160

Ulostuloarvot

500 mA (USB 1), 900 mA (USB 2)

Mitat (Noin) (1× k× s)(cm)

pöytajustan kanssa

Vakioasento:

XR-75X94J/75X93J:167,5×103,4×41,5

XR-75X92J: 167,5× 103,7× 44,0

pöytajalustan kanssa

XR-75X94J/75X93J:35,4

XR-75X92J:38,6

XR-75X90J:34,5

XR-65X94J/65X93J:24,6

XR-65X92J:26,8

XR-65X90J:23,8

XR-55X94J/55X93J:18,7

XR-55X92J: 21,3

XR-55X90J:18,3

XR-50X94J/50X93J:14,7

XR-50X92J:17,1

XR-50X90J:14,1

ilman poytajalustaa

XR-75X9xJ:33,3

XR-65X9xJ:22,9

XR-55X9xJ:17,4

XR-50X9xJ:13,5

Muita tietoja

Lisavarusteet

Seinaasennuskiinnitin: SU-WL850

(Vain XR-75X9xJ / 65X9xJ / 55X9xJ)

Seinaasennuskiinnitin: SU-WL450

Käytölämpötila: 0 °C - 40 °C

Käytökosteus: 10% - 80% RH (ei-kondensoiva)

^*1 Kun lähteen resoluutio on 4096 × 2160p ja [Laaja tila] -asetus on [Normaali], naytettäresoluutio on 3840 × 2160p . Jos haluat resoluutioksi 4096 × 2160p , aseta [Laaja tila]-asetukseksi [Koko kuva 1] tai [Koko kuva 2].

^*2 Katso ohjeita näytövalikosta [HDMI-signaalimuoto]-asetuksen valitsemiseen.

*3 Katso lisātiedot verkkokayttöoppaasta.

*4 Vain HDMI IN 3 & 4. Käytä yhdistämiseen ultranopeaa HDMI-kaepelia.

*5 Liïta aänijärestelma HDMI IN 3 -liiäntaän, jos haluat kuulla TV:n aänen aänijärestelman kautta.

*6 Toiminto ei ole saatavana Italiassa.

*7 Nämä tiedot koskevat EU:ta ja muita maita, joiden asianomainen säately perustuu EU:n energiamerkintöjen saadoksiin.

*8 Vuosittainen energiankulutus (kWh), joka perustuu television 4 tunnin paivittäiseen käyttoën 365 paivänä vuodessa. Todellinen energiankulutus riippuu siita, miten teilevisiota käytetaan.

*9 Mainittu valmiustilan virrankulutus on voimassa sen jälkeen, kun tevisio on suorittanut välttamattomat sisäiset toimenpiteet.

*10Valmiustilan virrankulutus kasvaa, kun tevisio on yhdistetty verkkoon.

Huomautus

• Lisavarusteiden saatavuus riippuu maasta/aluesta/ television mallista/varastotilanteesta.
  Rakennetta ja teknisija tietoja saatetaan muuttaa siitä erikseen ilmoittamatta.
• Google Assistantin käytto voi edellyttä palveluiden ja sovellusten tilaamista, minkä lisäksi sen käyttoön voi liittyä lisähtoja ja/tai lisamaksuja.
  Kayttooppaassa oleva tuoteseloste vastaa KOMISSION DELEGOITUA ASETUDA (EU) 1062/2010. Katso sen verkkosivustosta lisatietoja asetuksesta (EU) 2019/2013.

Digitalisen television toimintaan liittyviä huomautuksia

• Digi-TV (DVB antennin, satellitin tai kaapelin kautta), vuorovaikutteiset palvelut ja verkkotoiminnot eivat valttamatta ole kaytettavissa kaikissa maissa tai kaikilla alueilla. Jotkut toiminnot eivat ehka ole kaytossa tai eivat toimi oikein joidenkin palveluntarjoajien ja verkkoymparistojen kanssa. Jotkut TV-palveluntarjoajat saattavat veloittaa maksun palveluistaan.

• Tämä TV tukee digitaalilahetyksiä, joissa käytetään MPEG-2-, H.264/MPEG-4 AVC- ja H.265/HEVC-koodekkeja, mutta emme voi taata yhteensopivuutta kaikkien operaattori-/ palvelusignaalien kanssa, koska ne voivat muuttua ajan myötä.

Tuotemerkit

• Termit HDMI ja HDMI High-Definition Multimedia Interface ja HDMI-logo ovat HDMI Licensing Administrator, Inc.:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.
• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio ja kaksois-D-symboli ovat Dolby Laboratories Licensing Corporation tavaramerkkeja. Valmistetu Dolby Laboratories myontamalla lisenssillä. Luottamuksellisia julkaisemattomia teoksia. Copyright © 1992-2020 Dolby Laboratories. Kaikki oikeudet pidatetaan.
• Gracenote, Gracenote-logo ja -logotyyppi ja "Powered by Gracenote" -logo ovat joko Gracenote, Inc.:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa.
• Google TV ja siihen liittyvat logot ovat Google LLC:n tavaramerkkeja.
• DTS-patentit, ks. http://patents.dts.com. Valmistetti DTS, Inc.:n lisenssillä. DTS, Digital Surround ja DTS-logo ovat DTS, Inc.:n Yhdysvalloissa tai muissa maissarekisteröityjā tavaramerkkejä ja tavaramerkkejä. © 2020 DTS, Inc. KAIKKI OIKEUDET PIDÄTETAAN.
• Netflix on Netflix Increkisteröimatakvaramerkki.
• DiSEqCTM on EUTELSATin tavaramerkki. Tassā televisiosa on DiSEqC 1.0 -tuki. Tātā televisiosta ei ole tarkoitettu moottorikäytöisten antennien ohjaukseen.
  TUXERA on Tuxera Inc.:nrekisteroity tavaramerkki Yhdysvalloissa ja muissa maissa.
• Kaikki muut tavaramerkit ovat omistajiensa omaisuutta.

Tuotteenrekisteröintinumero (KOMISSIONDELEGOITU ASETUS(EU) 2019/2013)

XR-75X94J (429549), XR-75X93J (429548), XR-75X92J (429543), XR-75X90J (429542), XR-65X94J (429541), XR-65X93J (429540), XR-65X92J (429539), XR-65X90J (429508), XR-55X94J (429506), XR-55X93J (429504), XR-55X92J (429503), XR-55X90J (429498), XR-50X94J (429497), XR-50X93J (429495), XR-50X92J (429493), XR-50X90J (429491).

Omhandbøker

Denne TV-en leveres med følgende händbøker. Vennligst behold händbøkene for fremtidig referanse.

Innstillingsveiledning
