BRUKSANVISNING SDX10 ALECTO

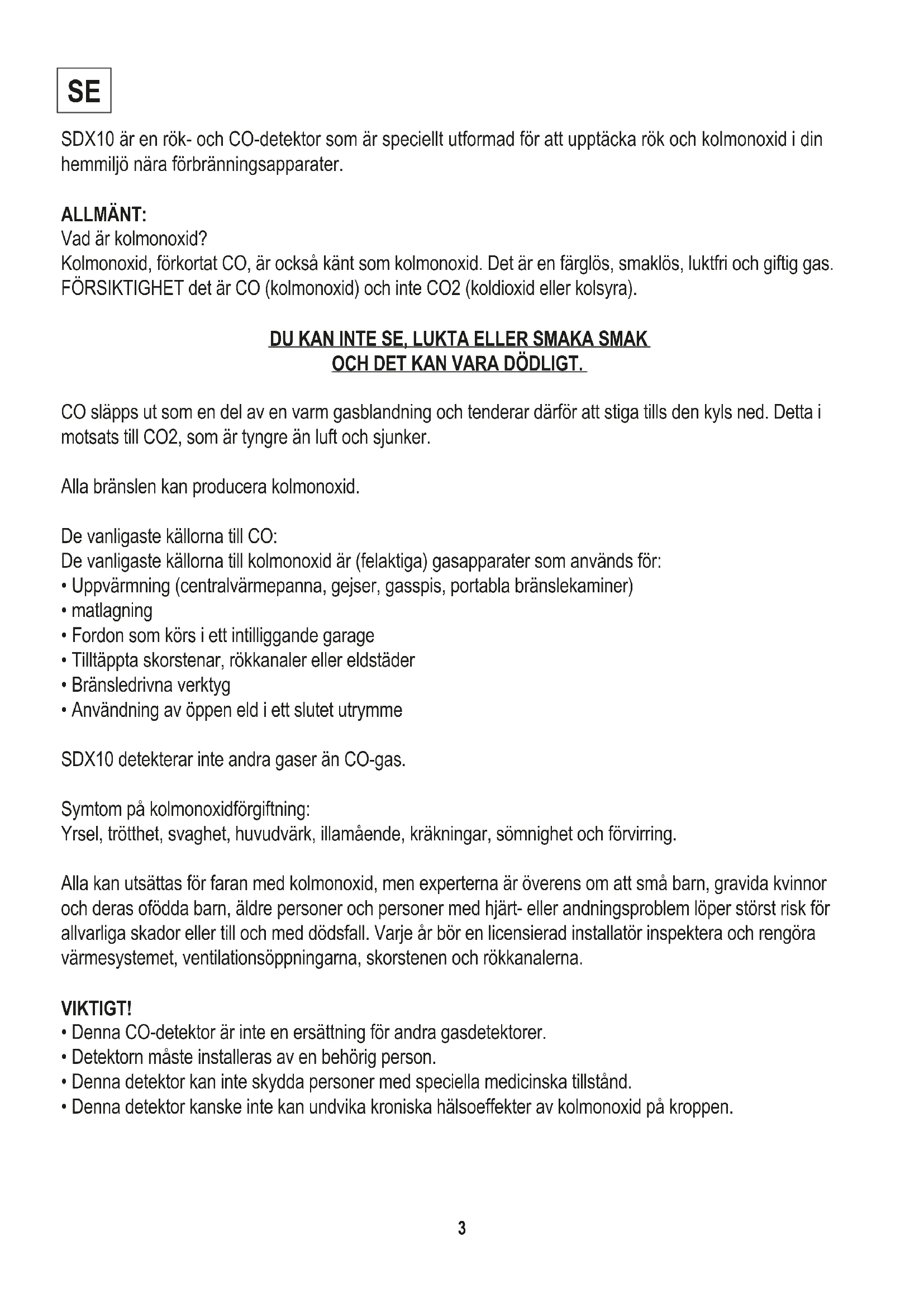

SDX10 är en rök- och CO-detektor som är speciellt utformad för att upptäcka rök och kolmonoxid i din hemmiljö nära förbränningsapparater. ALLMÄNT: Vad är kolmonoxid? Kolmonoxid, förkortat CO, är också känt som kolmonoxid. Det är en färglös, smaklös, luktfri och giftig gas. FÖRSIKTIGHET det är CO (kolmonoxid) och inte CO2 (koldioxid eller kolsyra). DU KAN INTE SE, LUKTA ELLER SMAKA SMAK OCH DET KAN VARA DÖDLIGT. CO släpps ut som en del av en varm gasblandning och tenderar därför att stiga tills den kyls ned. Detta i motsats till CO2, som är tyngre än luft och sjunker. Alla bränslen kan producera kolmonoxid. De vanligaste källorna till CO: De vanligaste källorna till kolmonoxid är (felaktiga) gasapparater som används för:

• Uppvärmning (centralvärmepanna, gejser, gasspis, portabla bränslekaminer)

• Fordon som körs i ett intilliggande garage

• Tilltäppta skorstenar, rökkanaler eller eldstäder

• Bränsledrivna verktyg

• Användning av öppen eld i ett slutet utrymme SDX10 detekterar inte andra gaser än CO-gas. Symtom på kolmonoxidförgiftning: Yrsel, trötthet, svaghet, huvudvärk, illamående, kräkningar, sömnighet och förvirring. Alla kan utsättas för faran med kolmonoxid, men experterna är överens om att små barn, gravida kvinnor och deras ofödda barn, äldre personer och personer med hjärt- eller andningsproblem löper störst risk för allvarliga skador eller till och med dödsfall. Varje år bör en licensierad installatör inspektera och rengöra värmesystemet, ventilationsöppningarna, skorstenen och rökkanalerna. VIKTIGT!

• Denna CO-detektor är inte en ersättning för andra gasdetektorer.

• Detektorn måste installeras av en behörig person.

• Denna detektor kan inte skydda personer med speciella medicinska tillstånd.

• Denna detektor kanske inte kan undvika kroniska hälsoeffekter av kolmonoxid på kroppen.4

• Den här detektorn ersätter inte korrekt installation, användning och regelbundet underhåll av förbränningsapparater eller korrekt ventilation i rum där dessa apparater används.

• Vi rekommenderar att du testar kombidetektorn varje vecka med hjälp av ”TEST/SILENCE”-knappen på kombidetektorn.

• CO-larmet larmar endast om det finns kolmonoxid vid sensorn. Det är därför möjligt att det finns kolmonoxid på andra ställen men att larmet inte ljuder.

• Om larmet går betyder det att det finns potentiellt farliga nivåer av kolmonoxid! Kolmonoxid kan vara dödligt!

concentratie Inandningsperiod och symtom 50PPM Maximal koncentration som en frisk vuxen kan uthärda på 8 timmar. 200PPM Efter 2-3 timmar, lätt huvudvärk, svaghetskänsla, yrsel, illamående 400PPM Inom 1-2 h, huvudvärk i pannan; efter 3 h, livshotande. 800PPM Inom 45 min yrsel, illamående, kramper; medvetslöshet inom 2 timmar; död inom 2-3 timmar. 1600PPM Inom 20 min huvudvärk, yrsel, illamående; Död inom 1 timme. 3200PPM Inom 5-10 min huvudvärk, yrsel, illamående; Död inom 25-30 min. 6400PPM Inom 1-2 min huvudvärk, yrsel, illamående; Död inom 10-15 min. 12800PPM Död inom 1-3 min. Larm Om detektorn går igång kan det finnas kolmonoxid (CO) i luften som du kan dö av. Du bör därför inte ignorera detta larm. När larmet är aktivt tänds den röda LED-lampan och ljudsignaler hörs. När röken försvinner eller kolmonoxidkoncen- trationen sjunker under 40PPM upphör larmet att ljuda. Vad du ska göra när larmet ljuder:

1. Öppna dörrar och fönster och gå omedelbart ut i friska luften. Kontrollera att alla har lämnat lokalen.

2. Ring en behörig installatör som kommer och kontrollerar att förbränningskällan (gas-/oljeeldad

apparat), som kan orsaka CO-larmet, fungerar som den ska och att den är i gott skick vad gäller underhåll och inspektioner.

3. Gå inte in i byggnaden igen förrän orsaken har åtgärdats och lokalerna är ordentligt ventilerade.

Larmljudet kan stängas av genom att trycka på TEST/SILENCE-knappen. Om CO-koncentrationen sjunker kommer larmet så småningom att upphöra av sig självt. VIKTIGT För optimal prestanda rekommenderar vi att brandvarnaren monteras i taket. Se även installationsanvisnin- garna. Om takmontering inte är möjlig rekommenderar vi att du installerar brandvarnaren mitt på en vägg. Installationsplatsen bör ligga i rummets naturliga luftflöde och vara fri från sidoväggar eller lutningar.5 ROOK- & COMELDERS Brandsläckare Brandfilt Kräver Använd inte

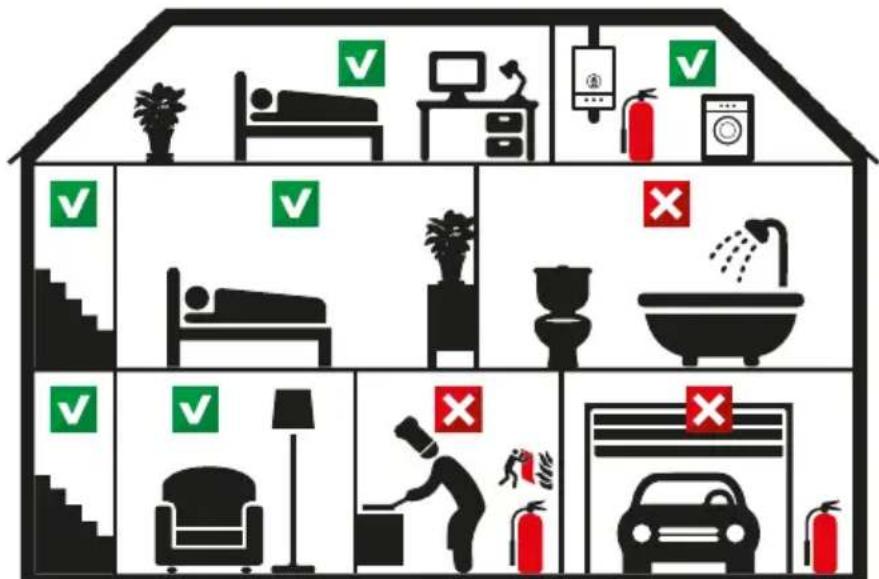

Rekommenderade platser för montering av SDX10 Allmänt:

• Installera CO-detektorn på en plats där larmet kan höras i sovrum.

• Installera CO-detektorn på en plats där det månatliga testet kan utföras på ett enkelt sätt.

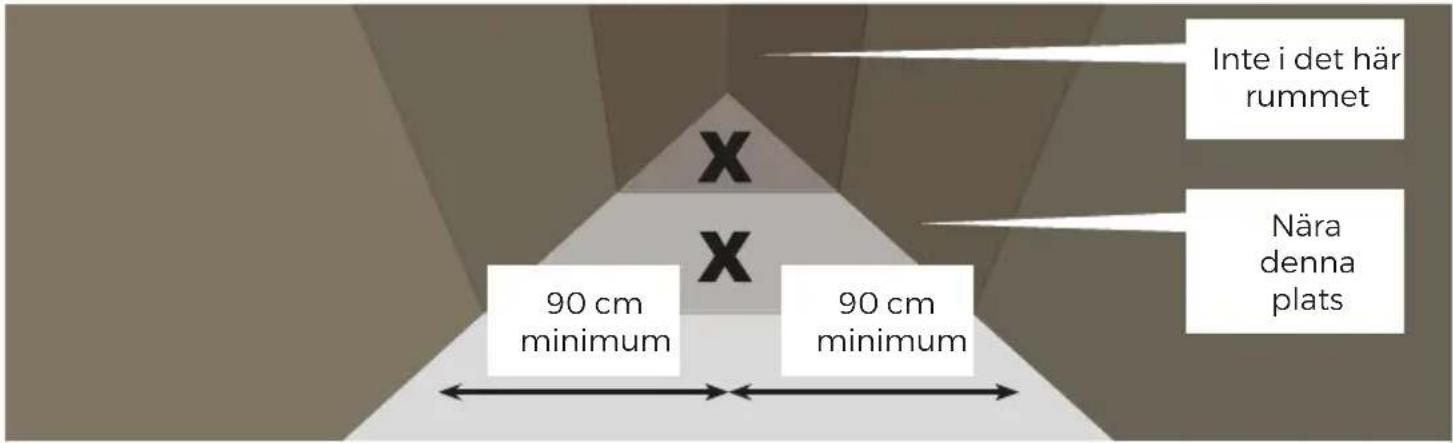

• Vi rekommenderar att kombidetektorn endast används i rum där det finns en förbränningsanord- ning - vilket gör att CO och rök snabbt rör sig mot taket.6 Dode lucht ruimte Inte i det här rummet Nära denna plats 90 cm minimum 6 cm minimum 90 cm minimum

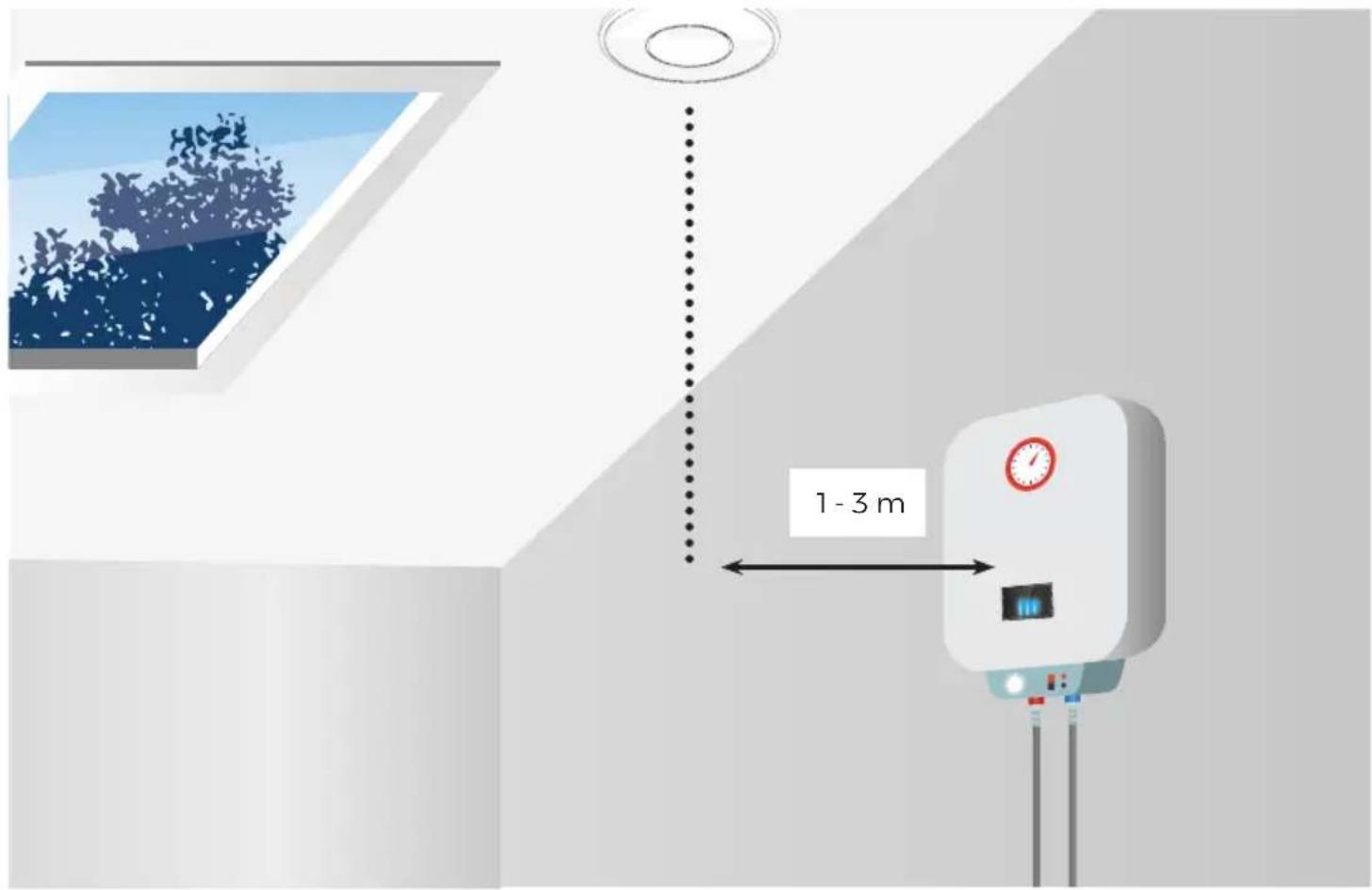

minimaal 90 cm minimaal I ett rum med en förbränningsapparat

• Montera CO-detektorn 1-3 meter från alla förbränningsapparater i luftflödet från förbränningsapparaten.

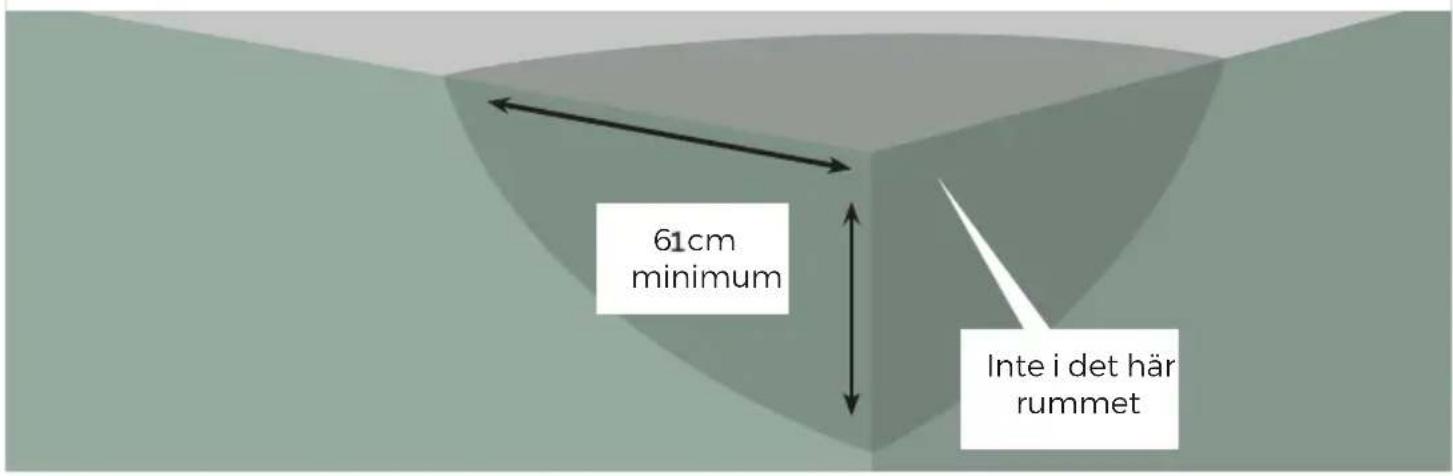

• Montera inte CO-varnaren på en taknock, i ett hörn av ett rum eller på välvda tak eller sadeltak.

• Installera CO-detektorn i små rum (<4m3) strax utanför detta rum.

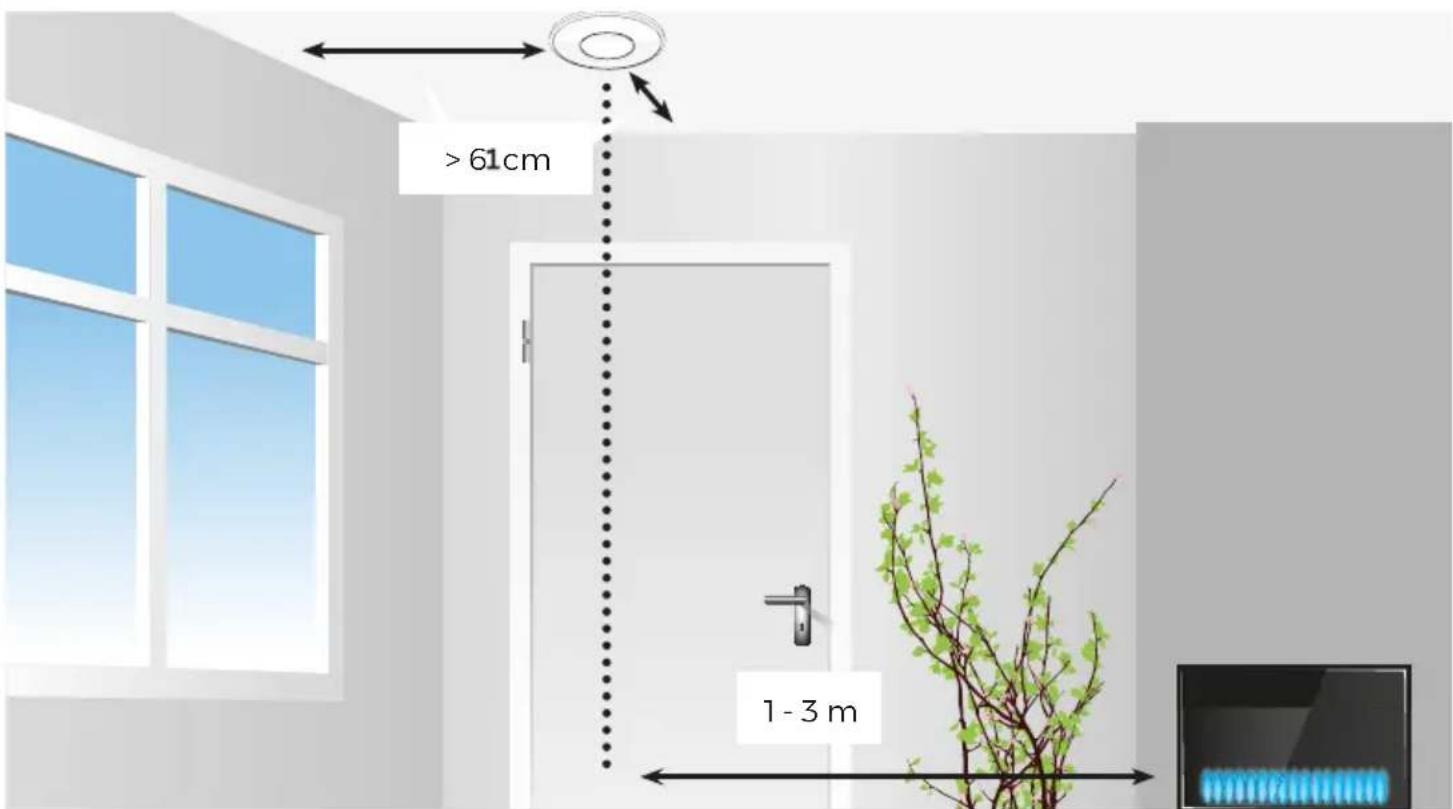

• Montera CO-detektorn 61 centimeter från omgivande väggar. Installera den helst i taket i rum med förbränningsapparater.7

• Installera inte CO-detektorn i turbulent luft från takfläktar.

• Installera inte CO-detektorn i närheten av friskluftsventiler.

• Installera inte CO-detektorn i närheten av dörrar och fönster som öppnas utåt.

• Installera inte CO-detektorn i närheten av mycket dammiga, smutsiga eller feta utrymmen, t.ex. pannrum (<4m3) eller tvättstugor. Damm, fett och hushållskemikalier kan påverka sensorn.

• Installera CO-detektorn minst 0,5 meter från gasurladdningslampor (lysrör, halogen) på grund av elektroniskt brus som kan orsaka falsklarm.

• Installera inte CO-varnaren i fuktiga och våta utrymmen, t.ex. badrum.

• Installera inte CO-detektorn på en plats där temperaturen är under 0°C eller över 40°C.

• Installera inte CO-detektorn på en plats där luftfuktigheten är högre än 93%RH.

• Installera inte CO-detektorn bakom gardiner eller möbler. Kolmonoxid och rök måste kunna nå sensorn så att kolmonoxiden eller röken kan detekteras korrekt av sensorn.

• Installera aldrig CO-varnaren platt på ett bord eller liknande yta.

• Installera inte CO-varnaren i utrymmen där aerosoler (hårspray, deo) används.8 CO-koncentration INGET LARM för WELL ALARM inuti 33PPM 120 min. - 55PPM 60 min. 90 min. 110PPM 10 min. 40 min. 330PPM - 3 min.

1. Montera monteringsplattan på en lämplig plats.

2. Använd de pluggar och skruvar som medföljer för detta ändamål.

3. Placera sedan detektorn på monteringsplattan.

4. LED-lampan tänds en kort stund och detektorn avger en kort ljudsignal.

5. Utför vid behov ett första test genom att trycka kort på testknappen, se även avsnitt ”Testning”.

6. Detektorn är nu aktiv.

1. Var 40:e sekund tänds power-LED:en kort för att visa att detektorn fungerar.

2. Följande tabell visar när detektorn larmar.

Enligt standarden EN50291.

3. Om ett larm inträffar kommer det automatiskt att stängas av inom 40 sekunder efter att detektorn har

flyttats till ett rum med en CO-koncentration på mindre än 40PPM och utan rök.

4. Larmljudet kan tillfälligt stängas av genom att trycka på TEST/SILENCE-knappen (endast vid brand-

5. Detektorn utför automatiskt en felkontroll var 2:a minut.

TEST: När detektorn fungerar under normala förhållanden bör sensorn och sirenen testas minst en gång i veckan. Tryck på knappen ”TEST/SILENCE”. Apparaten piper en gång, därefter 3 långa pip och LED-lampan tänds, därefter 4 korta pip. Allt är nu ok. ÅTERSTÄLLNING AV LARM: Ibland kan larmet utlösas på grund av påverkan av miljöfaktorer. Till exempel på grund av vattenånga eller damm. Du kan trycka kort på ”TEST/SILENCE”-knappen under ett larm för att stoppa larmet i 10 minuter. Vid CO-detektering är det inte möjligt att stoppa larmet. Den röda LED-lampan fortsätter att blinka kontinuerligt och ljudsignalen stannar i 10 minuter. Om rök fortfarande detekteras efter 10 minuter fortsätter larmet kontinuerligt.9 LED-INDIKERING: Röd LED 3x Var 1,5 sekund med larm; Rök närvarande 4x Var 5:e sekund med larm; Kolmonoxid närvarande Gul LED Var 40:e sekund; Sensorproblem. ls rengöring med en torr mjuk borste inte löser pipet, indikerar detta ett fel. 2x Var 40:e sekund med pip: Batterinivån är låg. Produkten måste bytas ut snart (tryck på ”TEST/SILENCE”-knappen under pipet för att tysta det i ca 9 timmar). Grön LED Normal drift, var 45:e sekund blinkar den gröna Power LED ORSAKAR FELMEDDELANDE: Ett felmeddelande, förutom att det indikerar att batteriet och produkten närmar sig slutet av sin livslängd, kan orsakas av ett kretskortsbrott, en defekt sensor eller defekta elektroniska komponenter. Om det inte fungerar att rengöra produkten med en torr, mjuk borste, tyder detta på ett fel. FELMEDDELANDE ORSAKAT AV KEMISKA GASER: Om flyktiga kemiska gaser, t.ex. alkohol, är orsaken till feldetekteringen kan detta åtgärdas genom att stänga av detektorn och placera den i frisk luft i 24 timmar. Detta kommer att återställa CO-sensorn. Om felet inte är avhjälpt efter dessa 24 timmar är detektorn permanent defekt och bör bytas ut. Reparera inte detektorn själv, utan låt importören reparera den. Om larmet förorenas och skadas av en hög koncentration av kemiska gaser kan sensorn påverkas. Detta leder till ett tillfälligt fel eller en permanent skada. Om detektorn utlöses och du känner lukten av en kemisk gas kan detta vara orsaken. Kolmonoxid är en färg- och luktlös gas. Kemiska gaser har en lukt. Följande ämnen och gaser kan orsaka felaktigt larm eller funktionsstörning: metan, propan, isobutan, eten, etanol, alkohol, isopropanol, bensen, toluen, ättiksyra, eter, väte, levergas, svaveldioxid, aerosol, drivgas, alkoholpreparat, färg, thinner, lösningsmedel, lim, schampo, rakbalsam, parfym, bilavgaser (kallstart) och vissa rengöringsmedel. UNDERHÅLL Följ dessa enkla steg för att hålla ditt CO-larm i gott skick:

• Kontrollera en gång i månaden att larmet fungerar korrekt genom att trycka på testknappen.

• Rengör CO-detektorn en gång i månaden med en mjuk trasa eller borste för att avlägsna överflödigt damm.

• Kontrollera regelbundet att batterierna inte är skadade, läckande eller korroderade.

• Säg åt barn att aldrig leka med CO-detektorn.

• Varna barnen för farorna med kolmonoxidförgiftning.

• Använd aldrig rengöringsmedel eller andra lösningsmedel för att rengöra CO-detektorn.

• Spraya inte luftfräschare, hårspray eller andra aerosoler i närheten av CO-detektorn.

• Måla inte CO-detektorn. Färgen täcker ventilationsöppningarna och hindrar sensorn från att detektera CO.

• Ta inte isär, reparera eller modifiera produkten själv; det finns en stor risk att den då inte längre fungerar korrekt eller tillförlitligt. SKAPA OCH PLANERA EN UTRYMNINGSVÄG:

• Gör en planritning och markera alla dörrar och fönster på den och ange omedelbart en utrymnings- väg. På högre våningar kan fönster kräva ett rep eller en utrymningsstege.10

• Bekanta alla som bor i huset med ljudet av larmet och öva på att lämna huset när du hör larmet. Upprepa övningen regelbundet.

• När larmet ljuder ska du omedelbart lämna huset i enlighet med din utrymningsplan. Varje sekund räknas, så reagera snabbt. Om du inte omedelbart känner rök eller värme och detektorn ändå går igång, se till att alla personer i huset befinner sig på en säker plats innan du kontrollerar.

• Öppna inte någon innerdörr under din flykt utan att först känna på dörrytan om dörren känns varm; om så är fallet, öppna inte den dörren. Öppna inte heller dörren om det kommer rök ur sprickorna. Välj då en annan utrymningsväg.

• Om innerdörren är kall, lägg axeln mot den, öppna dörren en aning och kontrollera om det finns värme och rök i rummet. Var beredd på att smälla igen dörren i så fall.

• Om det är mycket rök i luften ska du hålla dig nere på marken och andas ytligt genom en helst fuktig trasa.

• Om du är utomhus ska du ringa brandkåren så snart som möjligt. (1-1-2) BYT BATTERI: Batteriet har en livslängd på 10 år. Efter 10 år måste du byta ut hela produkten, batteriet kan inte bytas ut. BYT UT SENSORN: Sensorn har en livslängd på 10 år. Efter 10 år måste du byta ut hela produkten, sensorn i sig är inte utbytbar. Om den gula lysdioden tänds redan inom dessa 10 år, se avsnitten ”Orsaker till felmeddelande” och ”Felmeddelande på grund av kemiska gaser”. SPECIFIKATIONER: Strömförsörjning: 3VDC (EVE CR17450L; PAIRDEER CR17450 INCL., ej utbytbar). Känslighet och tid: 30ppm, larmet utlöses inte inom 120 minuter 50ppm, utlöser larm inom 60~90 minuter 100ppm, ger larm inom 10~40 minuter 300ppm, ger larm inom 3 minuter 0,09~0,15 dB/m rök, utlöser larm omedelbart ström i standby: <20µA Larmström: <20mA Ljudtryck på larm: >85dB (3m avstånd) Driftmiljö: 0ºC ~ 40ºC, 30~93% luftfuktighet. Förvaringsmiljö: -20ºC ~ 50ºC, 10~95% luftfuktighet. Mått: 135*40 mm Vikt: 185gr CO-typ: Typ B (icke-kontrollerad utgång) Röksensor: Fotoelektrisk CO-sensor: Elektrokemisk Överensstämmer med: EN14604:2005 + AC:2008 EN50291-1:2018 DEAKTIV Innan du lämnar produkten till en lämplig insamlingsplats ska du avaktivera produkten. Under den övre delen av produktetiketten finns en avaktiveringsnyckel. Bryt av den och sätt in den i hålet vid ”Varning”3

• Serviceavdelningen kan inte ge dig personlig information om installation, placering och montering av denna detektor i ditt område. Rådgör med en mekaniker eller specialist för detta.
