GEBRUIKSAANWIJZING SDX10 ALECTO

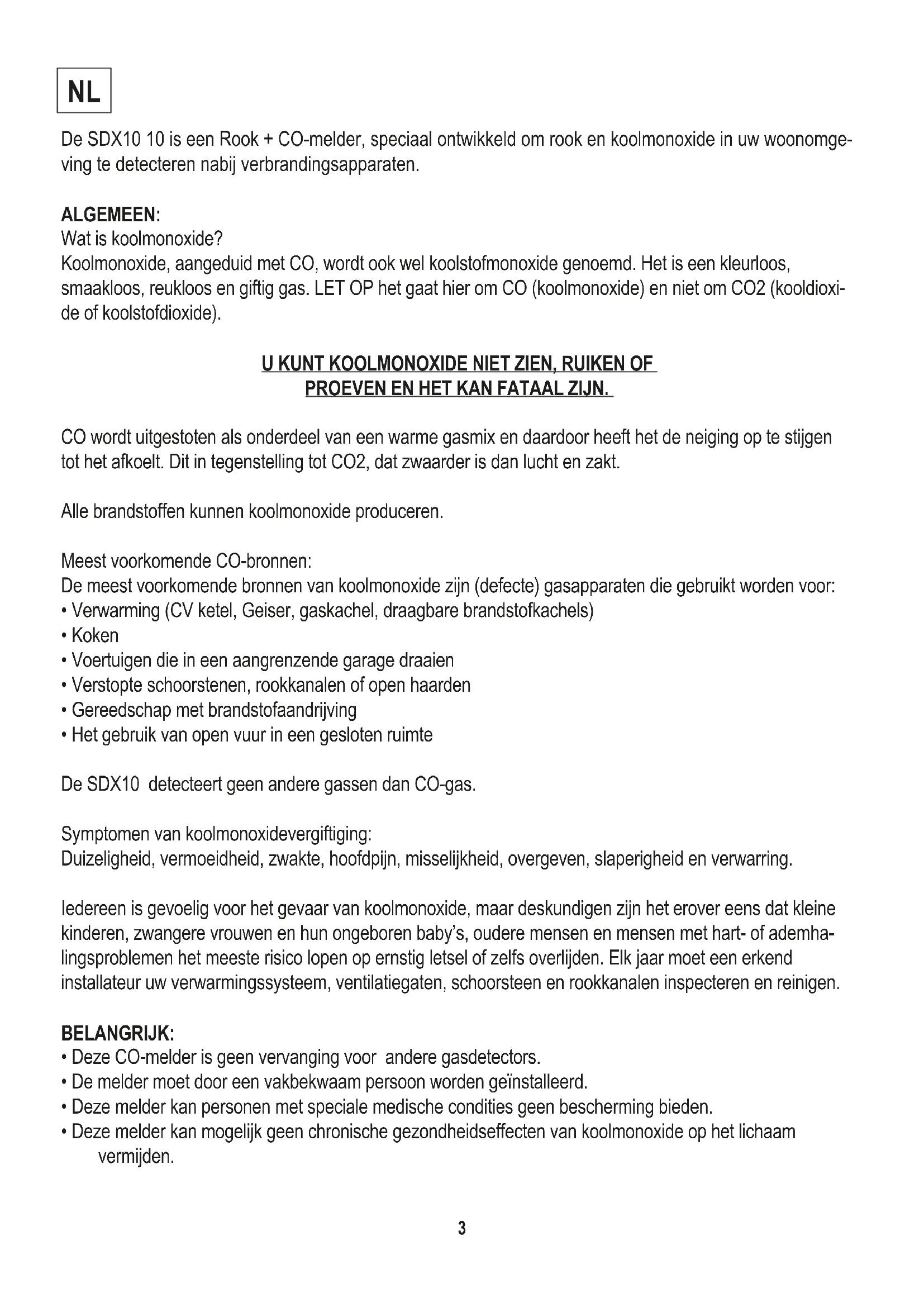

De SDX10 10 is een Rook + CO-melder, speciaal ontwikkeld om rook en koolmonoxide in uw woonomge- ving te detecteren nabij verbrandingsapparaten. ALGEMEEN: Wat is koolmonoxide? Koolmonoxide, aangeduid met CO, wordt ook wel koolstofmonoxide genoemd. Het is een kleurloos, smaakloos, reukloos en giftig gas. LET OP het gaat hier om CO (koolmonoxide) en niet om CO2 (kooldioxi- de of koolstofdioxide). U KUNT KOOLMONOXIDE NIET ZIEN, RUIKEN OF PROEVEN EN HET KAN FATAAL ZIJN. CO wordt uitgestoten als onderdeel van een warme gasmix en daardoor heeft het de neiging op te stijgen tot het afkoelt. Dit in tegenstelling tot CO2, dat zwaarder is dan lucht en zakt. Alle brandstoffen kunnen koolmonoxide produceren. Meest voorkomende CO-bronnen: De meest voorkomende bronnen van koolmonoxide zijn (defecte) gasapparaten die gebruikt worden voor:

• Voertuigen die in een aangrenzende garage draaien

• Verstopte schoorstenen, rookkanalen of open haarden

• Gereedschap met brandstofaandrijving

• Het gebruik van open vuur in een gesloten ruimte De SDX10 detecteert geen andere gassen dan CO-gas. Symptomen van koolmonoxidevergiftiging: Duizeligheid, vermoeidheid, zwakte, hoofdpijn, misselijkheid, overgeven, slaperigheid en verwarring. Iedereen is gevoelig voor het gevaar van koolmonoxide, maar deskundigen zijn het erover eens dat kleine kinderen, zwangere vrouwen en hun ongeboren baby’s, oudere mensen en mensen met hart- of ademha- lingsproblemen het meeste risico lopen op ernstig letsel of zelfs overlijden. Elk jaar moet een erkend installateur uw verwarmingssysteem, ventilatiegaten, schoorsteen en rookkanalen inspecteren en reinigen. BELANGRIJK:

• Deze CO-melder is geen vervanging voor andere gasdetectors.

• De melder moet door een vakbekwaam persoon worden geïnstalleerd.

• Deze melder kan personen met speciale medische condities geen bescherming bieden.

• Deze melder kan mogelijk geen chronische gezondheidseffecten van koolmonoxide op het lichaam vermijden.4

• Deze melder is geen vervanging voor de correcte installatie, gebruik en regelmatig onderhoud aan verbrandingsapparaten noch goede ventilatie in ruimtes waar deze apparaten worden gebruikt.

• Geadviseerd wordt om deze combi-melder elke week te testen met behulp van de “TEST/SILENCE” toets op de combi-melder.

• De CO-melding geeft alleen alarm als er zich bij de sensor koolmonoxide bevindt. Het is dus mogelijk dat op eventueel andere plaatsen koolmonoxide is, maar het alarm niet afgaat.

• Als het alarm afgaat, wil dat zeggen dat er mogelijk gevaarlijke koolmonoxidegehaltes aanwezig zijn! Koolmonoxide kan dodelijk zijn!

concentratie Periode van inademen en symptomen 50PPM De maximale concentratie die een gezonde volwassenen kan doorstaan in 8 uur. 200PPM Na 2-3 uur, milde hoofdpijn, zwak gevoel, duizeligheid, misselijk 400PPM Binnen 1-2 uur, hoofpijn voorhoofd; na 3 uur, levensbedreigend. 800PPM Binnen 45 min, duizeligheid, misselijk, stuiptrekkingen; Verliezen van bewustzijn binnen 2 uur; Overlijden binnen 2-3 uur. 1600PPM Binnen 20 min. hoofdpijn, duizeligheid, misselijk; Overlijden binnen 1 uur. 3200PPM Binnen 5-10 min, hoofdpijn, duizeligheid, misselijk; Overlijden binnen 25-30 min. 6400PPM Binnen 1-2 min, hoofdpijn, duizeligheid, misselijk; Overlijden binnen 10-15 min. 12800PPM Overlijden binnen 1-3 min. Alarm Als de melder afgaat is er mogelijk Koolmonoxide (CO) aanwezig waaraan u kunt komen te overlijden. Dit alarm mag u dus niet negeren. Wanneer er een actief alarm is, zal de rode LED oplichten en zullen er pieptonen klinken. Wanneer de rook verdwijnt of de koolmonoxideconcentratie onder de 40PPM daalt, zal het alarm stoppen. Wat te doen wanneer het alarm afgaat:

1. Open deuren en ramen en ga direct naar buiten in de frisse lucht. Controleer of iedereen het pand

2. Bel een erkend installateur om de verbrandingsbron (gas/olie gestookt apparaat), die mogelijk de

veroorzaker is van het CO alarm, te komen controleren op de juiste werking, staat van onderhoud en inspecties.

3. Ga pas weer naar binnen als de oorzaak is opgelost en het pand goed is geventileerd.

Het alarmgeluid kan worden uitgezet door op de TEST/SILENCE toets te drukken. Als de CO-concentratie zakt, zal het alarm uiteindelijk vanzelf stoppen. BELANGRIJK Voor een optimale werking adviseren wij de rookmelder aan het plafond te monteren. Zie hiervoor ook de plaatsingsvoorschriften. Mocht plafondmontage niet mogelijk zijn adviseren wij de rookmelder bij voorkeur in het midden van een wand te plaatsen. De plaatsingslocatie moet zich in de natuurlijke luchtstroom van de ruimte bevinden en vrij zijn van zijwanden of afschot.5 ROOK- & COMELDERS Brandblusser Blusdeken Vereist Niet gebruiken OOK BESCHIKBAAR Aanbevolen locaties voor montage van de SDX10 Algemeen:

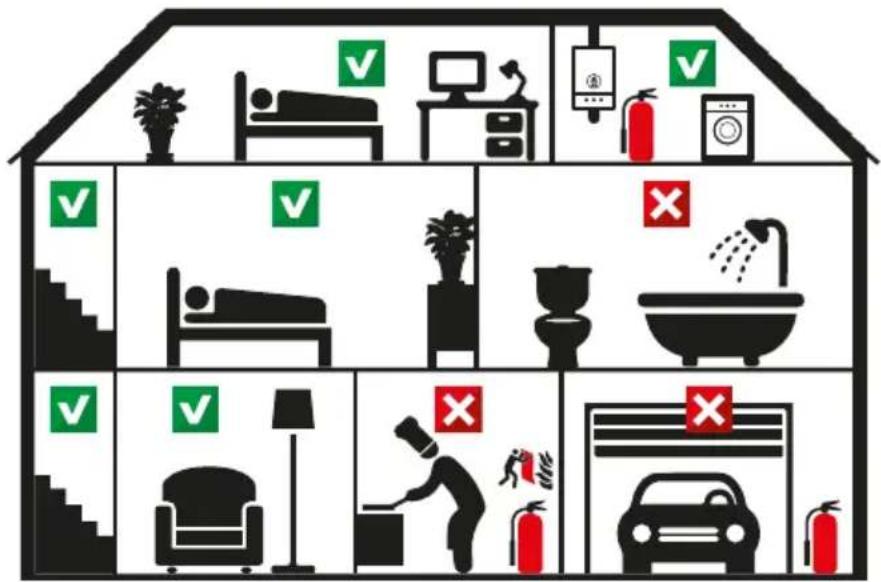

• Installeer de CO-melder op een plaats waarvandaan het alarm in slaapkamers gehoord kan worden.

• Installeer de CO-melder op een plaats waar, op eenvoudige wijze, de maandelijkse test kan worden uitgevoerd.

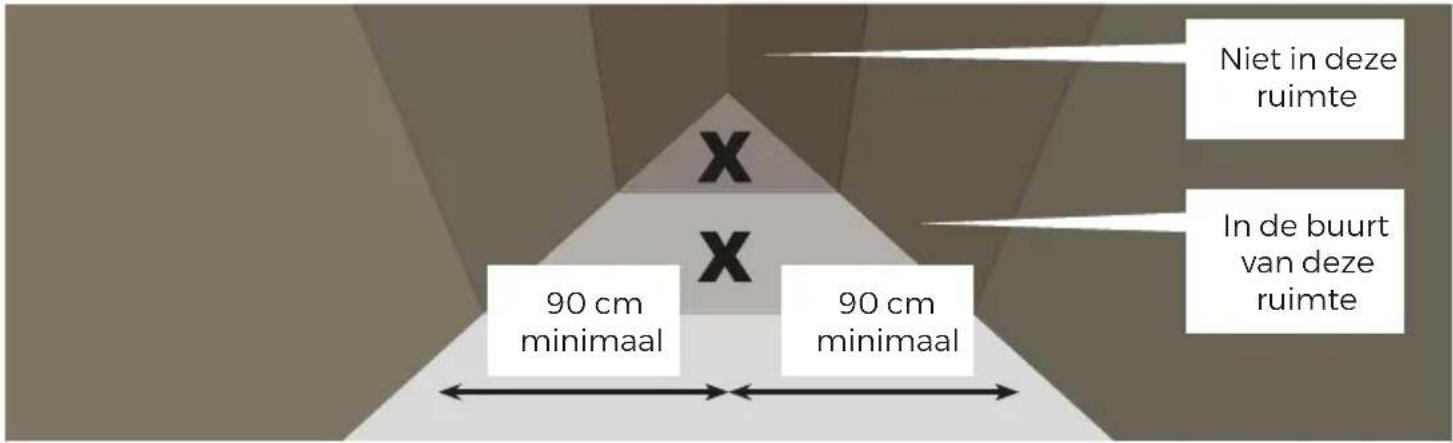

• Wij raden aan de combi-melder enkel te gebruiken in ruimtes waar een verbrandingsapparaat aanwezig is - waardoor CO en rook snel richting het plafond zal bewegen.6 Dode lucht ruimte Niet in deze ruimte In de buurt van deze ruimte 90 cm minimaal 6 cm minimaal 90 cm minimaal

> 6 cm Dode lucht ruimte Niet in deze ruimte In de buurt van deze ruimte 90 cm minimaal

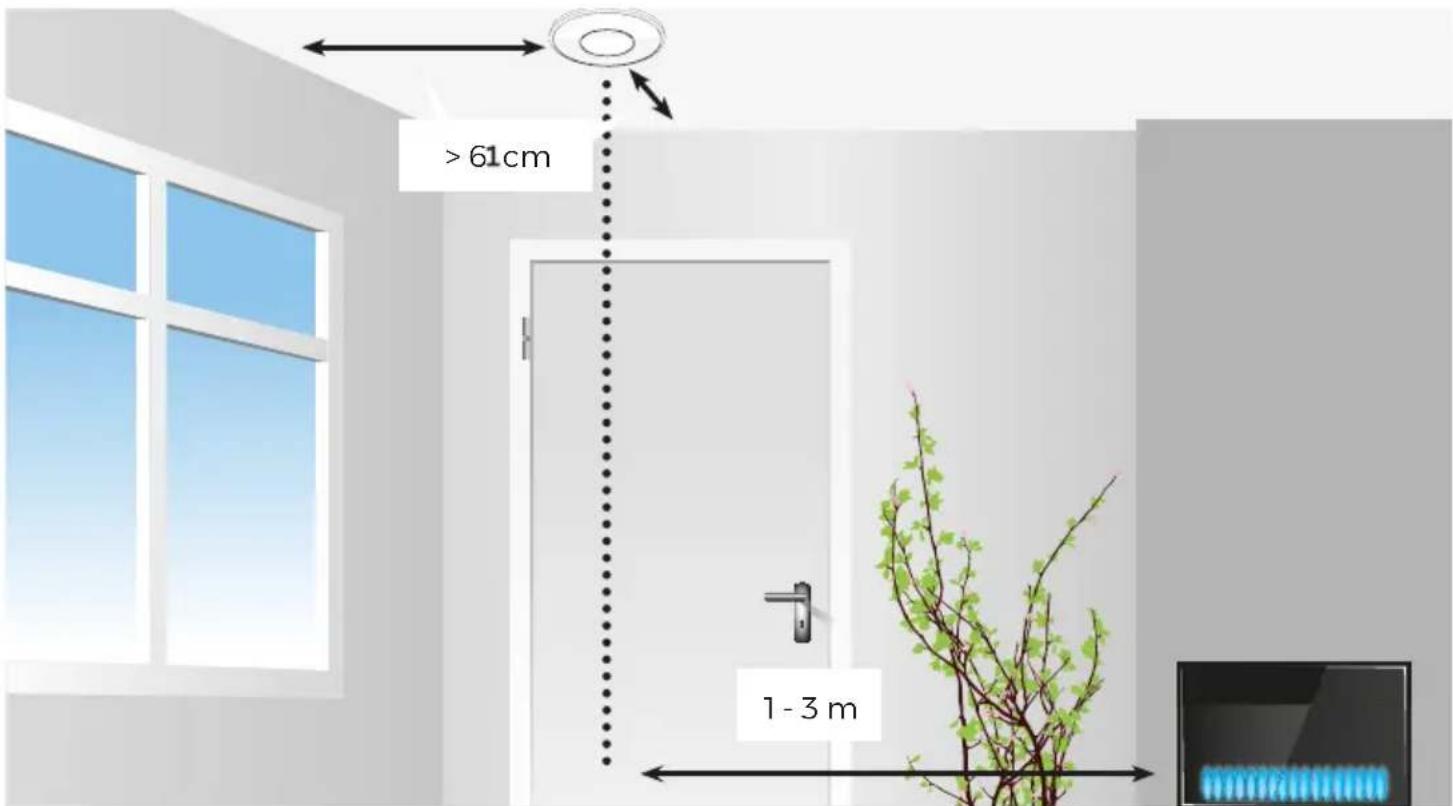

minimaal 90 cm minimaal In een ruimte met een verbrandingstoestel

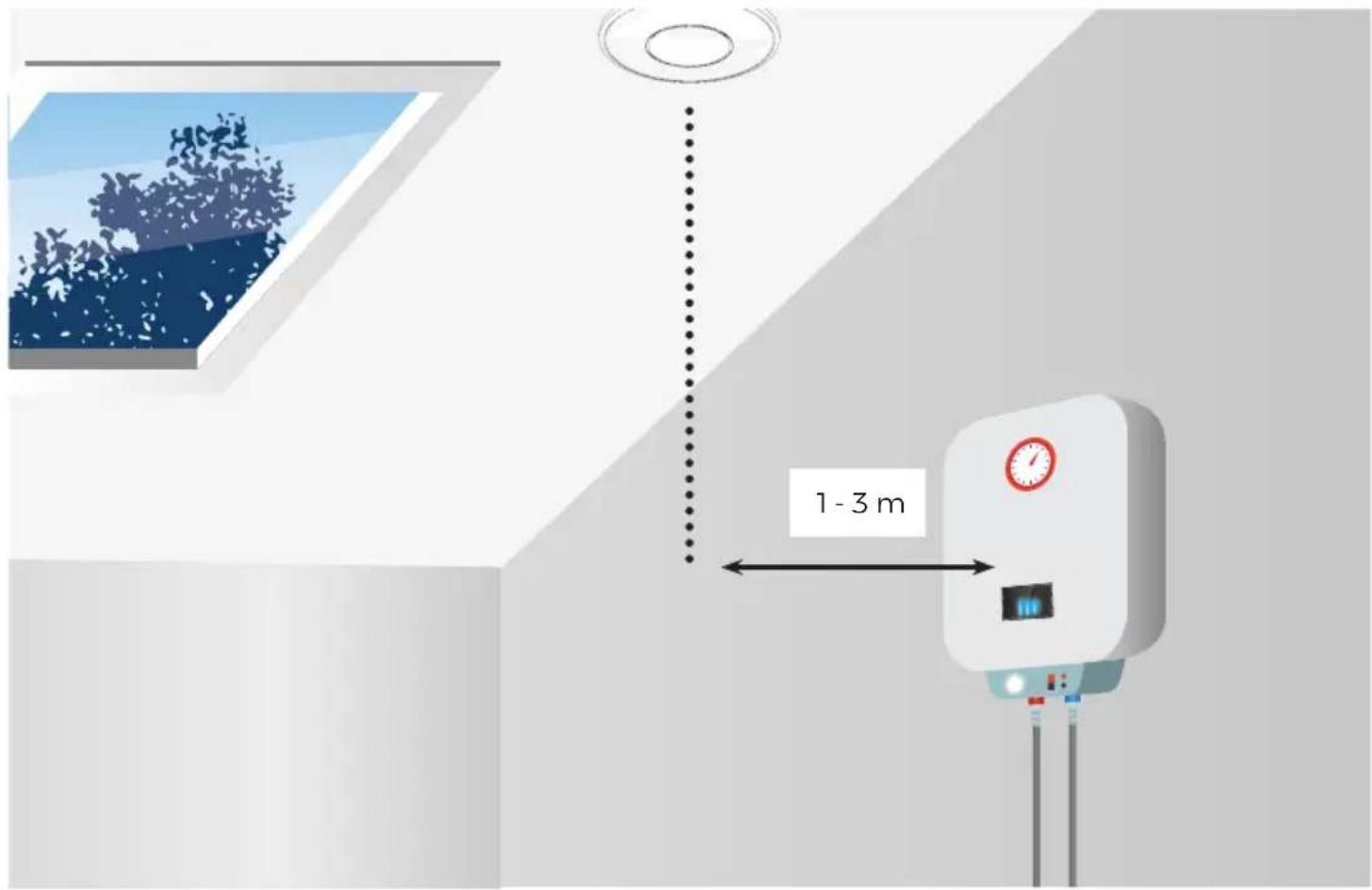

• Installeer de CO-melder 1 tot 3 meter van alle verbrandingstoestellen vandaan in de luchtstroom van het verbrandingstoestel.

• Installeer de CO-melder niet in een nok, een hoek van een kamer of op gewelfde plafonds of geveldaken.

• Instaleer de CO-melder in kleine ruimtes (<4m3) vlak buiten deze ruimte.

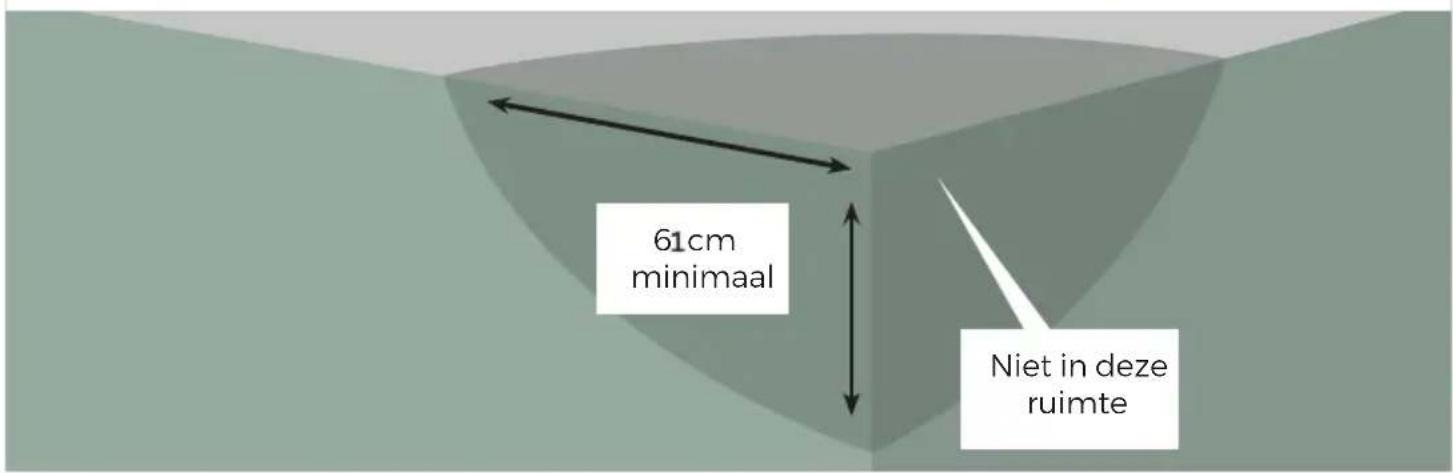

• Installeer de CO-melder 61 centimeter van omliggende muren. Installatie bij voorkeur op het plafond in ruimtes met een vebrandingstoestel.7

• Installeer de CO-melder niet in turbulente lucht van plafondventilators.

• Installeer de CO melder niet in de buurt van ventilatieopeningen met frisse lucht.

• Installeer de CO melder niet in de buurt van deuren en ramen die naar buiten open gaan.

• Installeer de CO melder niet in de buurt van zeer stoffige, vuile of vette ruimtes, zoals verwarmings- ruimtes (<4m3) of bijkeukens. Stof, vet en huishoudelijke chemicaliën kunnen van invloed zijn op de sensor.

• Installeer de CO-melder minimaal 0,5 meter van gasontladingslampen (TL-halogeen) ivm elektroni- sche ruis die voor vals alarm kan zorgen.

• Installeer de CO melder niet in vochtige en natte ruimtes, zoals de badkamer.

• Installeer de CO-melder niet op een plaats waar de temperatuur lager dan 0°C of warmer dan 40°C is.

• Installeer de CO-melder niet op een plaats waar de luchtvochtigheid hoger dan 93%RH is.

• Installeer de CO-melder niet achter gordijnen of meubels. Koolmonoxide en rook moet de sensor kunnen bereiken zodat de koolmonoxide of de rook goed door de sensor waargenomen kan worden.

• Installeer de CO-melder nooit plat op een tafel of gelijksoortig oppervlak.

• Installeer de CO-melder niet in ruimtes waar gebruik wordt gemaakt van spuitbussen (haarspray, deo)8 CO-Concentratie GEEN ALARM voor WEL ALARM binnen 33PPM 120 min. - 55PPM 60 min. 90 min. 110PPM 10 min. 40 min. 330PPM - 3 min.

1. Monteer de montageplaat op een geschikte locatie.

2. Maak hiervoor gebruik van de meegeleverde pluggen en schroeven.

3. Plaats daarna de melder op de montageplaat.

4. De LED licht even op en de melder geeft een kort geluidssignaal.

5. Voer eventueel de éérste test uit door kort op de test toets te drukken, zie ook paragraaf “Testen”.

6. De melder is nu actief.

1. Iedere 40 seconden licht de power LED even op ten teken dat de melder werkt.

2. In de volgende tabel staat vermeld wanneer de melder alarm geeft.

Volgens EN50291 standaard.

3. Als er een alarm plaatsvindt zal deze automatisch uitgaan binnen 40 seconden nadat de melder wordt

verplaatst naar een ruimte met een CO concentratie van minder dan 40PPM en zonder rook.

4. Het alarmgeluid kan tijdelijk worden uitgezet door op de TEST/SILENCE toets te drukken (enkel bij

5. De melder zal automatisch elke 2 minuten een fout-inspectie uitvoeren.

TESTEN: Wanneer de melder onder normale omstandigheden werkt dient de sensor en de sirene minimaal iedere week te worden getest. Druk op de “TEST/SILENCE” toets. Het apparaat piept een keer, hierna piept deze 3x lang en licht de LED op, en daarna 4x kort. Alles is nu ok. RESET ALARM: Soms kan het alarm afgaan door invloed van omgevingsfactoren. Bijvoorbeeld door waterdamp of stof. Je kunt kort op de “TEST/SILENCE” toets drukken tijdens een alarm om het alarm 10 minuten te stoppen. Bij CO detectie is het onmogelijk het alarm te stoppen. De rode LED blijft continue knipperen en het geluidsignaal stopt 10 minuten. Wanneer na 10 minuten nog steeds rook gedetecteerd wordt is zal het alarm continue doorgaan.9 LED INDICATIE: Rode LED 3x Iedere 1,5 seconde met alarm; Rook aanwezig 4x Iedere 5 seconde met alarm; Koolmonoxide aanwezig Gele LED Iedere 40 seconden; Sensor probleem. ls schoonmaken met een droge zachte borstel het piepen niet verhelpt, duidt dit op een defect. 2x Iedere 40 seconden met piep: Batterij bijna leeg. Product is binnenkort aan vervanging toe (druk op de “TEST/SILENCE” toets tijdens de piep om deze ong. 9 uur stil te laten zijn) Groene LED Normale werking, iedere 45 seconden knippert de groene Power LED OORZAKEN FOUTMELDING: Een foutmelding kan, behalve de indicatie dat de batterij en product het einde van hun levensduur naderen, veroorzaakt worden door een printbreuk, defecte sensor of defecte elektronische onderdelen. Als het schoonmaken van het product met een droge zachte borstel niet werkt, duidt dit op een defect. FOUTMELDING DOOR CHEMISCHE GASSEN: Wanneer vluchtige chemische gassen, bv alcohol, de oorzaak zijn voor foutdetectie kan dit worden hersteld door de melder uit te zetten en deze voor 24 uur in frisse lucht te leggen. Hierdoor hersteld de CO-sensor. Mocht de fout niet zijn verholpen na deze 24 uur dan is de melder definitief defect en dient te worden vervangen. Repareer de melder niet zelf, maar laat deze alleen repareren door de importeur. Wanneer het alarm is vervuild en beschadigd door een hoge concentratie chemische gassen, kan de sensor worden aangetast. Dit zal leiden tot een tijdelijke fout of permanente schade. Als de melder afgaat en u kunt een chemisch gas ruiken, kan dit de oorzaak zijn. Koolmonoxide is een kleurloos en reukloos gas. Chemische gassen hebben een geur. De volgende stoffen en gassen kunnen ervoor zorgen de melder verkeerd af gaat of defect raakt: methaan, propaan, iso butaan, etheen, ethanol, alcohol, iso propanol, benzeen, tolueen, azijnzuur, ether, waterstof, hepatische gas, zwaveldioxide, aerosol, drijfgas, alcohol voorbereiding, verf, verdunner, dissolvant, hechtingsmiddel, shampoo, aftershave balsem, parfum, auto uitlaat (koude start) en sommige schoonmaakmiddelen. ONDERHOUD Om uw CO-melder in goede staat te houden, dient u de volgende eenvoudige stappen te volgen:

• Controleer één keer per maand of het alarm goed werkt door op de testknop te drukken.

• Reinig de CO-melder één keer per maand met een zachte doek of borstel om overtollig stof te verwijderen.

• Controleer regelmatig of de batterijen niet zijn beschadigd, uitgelopen of verroest zijn.

• Vertel kinderen dat ze nooit met de CO-melder mogen spelen.

• Waarschuw kinderen voor de gevaren van koolmonoxidevergiftiging.

• Gebruik nooit afwasmiddelen of andere oplosmiddelen om de CO-melder te reinigen.

• Spuit geen luchtverfrissers, haarlak of andere spuitbussen in de buurt van de CO-melder.

• Verf de CO-melder niet. Verf dekt de ventilatieopeningen af waardoor de sensor geen CO meer waar kan nemen.

• Demonteer, repareer of wijzig het product niet zelf; er is een hoog risico dat deze dan niet meer correct of betrouwbaar functioneert. CREËREN EN PLANNEN VAN EEN VLUCHTROUTE:

• Maak een plattegrond en geef daarop alle deuren en ramen aan, geef meteen een vluchtroute aan. Op hoger gelegen verdiepingen kunnen bij ramen een touw of vluchtladder noodzakelijk zijn.10

• Maak iedereen die in het huis woont vertrouwd met het geluid van het alarm en oefen het verlaten van het huis bij het horen van het alarm. Herhaal de oefening regelmatig.

• Verlaat het huis bij alarm meteen volgens uw vluchtplan. Iedere seconde telt; reageer dus snel. Als u niet direct rook of hitte voelt en de melder gaat toch af, zorg dan dat alle personen in het huis op een veilige plek zijn, voordat u gaat controleren.

• Open geen enkele binnendeur tijdens uw vlucht, zonder eerst te voelen aan het deuroppervlak of de deur warm aanvoelt; open die deur dan niet. Ook als er rook uit de kieren komt de deur niet openen. Kies dan een andere vluchtroute.

• Als de binnendeur koud is, zet dan uw schouder ertegenaan, doe de deur een klein stukje open en controleer of er hitte en rook in de ruimte aanwezig is. Wees voorbereid om de deur weer dicht te slaan in dat geval.

• Als er veel rook in de lucht zit, blijf dan laag bij de grond en adem ondiep door een liefst vochtige doek.

• ls u buiten bent bel dan zo spoedig mogelijk de brandweer. (1-1-2) VERVANGEN BATTERIJ: De batterij heeft een levensduur van 10 jaar. Na 10 jaar dient u het complete product te vervangen, de batterij is niet omwisselbaar. VERVANGEN SENSOR: De sensor heeft een levensduur van 10 jaar. Na 10 jaar dient u het complete product te vervangen, de sensor zelf is niet omwisselbaar. Als de gele LED al binnen die 10 jaar oplicht, zie dan de paragrafen “Oorzaken foutmelding” en ‘’Foutmel- ding door chemische gassen”. SPECIFICATIES: Voeding: 3VDC (EVE CR17450L; PAIRDEER CR17450 INCL., niet vervangbaar) Gevoeligheid en tijd: 30ppm, alarm wordt niet geactiveerd binnen 120 minuten 50ppm, geeft alarm binnen 60~90 minuten 100ppm, geeft alarm binnen 10~40 minuten 300ppm, geeft alarm binnen 3 minuten 0.09~0.15 dB/m rook, geeft direct alarm stand-by stroom: <20µA stroom bij alarm: <20mA Geluidsdruk bij alarm: >85dB (3m afstand) Gebruiksomgeving: 0ºC ~ 40ºC, 30~93% luchtvochtigheid. Opslagomgeving: -20ºC ~ 50ºC, 10~95% luchtvochtigheid. Afmetingen: 135*40mm Gewicht: 185gr CO-Type: Type B (niet gecontroleerde uitgang) Rooksensor: Photo-electrisch CO-sensor: Electrochemisch Conform: EN14604:2005 + AC:2008 EN50291-1:2018 DEACTIVEREN Voor het weggooien van het product bij een geschikt inzamelpunt, dient u het product te deactiveren. Onder de bovenzijde van het productlabel zit een deactiveringssleutel. Breek deze af en steek deze in het gat bij “Waarschuwing”11

> 6 cm Dode lucht ruimte Niet in deze ruimte In de buurt van deze ruimte 90 cm minimaal

> 6 cm Dode lucht ruimte No en esta habitación In de buurt van deze ruimte 90 cm minimaal

> 6 cm Dode lucht ruimte Nie w tym pokoju In de buurt van deze ruimte 90 cm minimaal

> 6 cm Dode lucht ruimte Ikke i dette rum In de buurt van deze ruimte 90 cm minimaal

> 6 cm Dode lucht ruimte Inte i det här rummet In de buurt van deze ruimte 90 cm minimaal

In de buurt van deze ruimte 90 cm minimaal

• De serviceafdeling kan u geen persoonlijke informatie geven over installatie, plaatsing en montage van deze melder in uw omgeving. Raadpleeg hiervoor een monteur of specialist.
