GEBRUIKSAANWIJZING SCA10 ALECTO

NL - GEBRUIKSAANWIJZING

FR - MODE D'EMPLOI

D - ANLEITUNG

EN - MANUAL

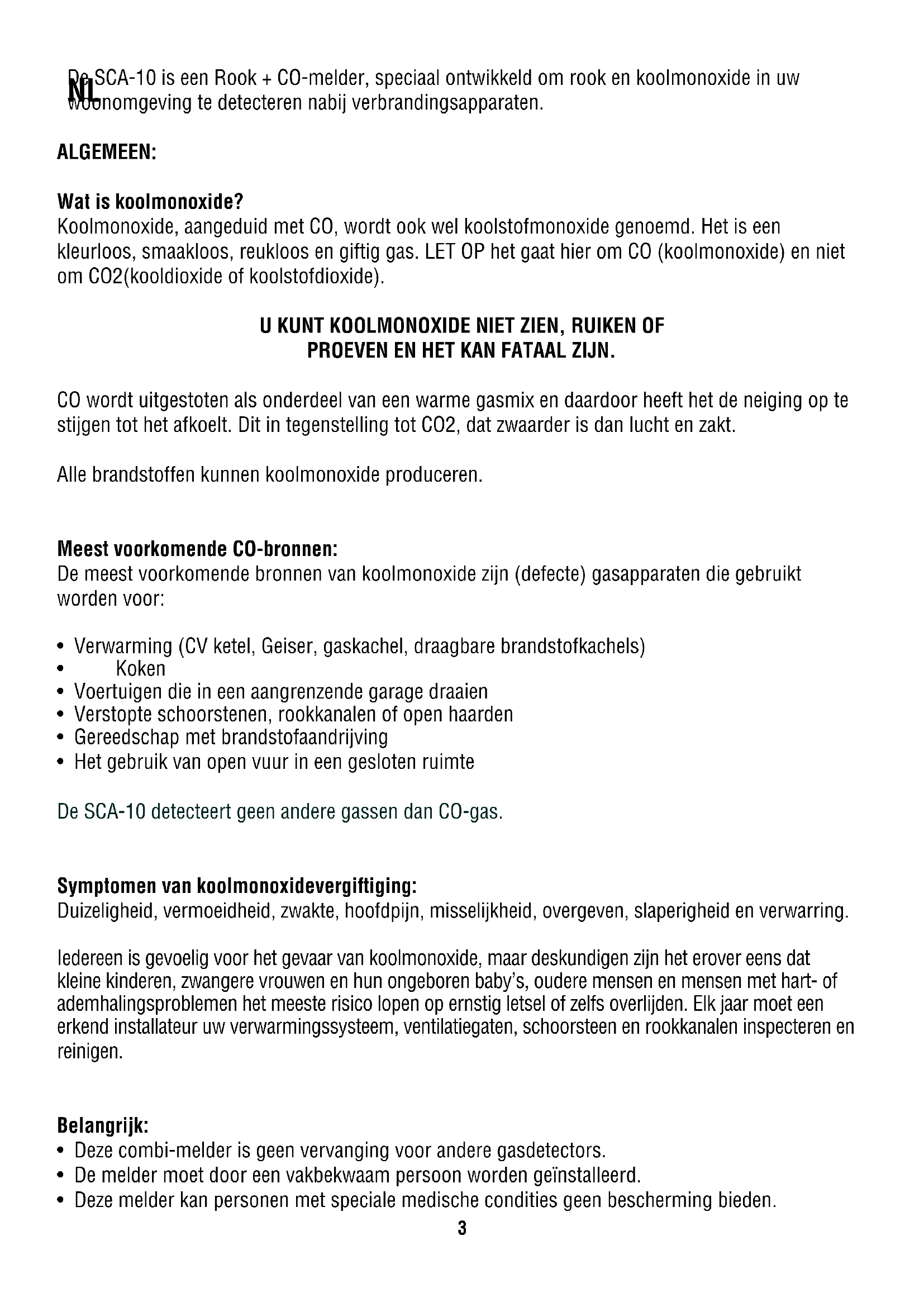

De SCA-10 is een Rook + CO-melder, special ontwikkeld om rook en koolmonoxide in uw wijnomgeving te detecteren nabij verbrandingsapparaten.

ALGEMEEN:

Wat is koolmonoxide?

Koolmonoxide, aangeduid met CO, wordt ook wel koolstofmonoxide genoemd. Het is een kleurloos, smaakloos, reukloos en giftig gas. LET OP het gaat hier om CO (koolmonoxide) en nicht om CO2(kooldioxide of koolstofdioxide).

U KUNT KOOLMONOXIDE NIET ZIEN, RUIKEN OF PROEVEN EN HET KAN FATAAL ZIJN.

CO wordenuitgestoten als onderdeel van een warme gasmix en daardoor heeft het de neiging op te stijgen tot het afkoelt. Dit in gegenstelling tot CO2, dat zwaarder is dan lucht en zakt.

Meest voorkomende CO-bronnen:

De meest voorkomende bronnen van koolmonoxide zijn (defecte) gasapparaten die gebruikt worden voor:

• Verwarming (CV ketel, Geiser, gaskachel, draagbare brandstofkachels)
• Token
  Voertuigen die in een aangrenzende garage draaien
• Verstopte schoorstenen, rookkanalen of open haarden
• Gereedschap met brandstofaandrijving
• Het gebruik van open vuur in een gesloten ruimte

De SCA-10 detecteert geen andere gassen dan CO-gas.

Symptomen van koolmonoxidevergiftinging:

Duizeligheid, vermoeidheid, zwakte, hoofdpijn, misselijkheid, overgeven, slaperigheid en verwarring.

ledereen is gevoelig voor het gevaar van koolmonoxide, maar deskundigen+zijn het erover eens datkleine kinderen, zwangere vrouwen en hun ongeboren baby's,oudere mensen en mensen met hart- ofademhalingsproblemen het meeste risico lopen op ernstig letsel of zelfs overlijden. Elkaar moet eenerkend installmenter uw verwarmingssystem,ventilatiegaten,schoorsteen en rookkanalen inspecteren enreinigen.

Belangrijk:

• Deze combi-melder is geen verranging voor andere gasdetectors.
• De melder要去 door een vakbekwaam persoon worden geinstalleerd.

• Deze melder kan Personen met speciale medische condities geen bescherming bieden.

• Deze melder kan möglichk geen chronische gezondheidseffecten van koolmonoxide op het lichaam vermiiden.

• Deze melder is geen verranging voor de correcte installmentie, gebruik en regelmatig onderhoud aan verbrandingsapparaten noch goede ventilatie in ruimtes waar deze apparaten worden gezruikt.
• Geadviseerd wordt om deze combi-melder elke week te testen met behulp van de "TEST/SILENCE" toets op de combi-melder.
• De CO-melding geeft alleen alarm als er zich bij de sensor koolmonoxide bevindt. Het is dus möglichk dat op eventuele andereplaatsen koolmonoxide is, maar het alarm nicht afgaat.
• Als het alarm afgaat, wil dat zaggen dat er möglichke gevaarlijke koolmonoxidegehaltes aanwezig zich! Koolmonoxide kan dodelijk zich!

CO concentratie	Periode van inademen en symptomen
50PPM	De maximale concentratie die een gezonde volwassenen kan doorstaan in 8 uur.
200PPM	Na 2-3 uur, milde hoofdpijn, zwak gevoel, duizeligheid, misselijk
400PPM	Binnen 1-2 uur, hoofpijn voorhoofd; na 3 uur, levensbedreigend.
800PPM	Binnen 45 min, duizeligheid, misselijk, stuiptrekkingen; Verliezen van bewustzijn binnen 2 uur; Overlijden binnen 2-3 uur.
1600PPM	Binnen 20 min. hoofdpijn, duizeligheid, misselijk; Overlijden binnen 1 uur.
3200PPM	Binnen 5-10 min, hoofdpijn, duizeligheid, misselijk; Overlijden binnen 25-30 min.
6400PPM	Binnen 1-2 min, hoofdpijn, duizeligheid, misselijk; Overlijden binnen 10-15 min.
12800PPM	Overlijden binnen 1-3 min.

Alarm

Als de melder afgaat is er möglich Koolmonoxide (CO) aanwezig waaraan u kunt komen te overlijden. Dit alarm mag u dus nicht negeren.

Wanner er een actief alarm is, za de rode LED oplichten en zullen er pieptonen klinken. Wanner de rook verdwijnt of de koolmonoxideconcentratie onder de 40PPM daalt, za het alarm stoppen.

Wat te doen wanner het alarm afgaat:

1. Open deuren en ramen en ga directaar buiten in de frisse lucht. Controller of iedereen het pand heeft verlaten.
2. Bel een erkend installateur om de verbrandingsbron (gas/olie gestockt apparaat), die möglichk deveroorzaker is van het CO alarm, te komen controleren op de juiste werkinq, staat van onderhoud en inspecties.
3. Ga pas weeer nair binnen als de oorzaak is opgelost en het pand goed is geventileerd.

Het alarmgeluid kan worden uitgezet door op de TEST/SILENCE toets te drukken.

Als de CO-concentratie zakt, za het alarm uiteindelijk vanzelf stoppen.

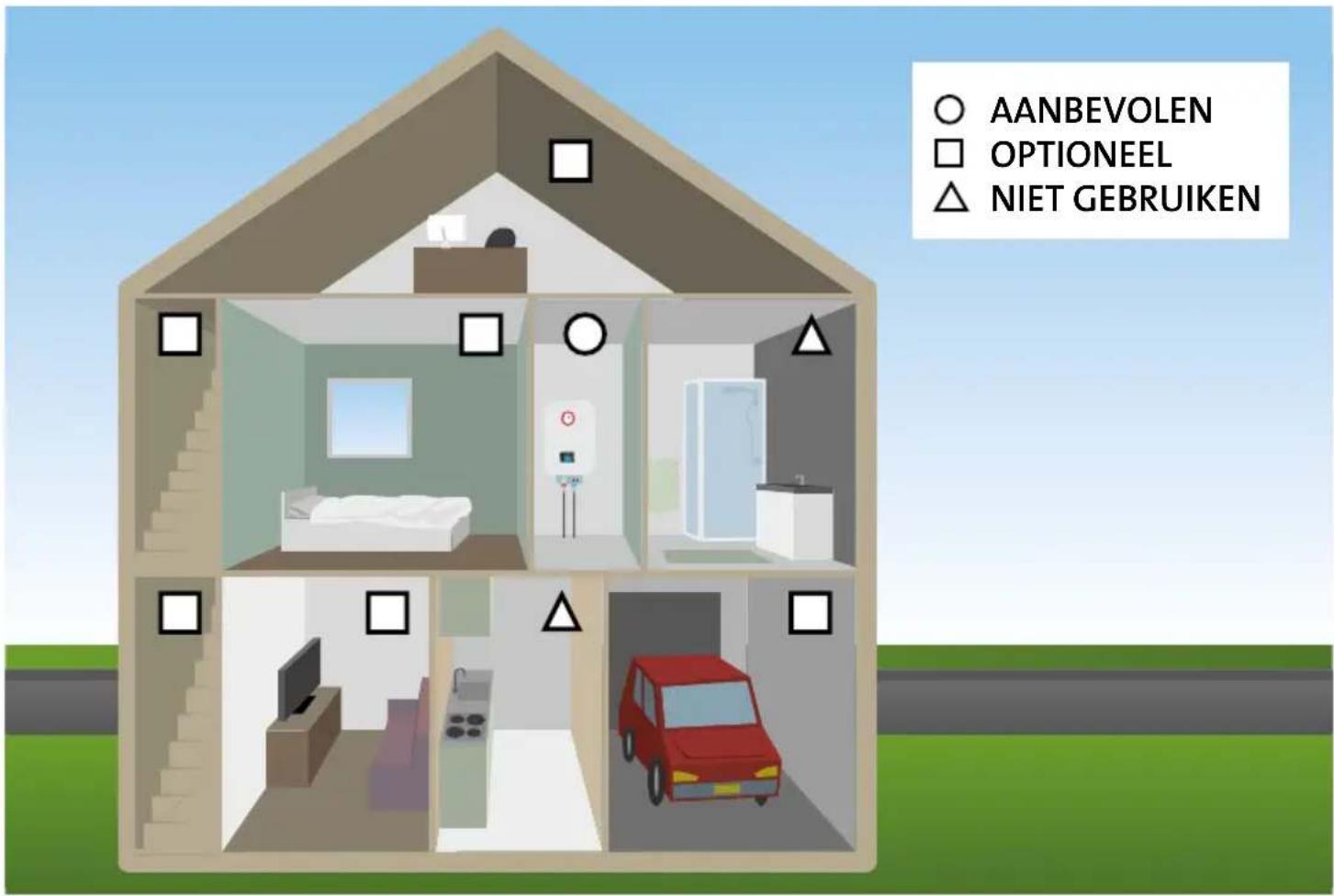

Aanbevolen locaties voor montage van de SCA-10 Algemeen

• Installer de combi-melder op een planta waarvandaan het alarm in slaapkamers gohoord kan worden.
• Installer de combi-melder op een plaat waar, op eenvoudige wijze, de maandelijke test kan worden uitgevoerd.
• Wij raden aan de combi-melder enkel te gebruiken in ruimtes waar een verbrandingsapparaat aanwezig is - waardoor CO en rook snel richting het plafond za bewegen

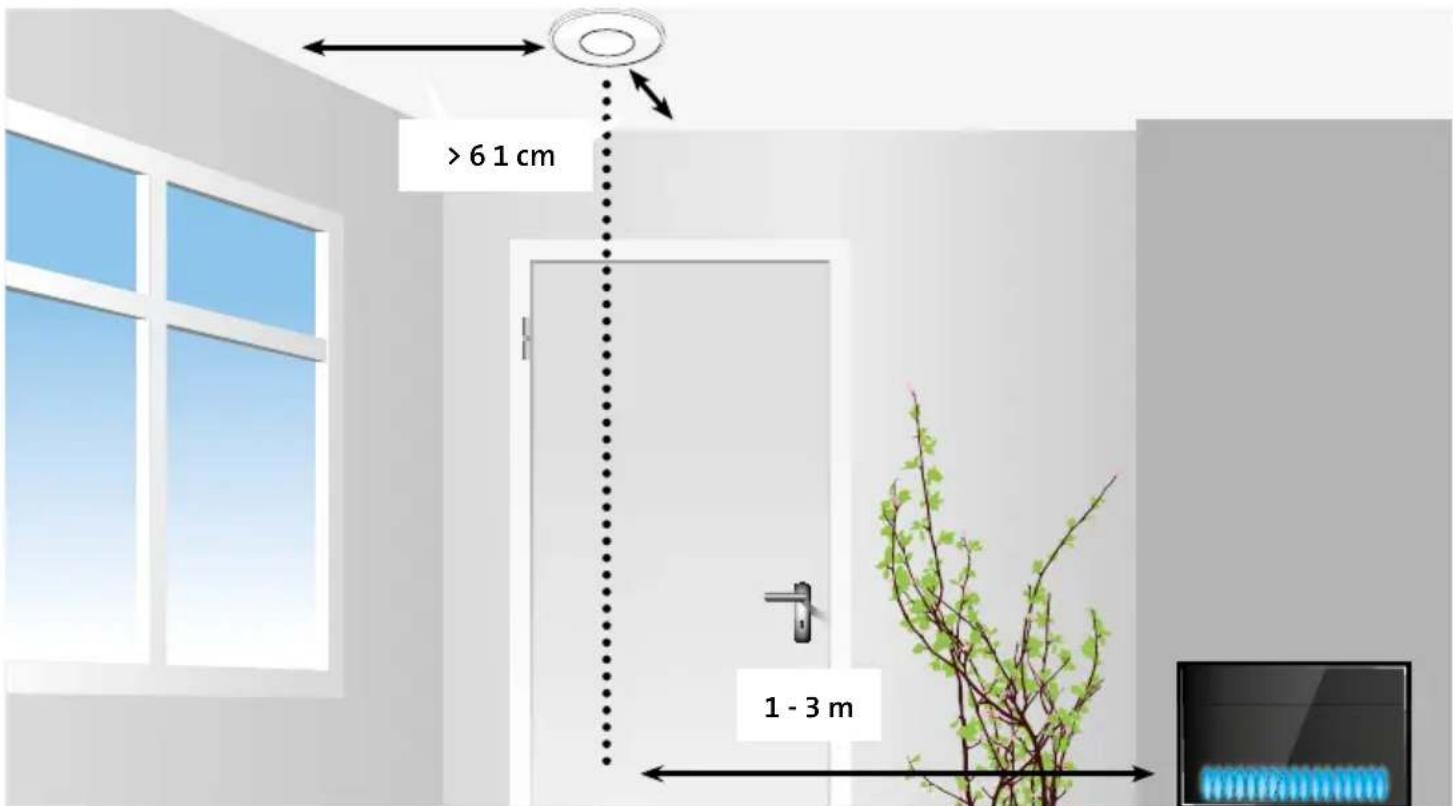

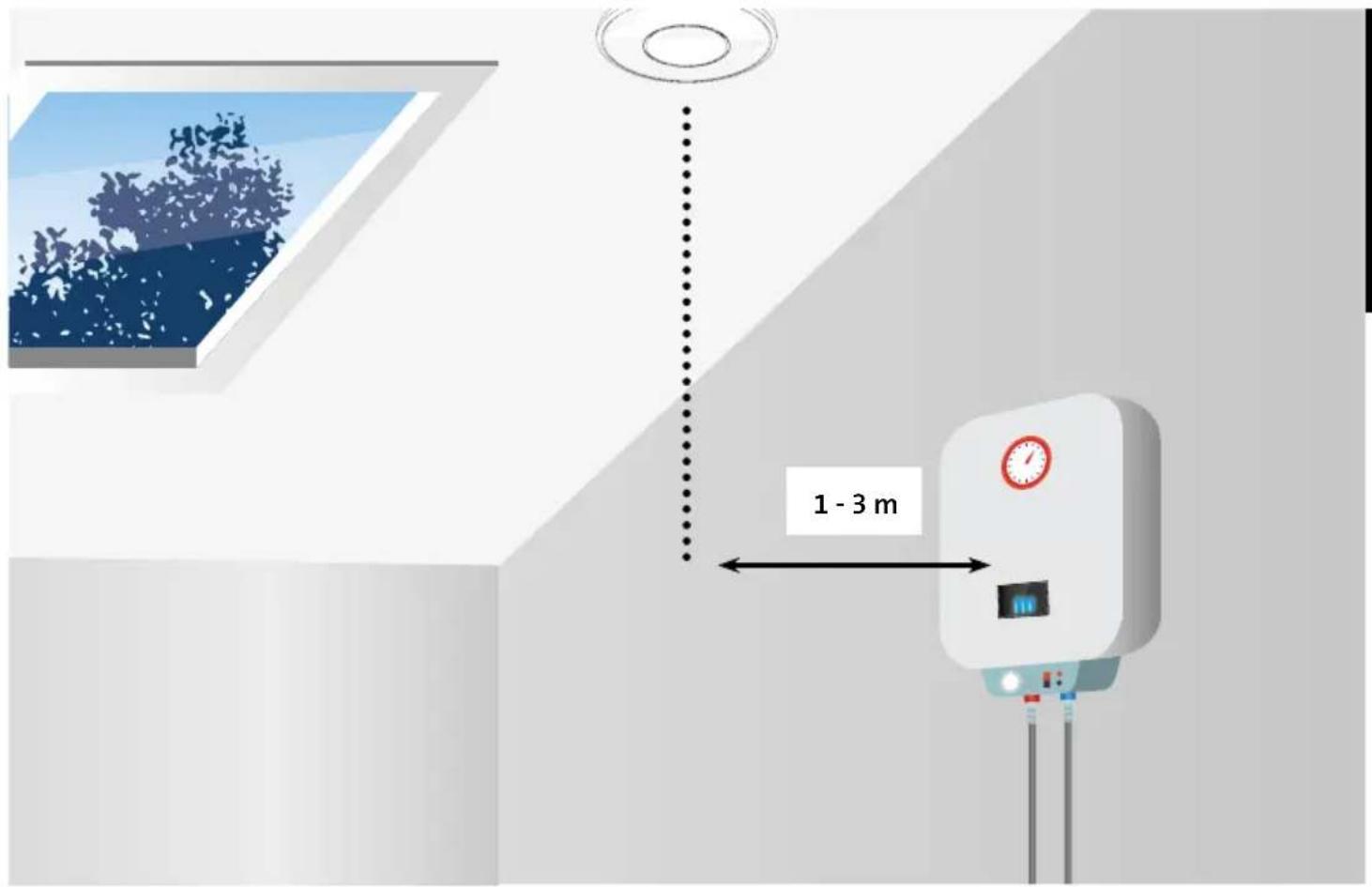

In een ruimte met een verbrandingstoestel

• Installee de melder 1 tot 3 meter van alle verbrandingstoestellen vandaan in de luchtstroom van het verbrandingstoestel.

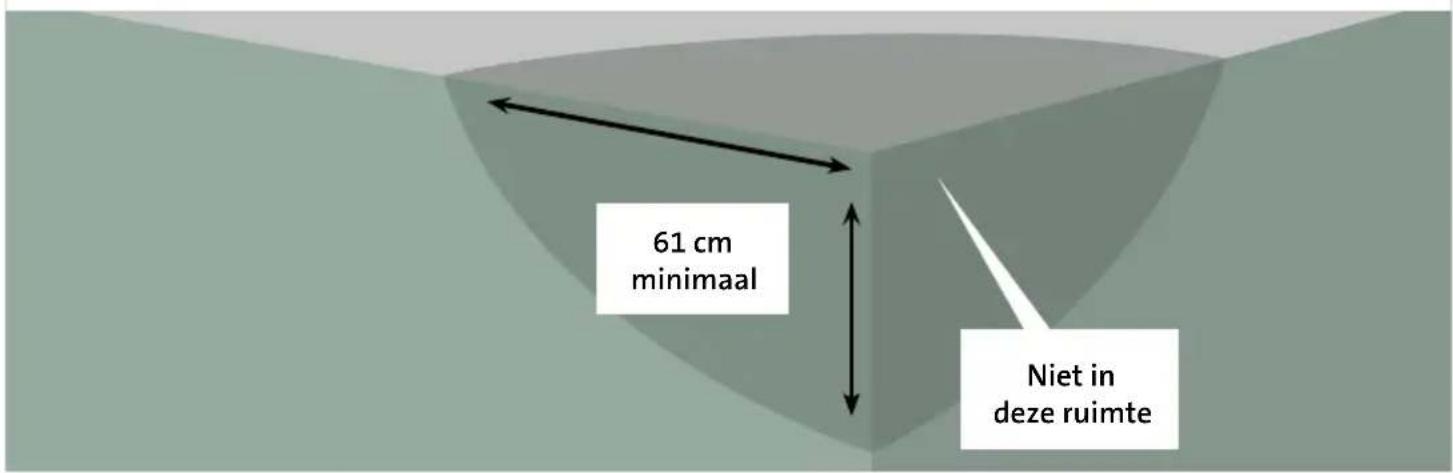

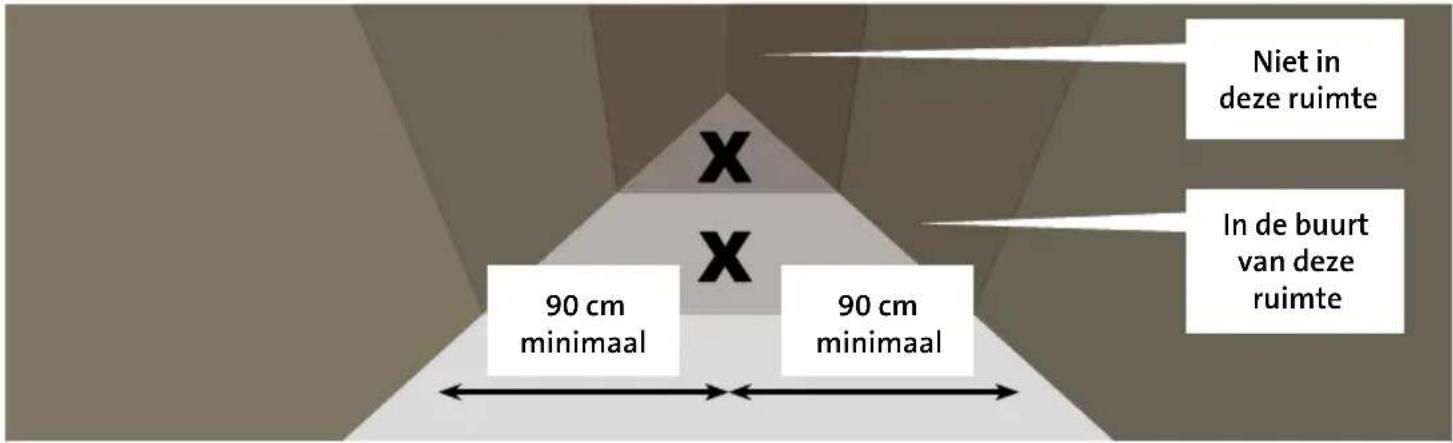

• Installee der melder nicht in een nok, een hoek van een kamer of op gewelfde plafonds of geveldaken.
• Installeeer de melder inkleine ruimtes (<4m 3)vlak buiten.Deze ruimte.
• Installer de melder 61 centimeter van omliggende muren. Installeer bij voorkeur op het plafond in ruimtes met een verbrandingstoestel.

VERMIJD DE VOLGENDE PLAATSEN VOOR MONTAGE:

• Installee der melder nicht in turbulente lucht van plafondventilators.
• Installee der melder nicht in de buurt van ventilatieopengen met frisse lucht.
• Installer de melder nicht in de buurt van deuren en ramen die maar buiten open gaan.
• Installee de melder Niet in de buurt van zeer stoffige, vuile of vette ruimtes, zoals bijkeukens. Stof, vet en huishoudelijk chemicalien können van invloed zich op de sensor.
• Installee der melder minimaal 0,5 meter van gasontladingslampen (TL-halogeen) ivm elektronische ruis die voor vals alarm kan zorgen.
• Installee de melder Niet in vochtige en nature ruimtes, Zoals de badkamer.
• Installer de melder nicht op eenplaats waar de temperatuur lager dan 0^ of warmer dan 40^ is.
• Installee der melder nicht op eenplaats waar de luchtvochtigheid hoger dan 90% RH is.
• Installeeer de melder Niet ache ter gordijnen of meubels. Koolmonoxide en rook moet de sensor+kunnen bereiken zodat de koolmonoxide of de rook goed door de sensor waargenomen kan worden.
• Installer de melder nooit plat op een tafel of gelijksoortig oppervlak.
• Installee de melder Niet in ruimtes waar gebruik worden gemaakt van spuitbussen (haarspray, deo)

INSTALLATIE:

1. Monteer de montageplaat op een geschikte locatie.
2. Maak hiervoar gebruik van de meegeleverde pluggen en schroeven.
3. Plaats daarna de melder op de montageplaat.
4. De LEDlicht even op en de melder geeft een kort geluidssignaal.
5. Voer eventueel de eerste test uit door kort op de test toets te drukken, zie ook paragraaf "Testen".
6. De melder is nu actief.

GEBRUIK:

1. Iedere 40 secondenlicht de groene LED even op ten teken dat de melder werkt.
2. In de volgende tabel staat vermeld wanner de melder CO alarm geeft.

CO-Concentratie	GEEN ALARM voor	ALARM voor
33PPM 120 min.	-
55PPM 60 min.	90 min.
110PPM 10 min.	40 min.
330PPM - 3 min.

Volgens EN50291-1:2010 + A1:2012 standard.

1. Als er een alarm plaatsvindt zal deutsche automatisch uitgaan binnen 40 seconden nadat de melder worden verplaatst maar een ruimte met een CO concentratie van minder dan 40PPM en zonder rook.
2. Het alarmgeluid kan tijdelijk worden uitgezet door op de TEST/SILENCE toets te drukken (enkel bij rookmelding).
3. De melder zal automatisch elke 2 minuten een fout-inspectie uitvoeren.

TESTEN:

Wanner de melder onder normale omstandigheden werkt dient de sensor en de sirene minimaal iedere week te worden getest. Druk op de "TEST/SILENCE" toets. Het apparaat piept een keer, hierna piept deze 3x lang enlicht de LED op, en daarna 4x kort. Alles is nu ok.

RESET ALARM:

Soms kan het alarm afgaan door invloed van omgevingsfactoren. Bijvoorbeeld door waterdamp of stof. Je kunt kort op de "TEST/SILENCE" toets drukkenijdens een alarm om het alarm 10 minutete stoppen. Bij CO detectie is het onmogelijk het alarm te stoppen.

De rode LED blij continue knipperen en het geluidsignaal stopt 10 minutes. Wanner na 10 minutes nog steeds rook gedetecteerd worden is zal het alarm continue doorgaan.

LED INDICATIE:

Rode LED 3x ledere 1,5 seconde met alarm; Rook aanwezig

4x Iedere 5 seconde met alarm; Koolmonoxide aanwezig

Gele LED Iedere 40 seconden; Sensor probleem. Als schoonmaken met een

droge zachte borstel het piepen Niet verhelpt,duidt dit op een defect.

2x ledere 40 seconden met piep: Batterij bijna leeg. Product is

binnenkort aan verranging toe (druk op de "TEST/SILENCE" toets

tijdens de piep

om deze ong. 9 paur stil te latent়n)

Groene LED Normale Werking, iedere 40 seconden knippert de groene LED

OORZAKEN FOUTMELDING:

Een foulmelding kan, behalve de indicatie dat de batterij en product het einde van hun levensduur naderen,veroorzaakt worden door een printbreuk, defecte sensor of defecte elektronische onderdelen. Als het schoonmaken van het product met een droge zachte borstel nicht werkt, duidt dit op een defect.

Wanner veluchtige chemische gassen bv alcohol de oorzaak+zijn voor foutdetectie kan dit worden hersteld door de melder uit te zetten en deze voor 24 uu in frisse lucht te leggen. Hierdoor hersteld de CO-sensor. Mocht de fouit Niet zich verholpen na deze 24 uu dan is de melder definitief defect en dient te worden verrangen. Repareer de melder Niet zich, maar LAST doen repareren door de importeur.

Wanneer het alarm is verwuid en beschadigd door een hoge concentratie chemische gassen, kan de sensor worden aangetast. Dit za leiden tot een tijdelijke fouf of permanente schade. Als de melder afgaat en u kunt een chemisch gas ruiken, kan dit de oorzaak zijn. Koolmonoxide is een kleurloos en reukloos gas. Chemische gassen hebben een geur.

De volgende stoffen en gassen können ervoor zorgen de melder vals alarm geeft of defect raakt: methaan, propaan, iso butaan, etheen, ethanol, alcohol, iso propanol, benzeen, tolueen, azijnzuur, ether, waterstof, hepatische gas, zwaveldioxide, aerosol, drijfgas, alcohol voorbereiding, verf, verdunner, dissolvant, hechtingsmiddel, shampoo, aftershave balsem, parfum, auto uitlaat (koude start) en sommige schoonmaakmiddelen.

ONDERHOUD:

Om uw melder in goede staat te houden, dient u de volgende eenvoudige stappen te volgen:
- Controller een keer per week of het alarm goed werkt door op de testknop te drukken.
- Reinig de melder een leer per maand met een zachte doek of borstel om overtollig stof te verwijderen.
- Vertel kinderen dat ze nooit met de melder mogen spelen.
- Waarschuw kinderen voor de gezaren van koolmonoxidevergiftig.
- Gebruik nooit afwasmiddelen of andere oplosmiddelen om de melder te reinigen.
- Spuit geen luchtverfrissers,haarlak of andere spuitbussen in de buurt van de melder.
- Verf de melder nicht. Verf dekt de ventilatieopengen af waardoor de sensor geen CO of rookeer waar kan nemen.
- Demonteer, repareer of wijzig het product Niet zich; er is een hoog risico dat deze dan nicht meer correct of betrouwbaar functioneert.

CREEREN EN PLANNEN VAN EEN VLUCHROUTE:

Maak een plattegrond en geef waarop alle deuren en ramen aan, geef meteen een vluchttroute aan. Op hoger gelegen verdiepingen konnen bij ramen een touw of vluchtladderoodzakelijk zoin.
Maak iedereen die in het huis woont vertrouwd met het geluid van het alarm en oefen het verla- ten van het huis bij het horen van het alarm. Herhaal de oefening regelmatig.
- Verlaat het huis bij alarm meteen volgens uw vluchtplan. Ledere seconde telt; reageer dus snel. Als u Niet direct rook of把它 voelt en de melder gaat toch af, zorg dan dat alle personen in het huis op een veilige plekঃ, voordat u gaat controleren.
- Open geen enkele binnendeurijdens uw vlucht, zonder eerst te voelen aan het deuroppervlak of de deur warm aanvoelt; open die deur dan Niet. Ook als er rook uit de kieren komt de deur nicht openen. Kies dan een andere vluchttroute.
- Als de binnendeur koud is,zet dan uw schouder ertegenaan,doe de deur een Klein stukje open en controllerer of er但它 en rook in de ruimte aanwezig is. Wees voorbereid om de deur weer dicht te slaan in dat geval.
- Als er veel rook in de lucht zit, blijf dan laag bij de grond en adem ondiep door een liefst vochtige doeck.
- Als u buiten bent bel dan zo spoedig möglichk de brandweer. (1-1-2)

VERVANGEN BATTERIJ:

De batterij heeft een levensduur van 10aar. Na 10aar dient u het complete product te verrangen, de batterij is Niet omwisselhaar.

VERVANGEN SENSOR:

De sensor heeft een levensduur van 10aar. Na 10aar dient u het complete product te verrangen, de sensor is Niet omwisselbaar.

Als de gele LED al binnen die 10aar oplicht, zie dan de paragrafen "Oorzaken foulmelding" en "Foutmelding door chemische gassen".

SPECIFICATIONS:

Gevoeligheid enijd: 30ppm CO, alarm wordt nicht geactiveerd binnen 120 minutes

50ppm CO, geeft alarm binnen 60~90 minutes

100ppm CO, geeft alarm binnen 10~40 minutes

300ppm, geeft alarm binnen 3 minuten

0.09~0.15 dB/m rook, geeft direct alarm

stand-by stroom: < 20 A

stroom bij alarm: < 20mA

Geluidsdruk bij alarm: >85dB (1m afstand)

Gebruiksomgeving: 0 40^ 30 93% Iuchtvochtigheid.

Opslagomgeving: -20°C - 50°C, 10~95% luchtvochtigheid.

Afmetingen: 135*40mm

Gewicht: 185gr.

CO-Type: Type B (niet gecontroleerde uitgang)

Rooksensor: Photo-electrisch

CO-sensor: Electrochemisch

Conform: EN14604-2005 + AC:2008

EN50291-1:2010 + A1:2012

DEACTIVEREN

Voor het weggooien van het product bij een geschikt inzamelpunt, dient u het product te deactiveren. Onder de bovenzijde van het productlabel zit een deactiveringssleutel. Breek deze af en steek deze in het gat bij "Waarschuwing"

EU-CONFORMITEITSVERKLARING

Hierbij verklaar ik, Hesdo, dat het type radioapparatuur SCA-10 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:

http://DOC.hesdo.com/SCA-10-DOC.pdf

De serviceafdeling kan u geen persoonlijke informatatie given over installmentie,plaatsing en montage van deze melder in uw omgeving. Raadpleeg hiervoor een monteur of specialist.
