MODE D'EMPLOI SCA10 ALECTO

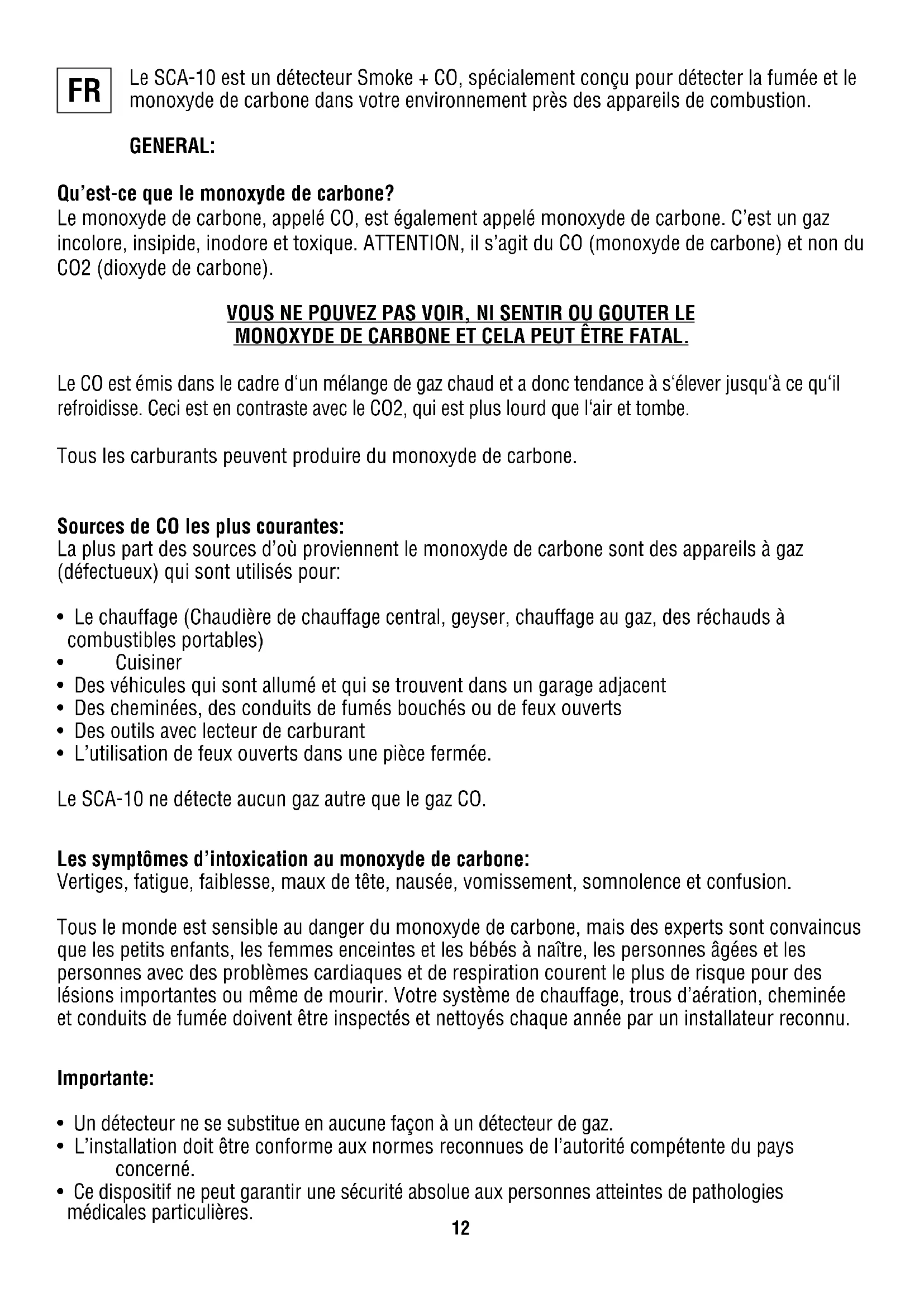

Le SCA-10 est un détecteur Smoke + CO, spécialement conçu pour détecter la fumée et le monoxyde de carbone dans votre environnement près des appareils de combustion. GENERAL: Qu’est-ce que le monoxyde de carbone? Le monoxyde de carbone, appelé CO, est également appelé monoxyde de carbone. C’est un gaz incolore, insipide, inodore et toxique. ATTENTION, il s’agit du CO (monoxyde de carbone) et non du CO2 (dioxyde de carbone). VOUS NE POUVEZ PAS VOIR, NI SENTIR OU GOUTER LE MONOXYDE DE CARBONE ET CELA PEUT ÊTRE FATAL. Le CO est émis dans le cadre d‘un mélange de gaz chaud et a donc tendance à s‘élever jusqu‘à ce qu‘il refroidisse. Ceci est en contraste avec le CO2, qui est plus lourd que l‘air et tombe. Tous les carburants peuvent produire du monoxyde de carbone. Sources de CO les plus courantes: La plus part des sources d’où proviennent le monoxyde de carbone sont des appareils à gaz (défectueux) qui sont utilisés pour:

• Le chauffage (Chaudière de chauffage central, geyser, chauffage au gaz, des réchauds à combustibles portables)

• Des véhicules qui sont allumé et qui se trouvent dans un garage adjacent

• Des cheminées, des conduits de fumés bouchés ou de feux ouverts

• Des outils avec lecteur de carburant

• L’utilisation de feux ouverts dans une pièce fermée. Le SCA-10 ne détecte aucun gaz autre que le gaz CO. Les symptômes d’intoxication au monoxyde de carbone: Vertiges, fatigue, faiblesse, maux de tête, nausée, vomissement, somnolence et confusion. Tous le monde est sensible au danger du monoxyde de carbone, mais des experts sont convaincus que les petits enfants, les femmes enceintes et les bébés à naître, les personnes âgées et les personnes avec des problèmes cardiaques et de respiration courent le plus de risque pour des lésions importantes ou même de mourir. Votre système de chauffage, trous d’aération, cheminée et conduits de fumée doivent être inspectés et nettoyés chaque année par un installateur reconnu. Importante:

• Un détecteur ne se substitue en aucune façon à un détecteur de gaz.

• L’installation doit être conforme aux normes reconnues de l’autorité compétente du pays concerné.

• Ce dispositif ne peut garantir une sécurité absolue aux personnes atteintes de pathologies médicales particulières.13

• Ce dispositif ni empêcher les effets chroniques d’une exposition au monoxyde de carbone sur le corps humai.

• Ce dispositif ne remplace aucunement l’installation, l‘utilisation et la maintenance conformes des appareils à combustible et des dispositifs de ventilation et systèmes d‘échappement correspondants.

• Il est conseillé de tester le détecteur au semaine à l’aide de la touche “TEST/SILENCE” sur le détecteur.

• Cette alarme du detecteur ne retenti que lorsqu’il y a du monoxyde de carbone au capteur. Il est donc possible qu’il y a du monoxyde de carbone dans d’autres pieces mais que l’alarme ne retentit pas.

• Lorsque l’alarme retenti, cela veut dire qu’il peut y avoir un rendement dangereux de monoxyde de carbone ! Le monoxyde de carbone peut être mortel! Concentration

Période d’inhalation et symptômes 50PPM La concentration maximale qu’un adulte en bonne santé peut supporter en 8h. 200PPM Après 2-3h, léger mal de tête, faiblesse, vertiges, nausée. 400PPM Dans les 1-2h, mal de tête frontale; après 3h, danger de mort. 800PPM Dans les 45 min, vertige, nausée, convulsions; Perte de connaissance dans les 2h; Décès dans les 2-3h. 1600PPM Dans les 20 min. Mal de tête, vertige, nausée; Décès dans l’heure. 3200PPM Dans les 5-10 min, mal de tête, vertige, nausée; Décès dans les 25-30 min. 6400PPM Dans les 1-2 min, mal de tête, vertige, nausée; Décès dans les 10-15 min. 12800PPM Décès dans les 1-3 min. Alarme Lorsque le détecteur retentit il est possible que du monoxyde de carbone (CO) est présent à cause duquel vous pouvez mourir. Vous ne pouvez donc pas nier cette alarme. Lorsqu’il y a une alarme active, la DEL rouge s’allume et des bips sonores sont émis. Lorsque la fumée se dissipe ou que la concentration de monoxyde de carbone tombe en dessous de 40 ppm, l’alarme s’arrête. Ce que vous devez faire lorsque l’alarme retentit:

1. Ouvrez les portes et les fenêtres et sortez immédiatement dans l’air frais. Contrôlez que

tout le monde a quitté le bâtiment.

2. Appelez un installateur reconnu pour contrôler le bon fonctionnement, l’état d’entretien et

les inspections de la source de combustion (gaz/huile dispositif de tir), qui est probablement la cause de l’alarme.

3. Entrez à nouveau que lorsque la cause est solutionnée et que le bâtiment est bien aéré.

Le son de l’alarme peut être éteint en appuyant sur la touche TEST/SILENCE. Avec la détection de CO, il est impossible d’arrêter l’alarme.

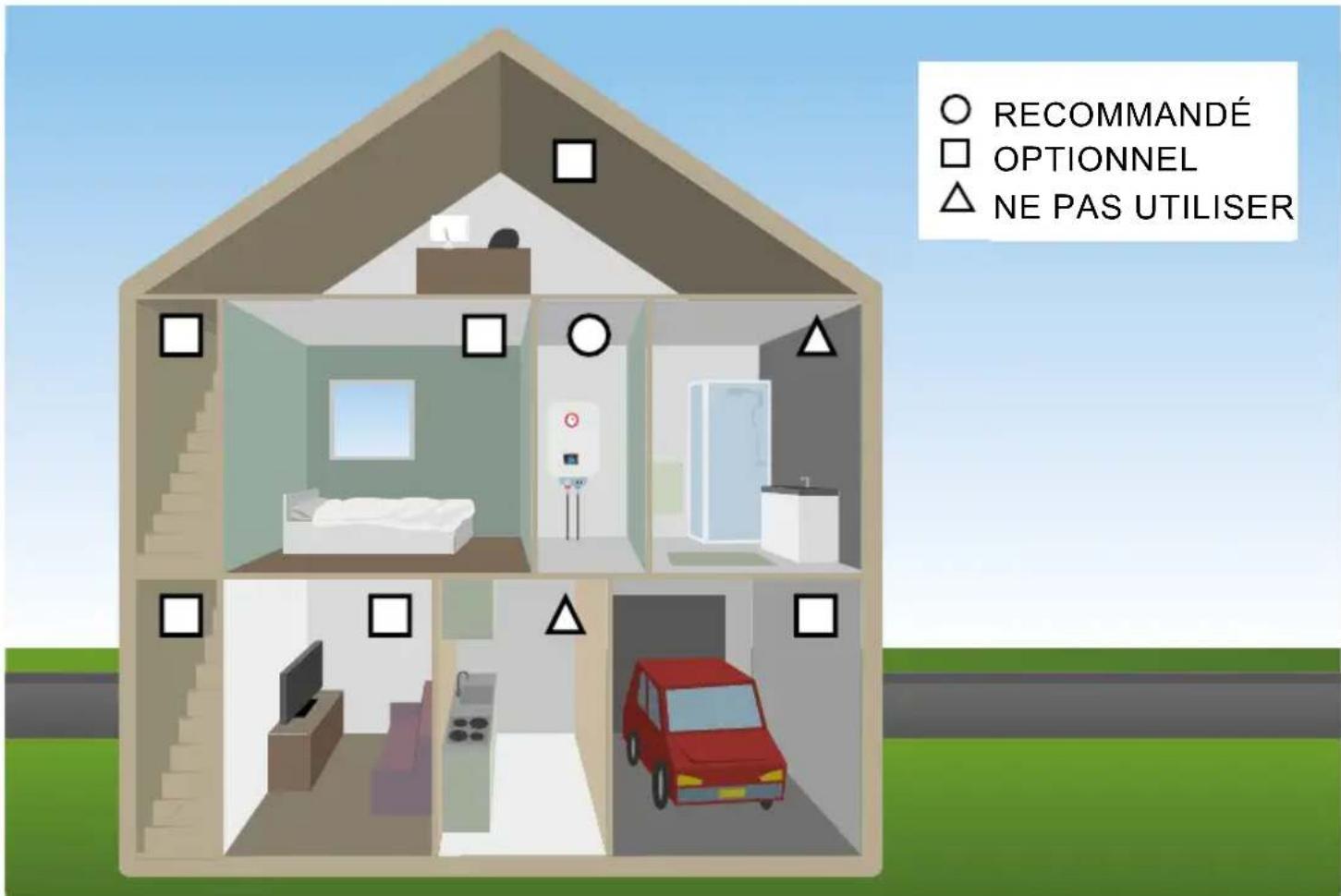

Edroits d’installation conseilles pour le SCA-10 General

• Installez le détecteur dans un endroit où de l’alarme est audible dans les chambres.

• Placez le détecteur à un endroit où il est, facile, d’y accéder pour pratique le test mensue.

• Nous recommandons d’utiliser l’indicateur combiné uniquement dans les zones où un appareil à combustion est présent, ce qui permettrait au CO et le fumée de se déplacer rapidement vers le plafond. AANBEVOLEN OPTIONEEL NIET GEBRUIKEN RECOMMANDÉ OPTIONNEL

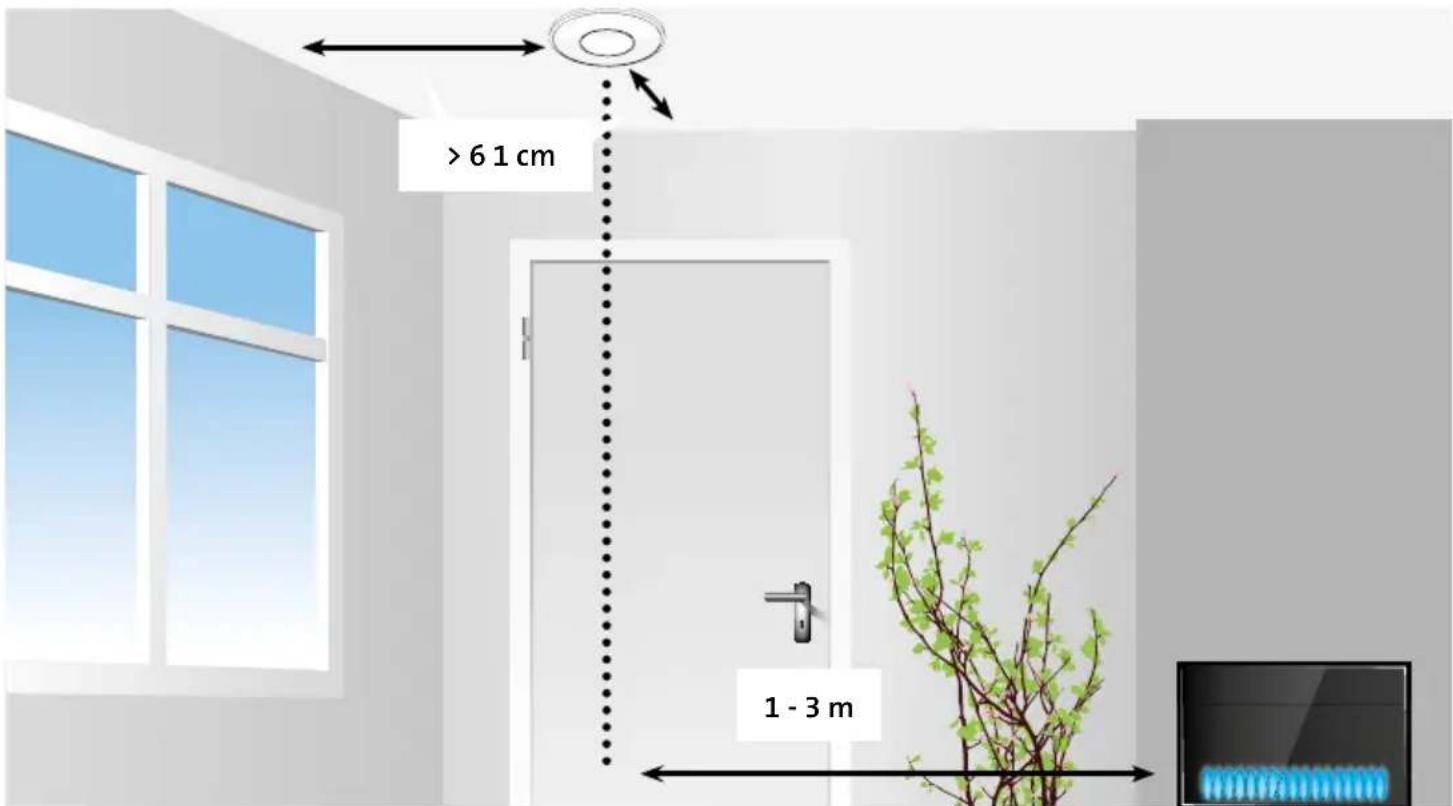

• Installez le détecteur à 1 de 3 mètres d’appareils à combustion dans le débit d’air de l’appareil à combustion.

• N’installez pas le détecteur dans la pointe d’un toit ou des plafonds voûtés ou des toits de pignon.

• Dans une petite pièce (<4m

) installez le détecteur hors de cette pièce.

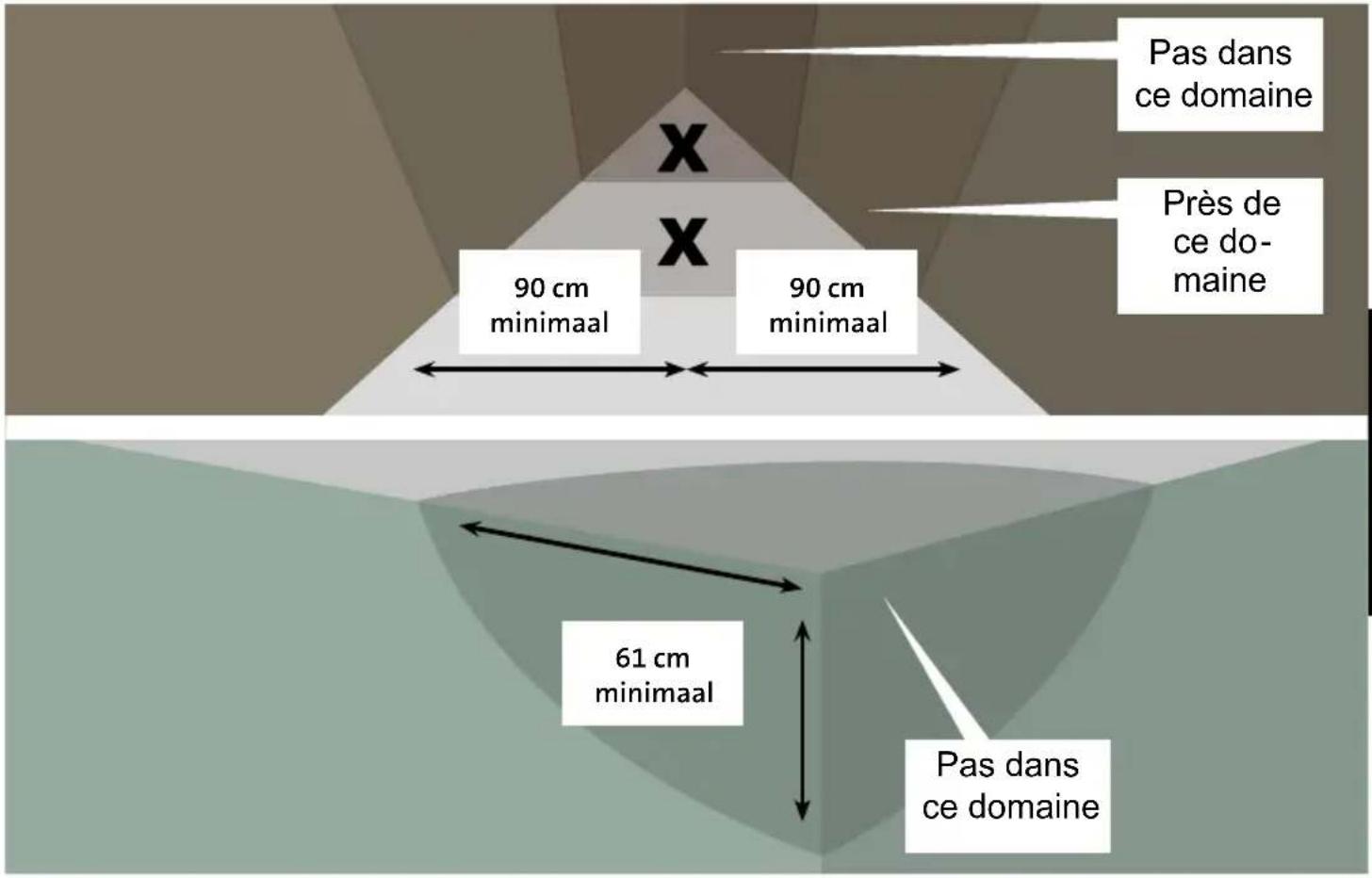

• Installez le détecteur à 61 centimètres des murs et des plafonds environnants. Il est re- commandé d’installer l’appareil au plafond d’une pièce équipée d’une unité de combustion.

Pas dans ce domaine Près de ce do

maine Pas dans ce domaine16

• N’installez pas le détecteur dans un air turbulent d’un ventilateur de plafond.

• N’installez pas le détecteur à côté d’un trou d’aération avec de l’air frais.

• N’installez pas le détecteur à côté de portes ou de fenêtres qui s’ouvrent vers l’extérieure.

• N’installez pas le détecteur à côté de pièces très poussiéreuses, sales ou grasses. Poussière, gras et des produits chimiques ménagers peuvent avoir de l’influence sur le capteur.

• Installez le détecteur à au moins 0.5 mètre de lampes à décharge (TL-halogène) associé à des nuisances électroniques qui peuvent provoquer des fausses alarmes.

• N’installez pas le détecteur hors de pièces humides ou mouillées, comme sale de bains.

• N’installez pas le détecteur à un endroit où la température est moins de 0°C ou plus de 40°C.

• N’installez pas le détecteur à un endroit où où l’humidité de l’air est plus haute que 90%RH.

• N’installez pas le détecteur derrière une tenture ou meubles. Le monoxyde de carbone et le fumee doit pouvoir atteindre le capteur afin que le monoxyde de carbone ou le fumee puisse être perçu correctement par le capteur.

• N’installez pas le détecteur à plat sur une table ou sur une surface similaire.

• N’installez pas le détecteur à un endroit où l’utilisation est faite de vaporisateurs (laque pour les cheveux, déodorant)17 INSTALLATION :

1. Montez la plaque de montage à un endroit adéquat.

2. Utiliser es fiches et vis inclus.

3. Placez ensuite le détecteur sur la plaque de montage.

4. Le lampe LED s’allument brièvement et une petite tonalité retentit du détecteur.

5. Éventuellement effectuer un premier test en appuyant brièvement sur la touche test, voir

également paragraphe “Tester”.

6. Le Détecteur est maintenant en fonction.

1. Toutes les 40 secondes, le LED vert s’allumera pour montrer que le détecteur fonctionne.

2. Le tableau suivant montre quand le détecteur donne une alarme CO.

3. Lorsqu’il y a une alarme celle-ci doit s’arrêter automatiquement 40 secondes après que le détecteur

est placé dans un endroit avec une concentration CO de moins de 40PPM ou aucun fumee.

4. Le son de l’alarme peut être désactivé en appuyant sur la touche TEST/SILENCE (Uniquement

en cas de détecteur de fumée).

5. Le détecteur procèdera automatiquement à une inspection de fautes toutes les 40 secondes.

ESSAIS : Le capteur et les sirènes doivent être testés au semaine tous les mois si le détecteur fonctionne sous les conditions normales. Appuyez sur la touche “TEST/SILENCE”. L’appareil émet un bip une fois, puis 3 fois un bip long et allume la LED, puis 4 fois un bip court. Tout va bien maintenant

Parfois, l’alarme peut se déclencher en raison de facteurs environnementaux. Par exemple par la vapeur d’eau ou la poussière. Vous pouvez appuyer brièvement sur le bouton “TEST/SILENCE” pendant une alarme pour arrêter l’alarme pendant 10 minutes. Avec la détection de CO, il est impossible d’arrêter l’alarme. La LED rouge continue à clignoter et le signal sonore s’arrête pendant 10 minutes. Si après 10 minutes, de la fumée est encore détectée, l’alarme continue.

INDICATION DEL: DEL rouge 3x Toutes les 1,5 secondes avec alarme ; présence de fumée 4x Toutes les 5 secondes avec alarme ; présence de monoxyde de carbone DEL jaune Toutes les 40 secondes ; Problème de capteur. Si vous nettoyez avec un chiffon la brosse souple sèche ne fonctionne pas, ceci indique un dysfonctionnement. 2x Toutes les 40 secondes avec un bip : Pile faible. Le produit est devra bientôt être remplacé (appuyer sur la touche “TEST/SILENCE” pendant le bip sonore pour garder ces 9 heures de silence) DEL verte Fonctionnement normal, la DEL verte clignote toutes les 40 secondes. RAISON DE FAUTE CAPTEUR : Une faute peut être à cause d’une erreur d’imprimante, un capteur défectueux ou un défaut causé par des pièces électronique. Si vous nettoyez avec un chiffon la brosse souple sèche ne fonctionne pas, ceci indique un dysfonctionnement FAUTE CAPTEUR CAUSÉ PAR GAZ CHIMIQUES : Si des gaz chimiques volatiles expl. alcool est la cause de la détection de faute, c’est possible ces fautes peuvent être restaurées en éteignant le détecteur et en le mettant pendant 24 heures dans l’air frais. Ainsi le capteur de CO se restaure. Si la faute n’est pas encore résolue après ces 24 heures alors le détecteur est définitivement défectueux et doit être remplacé. Ne réparez pas le détecteur vous-même, mais laissez le uniquement réparer par l’importateur. Le capteur peut être atteint lorsque l’alarme est polluée et endommagée par une haute concentration de gaz chimiques. Ceci conduira à une faute temporaire ou un dommage permanant. Lorsque le détecteur retentit et vous pouvez sentir un gaz chimique, cela peut être la cause. Le monoxyde de carbone est un gaz incolore et inodore. Des gaz chimiques ont une odeur. Le détecteur peut se déclencher faussement ou se détériorer avec les poussières et gaz suivants : Méthane, propane, butane iso, éthane, éthanol, alcool, propanone iso, benzène, toluène, vinaigre, éther, hydrogène, gaz hépatique, dioxyde de soufre, aérosol, propulseur, préparation à l’alcool, peinture, diluant, dissolvant, produits adhésifs, shampooing, baume après rasage, parfum, échappement voiture (démarrage à froid) et certains produits de nettoyage. MAINTENANCE : Afin de garder votre détecteur en bon état, vous devez suivre les pas simples suivants:

• Une fois par semaine, contrôlez que l’alarme fonctionne correctement en appuyant sur la touche test.

• Une fois par mois, nettoyez le détecteur avec un chiffon doux ou avec une brosse afin de retirer la poussière superflue.

• Dites aux enfants qu’ils ne peuvent jamais jouer avec le détecteur.

• Prévenez les enfants des dangers pour l’intoxication au monoxyde de carbone.

• N’utilisez jamais des produits de vaisselle ou d’autres produits solvants pour nettoyer le détecteur.

• Ne vaporisez pas de déodorant, laqué pour cheveux ou autres bombes aérosol à proximité du détecteur.

• Ne peignez pas le détecteur. La peinture recouvre les trous d’aération à cause de quoi le capteur ne peut plus percevoir de CO our fumée.

• Ne démontez pas, ne modifiez pas ou ne réparez pas vous-même votre appareil; cela peut affecter la fiabilité.19 CREER ET PROJETER UN ROUTE DE SECOURS:

• Dessinez un plan et marquez toutes les portes et les fenêtres, déterminez immédi-atement une route de secours. Il est possible qu’il faille une corde ou une échelle de secours près des fenêtres sur les étages plus hautes.

• Familiarisez tous les occupants de la maison avec le son de l’alarme et exerciez régulièrement l’évacuation de la maison en cas d’une alarme. Répétez l’exercice régulièrement.

• En cas d’une alarme, abandonnez la maison suivant le plan de secours. Chaqueseconde est important ; réagissez vite. Si vous ne détectez du feu ou de la fumée directement quand l’alarme résonne, vérifiez d’abord que toutes les personnes dans la maison se trouvent dans une place sûre avant que vous com- mencez le contrôle.

• N’ouvrez aucune porte d’intérieure pendant votre échappe, avant de l’avoir touchée pour vérifier si elle est chaude, dans ce cas n’ouvrez pas la porte. Aussi quand de la fumée échappe des ouvertures, n’ouvrez pas la porte. Choisissez une autre route de secours.

• Quand la porte intérieure est froide, mettez votre épaule contre la porte, ouvrez la porte un peu et con- trôlez s’il y a de la chaleur ou de la fumée dans la chambre. Soyez préparé à fermer la porte dans ce cas.

• S’il y a beaucoup de fumée dans l’air, restez proche de la terre et respirez de manière superficiel, de préférence par un torchon humide.

• Quand vous vous trouvez dehors, contactez le service d’incendie le plus vite que possible (112). REMPLACER LA BATTERIE: La batterie a une durée de vie de 10 ans. Après 10 ans il faut remplacer le produit tout à fait, la batterie n’est pas remplaçable. REMPLACER LE CAPTEUR: Le capteur a une durée de vie de 10 ans. Après 10 ans il faut remplacer le produit tout à fait, le capteur n’est pas remplaçable. Si le LED jaune s’allume déjà dans les 10 ans, voir paragraphe Raison de faute capteur et Faute capteur causé par gaz chimiques. SPECIFICATIONS: Alimentation: 3VDC (EVE CR17450 INCL. n’est remplaçable Sensibilté et heure: 30ppm CO , alarme n’est pas activée dans les 120 minutes 50ppm CO , donne alarme dans les 60~90 minutes 100ppm CO , donne alarme dans les 10~40 minutes 300ppm , donne alarme dans les 3 minutes 0.09~0.15 dB/m fumée, alarme directement Courant stand-by: <20µA Courant lors de l’alarme: <20mA Pression de l’alarme: >85dB (à 1m) Conditions ambiante: 0~ 40ºC, 30~93 %humidité de l’air. Conditions storage: -20ºC - 50ºC, 10~95% humidité de l’air. Dimension: 135*40mm Poids: 185gr. Type de CO: Type B (sortie non contrôlée) Sensor de fumée: Photo-electrique Sensor de CO: Electro-chemique Conformé: EN14604-2005 + AC:2008 EN50291-1:2010 + A1:2012

DÉACTIVER Avant d’éliminer le produit dans un point de collecte approprié, mettre le produit hors service. Une clé de désactivation se trouve sous la partie supérieure de l’étiquette du produit. Décomposez-le et insérez-le dans le trou au niveau de “Avertissiment”.

DECLARATION DE CONFORMITE

Le soussigné, Hesdo, déclare que l’équipement radioélectrique du type SCA-10 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante: http://DOC.hesdo.com/SCA-10-DOC.pdf
