GEBRUIKSAANWIJZING SA300 ALECTO

GEBRUIKSAANWIJZING - NL

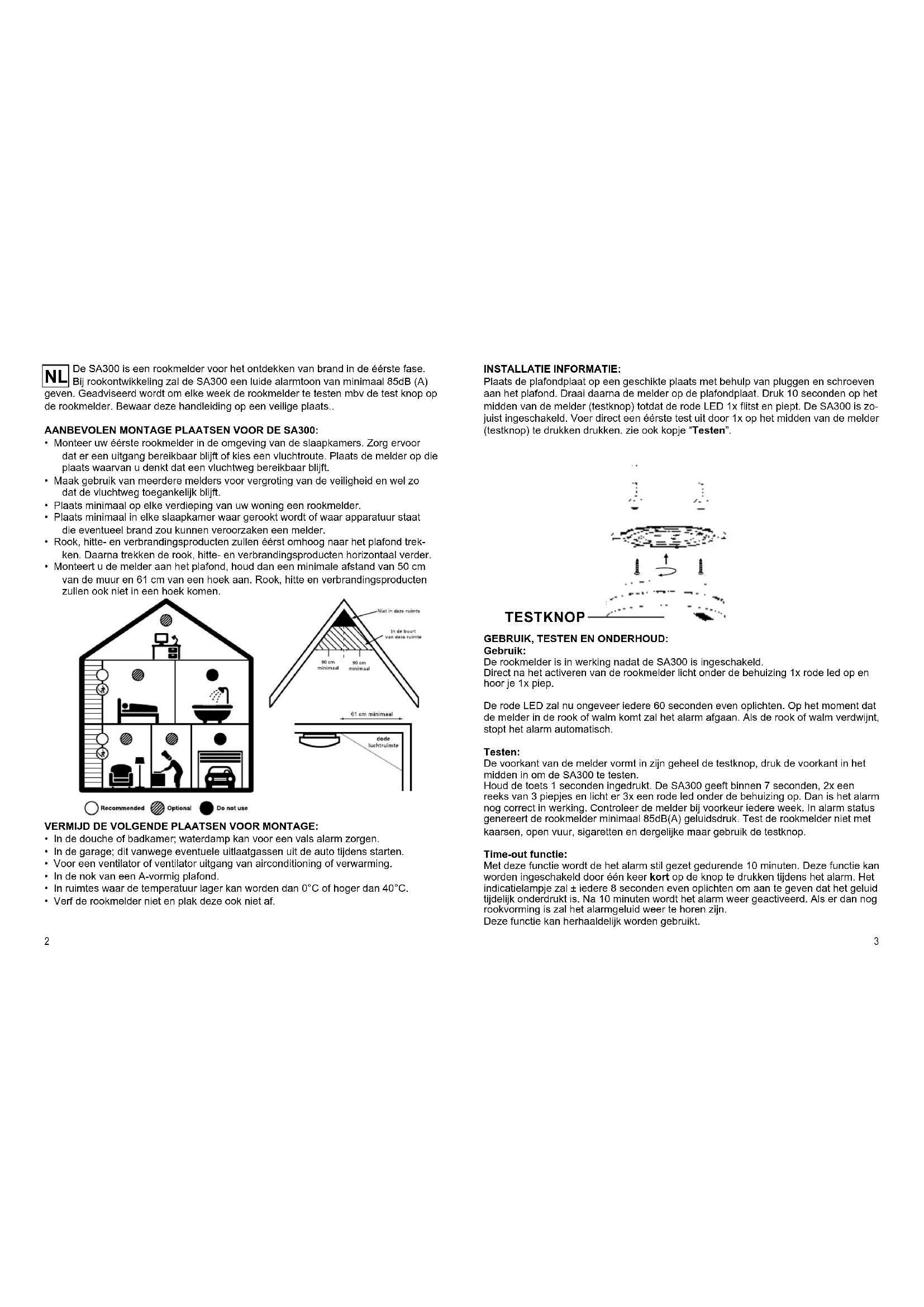

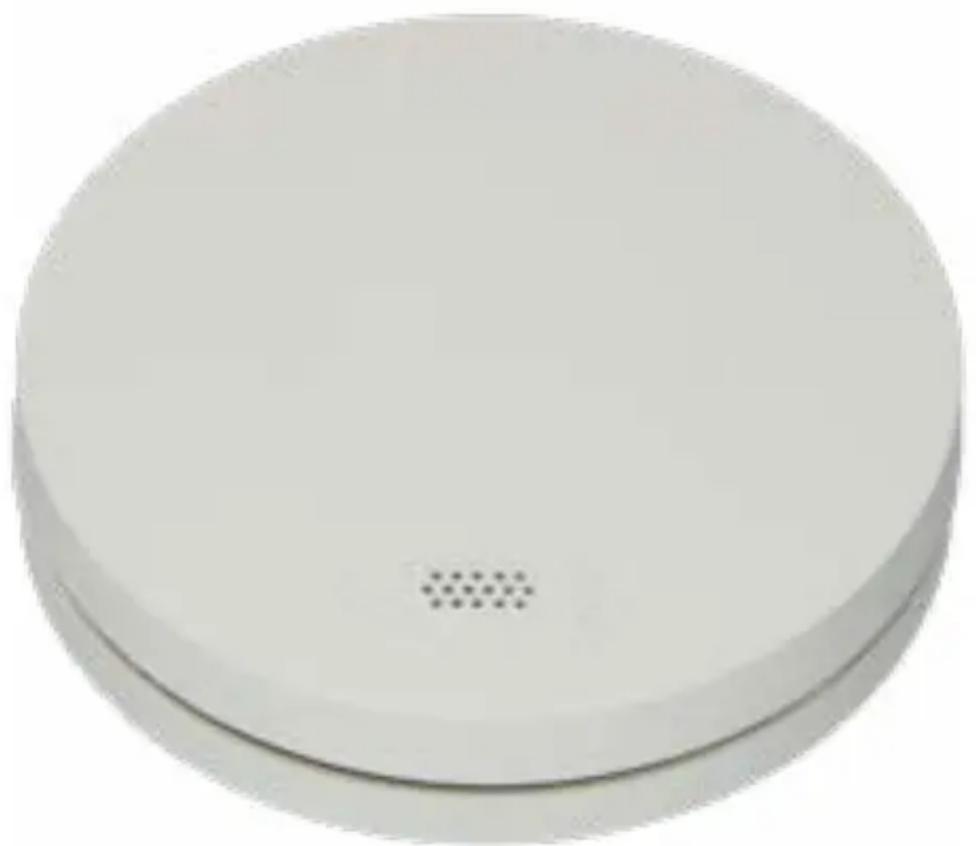

SA300 Rookmelder voor gebruik in huiselijke omgeving Détecteur de fumée pour l’usage dans l’entourage domestique Rauchmelder zum Gebrauch im Heimbereich Smoke detector for domestic use Detector de humo para uso en el hogar2 3 De SA300 is een rookmelder voor het ontdekken van brand in de éérste fase. Bij rookontwikkeling zal de SA300 een luide alarmtoon van minimaal 85dB (A) geven. Geadviseerd wordt om elke week de rookmelder te testen mbv de test knop op de rookmelder. Bewaar deze handleiding op een veilige plaats.. AANBEVOLEN MONTAGE PLAATSEN VOOR DE SA300:

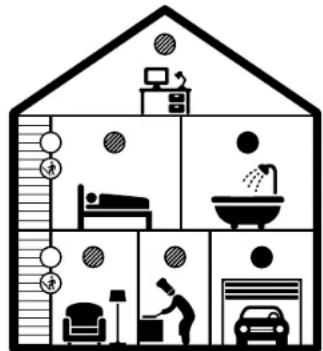

• Monteer uw éérste rookmelder in de omgeving van de slaapkamers. Zorg ervoor dat er een uitgang bereikbaar blijft of kies een vluchtroute. Plaats de melder op die plaats waarvan u denkt dat een vluchtweg bereikbaar blijft.

• Maak gebruik van meerdere melders voor vergroting van de veiligheid en wel zo dat de vluchtweg toegankelijk blijft.

• Plaats minimaal op elke verdieping van uw woning een rookmelder.

• Plaats minimaal in elke slaapkamer waar gerookt wordt of waar apparatuur staat die eventueel brand zou kunnen veroorzaken een melder.

• Rook, hitte- en verbrandingsproducten zullen éérst omhoog naar het plafond trek- ken. Daarna trekken de rook, hitte- en verbrandingsproducten horizontaal verder.

• Monteert u de melder aan het plafond, houd dan een minimale afstand van 50 cm van de muur en 61 cm van een hoek aan. Rook, hitte en verbrandingsproducten zullen ook niet in een hoek komen. VERMIJD DE VOLGENDE PLAATSEN VOOR MONTAGE:

• In de douche of badkamer; waterdamp kan voor een vals alarm zorgen.

• In de garage; dit vanwege eventuele uitlaatgassen uit de auto tijdens starten.

• Voor een ventilator of ventilator uitgang van airconditioning of verwarming.

• In de nok van een A-vormig plafond.

• In ruimtes waar de temperatuur lager kan worden dan 0°C of hoger dan 40°C.

• Verf de rookmelder niet en plak deze ook niet af. INSTALLATIE INFORMATIE: Plaats de plafondplaat op een geschikte plaats met behulp van pluggen en schroeven aan het plafond. Draai daarna de melder op de plafondplaat. Druk 10 seconden op het midden van de melder (testknop) totdat de rode LED 1x itst en piept. De SA300 is zo- juist ingeschakeld. Voer direct een éérste test uit door 1x op het midden van de melder (testknop) te drukken drukken. zie ook kopje “Testen”. GEBRUIK, TESTEN EN ONDERHOUD: Gebruik: De rookmelder is in werking nadat de SA300 is ingeschakeld. Direct na het activeren van de rookmelder licht onder de behuizing 1x rode led op en hoor je 1x piep. De rode LED zal nu ongeveer iedere 60 seconden even oplichten. Op het moment dat de melder in de rook of walm komt zal het alarm afgaan. Als de rook of walm verdwijnt, stopt het alarm automatisch. Testen: De voorkant van de melder vormt in zijn geheel de testknop, druk de voorkant in het midden in om de SA300 te testen. Houd de toets 1 seconden ingedrukt. De SA300 geeft binnen 7 seconden, 2x een reeks van 3 piepjes en licht er 3x een rode led onder de behuizing op. Dan is het alarm nog correct in werking. Controleer de melder bij voorkeur iedere week. In alarm status genereert de rookmelder minimaal 85dB(A) geluidsdruk. Test de rookmelder niet met kaarsen, open vuur, sigaretten en dergelijke maar gebruik de testknop. Time-out functie: Met deze functie wordt de het alarm stil gezet gedurende 10 minuten. Deze functie kan worden ingeschakeld door één keer kort op de knop te drukken tijdens het alarm. Het indicatielampje zal ± iedere 8 seconden even oplichten om aan te geven dat het geluid tijdelijk onderdrukt is. Na 10 minuten wordt het alarm weer geactiveerd. Als er dan nog rookvorming is zal het alarmgeluid weer te horen zijn. Deze functie kan herhaaldelijk worden gebruikt.

• Als er vragen zijn over de oorzaak van een ALARM, ga ervan uit dat het alarm wordt veroorzaakt door een brand en evacueer onmiddellijk de woning.

• De rookmelder buiten bereik van kinderen houden.

• Bescherm tijdens (ver)bouwactiviteiten de rookmelder tegen stof. Bij afscher- ming verliest de rookmelder zijn functionaliteit. Onderhoud: De SA300 is feitelijk onderhoudsvrij. Alleen bij een erg sto󰀩ge ruimte dient de sensor kamer van de SA300 met een stofzuiger stofvrij worden gemaakt. CREËEREN EN PLANNEN VAN EEN VLUCHTROUTE:

• Maak een plattegrond en geef daarop alle deuren en ramen aan, geef meteen een vluchtroute aan. Op hoger gelegen verdiepingen kunnen bij ramen een touw of vluchtladder noodzakelijk zijn.

• Maak iedereen die in het huis woont vertrouwd met het geluid van het alarm en oefen het verlaten van het huis bij het horen van het alarm. Herhaal de oefening regelmatig.

• Verlaat het huis bij alarm meteen volgens uw vluchtplan. Iedere seconde telt; reageer dus snel. Als u niet direct rook of hitte voelt en de melder gaat toch af, zorg dan dat alle personen in het huis op een veilige plek zijn, voordat u gaat controle- ren.

• Open geen enkele binnendeur tijdens uw vlucht, zonder eerst te voelen aan het deuroppervlak of de deur warm aanvoelt; open die deur dan niet. Ook als er rook uit de kieren komt de deur niet openen. Kies dan een andere vluchtroute.

• Als de binnendeur koud is, zet dan uw schouder ertegenaan, doe de deur een klein stukje open en controleer of er hitte en rook in de ruimte aanwezig is. Wees voorbereid om de deur weer dicht te slaan in dat geval.

• Als er veel rook in de lucht zit, blijf dan laag bij de grond en adem ondiep door een liefst vochtige doek.

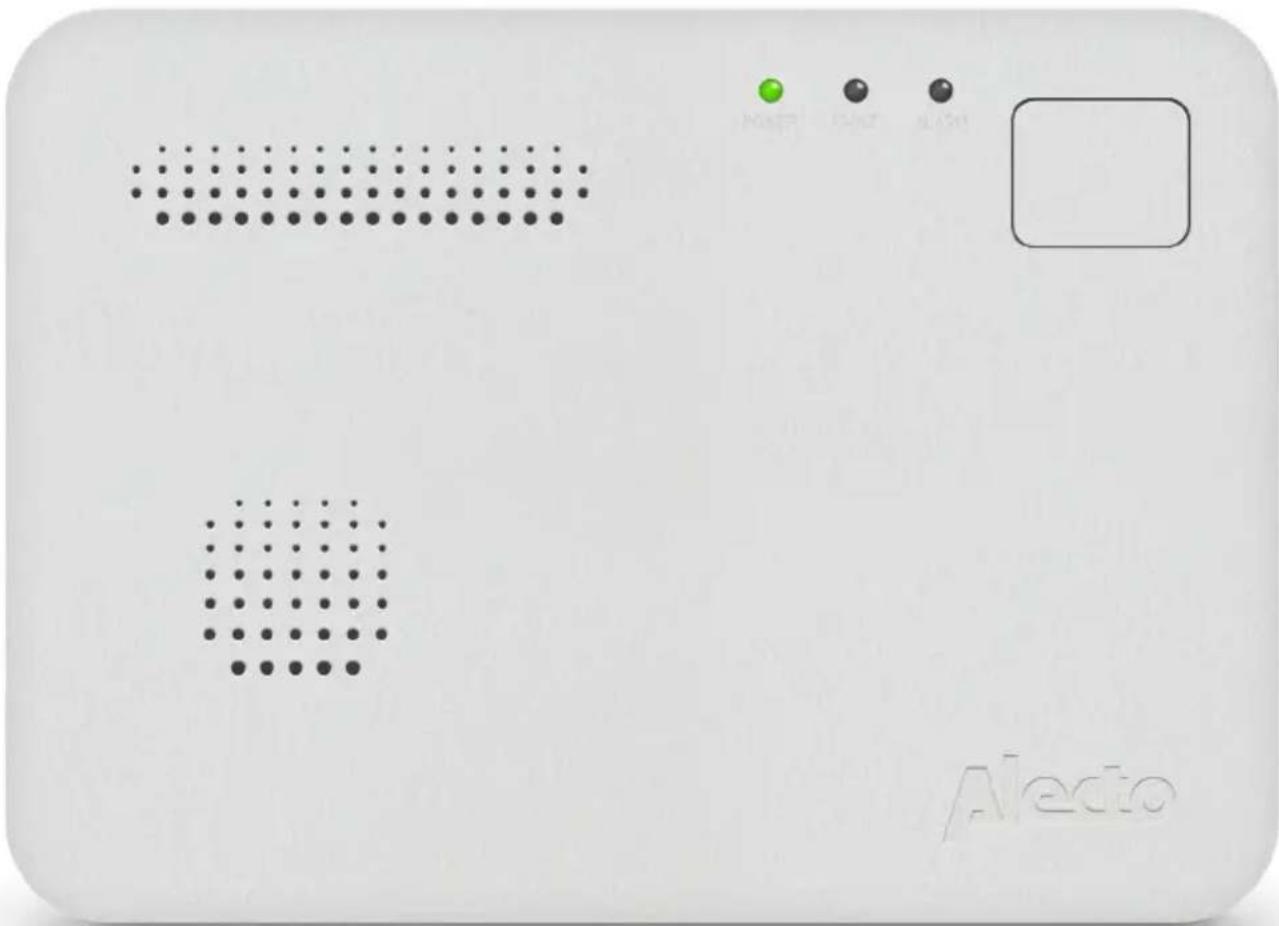

De COA1910 is een CO-melder, speciaal ontwikkeld om koolmonoxide in uw woonomgeving te detecteren. ALGEMEEN: Wat is koolmonoxide? Koolmonoxide, aangeduid met CO, wordt ook wel koolstofmonoxide genoemd. Het is een kleurloos, smaakloos, reukloos en giftig gas. LET OP het gaat hier om CO (koolmonoxide) en niet om CO2(kooldioxide of koolstofdioxide). U KUNT KOOLMONOXIDE NIET ZIEN, RUIKEN OF PROEVEN EN HET KAN FATAAL ZIJN. CO wordt uitgestoten als onderdeel van een warme gasmix en daardoor heeft het de neiging op te stijgen tot het afkoelt. Dit in tegenstelling tot CO2, dat zwaarder is dan lucht en zakt. Alle brandstoffen kunnen koolmonoxide produceren. Meest voorkomende CO-bronnen: De meest voorkomende bronnen van koolmonoxide zijn (defecte) gasapparaten die gebruikt worden voor:

• Voertuigen die in een aangrenzende garage draaien

• Verstopte schoorstenen, rookkanalen of open haarden

• Gereedschap met brandstofaandrijving

• Het gebruik van open vuur in een gesloten ruimte De COA1910 detecteert geen andere gassen dan CO-gas. Symptomen van koolmonoxidevergiftiging: Duizeligheid, vermoeidheid, zwakte, hoofdpijn, misselijkheid, overgeven, slaperigheid en verwarring. Iedereen is gevoelig voor het gevaar van koolmonoxide, maar deskundigen zijn het erover eens dat kleine kinderen, zwangere vrouwen en hun ongeboren baby’s, oudere mensen en mensen met hart- of ademhalingsproblemen het meeste risico lopen op ernstig letsel of zelfs overlijden. Elk jaar moet een erkend installateur uw verwarmingssysteem, ventilatiegaten, schoorsteen en rookkanalen inspecteren en reinigen. Belangrijk:

• Deze CO-melder is geen vervanging voor rook, vuur -of andere gasdetectors.

• De melder moet door een vakbekwaam persoon worden geïnstalleerd.

• Deze melder kan personen met speciale medische condities geen bescherming bieden.

• Deze melder kan mogelijk geen chronische gezondheidseffecten van koolmonoxide op het lichaam vermijden.

• Deze melder is geen vervanging voor de correcte installatie, gebruik en regelmatig onderhoud aan verbrandingsapparaten noch goede ventilatie in ruimtes waar deze apparaten worden gebruikt. GEBRUIKSAANWIJZING4

• Geadviseerd wordt om deze CO-melder elke maand te testen met behulp van de “TEST” toets op de CO-melder.

• Deze CO-melder geeft alleen alarm als er zich bij de sensor koolmonoxide bevindt. Het is dus mogelijk dat op eventueel andere plaatsen koolmonoxide is, maar het alarm niet afgaat.

• Als het alarm afgaat, wil dat zeggen dat er mogelijk gevaarlijke koolmonoxidegehaltes aanwezig zijn! Koolmonoxide kan dodelijk zijn!

concentratie Periode van inademen en symptomen 50PPM De maximale concentratie die een gezonde volwassenen kan doorstaan in 8 uur. 200PPM Na 2-3 uur, milde hoofdpijn, zwak gevoel, duizeligheid, misselijk 400PPM Binnen 1-2 uur, hoofpijn voorhoofd; na 3 uur, levensbedreigend. 800PPM Binnen 45 min, duizeligheid, misselijk, stuiptrekkingen; Verliezen van bewustzijn binnen 2 uur; Overlijden binnen 2-3 uur. 1600PPM Binnen 20 min. hoofdpijn, duizeligheid, misselijk; Overlijden binnen 1 uur. 3200PPM Binnen 5-10 min, hoofdpijn, duizeligheid, misselijk; Overlijden binnen 25-30 min. 6400PPM Binnen 1-2 min, hoofdpijn, duizeligheid, misselijk; Overlijden binnen 10-15 min. 12800PPM Overlijden binnen 1-3 min. Alarm Als de CO-melder afgaat is er mogelijk Koolmonoxide (CO) aanwezig waaraan u kunt komen te overlijden. Dit alarm mag u dus niet negeren. Bij alarm zal de rode ALARM LED snel 5 keer knipperen en 5 korte geluidssignalen geven. De alarm cyclus zal zich 3 keer per 10 seconden herhalen. Zodra de koolmonoxideconcentratie lager wordt dan 40PPM stopt het alarm. Als de CO concentratie hoger is dan 30PPM voor 60 minuten of 40PPM voor 40 minuten zal de lage CO concentratie waarschuwing klinken. Eens per 5 minuten zal 4 keer de rode alarm led knipperen en 4 korte geluiden klinken. Wat te doen wanneer het alarm afgaat:

1. Open deuren en ramen en ga direct naar buiten in de frisse lucht. Controleer of iedereen

het pand heeft verlaten.

2. Bel een erkend installateur om de verbrandingsbron (gas/olie gestookt apparaat), die

mogelijk de veroorzaker is van het CO alarm, te komen controleren op de juiste werking, staat van onderhoud en inspecties.

3. Ga pas weer naar binnen als de oorzaak is opgelost en het pand goed is geventileerd.

Het alarmgeluid kan tot 10 minuten worden uitgezet (Hush functie) door de TEST toets 3 seconden ingedrukt the houden (<200PPM). De tijd dat de hush functie actief is afhankelijk van de gemeten CO concentratie. De hush tijd neemt af naarmate de CO concentratie hoger is. Boven 200PPM is de hush functie niet mogelijk. Als de CO-concentratie zakt, zal het alarm uiteindelijk vanzelf stoppen. Druk tijdens de hush functie op de test knop om direct de hush functie uit te schakelen en het alarm hoorbaar te maken.5 Aanbevolen locaties voor montage van de COA1910 Algemeen

• Installeer de CO-melder op een plaats waarvandaan het alarm in slaapkamers gehoord kan worden.

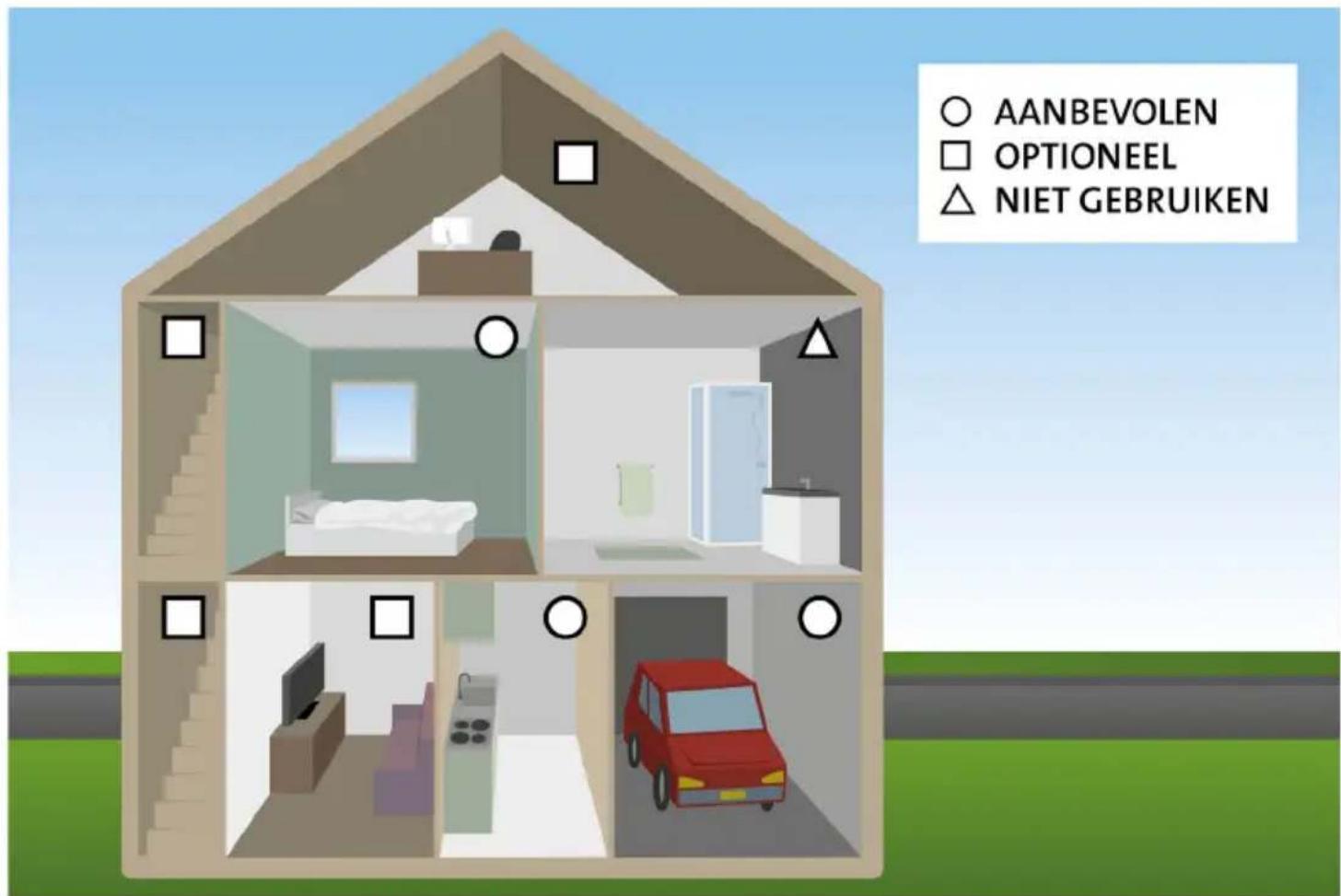

• Het wordt aanbevolen dat er bij een huis met meerdere verdiepingen op elke verdieping een CO-melder geïnstalleerd wordt.

• Installeer de CO-melder op een plaats waar, op eenvoudige wijze, de maandelijkse test kan worden uitgevoerd.

• Wij raden aan om in elke ruimte met een verbrandingstoestel een CO-melder te hangen bij de luchtuitvoer van het toestel. GEBRUIKSAANWIJZING6 In een ruimte zonder een verbrandingstoestel

• Installeer de CO-melder in ruimtes zonder verbrandingstoestellen bij voorkeur op ademhoogte.

• Installeer de CO-melder niet in een nok, een hoek van een kamer of op gewelfde plafonds of geveldaken.

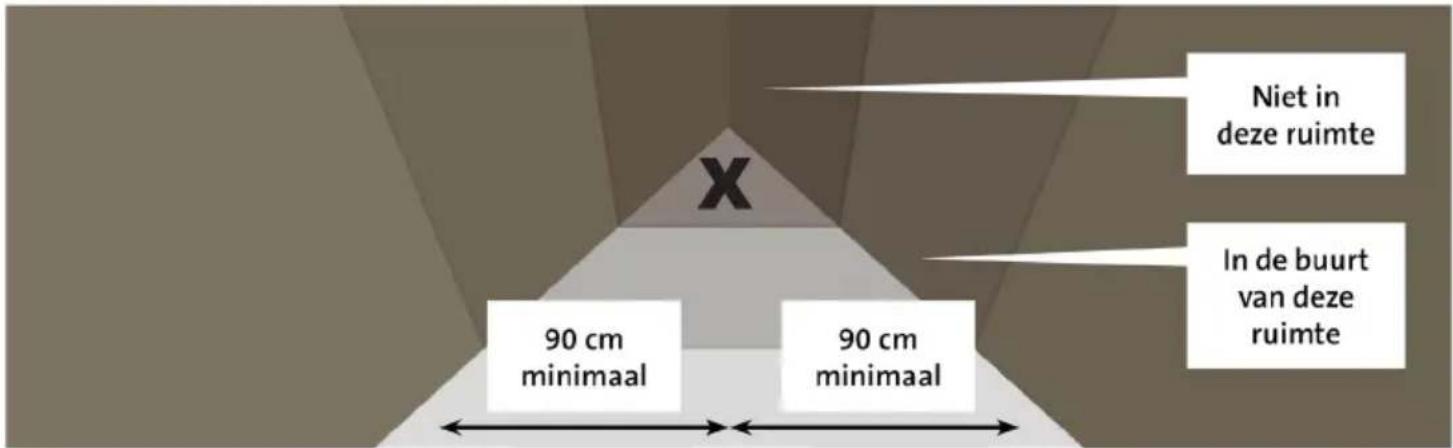

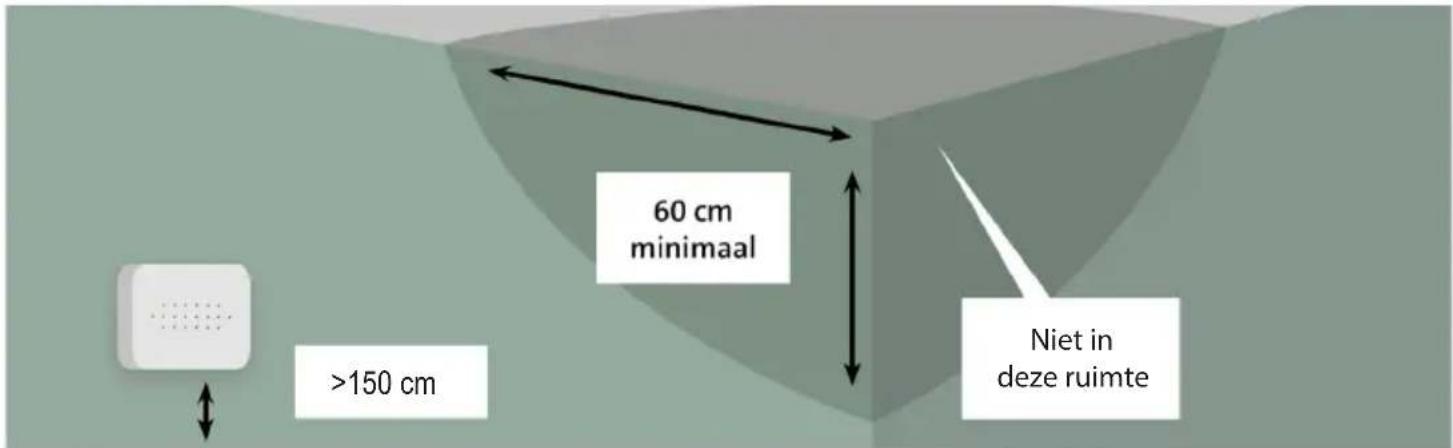

• Installeer de CO-melder 60 centimeter van omliggende muren en plafonds. Dode lucht ruimte Niet in deze ruimte In de buurt van deze ruimte 90 cm minimaal 60 cm minimaal 1,5 m 90 cm minimaal COA-29 KOOLMONOXIDE ALARMlees instructies.niet schilderen.lire les instructions.ne pas peindre.lesen Sie die Anleitung.nicht Färben.read instructions.do not paint.KOHLENMONOXIDMELDER DÉTECTEUR DE MONOXYDE DE CARBONE CARBON MONOXIDE ALARM TEST RESET TYPE B >150 cm7 In een ruimte met een verbrandingstoestel

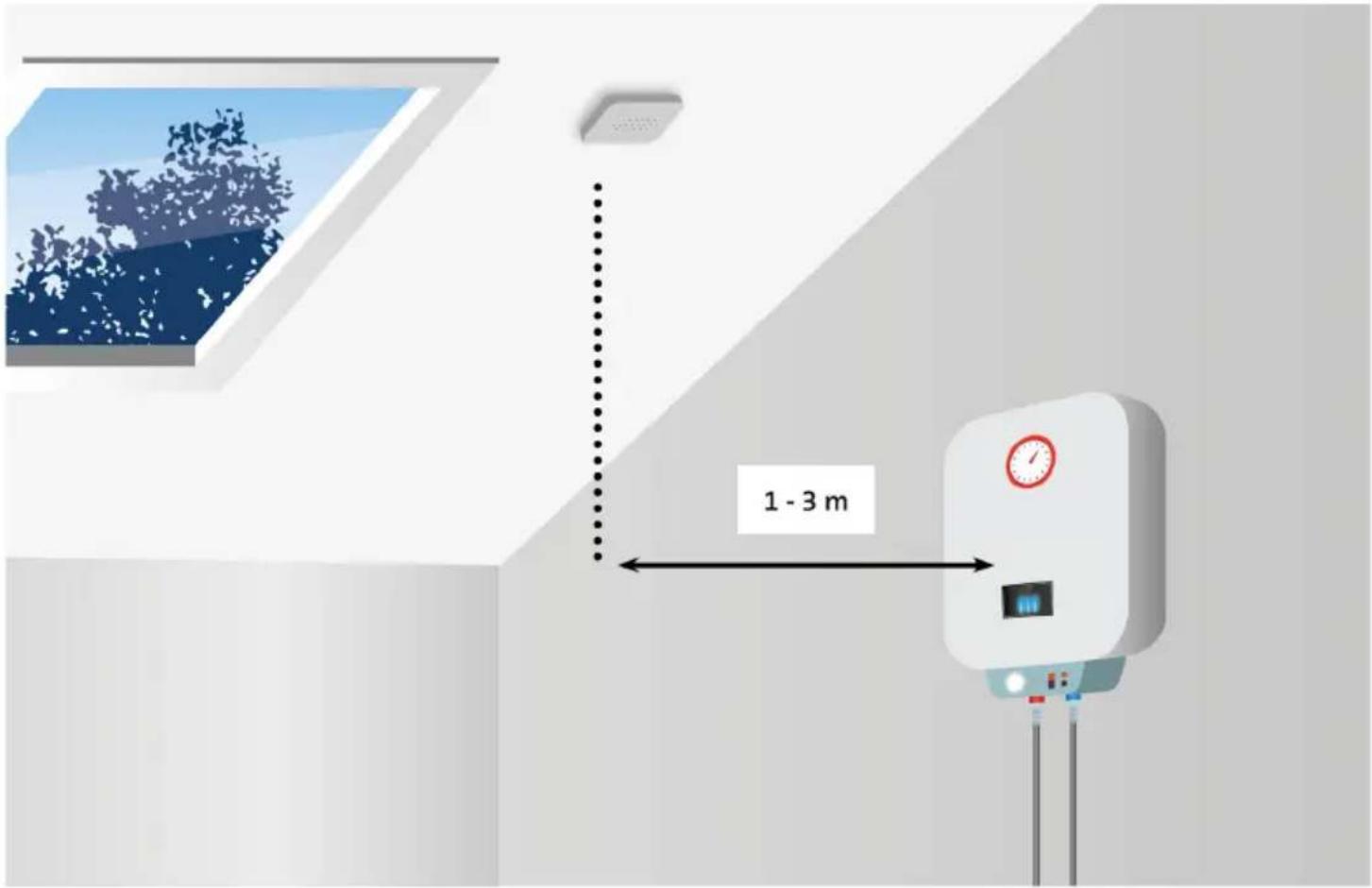

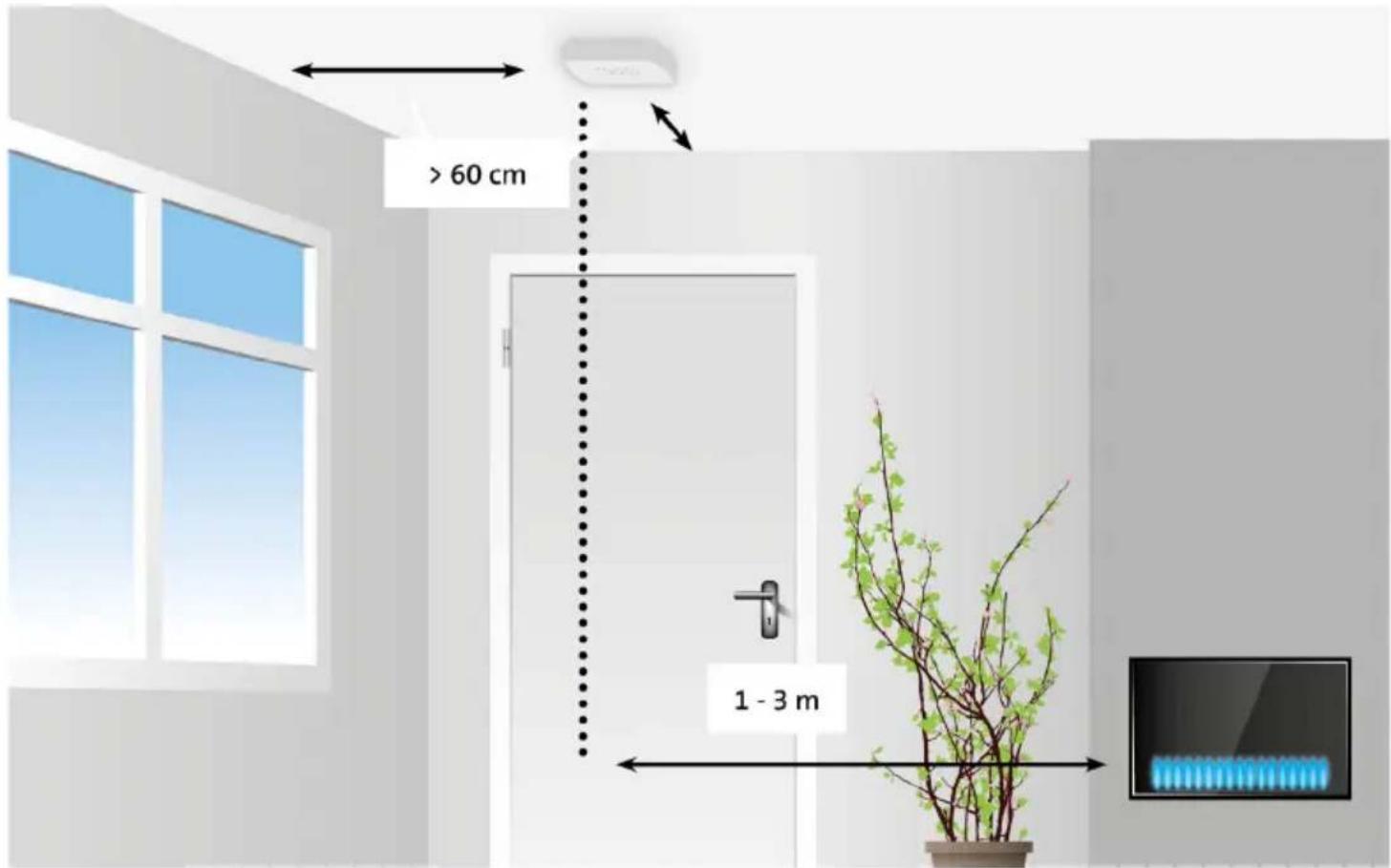

• Installeer de CO-melder 1 tot 3 meter van alle verbrandingstoestellen vandaan in de luchtstroom van het verbrandingstoestel.

• Installeer de CO-melder niet in een nok, een hoek van een kamer of op gewelfde plafonds of geveldaken.

• Instaleer de CO-melder in kleine ruimtes (<4m

) vlak buiten deze ruimte.

• Installeer de CO-melder 60 centimeter van omliggende muren. Installatie op zowel muren als het plafond is mogelijk in ruimtes met een verbrandingstoestel. GEBRUIKSAANWIJZING >60 cm8 In slaapkamers

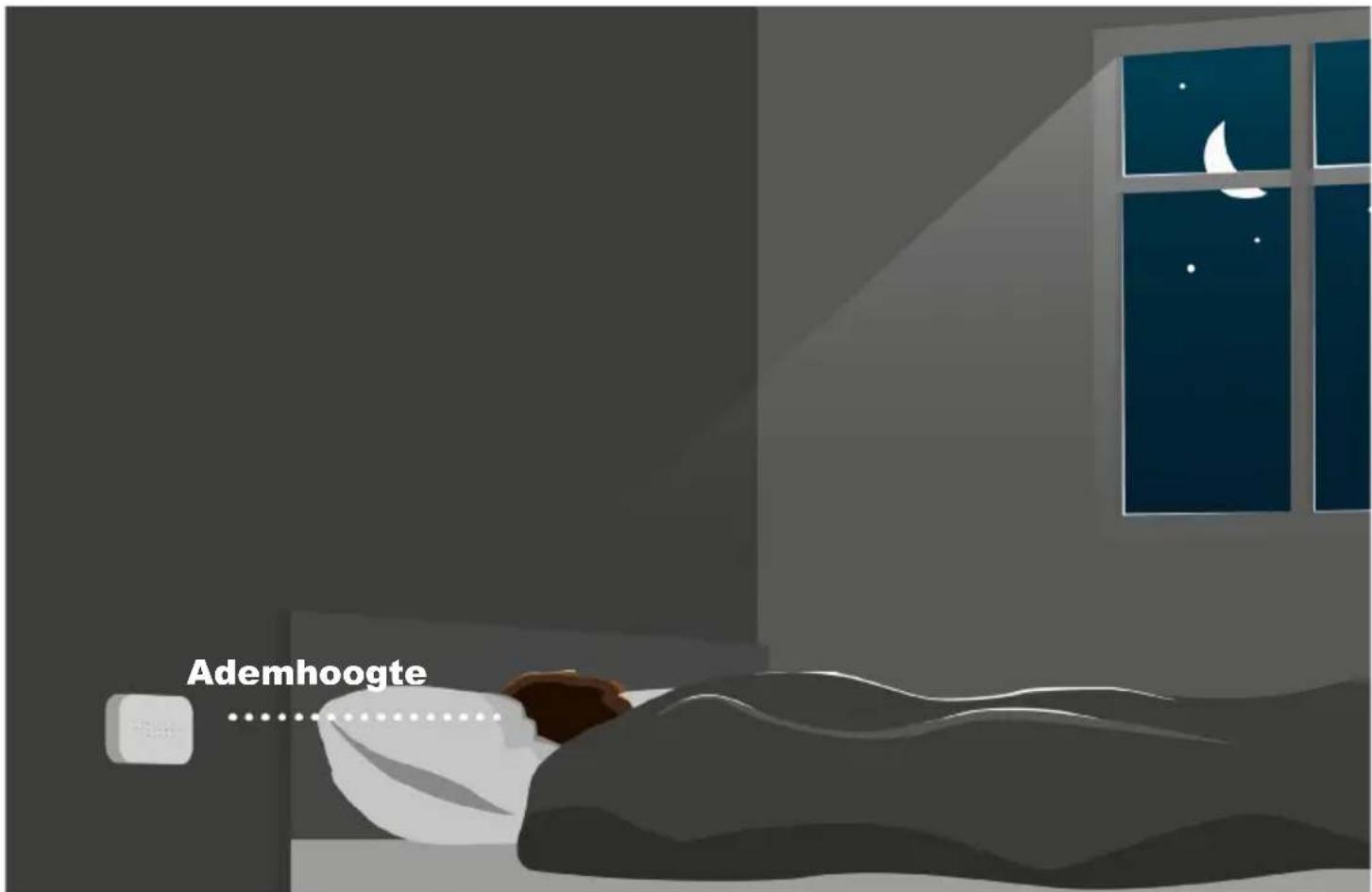

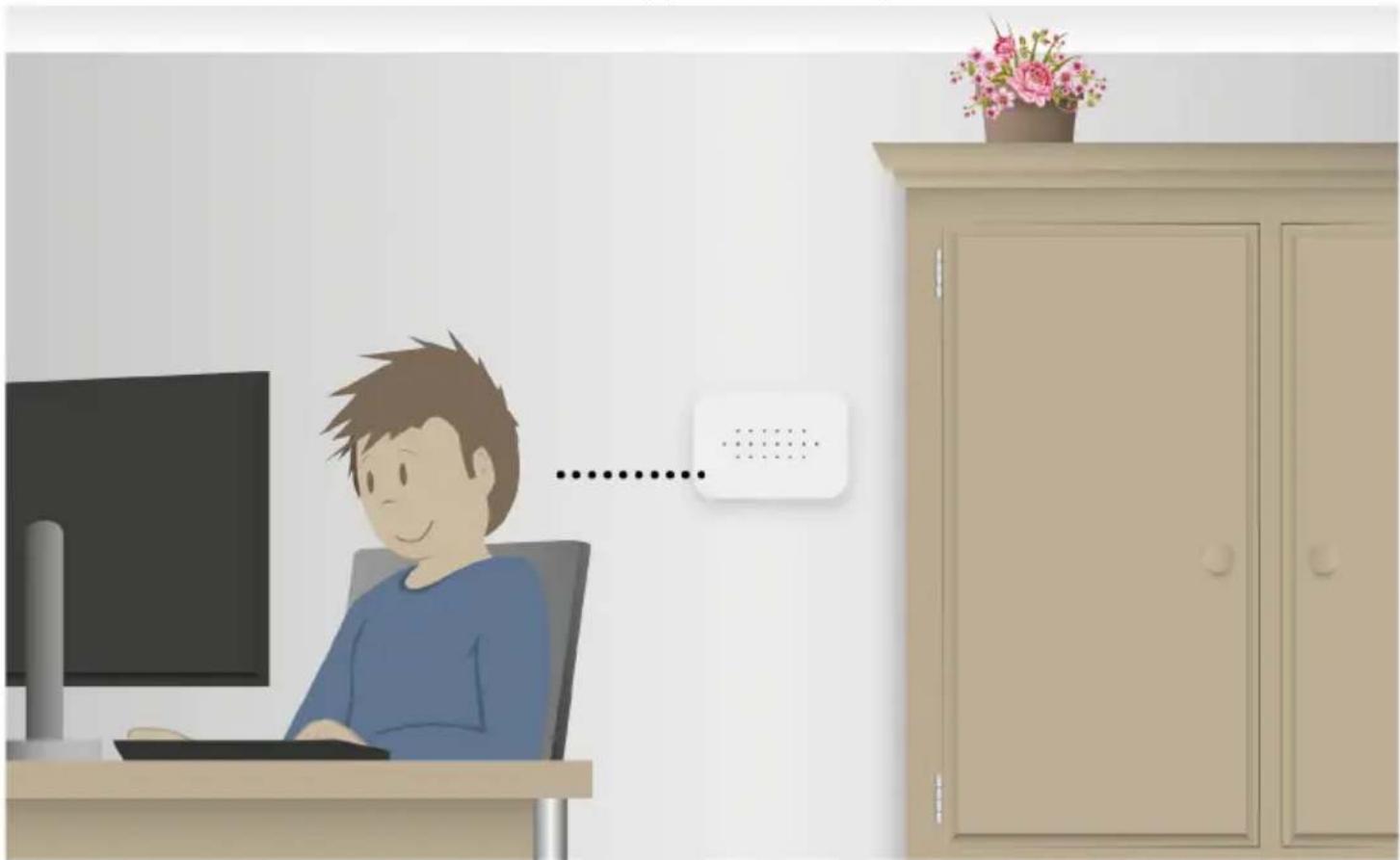

• Installeer de CO-melder in slaapkamers op ademhoogte tijdens het slapen.

• Installeer de CO-melder niet in een nok, een hoek van een kamer of op gewelfde plafonds of geveldaken. Ademhoogte9 VERMIJD DE VOLGENDE PLAATSEN VOOR MONTAGE:

• Installeer de CO-melder niet in turbulente lucht van plafondventilators.

• Installeer de CO melder niet in de buurt van ventilatieopeningen met frisse lucht.

• Installeer de CO melder niet in de buurt van deuren en ramen die naar buiten open gaan.

• InstalleerdeCOmeldernietindebuurtvanzeerstofge,vuileofvetteruimtes,zoals verwarmingsruimtes <4m

of bijkeukens. Stof, vet en huishoudelijke chemicaliën kunnen van invloed zijn op de sensor.

• Installeer de CO-melder minimaal 0,5 meter van gasontladingslampen (TL-halogeen) ivm elektronische ruis die voor vals alarm kan zorgen.

• Installeer de CO melder niet in vochtige en natte ruimtes, zoals de badkamer.

• Installeer de CO-melder niet op een plaats waar de temperatuur lager dan -10°C of warmer dan +45°C is.

• Installeer de CO-melder niet op een plaats waar de luchtvochtigheid hoger dan 93%RH is.

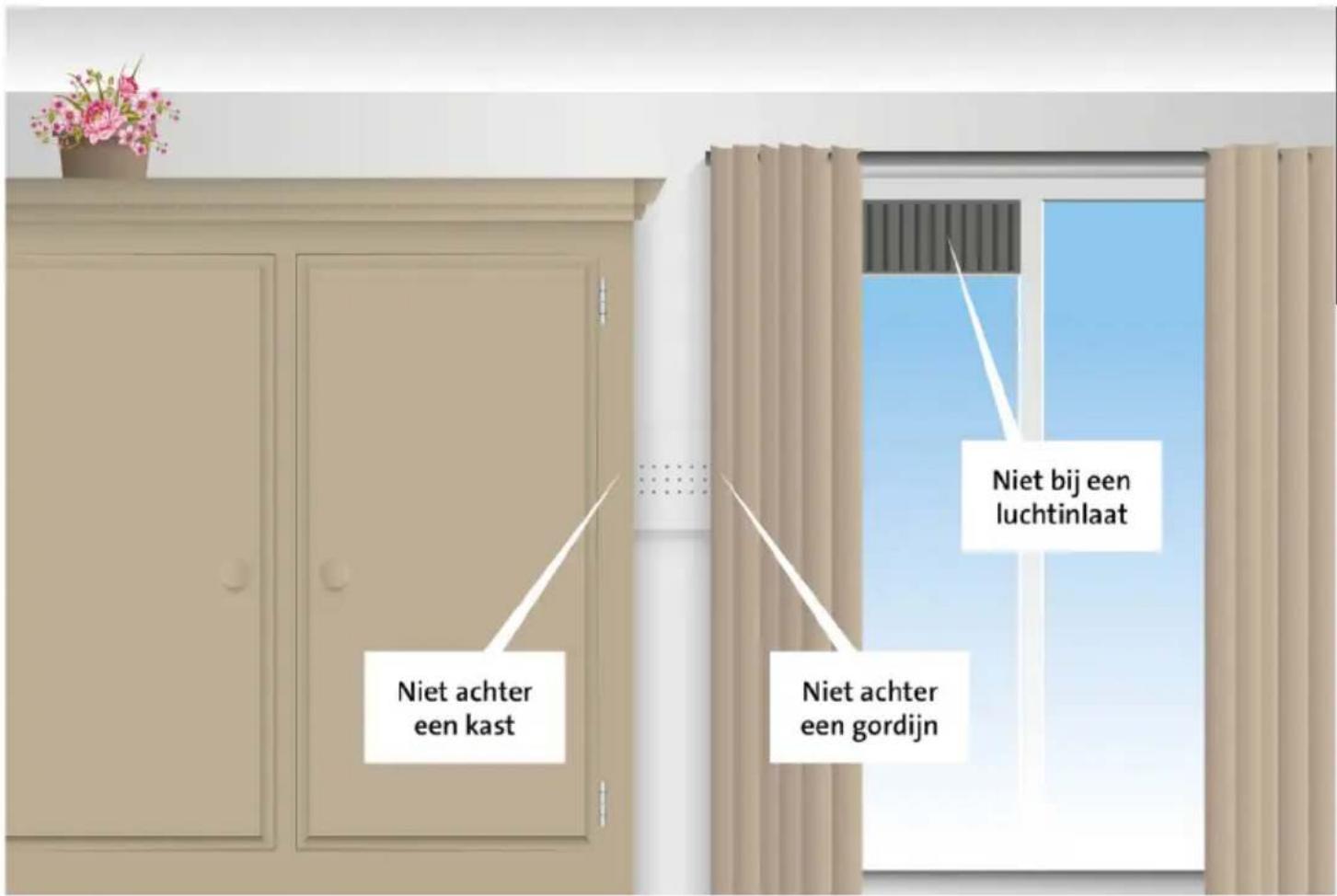

• Installeer de CO-melder niet achter gordijnen of meubels. Koolmonoxide moet de sensor kunnen bereiken zodat het koolmonoxide goed door de sensor waargenomen kan worden.

• Installeer de CO-melder nooit plat op een tafel of gelijksoortig oppervlak.

• Installeer de CO-melder niet in ruimtes waar gebruik wordt gemaakt van spuitbussen (haarspray, deo) GEBRUIKSAANWIJZING10 INSTALLATIE:

1. Plaats meegeleverde batterijen in de melder.

A. Draai de beveiligingspennen naar binnen. B. Plaats de 3 AA batterijen, rekening houdend met polariteit. (High Energy Alkaline batterijen 1,5V AA - LR6) C. De power, fault en alarm LED’s lichten 0.5 seconden op en de melder geeft een kort geluidssignaal.

2. Druk de vergrendeling uit de montageplaat.

3. Monteer de montageplaat op een geschikte locatie.

4. Maak hiervoor gebruik van de meegeleverde pluggen en schroeven.

5. Voer eventueel de éérste test uit door kort op de

test toets te drukken, zie ook paragraaf “Testen en reset”.

6. Vergrendel nu de montageplaat met de CO melder door de

vergrendeling bovenop in het gat te duwen totdat je een klik hoort.

7. De CO-melder is nu actief en vergrendeld.

1. Iedere 45 seconden licht de power LED even op ten teken dat de melder werkt.

2. Wanneer de melder iedere 60 seconden een korte bliep geeft en de gele “Fault” led knippert, dienen

de batterijen zo snel mogelijk te worden vervangen. Bij aanvang van deze waarschuwingen zal de melder nog 30 dagen stand-by werken of 4 minuten in alarm modus.

3. In de volgende tabel staat vermeld wanneer de melder alarm geeft.

CO-Concentratie GEEN ALARM voor ALARM voor 30 PPM 120 min. - 50 PPM 60 min. 90 min. 100 PPM 10 min. 40 min. 300 PPM - 3 min. Volgens EN50291 standaard.

4. Als er een alarm plaatsvindt zal deze automatisch uitgaan binnen 6 seconden nadat de CO

concentratie minder is dan 40PPM.

5. Het alarmgeluid kan max 10 minuten worden uitgezet door de TEST toets 3 seconden ingedrukt te

6. De melder zal automatisch elke 180 seconden een fout-inspectie uitvoeren.

TESTEN: Wanneer de CO-melder onder normale omstandigheden werkt dient de sensor en de sirene minimaal iedere maand te worden getest. Druk op de “TEST” toets. “POWER”, “FAULT” en “ALARM” LED lichten op. Daarna geeft de melder 5 piepjes binnen 10 seconden en tevens licht de rode “ALARM” LED op. Alles is nu ok. Als de sensor een foutmelding geeft zal de gele LED “FAULT” 2 x oplichten en 2 x piepjes geven per minuut. STIL ZETTEN ALARM (HUSH FUNCTIE): Soms kan het alarm afgaan door invloed van omgevingsfactoren. Bijvoorbeeld door rook met bepaalde concentraties koolmonoxide of andere chemische gassen. Wanneer de CO waarde lager is dan 200PPM kan je op de “TEST” toets drukken. Het alarm zal stoppen en de melder controleert de CO waarde direct opnieuw. Wanneer de concentratie hoger is dan 200PPM is het onmogelijk het alarm te stoppen. - AA + + AA - - AA +

De rode LED knippert 8 keer per seconden- en het geluidsignaal stopt max 10 minuten. Wanneer na max 10 minuten de concentratie nog steeds boven 200 PPM is zal het alarm wederom activeren. Druk tijdens de hush functie op de test knop om direct de hush functie uit te schakelen en het alarm hoorbaar te maken. LED INDICATIE: Rode LED Alarm, Koolmonoxide aanwezig Gele LED Sensor probleem Groene LED Normale werking, iedere 45 seconden knippert de groene Power LED BATTERIJ INFORMATIE INDICATIE:

1. Iedere 45 seconden wordt de batterij automatisch gecontroleerd.

2. Iedere 45 seconden licht de groene LED even op zolang de totale batterijspanning boven 3,6 Volt is.

Dit betekent dat de batterijscapaciteit in orde is. Wanneer de batterijspanning onder de 3,6 Volt komt zal 1 keer per minuut de gele “Fault” 1x LED kort oplichten tevens een 1x bliep hoorbaar zijn. Nu dienen de batterijen zo snel mogelijk te worden vervangen. Gebruik High Energy Alkaline batterijen ( 3 x LR6 / 1,5V AA). Oplaadbare batterijen zijn niet geschikt. De meegeleverde batterijen gaan ongeveer 24 maanden mee voordat deze leeg zijn. OORZAKEN FOUTMELDING: Een foutmelding kan veroorzaakt worden door een printbreuk, defecte sensor of defecte elektronische onderdelen. FOUTMELDING DOOR CHEMISCHE GASSEN: Wanneer vluchtige chemische gassen, bv alcohol, de oorzaak zijn voor foutdetectie kan dit worden hersteld door de melder uit te zetten en deze voor 24 uur in frisse lucht te leggen. Hierdoor hersteld de sensor. Mochtdefoutnietzijnverholpennadeze24uurdanisdemelderdenitiefdefectendientteworden vervangen. Repareer de melder niet zelf, maar laat deze alleen repareren door de importeur. Wanneer het alarm is vervuild en beschadigd door een hoge concentratie chemische gassen, kan de sensor worden aangetast. Dit zal leiden tot een tijdelijke fout of permanente schade. Als de melder afgaat en u kunt een chemisch gas ruiken, kan dit de oorzaak zijn. Koolmonoxide is een kleurloos en reukloos gas. Chemische gassen hebben een geur. De volgende stoffen en gassen kunnen ervoor zorgen de melder verkeerd af gaat of defect raakt: methaan, propaan, iso butaan, etheen, ethanol, alcohol, iso propanol, benzeen, tolueen, azijnzuur, ether, waterstof, hepatische gas, zwaveldioxide, aerosol, drijfgas, alcohol voorbereiding, verf, verdunner, dissolvant, hechtingsmiddel, shampoo, aftershave balsem, parfum, auto uitlaat (koude start) en sommige schoonmaakmiddelen. ONDERHOUD: Om uw CO-melder in goede staat te houden, dient u de volgende eenvoudige stappen te volgen:

• Controleer één keer per maand of het alarm goed werkt door op de testknop te drukken.

• Reinig de CO-melder één keer per maand met de stofzuiger of met een zachte doek of borstel om overtollig stof te verwijderen.

• Controleer regelmatig of de batterijen niet zijn beschadigd, uitgelopen of verroest zijn.

• Vertel kinderen dat ze nooit met de CO-melder mogen spelen.

• Waarschuw kinderen voor de gevaren van koolmonoxidevergiftiging.

• Gebruik nooit afwasmiddelen of andere oplosmiddelen om de CO-melder te reinigen.

• Spuit geen luchtverfrissers, haarlak of andere spuitbussen in de buurt van de CO-melder.

• Verf de CO-melder niet. Verf dekt de ventilatieopeningen af waardoor de sensor geen CO meer waar GEBRUIKSAANWIJZING12 kan nemen.

• Demonteer, repareer of wijzig het product niet zelf; er is een hoog risico dat deze dan niet meer correct of betrouwbaar functioneert. VERVANGEN BATTERIJ: Verwijder de batterijdeksel op de achterzijde van het toestel door de deksel van het product af te schuiven, u heeft nu toegang tot de batterijen. Verwijder de batterijen uit het toestel en verwissel deze met 3x nieuwe High Energy Alkaline batterijen 1,5V AA - LR6, let hierbij op dat de batterijpolen overeenkomen met de instructies in het batterijvak. VERVANGEN SENSOR: De sensor heeft een levensduur van 10 jaar. Na 10 jaar dient u het complete product te vervangen, de sensor zelf is niet omwisselbaar. Als een gele LED al binnen 10 jaar oplicht, ook al heeft u de batterij opnieuw aangesloten of vervangen, volg dan de instructies in de paragraaf “foutmelding door chemische gassen”. Als de gele “FAULT” LED 3x oplicht en er 3 pieptonen per minuut klinken, moet het hele product worden vervangen. Dit is de End of life warning. SPECIFICATIES: Voeding: 3 x LR6, 1,5V AA high energy Alkaline batterijen Gevoeligheid en tijd: 30ppm, alarm wordt niet geactiveerd binnen 120 minuten 50ppm, geeft alarm binnen 60~90 minuten 100ppm, geeft alarm binnen 10~40 minuten 300ppm, geeft alarm binnen 3 minuten stand-by stroom: <15µA stroom bij alarm: <65mA Geluidsdruk bij alarm: >85dB (3m afstand) omgevingsomstandigheid tijdens gebruik: -10~+45°C, 0~93% luchtvochtigheid. Type: Type B (niet gecontroleerde uitgang) MILIEU: Uitgewerkte batterijen niet weggooien maar inleveren bij uw plaatselijk depot voor Klein Chemisch Afval (KCA). Op het einde van de levenscyclus van het product mag u dit product niet bij het normale huishoudelijke afval gooien, maar moet u het naar een inzamelpunt brengen voor de recycling van elektrische en elektronische apparatuur. VERKLARING VAN PERFORMANCE: De verklaring van conformiteit is beschikbaar op onze website: http://DOC.hesdo.com/COA1910-DOC.pdf13
