BEDIENUNGSANLEITUNG SDX10 ALECTO

Alle brandstoffen können koolmonoxide produceren.

FOUTMELDING DOOR CHEMISCHE GASSEN:

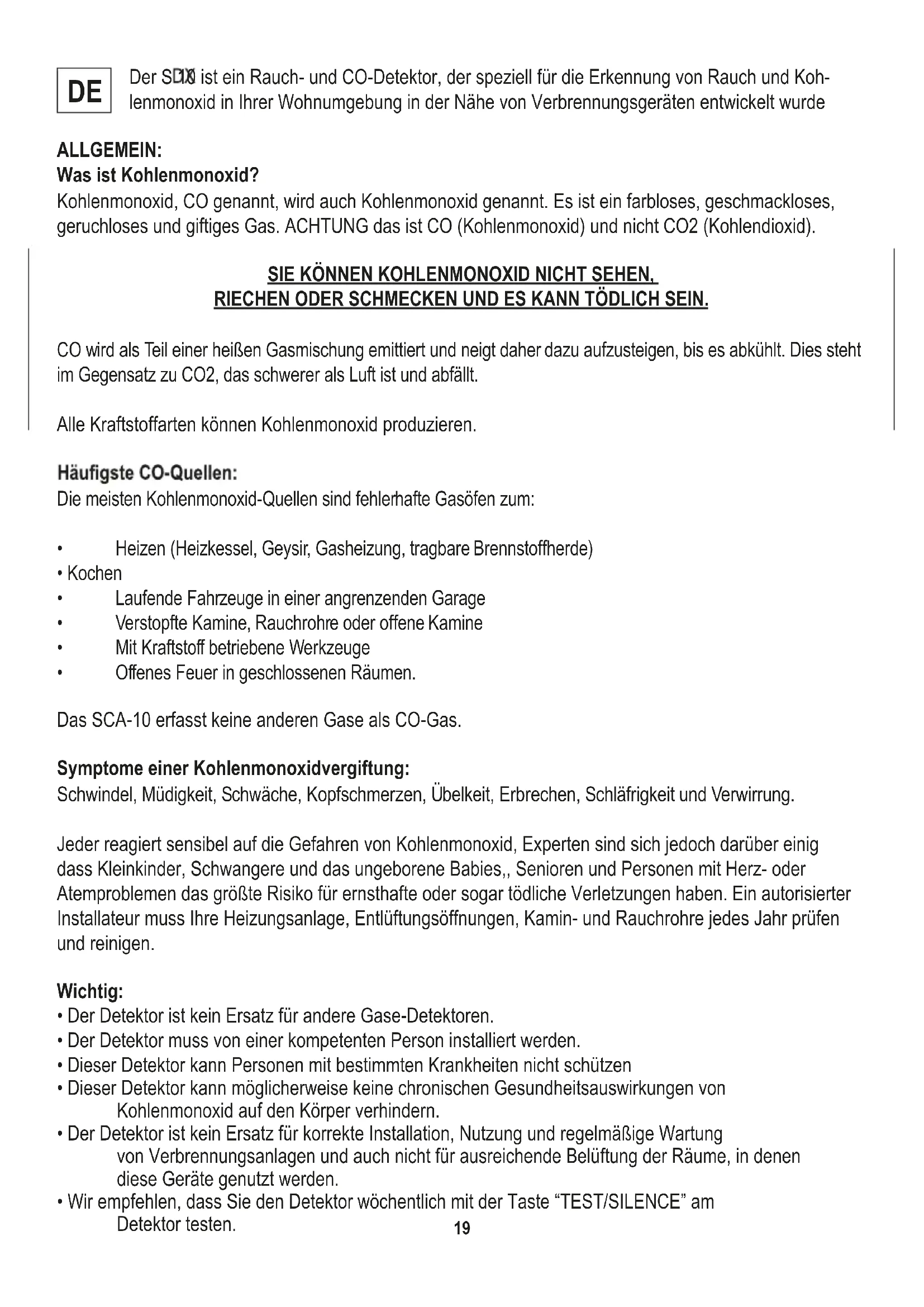

Was ist Kohlenmonoxid?

Kohlenmonoxid, CO genannot, wird auch Kohlenmonoxid genannot. Es ist ein farblosses, geschmacklosses, geruchlosses und giftinges Gas. AchtUNG das ist CO (Kohlenmonoxid) und nicht CO2 (Kohlendioxid).

SIE KÖNNEN KOHLENMONOXID NICT SEHEN, RIECHEN ODER SCHMECKEN UND ES KANN TÖDLICH SEIN.

CO wird als Teil einer halten Gasmischung emittiert und neigt dazu aufzusteigen, bis es abkühlt. Dies steht im Gegensatz zu CO2, das schwerer als Luft ist und abfällt.

Alle Kraftstoffarten können Kohlenmonoxid produzieren.

Häufigste CO-Quellen:

Die meisten Kohlenmonoxid-Quellen sind fehlerhafte Gasöfen zum:

Heizen (Heizkessel, Geysir, Gasheizung, tragbare Brennstoffherde)
Kochen
Laufende Fahrzeuge in einer angrenzenden Garage
Verstopfte Kamine, Rauchrohre oder offene Kamine
Mit Kraftstoff betriebene Werkzeuge
- Offenes Feuer in geschlossenen Räumen.

Das SCA-10 erfasst keine anderen Gase als CO-Gas.

Symptome einer Kohlenmonoxidvergiftung:

Schwindel, Müdigkeit, Schwäche, Kopfschmerzen, Übelkeit, Erbrechen, Schlafigkeit und Verwirrung.

Jeder reagiert sensibel auf die Gefahren von Kohlenmonoxid, Experten sind sich jedoch darüber einig dass Kleinkinder, Schwangere und das ungeborene Babies., Senioren und Personen mit Herz- oder Atemproblemen das große Risiko für ernsthafte oder)sagar tõdliche Verletzungen haben. Ein autorisierter Installateur muss ihre Heizungsanlage, Entlüftungsöffnungen, Kamin- und Rauchrohre jeder Jahr prufen und reinigen.

Wichtig:

• Der Detektor ist kein Ersatz für andere Gase-Detektoren.
• Der Detektor muss von einer kompetenten Person installiert werden.
• Dieser Detektor kann Personen mit bestimmten Krankheiten nicht schätzen
• Dieser Detektor kann möglicherweise keine chronischen Gesundheitsauswirkungen von Kohlenmonoxid auf den Körper verhindern.
• Der Detektor ist kein Ersatz für korrekte Installation, Nutzung und regelmäßige Wartung von Verbrennungsanlagen und auch nicht für ausreichende Belüftung der Räume, in denen diese Geräte genutzt werden.

• Wir empfehlen, dass Sie den Detektor wochentlich mit der Taste "TEST/SILENCE" am Detektor testen. 19

• Dieser Detektor gibt nur dann einen Alarm aus, wenn er an seinem Sensor Kohlenmonoxid erkennt. Daher kann Kohlenmonoxid woanders präsent sein und der Alarm eront nicht.

• Wenn der Alarm ertönt, ist mögliches schädliches Kohlenmonoxid vorhanden! Kohlenmonoxid kann tõdlich sein!

CO-Konzentration	Dauer der Einatmung und Symptome
50PPM	Die maximale Konzentration, die ein gesunder Erwachsener in 8 Stunden aushalten kann.
200PPM	Nach 2-3 Stunden leichte Kopfschmerzen, Gefühl der Schwäche, Schwindel, Übelkeit
400PPM	Innerhalb von 1-2 Stunden Schmerzen in der Stirn; nach 3 Stunden lebensbedrohlich.
800PPM	Innerhalb von 45 Min. Schwindel, Übelkeit, Krämpfe; Bewusstlosigkeit innerhalb von 2 Stunden; in 2-3 Stunden tölich.
1600PPM	Innerhalb von 20 Minuten Kopfschmerzen, Schwindel, Übelkeit; in 1 Stunde tölich.
3200PPM	Innerhalb von 5-10 Minuten Kopfschmerzen, Schwindel, Übelkeit; in 25-30 Min. tölich.
6400PPM	Innerhalb von 1-2 Min. Kopfschmerzen, Schwindel, Übelkeit; in 10-15 Min. tölich.
12800PPM	In 1-3 Min. tölich.

Alarm

Wenn der Detektor den Alarm ausgibt, kann Kohlenmonoxid (CO) vorhanden sein, was tõdlich sein kann. Daher ignorieren Sie niemals diesen Alarm.

Bei einem aktiven Alarm leuchtet die rote LED auf und es werden Pieptone ausgegeben. Wenn sich der Rauch auflös oder die Kohlenmonoxidkoncentration unter 40PPM sinkt, stoppt der Alarm.

Was zu tun ist, wenn der Alarm ertont:

1. Öffnen Sie Türen und Fenster und gehen Sie sofort an die frische Luft. Überprüfen Sie, ob alle das Gebäude verlassen haben.
2. Rufen Sie einen offiziellen Installateur an, der die richtige Funktion und den Wartungsstatus der Verbrennungsequelle (Gas- oder olbetriebene Geräte) inspi Ziert, die der Grund für den Alarm sein könnte..
3. Gehen Sie nur dann in das Gebäude zurück, wenn die Ursache behoben und das Gebäude gut geluftet ist.

Der Alarmton kann durch Drücken der Taste "TEST/SILENCE" ausgeschaltet werden. Bei der CO-Erkennung ist es unwilling, den Alarm zu stoppen.

ACHTUNG:

Für optimalen Betrieb sollen den Rauchmelder an der Decke montieren. Beachten Sie auch die Installationsanweisungen. Falls eine Deckemontage nicht möglich ist, sollen den Rauchmelder in der Mitte einer Wand positionieren. Der Installationsort muss sich im natürlichen Luftstrom des Raums befinden und frei von Seitenwänden und Neigungen sein.

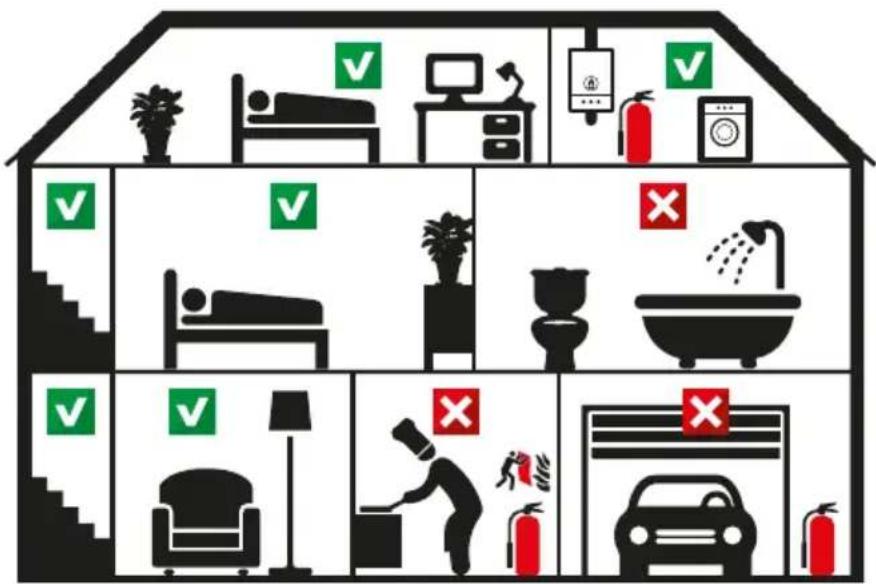

Empfohlende positionierung fur den SAllgemein

• Installieren Sie den Detektor an einem Ort, wo Sie den Alarm in Schlafzimmern horen können.
• Installieren Sie den DetECTOR an einer Stelle, wo die wöchentliche Prüfung, einfach, durchgeführt werden kann.
• Wir empfehlen, die Kombianzeige nur in Bereichen einzusetzen, in denen eine Verbrennungsvorrichtung vorhanden ist - so kann sich CO un Rauch schnell an die Decke bewegen.

Empholen

X Nicht benutzen

AUCH ERHÄLTLICH

Feuerlöscher Lorschdecke

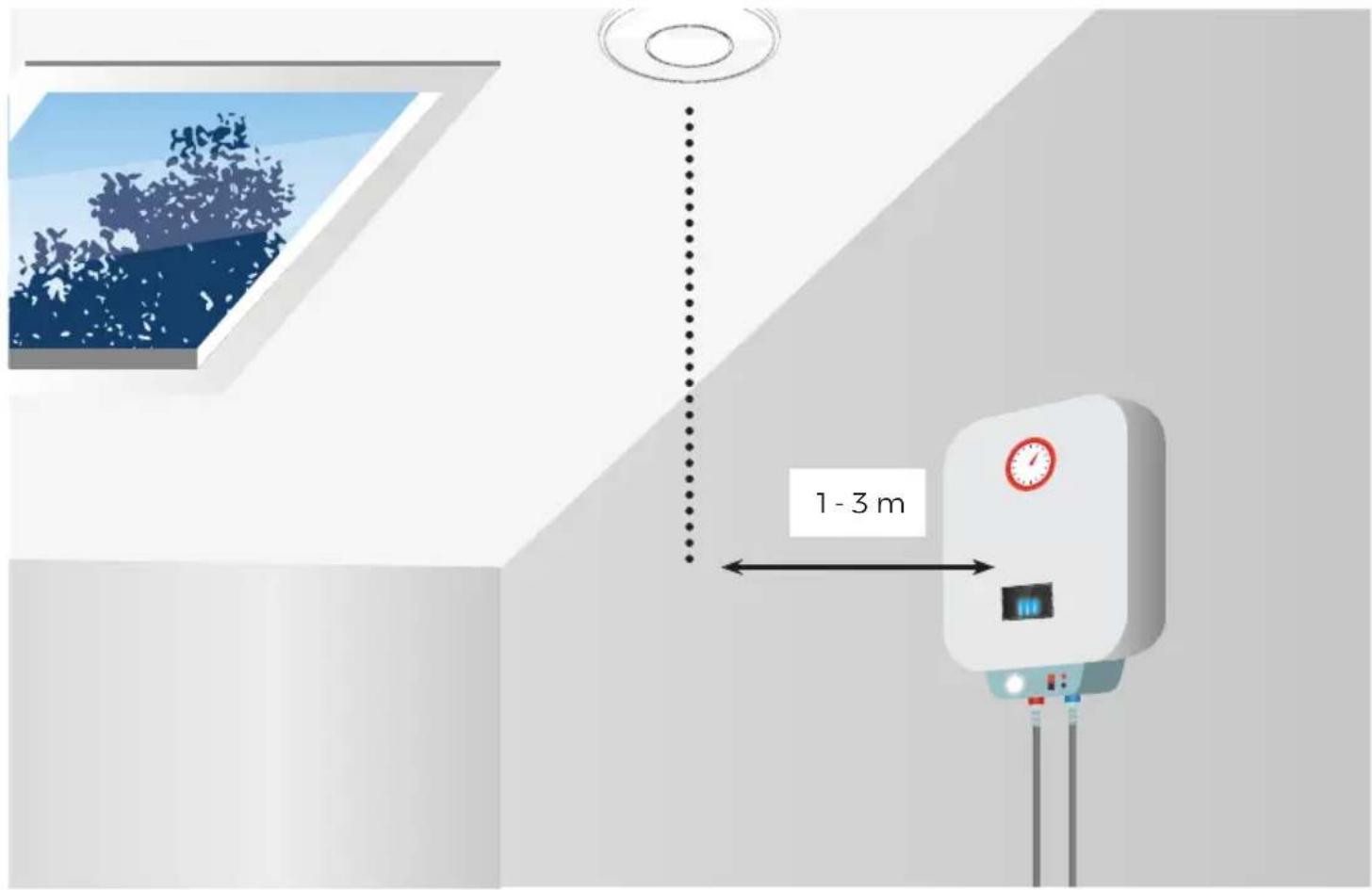

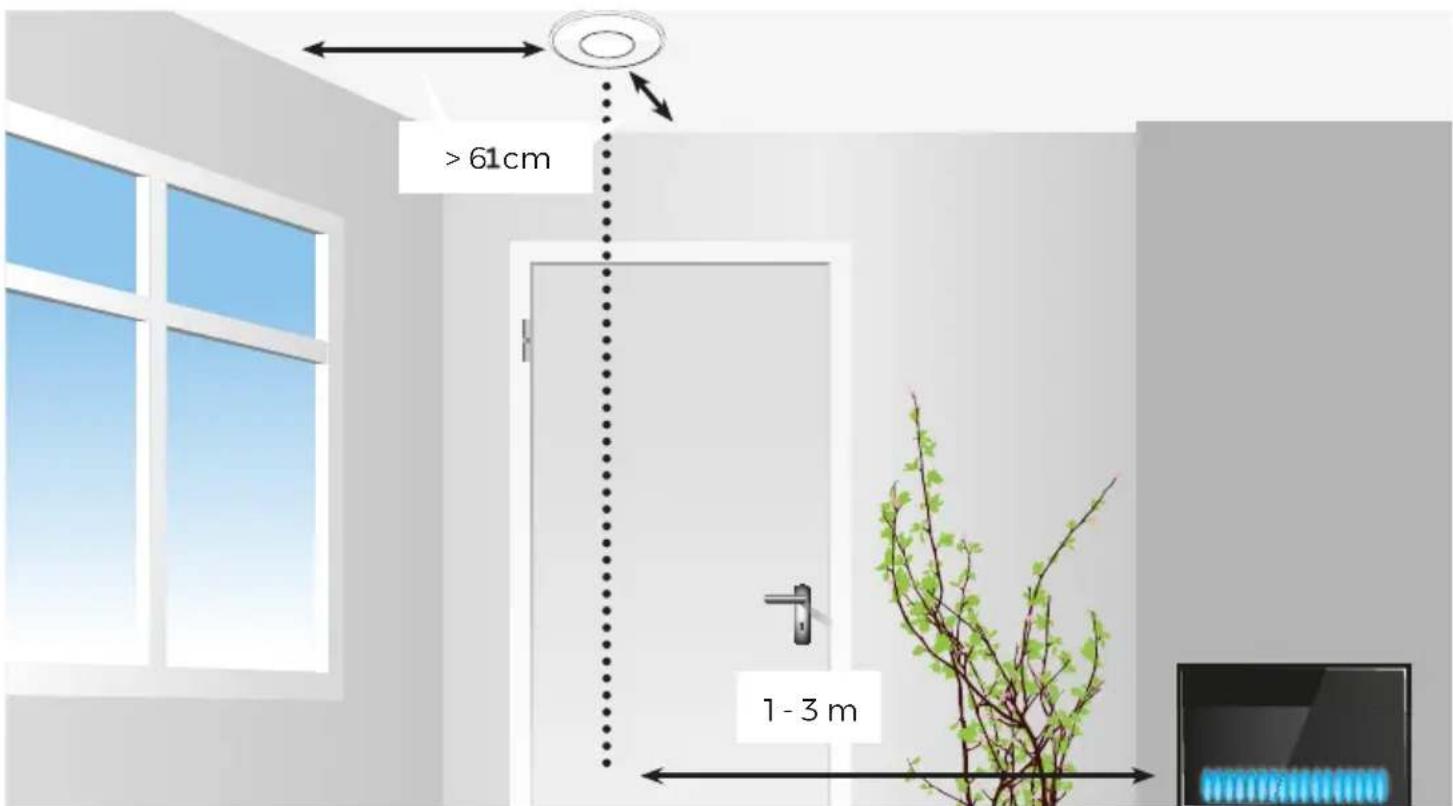

In Räumen mit offene Verbrennungsgeräte

• Installieren Sie den Detektor 1 zum 3 m zu Verbrennungsgeräten, innerhalb des Luftstroms des Verbrennungsgeräts..

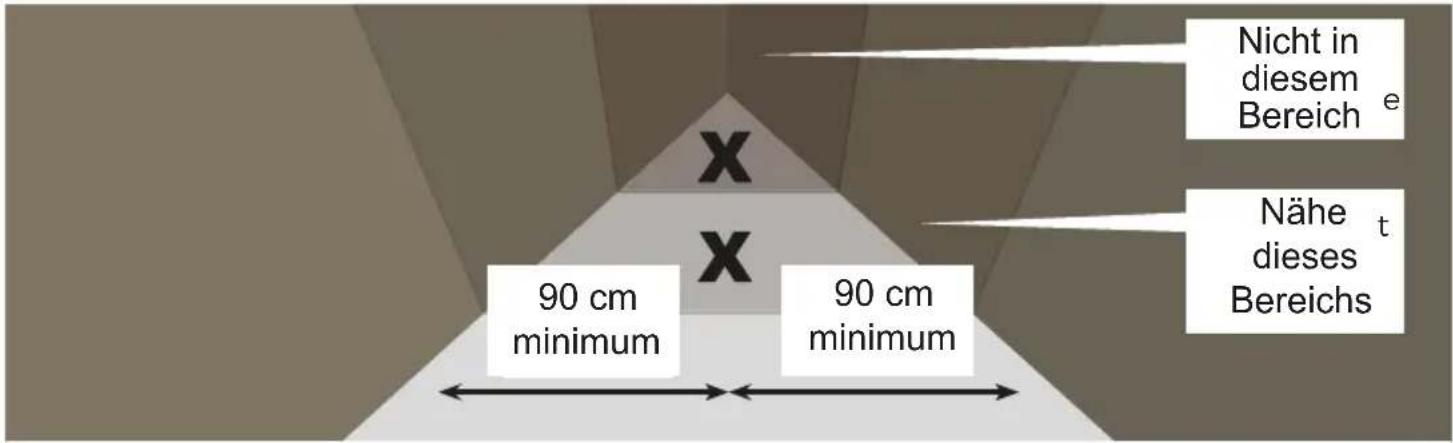

  Installieren Sie den Detektor nicht auf . Dachfirste, Deckengewölbe oder Vordacher
• Bei kleineren Räumen (< 4m^3) sollte der Detektor außerhalb dieser Räume installiert werden.

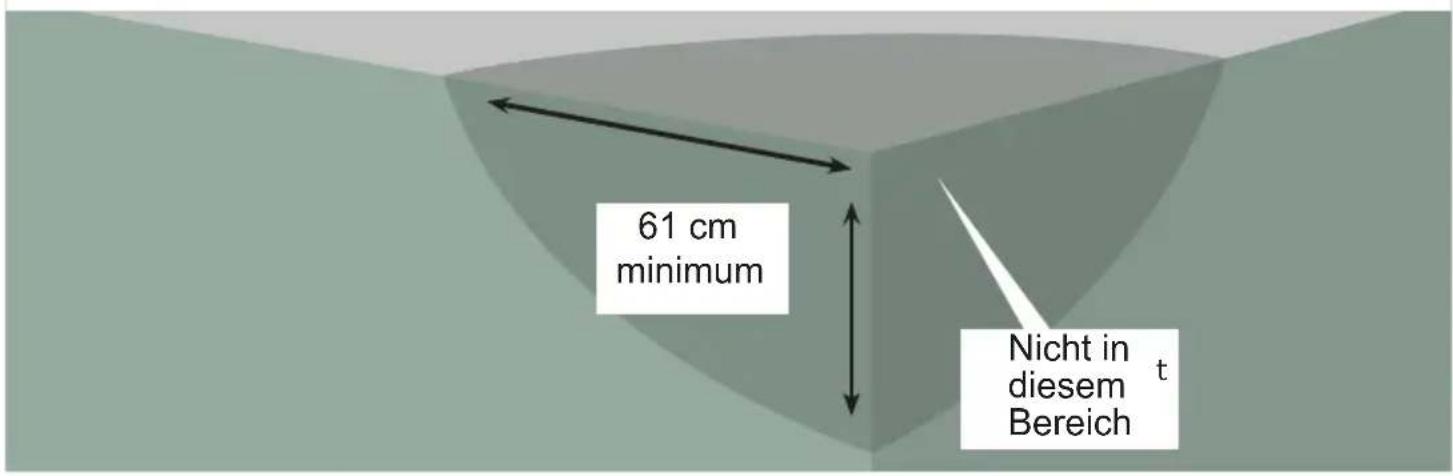

• Installieren Sie den Detektor 61 Zentimeter von umgebenden Wänden und Decken. Es wird empfohlen, die Räume mit einer Verbrennungseinheit an der Decke zu installieren.

VERMEIDEN SIE FOLGENDE STEllen FÜR DIE INSTALLATION:

• Installieren Sie den Detektor niemals in turbulenter Luft von Deckenventilatoren.
  Installieren Sie den Detektor niemalsiben Beluftungsöffnungen mit frischer Luft
• Installieren Sie den Detektor niemals in der Nähe von Turen und Fenstern, die nach außen geöffnet werden.
• Installieren Sie den Detektor niemals in der Nähe von extrem staubigen, schmutzigen oder fettigen Räumen, wie z.B. Speisekammern fern. Staub, Fett und Haushaltschemikalien können den Sensor beeinträchtigen.
• Installieren Sie den Detektor mindestens 0,5m von Gasentladungslampen (Halogen) entfernt, weil elektronische Interferenzen zu Fehlalarmen führen können.
  Installieren Sie den Detektor niemals in feuchten und nassen Räumen fern, wie z.B Badezimmer.
• Installieren Sie den Detektor niemals in Räumen mit Temperaturen unter 0^ oder über 40^ .
• Installieren Sie den Detektor niemals in Räumen mit einer Luftfeuchtigkeit über 93% LF.
• Installieren Sie den Detektor niemals hinter Vorhängen oder Möbeln. Kohlenmonoxid und Rauch muss den Sensor erreichen können, um sicherzustellen, dass der Sensor Kohlenmonoxidmengen oder Rauch richtig erkennen kann.
  Installieren Sie den Detektor niemals flach auf einen Tisch oder eine ahnliche Oberfläche.
• Installieren Sie den Detektor niemals in Räumen gebrauch gemacht wird von Spraydosen (Haarspray, Deo)

INSTALLATION:

1. Installieren Sie die Befestigungspatte an einer geeigneten Stelle
2. Brauchen Sie die Dübel und Schrauben (inklusiv.).
   3.Jetzt installieren Sie den Detektor auf der Befestigungslatte.
3. Das LED leuchtet kurz auf und der Detektor gibt einen kurzen Ton aus.
4. Sie können durch kurzes Drücken der Testtaste den ersten Test durchführren, siehe auch Abschnitt "Testen"
5. Der Detektor Funktioniert(sofort.

EINSATZ:

1. Alle 40 Sekunden soll die grüne "POWER"-LED blinken um anzuzeigen, dass der Detektor Funktioniert.
2. Die nachstehende Tabelle zeigt an, wann der Detektor den CO-Alarm ausgibt.

CO-Konzentration	KEIN ALARM für	ALARM innerhalb
33PPM 120 min. -
55PPM 60 min. 90 min.
110PPM 10 min. 40 min.
330PPM - 3 min.

In Übereinstimmung mit der EN50291-1:2018 Norm.

1. Wenn der Alarm ertont, soll er innerhalb 40 Sekunden, nachdem der DetECTOR in einen Raum mit einer CO-Konzentration unter 40 PPM und ohne Rauch gebracht wurde, abschalten.
2. Der Alarmton kann durch der TEST/SILENCE / MENU-Taste ausgescheltet werden (Nur im Falle eines Rauchalarms).
3. Der Detektor fuhrt alle 2 Minuten automatisch eine Fehlerprüfung durch.

TEST/SILENCEEN:

Wenn der Detektor unter normalen Bedingungen Funktioniert, sollenn Sensor und Sirene mindestens einmal im Wochie getestet werden. Drucken Sie die Taste „TEST/SILENCE". Das Gerät ertont einmal, dann ertont es dreimal lang und leuchtet die LED auf, dann viermal kurz. jetzt ist alles in Ordnung.

RESET ALARM:

Manchmal kann der Alarm aufgrund von Umwelterinflüssen ausgelost werden. Zum Beispiel durch Wasserdampf oder Staub. Sie können die Taste „TEST/SILENCE“ während eines Alarms kurz drücken, um den Alarm für 10 Minuten zu stoppen. Bei der CO-Erkennung ist es unwilling, den Alarm zu stoppen. Die rote LED blinkt weiterhin und das akustische Signal stoppt für 10 Minuten. Wenn nach 10 Minuten noch Rauch erkannt wird, wird der Alarm fortgesetzt.

LED-ANZEIGE:

Rote LED

3x alle 1,5 Sekunden mit Alarm; Rauch vorhanden; Rauch anwesend
4x alle 5 Sekunden mit Alarm; Kohlenmonoxid anwesend

Gelbe LED Alle 40 Sekunden;

Sensorproblem. Wenn die Reinigung mit einer

trockenen weichen Bürste nicht Funktioniert, deutet dies auf eine Fehlfunktion hin.

2x Alle 40 Sekunden mit Signalton: Batterie schwach. Das Produkt wird gerade ausgetauscht (drücken Sie die Taste „TEST/SILENCE“ während des Signaltons, um es ca. 9 Stunden lang still zu halten).

Grüne LED Normale Funktion, alle 40 Sekunden blinkt das grüne LED

GRUND FÜR SENSORFEHLER:

Ein Fehler konnte an einer defekten Schaltung, einem fehlerhaften Sensor oder fehlerhafter Elektronikteile liegen. Wenn die Reinigung mit einer trockenen weichen Bürste nicht Funktioniert, deutet dies auf eine Fehlfunktion hin.

SENSORFEHLER VERURSACHT DURCH CHEMISCHE GASE:

Wenn flüchtige chemische Gase wie Alkohol die Ursache für Fehlererkennung sein, konnen Sie korrigiert werden indem Sie den Detektor ausschalten und für 24 Stunden an der frischen Luft laden. Dadurch wird der CO-Sensor wiederhergestellt. Wenn der Fehler nach diesen 24 Stunden nicht gelöscht ist, ist der Detektor fehlerhaft und sollte ausgetauscht werden. Reparieren Sie den Detektor nicht selbst, sondern haltenihn vom Importeur reparieren.

Wenn der Alarm durch hohe Koncentrationen an chemischen Gasen kontaminiert und beschädigt ist, können der Sensor beeinträchtigt werden. Dies führt zu einem vorübergehenden Fehler oder permanenter Beschädigung. Wenn der Alarm ertont und Sie chemisches Gas riechen, könnte dies die Ursache sein. Kohlenmonoxid ist ein farb- und geruchloses Gas. Chemische Gase riechen.

Folgende Substanzen und Gase konnen Fehlalarme verursachen oder den Detektor permanent beschädigen:

Methan, Propan, Isobutan, Ethylen, Ethanol, Alkohol, Isopropanol, Benzol, Toluol, Säure, Ather, Wasserstoff, heparin, Schwefeldioxid, Aerosol, Treibmittel, Alkoholösung, Farbe, Verdünner, Bindemittel, Shampoo, Aftershave-Balsam, Parfum, Autoabgase (Kaltstart) und bestimmte Reinigungsmittel.

WARTUNG:

Um die richtige Funktionsfähigkeit des Detektors beizubehalten, befolgen Sieitte diese einfachen Schritte:

Prufen Sie, ob der Alarm richtig Funktioniert, indem Sie jeder Wohe die Testtaste drucken.
- Reinigen Sie den Detektor mit einem weichen Tuch oder bürsten Sieihn jeder Monat ab, um übermögens Staub zu entfernen.
- Erklaren Sie Kindem, dass sie nicht mit dem Detektor speien)durfen.
- Stellen Sie sicher, dass sie über die Gefahren einer Kohlenmonoxidvergifting Beschcheid worden.
- Reinigen Sie den Detektor niemals mit Reinigungsmitteln oder anderen Lösungen.
- Verwenden Sie in der Höhe des Detektors niemals Lufferfrischer, Haarspray oder andere Aerosole.
- Malen Sie den Detektor nicht an. Farbe bedeckt die Öffnungen, so dass der Sensor kein CO oder Rauch erkennen kann.
Das Produkt niemals selbst zerlegen, reparieren oder modifizieren; es besteht ein hohes Risiko, dass es nicht mehr richtig oder zuverlüssig Funktioniert.

KREIEREN UND PLANEN EINES FLUCHTWEGES:

• Machen Sie einen Grundrissplan und zeichnen Sie darin alle Türen und Fenster ein. Markieren Sie ihren Fluchtweg. Wenn Sie in einer höheren Etage wohnen, können Fenster, Rettungsleiter oder Seite sehr wichtig sein.
• Machen Sie jeder, der in Ihr Hem Haus wohnt, mit dem Signalton des Rauchmelders vertraut und über Sie das Verlassen des Hauses während eines Alarms. Wieder-holen Sie diese Übungen so oft wie möglich, sodass ein Automatismus eintritt.
  Verlassen Sie Ihr Haus umgehend, sobald der Alarm des Rauchmelders ertont, indem Sie Ihr Fluchtweg folgen. Jege Sekunde zählt, also reagieren Sie schnell. Wenn Sie den Rauch oder die Hitze nicht direkt spuren konnen, sorgen Sie erst davon, dass alle Personen in Sicherheit sind, bevor Sie kontrollieren, woher der Rauch oder die Hitze kommt.
• Bevor Sie während ihrer Flucht eine Tur öffnen, sollenn Sie erst fühlen, ob sich die Tur warm anfuhllt. Falls sich die Tur warm anfuhl't, öffnen Sie die Tur nicht (da dahinter Feuer sein könnte!) Auch wenn Rauch oder Qualm aus der Öffnung unter der Tur kommt, setzen Sie die Tur geschlossen und wahlen Sie einen anderen Fluchtweg.
• Wenn sich die Turk kalt anfuhlt, halten Sie ihre Schulter dagegen und öffnen Sie die Tur ein ganz kleines Stück und kontrollieren Sie, ob sich Rauch oder Hitze im Raum befindet. Rechnen Sie damit, dass Sie die Tur wieder zuschlagen,Müssen, falls sich Rauch oder Hitze im Raum befindet.
• Wenn sich viel Rauch in der Luft befindet, bleiben Sie nahe zum Boden und atmenSie am besten durch ein feuchtes Tuch ein.
  Sobald Sie draußen sind, rufen Sie so Schnell wie möglich die Feuerwehr an. (Rufnummer: 112)

BATTERIEAUSTAUSCH:

Der Batterie hat eine Lebensdauer von 10 Jahren. Nach 10 Jahren sollen den das gesamte Produkt ausauschen, weil der Batterie nicht ersetzt werden kann.

SENSORAUSTAUSCH:

Der Sensor hat eine Lebensdauer von 10 Jahren. Nach 10 Jahren sollen den Sie das gesamte Produkt austauschen, weil der Sensor nicht ersetzt werden kann.

Wenn innerhalb dieser 10 Jahre die gelbe LED leuchtet, schlagen Sieitte im Abschnitt Grund fur Sensorfehler und "Sensorfehler verursacht durch chemische Gase" nach.

TECHNISCHE DATEN:

Stromversorgung:

Empfindlichkeit und Zeit:

3VDC (EVE CR17450L; PAIRDEER CR17450 INKL., kann nicht ersetzt werden)

30 ppm CO, Alarm wird innerhalb von 120 Minuten nicht aktiviert

50 ppm CO, Alarm wird innerhalb von 60-90 Minuten aktiviert

100 ppm CO, Alarm wird innerhalb von 10-40 Minuten aktiviert

300 ppm CO, Alarm wird innerhalb von 3 Minuten aktiviert

0.09~0.15 dB/m Rauch, gibt direkt Alarm

Standby-Verbrauch: < 20 A

Verbrauch bei Alarm: <20mA

Schaldruck bei Alarm:

85 dB (3 m Abstand)

Nutzungsumgebung: 0

^ C +40^,30 93% Luftfeuchtigkeit

Speicherumgebung:

-20^ +50^, 10 95% Luftfeuchtigkeit

Abmessungen: 135^*40mm

Gewicht: 185 g

Typ:

Rauch-sensor:

Typ B (ungeprüfter Ausgang)

CO-sensor:

Fotoelektrik

Conformiert zum:

Elektrochemisch

EN14604:2005 + AC:2008

EN50291-1:2018

DEAKTIVIEREN

Bevor Sie das Produkt an einer geeigneten Sammelstelle entsorgen, deaktivieren Sie das Produkt. Unterhalb der Oberseite des Produktetiketts befindet sich ein Deaktivierungsschluss. Brechen Sie es ab und stecken Sie es bei „Warnung" in das Loch.

GENERAL:

UNDGÅ FÖLGENDE INSTALLATIONSSTEDER:

FELMEDDELANDE ORSAKAT AV KEMISKA GASER:

LUO JA SUUNNITTELE PAKOREITTI:
