BEDIENUNGSANLEITUNG SA240 ALECTO

GEBRAUCHSANWEISUNG - D

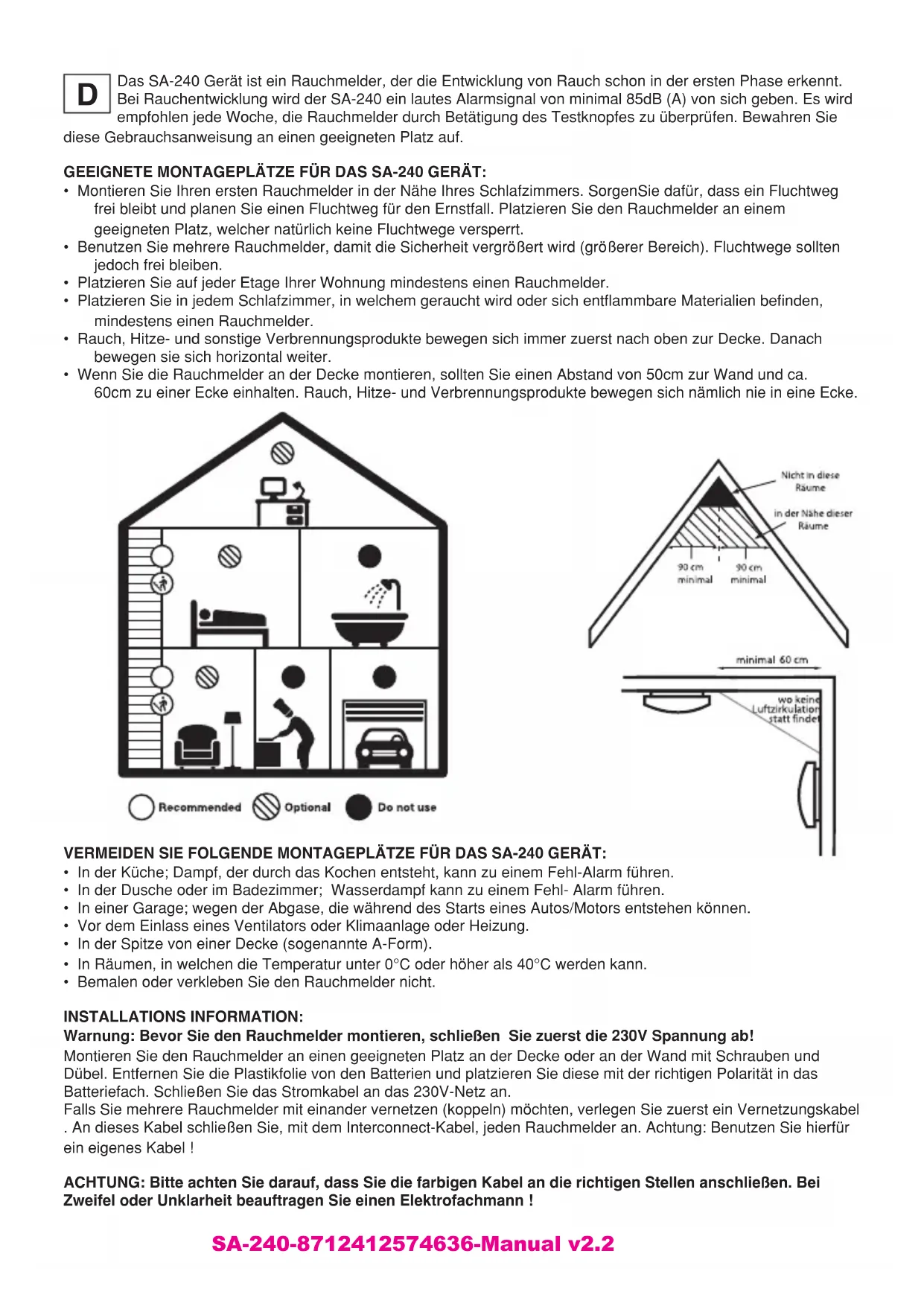

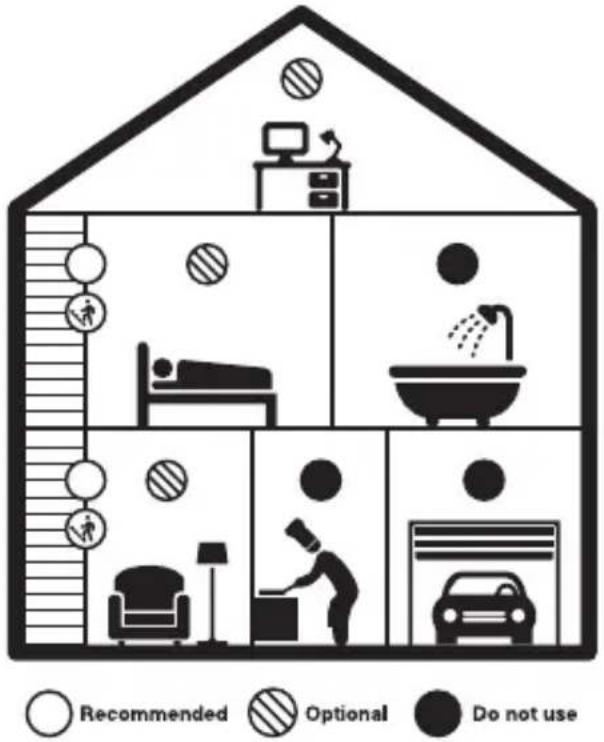

SA-240-8712412574636-Manual v2.2Das SA-240 Gerät ist ein Rauchmelder, der die Entwicklung von Rauch schon in der ersten Phase erkennt. Bei Rauchentwicklung wird der SA-240 ein lautes Alarmsignal von minimal 85dB (A) von sich geben. Es wird empfohlen jede Woche, die Rauchmelder durch Betätigung des Testknopfes zu überprüfen. Bewahren Sie diese Gebrauchsanweisung an einen geeigneten Platz auf. GEEIGNETE MONTAGEPLÄTZE FÜR DAS SA-240 GERÄT:

• Montieren Sie Ihren ersten Rauchmelder in der Nähe Ihres Schlafzimmers. SorgenSie dafür, dass ein Fluchtweg frei bleibt und planen Sie einen Fluchtweg für den Ernstfall. Platzieren Sie den Rauchmelder an einem geeigneten Platz, welcher natürlich keine Fluchtwege versperrt.

• Benutzen Sie mehrere Rauchmelder, damit die Sicherheit vergrößert wird (größerer Bereich). Fluchtwege sollten jedoch frei bleiben.

• Platzieren Sie auf jeder Etage Ihrer Wohnung mindestens einen Rauchmelder.

• Platzieren Sie in jedem Schlafzimmer, in welchem geraucht wird oder sich entflammbare Materialien befinden, mindestens einen Rauchmelder.

• Rauch, Hitze- und sonstige Verbrennungsprodukte bewegen sich immer zuerst nach oben zur Decke. Danach bewegen sie sich horizontal weiter.

• Wenn Sie die Rauchmelder an der Decke montieren, sollten Sie einen Abstand von 50cm zur Wand und ca. 60cm zu einer Ecke einhalten. Rauch, Hitze- und Verbrennungsprodukte bewegen sich nämlich nie in eine Ecke.

• In der Küche; Dampf, der durch das Kochen entsteht, kann zu einem Fehl-Alarm führen.

• In der Dusche oder im Badezimmer; Wasserdampf kann zu einem Fehl- Alarm führen.

• In einer Garage; wegen der Abgase, die während des Starts eines Autos/Motors entstehen können.

• Vor dem Einlass eines Ventilators oder Klimaanlage oder Heizung.

• In der Spitze von einer Decke (sogenannte A-Form).

• In Räumen, in welchen die Temperatur unter 0°C oder höher als 40°C werden kann.

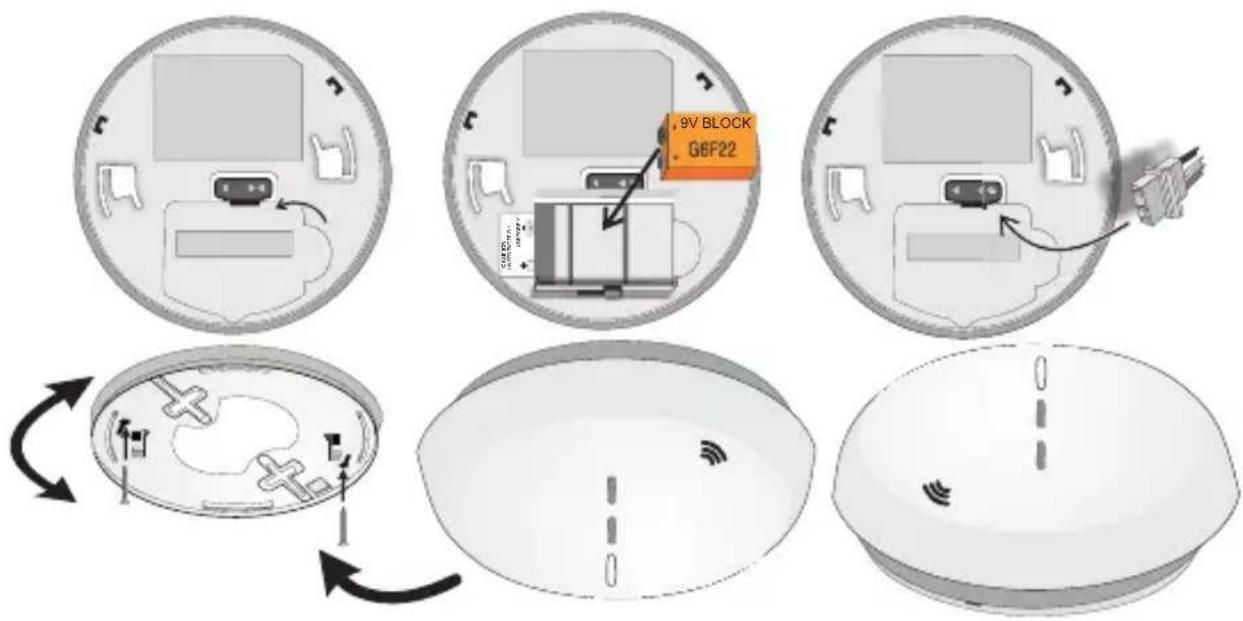

• Bemalen oder verkleben Sie den Rauchmelder nicht. INSTALLATIONS INFORMATION: Warnung: Bevor Sie den Rauchmelder montieren, schließen Sie zuerst die 230V Spannung ab! Montieren Sie den Rauchmelder an einen geeigneten Platz an der Decke oder an der Wand mit Schrauben und Dübel. Entfernen Sie die Plastikfolie von den Batterien und platzieren Sie diese mit der richtigen Polarität in das Batteriefach. Schließen Sie das Stromkabel an das 230V-Netz an. Falls Sie mehrere Rauchmelder mit einander vernetzen (koppeln) möchten, verlegen Sie zuerst ein Vernetzungskabel . An dieses Kabel schließen Sie, mit dem Interconnect-Kabel, jeden Rauchmelder an. Achtung: Benutzen Sie hierfür ein eigenes Kabel ! ACHTUNG: Bitte achten Sie darauf, dass Sie die farbigen Kabel an die richtigen Stellen anschließen. Bei Zweifel oder Unklarheit beauftragen Sie einen Elektrofachmann !

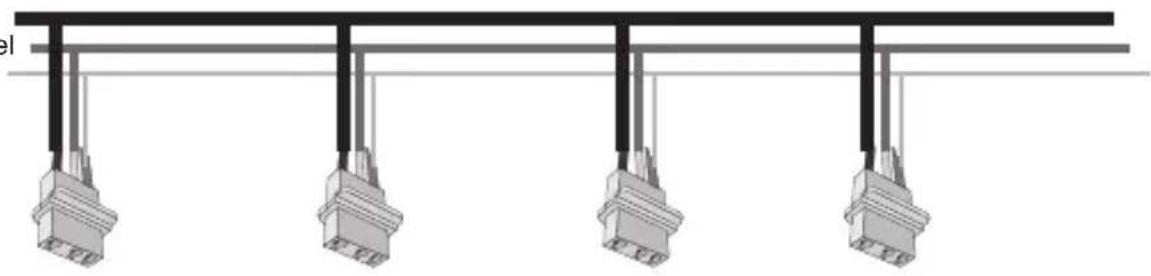

SA-240-8712412574636-Manual v2.2Stecken Sie danach den Konnektor in das Gerät. Passen Sie auf: Der Konnektor passt nur auf eine Art und Weise in das Gerät. Drehen Sie danach den Rauchmelder, auf der Deckplatte mit dem Testknopf, in Ihre Richtung. Schalten Sie die Spannung wieder ein. Die grüne LED Leuchte leuchtet jetzt konstant auf. Der Rauchmelder ist jetzt fertig für den Gebrauch. Sie können jetzt eventuell den ersten Test ausführen, indem Sie 2 Sekunden auf den Testknopf drücken. Sehen Sie dazu auch: ’Testen‘. VERKOPPLUNG / VERNETZUNG MEHRERE RAUCHMELDER. Rauchmelder vom selben Typ, können miteinander mithilfe eines eigenen (neu zu verlegenden) Vernetzungskabel gekoppelt/vernetzt werden. Dieses Kabel muss neu verlegt werden. Auf dem Vernetzungskabel steht Spannung, und die Signale werden über die Nulleitung und das Vernetzungskabel geführt. Bei falscher Installation wird der Alarm nicht abschaltbar sein, und vermutlich hat man die Anschlüsse verwechselt. Sorgen Sie dafür, dass die Kabel auf die richtige Art und Weise angeschlossen werden. Durch das Vernetzungskabel werden bei einem Alarm alle gekoppelten Rauchmelder Alarm auslösen. Bis zu 12 Rauchmelder sind miteinander zu verkoppeln/vernetzen. Nehmen Sie vorzugsweise einen orangen Montagedraht/Kabel mit einem Durchmesser von 1,5 oder 2,5 mm2. Achtung: Alle vernetzten Rauchmelder müssen an die gleiche Netzgruppe (Schalter) angeschlossen sein, und es dürfen keine Schalter zwischengeschaltet sein. Braun -- Anschließen an das Phase Kabel Weiß -- Anschließen an das selbst zu verlegen Vernetzungskabel (NIE auf ein eventuell schon vorhandenes Erdungskabel !) Blau -- Anschließen an den Nulleiter Phase (braun) Vernetzungskabel Nulleiter (blau)

LREPORP Y 9V BLOCK Test weekly SA-240-8712412574636-Manual v2.2GEBRAUCH, TESTEN UND INSTANDHALTUNG: Gebrauch: Der Rauchmelder reagiert, sobald das 230V-Netz angeschlossen ist, die 9 Volt Batterie (G6F22) und das Gerät an der Decke angebracht wurde. Erst nachdem die Backup-Batterie angebracht wurde, kann der Rauchmelder an der Deckplatte montiert werden. Die Grüne LED leuchtet auf sobald das 230V-Netz angeschlossen ist und der Rauchmelder arbeitet. Die Rote LED Leuchte leuchtet ca. alle 40 Sekunden auf (Backup-Batterie korrekt). In dem Moment, indem der Rauchmelder in Kontakt mit Rauch oder Qualm kommt, wird der Alarm umgehend ausgelöst und leuchtet die Rote LED auf. Sobald der Rauch oder Qualm verschwindet, schaltet sich der Alarm automatisch von selber ab. Testen: Indem Sie den Testknopf drücken, kann der Alarm des SA-240 Geräts getestet werden. Halten Sie den Testknopf minimal 2 Sekunden lang gedrückt. Wenn der Rauchmelder 2-3 Signaltöne von sich gibt und die LED Leuchte blinkt, funktioniert der Rauchmelder korrekt. Indem Sie den Testknopf langer gedrückt halten, kann die Verkopplung / Vernetzung mehrerer Rauchmelder getestet werden. Kontrollieren Sie den Rauchmelder vorzugsweise jede Woche. Während eines Alarms erzeugt der Rauchmelder einen Signalton von mindestens 85dB(A) Lautstärke. Testen Sie den Rauchmelder NIE mit Kerzen, offenem Feuer, Zigaretten oder dergleichen. ACHTUNG:

• Wenn Sie nicht wissen, welche Ursache den Alarm des Rauchmelders ausgelöst hat, gehen Sie immer davon aus, dass er durch einen Brand ausgelöst wurde und evakuieren Sie sofort die Wohnung.

• Halten Sie die Rauchmelder von Kindern fern.

• Schützen Sie Ihren Rauchmelder während Bauarbeiten. Ohne Schutz verlieren die Rauchmelder ihre Funktionalität. Instandhaltung: Das Gerät ist eigentlich wartungsfrei. Nur in Bereichen, wo viel Staub vorhanden ist, sollte man regelmäßig den Sensor mit einem Staubsauber vorsichtig absaugen. KREIEREN UND PLANEN EINES FLUCHTWEGES:

• Machen Sie einen Grundrissplan und zeichnen Sie darin alle Türen und Fenster ein. Markieren Sie sofort Ihren Fluchtweg. Wenn Sie in einer höheren Etage wohnen, können Fenster, Rettungsleiter oder Seile sehr wichtig sein.

• Machen Sie jeden, der in Ihrem Haus wohnt mit dem Signalton des Rauchmelders vertraut und üben Sie das Verlassen des Hauses während eines Alarms. Wiederholen Sie diese Übungen so oft wie möglich, sodass ein Automatismus eintritt.

• Verlassen Sie Ihr Haus umgehend, sobald der Alarm des Rauchmelders ertönt, indem Sie Ihrem Fluchtweg folgen. Jede Sekunde zählt, also reagieren Sie schnell. Wenn Sie den Rauch oder die Hitze nicht direkt spüren können, sorgen Sie erst dafür, dass alle Personen in Sicherheit sind, bevor Sie kontrollieren, woher der Rauch oder die Hitze kommen.

• Bevor Sie während Ihrer Flucht eine Tür öffnen, sollten Sie erst fühlen, ob sich die Tür warm anfühlt. Falls sich die Tür warm anfühlt, öffnen Sie die Tür nicht (da dahinter Feuer sein könnte!) Auch wenn Rauch oder Qualm aus der Öffnung unter der Tür kommt, lassen Sie die Tür geschlossen und wählen Sie einen anderen Fluchtweg.

• Wenn sich die Tür kalt anfühlt, halten Sie Ihre Schulter dagegen und öffnen Sie die Tür ein ganz kleines Stück und kontrollieren Sie, ob sich Rauch oder Hitze im Raum befindet. Rechnen Sie damit, dass Sie die Tür wieder zuschlagen müssen, falls sich Rauch oder Hitze im Raum befindet.

• Wenn sich viel Rauch in der Luft befindet, bleiben Sie nahe zum Boden und atmen Sie am besten durch ein feuchtes Tuch ein.

• Sobald Sie draußen sind, rufen Sie so schnell wie möglich die Feuerwehr an. (Rufnummer: 1-1-2) ERSETZEN DER BATTERIEN: Der Rauchmelder verwendet 9 V Batterien. Verwenden Sie nur die folgenden Batterien: GoldPeak GP1604A, GoldPeak GP1604S, Raymax 6LR61 oder EVE CR9V/P. Unter normalen Umständen halten die Batterien mindestens ein Jahr. Wenn die Batterien ersetzt werden müssen, wird der Rauchmelder alle 60 ein ‘chirp’ Geräusch produzieren, um Sie darauf aufmerksam zu machen. Dieses Geräusch wird minimal 30 Tage anhalten. Bevor Sie die Batterie ersetzten, schließen Sie zuerst die 230V Spannung ab. Ohne Batterien ist es nicht möglich, den Rauchmelder an der Deckplatte zu montieren. Wenn Sie die Batterien auf die richtige Art und Weise anbringen, kann der Rauchmelder einfach an der Deckplatte montiert werden. Achten Sie bei neuen Batterien auf die Polarität der Batterien. Jedes Mal, wenn Sie die Batterien austauschen müssen, muss das SA-240 Gerät danach auf die oben beschriebene Weise getestet werden. Wenn das SA-240 Gerät nicht funktioniert, nehmen Sie bitte Kontakt mit Ihrem Händler auf. UMWELT: Leere Batterien nie beim normalen Müll entsorgen, sondern wie lokal angeordnet. Auch Ihr SA-240 Gerät nie mit dem normalen Müll entsorgen, sondern entsprechend für Recycling abgeben. SA-240-8712412574636-Manual v2.2TECHNISCHE INFORMATIONEN: Betriebstemperatur ................................................................... 0˚C bis 40˚C Stromversorgung ...................................................................... 220-240V AC 50Hz und 9V DC Batterie Backup Sobald das 230V-Netz nicht angeschlossen ist soll die 9 Volt Batterie minimal 1 Jahre arbeiten Stromverbrauch in Ruhesituation ............................................. 18 µA max. Stromverbrauch während einem Alarm .................................... 45mA max. Lautstärke beim Alarm .............................................................. 85dB in einer Distanz von 3 Meter Luftfeuchtigkeit ......................................................................... < 93% Menge verbunden ..................................................................... 12 Geräte bis maximalen Abstand von 150 Meter Nur Rauchmelder vom selben Typ, können miteinander gekoppelt/vernetzt werden. PROBLEM LÖSUNG Kein Alarmton während der Testprozedur Bemerkungen: Halten Sie die Test- Taste minimal 5 Sekunden gedrückt während des Tests.

1. Entfernen Sie das Gerät von der Montageplattte und kontrollieren

Sie die Batterie (ob diese noch voll ist, aber auch ob die Batterie kor- rekt im Batteriefach sitzt).

2. Säubern Sie den Rauchmelder.

Das Gerät piepst jede Minute Bitte ersetzen Sie die 9V Batterie Gibt unregelmäßig einen Alarm von sich, während des Kochens oder Duschens.

1. Reinigen Sie das Gerät vorsichtig.

2. Platzieren Sie das Gerät an einer anderen Stelle
