MODE D'EMPLOI SA240 ALECTO

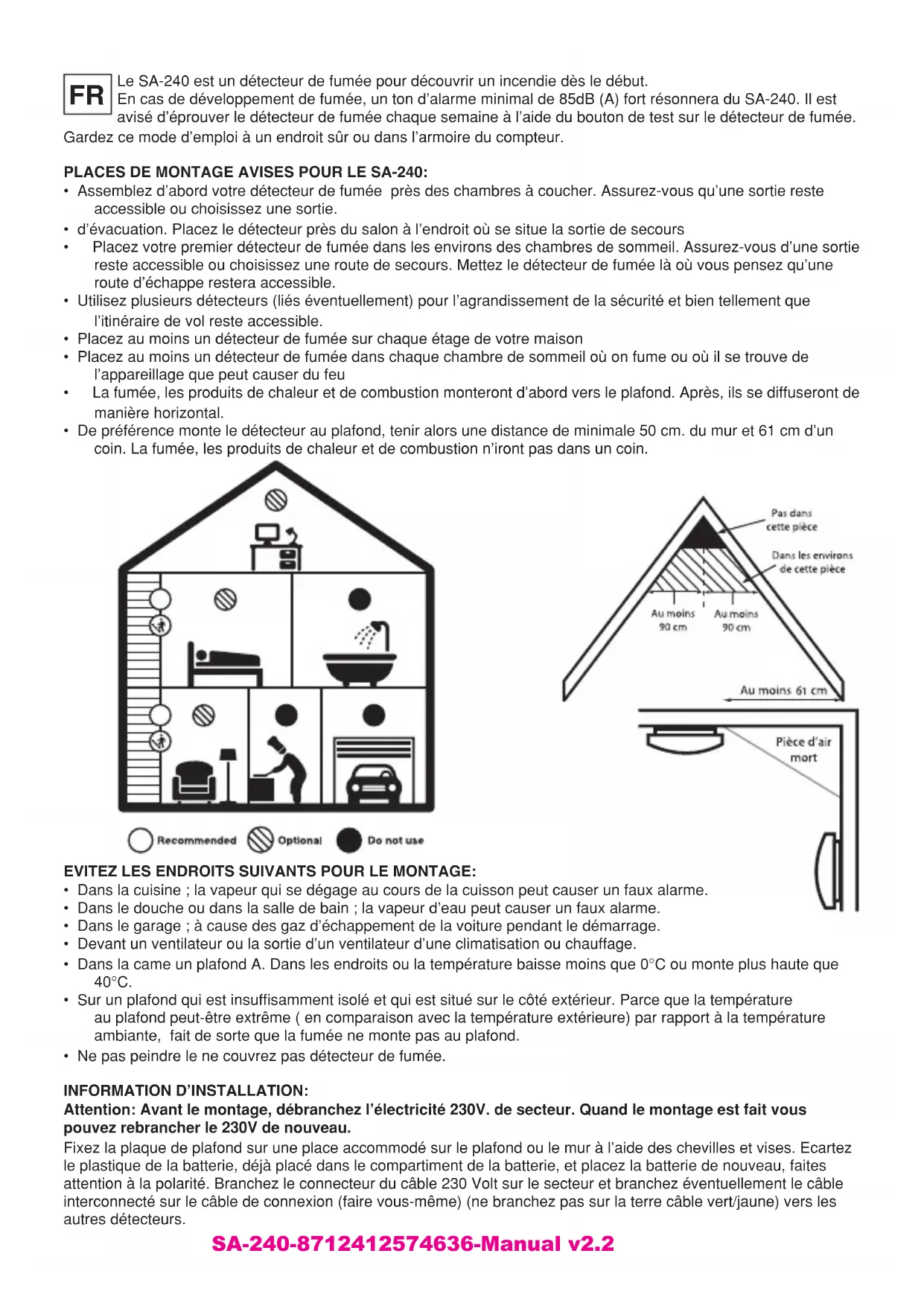

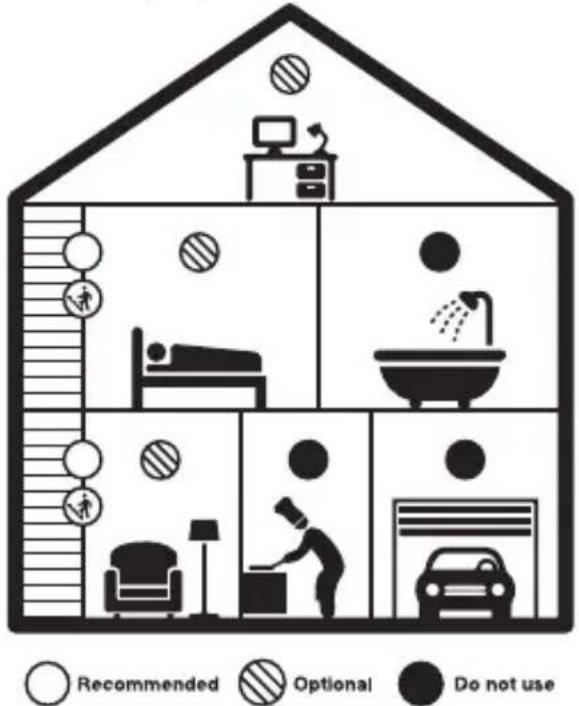

SA-240-8712412574636-Manual v2.2Le SA-240 est un détecteur de fumée pour découvrir un incendie dès le début. En cas de développement de fumée, un ton d’alarme minimal de 85dB (A) fort résonnera du SA-240. Il est avisé d’éprouver le détecteur de fumée chaque semaine à l’aide du bouton de test sur le détecteur de fumée. Gardez ce mode d’emploi à un endroit sûr ou dans l’armoire du compteur. PLACES DE MONTAGE AVISES POUR LE SA-240:

• Assemblez d’abord votre détecteur de fumée près des chambres à coucher. Assurez-vous qu’une sortie reste accessible ou choisissez une sortie.

• d’évacuation. Placez le détecteur près du salon à l’endroit où se situe la sortie de secours

• Placez votre premier détecteur de fumée dans les environs des chambres de sommeil. Assurez-vous d’une sortie reste accessible ou choisissez une route de secours. Mettez le détecteur de fumée là où vous pensez qu’une route d’échappe restera accessible.

• Utilisez plusieurs détecteurs (liés éventuellement) pour l’agrandissement de la sécurité et bien tellement que l’itinéraire de vol reste accessible.

• Placez au moins un détecteur de fumée sur chaque étage de votre maison

• Placez au moins un détecteur de fumée dans chaque chambre de sommeil où on fume ou où il se trouve de l’appareillage que peut causer du feu

• La fumée, les produits de chaleur et de combustion monteront d’abord vers le plafond. Après, ils se diffuseront de manière horizontal.

• De préférence monte le détecteur au plafond, tenir alors une distance de minimale 50 cm. du mur et 61 cm d’un coin. La fumée, les produits de chaleur et de combustion n’iront pas dans un coin.

• Dans la cuisine ; la vapeur qui se dégage au cours de la cuisson peut causer un faux alarme.

• Dans le douche ou dans la salle de bain ; la vapeur d’eau peut causer un faux alarme.

• Dans le garage ; à cause des gaz d’échappement de la voiture pendant le démarrage.

• Devant un ventilateur ou la sortie d’un ventilateur d’une climatisation ou chauffage.

• Dans la came un plafond A. Dans les endroits ou la température baisse moins que 0°C ou monte plus haute que 40°C.

• Sur un plafond qui est insuffisamment isolé et qui est situé sur le côté extérieur. Parce que la température au plafond peut-être extrême ( en comparaison avec la température extérieure) par rapport à la température ambiante, fait de sorte que la fumée ne monte pas au plafond.

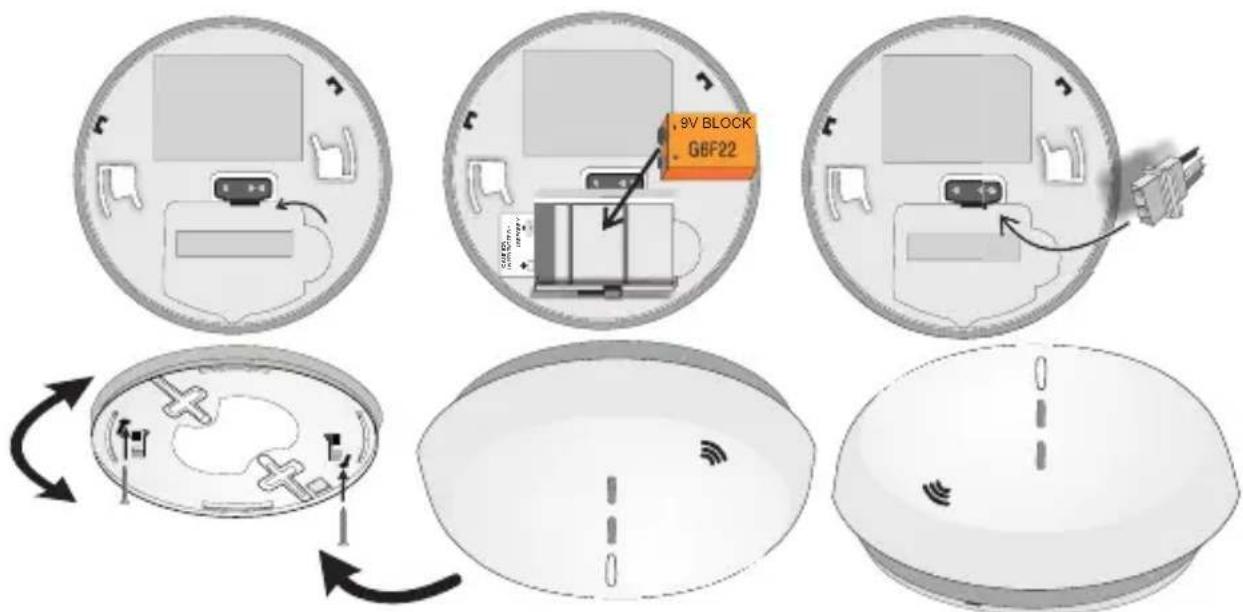

• Ne pas peindre le ne couvrez pas détecteur de fumée. INFORMATION D’INSTALLATION: Attention: Avant le montage, débranchez l’électricité 230V. de secteur. Quand le montage est fait vous pouvez rebrancher le 230V de nouveau. Fixez la plaque de plafond sur une place accommodé sur le plafond ou le mur à l’aide des chevilles et vises. Ecartez le plastique de la batterie, déjà placé dans le compartiment de la batterie, et placez la batterie de nouveau, faites attention à la polarité. Branchez le connecteur du câble 230 Volt sur le secteur et branchez éventuellement le câble interconnecté sur le câble de connexion (faire vous-même) (ne branchez pas sur la terre câble vert/jaune) vers les autres détecteurs.

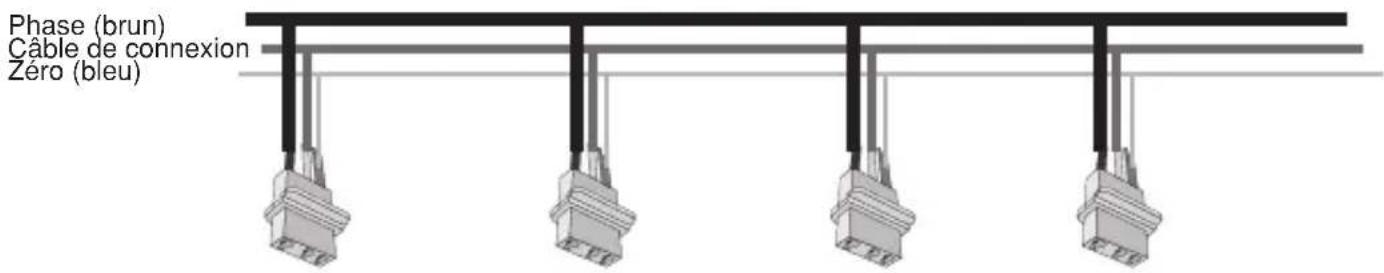

SA-240-8712412574636-Manual v2.2ATTENTION. Ne tournez pas les câbles PHASE (brun) et ZERO (bleu). Dans ce cas le détecteur ne fonctionne pas correct. Après branchez le connecteur dans le SA-240. Attention : vous pouvez branchez ce connecteur sur une seule manière. Tournez maintenant le détecteur sur la plaque de plafond avec la touche test vers vous. Branchez le secteur 230 de nouveau. Le LED vert s’allume. Le détecteur est maintenant prêt pour usage. Vous pouvez faire un premier test et appuyez pendant 2 secondes sur la touche test. Voir aussi paragraphe ‘’tester’’ BRANCHER LES DETECTEURS VIA LE CABLE CONNEXION. Détecteurs de fumée de même type peuvent être branchés via le câble de connexion. Ne utilisez pas le câble de terre de votre installation de maison mais montez un nouveau câble. Prenez de préférence un fil de montage orange (harmonisée) avec un diamètre de 1,5 ou 2,5mm² (H05V-U / H07V-U). Utilisez les mêmes exigences de sécurité que pour votre installation de maison. Le câble de connexion est sur tension. La communication de connexion se passe via le câble zéro et interconnecte. Si vous avez changé les câbles zéro et phase, les détecteurs donnera continu une alarme. Branchez donc les câbles correctement. En cas d’alarme sur un détecteur tous les détecteurs que vous avez connectés donnent une alarme. Vous pouvez branchez au maximum 12 détecteurs de fumée. Entre l’armoire de groupe et les détecteurs de fumée il ne peut avoir ni de commutateur, ni de séparateur ou de prise murale. Tous les détecteurs de fumée couplées, doivent être raccordées au même groupe. Phase (brun) Câble de connexion Zéro (bleu) Brun – raccordez sur le câble phase Blanc – raccordez sur le câble de connexion (faire vous même) (ne pas raccordez sur le câble de terre vert/jaune) Bleu – raccordez sur le câble zéro

LREPORP Y 9V BLOCK Test weekly SA-240-8712412574636-Manual v2.2UTILISER, TESTER ET ENTRETIEN: Utilisation: Le détecteur de fumée est en fonction dés que vous avez branché le secteur de 230 Volt, la pile backup de 9V (G6F22) est placée et le détecteur SA-240 est monté sur le plafond. Vous pouvez montez l’unité sur la plaque de plafond uniquement si la pile de 9V. est placé. Si le détecteur est actif le LED vert s’allume (230 V présent) et le LED rouge s’allume brièvement chaque 40 sec. (pile backup est correct). Dés que le détecteur détecte l’alarme sonnera et le LED rouge clignote rapidement. Dés que la fumée disparait l’alarme s’arrêtera automatiquement. Tester: L’alarme peut être éprouvée en appuyant sur la touche test sur le SA-240. Tenez la touche test pendant 2 secondes au minimum. Le fonctionnement du détecteur est correct si le LED rouge clignote et une ton d’alarme de 2 a 3 secondes se produit. Pour tester le câble de connexion appuyez la touche test jusqu’à les autres détecteurs produisent une alarme. L’alarme fonctionne de manière correcte. Contrôlez le détecteur de préférence chaque semaine. En état d’alarme le détecteur de fumée génère un son minimal de 85dB (A). Ne testez pas le détecteur de fumée avec des bougies, feu ouvert, cigarettes ou autres. ATTENTION:

• Si la raison de l’alarme n’est pas claire, assumez qu’il s’agit d’une incendie et évacuez la maison immédiatement. Gardez le détecteur de fumée hors d’atteinte d’enfants.

• Protégez le détecteur de fumée contre la poussière pendant des travaux.

• Le détecteur de fumée ne fonctionne plus s’il est couvert. Entretien: Le SA-240 est réel sans entretien. Uniquement dans des endroits poussiéreux vous devez nettoyer le capteur avec un aspirateur. CREER ET PROJETER UN ROUTE DE SECOURS:

• Dessinez un plan et marquez toutes les portes et les fenêtres, déterminez immédiatement une route de secours. Il est possible qu’il faille une corde ou une échelle de secours près des fenêtres sur les étages plus hautes.

• Familiarisez tous les occupants de la maison avec le son de l’alarme et exerciez régulièrement l’évacuation de la maison en cas d’une alarme. Répétez l’exercice régulièrement.

• En cas d’une alarme, abandonnez la maison suivant le plan de secours. Chaque seconde est important ; réagissez vite. Si vous ne détectez du feu ou de la fumée directement quand l’alarme résonne, vérifiez d’abord que toutes les personnes dans la maison se trouvent dans une place sûre avant que vous commencez le contrôle.

• N’ouvrez aucune porte d’intérieure pendant votre échappe, avant de l’avoir

• touchée pour vérifier si elle est chaude, dans ce cas n’ouvrez pas la porte. Aussi quand de la fumée échappe des ouvertures, n’ouvrez pas la porte. Choisissez une autre route de secours.

• Quand la porte intérieure est froide, mettez votre épaule contre la porte, ouvrez la porte un peu et contrôlez s’il y a de la chaleur ou de la fumée dans la chambre. Soyez préparé à fermer la porte dans ce cas.

• S’il y a beaucoup de fumée dans l’air, restez proche de la terre et respirez de manière superficiel, de préférence par un torchon humide.

• Quand vous vous trouvez dehors, contactez le service d’incendie le plus vite que possible (112). REMPLACER LA PILE: Le détecteur est alimenté par une pile bloque de 9 Volt. Utilisez seulement les piles suivantes avisées (GoldPeak GP1604A, GoldPeak GP1604S, Raymax 6LR61 ou EVE CR9V/P). Pendant un usage normal, la pile aura une longévité de 1 an au minimum. Quand la pile doit être remplacée, le détecteur produira un ton aigu toutes les 60 secondes. Ce ton continuera pendant 30 jours au minimum. Il n’est pas possible de fixer le détecteur sur le plafond sans avoir mis la plaque de plafond. Le détecteur ne peut pas être mis sur la plaque de plafond sans pile. Quand la pile a été bien mise, le détecteur peut être tourné simplement sur la plaque de plafond. Faites attention à la polarité en mettant une (nouvelle) pile. ENVIRONNEMENT: Ne jetez pas les piles vides aux ordures ménagères mais rendez les à votre dêpot local des déchets chimiques. Au terme du cycle de vie de ce produit, vous ne devez pas jeter le produit dans les déchets ménagers ordinaires mais le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. SA-240-8712412574636-Manual v2.2DONNEES TECHNIQUES: Température d’utilisation .......................................................... 0˚C à 40˚C Alimentation .............................................................................. 220-240V AC 50 Hz et pile 9V DC backup Temps backup de la pile ........................................................... si le secteur 230V n’est pas branché environ 1 an. Consommation de courant en stanby ....................................... 18µA max. Consommation de courant pendant alarme ............................. 45mA max. Niveau son d’alarme ................................................................. 85 dB sur 3 mètres Humidité ................................................................................... < 93% Connexion max. détecteurs ...................................................... 12 détecteurs de fumée jusqu’à une distance de 150 mètres Vous pouvez connecter ce détecteur uniquement avec des autres détecteurs de même type. PROBLEME SOLUTION Pas de son pendant le procedure de test Note: Tenez la touche test pendant min. 5 secondes

1. Démontez le détecteur de la plaque de montage en contrôlez si la

pile est bien placée.

2. Nettoyez le détecteur de fumée.

Le détecteur de fumée sonne toutes les minutes Remplacez la pile 9V de backup Le détecteur de fumée donne réguliè- rement une alarme inattendue au cours de la cuisson ou au cours prendre une douche.

1. Nettoyez l’alarme de fumée.

2. Déplacez le détecteur de fumée dans un autre endroit
