Produkttyp	Kall drycksdispensör
Modell	LYJ10LX3
Märke	Vevor
Strömförsörjning	220-240V~50Hz eller 110-130V~60Hz beroende på version
Kylkapacitet	430 W
Temperaturområde för kall dryck	7-12 °C
Tankkapacitet	Cirka 10 liter
Material för utloppsrör	Rostfritt stål
Huvudfunktioner	Kylning, blandning, distribution
Användning	Endast inomhus, hushålls- eller professionellt bruk
Underhåll och rengöring	Daglig rengöring av skålen med mild rengöring ; kondensor dammas av var 6:e månad
Säkerhet	Jordning obligatorisk ; koppla ur före rengöring ; doppa inte i vatten
Reservdelar och reparationsmöjlighet	Sprängskiss medföljer ; delar listade i manualen ; rekommenderas reparation av professionell
Ungefärliga mått (L x B x H)	40 x 35 x 50 cm
Nettovikt	Cirka 18 kg
Ingående tillbehör	Tankar, handtag, tätningar, bruksanvisning

Vanliga frågor - LYJ10LX3 Vevor

Hur installerar jag Vevor LYJ10LX3 dispensern?

Placera maskinen på en plan och stabil yta inomhus, minst 20 cm från väggen för ventilation. Anslut den till ett jordat uttag som är kompatibelt med spänningen på märkplattan. Se till att tanken är korrekt installerad med O-ringarna på plats.

Vilken är den ideala temperaturen för dryckerna?

Temperaturen för kalla drycker är inställd mellan 7 och 12 °C. Maskinen håller automatiskt detta intervall efter att ha uppnått börvärdet.

Vad gör jag om dispensern inte kyler?

Kontrollera att strömmen är ansluten och att kylningsknappen är på. Om kompressorn inte startar, vänta 3 minuter innan du sätter på den igen. Möjliga orsaker inkluderar en skadad kondensator, gasläcka eller igensatt kapillärrör; kontakta en professionell.

Hur rengör jag dispensern?

Stäng av och koppla ur apparaten. Ta bort tankarna, demontera delarna (turbin, tätningar) och tvätta dem i varmt vatten med milt rengöringsmedel. Skölj noggrant. Rengör kondensorn var sjätte månad med en dammsugare eller mjuk borste. Skölj aldrig maskinens insida direkt med vatten.

Varför läcker det vatten från tanken?

Kontrollera att O-ringen är korrekt installerad och i gott skick. Om tanken läcker från botten, tryck den ordentligt för att säkerställa tätning. Byt ut slitna tätningar vid behov.

Maskinen avger ett onormalt ljud, vad gör jag?

Kontrollera att alla skruvar och muttrar är ordentligt åtdragna. Ett klickande ljud kan bero på för stort spel mellan turbinen och tanken; justera eller byt ut delarna. Om ljudet kvarstår, kontakta teknisk support.

Kan jag använda tjocka juicer eller juicer med fruktkött i denna dispenser?

Det rekommenderas inte att använda för tjocka drycker eller drycker som innehåller partiklar, eftersom det kan täppa till utloppsröret. Förbered välblandade och filtrerade drycker om nödvändigt.

Vilken matningsspänning krävs?

Modellen LYJ10LX3 fungerar på 220-240V~50Hz eller 110-130V~60Hz, beroende på version. Kontrollera märkplattan och använd en spänningsstabilisator om den lokala spänningen varierar mer än ±10%.

Krävs speciell jordning?

Ja, av säkerhetsskäl måste maskinen anslutas till ett korrekt jordat uttag. Om du använder en förlängningssladd, se till att den är lämplig för apparatens effekt.

Var hittar jag reservdelar eller teknisk support?

Reservdelar finns listade i manualen med en sprängskiss. För teknisk support och garanti, gå till webbplatsen www.vevor.com/support.

BRUKSANVISNING LYJ10LX3 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

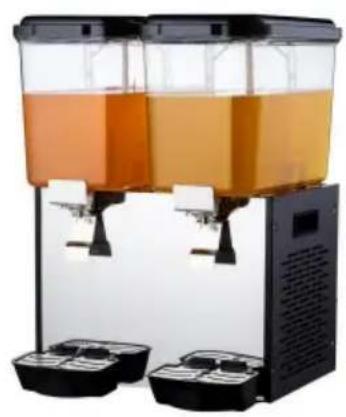

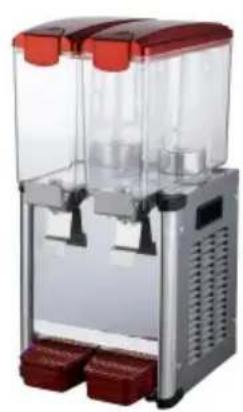

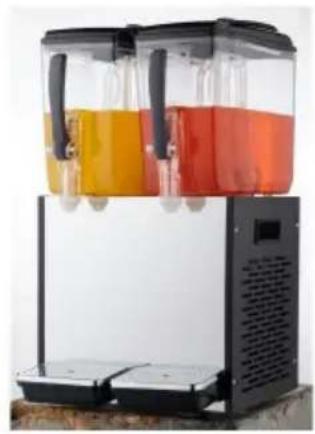

DRYCKDISPENSER

MODELL:LYJ10LX2/LYJ10LX3/LYJ10LX4/LYJ12LX1/LYJ12LX2/LYJ12LX3/LYJ12LX4/LYJ18LX1/LYJ18LX2/LYJ18LX3

Vi fortsetter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halften", "halva priset" aller andra liknande uttryck som anvands av oss representarara bara en uppskattnig av besparingar du kan dra nytta av att kopa vissa verktyg hos oss jamfort med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du paminns vänligen om att noggrant kontrollera nar du gör en beställning hos oss um du faktiskt sparar halften i jämforelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

DRYCKDISPENSER

MODELL:LYJ10LX2/LYJ10LX3/LYJ10LX4/LYJ12LX1/LYJ12LX2/LYJ12L

X3/LYJ12LX4/LYJ18LX1/LYJ18LX2/LYJ18LX3

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produitfrågor? Behöver du teknik support? Kontakta oss gärna: Teknik support och e-

garanticertifikat www.vevor.com/support

Detta ar den ursprungliga instruktionen, las alla instruktioner noggrant innan du anvander den. VEVOR reserverar sig for en tydlig talkning av var anvandarmanual. Utseendet på Produkten ar beroende av den produit du fatt. Ursakta oss att vi intekommen att informera dig igen om det finns nagoon teknik eller mjukvaruuppateringar på.Var produit.

Huvudsakliga tekniska parametrar

Modell	LYJ18L	LYJ18Lx2	LYJ18Lx3
Strömförsörjning	220V-240V 50Hz 110V-130V 60Hz
Kraft	Kall 300w	Kall 370W	Kall 512W
Kall dryck temperatur	7-12y	7-12y	7-12y

Modell	LYJ12L	LYJ12Lx2	LYJ12Lx3 LYJ12Lx4
Strömförsörjning	220V-240V 50Hz 110V-130V 60Hz
Kraft	Kall 246W	Kall 286W	Kall 370W	Kall 510W
Kall dryck temperatur	7-12dehyd	7-12dehyd	7-12dehyd

Modell	LYJ10Lx2	LYJ10Lx3	LYJ10Lx4
Strömförsörjning	220V-240V 50Hz 110V-130V 60Hz
Kraft	Kall 270W Kall 440W	Kall 430W
Kall dryck emperature	7-12y	7-12y	7-12y

Tips:

	Varning - För att minska risiken für skada måste användaren lasa bruksanvisningen noggrant.
	Endast für inomhusbruk
	KORREKT AVFALLSHANTERING Denna produit omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad genom indikerar attprodukten kräver separat avfall insamling i Europeiska unionen. Detta gällerprodukten och alla tillbehör märkta medenna symbol. Produktter märkta fär som sādan inte slängas med vanligt hushàllsavfall, men måste tas till en insamlingsplats für ätervinning av elektriska och elektroniska apparater.

När du använder elektriska apparater bör grundläggande sakerhetsåtgärder vara följt, inklusive följande.

1. LÄS ALLA INSTRUKTIONER.
2. Dra ut kontakten ur uttaget när den inte används, innan du sätter på eller tar av dig delar och före rengöring.
3. Kontrollera att den specificerade matningssspanningen i Produkten ar overensstämmer med matningssspanningen (endast AC).
4. Denna apparat kan användas av barn余万元 och uppåt och personer med nedsatt fysisk, sensorisk eller mental formåga aller brist av erfarenhet och kunskap om de har fött handleding ull instruktioner angäende använding av apparaten på att sakert satt och forstå de inblandade farorna.
5. Barn fär inte leka med apparaten. Rengöring och användare unterhäll fär inte utföras av barnutan tillsyn.
6. För att skydda mot elektriska faror, lagg inte dryckesblandaren i vatten

eller andra vatskor

1. Undvik kontakt med rörliga delar.
2. Använd inte dryckesmixern ellergraphic annan elektrisk utrustning med en skadad sladd ellerkontakt,llerfter att encheten inte fungerar ulltappats ellskadad på nagot satt. Lämna tillbaka den till narrmaste auktoriserade serviceverkstadforall undersökning,reparationllerjustering.
3. Använd inte utomhus. ENDAST FÜR HUSHÄLLSBRUK
4. Låt inte sladden hangs over kanten på bordet eller bänken eller röra den heta ytor.
5. Förvaraenna bruksanvisning på att sakert stalle. Kasta inte.
6. Om natsladden ar skadad maste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer for att undvika fara.
7. Elektrisk stöt Fara! Icke-professionell personal ar forbjuden att repareraprodukterna, annars kan det leda till elektriska stötar. När fel inträffar,ör det repareras av ett kvalificerat unterhäll personal.
8. WARNING! Det är strängt forbjudet att placera maskinens huvuddel och nätsladden i valfri vatska. Maskinen måste vara helt sval innan rengöring.
9. Placera inte Produkten direkt på elden eller nara brandkällan, annarskommenprodukten att skadas aller till och med leda till fara. En gang del av Produkten brinner, anvand inte direkt vatten for att slacka branden. Anvanda sig av en vát trasa for att täcka brandplatsen.
10. När stickkontakten ar ansluten till uttaget maste den vara ansluten tilländan, annars gör det att componenterna overhettas och brinner p.g.a.)dalg kontakt.
11. Lämna inte Produkten att fungera utan att nàgon tittar. Om maskinen ar überhettad, ∀nlogen sluta arbeta omedelbart och koppla ur strömmen.

FCC-information:

WARNING: Änderingar eller modifieringar som inte uttryckligen godkänts av parten ansvarig for afterlevnad kan ogiltigforklara användarens behörighet att använda

Urustning!

Denna enchet uppyller del 15 av FCC-reglerna. Driften ar foremål for foljande två villkor:

1) Denna produitkanorsaka skadligastörningar.
2) Denna produit maste acceptera alla mottagna störningar, inklusive

störningar som kan orsaka önskad Funktion.

WARNING: Änderingar eller modifieringar avenna produit inte uttryckligengodkänd av parten.ansvarig for afterlevnad kan ogiltigforklara användarensbehörighet att anvandaprodukten.

Obs: Denna produit har testats och befunnits folja granserna for

en digital enchet av klass B i enlighet med del 15 av FCC-reglerna, dessa gränser

är utformade für att ge rimligt skydd mot skadlig störning

i en bostadsanlaggning.

Denna produit genererar, anvander och kan utstråla radiofrekvensenergi, och

om den inte installereras och används i enlighet med instruktionerna, kan orsaka

skadiga störningar på radiokommunikation. Det finns dock ingen

garantera att störningar inte kommt att inträffa i en viss installation. Om det har

produkten orsakar skadliga störningar på radio eller TV

mottagning, vilket kan bestämmas genom att stänga av och på produiten

användaren uppmuntras att föska korrigera störningen av en aller flera av de

foljande atgärder. Rikta

om aller flytta mottagningsantennen. Oka avstandet

mellan Produkten och mottagaren. - Anslutprodukten till atttag på en

annan krets an den till vilken

mottagaren ar ansluten.

• Kontakta Återförsäljaren eller en erfaren radio-/TV-tekniker for hjälp.

Kapitel 1 Sakerhetsforeskrifter

Lögga marke till

· Förhindra att vatten och ledande vätskakommen in i maskin; · Släng inte pinne och andra saker i maskinen; · När maskinen är i röre bör vinkeln inte över 45°; · Avständet mellan ventilationsöppningen och vöggen bör inte vara minde øn 20 cm, for att hälla god ventilation, torr och ren.

Säkerhet varning

Maskinen skanvändas av professionella eller andra har utbildats; · För att sakerställa personlig sakerhet, ∀nlogen behäll maskinen korrekt jordad; · Se till att strömförsörjningen År densamma som märskylten och att arbetsspänningsförsprüninger mellan märksprüninger År ±10%; · Om strömkabeln År skadad bör den bytas av proffs for att undvika fara; · När du slutar använda, demonterar eller gör lite rengöring, ∀nlagen slå av strömmen; · För att undvika elektriska stötar, häll inte vatten på stickpropp, motor och andra elektriskakomponenter. · Skummat material brandfarligt, användaren fär inte godtycklicht kasseras erler kasseras, bör vara i enlighet med relevanta bestämelser i staten av den utsedda avdelningen Återvinning.

Kapitel två Grundlaggande struktur

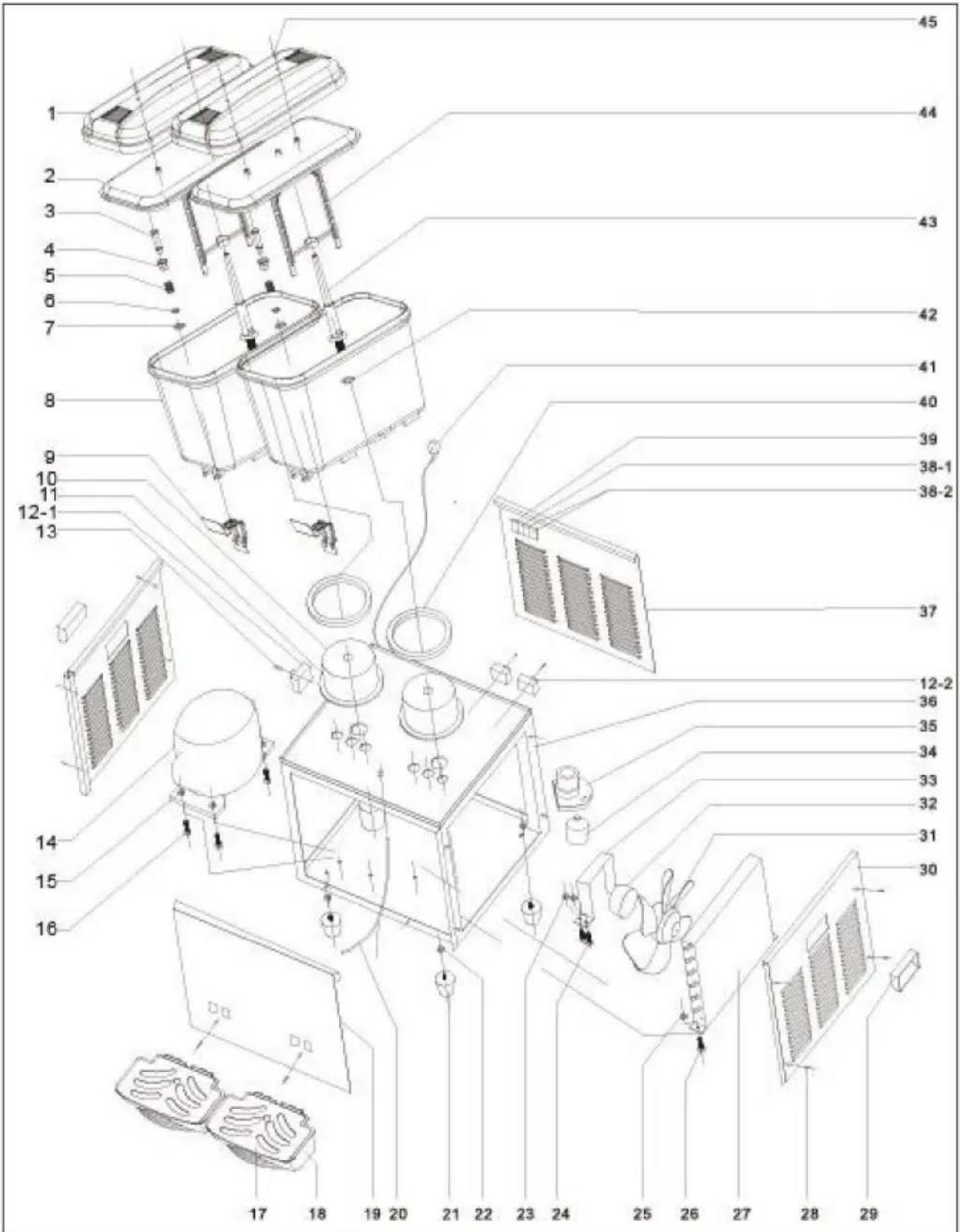

Sprängskiss (två skålar)

Typ av omrörare

Diagram endast for referens, vänligen in natura ràda.

Tips: Strukturen på andra cylinderblock liknarenna struktur, men kvantiteten kan variera

1	Tak	24	Stöd fast skruvstång
2	inre tak	25	Yttre sexkantsmutter
3	Pip i rostfritt stål	26	Yttre sexkantskruv
4	fast mutter	27	Kondensor
5	Vår	28	Monteringsskruv för sarg
6	Kåpa i rostfritt stål	29	Vänster/höger handtag
7	C- snäppjäder	30	Vänster/höger panel
8	Tank	31	Flåkt
9	utloppshandtag	32	Flåktmotor
10	Förångare	33	hällare für flåktmotor
11	forångarens tätningsring	34	Blanda motor
12-1	Kalltemperaturkontroll 35		Blandningsmotorbas
13-12-1	Temperaturkontroll skruva	36	Huvudkroppsram
14	kompressor	37	Bakpanelen
15	Yttre sexkantsmutter	38-1	Blandningsbrytare
16	Yttre sexkantskruv	38-2	Kylningsbrytare
17	tak av vattenbricka	39	Värmebrytare
18	låda med vattenbricka	40	Tätningsring für tank
19	Frontpanel	41	Kraftledning
20	Kapillärdränering	42 liters tätningsring av Mix-stång
21	Maskinfot	43	Blanda pol
22	Yttre sexkantsmutter	44	Blanda blad
23	Stöd fast mutter	45	Tankskruv

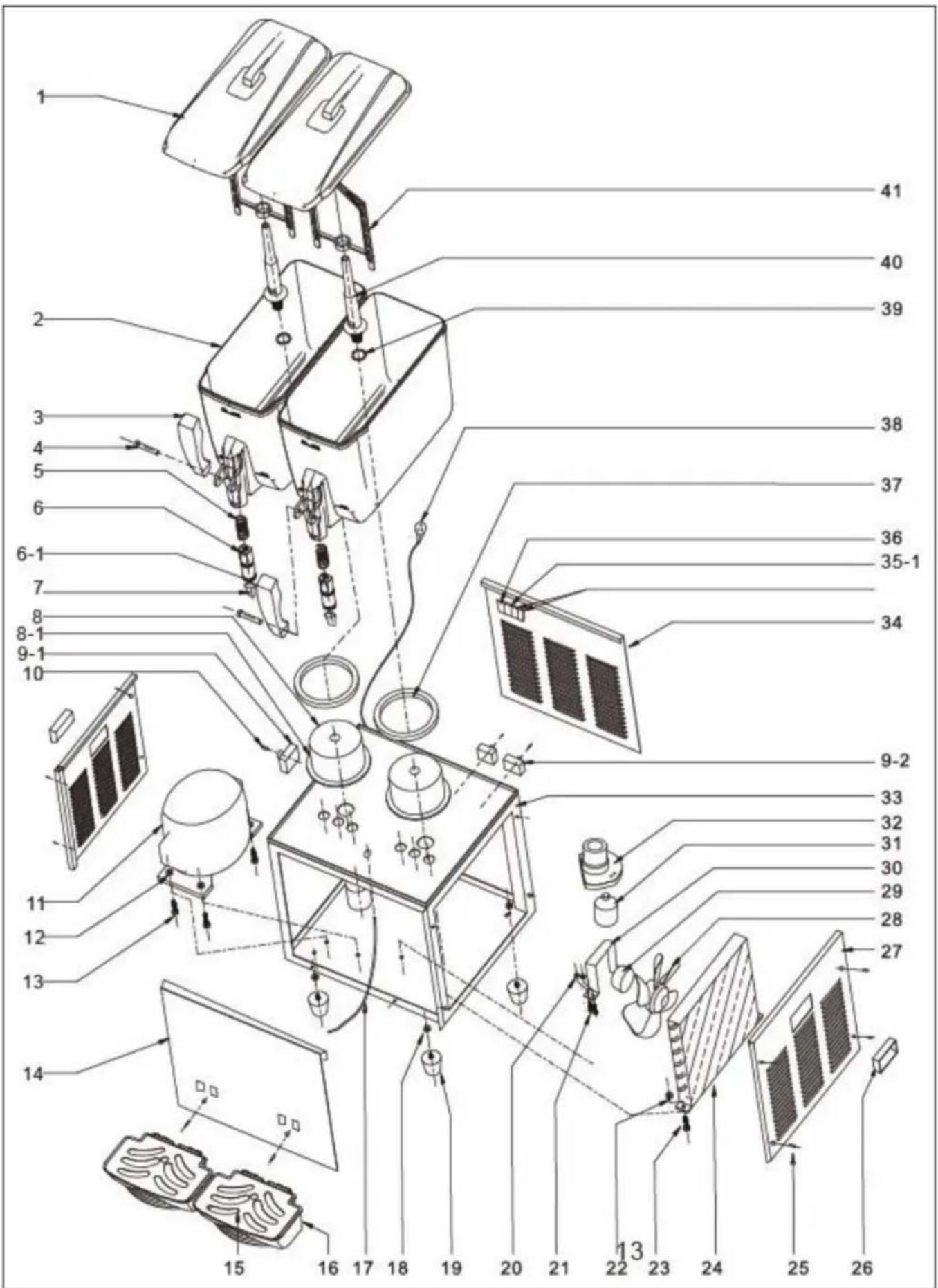

Sprängskiss (två skål) Typ av områrare

Diagram endast für referens, vänligen in natura råda.
Tips: Strukturen på andra cylinderblock liknarenna struktur, menkvantiteten kan variera
1	Tak	21	Stöd fast skruvstång
2	Tank	22	Yttre sexkantsmutter
3	hantera	23	Yttre sexkantskruv
4	Stift av handtag	24	Kondensor
5	Vår	25	Monteringsskruv för sarg
6	Kolv	26	Vänster/höger handtag
6-1	litén tätningsring	27	Vänster/höger panel
7	Nippel	28	Flåkt
8	Förångare	29	Flåktmotor
8-1	Liten tätningsring för Förångare	30	hällare av flåkt
9-1	Kall temperaturkontroll	31	hällaren for flåktmotorn
10-9-1	Temperaturkontroll skruva	32	Blandningsmotor
11	Kompressor	33	Huvudkroppsram
12	Yttre sexkantsmutter	34	Bakpanelen
13	Yttre sexkantskruv	35-1	Kylningsbrytare
14	Frontpanel	36	Startbrytare
15	Tak av vattenbricka	37	Tankens tätningsring
16	Iådan med vattenbricka	38	Kraftledning
17	Kapillärdränering	39	Tätningsring av Mix-stång
18	Stöd fast mutter	40	Blanda pol
19	Maskinfot	41	Blanda blad
20	Stöd fast mutter

Kapitel tre Installation och drift

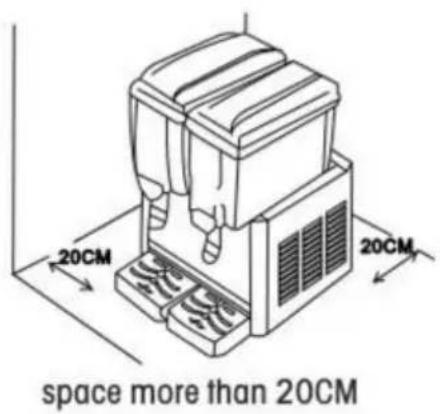

A.Installation

1) Ta bort paketet och flytta ut maskinen till en lamplig plats, och kontrollera varorna enligt packlistan, om det

finns skillnader, kontakta distributoren.

2)Driftsmiljo

a.Omgivningstemperaturomrade:10y~38y

Omgivningsfuktighet: relativ luftfuktighet 90%

b.Maskinen bör placeras inomhus i en dragig miljö, for bättre ventilationseffektivitet kravs mer an 20 cm utrymme runt maskinen.

c. Undvik direkt solljus och häll maskinen borta frän varmekällor, for att undvika att vatten och annan vatska stänker in i maskinen, placera den inte på en fuktig eller lättstänkt plats.

2) Rengör maskinen a.

Tvätta maskinen i tid for att hälla dig frisk. b. Stäng av all ström. c. Slapp ut den Återstående vatskan ur

cylindern, ta sedan bort cylindern < hall bara och flytta langsamt > d. Rengöringscylinder:

Ta bort muttern ell er ventilplattan, ta sedan bort packningen och pumphjulet.

Nej	Del
1	Cylinder
2	Hantera
3	Vår
4	Stift
5	Ut vatten mun
6	Utropps tätningsring

Nej	Del
1	Cylinder
2	Tallrik
3	självgängande skruvar
4	Vår
5	Nött
6	Ventilplatta
7	Spole
8	Packning

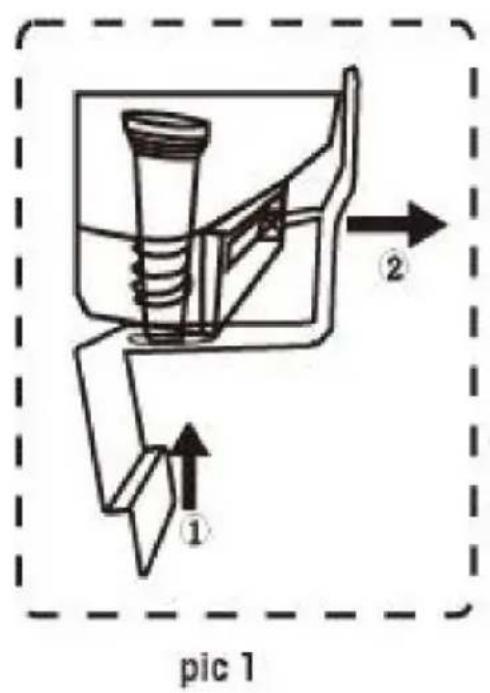

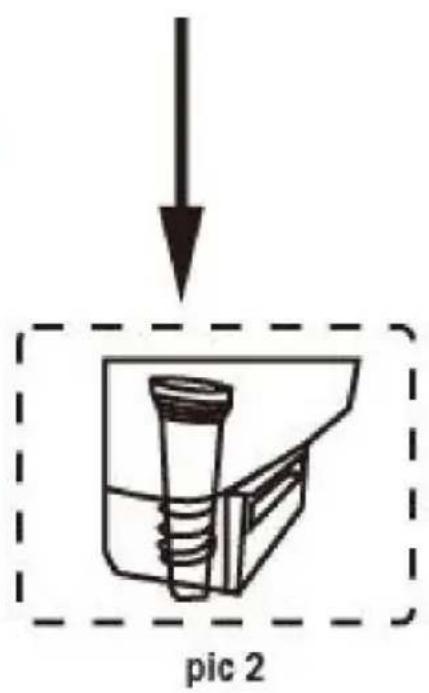

Demonteringsmetod for vattenutlopp

Vattenutloppet ar monterat vid tanken

,vi maste lyfta botten (sey)

dra sedan ut i fronten (sey)

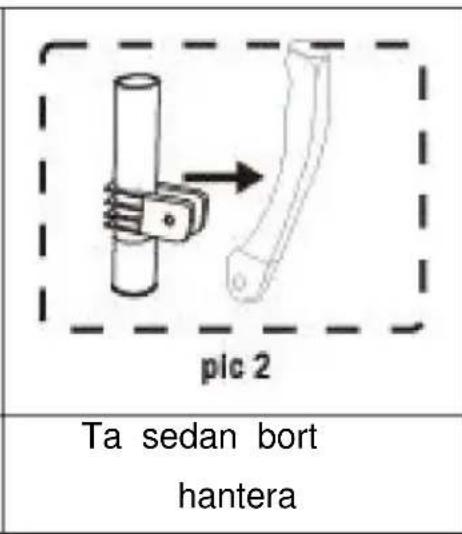

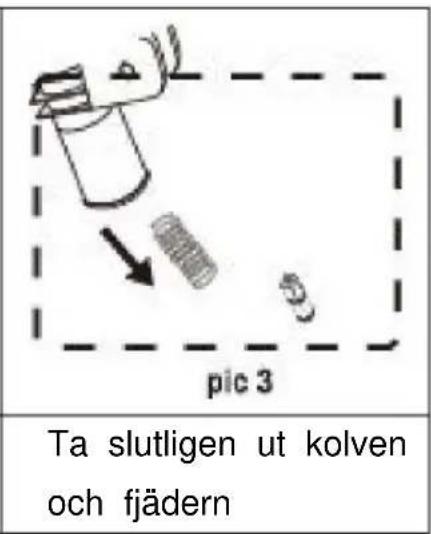

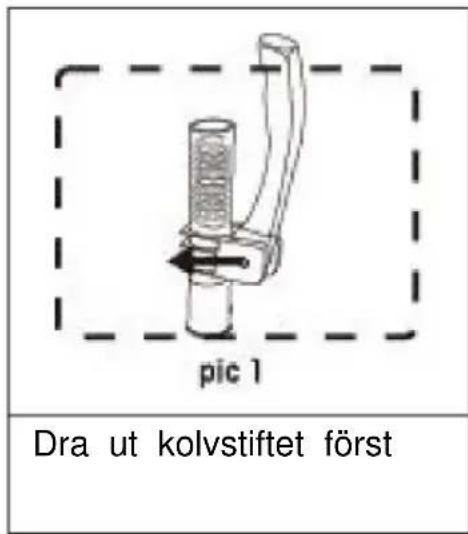

Metod for borttagning av handtag

3) Anslut

uttaget och annan apparatur bör överensstämma med användarens lokala elektriska foreskrifter och nationella regler, även spansningen och strömmen skä överensstämma med det nominella värdet enligt markskylten, (om du använder externkontakt, skadu använda anslutningskort med rätt ström), och maskinerna ská vara ordentigt jordade.

Om spanningen varierar for mycket (utover det nominella vardet ± 10% ), kan det gora att maskinen inte kan starta, aller bryta kretskortskortet eller gå sönder kompressorn. I detta tillstand ar det nödvändigt att lagga till en lamplig spanningsstabilisator.

B.Testning

När tanken ar väl installerad, häll Först i lite dricksvatten. Kolla upp botten av tanken och utmatningsöppningen, om det finns att litet lackage på botten av tanken, använd handen diagonalt for att ta tanken och tryck nedät for att se till att tanken och O-ringen hamnar på rätt plats; om det ar Lackage på munnen, kontrollera att O-ringen ar korrekt plats, eller äandra den om det ar nödvändigt. Tillsätt sedan dryck i skålarna och slå på kylningen.

Kapitel fyra Användningsinstruktioner

1)Ingredienser inkluderar: torkad fruktpulver, sirap aller plommonjuice och drickavatten, blanda fruktjuicen och dricksvattnet enligt vissa proportion (for lackra tillrådligt). Rör blandad sprit helt i en ren behällare och partiklar ar inte tillåtna; annars utmatningsmunnen kommt att blockeras.
2) Temperaturen på blandad vatska fär inte overstiga 35 y.
3)Kom ihåg att använd inte for tjock juice eller drick med fällning, annars kan det lätt leda till att vattenledningen täpps igen.

Varning: anslut aller använd dricksvatten, formeln material

bör uppfylla kraven i livsmedelshygienLICENSEn.

B. Driftsmethod

1) Hall drycken i tanken och se till att drycken inte overstiger högsta nivalinjen, inteindre an miniminivalinjen.
2) Satt i stickkontakten after att du hällt upp drycken, satt pa kylen och omrörare for att körä maskinen. När maskinen nr uppsättningen temperatur,kommen den att stoppa kylningen, men fortssätter att rotera.
3) Efter att ha stangt av kylströmbrytaren maste den vanta i 3 minuter for slå på strömbrytaren ingen, annarskommen det att skada kompressorn.

4) Temperaturrage: for kall dryck: 7 -12 y;
5) Tom drycker i skål nar det ar lediga öppettider for att frolunga viktiga delar livslängd

Kapitel fem Daglig rengöring och unterhäll

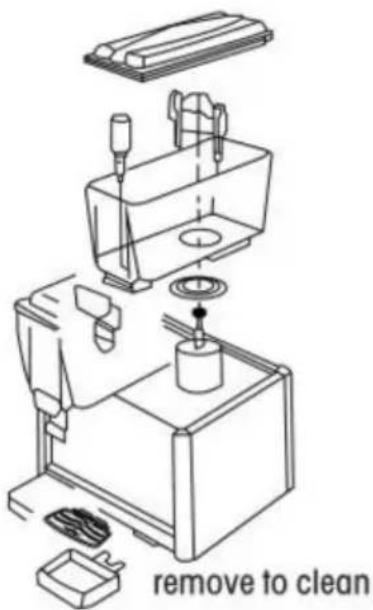

A. Städning

1) Tvatta alla delar av skalen noggrant i milt rengöringsmedel och varmt vatten
2) Skolj i rent rinnande vatten.
3) Satt tillbaka alla delar ay skalen.
4) Hall desinfektionsmedel och vatten i skålen. Slå på vispmotorn och låt desinfektionsmedel att flöda inuti skålen under en viss tid.
5) Töm vatska genom ventilen helt och noggrant under varjesteg i rengöringsprocessen (tvatt, skölj, desinficera, skölj).

Observera: 1. Skalarna ske rengoras varje dag.

1. O-ringenör kontrolleras after rengöring, och maste bytas ut om de ar anvanda.
   3.1 handelse av delar värmesprickor, med hög temperatur desinfektion ar forbjudet och använd inte mer øn 60 y kokt vatten for att rengöra tanken och komponenter.

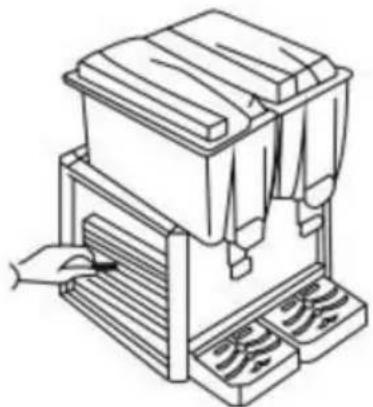

B.Underhäll

Använd en rengöringsduk aller borste für attrensa bort allt damm och tillbehör på ytan aller insidan av maskinen regelbundet. Spola inte insidan av maskin med vatten direkt. Stäng av strömmen och innan rengöring dra ur kontakten, det ar mycket viktigt.

turn off clean ash

1) Stäng av strömmen Först och demontera alla paneler på maskiner,rensa sedan bort damm som fästs på kompressorn, kopparröret och bottenpanelen.Det ar forbjudet att använda vatten.

2) After att ha anvænts under en tid kan kondensorn vara tjock med damm, och detta kommt att påverka utstrålande varme och orsakaDSLig kylning, sa det behöver periodisk rengöring (varje halvär)

Steg 1: Kopplade bort huvudströmbrytaren.

Steg 2: Ta bort bakpanelen och sidopanelerna.

För att ta av panelen@måstevi Först ta av handtaget(se bild 1)

Bänd upppanelsidan med enskruvmejsel (se bild 2)

Bänd upp báda sider avhandtaget,ta sedan avhandtaget från panelen

Steg 3: Rengör damm med verktyg som dammsugare, högtrycksluft och hâborste, var försiktig𝑛r du rengör für att undvika att skada kondensorns flänsar.

3) Kontrollera alla skruvar och muttrar om de ar sösa eller rostiga, och fasp stller byt ut dem for att undvika att orsaka oljud.
4)Slutligen, montera alla paneler, skruva fast alla skruvar och rensa ytan.

Kapitel sex Felsökning

Följande tabellistor visade möjiga maskinfel och dess orsak och bearbetningsmetod. För allmänna enkla fel, kan följa tabellen bearbetningsmetod och bearbetning, sösom felet fortfarande inte kan uteslutas, liksom mer komplexa fel, ∀nlogen kontakta professionell underhällspersonal omedelbart, aldrig slarvig hantering, für att inte ta dig onödig forlust.

Problem	Orsaker	Reparationsmetoder
Kompressornslutar fungera	1. Strömförsörjningen aveller inte anslutenStrömbrytare skadadKretspröblem0ver ladda ochskyddet trasigt	1 .Kontrollera strömförsörjningen ochuttagetByt ut strömbrytarenKontrollera och reparerakontrollera och byt ut
Kompressorn går mennejkylning	1 .Kapillärstopp2.Kylvätskan lackede den elektriska trasig	1.byt ut kapillär- eller torrfiltretKontrollera systemen och lagg tillmedicinenByt ut den elektriska maskinen
Vinnande vatten onormalt	1 .skillnader i pump inuti impeller och Höhe skadad krets skadad stort spel mellan pumphjulet och krukan	1. ren 2. Byt ut impellern och pumpen 3. kontrollera och reparera 4.justera spelet
Crock läcker	Tätningsring gammad eller)dàligt monterad	Byt ut erler installera om
Ventil läcker	Tätningsring gammad eller)dàligt monterad	Byt ut erler installera om

Tillverkare: Shanghaiixinmuyeyouxianggsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Teknisk support och e-garanticertifikat
